1 FUJI HEAVY INDUSTRIES LTD. Industrial Products Division
Presentación de motobombas a gasolina. FUJI HEAVY INDUSTRIES LTD. Industrial Products Division Tokyo Japan.

2 Eje cilíndrico (DP). Con hilo en la punta. Utilizado en motores a gasolina para bombas de agua.

3 Motobomba centrífuga de aguas limpias.
Estas motobombas están compuestas por un impulsor ó rotor y un estator ó caracol. Funcionan solamente con aguas limpias sin residuos. Motobomba centrífuga disponibles en Emaresa. Robin: PTG-109, PTG-209, PTG-307,PTG-405. Loncin: Motobomba de 4”X4”. Changfa:CF-80CL y CF-100CL

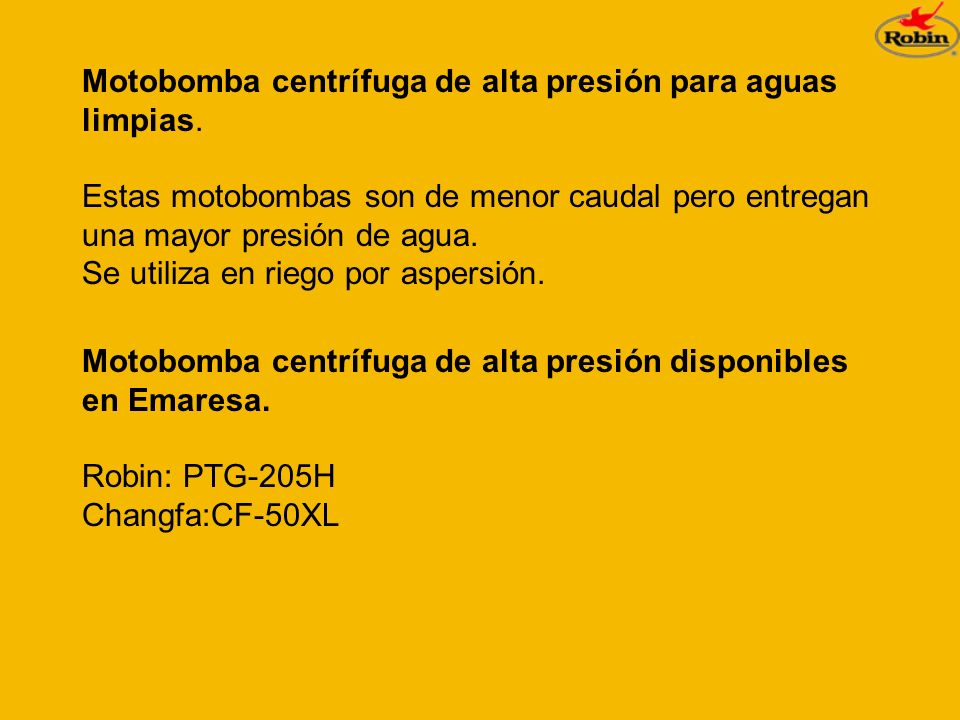

4 Motobomba centrífuga de alta presión para aguas limpias.
Estas motobombas son de menor caudal pero entregan una mayor presión de agua. Se utiliza en riego por aspersión. Motobomba centrífuga de alta presión disponibles en Emaresa. Robin: PTG-205H Changfa:CF-50XL

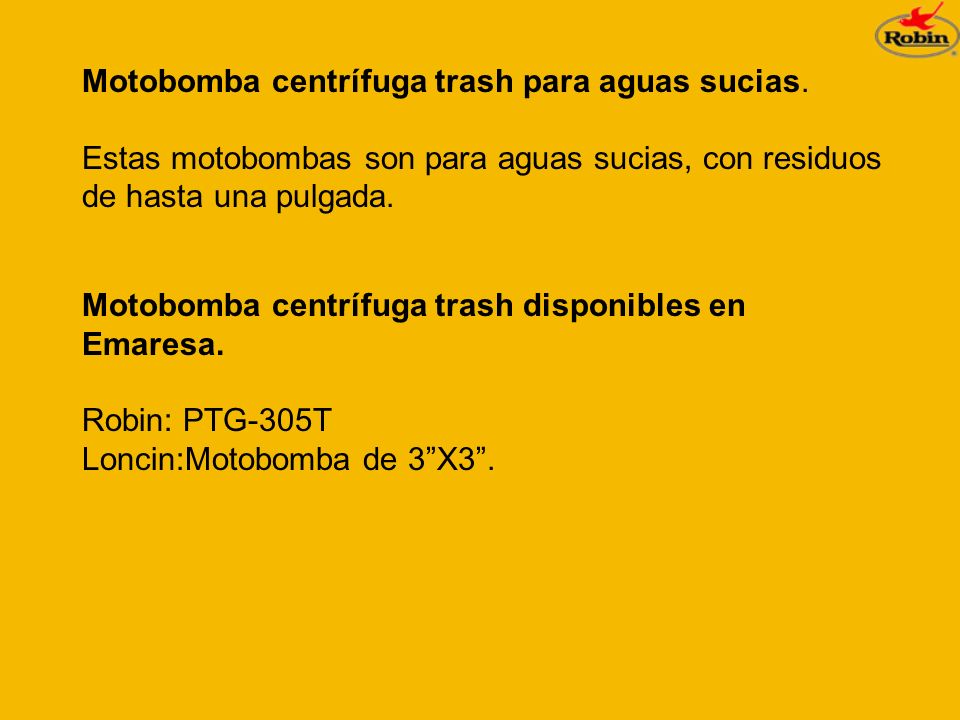

5 Motobomba centrífuga trash para aguas sucias.
Estas motobombas son para aguas sucias, con residuos de hasta una pulgada. Motobomba centrífuga trash disponibles en Emaresa. Robin: PTG-305T Loncin:Motobomba de 3”X3”.

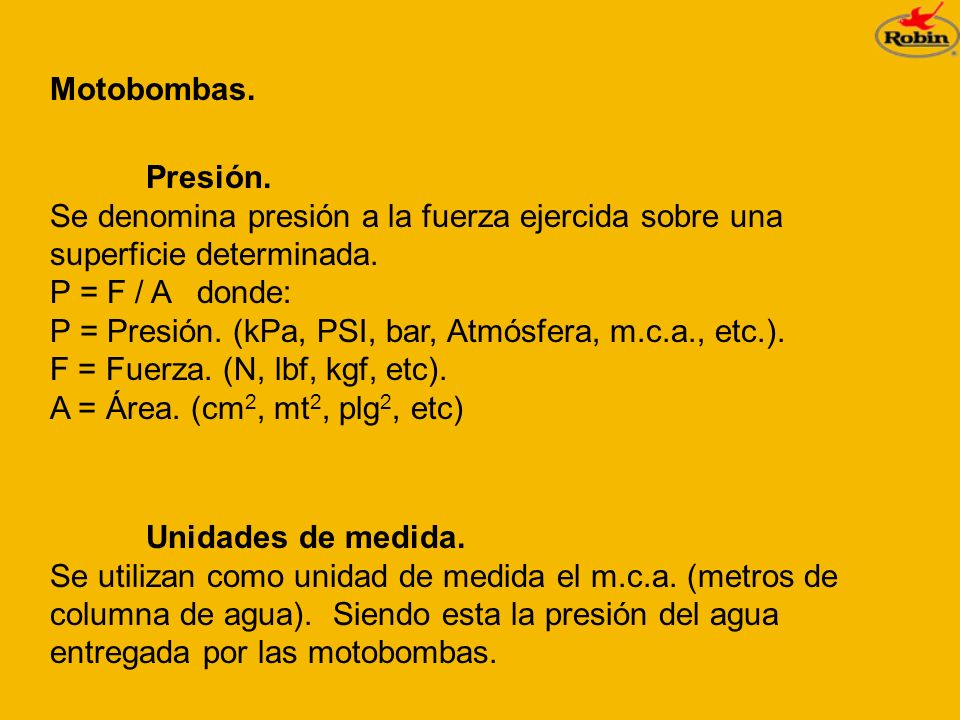

6 Motobombas. Presión. Se denomina presión a la fuerza ejercida sobre una superficie determinada. P = F / A donde: P = Presión. (kPa, PSI, bar, Atmósfera, m.c.a., etc.). F = Fuerza. (N, lbf, kgf, etc). A = Área. (cm2, mt2, plg2, etc) Unidades de medida. Se utilizan como unidad de medida el m.c.a. (metros de columna de agua). Siendo esta la presión del agua entregada por las motobombas.

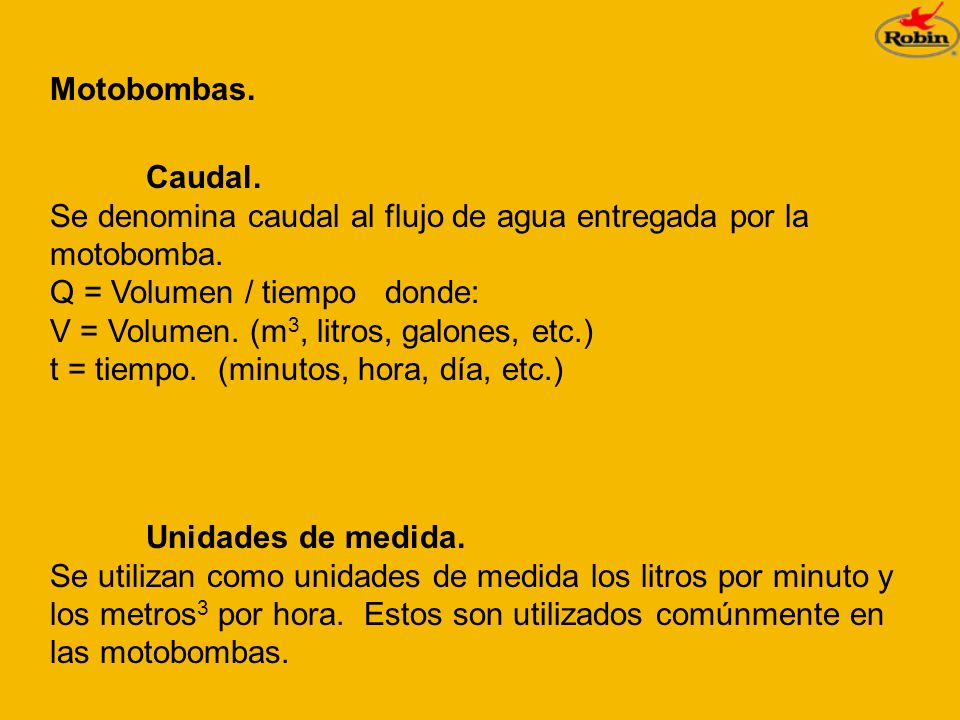

7 Motobombas. Caudal. Se denomina caudal al flujo de agua entregada por la motobomba. Q = Volumen / tiempo donde: V = Volumen. (m3, litros, galones, etc.) t = tiempo. (minutos, hora, día, etc.) Unidades de medida. Se utilizan como unidades de medida los litros por minuto y los metros3 por hora. Estos son utilizados comúnmente en las motobombas.

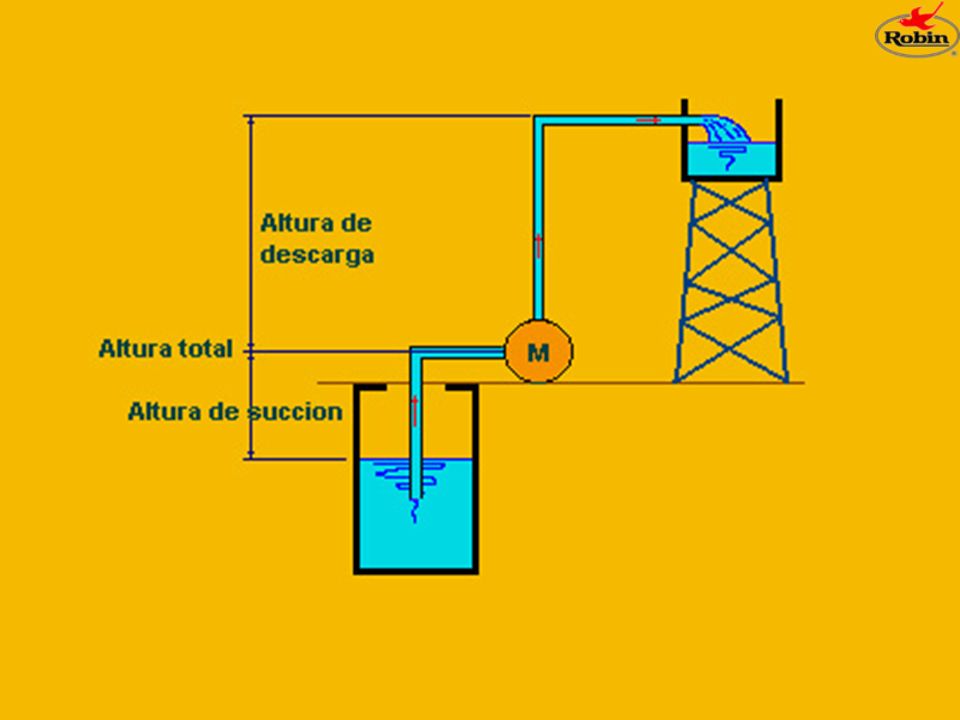

8 Motobombas. Altura de succión. Se denomina altura de succión a la altura máxima de columna de agua que puede succionar una motobomba, sin que en esta se produzca cavitación. A nivel de mar, la altura de succión para el agua es de 8 mts. y para la zona cordillerana de nuestro país es de solo 4 mts. Altura de descarga. Se denomina altura de descarga a la altura máxima de columna de agua que puede impulsar una motobomba, con caudal cero.

9

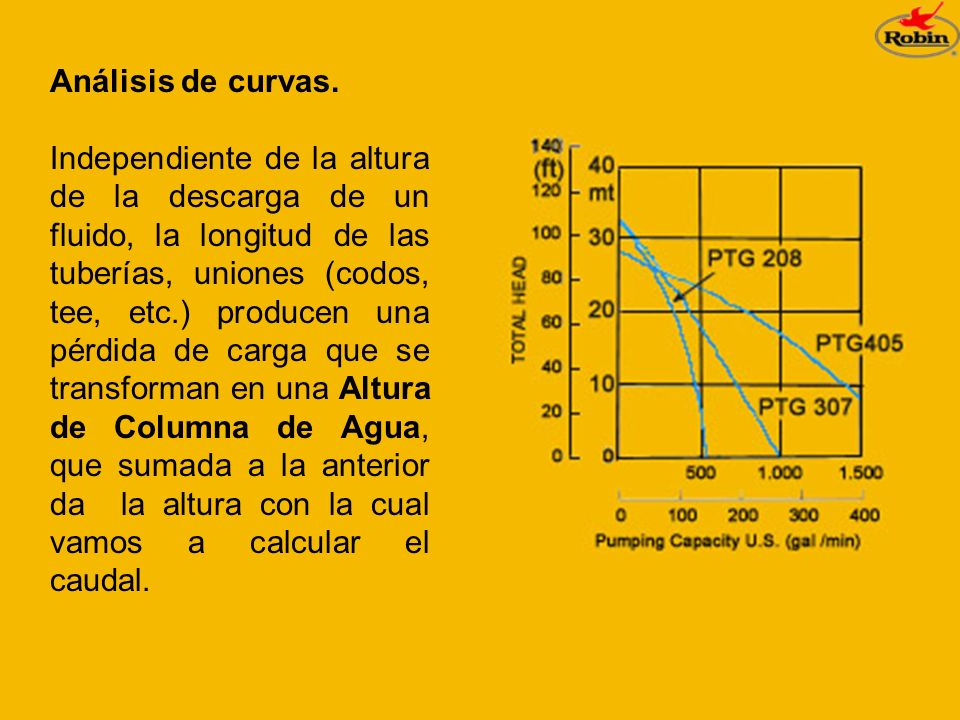

10 Análisis de curvas. Independiente de la altura de la descarga de un fluido, la longitud de las tuberías, uniones (codos, tee, etc.) producen una pérdida de carga que se transforman en una Altura de Columna de Agua, que sumada a la anterior da la altura con la cual vamos a calcular el caudal.

11 Pérdidas de carga. La pérdida de carga es una pérdida de presión al final de la tubería producto del transporte de un fluído a travéz de esta. Para poder calcular la pérdida de carga se necesita conocer el diámetro de la tubería, el largo y el coeficiente de roce, el cual entrega cada fabricante.

12 Pérdidas de carga. La pérdida de carga de válvulas, conexiones y tuberías especiales, está dada por la suma de los coeficientes de fricción de todas las válvulas y otras conexiones. La tabla siguiente resume los coeficientes de fricción de las válvulas y conexiones más usadas.

13 Ej. de pérdida de carga Tubería de 2”. Caudal de 300 lts/min. Equivalente a: 2” = 50 mm. 300 lts/min. = 18 m3 Pérdida de carga en tubería de 100 mts. es de 16 m.c.a.

14 Ej. de pérdida de carga Tubería de 3”. Caudal de 600 lts/min. Equivalente a: 3” = 75 mm. 600 lts/min. = 36 m3 Pérdida de carga en tubería de 100 mts. es de 5,5 m.c.a.

15 Cálculo de alturas. Ht = hs + hd +hp. Ht = Altura total (m.c.a.). hs = Altura de succión (m.c.a.). hd = Altura de descarga (m.c.a.). hp = Altura de pérdida (m.c.a.).

16 Ejemplo de cálculo de alturas.
Ht = hs + hd +hp. Ht = Altura total (m.c.a.). hs = 7 mts Altura de succión (m.c.a.). hd = 10 mts Altura de descarga (m.c.a.). hp = 3 mts Altura de pérdida (m.c.a.). Caudal entregado por la motobomba. Ht = Altura total 20 m.c.a. PTG 209 entrega 350 lts/min. PTG 307 entrega 450 lts/min. PTG 405 entrega 800 lts/min.

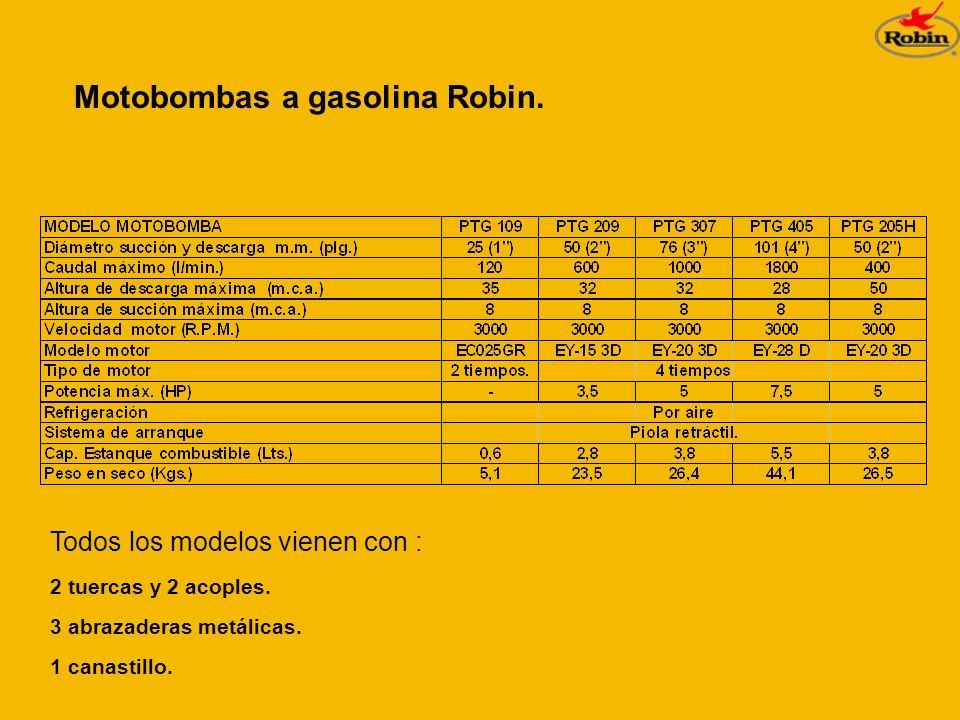

17 Motobombas a gasolina Robin.
Todos los modelos vienen con : 2 tuercas y 2 acoples. 3 abrazaderas metálicas. 1 canastillo.

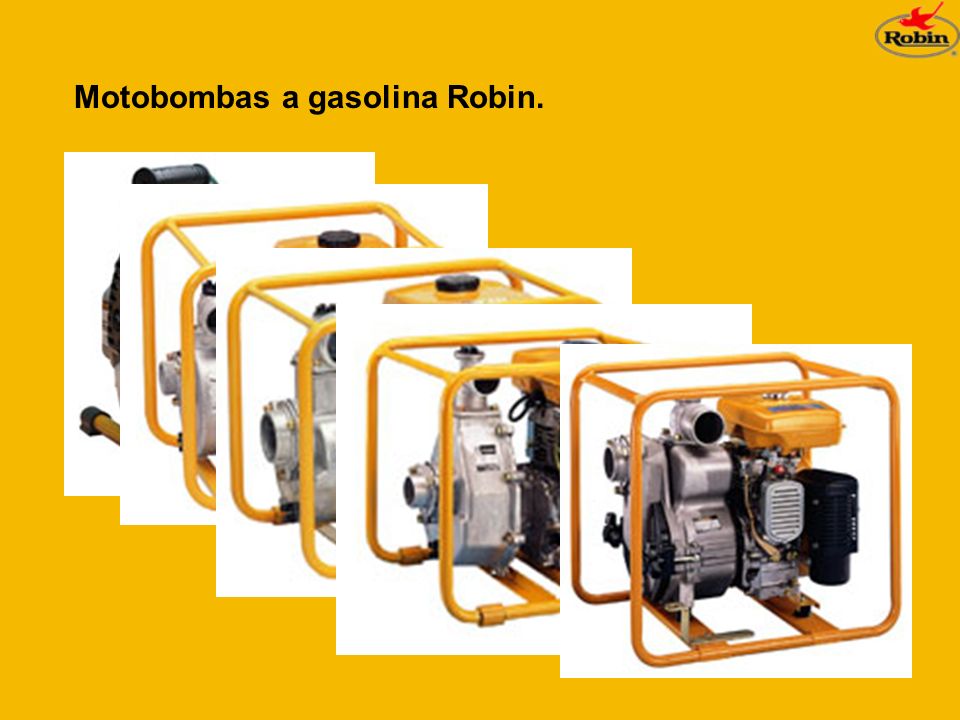

18 Motobombas a gasolina Robin.

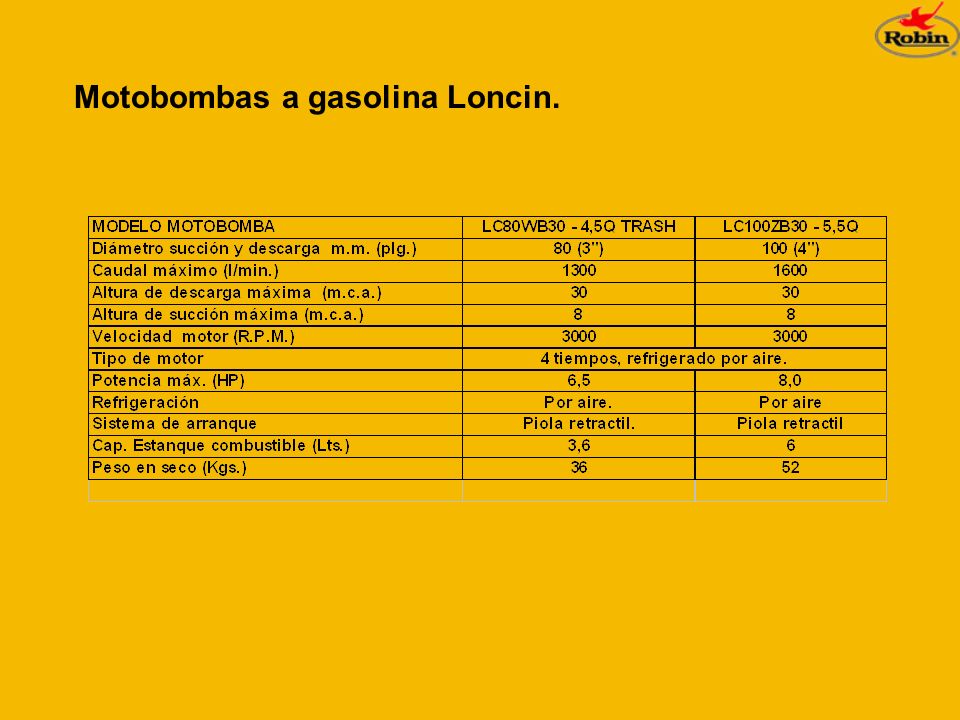

19 Motobombas a gasolina Loncin.

20 Motobombas a gasolina Loncin.

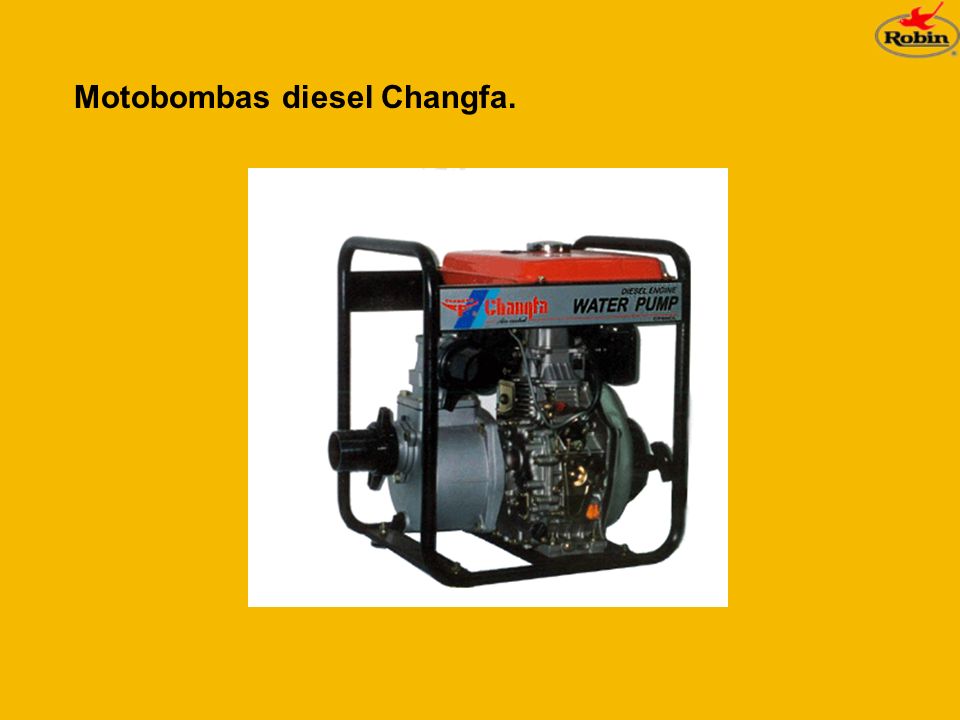

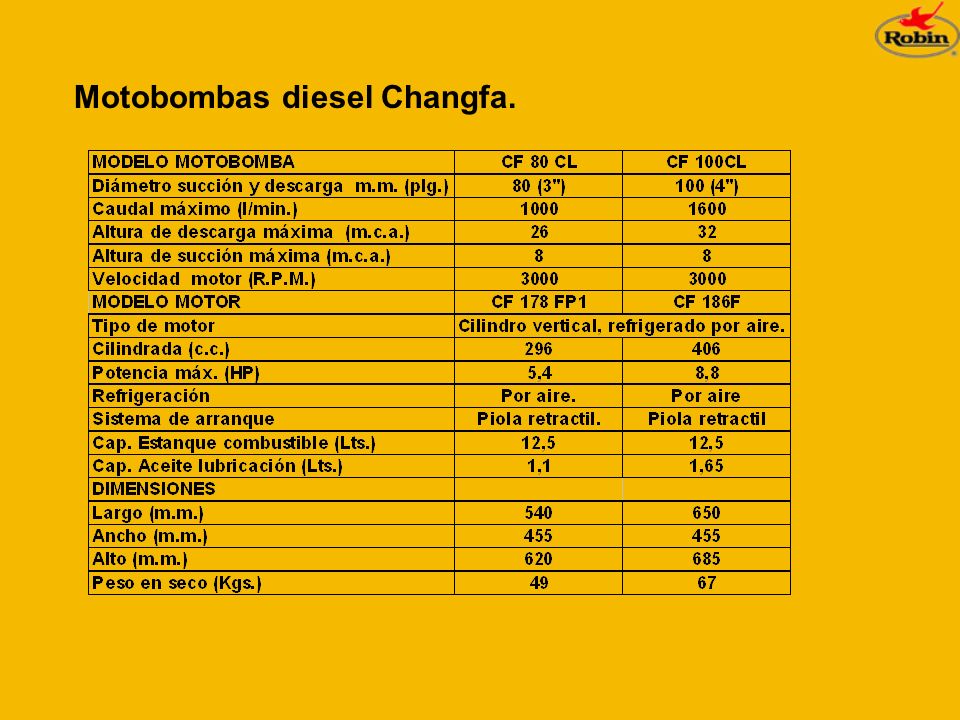

21 Motobombas diesel Changfa.

22 Motobombas diesel Changfa.

23
