SERVOMOTOR HIDRAULICO
3
DIAGRAMA AMPLIADO DEL ORIFICIO DE LA VALVULA
4
AREAS DE FLUIDO
5
SUPONEMOS QUE EL AREA DE RETORNO Po ES MUY PEQUEÑA POR LO TANTO DECIMOS QUE ES = 0. Donde Entonces decimos que los caudales son:
6
Caudal en el lado Izquierdo es igual a: Caudal en el lado Derecho es igual a:
7
Si igualamos los resultados tendríamos que:
8
Definimos la diferencia de presión como:
9
Obtenemos que:
10
La presión en cada lado del piston de potencia es (1/2)Ps, cuando no se aplica una carga, o p = 0. En términos de Ps y p y con Ps como constante obtenemos:
11
La ley de Taylor
12
Como el punto de operación normal es aquel en el que :
13
El caudal del aceite durante q un tiempo dt = potencia de desplazamiento dy veces el área del pistón A veces la densidad δ, tenemos:
14

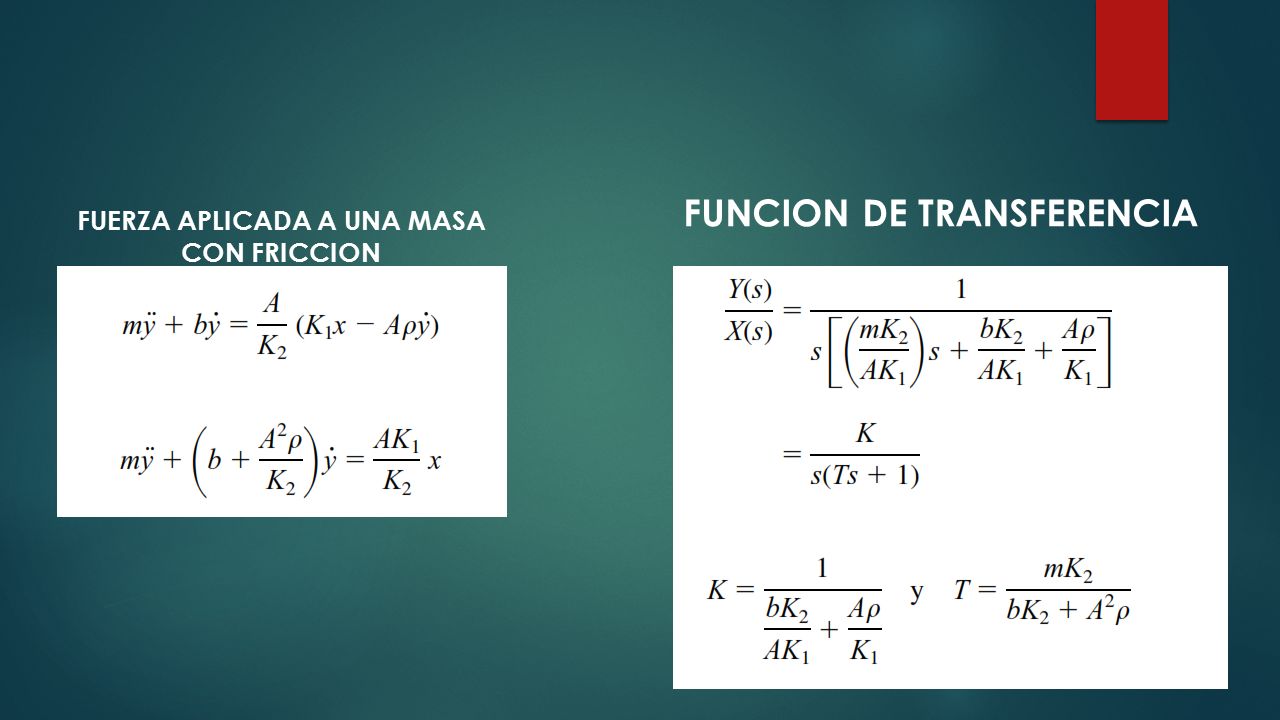

FUNCION DE TRANSFERENCIA FUERZA APLICADA A UNA MASA CON FRICCION
15

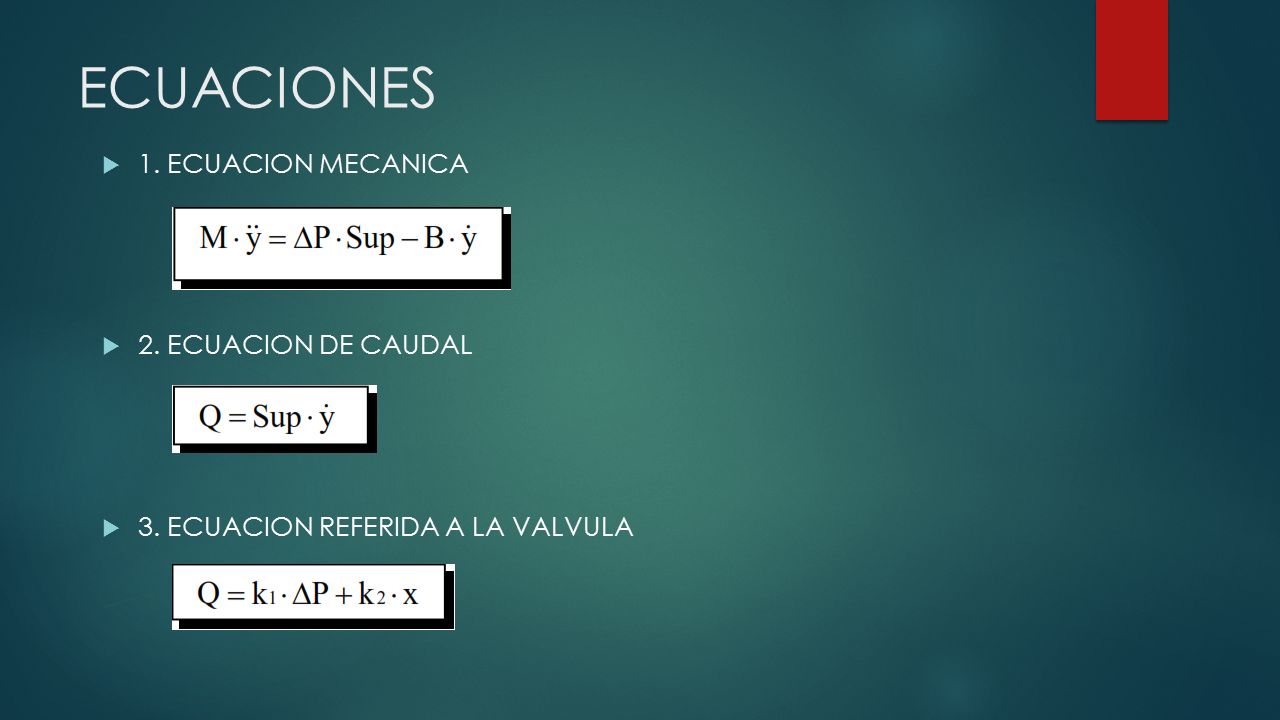

ECUACIONES 1. ECUACION MECANICA 2. ECUACION DE CAUDAL 3. ECUACION REFERIDA A LA VALVULA
16
POLINOMIO DE TAYLOR
