1 AFORADOR MEDIDOR O AFORADOR TIPO “PARSHALL” Integrantes: Vera Tatiana Villaprado Lisbeth Viteri Eloisa Zambrano Adriana Zambrano Tomas Zambrano Jonathan

2 AFORADOR  Los aforadores portátiles son el instrumento indicado para conocer el flujo de caudal en los surcos de riego, acequias y canales pequeños. Elaborados en libra de vidrio con el balance apropiado entre capas y materiales, son resistentes para soportar el trabajo en campo, pero además livianos para facilitar su manejo, utilización y transporte. Los aforadores se clasifican en forma general según el ancho de la garganta: TAMAÑOAncho de la gargantaCapacidad Muy pequeño 1,2 y 3 pulgadas9 a 32 lp/s Pequeño 6 pulgadas a 8 pies1,5 lp/s a 3.95 m 3/ seg Grande 10 a 50 pies16 a 93 m/seg

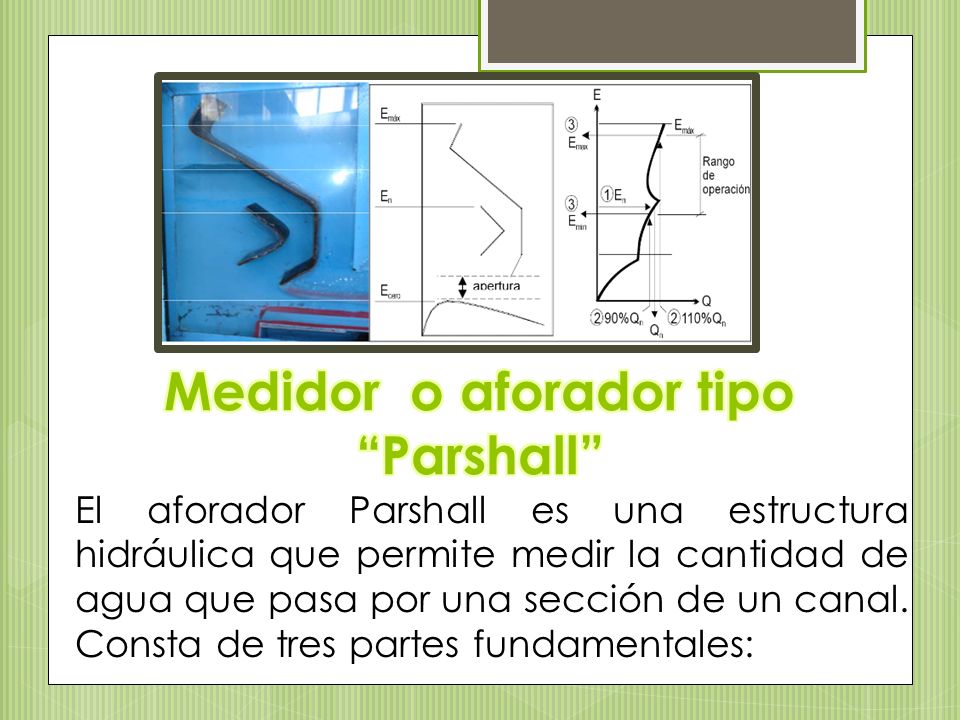

3 El aforador Parshall es una estructura hidráulica que permite medir la cantidad de agua que pasa por una sección de un canal. Consta de tres partes fundamentales:

4 La entrada formada por dos paredes verticales simétricas y convergentes y de una plantilla horizontal. La garganta (W) que está formada por dos paredes verticales y paralelas con la plantilla inclinada hacia abajo. La salida que está formada también por dos paredes verticales pero divergentes y la plantilla ligeramente inclinada hacia arriba.

5 La Estructura tiene dos pozos amortiguadores para medir las cargas “Ha” y “Hb”, antes y después de la cresta, colocados en los lados de la estructura y comunicados a ella por tubería que se conecta a puntos bien definidos de la entrada y la garganta. Si el medidor trabaja a descarga libre basta medir únicamente la carga “Ha” para calcular el gasto. Se utiliza la siguiente expresión:

6

7

8 Ejemplo: Determine el gasto para un aforador Parshall que tiene un ancho de garganta de 6.10m, con un grado de sumergencia del 89% y con nivel de agua de 1.50m de altura (H 3 ).

9
