FUNCIONAMIENTO DE LA BOMBA

Presentación del tema: "FUNCIONAMIENTO DE LA BOMBA"— Transcripción de la presentación:

1

2 FUNCIONAMIENTO DE LA BOMBA
DISEÑO DE LA BOMBA FUNCIONAMIENTO DE LA BOMBA

3 CONFIGURACIONES

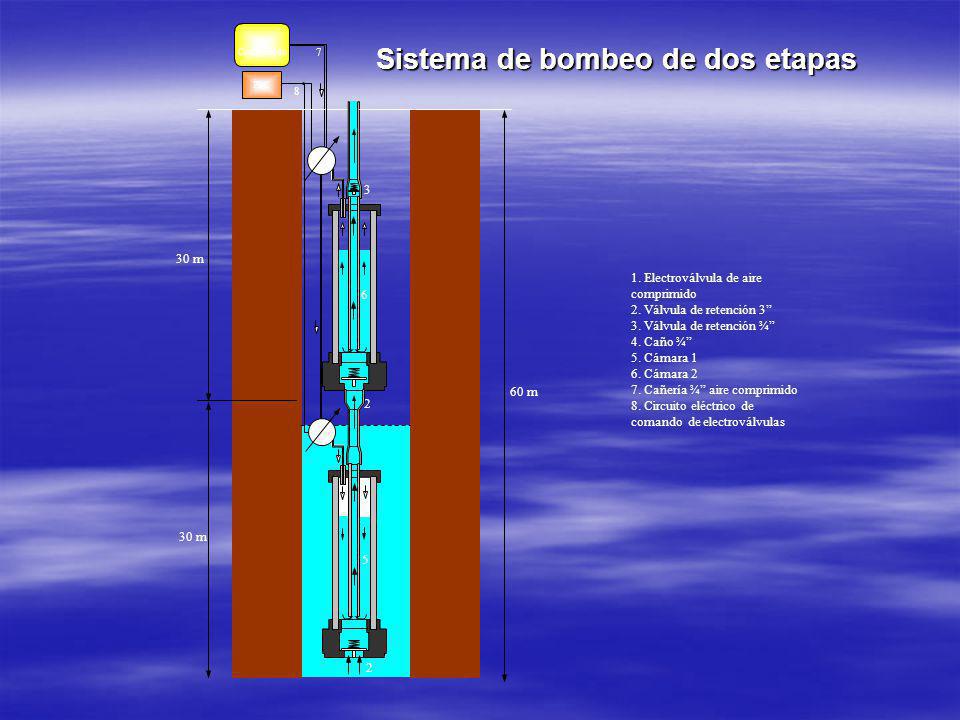

4 Sistema de bombeo de dos etapas
Aire Comprimido Sistema de bombeo de dos etapas 7 PLC 8 1 3 30 m 1. Electroválvula de aire comprimido 2. Válvula de retención 3” 3. Válvula de retención ¾” 4. Caño ¾” 5. Cámara 1 6. Cámara 2 7. Cañería ¾” aire comprimido 8. Circuito eléctrico de comando de electroválvulas 6 60 m 2 1 30 m 5 2

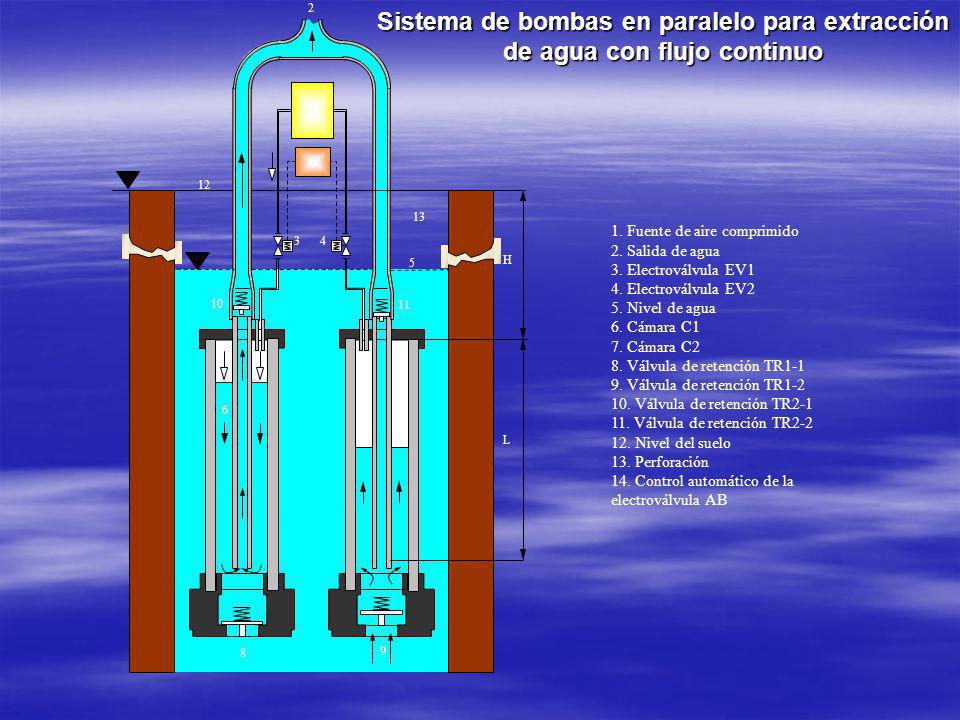

5 Sistema de bombas en paralelo para extracción
11 5 4 12 2 13 7 8 L H 10 14 6 3 9 Sistema de bombas en paralelo para extracción de agua con flujo continuo 1. Fuente de aire comprimido 2. Salida de agua 3. Electroválvula EV1 4. Electroválvula EV2 5. Nivel de agua 6. Cámara C1 7. Cámara C2 8. Válvula de retención TR1-1 9. Válvula de retención TR1-2 10. Válvula de retención TR2-1 11. Válvula de retención TR2-2 12. Nivel del suelo 13. Perforación 14. Control automático de la electroválvula AB

6 BOMBA EN PARALELO EN CONDICIONES REALES

7 ACCIONAMIENTO DE LA BOMBA MEDIANTE ENERGIAS ALTERNATIVAS

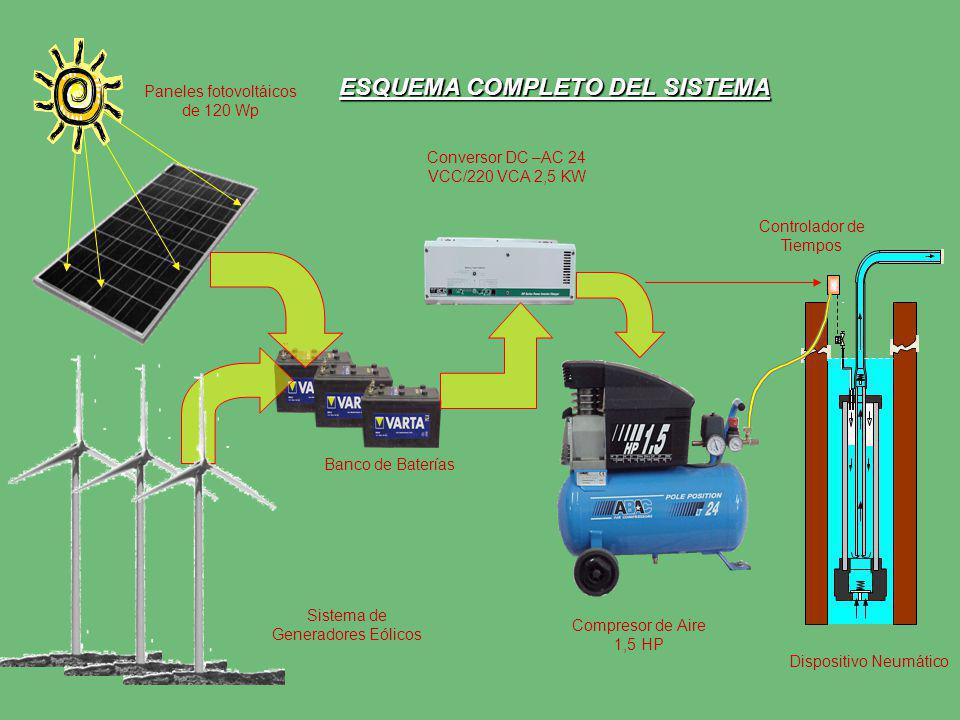

8 ESQUEMA COMPLETO DEL SISTEMA
Paneles fotovoltáicos de 120 Wp Conversor DC –AC 24 VCC/220 VCA 2,5 KW Compresor de Aire 1,5 HP Sistema de Generadores Eólicos Banco de Baterías Controlador de Tiempos Dispositivo Neumático ESQUEMA COMPLETO DEL SISTEMA

9 RESULTADOS OBTENIDOS A 15 m

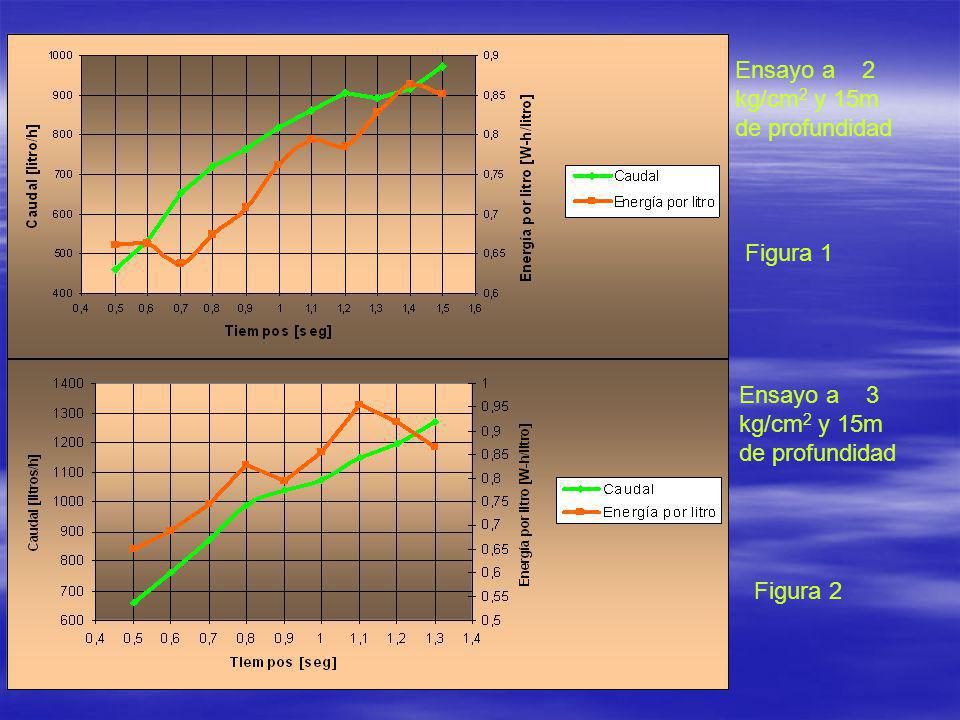

10 Ensayo a 2 kg/cm2 y 15m de profundidad
Figura 1 Ensayo a 3 kg/cm2 y 15m de profundidad Figura 2

11 Ensayo a 4 kg/cm2 y 15m de profundidad
Figura 3 Curvas de caudal vs. tiempo de carga y descarga de cilindro Figura 4

12 Energía consumida por litro extraído vs. tiempo de carga y descarga
Figura 5 Energía consumida por litro extraído vs. tiempo de carga y descarga de cilindro

13 CONCLUSIONES El dispositivo funciona según lo esperado
No posee partes móviles, por lo tanto no hay desgaste Muy bajo costo de mantenimiento e instalación Adaptable a cualquier tipo de perforación Las fuentes de energía utilizadas son muy variadas Se puede utilizar cuando se requiera Se pueden utilizar cilindros y válvulas de molinos usados
