1 UNIVERSIDAD "ALONSO DE OJEDA"
Facultad de Ingenieria Escuela de Ingenieria Industrial CONTROL DE CALIDAD Profesor: Ing. Franklin Castellano Esp. en Protección y Seguridad Industrial

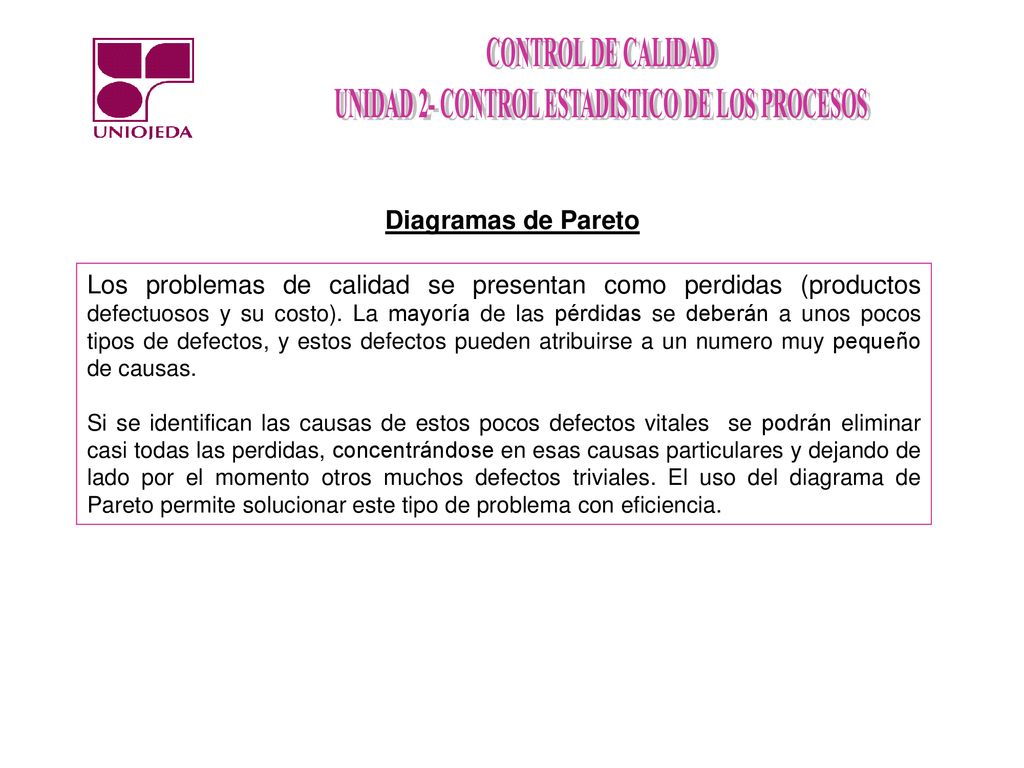

2 Diagramas de Pareto Los problemas de calidad se presentan como perdidas (productos defectuosos y su costo). La mayoría de las pérdidas se deberán a unos pocos tipos de defectos, y estos defectos pueden atribuirse a un numero muy pequeño de causas. Si se identifican las causas de estos pocos defectos vitales se podrán eliminar casi todas las perdidas, concentrándose en esas causas particulares y dejando de lado por el momento otros muchos defectos triviales. El uso del diagrama de Pareto permite solucionar este tipo de problema con eficiencia.

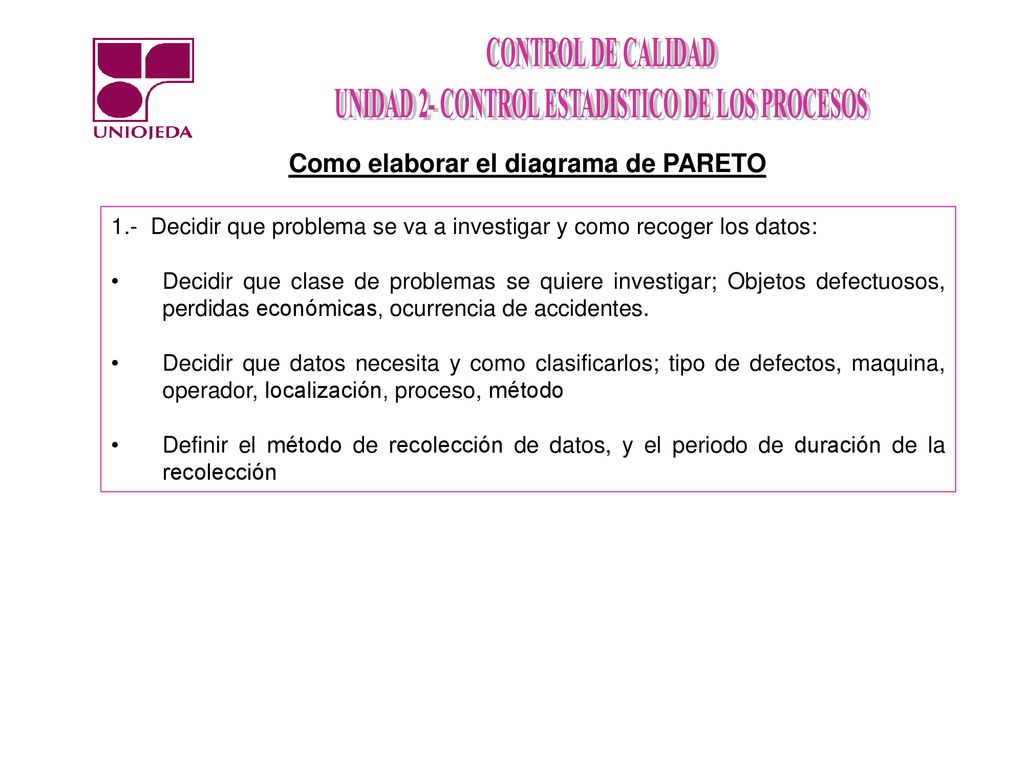

3 Como elaborar el diagrama de PARETO
1.- Decidir que problema se va a investigar y como recoger los datos: Decidir que clase de problemas se quiere investigar; Objetos defectuosos, perdidas económicas, ocurrencia de accidentes. Decidir que datos necesita y como clasificarlos; tipo de defectos, maquina, operador, localización, proceso, método Definir el método de recolección de datos, y el periodo de duración de la recolección

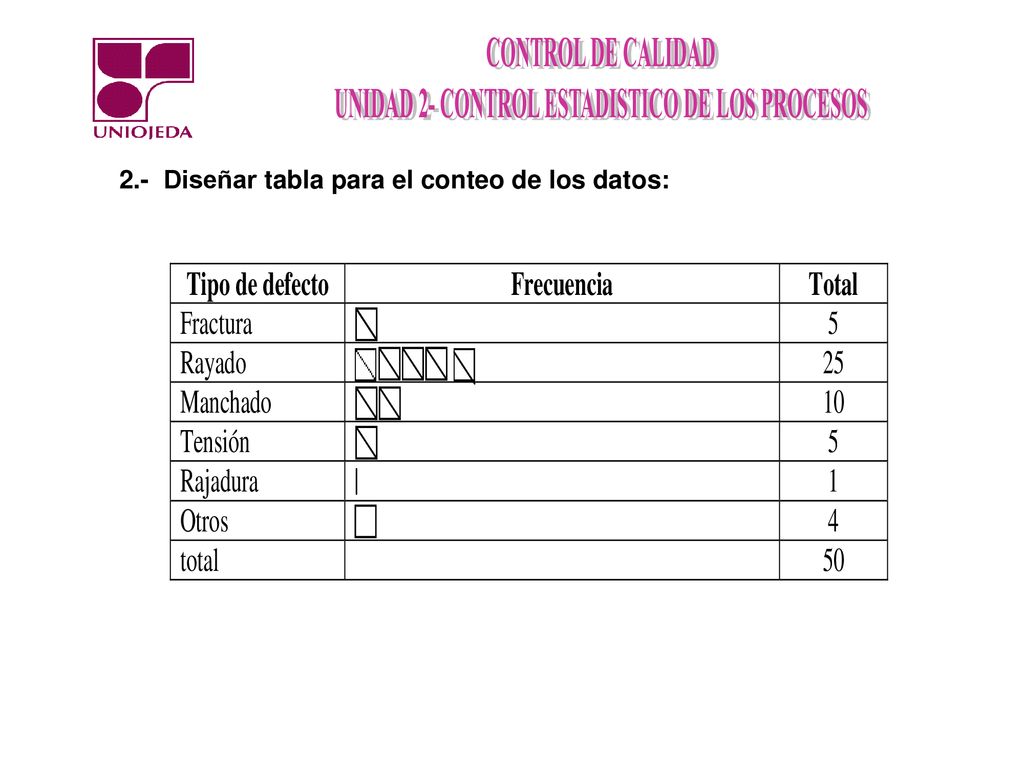

4 2.- Diseñar tabla para el conteo de los datos:

5 Composición porcentual

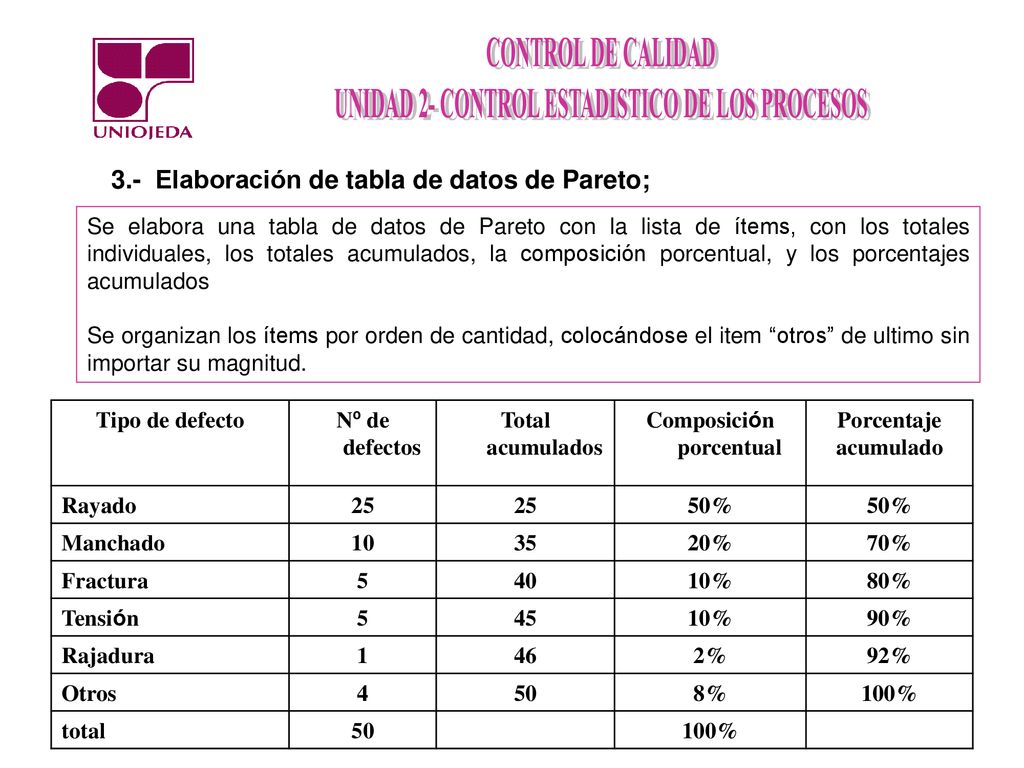

3.- Elaboración de tabla de datos de Pareto; Se elabora una tabla de datos de Pareto con la lista de ítems, con los totales individuales, los totales acumulados, la composición porcentual, y los porcentajes acumulados Se organizan los ítems por orden de cantidad, colocándose el item “otros” de ultimo sin importar su magnitud. Tipo de defecto Nº de defectos Total acumulados Composición porcentual Porcentaje acumulado Rayado 25 50% Manchado 10 35 20% 70% Fractura 5 40 10% 80% Tensión 45 90% Rajadura 1 46 2% 92% Otros 4 50 8% 100% total

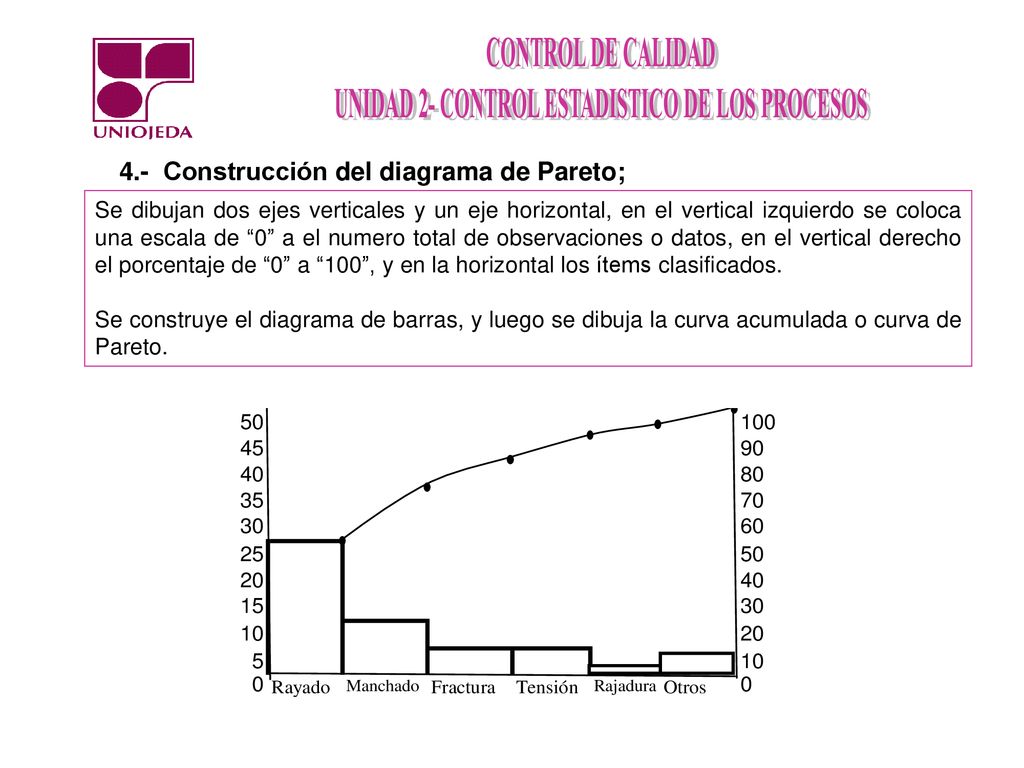

6 4.- Construcción del diagrama de Pareto;
Se dibujan dos ejes verticales y un eje horizontal, en el vertical izquierdo se coloca una escala de “0” a el numero total de observaciones o datos, en el vertical derecho el porcentaje de “0” a “100”, y en la horizontal los ítems clasificados. Se construye el diagrama de barras, y luego se dibuja la curva acumulada o curva de Pareto.

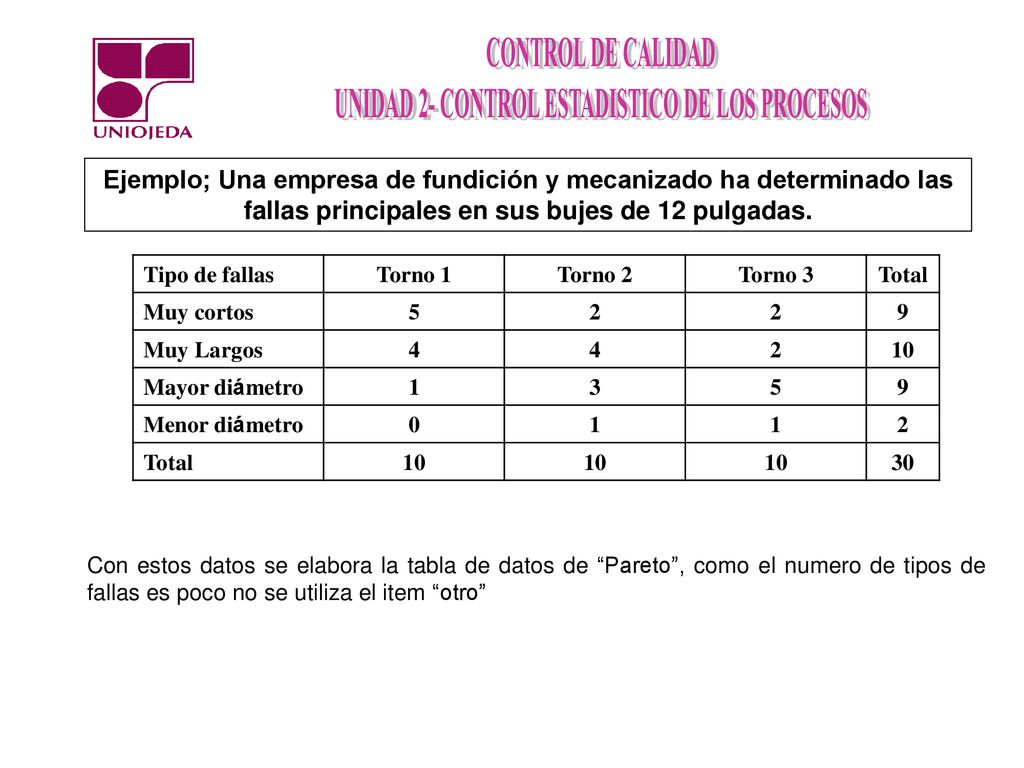

7 Ejemplo; Una empresa de fundición y mecanizado ha determinado las fallas principales en sus bujes de 12 pulgadas. Tipo de fallas Torno 1 Torno 2 Torno 3 Total Muy cortos 5 2 9 Muy Largos 4 10 Mayor diámetro 1 3 Menor diámetro 30 Con estos datos se elabora la tabla de datos de “Pareto”, como el numero de tipos de fallas es poco no se utiliza el item “otro”

8 Composición porcentual

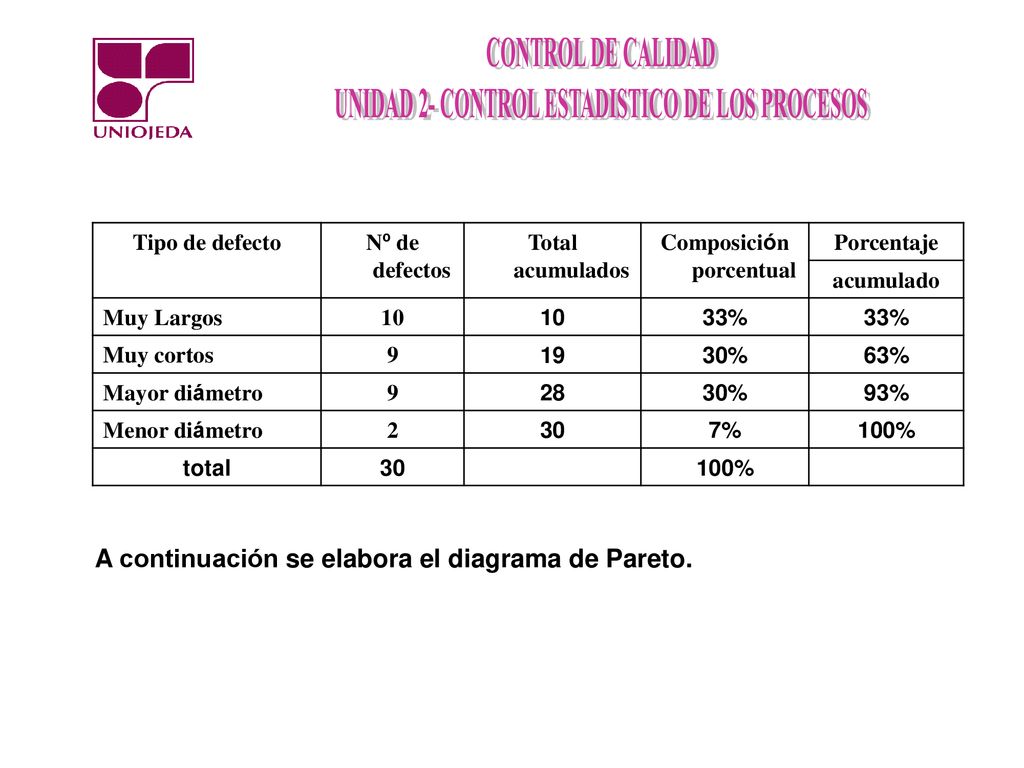

Tipo de defecto Nº de defectos Total acumulados Composición porcentual Porcentaje acumulado Muy Largos 10 33% Muy cortos 9 19 30% 63% Mayor diámetro 28 93% Menor diámetro 2 30 7% 100% total A continuación se elabora el diagrama de Pareto.

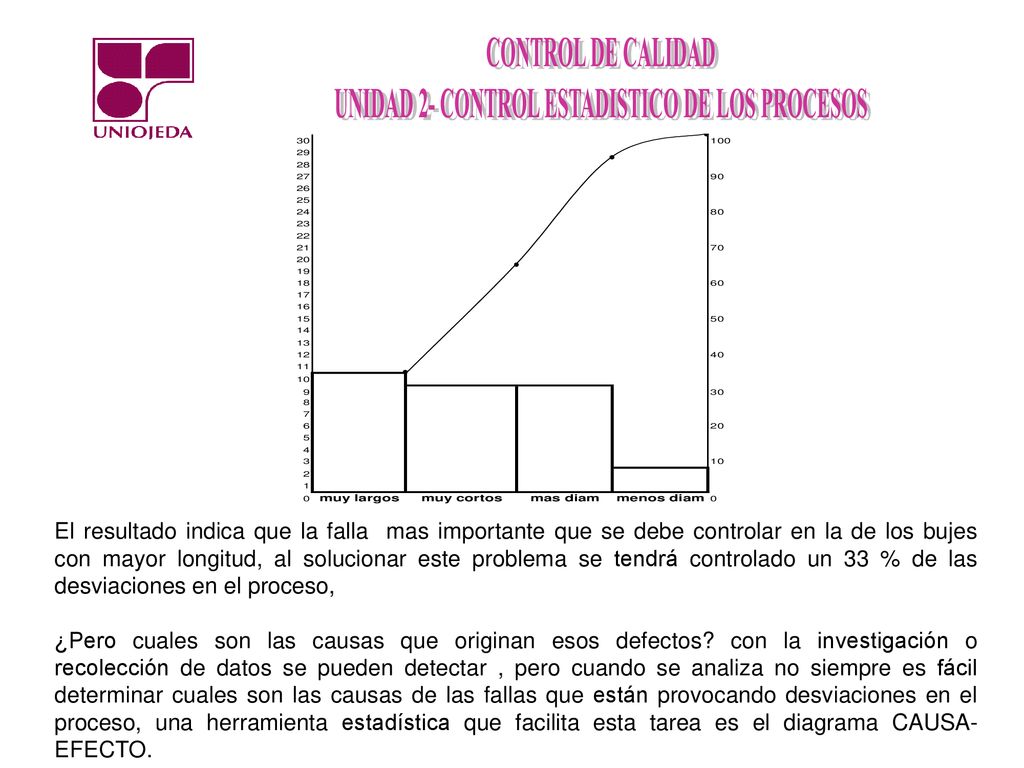

9 El resultado indica que la falla mas importante que se debe controlar en la de los bujes con mayor longitud, al solucionar este problema se tendrá controlado un 33 % de las desviaciones en el proceso, ¿Pero cuales son las causas que originan esos defectos? con la investigación o recolección de datos se pueden detectar , pero cuando se analiza no siempre es fácil determinar cuales son las causas de las fallas que están provocando desviaciones en el proceso, una herramienta estadística que facilita esta tarea es el diagrama CAUSA-EFECTO.

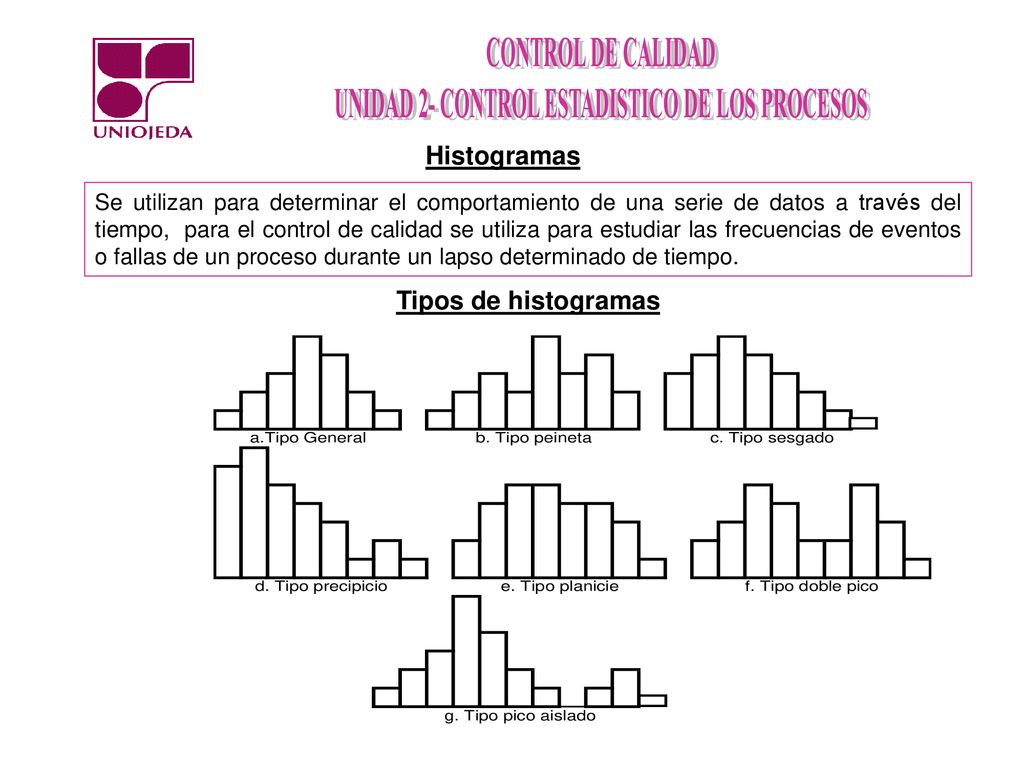

10 Histogramas Tipos de histogramas
Se utilizan para determinar el comportamiento de una serie de datos a través del tiempo, para el control de calidad se utiliza para estudiar las frecuencias de eventos o fallas de un proceso durante un lapso determinado de tiempo. Tipos de histogramas

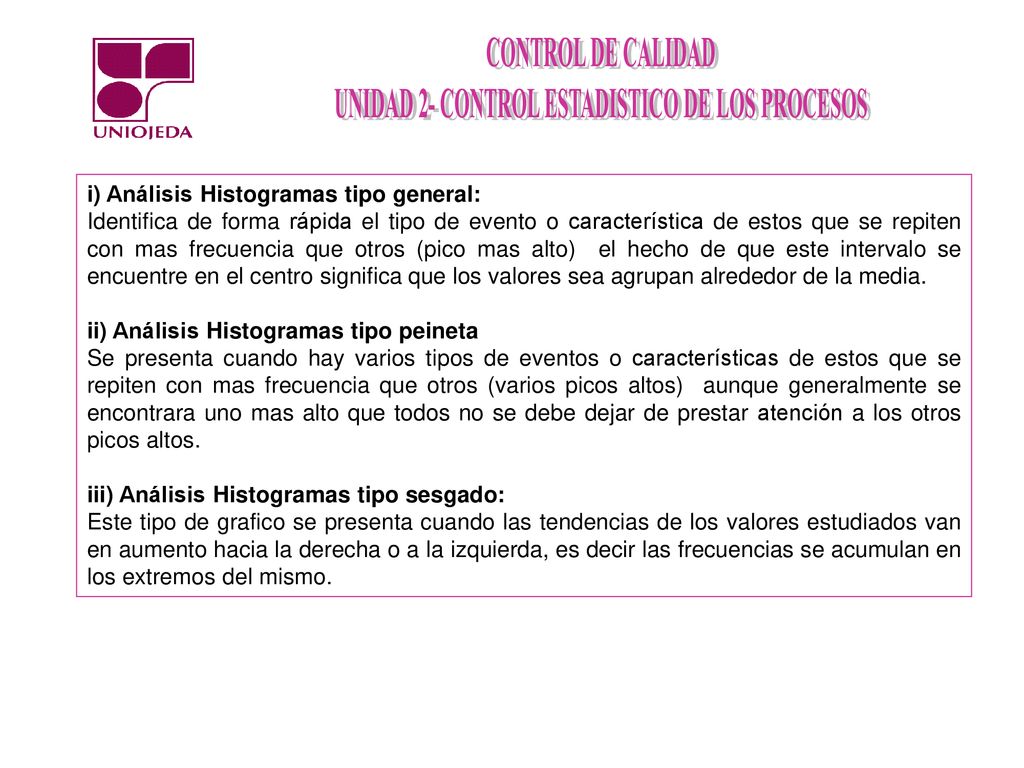

11 i) Análisis Histogramas tipo general:
Identifica de forma rápida el tipo de evento o característica de estos que se repiten con mas frecuencia que otros (pico mas alto) el hecho de que este intervalo se encuentre en el centro significa que los valores sea agrupan alrededor de la media. ii) Análisis Histogramas tipo peineta Se presenta cuando hay varios tipos de eventos o características de estos que se repiten con mas frecuencia que otros (varios picos altos) aunque generalmente se encontrara uno mas alto que todos no se debe dejar de prestar atención a los otros picos altos. iii) Análisis Histogramas tipo sesgado: Este tipo de grafico se presenta cuando las tendencias de los valores estudiados van en aumento hacia la derecha o a la izquierda, es decir las frecuencias se acumulan en los extremos del mismo.

12 iv) Análisis Histogramas tipo precipicio:
Este grafico tiene las mismas características que el anterior, con la diferencia que el sesgo hacia alguno de los dos extremos es pronunciado. v) Análisis Histogramas tipo planicie: Este histograma se presenta cuando los intervalos de clases estudiados tienen mas o menos la misma frecuencia. vi) Análisis Histogramas tipo doble pico: Este histograma se presenta cuando dos intervalos estudiados presentan mas o menos la misma frecuencia, esto indica que hay al menos dos características importantes que inciden en la ocurrencia de los eventos. vii) Análisis Histogramas tipo pico aislado: Este histograma se presenta cuando al estudiar la frecuencia de un intervalo de clase, se introducen datos que alteran el grafico formando otro pico aislado.

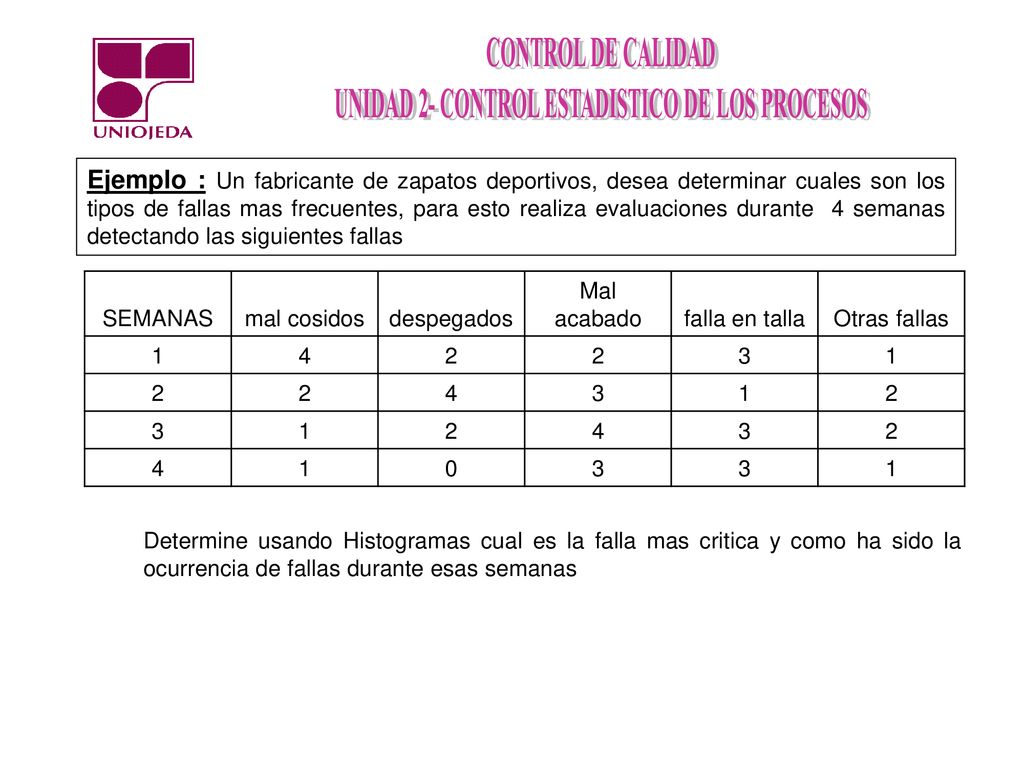

13 Ejemplo : Un fabricante de zapatos deportivos, desea determinar cuales son los tipos de fallas mas frecuentes, para esto realiza evaluaciones durante 4 semanas detectando las siguientes fallas SEMANAS mal cosidos despegados Mal acabado falla en talla Otras fallas 1 4 2 3 Determine usando Histogramas cual es la falla mas critica y como ha sido la ocurrencia de fallas durante esas semanas

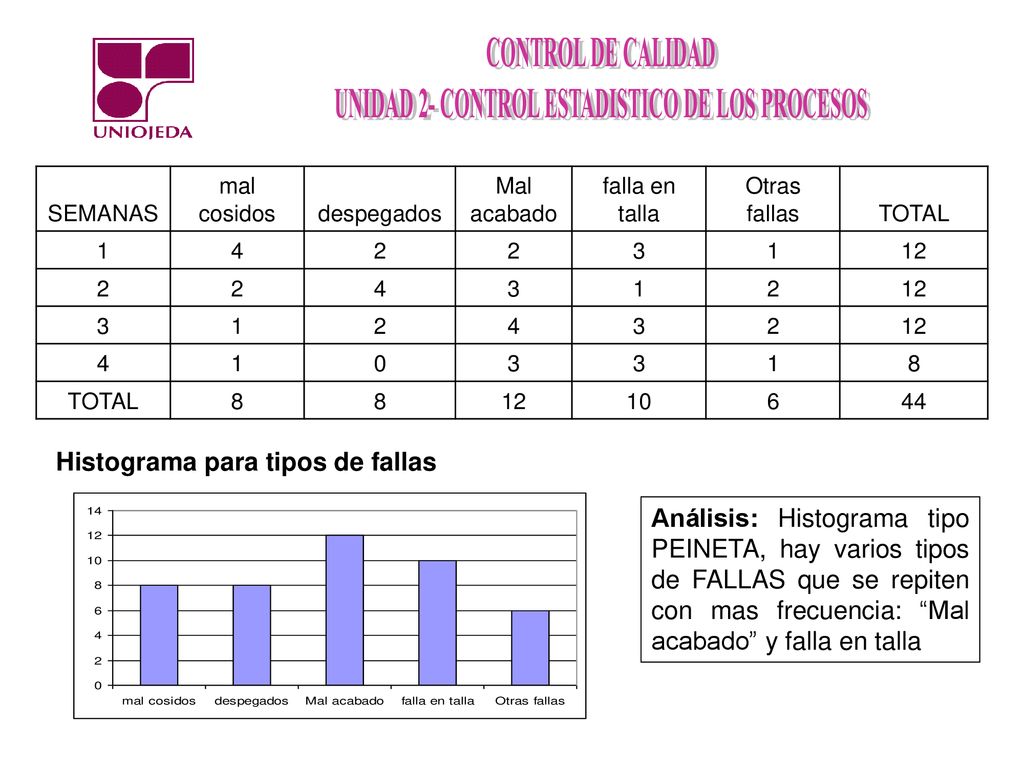

14 Histograma para tipos de fallas
SEMANAS mal cosidos despegados Mal acabado falla en talla Otras fallas TOTAL 1 4 2 3 12 8 10 6 44 Histograma para tipos de fallas Análisis: Histograma tipo PEINETA, hay varios tipos de FALLAS que se repiten con mas frecuencia: “Mal acabado” y falla en talla

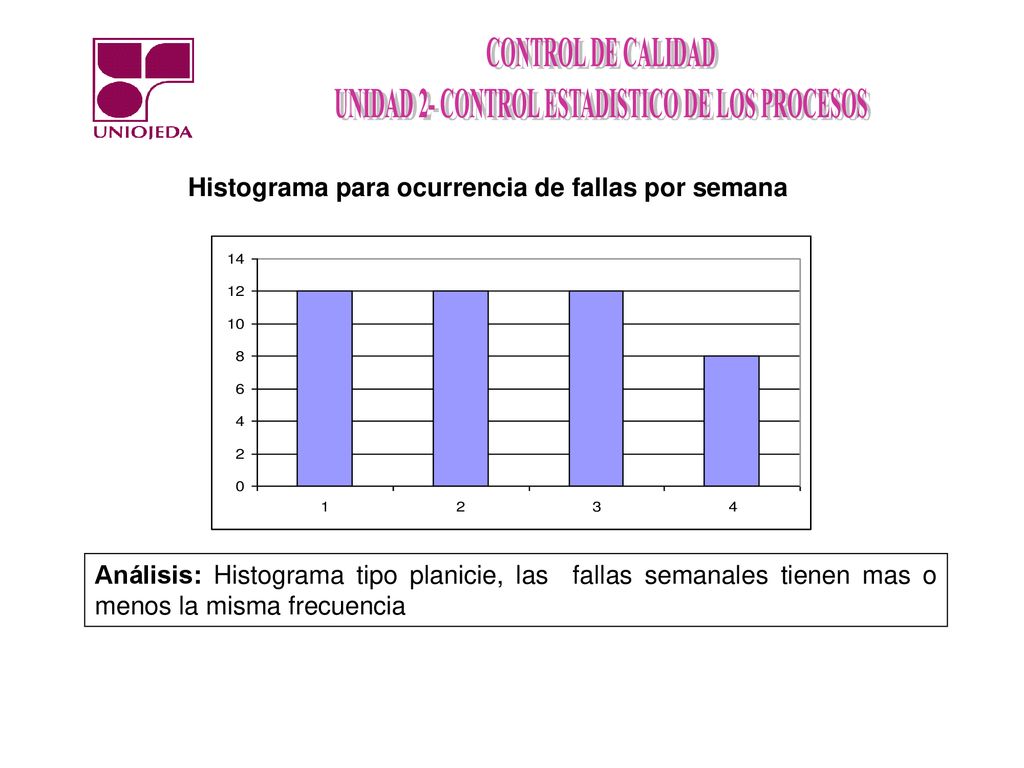

15 Histograma para ocurrencia de fallas por semana
Análisis: Histograma tipo planicie, las fallas semanales tienen mas o menos la misma frecuencia

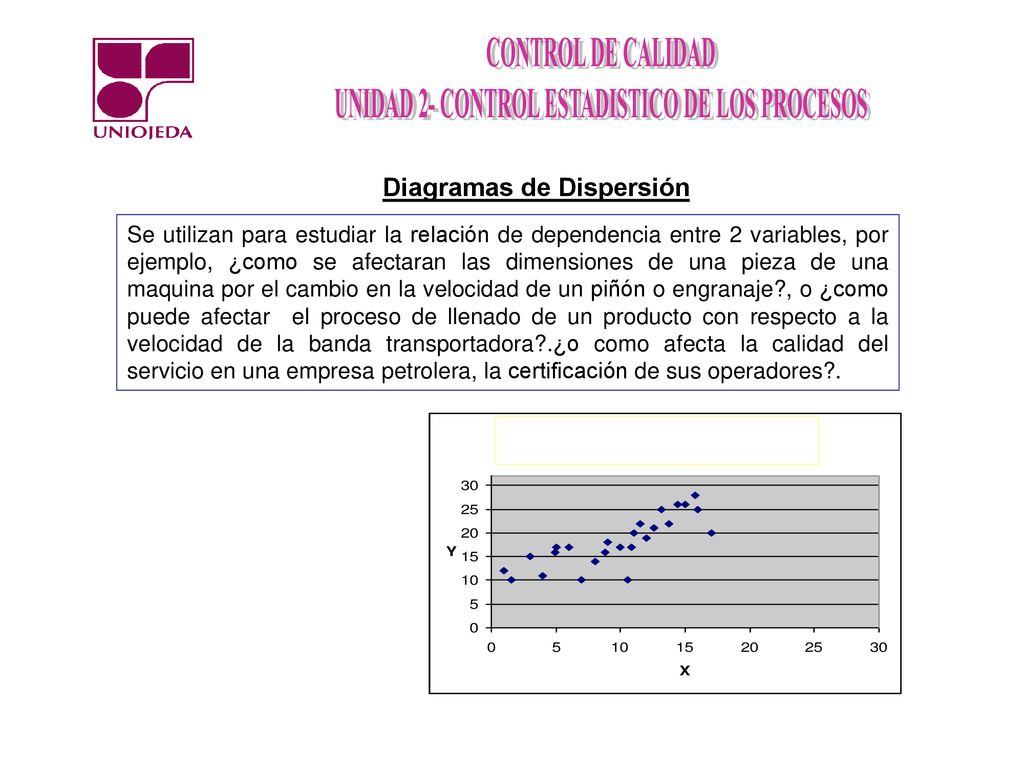

16 Diagramas de Dispersión
Se utilizan para estudiar la relación de dependencia entre 2 variables, por ejemplo, ¿como se afectaran las dimensiones de una pieza de una maquina por el cambio en la velocidad de un piñón o engranaje?, o ¿como puede afectar el proceso de llenado de un producto con respecto a la velocidad de la banda transportadora?.¿o como afecta la calidad del servicio en una empresa petrolera, la certificación de sus operadores?.

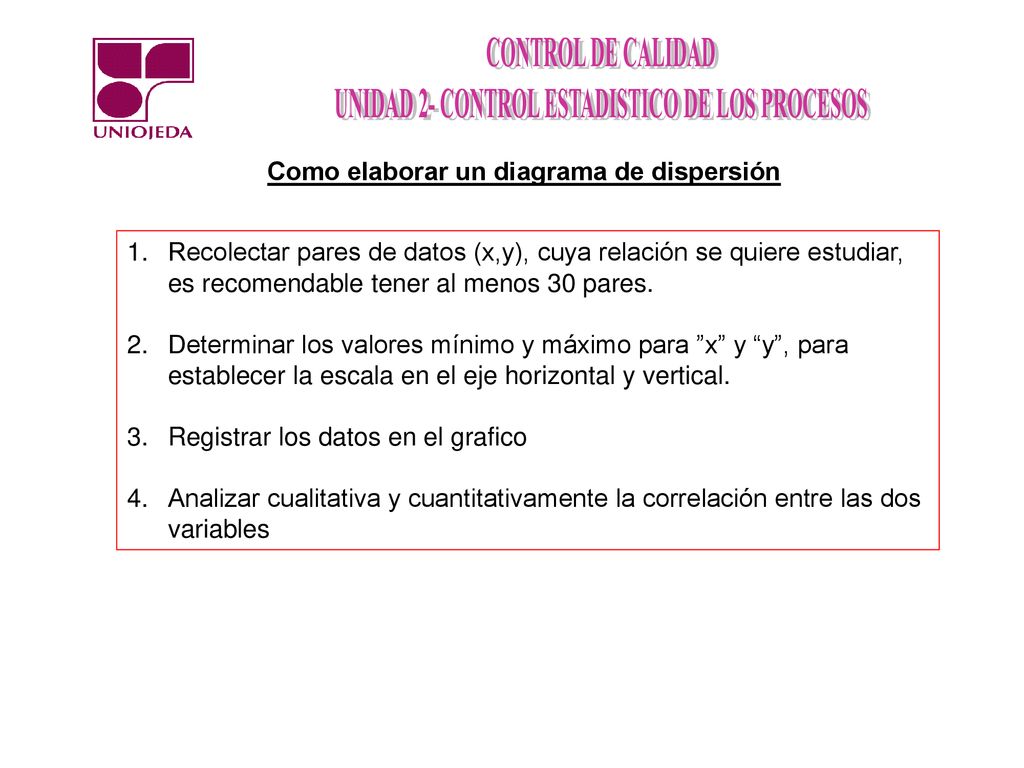

17 Como elaborar un diagrama de dispersión
Recolectar pares de datos (x,y), cuya relación se quiere estudiar, es recomendable tener al menos 30 pares. Determinar los valores mínimo y máximo para ”x” y “y”, para establecer la escala en el eje horizontal y vertical. Registrar los datos en el grafico Analizar cualitativa y cuantitativamente la correlación entre las dos variables

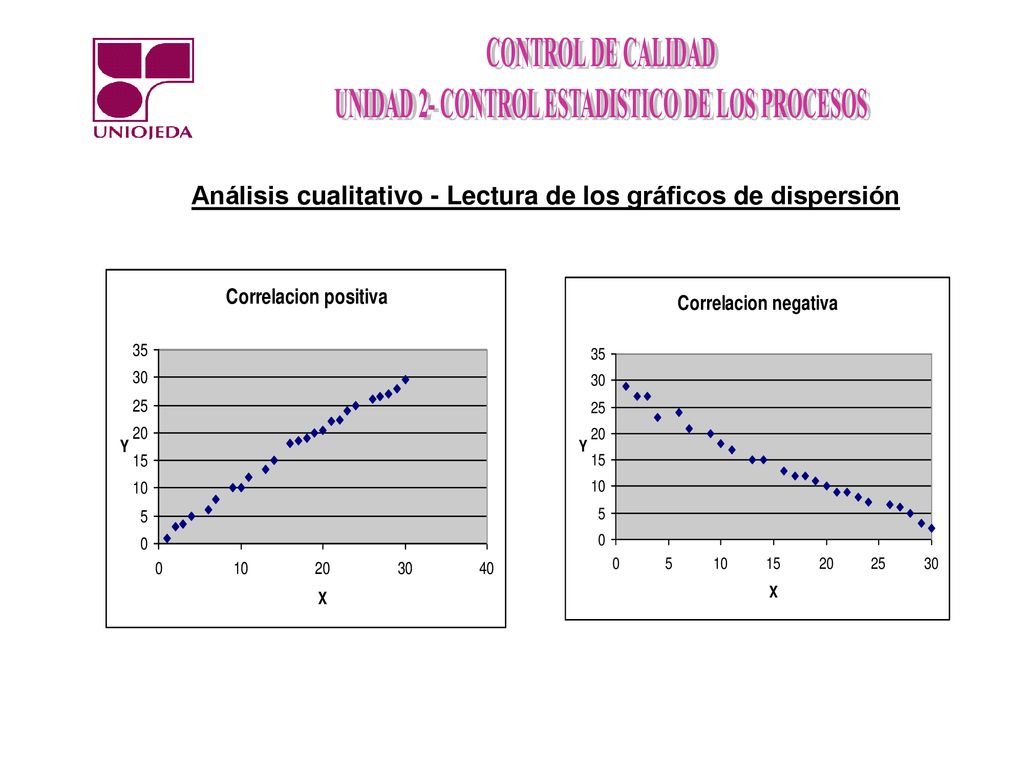

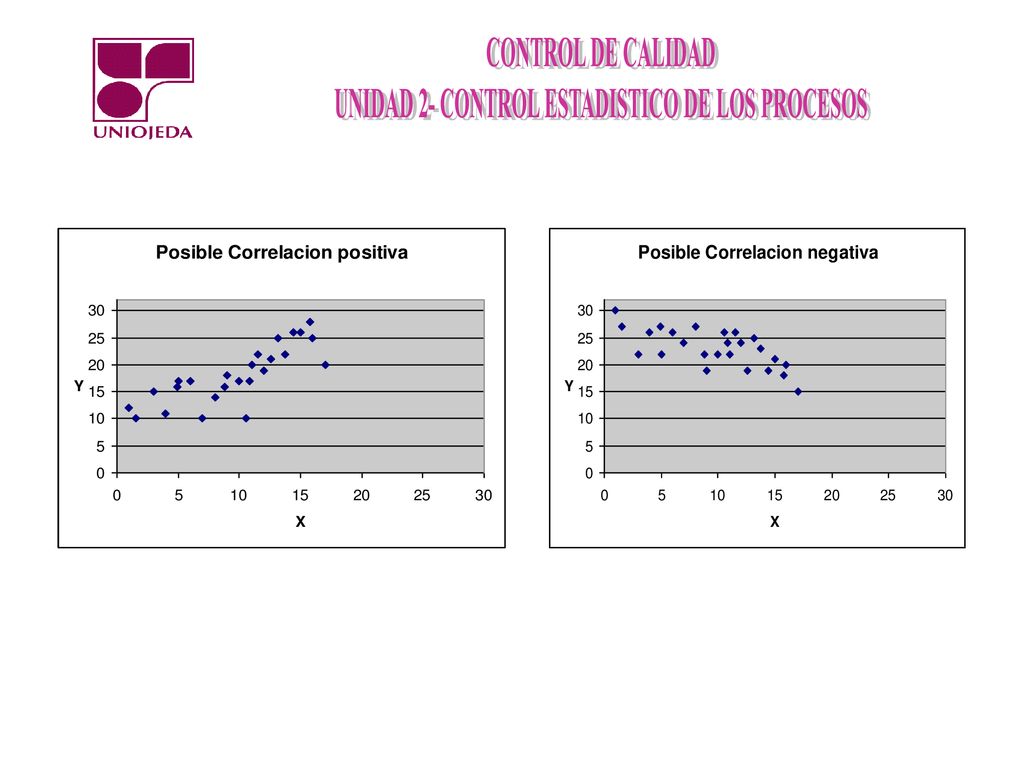

18 Análisis cualitativo - Lectura de los gráficos de dispersión

19

20

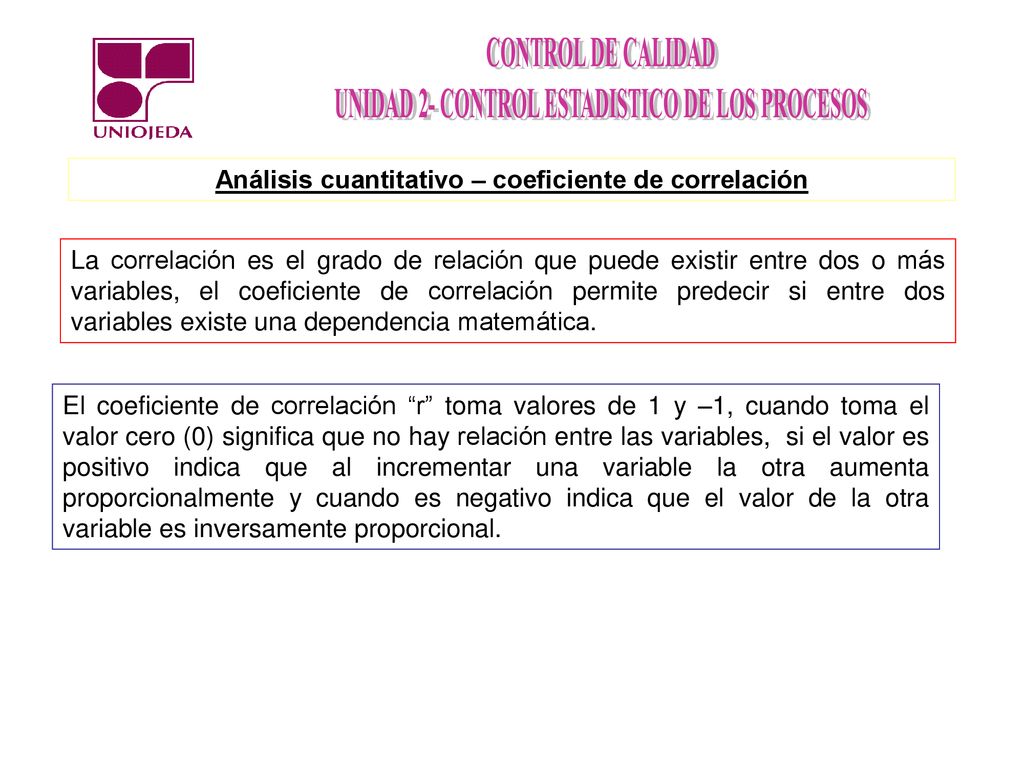

21 Análisis cuantitativo – coeficiente de correlación
La correlación es el grado de relación que puede existir entre dos o más variables, el coeficiente de correlación permite predecir si entre dos variables existe una dependencia matemática. El coeficiente de correlación “r” toma valores de 1 y –1, cuando toma el valor cero (0) significa que no hay relación entre las variables, si el valor es positivo indica que al incrementar una variable la otra aumenta proporcionalmente y cuando es negativo indica que el valor de la otra variable es inversamente proporcional.

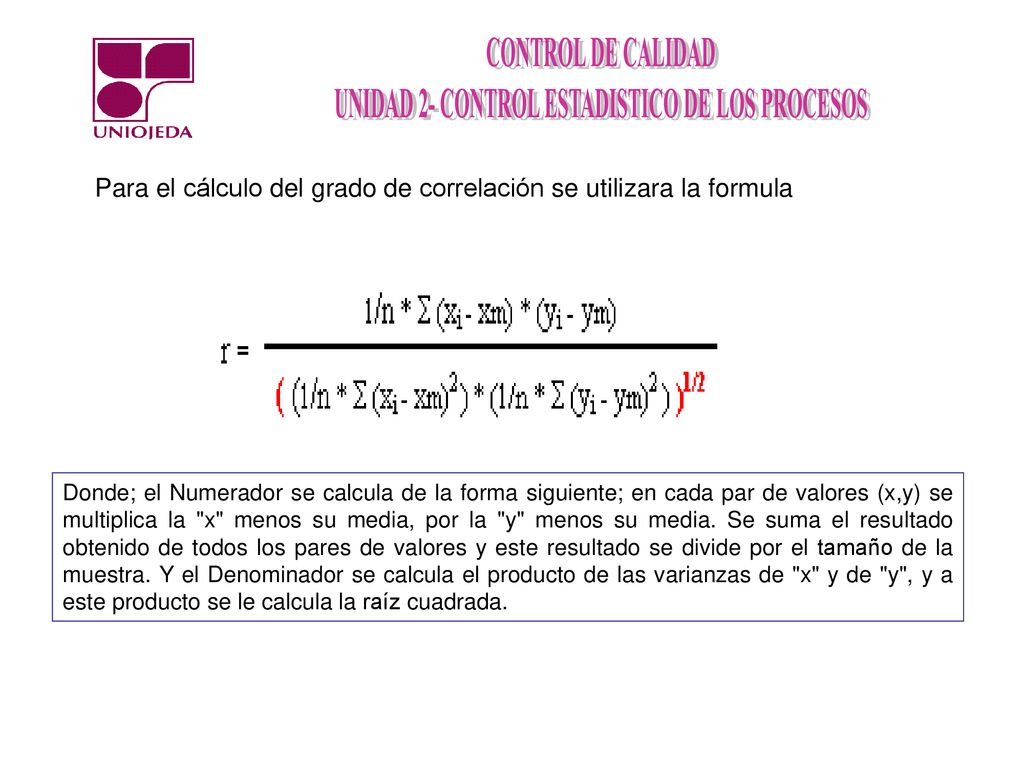

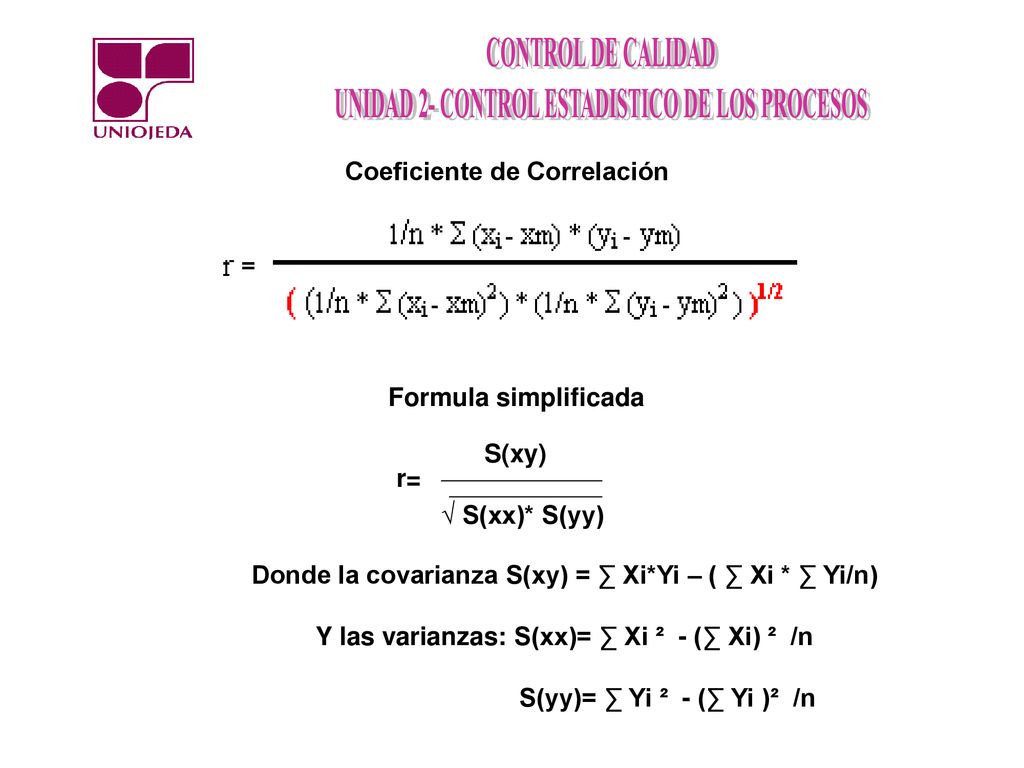

22 Para el cálculo del grado de correlación se utilizara la formula
Donde; el Numerador se calcula de la forma siguiente; en cada par de valores (x,y) se multiplica la "x" menos su media, por la "y" menos su media. Se suma el resultado obtenido de todos los pares de valores y este resultado se divide por el tamaño de la muestra. Y el Denominador se calcula el producto de las varianzas de "x" y de "y", y a este producto se le calcula la raíz cuadrada.

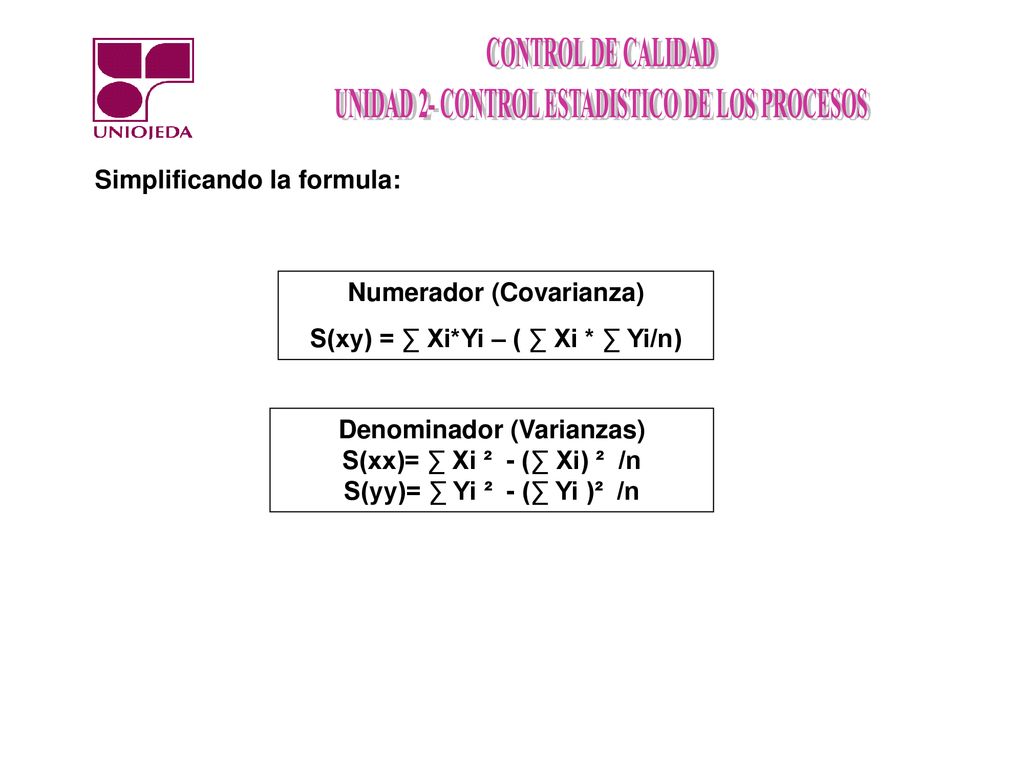

23 Simplificando la formula:
Numerador (Covarianza) S(xy) = ∑ Xi*Yi – ( ∑ Xi * ∑ Yi/n) Denominador (Varianzas) S(xx)= ∑ Xi ² - (∑ Xi) ² /n S(yy)= ∑ Yi ² - (∑ Yi )² /n

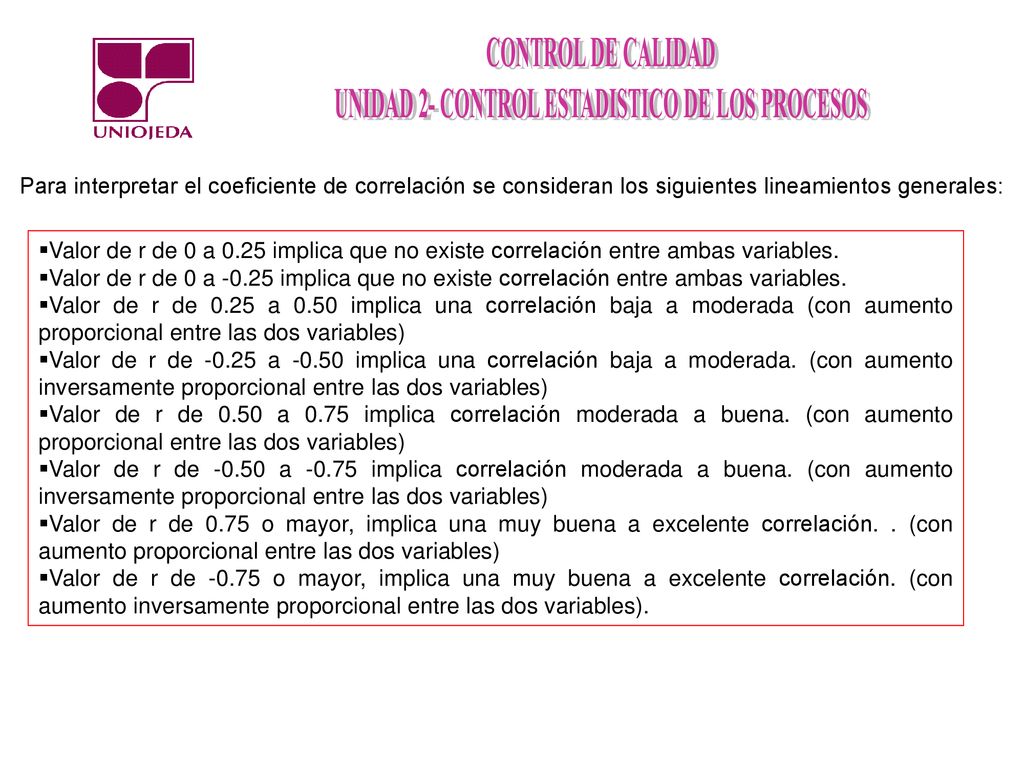

24 Para interpretar el coeficiente de correlación se consideran los siguientes lineamientos generales:
Valor de r de 0 a 0.25 implica que no existe correlación entre ambas variables. Valor de r de 0 a implica que no existe correlación entre ambas variables. Valor de r de 0.25 a 0.50 implica una correlación baja a moderada (con aumento proporcional entre las dos variables) Valor de r de a implica una correlación baja a moderada. (con aumento inversamente proporcional entre las dos variables) Valor de r de 0.50 a 0.75 implica correlación moderada a buena. (con aumento proporcional entre las dos variables) Valor de r de a implica correlación moderada a buena. (con aumento inversamente proporcional entre las dos variables) Valor de r de 0.75 o mayor, implica una muy buena a excelente correlación. . (con aumento proporcional entre las dos variables) Valor de r de o mayor, implica una muy buena a excelente correlación. (con aumento inversamente proporcional entre las dos variables).

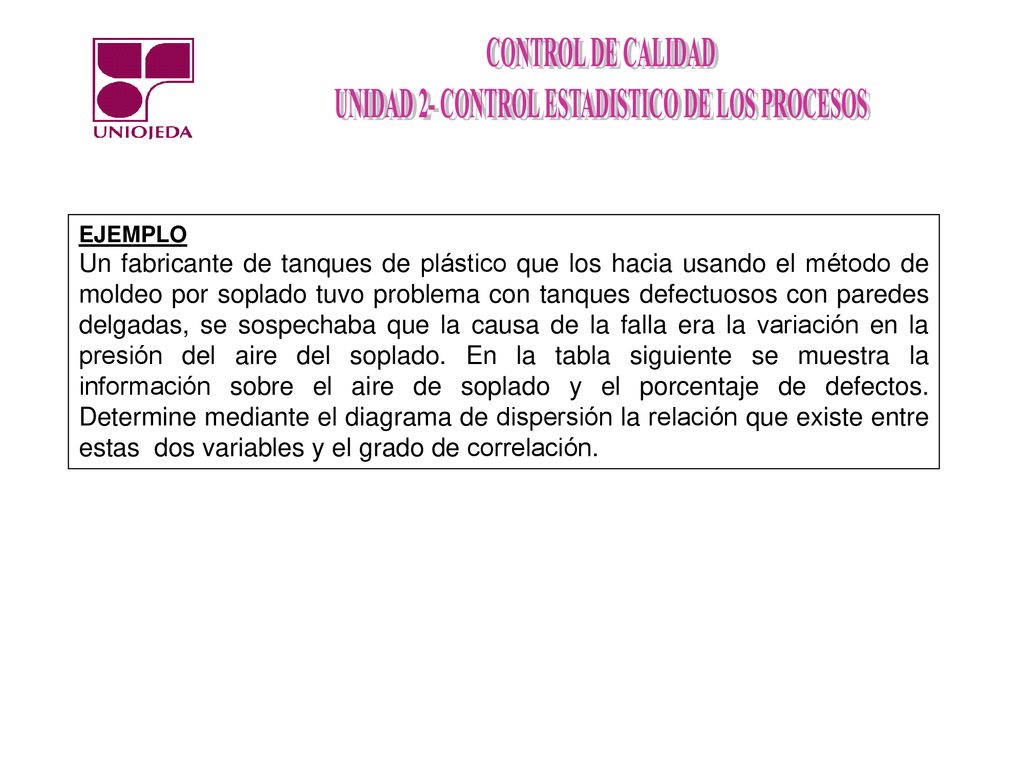

25 EJEMPLO Un fabricante de tanques de plástico que los hacia usando el método de moldeo por soplado tuvo problema con tanques defectuosos con paredes delgadas, se sospechaba que la causa de la falla era la variación en la presión del aire del soplado. En la tabla siguiente se muestra la información sobre el aire de soplado y el porcentaje de defectos. Determine mediante el diagrama de dispersión la relación que existe entre estas dos variables y el grado de correlación.

26 fecha presion de aire % de (Kg/cm2 Defectos
01-Oct 8,6 0,889 22-Oct 8,7 0,892 02-Oct 8,9 0,884 23-Oct 8,5 0,877 03-Oct 8,8 0,874 24-Oct 9,2 0,885 04-Oct 0,891 25-Oct 0,866 05-Oct 8,4 28-Oct 8,3 0,896 08-Oct 0,886 29-Oct 09-Oct 0,911 30-Oct 9,3 0,928 10-Oct 0,912 31-Oct 11-Oct 0,895 01-Nov 0,908 12-Oct 04-Nov 0,881 15-Oct 0,894 05-Nov 0,882 16-Oct 8,2 0,864 06-Nov 0,904 17-Oct 0,922 07-Nov 18-Oct 0,909 08-Nov 9,1 0,925 19-Oct 9,4 0,905 09-Nov 0,872

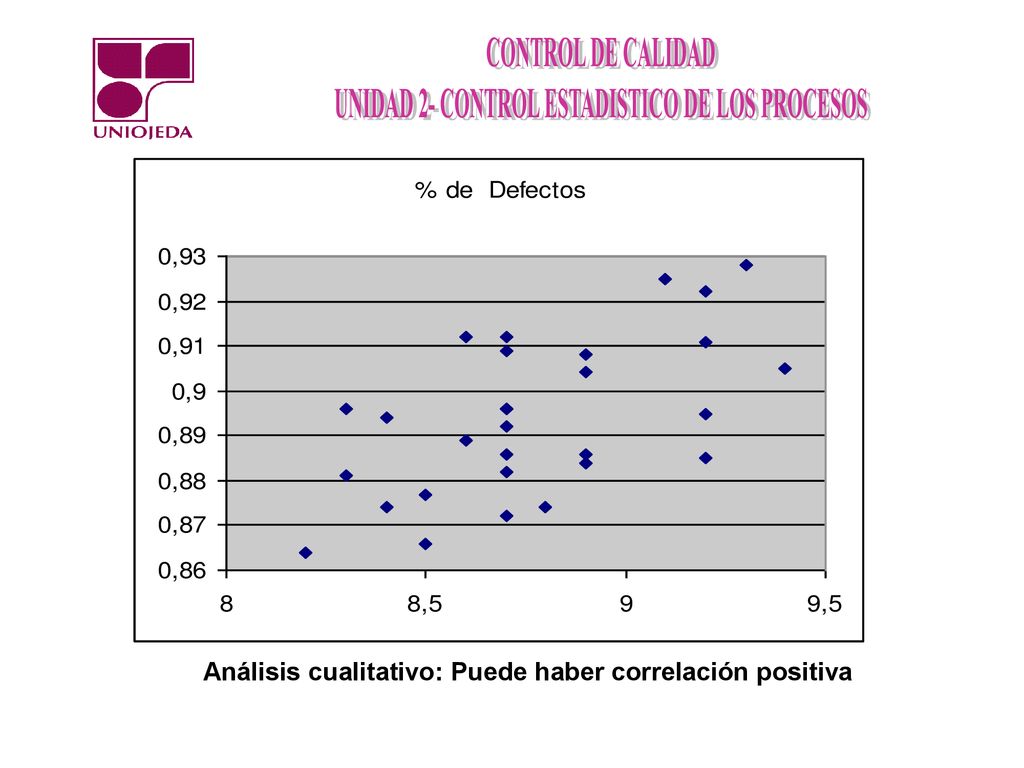

27 Análisis cualitativo: Puede haber correlación positiva

28 Coeficiente de Correlación
Formula simplificada S(xy) √ S(xx)* S(yy) r= Donde la covarianza S(xy) = ∑ Xi*Yi – ( ∑ Xi * ∑ Yi/n) Y las varianzas: S(xx)= ∑ Xi ² - (∑ Xi) ² /n S(yy)= ∑ Yi ² - (∑ Yi )² /n

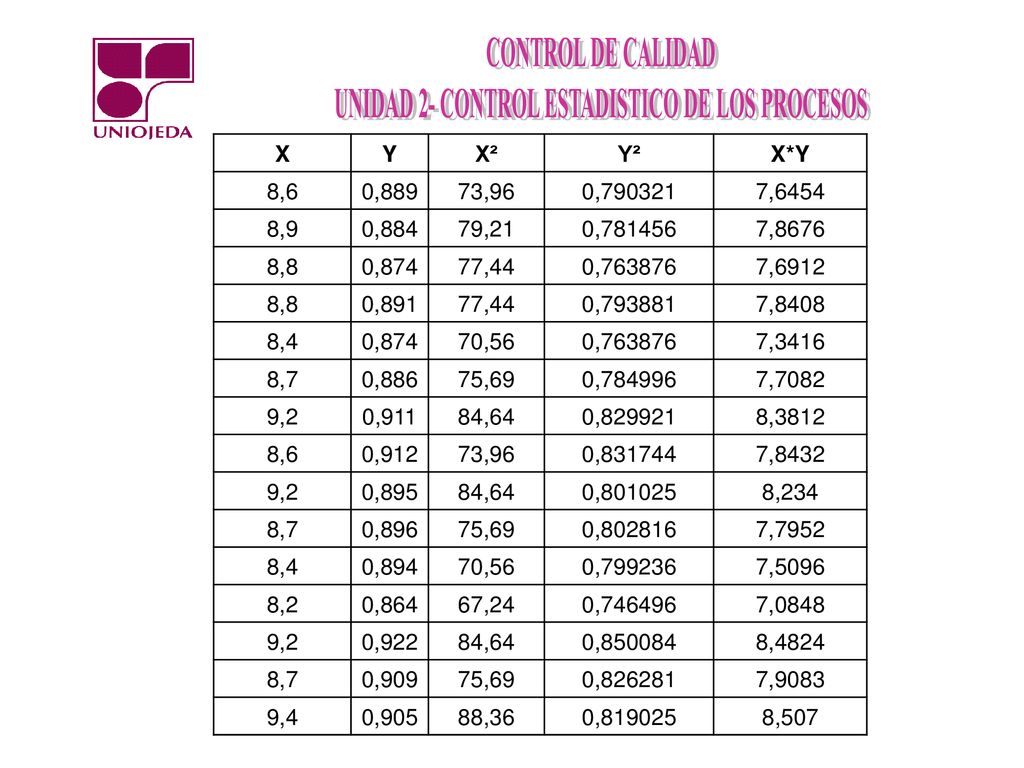

29 X Y X² Y² X*Y 8,6 0,889 73,96 0,790321 7,6454 8,9 0,884 79,21 0,781456 7,8676 8,8 0,874 77,44 0,763876 7,6912 0,891 0,793881 7,8408 8,4 70,56 7,3416 8,7 0,886 75,69 0,784996 7,7082 9,2 0,911 84,64 0,829921 8,3812 0,912 0,831744 7,8432 0,895 0,801025 8,234 0,896 0,802816 7,7952 0,894 0,799236 7,5096 8,2 0,864 67,24 0,746496 7,0848 0,922 0,850084 8,4824 0,909 0,826281 7,9083 9,4 0,905 88,36 0,819025 8,507

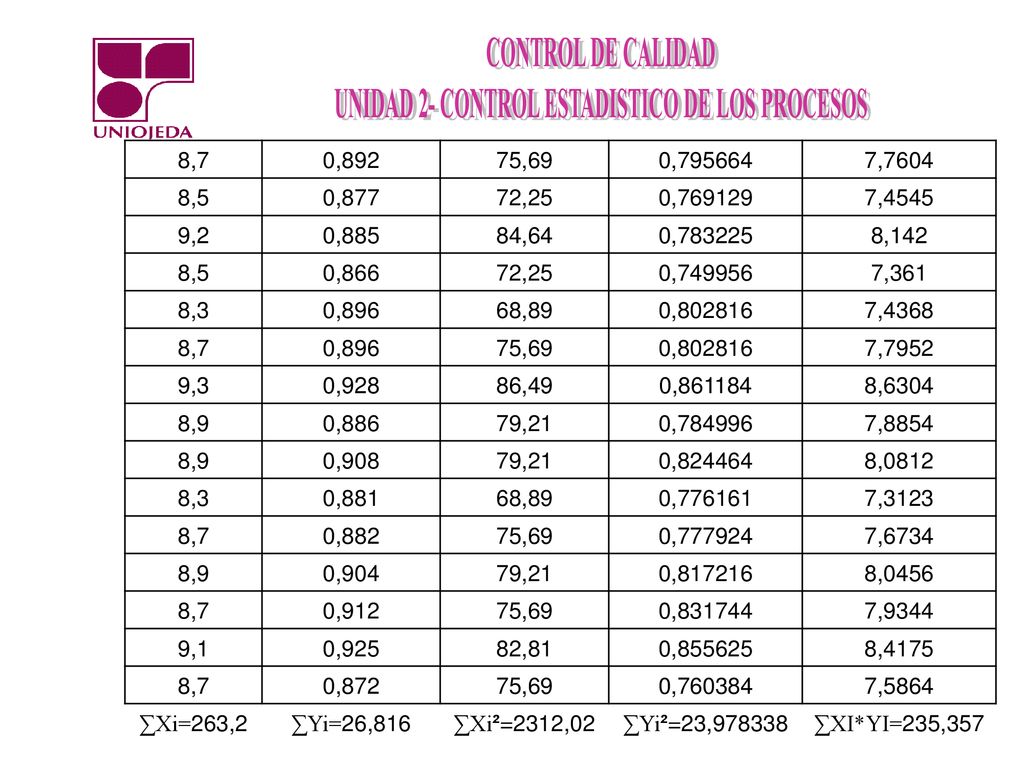

30 8,7 0,892 75,69 0,795664 7,7604 8,5 0,877 72,25 0,769129 7,4545 9,2 0,885 84,64 0,783225 8,142 0,866 0,749956 7,361 8,3 0,896 68,89 0,802816 7,4368 7,7952 9,3 0,928 86,49 0,861184 8,6304 8,9 0,886 79,21 0,784996 7,8854 0,908 0,824464 8,0812 0,881 0,776161 7,3123 0,882 0,777924 7,6734 0,904 0,817216 8,0456 0,912 0,831744 7,9344 9,1 0,925 82,81 0,855625 8,4175 0,872 0,760384 7,5864 ∑Xi=263,2 ∑Yi=26,816 ∑Xi²=2312,02 ∑Yi²=23,978338 ∑XI*YI=235,357

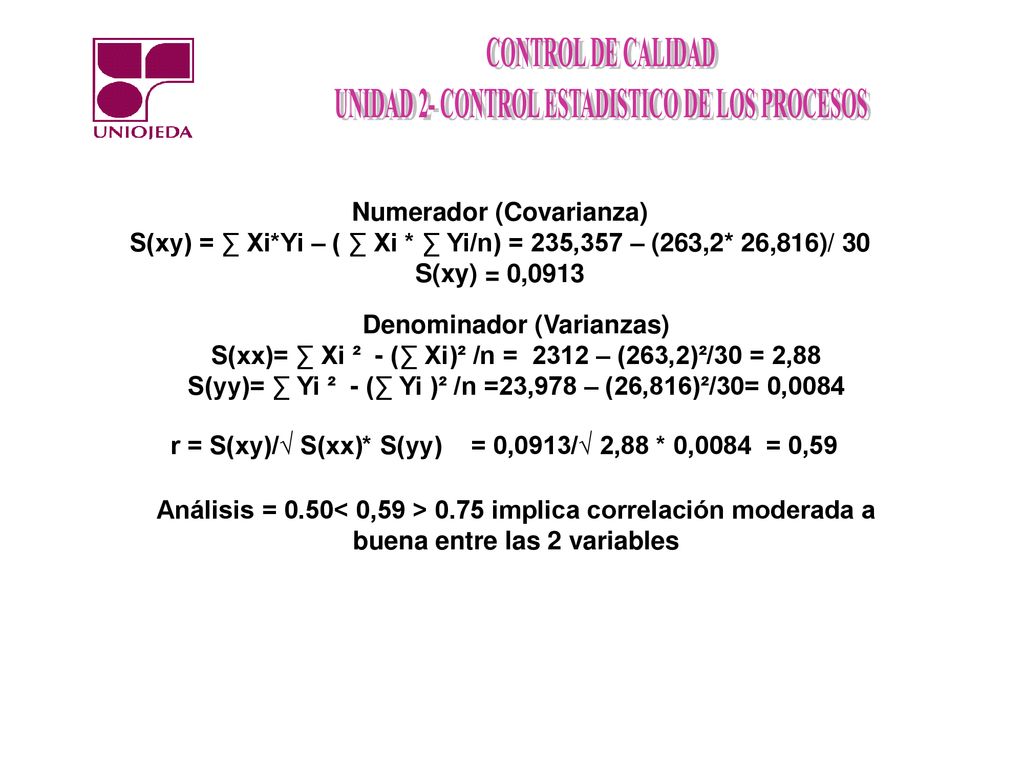

31 Numerador (Covarianza)
S(xy) = ∑ Xi*Yi – ( ∑ Xi * ∑ Yi/n) = 235,357 – (263,2* 26,816)/ 30 S(xy) = 0,0913 Denominador (Varianzas) S(xx)= ∑ Xi ² - (∑ Xi)² /n = – (263,2)²/30 = 2,88 S(yy)= ∑ Yi ² - (∑ Yi )² /n =23,978 – (26,816)²/30= 0,0084 r = S(xy)/√ S(xx)* S(yy) = 0,0913/√ 2,88 * 0,0084 = 0,59 Análisis = 0.50< 0,59 > 0.75 implica correlación moderada a buena entre las 2 variables

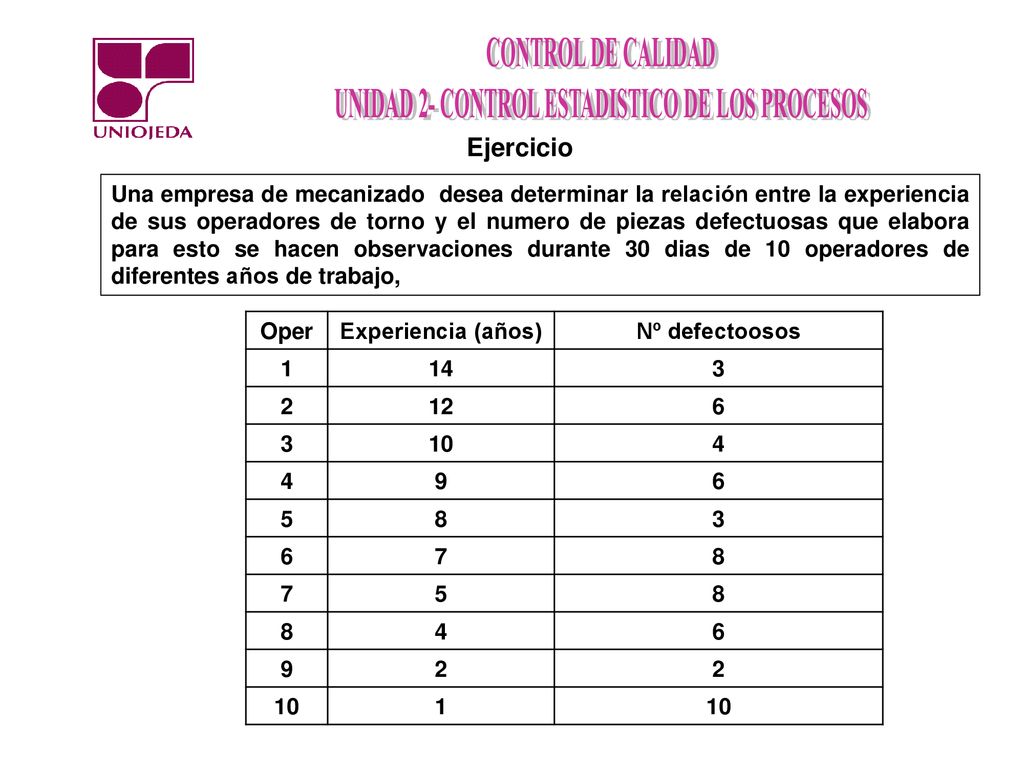

32 Ejercicio Una empresa de mecanizado desea determinar la relación entre la experiencia de sus operadores de torno y el numero de piezas defectuosas que elabora para esto se hacen observaciones durante 30 dias de 10 operadores de diferentes años de trabajo, Oper Experiencia (años) Nº defectoosos 1 14 3 2 12 6 10 4 9 5 8 7

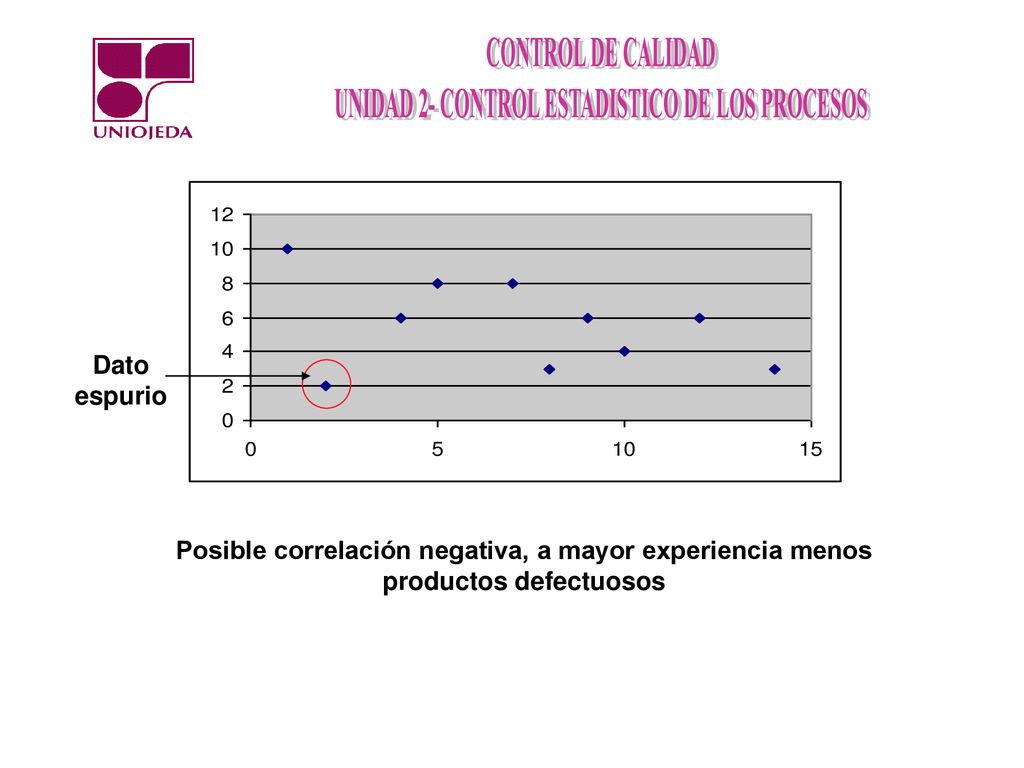

33 Dato espurio Posible correlación negativa, a mayor experiencia menos productos defectuosos

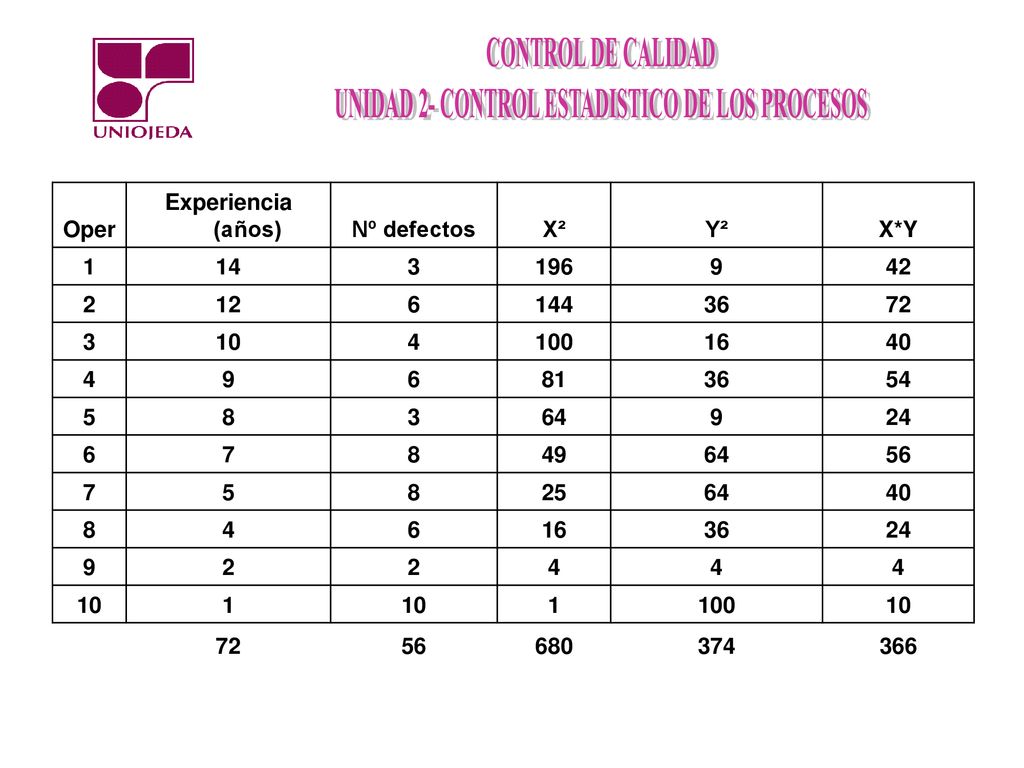

34 Oper Experiencia (años) Nº defectos X² Y² X*Y 1 14 3 196 9 42 2 12 6 144 36 72 10 4 100 16 40 81 54 5 8 64 24 7 49 56 25 680 374 366

35 Numerador (Covarianza)
S(xy) √ S(xx)* S(yy) r= Numerador (Covarianza) S(xy) = ∑ Xi*Yi – ( ∑ Xi * ∑ Yi/n) = 366 – (72* 56)/ 10 S(xy) = -37,2 Denominador (Varianzas) S(xx)= ∑ Xi ² - (∑ Xi)² /n = 680 – (72)²/10 = 161,6 S(yy)= ∑ Yi ² - (∑ Yi )² /n =374 – (56)²/10= 60,4 r = S(xy)/√ S(xx)* S(yy) = -37,2/√ 161,6 * 60,4 = -0,3765
