La dinàmica interna del planeta ESQUEMA INICI ESQUEMA RECURSOS

Presentación del tema: "La dinàmica interna del planeta ESQUEMA INICI ESQUEMA RECURSOS"— Transcripción de la presentación:

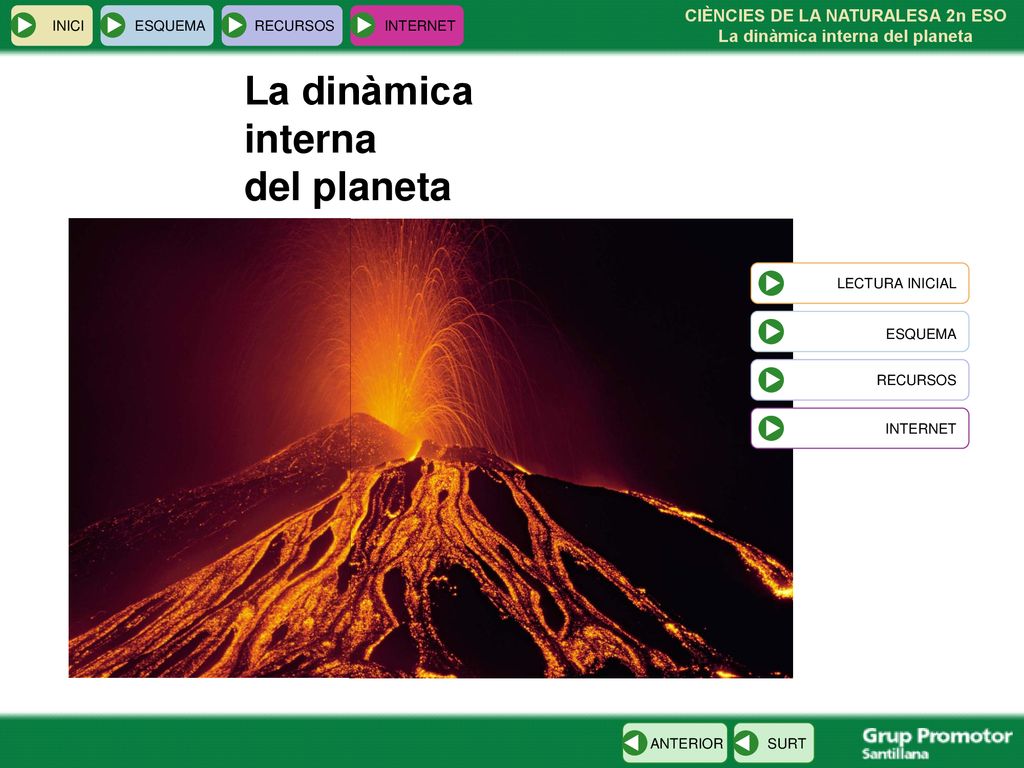

1 La dinàmica interna del planeta ESQUEMA INICI ESQUEMA RECURSOS
INTERNET La dinàmica interna del planeta LECTURA INICIAL ESQUEMA RECURSOS INTERNET

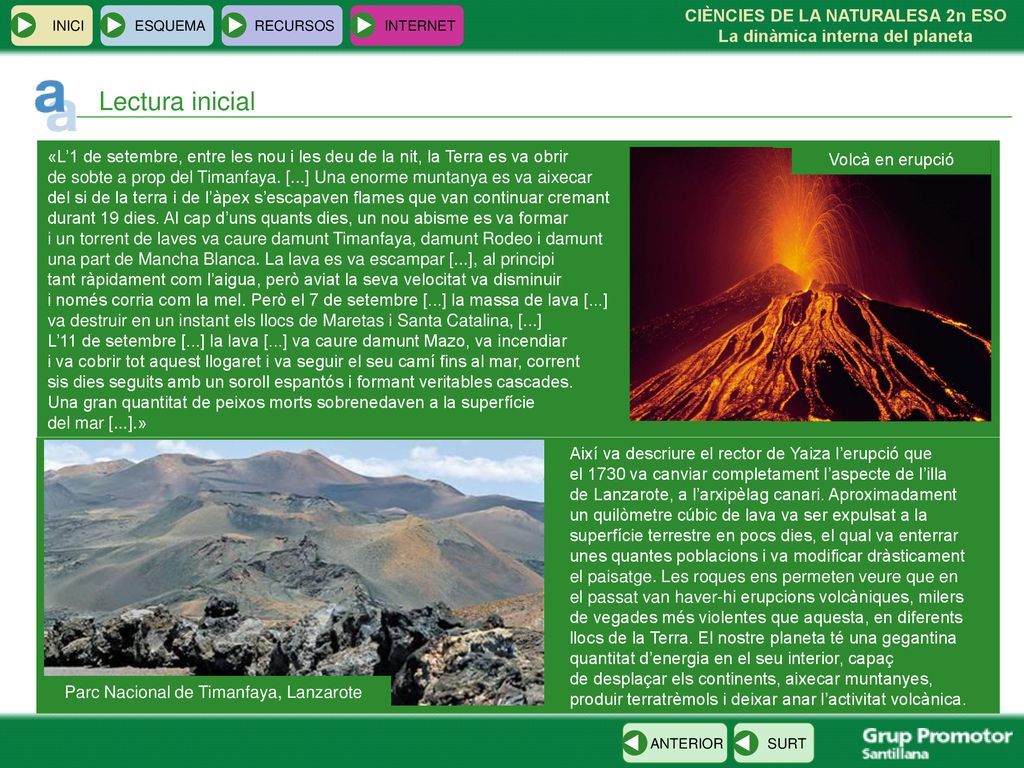

2 Parc Nacional de Timanfaya, Lanzarote
INICI ESQUEMA RECURSOS INTERNET Lectura inicial «L’1 de setembre, entre les nou i les deu de la nit, la Terra es va obrir de sobte a prop del Timanfaya. [...] Una enorme muntanya es va aixecar del si de la terra i de l’àpex s’escapaven flames que van continuar cremant durant 19 dies. Al cap d’uns quants dies, un nou abisme es va formar i un torrent de laves va caure damunt Timanfaya, damunt Rodeo i damunt una part de Mancha Blanca. La lava es va escampar [...], al principi tant ràpidament com l’aigua, però aviat la seva velocitat va disminuir i només corria com la mel. Però el 7 de setembre [...] la massa de lava [...] va destruir en un instant els llocs de Maretas i Santa Catalina, [...] L’11 de setembre [...] la lava [...] va caure damunt Mazo, va incendiar i va cobrir tot aquest llogaret i va seguir el seu camí fins al mar, corrent sis dies seguits amb un soroll espantós i formant veritables cascades. Una gran quantitat de peixos morts sobrenedaven a la superfície del mar [...].» Volcà en erupció Així va descriure el rector de Yaiza l’erupció que el 1730 va canviar completament l’aspecte de l’illa de Lanzarote, a l’arxipèlag canari. Aproximadament un quilòmetre cúbic de lava va ser expulsat a la superfície terrestre en pocs dies, el qual va enterrar unes quantes poblacions i va modificar dràsticament el paisatge. Les roques ens permeten veure que en el passat van haver-hi erupcions volcàniques, milers de vegades més violentes que aquesta, en diferents llocs de la Terra. El nostre planeta té una gegantina quantitat d’energia en el seu interior, capaç de desplaçar els continents, aixecar muntanyes, produir terratrèmols i deixar anar l’activitat volcànica. Parc Nacional de Timanfaya, Lanzarote

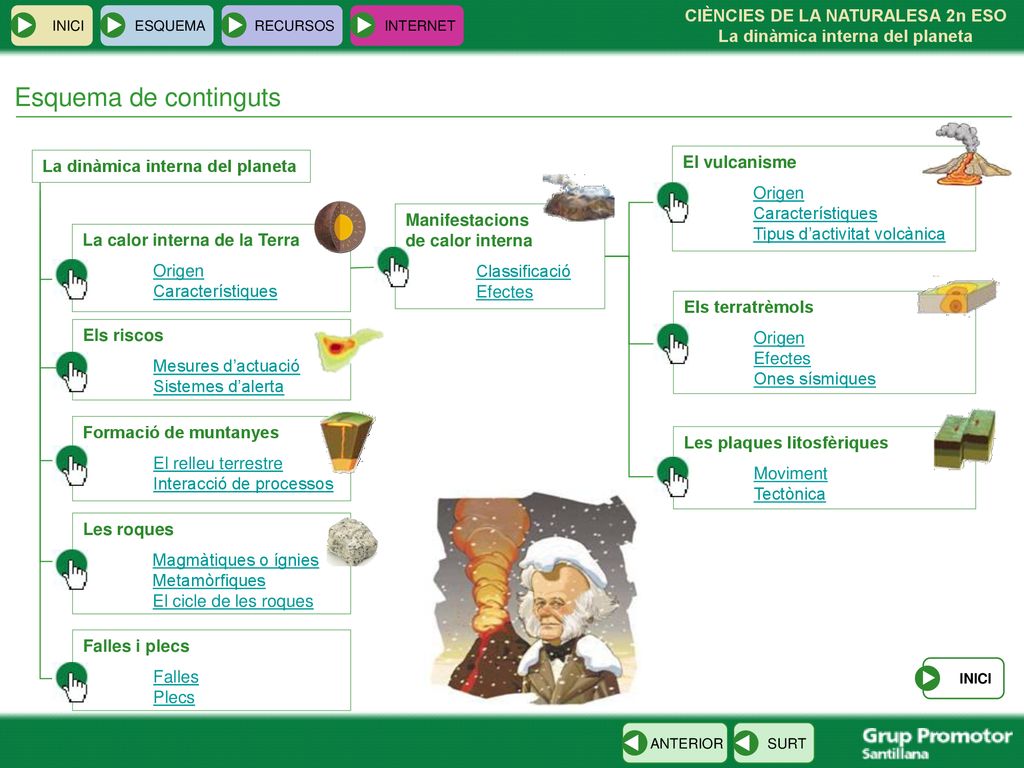

3 Esquema de continguts La dinàmica interna del planeta El vulcanisme
INICI ESQUEMA RECURSOS INTERNET Esquema de continguts La dinàmica interna del planeta El vulcanisme Origen Característiques Tipus d’activitat volcànica Manifestacions de calor interna Classificació Efectes La calor interna de la Terra Origen Característiques Els terratrèmols Origen Efectes Ones sísmiques Els riscos Mesures d’actuació Sistemes d’alerta Formació de muntanyes El relleu terrestre Interacció de processos Les plaques litosfèriques Moviment Tectònica Les roques Magmàtiques o ígnies Metamòrfiques El cicle de les roques Falles i plecs Falles Plecs INICI

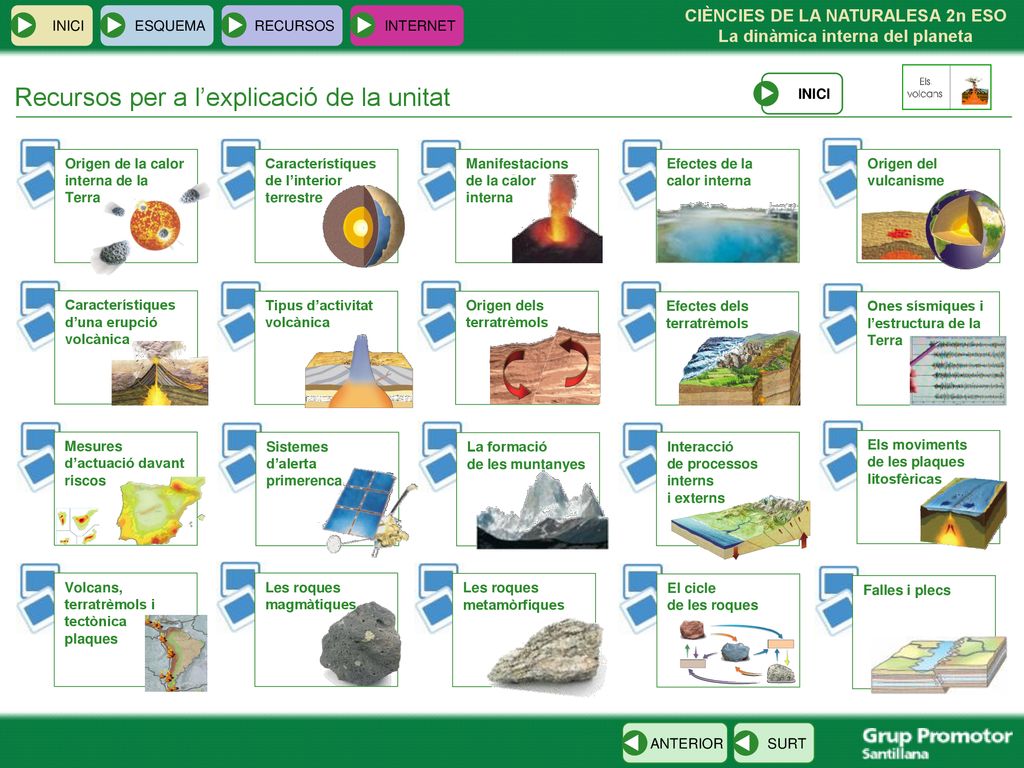

4 Recursos per a l’explicació de la unitat
INICI ESQUEMA RECURSOS INTERNET Recursos per a l’explicació de la unitat INICI Origen de la calor interna de la Terra Característiques de l’interior terrestre Manifestacions de la calor interna Efectes de la calor interna Origen del vulcanisme Característiques d’una erupció volcànica Tipus d’activitat volcànica Origen dels terratrèmols Efectes dels terratrèmols Ones sísmiques i l’estructura de la Terra Mesures d’actuació davant riscos Sistemes d’alerta primerenca La formació de les muntanyes Interacció de processos interns i externs Els moviments de les plaques litosfèricas Les roques magmàtiques Les roques metamòrfiques El cicle de les roques Falles i plecs Volcans, terratrèmols i tectònica de plaques

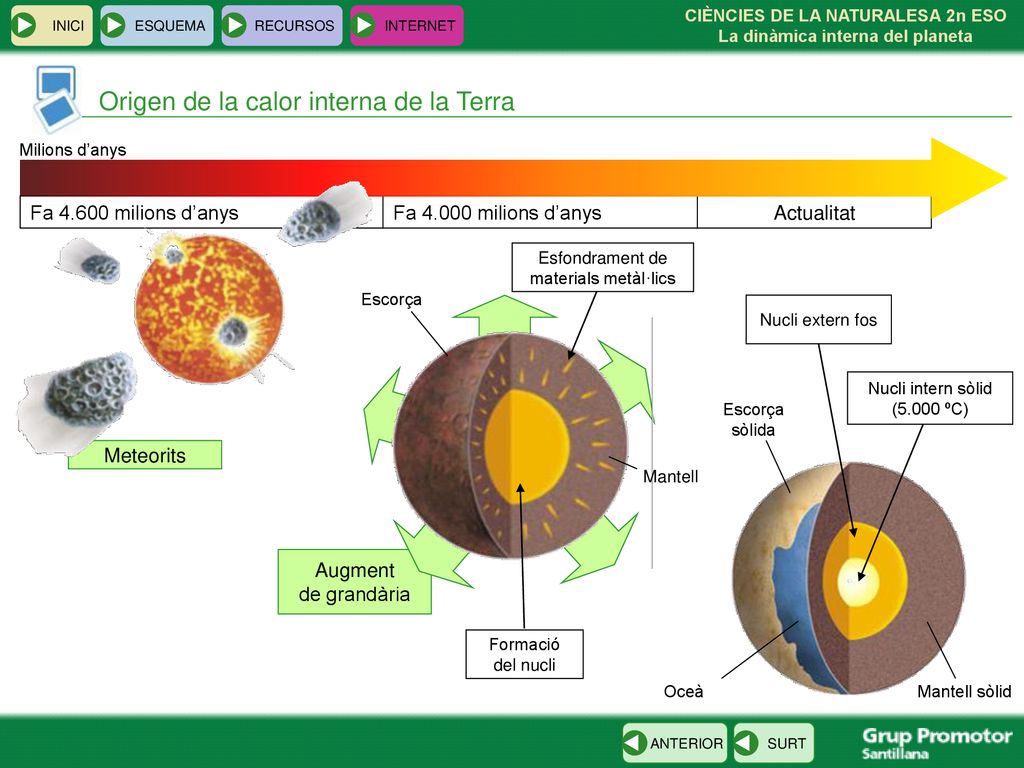

5 Origen de la calor interna de la Terra
INICI ESQUEMA RECURSOS INTERNET Origen de la calor interna de la Terra Milions d’anys Fa milions d’anys Fa milions d’anys Actualitat Esfondrament de materials metàl·lics Escorça Nucli extern fos Nucli intern sòlid (5.000 ºC) Escorça sòlida Meteorits Mantell Augment de grandària Formació del nucli Oceà Mantell sòlid

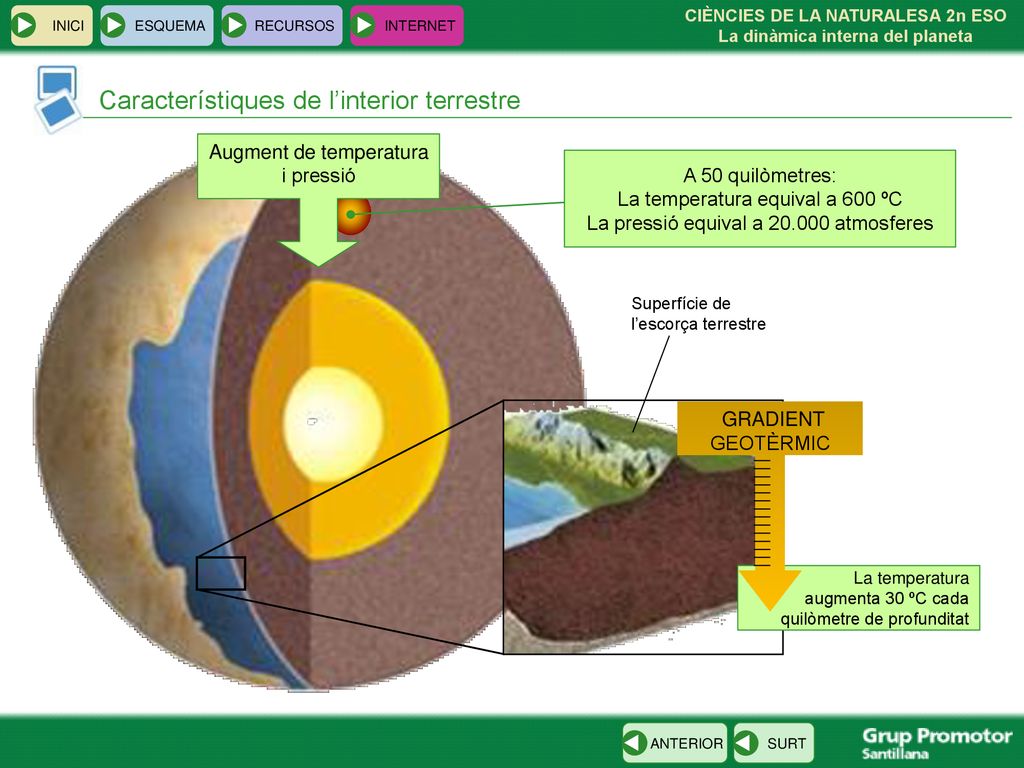

6 Característiques de l’interior terrestre
INICI ESQUEMA RECURSOS INTERNET Característiques de l’interior terrestre Augment de temperatura i pressió A 50 quilòmetres: La temperatura equival a 600 ºC La pressió equival a atmosferes Superfície de l’escorça terrestre GRADIENT GEOTÈRMIC La temperatura augmenta 30 ºC cada quilòmetre de profunditat

7 Manifestacions de la calor interna
INICI ESQUEMA RECURSOS INTERNET Manifestacions de la calor interna Vulcanisme Sortida a la superfície de roques foses en l’interior de l’escorça Deriva continental Desplaçaments horitzontals dels continents Terratrèmols Moviments bruscos i breus de l’escorça Isostàsia Moviments verticals lents de l’escorça

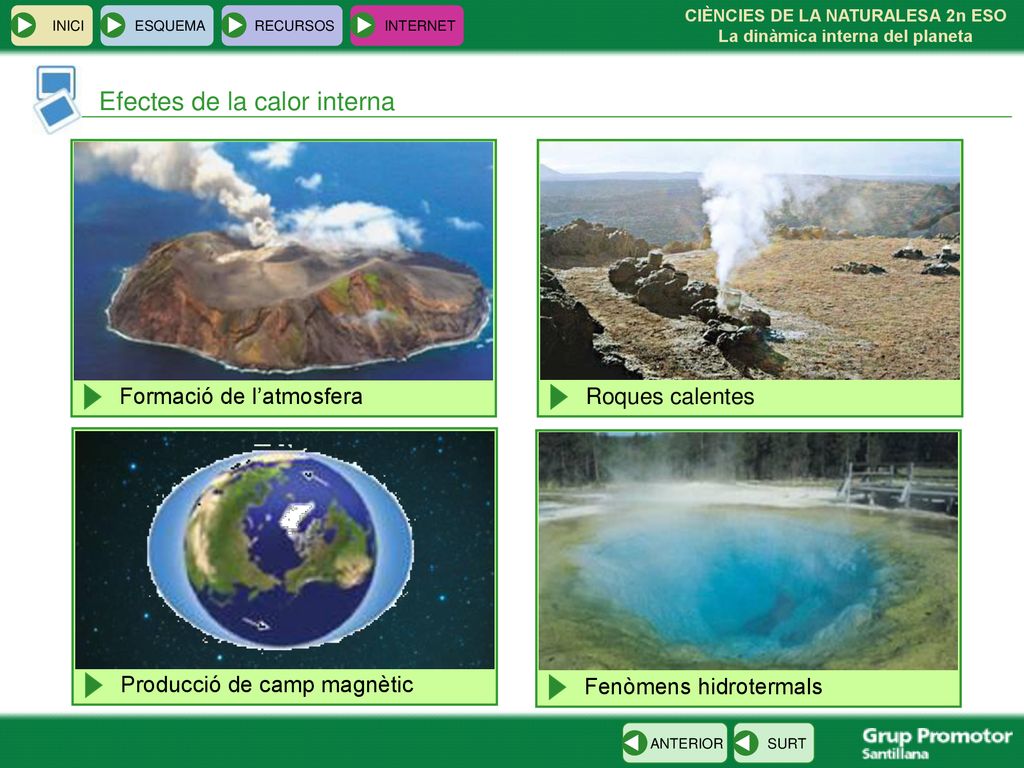

8 Efectes de la calor interna
INICI ESQUEMA RECURSOS INTERNET Efectes de la calor interna Formació de l’atmosfera Roques calentes Producció de camp magnètic Fenòmens hidrotermals

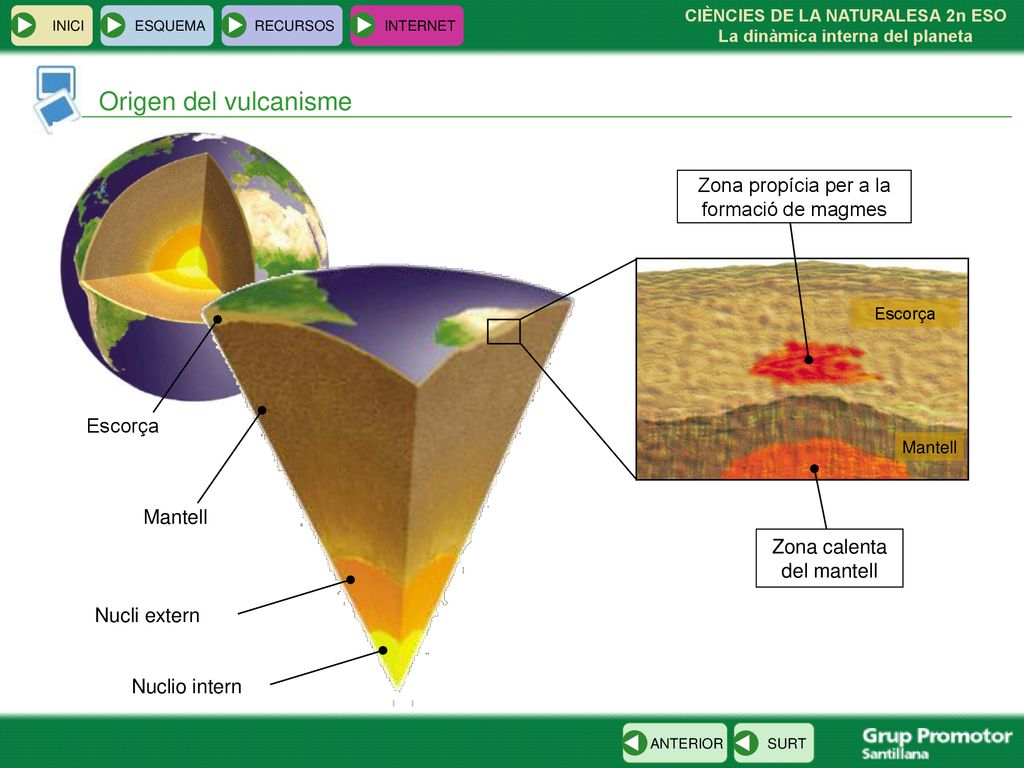

9 Origen del vulcanisme Zona propícia per a la formació de magmes
INICI ESQUEMA RECURSOS INTERNET Origen del vulcanisme Zona propícia per a la formació de magmes Escorça Escorça Mantell Mantell Zona calenta del mantell Nucli extern Nuclio intern

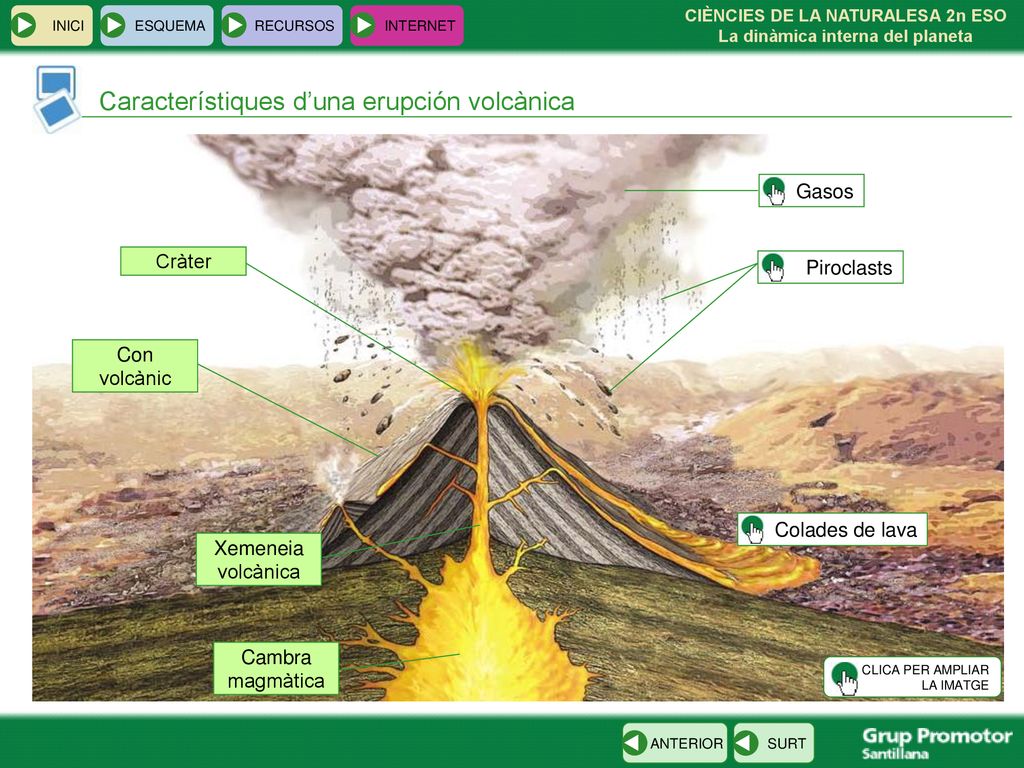

10 Característiques d’una erupción volcànica
INICI ESQUEMA RECURSOS INTERNET Característiques d’una erupción volcànica Gasos Cràter Piroclasts Con volcànic Colades de lava Xemeneia volcànica Cambra magmàtica CLICA PER AMPLIAR LA IMATGE

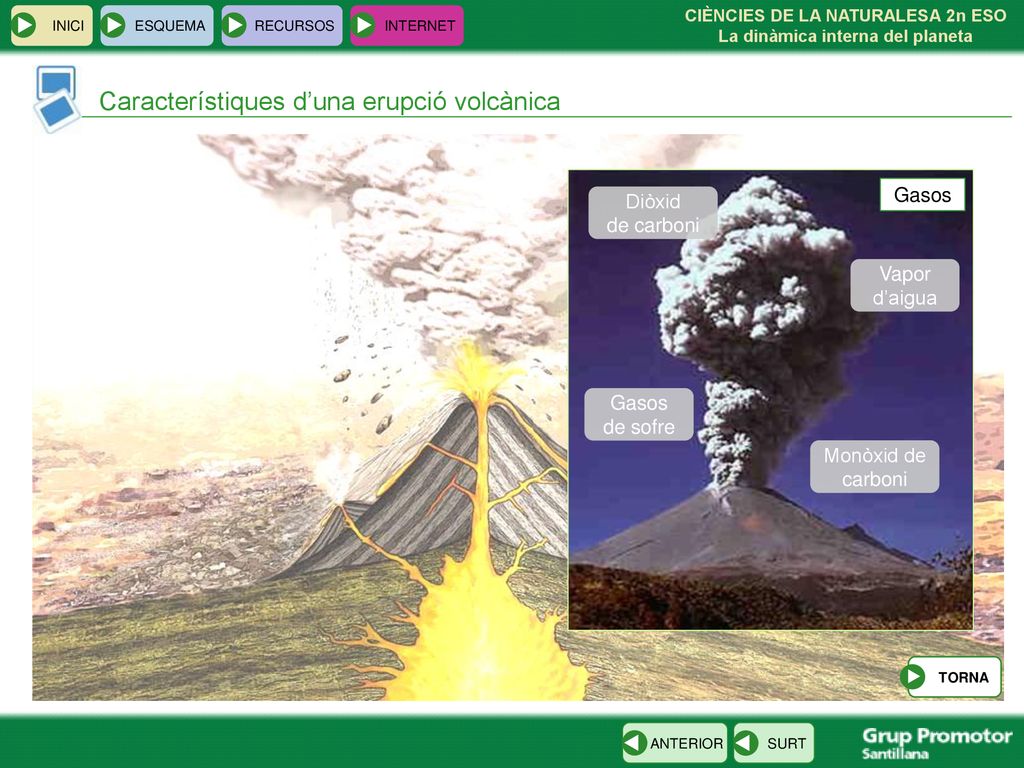

11 Característiques d’una erupció volcànica
INICI ESQUEMA RECURSOS INTERNET Característiques d’una erupció volcànica Gasos Diòxid de carboni Vapor d’aigua Gasos de sofre Monòxid de carboni TORNA

12 Característiques d’una erupció volcànica
INICI ESQUEMA RECURSOS INTERNET Característiques d’una erupció volcànica Piroclasts Cendres volcàniques Lapil·li Bomba volcànica TORNA

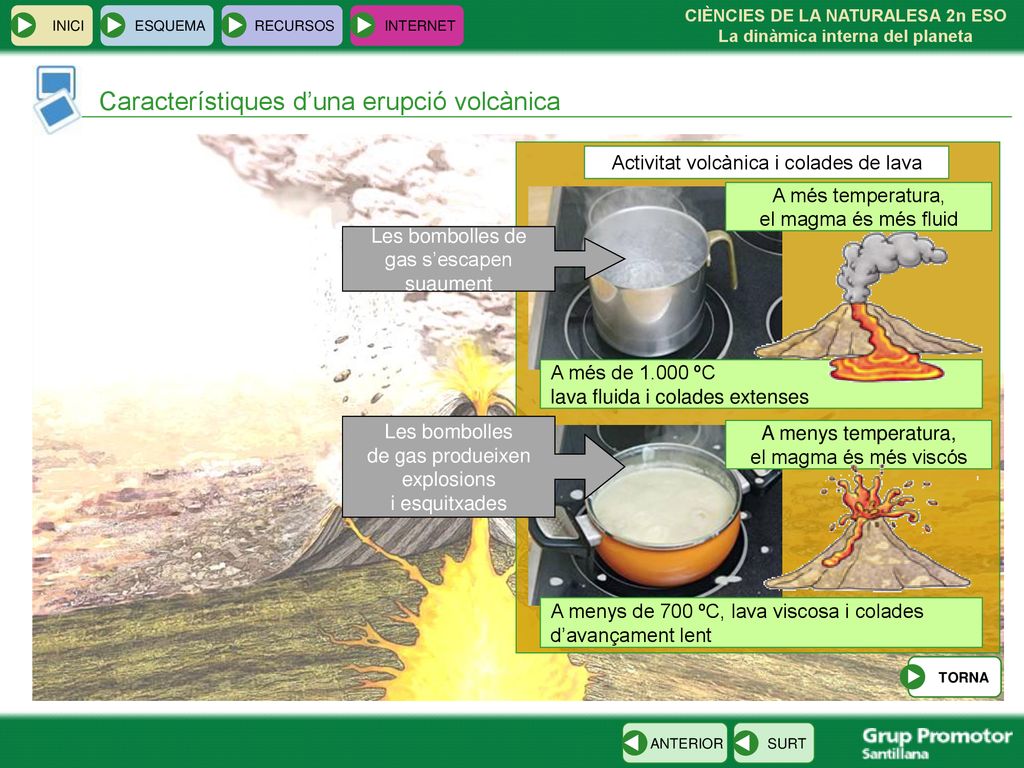

13 Característiques d’una erupció volcànica
INICI ESQUEMA RECURSOS INTERNET Característiques d’una erupció volcànica Activitat volcànica i colades de lava A més temperatura, el magma és més fluid Les bombolles de gas s’escapen suaument A més de ºC lava fluida i colades extenses Les bombolles de gas produeixen explosions i esquitxades A menys temperatura, el magma és més viscós A menys de 700 ºC, lava viscosa i colades d’avançament lent TORNA

14 Tipus d’activitat volcànica
INICI ESQUEMA RECURSOS INTERNET Tipus d’activitat volcànica CLICA EN LES FLETXES PER CONÈIXER-NE MÉS DETALLS ACTIVITAT HAWAIANA ACTIVITAT ESTROMBOLIANA ACTIVITAT VULCANIANA

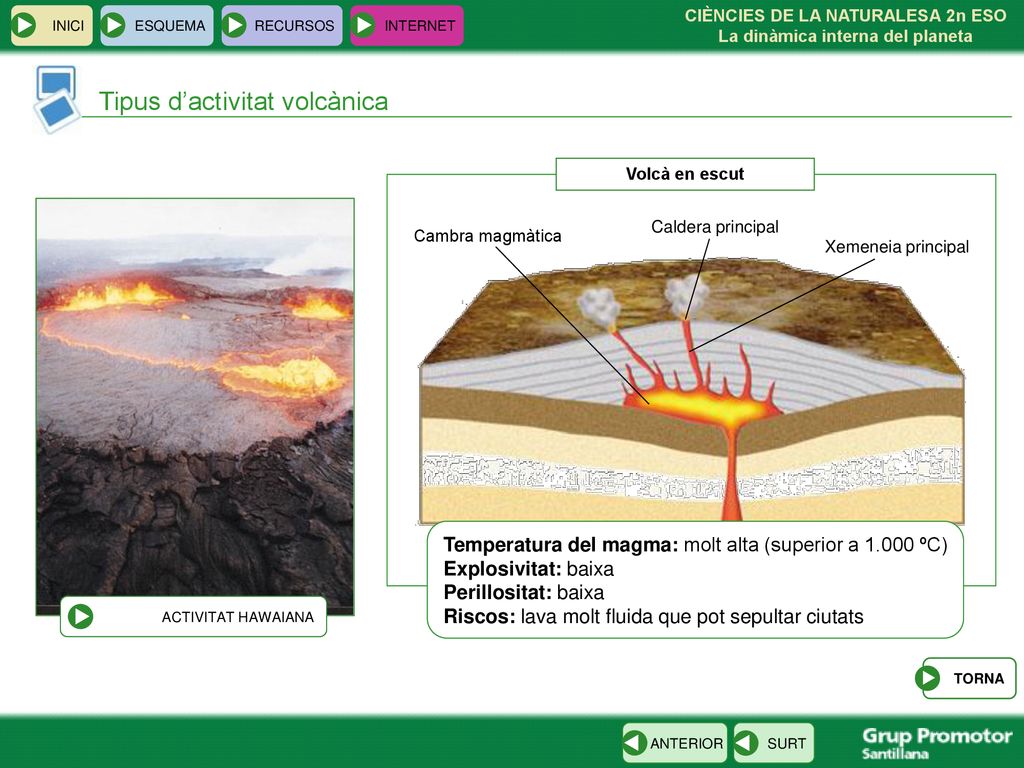

15 Tipus d’activitat volcànica
INICI ESQUEMA RECURSOS INTERNET Tipus d’activitat volcànica Volcà en escut Caldera principal Cambra magmàtica Xemeneia principal Temperatura del magma: molt alta (superior a ºC) Explosivitat: baixa Perillositat: baixa Riscos: lava molt fluida que pot sepultar ciutats ACTIVITAT HAWAIANA TORNA

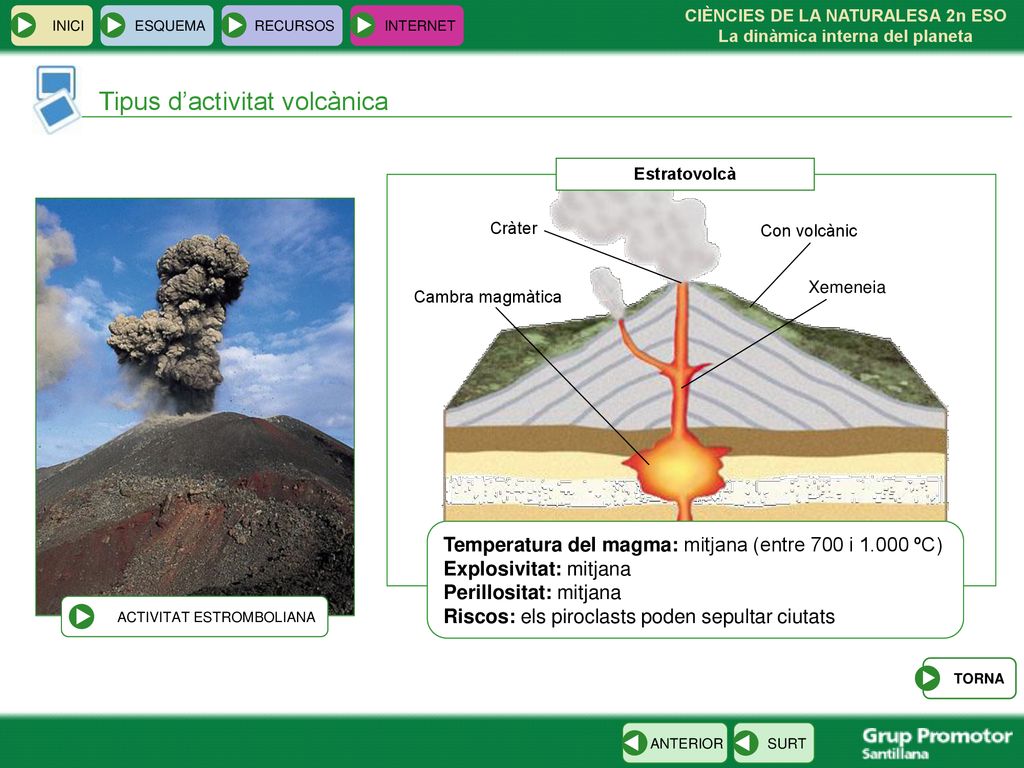

16 Tipus d’activitat volcànica
INICI ESQUEMA RECURSOS INTERNET Tipus d’activitat volcànica Estratovolcà Cràter Con volcànic Xemeneia Cambra magmàtica Temperatura del magma: mitjana (entre 700 i ºC) Explosivitat: mitjana Perillositat: mitjana Riscos: els piroclasts poden sepultar ciutats ACTIVITAT ESTROMBOLIANA TORNA

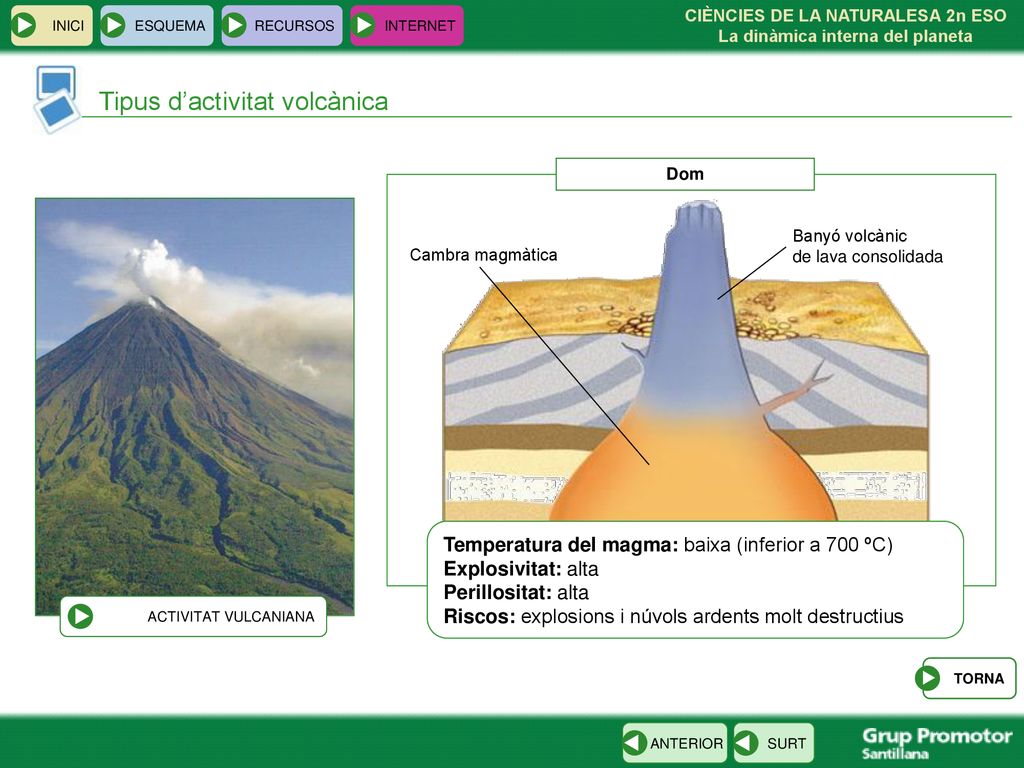

17 Tipus d’activitat volcànica
INICI ESQUEMA RECURSOS INTERNET Tipus d’activitat volcànica Dom Banyó volcànic de lava consolidada Cambra magmàtica Temperatura del magma: baixa (inferior a 700 ºC) Explosivitat: alta Perillositat: alta Riscos: explosions i núvols ardents molt destructius ACTIVITAT VULCANIANA TORNA

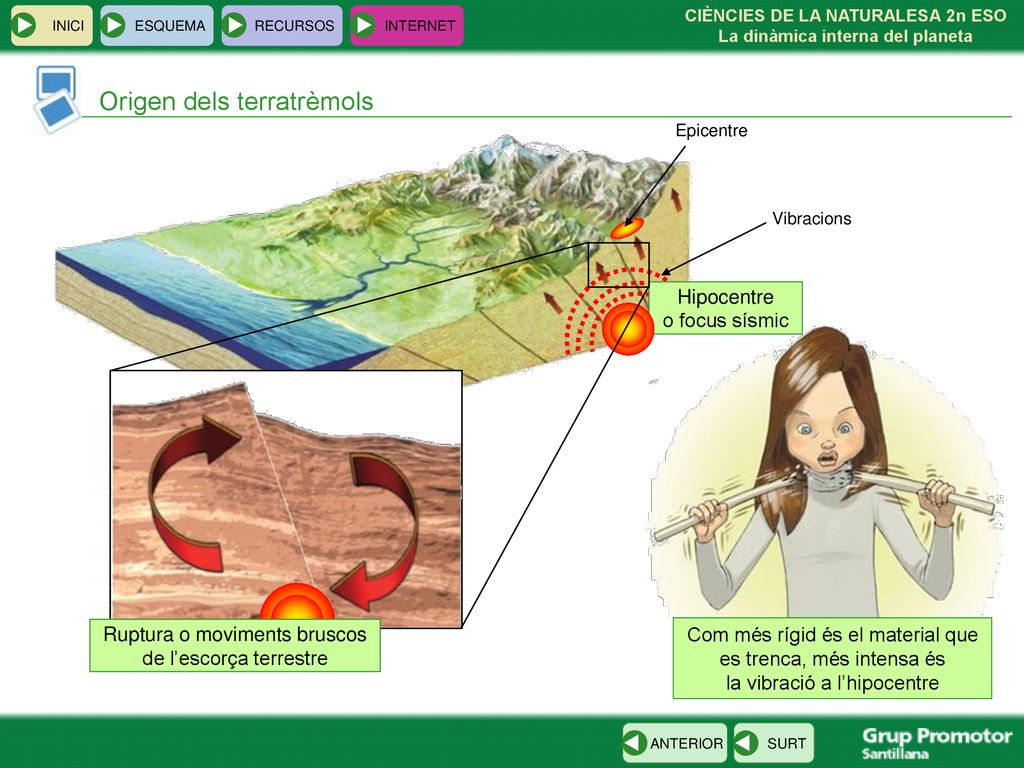

18 Origen dels terratrèmols
INICI ESQUEMA RECURSOS INTERNET Origen dels terratrèmols Epicentre Vibracions Hipocentre o focus sísmic Ruptura o moviments bruscos de l’escorça terrestre Com més rígid és el material que es trenca, més intensa és la vibració a l’hipocentre

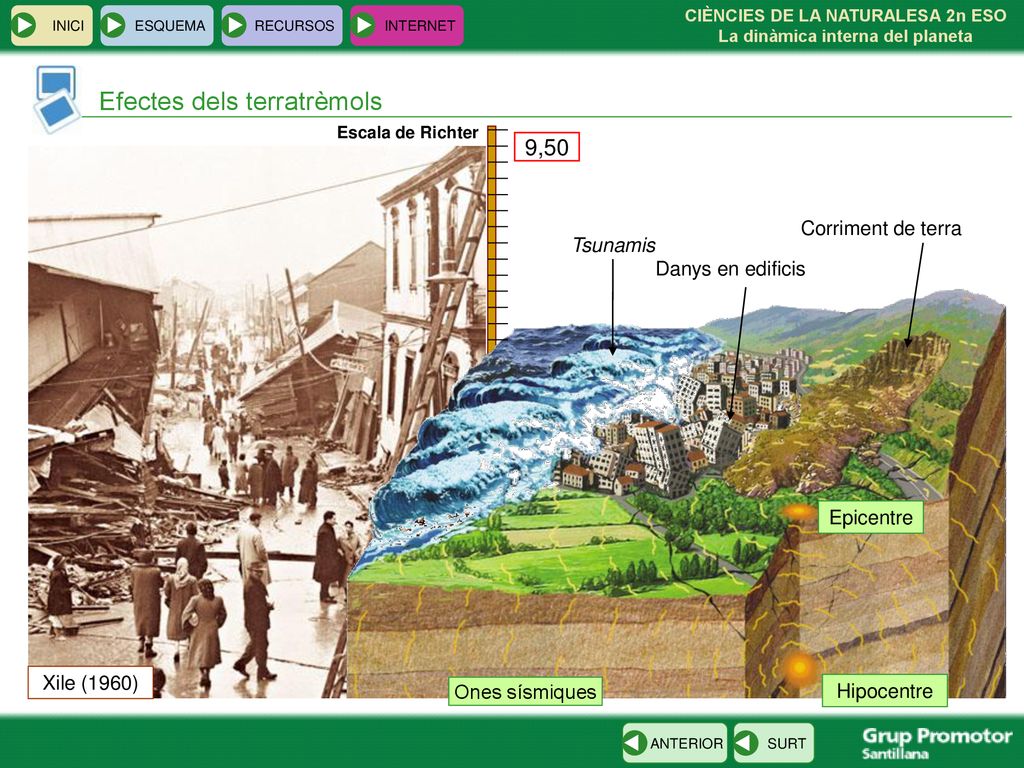

19 Efectes dels terratrèmols
INICI ESQUEMA RECURSOS INTERNET Efectes dels terratrèmols Escala de Richter 9,50 Corriment de terra Tsunamis Danys en edificis Epicentre Xile (1960) Ones sísmiques Hipocentre

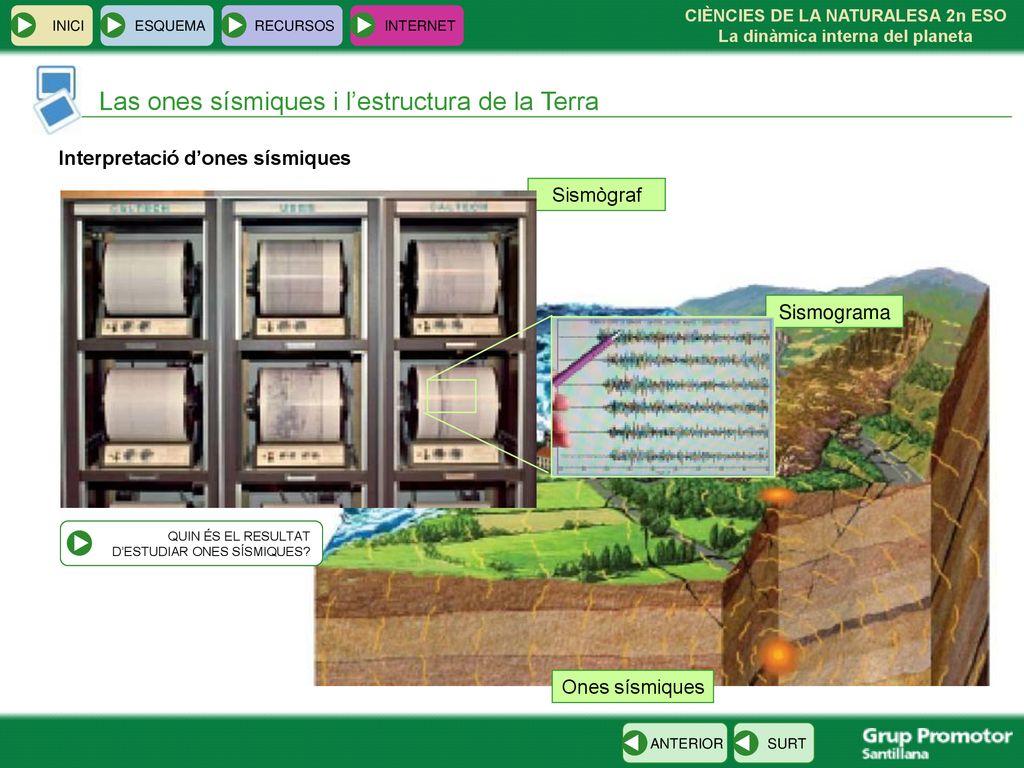

20 Las ones sísmiques i l’estructura de la Terra
INICI ESQUEMA RECURSOS INTERNET Las ones sísmiques i l’estructura de la Terra Interpretació d’ones sísmiques Sismògraf Sismograma QUIN ÉS EL RESULTAT D’ESTUDIAR ONES SÍSMIQUES? Ones sísmiques

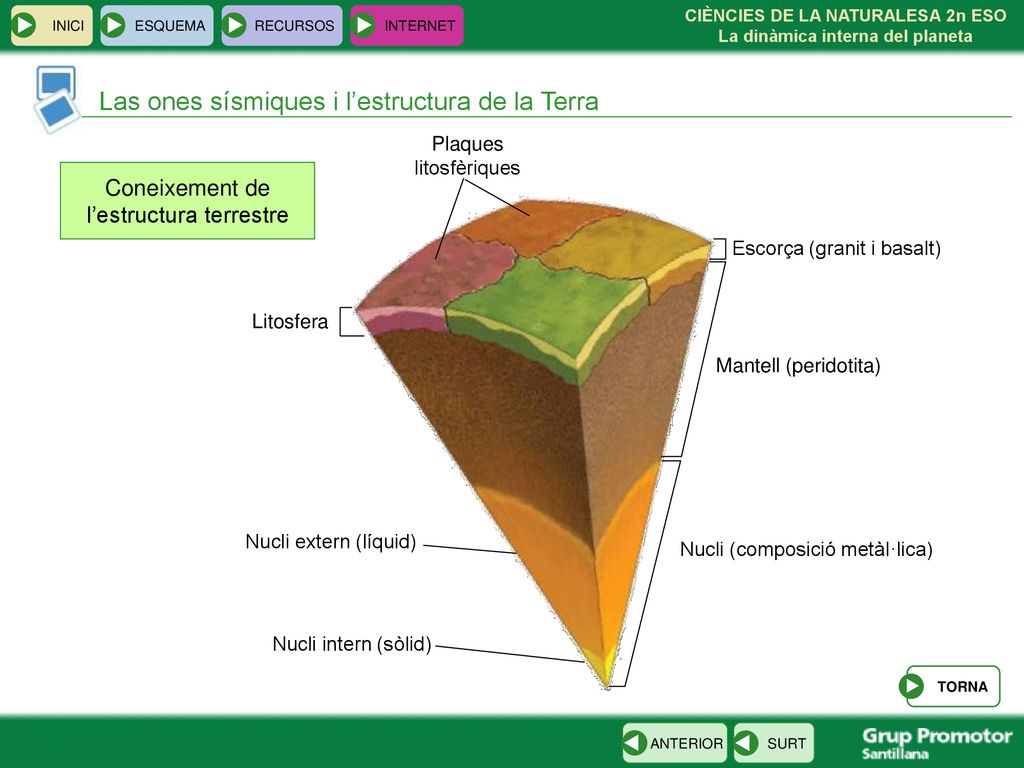

21 Las ones sísmiques i l’estructura de la Terra
INICI ESQUEMA RECURSOS INTERNET Las ones sísmiques i l’estructura de la Terra Plaques litosfèriques Coneixement de l’estructura terrestre Escorça (granit i basalt) Litosfera Mantell (peridotita) Nucli extern (líquid) Nucli (composició metàl·lica) Nucli intern (sòlid) TORNA

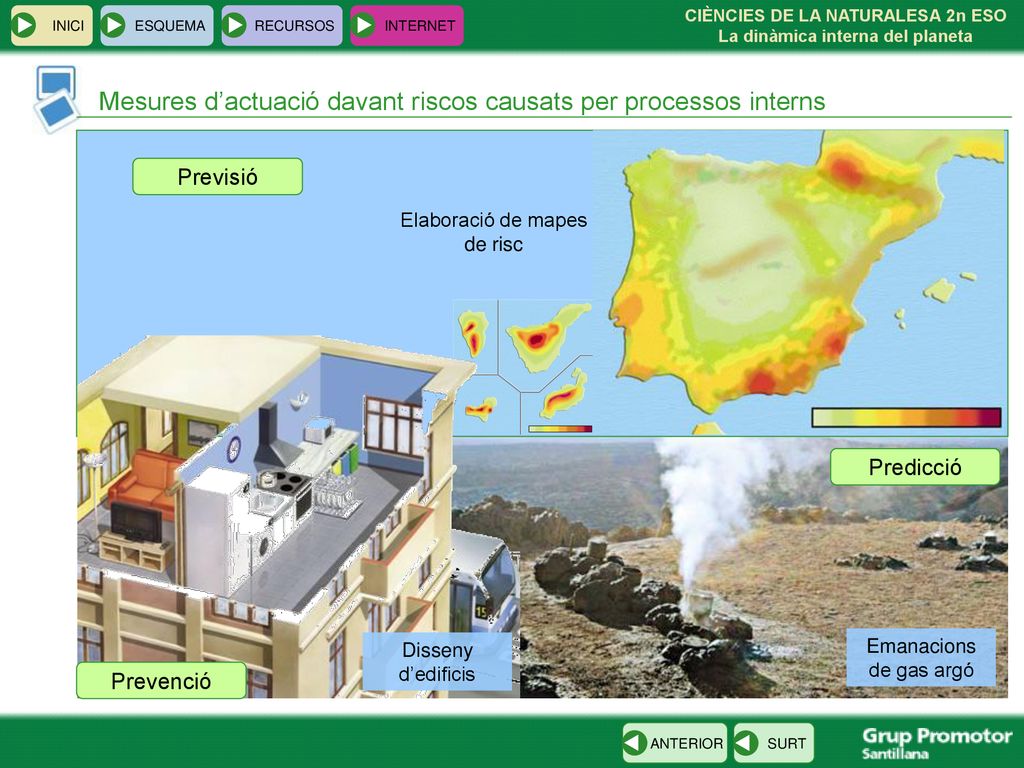

22 Elaboració de mapes de risc
INICI ESQUEMA RECURSOS INTERNET Mesures d’actuació davant riscos causats per processos interns Previsió Elaboració de mapes de risc Predicció Disseny d’edificis Emanacions de gas argó Prevenció

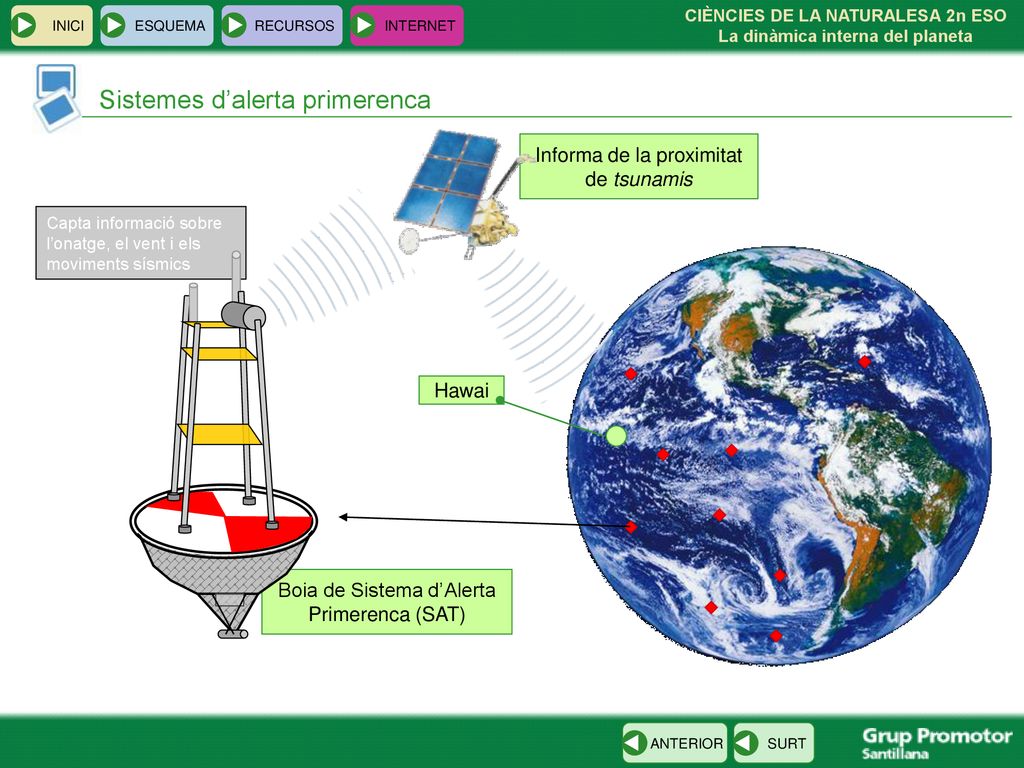

23 Sistemes d’alerta primerenca
INICI ESQUEMA RECURSOS INTERNET Sistemes d’alerta primerenca Informa de la proximitat de tsunamis Capta informació sobre l’onatge, el vent i els moviments sísmics Hawai Boia de Sistema d’Alerta Primerenca (SAT)

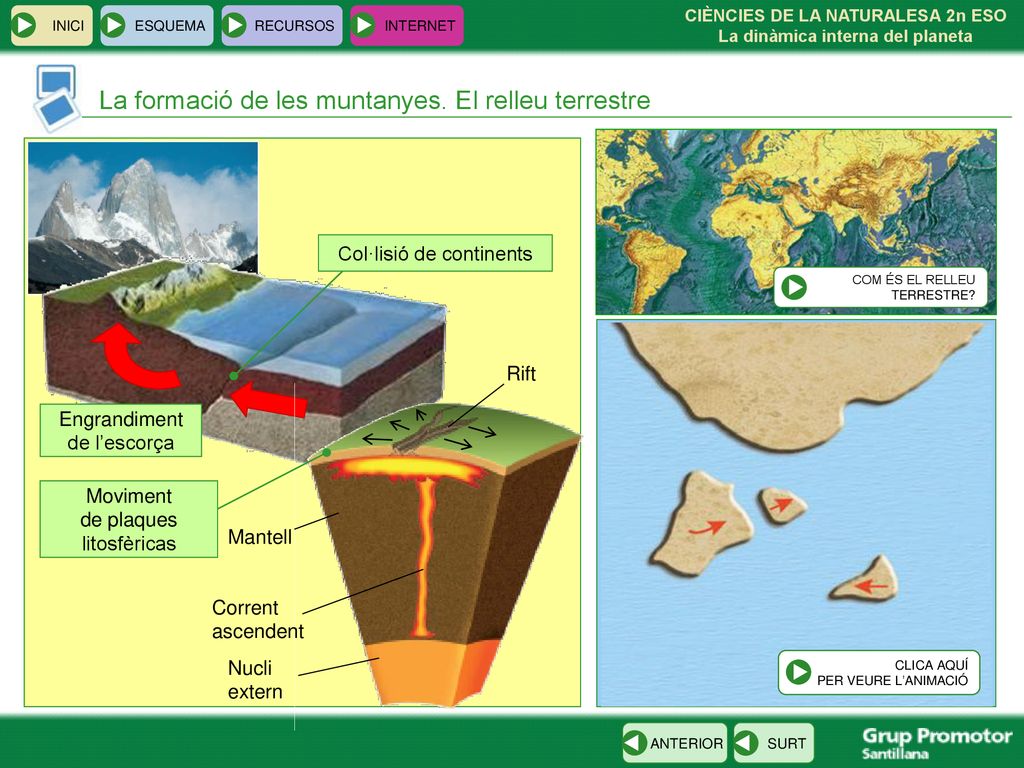

24 La formació de les muntanyes. El relleu terrestre
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. El relleu terrestre Col·lisió de continents COM ÉS EL RELLEU TERRESTRE? Rift Engrandiment de l’escorça Moviment de plaques litosfèricas Mantell Corrent ascendent Nucli extern

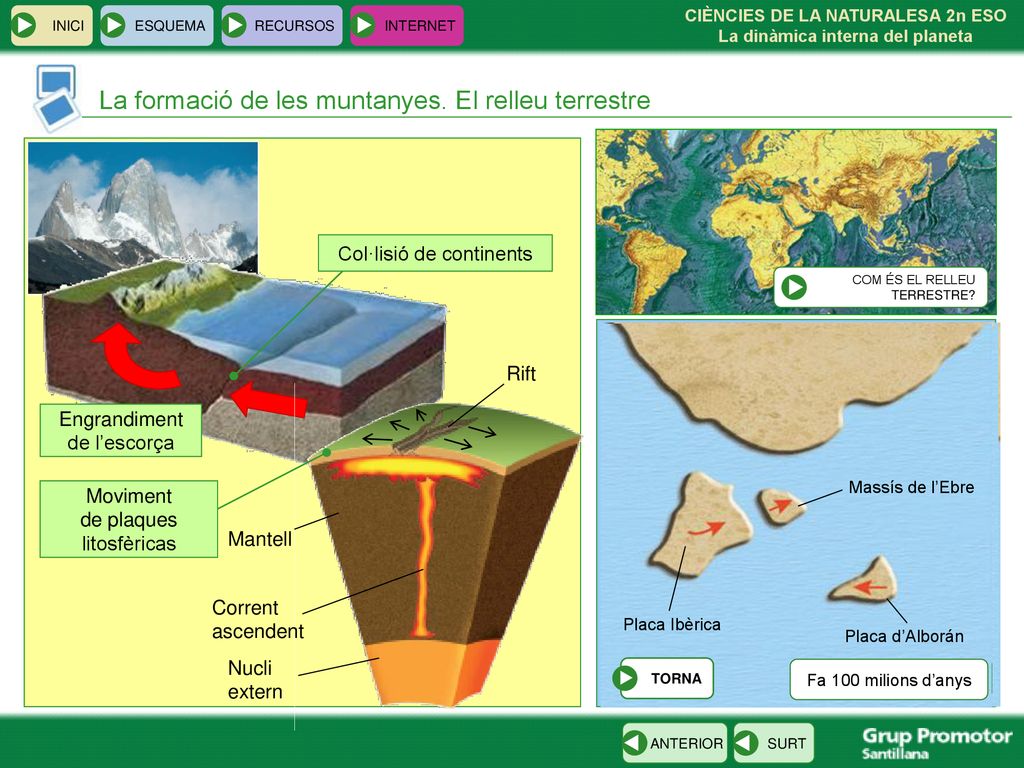

25 La formació de les muntanyes. El relleu terrestre
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. El relleu terrestre Col·lisió de continents COM ÉS EL RELLEU TERRESTRE? Rift Engrandiment de l’escorça Euràsia Massís de l’Ebre Moviment de plaques litosfèricas Pirineus Mantell Placa Ibèrica Placa Ibèrica Corrent ascendent Bètiques Placa d’Alborán Placa d’Alborán Nucli extern TORNA Fa 100 milions d’anys Fa 60 milions d’anys Fa 20 milions d’anys

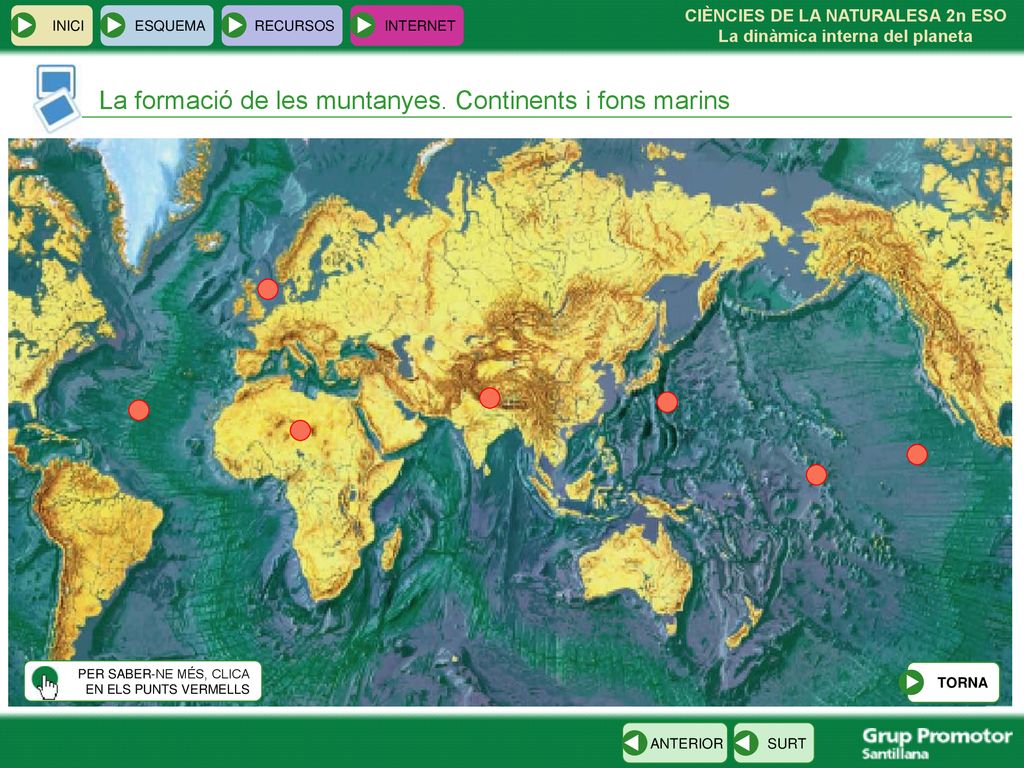

26 La formació de les muntanyes. Continents i fons marins
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

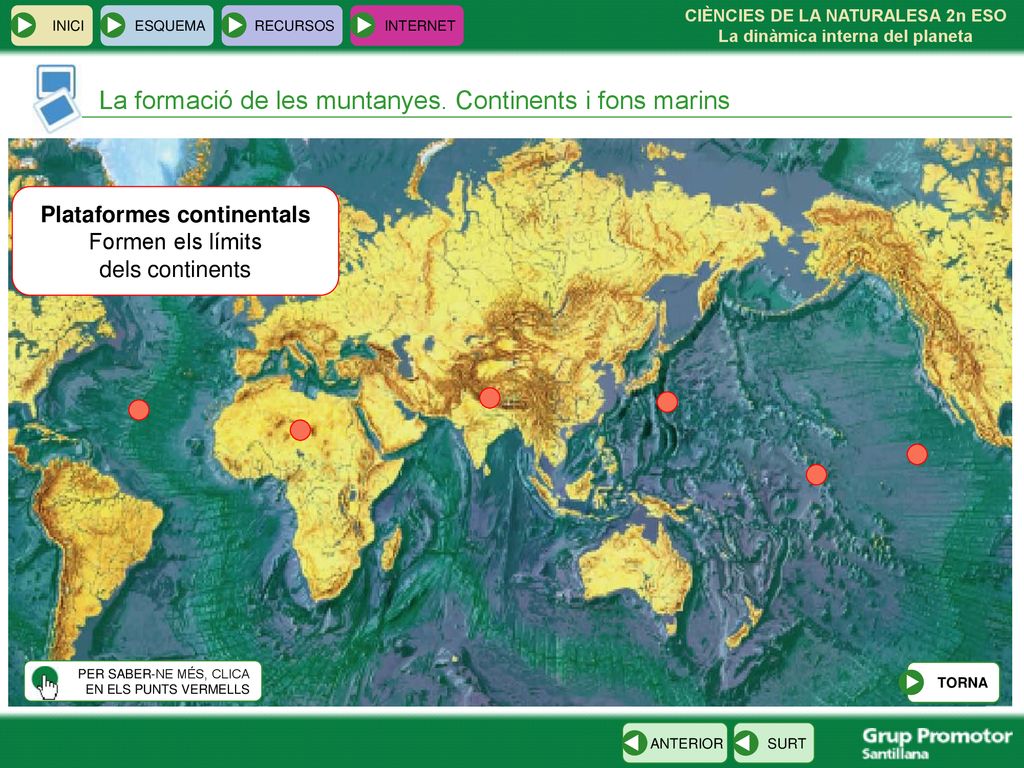

27 Plataformes continentals
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Plataformes continentals Formen els límits dels continents PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

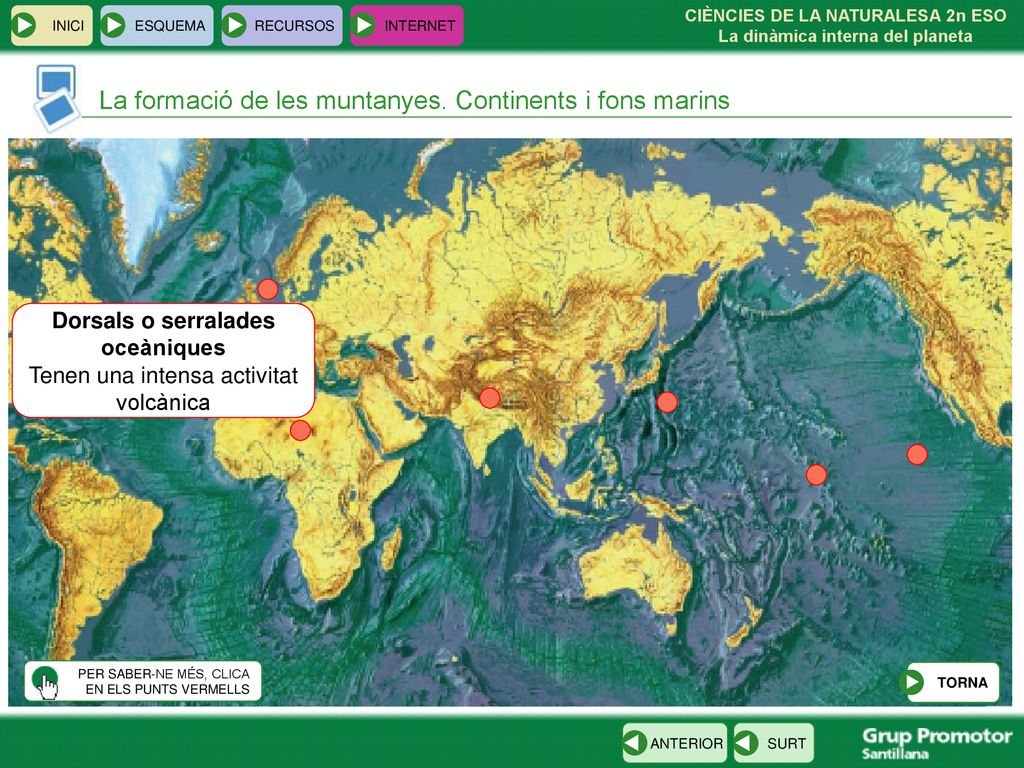

28 Dorsals o serralades oceàniques
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Dorsals o serralades oceàniques Tenen una intensa activitat volcànica PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

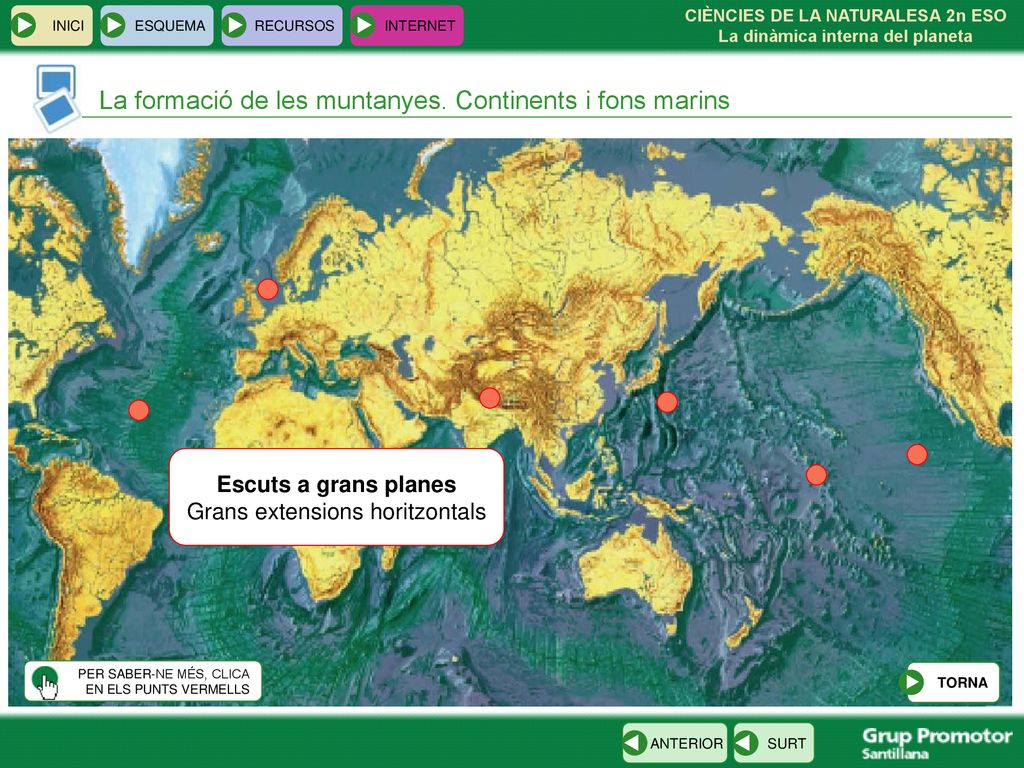

29 Grans extensions horitzontals
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Escuts a grans planes Grans extensions horitzontals PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

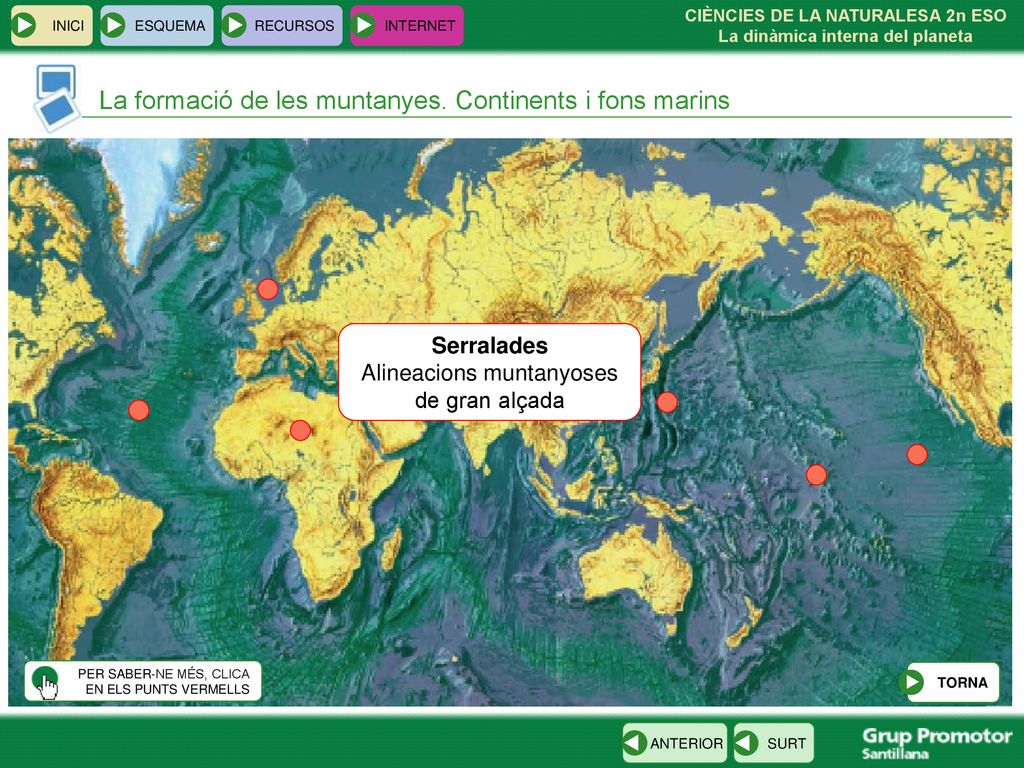

30 Alineacions muntanyoses de gran alçada
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Serralades Alineacions muntanyoses de gran alçada PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

31 La formació de les muntanyes. Continents i fons marins
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Fosses oceàniques Zones més profundes dels oceans PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

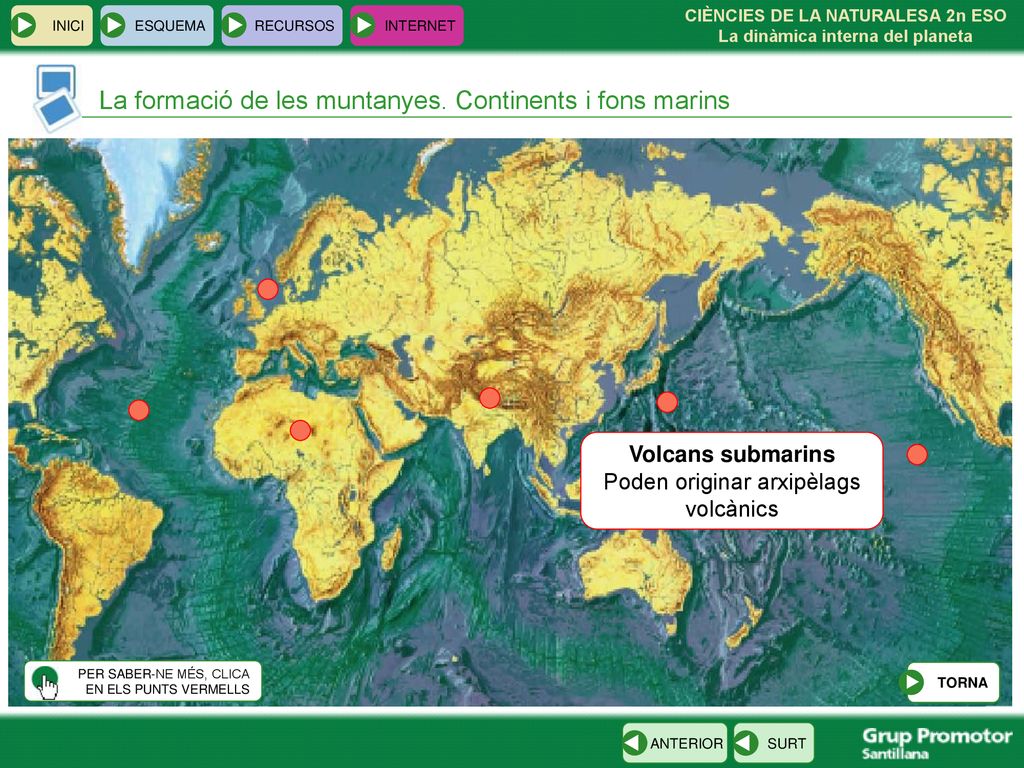

32 Poden originar arxipèlags volcànics
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Volcans submarins Poden originar arxipèlags volcànics PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

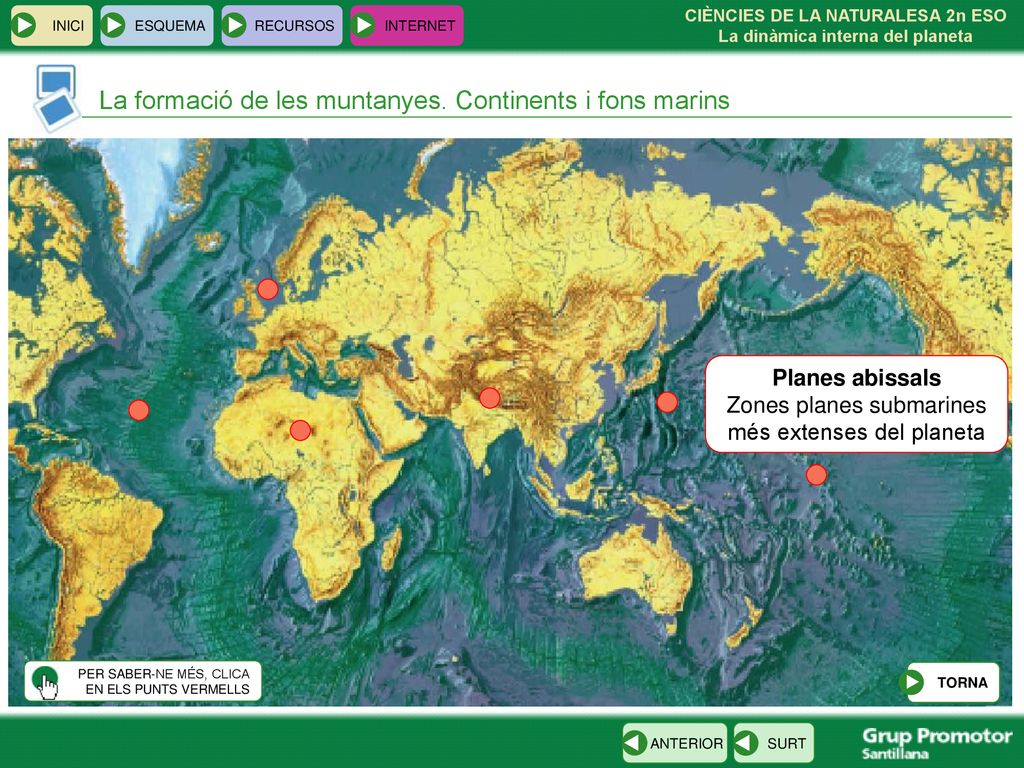

33 Zones planes submarines més extenses del planeta
INICI ESQUEMA RECURSOS INTERNET La formació de les muntanyes. Continents i fons marins Planes abissals Zones planes submarines més extenses del planeta PER SABER-NE MÉS, CLICA EN ELS PUNTS VERMELLS TORNA

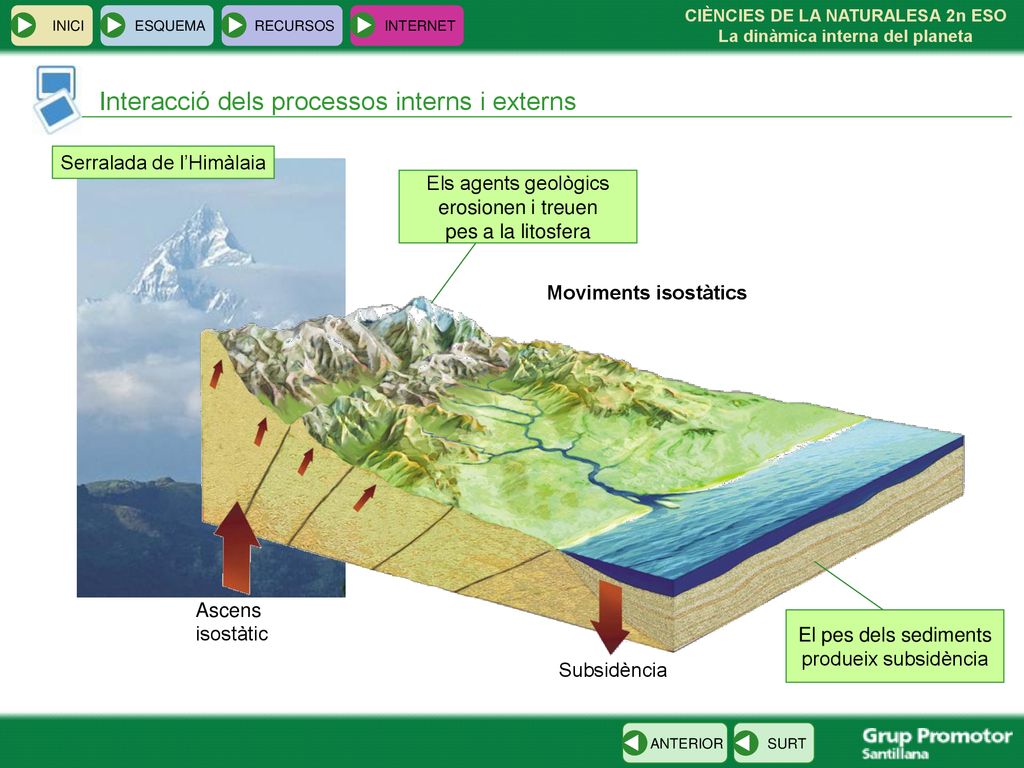

34 Interacció dels processos interns i externs
INICI ESQUEMA RECURSOS INTERNET Interacció dels processos interns i externs Serralada de l’Himàlaia Els agents geològics erosionen i treuen pes a la litosfera Moviments isostàtics Ascens isostàtic El pes dels sediments produeix subsidència Subsidència

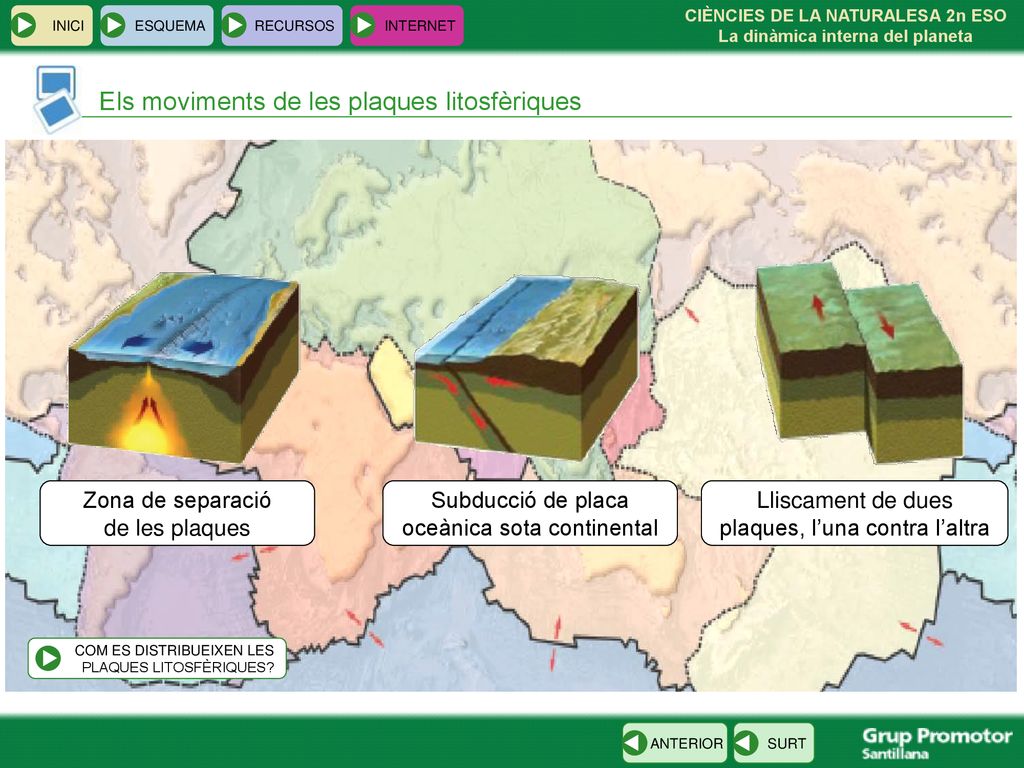

35 Els moviments de les plaques litosfèriques
INICI ESQUEMA RECURSOS INTERNET Els moviments de les plaques litosfèriques Zona de separació de les plaques Subducció de placa oceànica sota continental Lliscament de dues plaques, l’una contra l’altra COM ES DISTRIBUEIXEN LES PLAQUES LITOSFÈRIQUES?

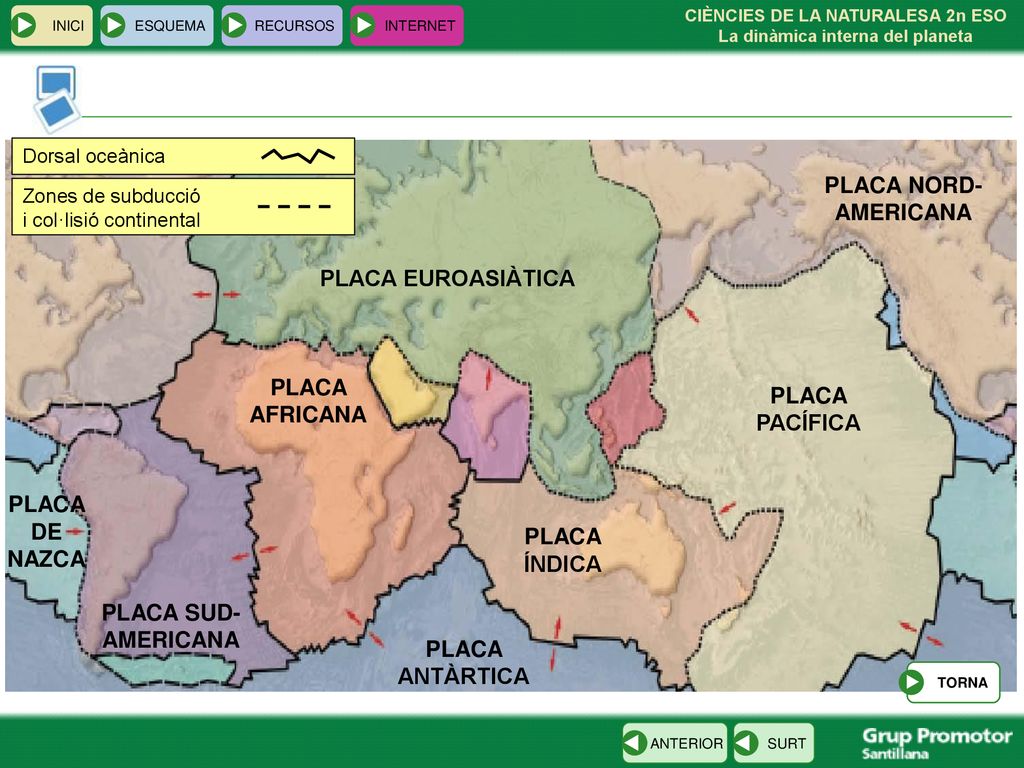

36 PLACA NORD-AMERICANA PLACA EUROASIÀTICA PLACA AFRICANA PLACA PACÍFICA
INICI ESQUEMA RECURSOS INTERNET Dorsal oceànica PLACA NORD-AMERICANA Zones de subducció i col·lisió continental PLACA EUROASIÀTICA PLACA AFRICANA PLACA PACÍFICA PLACA DE NAZCA PLACA ÍNDICA PLACA SUD-AMERICANA PLACA ANTÀRTICA TORNA

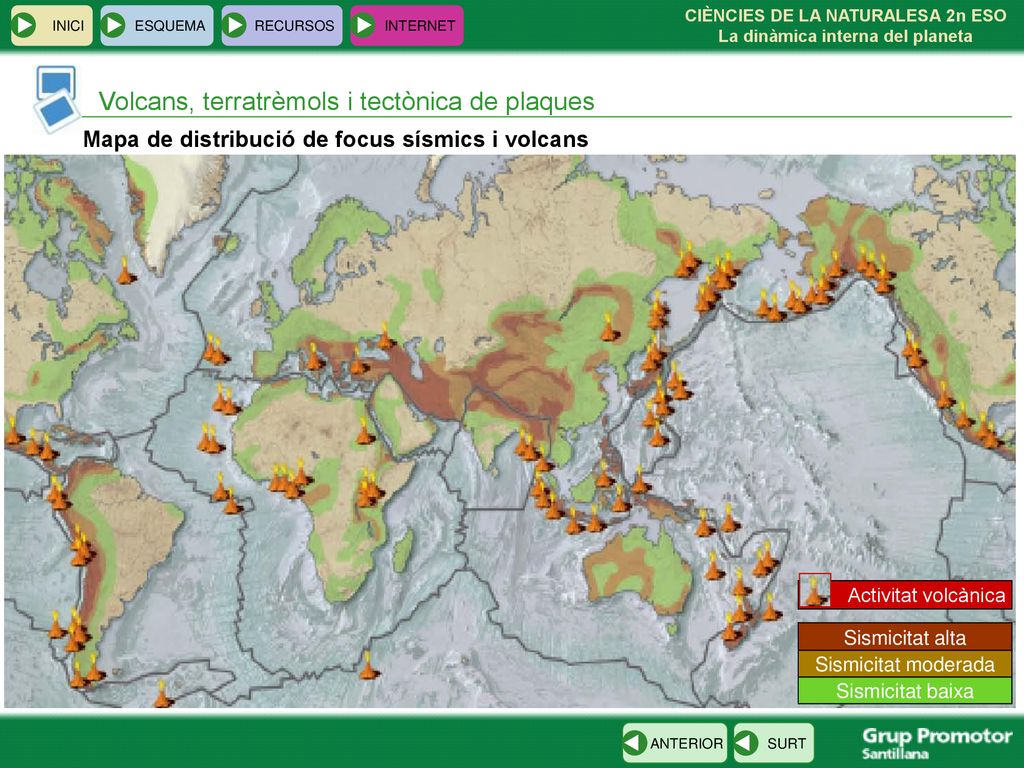

37 Volcans, terratrèmols i tectònica de plaques
INICI ESQUEMA RECURSOS INTERNET Volcans, terratrèmols i tectònica de plaques Mapa de distribució de focus sísmics i volcans Activitat volcànica Sismicitat alta Sismicitat moderada Sismicitat baixa

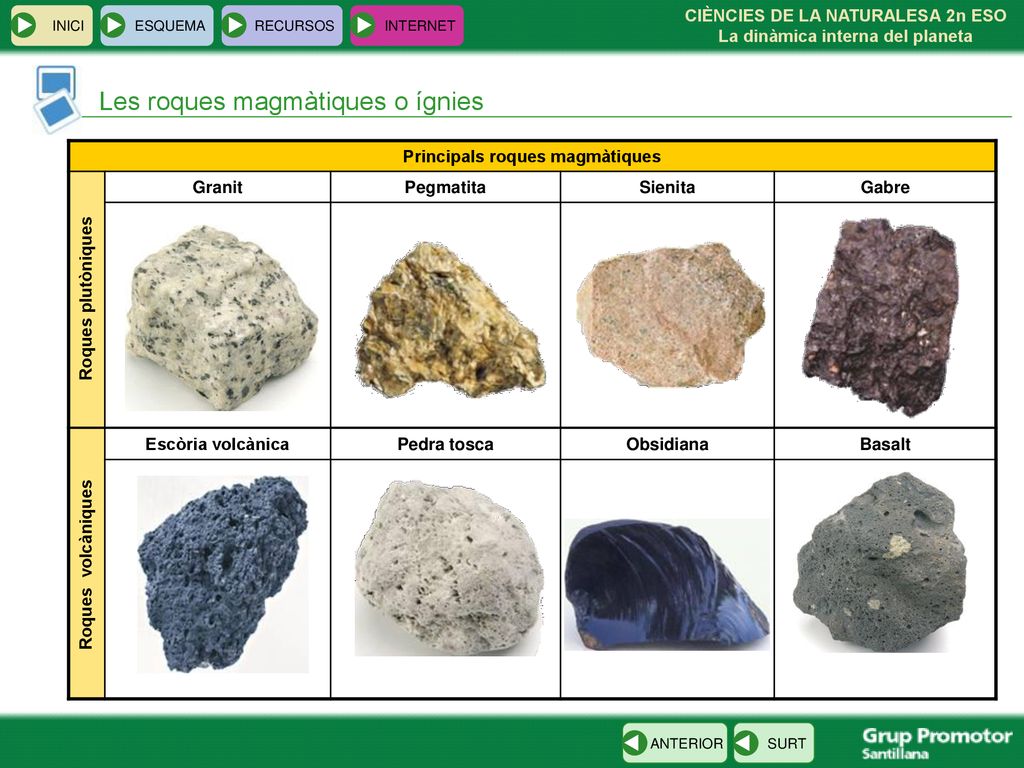

38 Principals roques magmàtiques
INICI ESQUEMA RECURSOS INTERNET Les roques magmàtiques o ígnies Principals roques magmàtiques Granit Pegmatita Sienita Gabre Escòria volcànica Pedra tosca Obsidiana Basalt Roques plutòniques Roques volcàniques

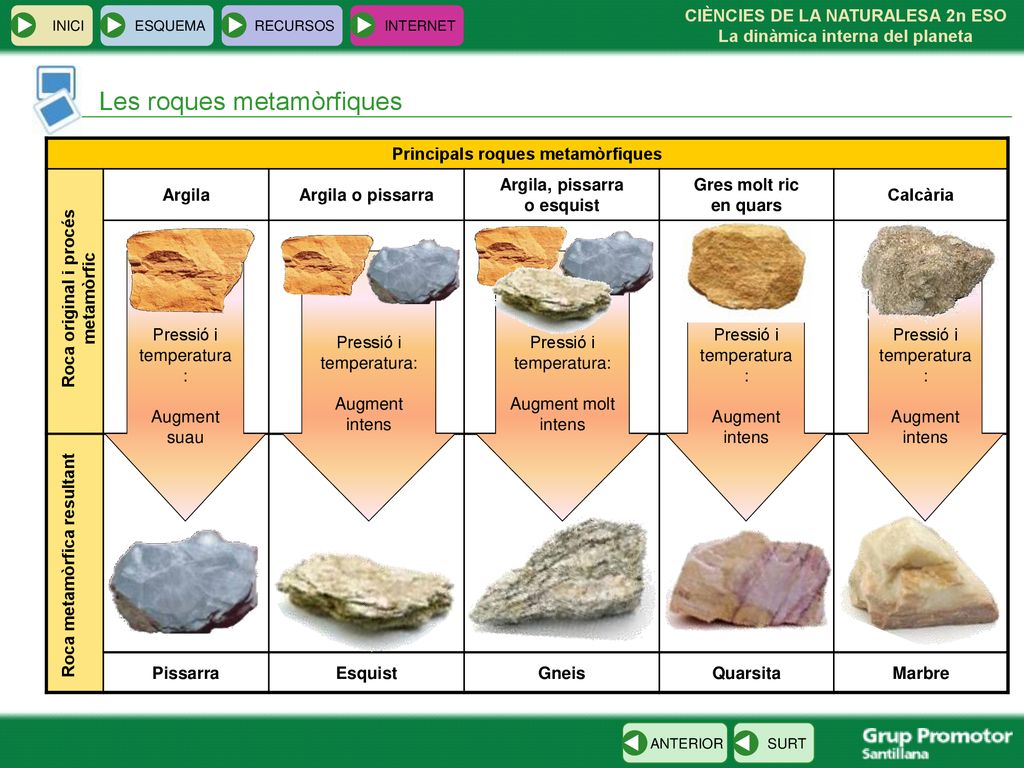

39 Les roques metamòrfiques
INICI ESQUEMA RECURSOS INTERNET Les roques metamòrfiques Principals roques metamòrfiques Argila Argila o pissarra Argila, pissarra o esquist Gres molt ric en quars Calcària Pissarra Esquist Gneis Quarsita Marbre Pressió i temperatura: Augment suau Pressió i temperatura: Augment intens Pressió i temperatura: Augment molt intens Pressió i temperatura: Augment intens Pressió i temperatura: Augment intens Roca original i procés metamòrfic Roca metamòrfica resultant

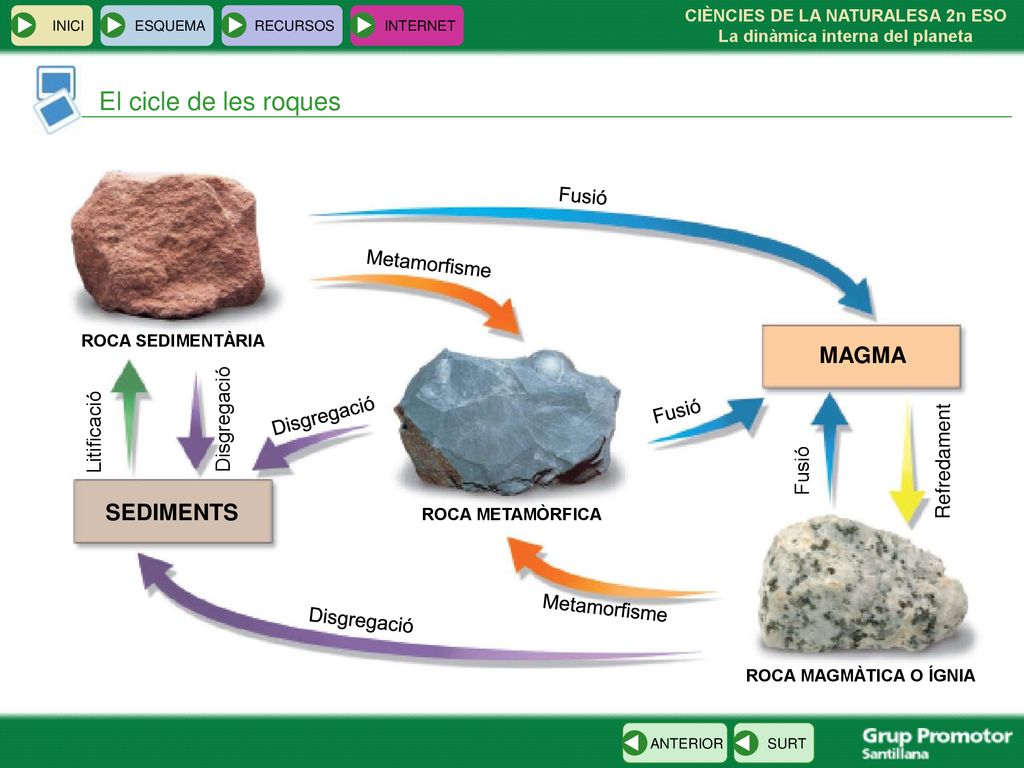

40 El cicle de les roques MAGMA SEDIMENTS Fusió Metamorfisme Disgregació
INICI ESQUEMA RECURSOS INTERNET El cicle de les roques Fusió Metamorfisme ROCA SEDIMENTÀRIA MAGMA Litificació Disgregació Fusió Disgregació Fusió Refredament SEDIMENTS ROCA METAMÒRFICA Metamorfisme Disgregació ROCA MAGMÀTICA O ÍGNIA

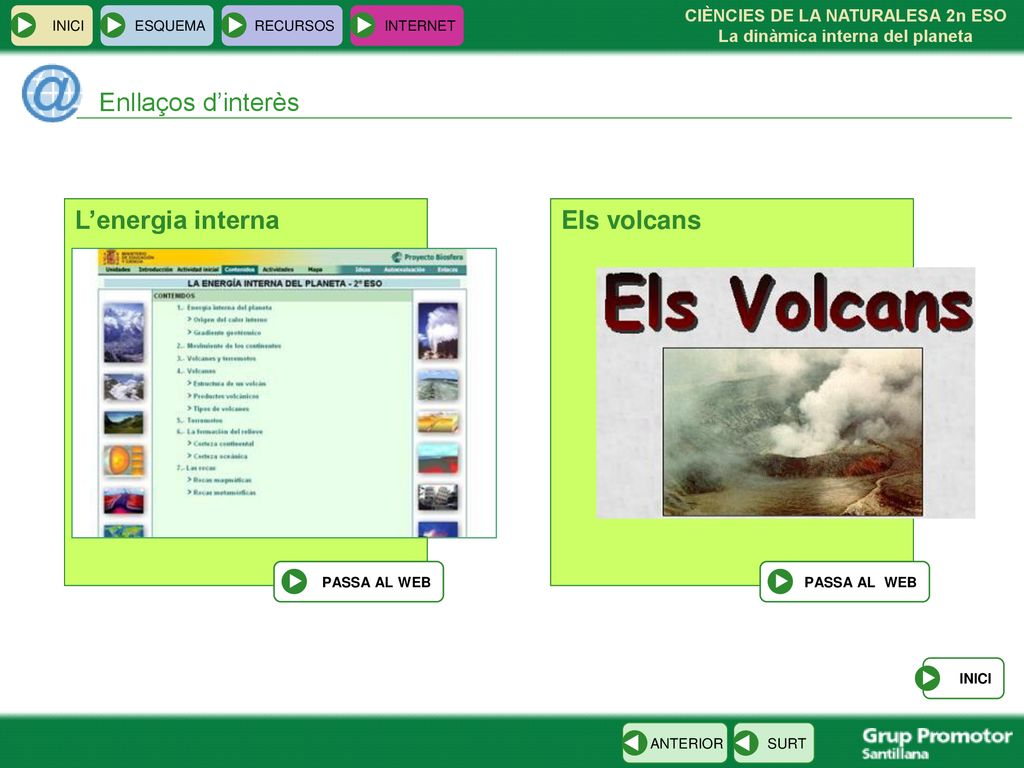

41 Enllaços d’interès L’energia interna Els volcans INICI ESQUEMA
RECURSOS INTERNET Enllaços d’interès L’energia interna PASSA AL WEB Els volcans PASSA AL WEB INICI

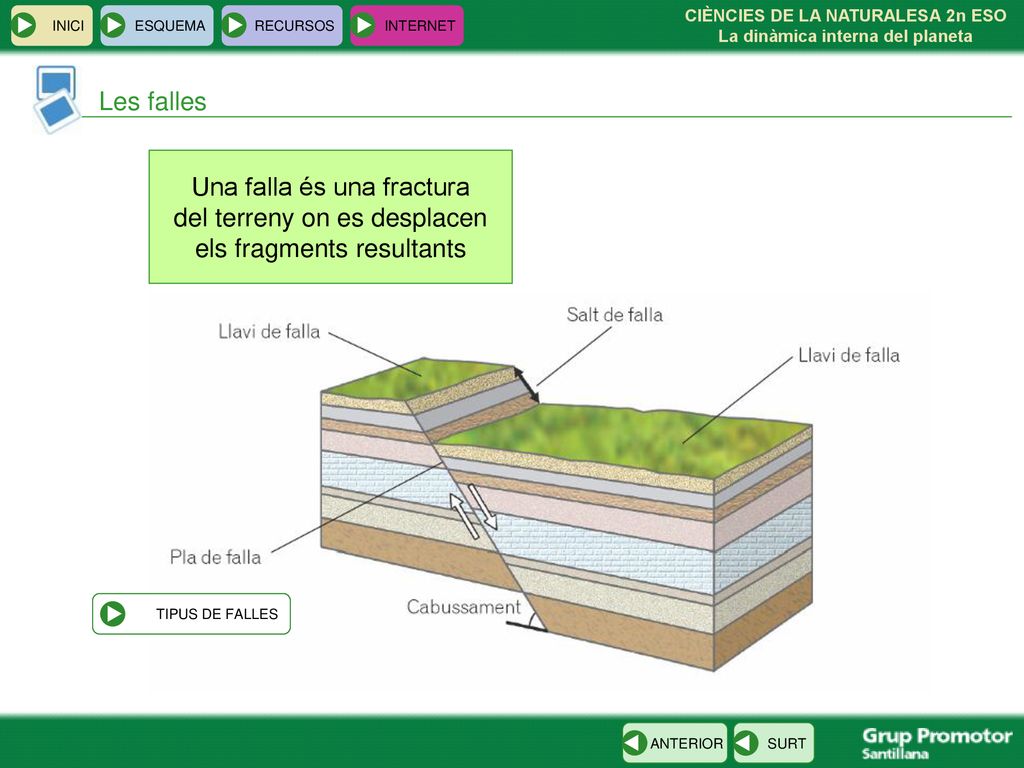

42 Una falla és una fractura
INICI ESQUEMA RECURSOS INTERNET Les falles Una falla és una fractura del terreny on es desplacen els fragments resultants TIPUS DE FALLES

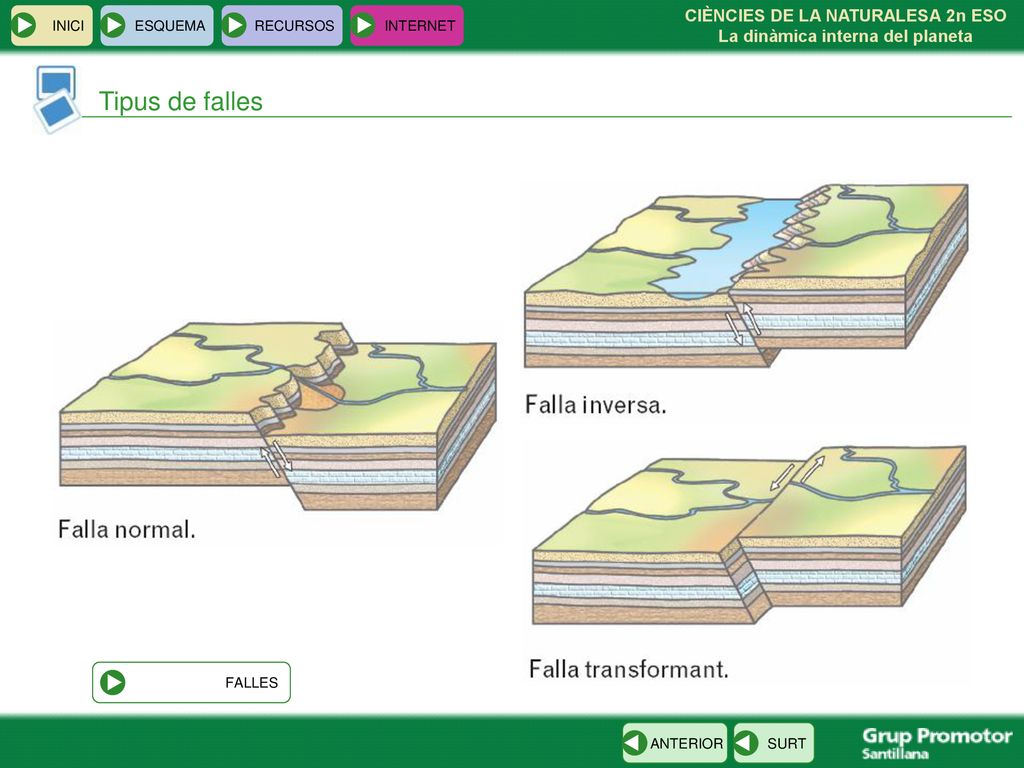

43 INICI ESQUEMA RECURSOS INTERNET Tipus de falles FALLES

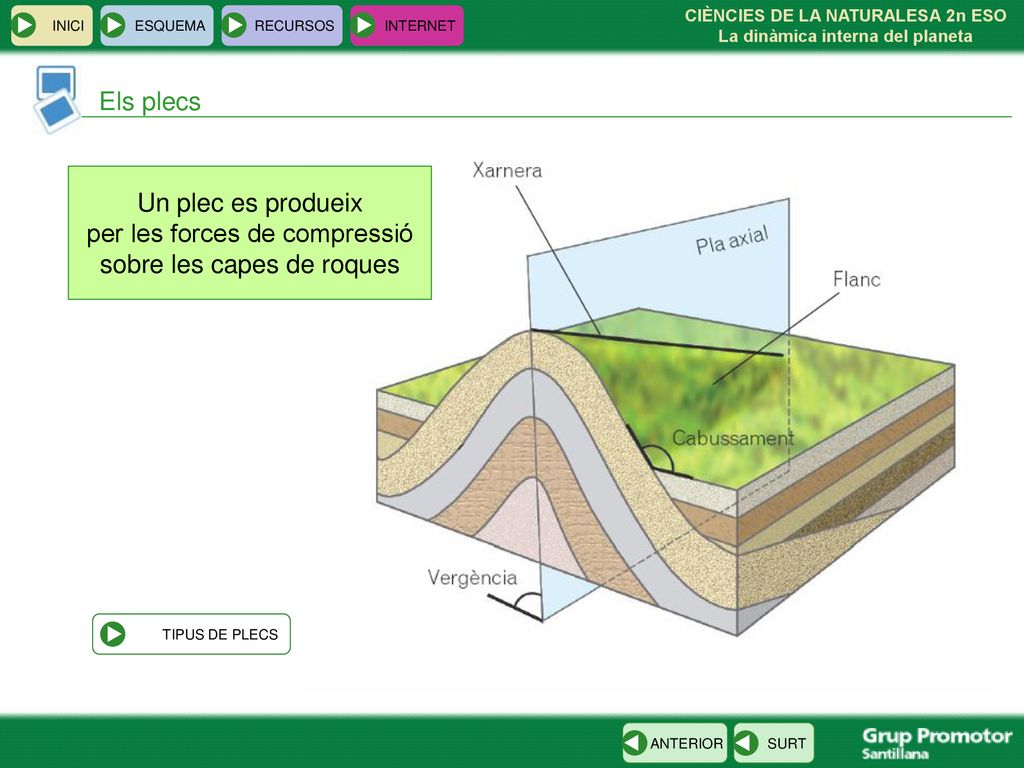

44 per les forces de compressió sobre les capes de roques
INICI ESQUEMA RECURSOS INTERNET Els plecs Un plec es produeix per les forces de compressió sobre les capes de roques TIPUS DE PLECS

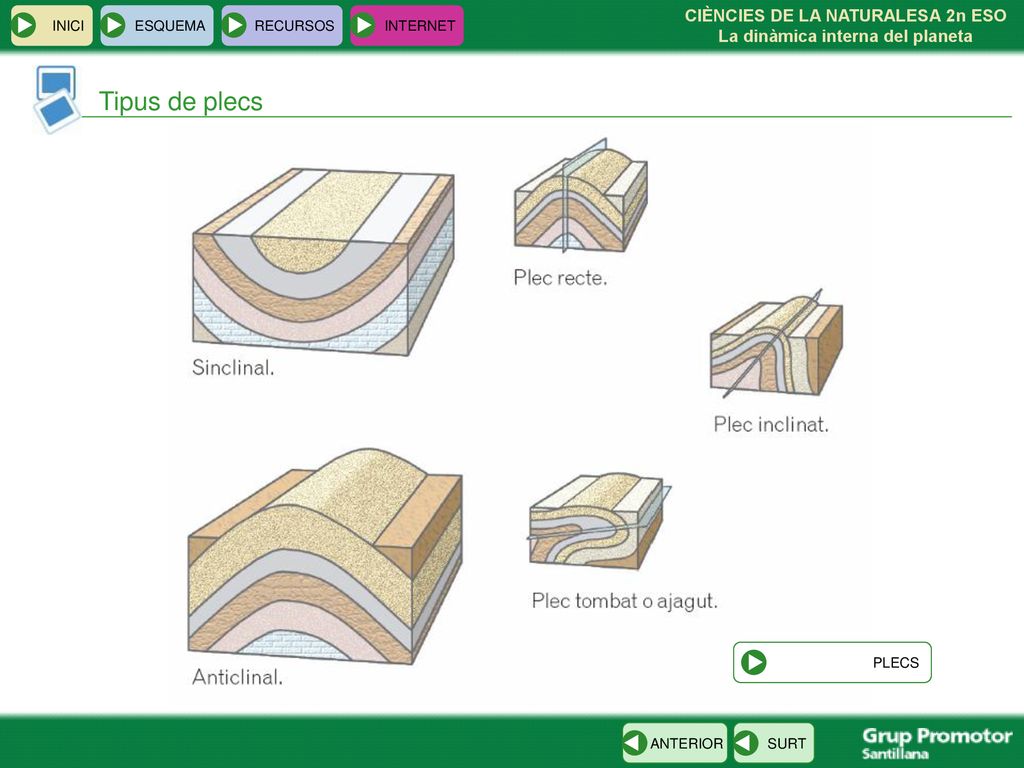

45 INICI ESQUEMA RECURSOS INTERNET Tipus de plecs PLECS
