1 SISTEMES SCADA - Nèstor Sorlí Martínez de Oraà
- Jordi Ramon Arrufat Bordell - Pedro Fernández Gómez

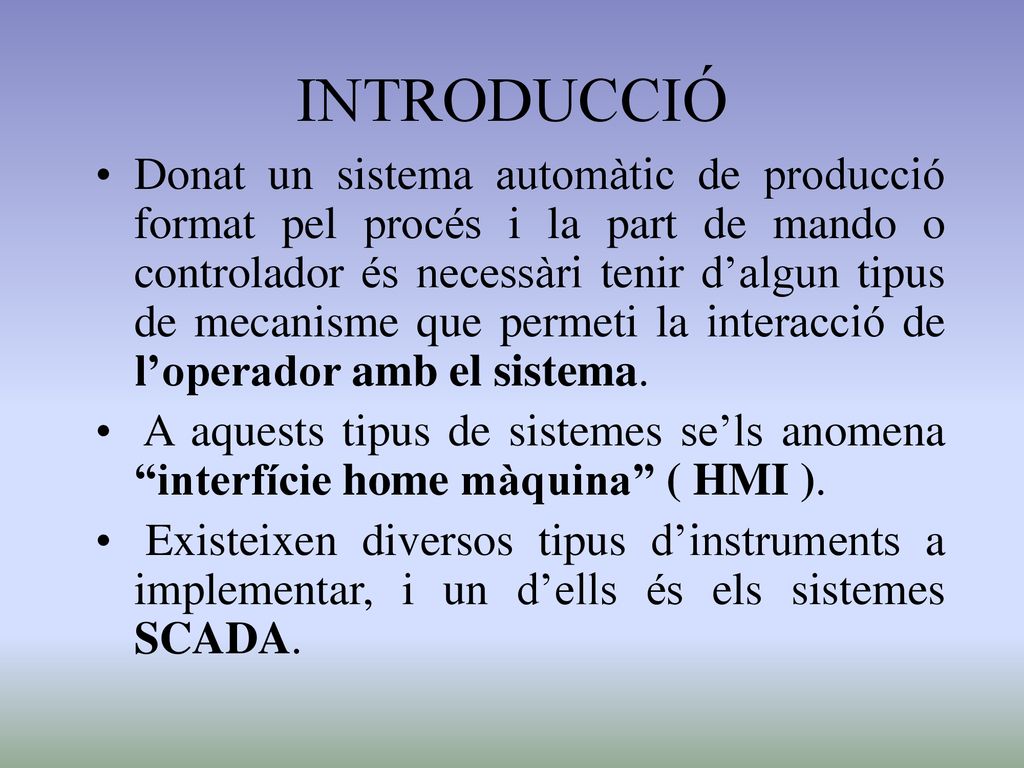

2 INTRODUCCIÓ Donat un sistema automàtic de producció format pel procés i la part de mando o controlador és necessàri tenir d’algun tipus de mecanisme que permeti la interacció de l’operador amb el sistema. A aquests tipus de sistemes se’ls anomena “interfície home màquina” ( HMI ). Existeixen diversos tipus d’instruments a implementar, i un d’ells és els sistemes SCADA.

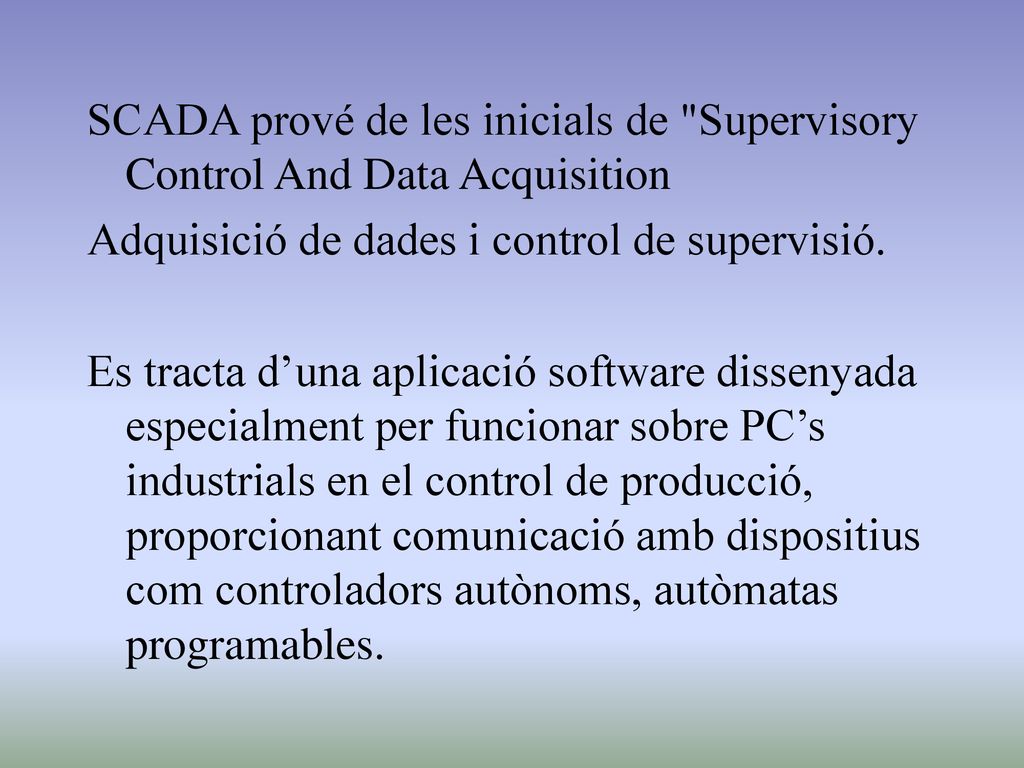

3 SCADA prové de les inicials de "Supervisory Control And Data Acquisition
Adquisició de dades i control de supervisió. Es tracta d’una aplicació software dissenyada especialment per funcionar sobre PC’s industrials en el control de producció, proporcionant comunicació amb dispositius com controladors autònoms, autòmatas programables.

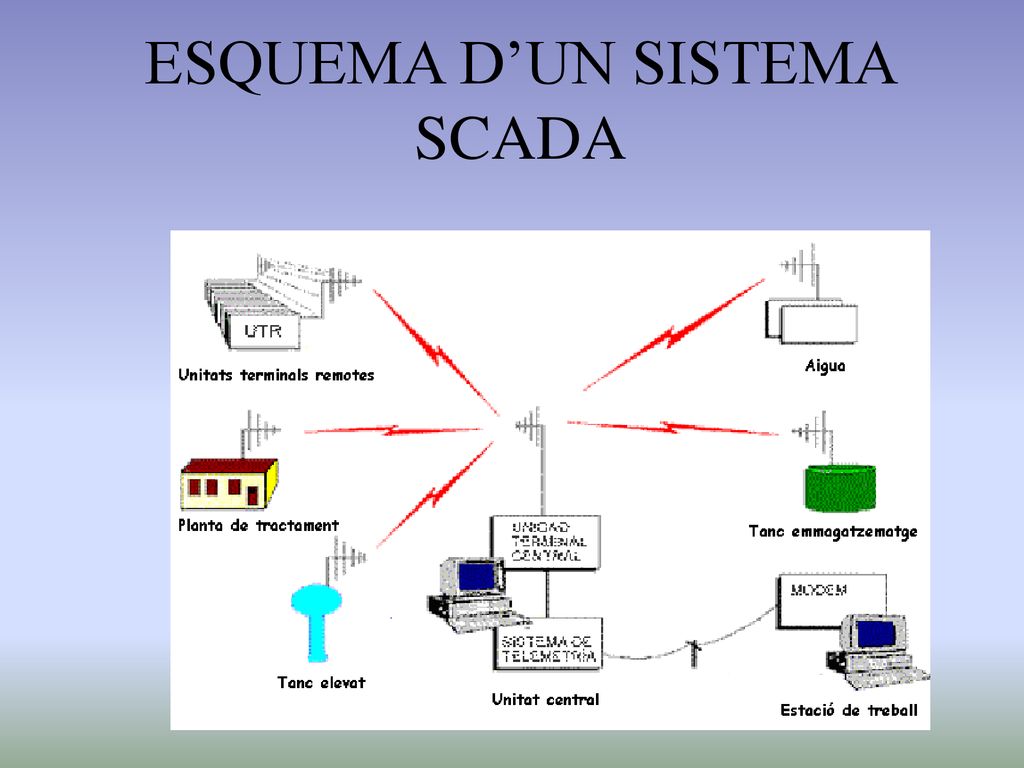

4 ESQUEMA D’UN SISTEMA SCADA

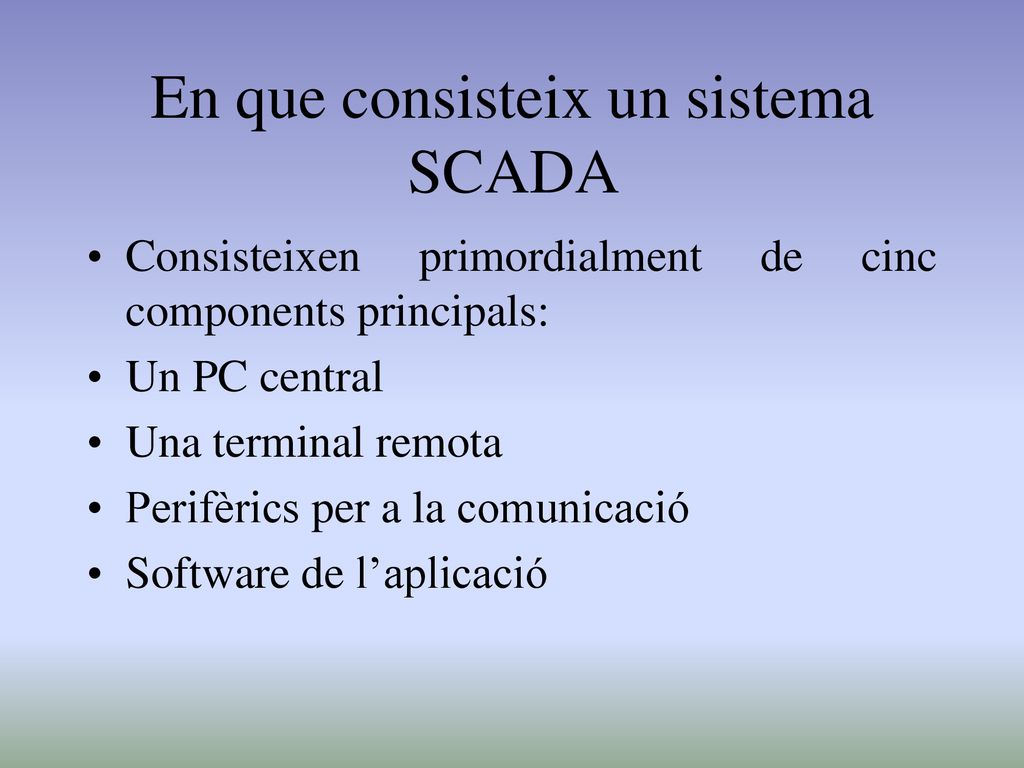

5 En que consisteix un sistema SCADA
Consisteixen primordialment de cinc components principals: Un PC central Una terminal remota Perifèrics per a la comunicació Software de l’aplicació

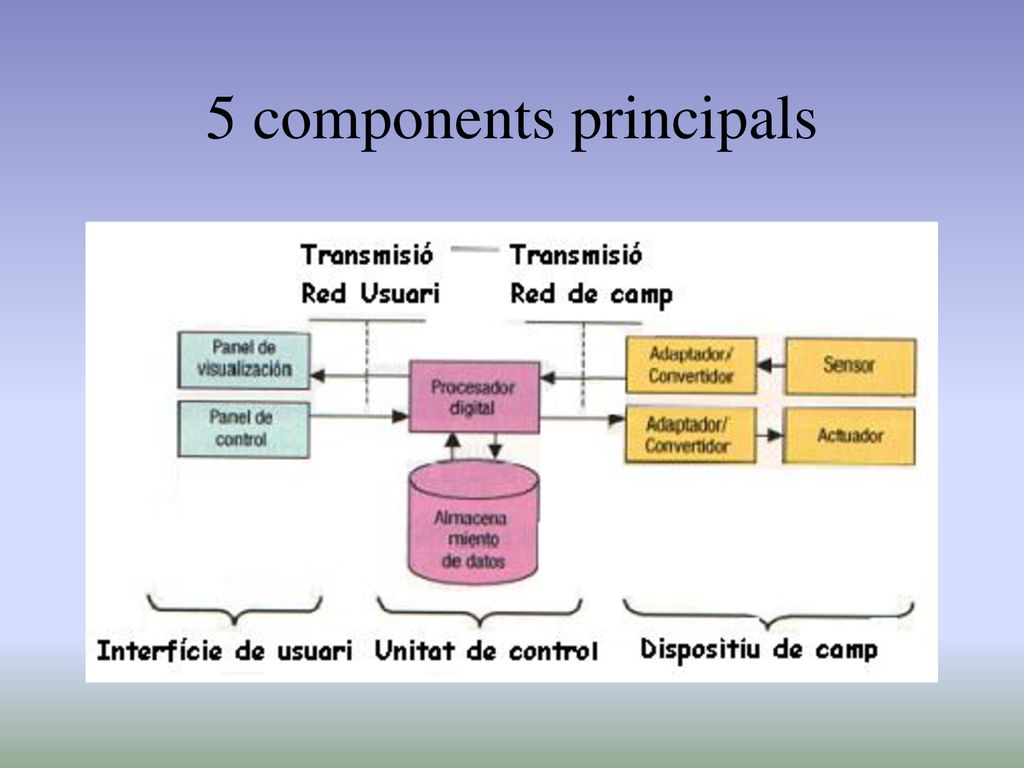

6 5 components principals

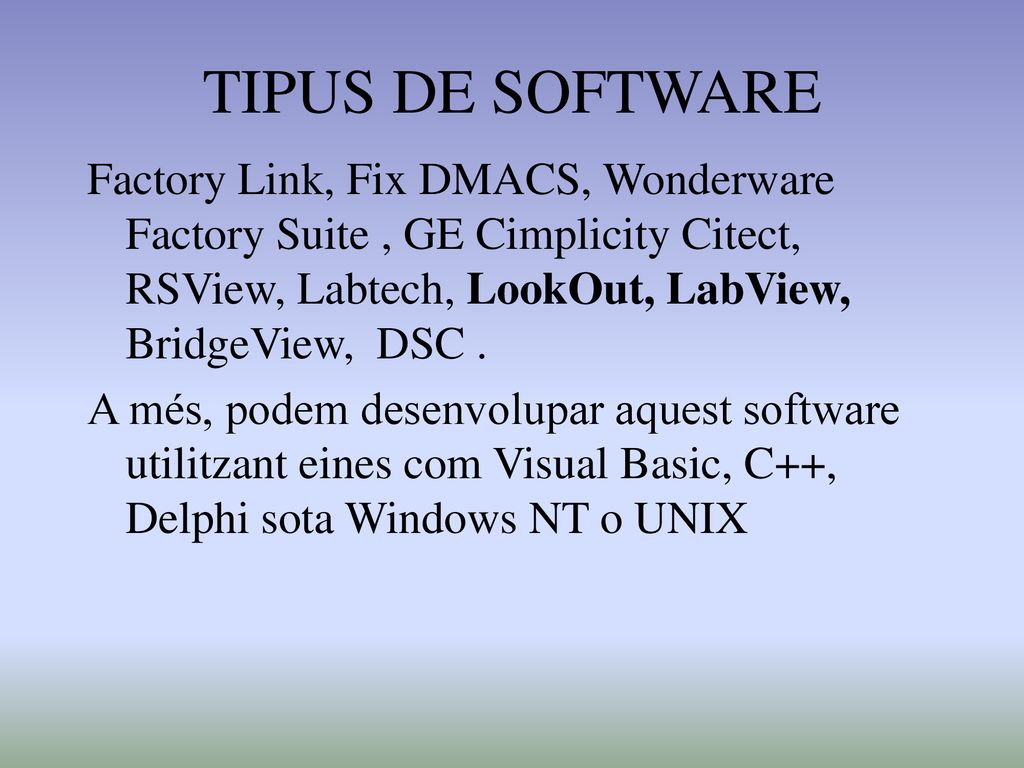

7 TIPUS DE SOFTWARE Factory Link, Fix DMACS, Wonderware Factory Suite , GE Cimplicity Citect, RSView, Labtech, LookOut, LabView, BridgeView, DSC . A més, podem desenvolupar aquest software utilitzant eines com Visual Basic, C++, Delphi sota Windows NT o UNIX

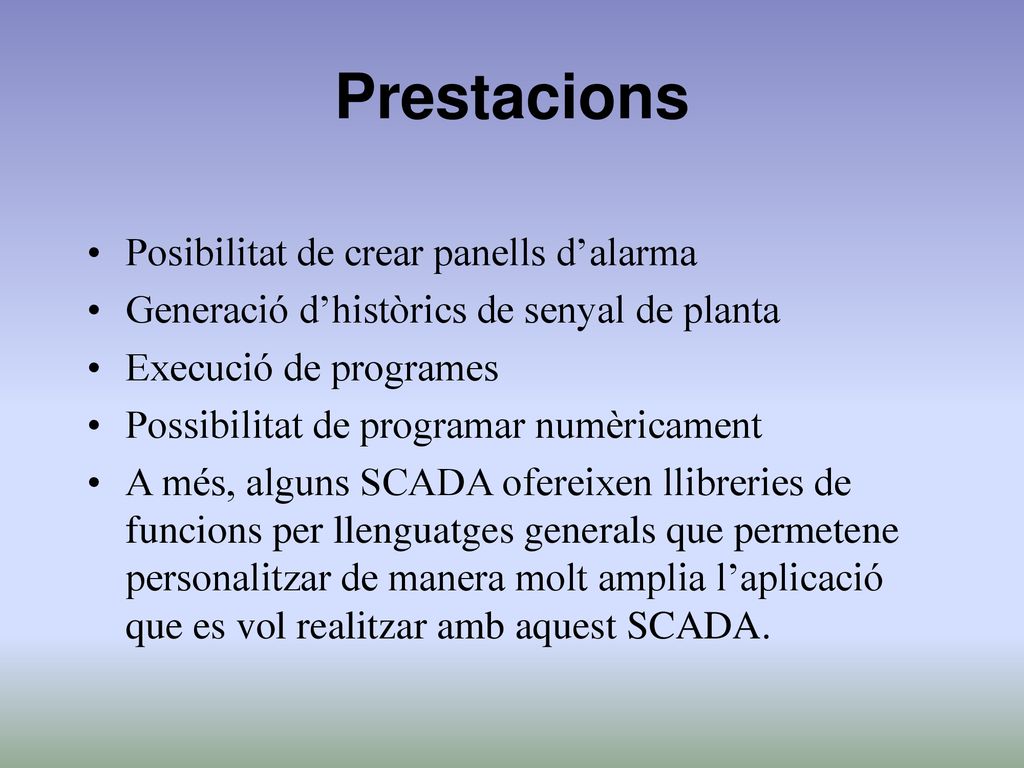

8 Prestacions Posibilitat de crear panells d’alarma
Generació d’històrics de senyal de planta Execució de programes Possibilitat de programar numèricament A més, alguns SCADA ofereixen llibreries de funcions per llenguatges generals que permetene personalitzar de manera molt amplia l’aplicació que es vol realitzar amb aquest SCADA.

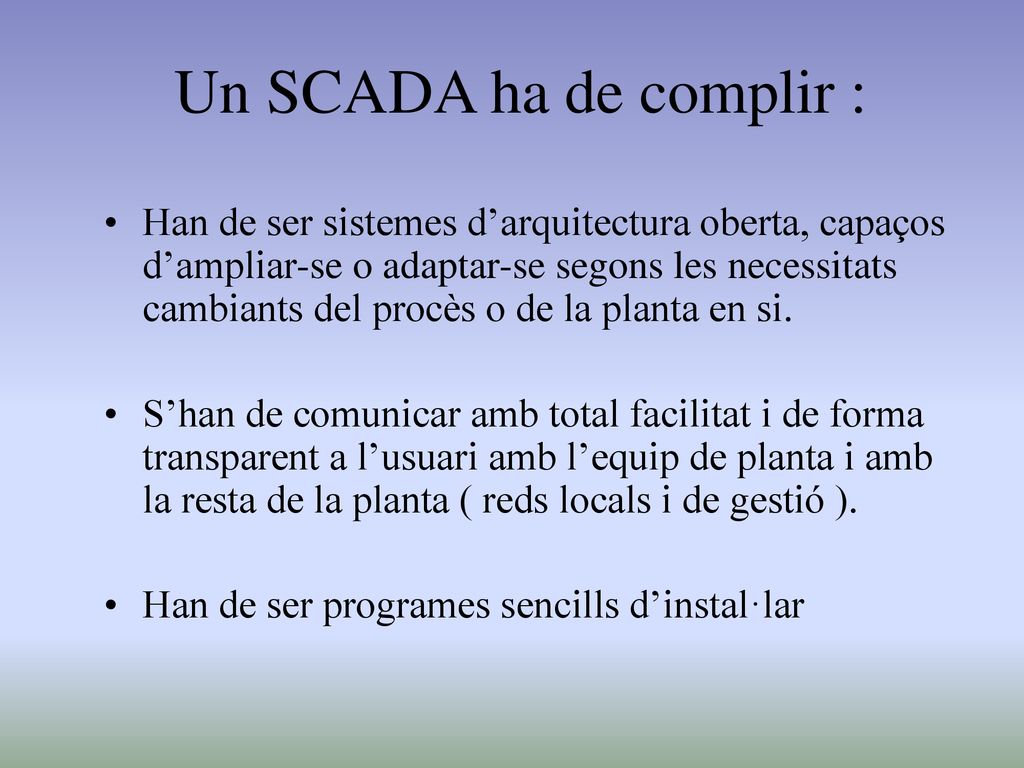

9 Un SCADA ha de complir : Han de ser sistemes d’arquitectura oberta, capaços d’ampliar-se o adaptar-se segons les necessitats cambiants del procès o de la planta en si. S’han de comunicar amb total facilitat i de forma transparent a l’usuari amb l’equip de planta i amb la resta de la planta ( reds locals i de gestió ). Han de ser programes sencills d’instal·lar

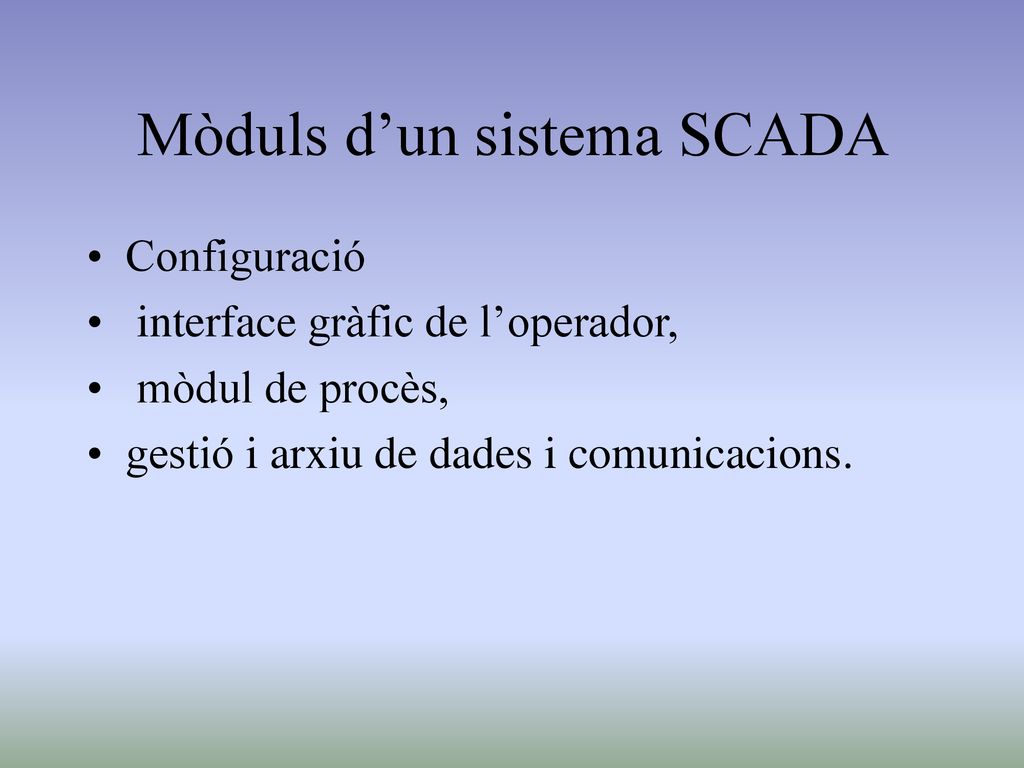

10 Mòduls d’un sistema SCADA
Configuració interface gràfic de l’operador, mòdul de procès, gestió i arxiu de dades i comunicacions.

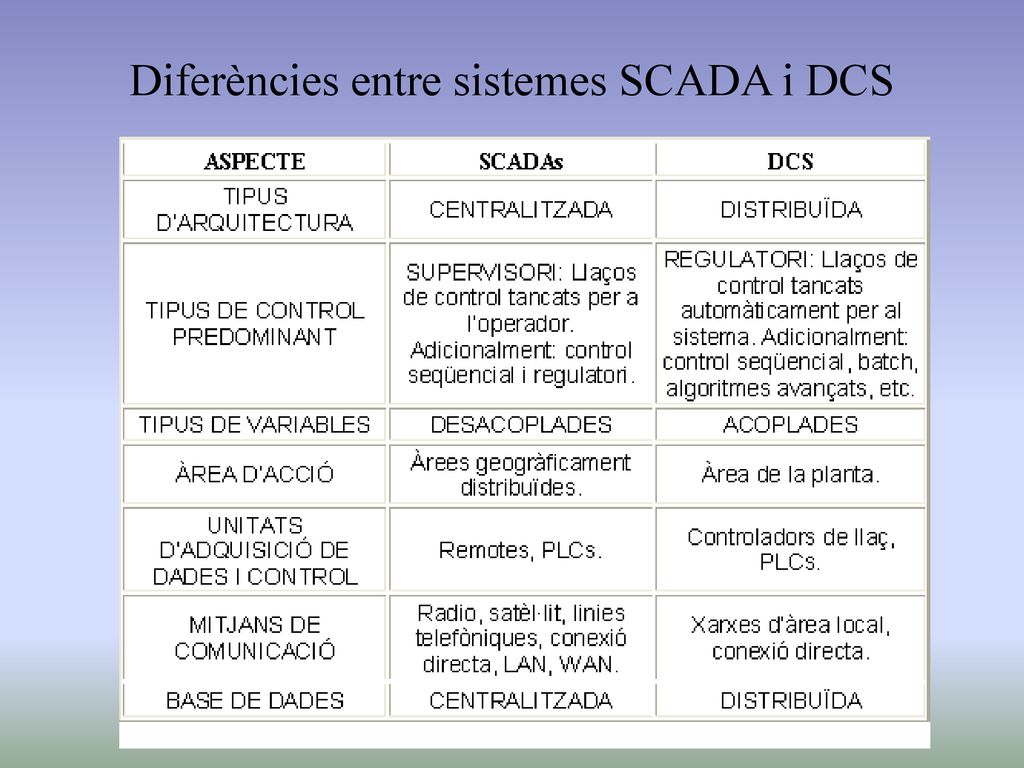

11 Diferències entre sistemes SCADA i DCS

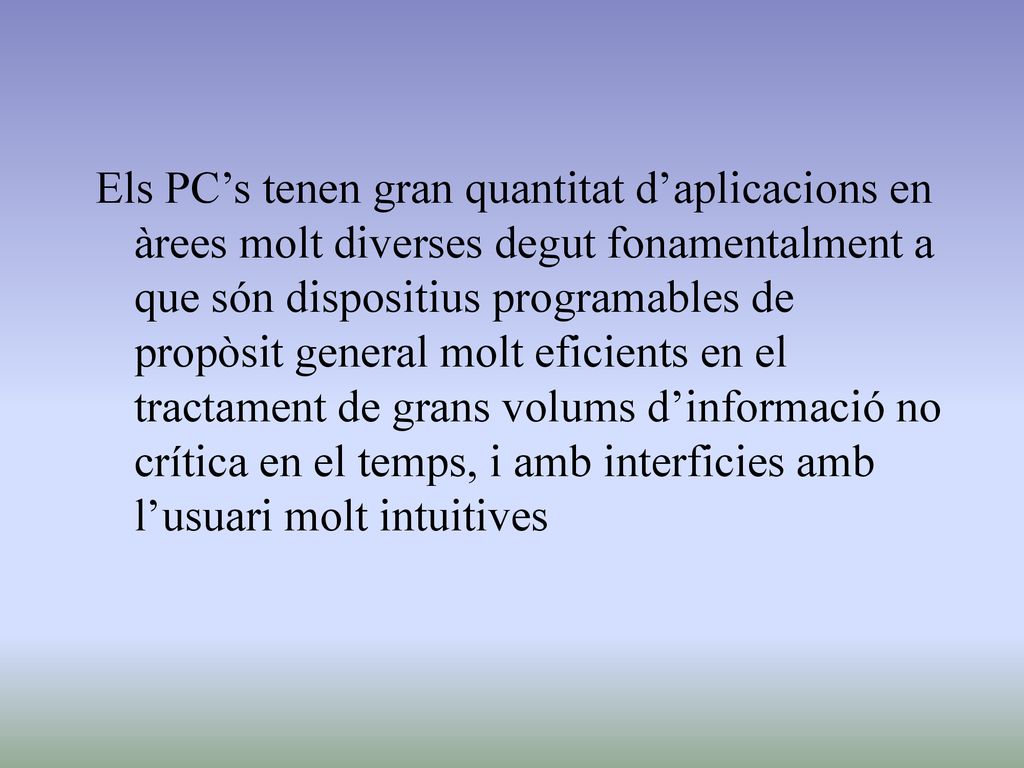

12 Els PC’s tenen gran quantitat d’aplicacions en àrees molt diverses degut fonamentalment a que són dispositius programables de propòsit general molt eficients en el tractament de grans volums d’informació no crítica en el temps, i amb interficies amb l’usuari molt intuitives

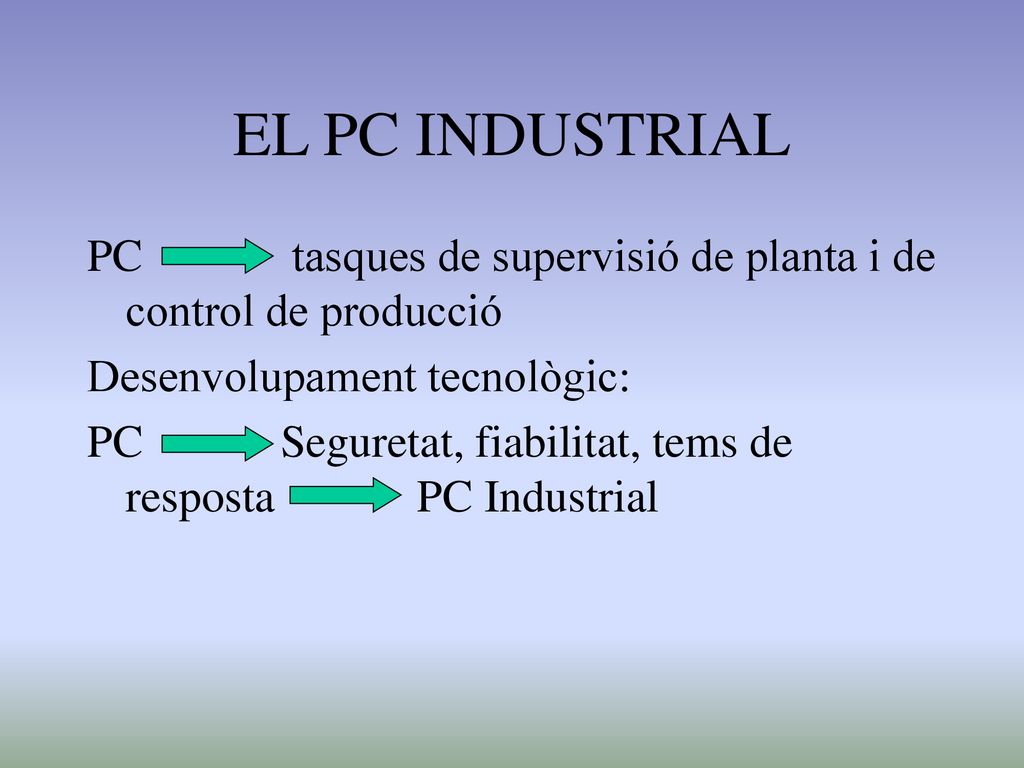

13 EL PC INDUSTRIAL PC tasques de supervisió de planta i de control de producció Desenvolupament tecnològic: PC Seguretat, fiabilitat, tems de resposta PC Industrial

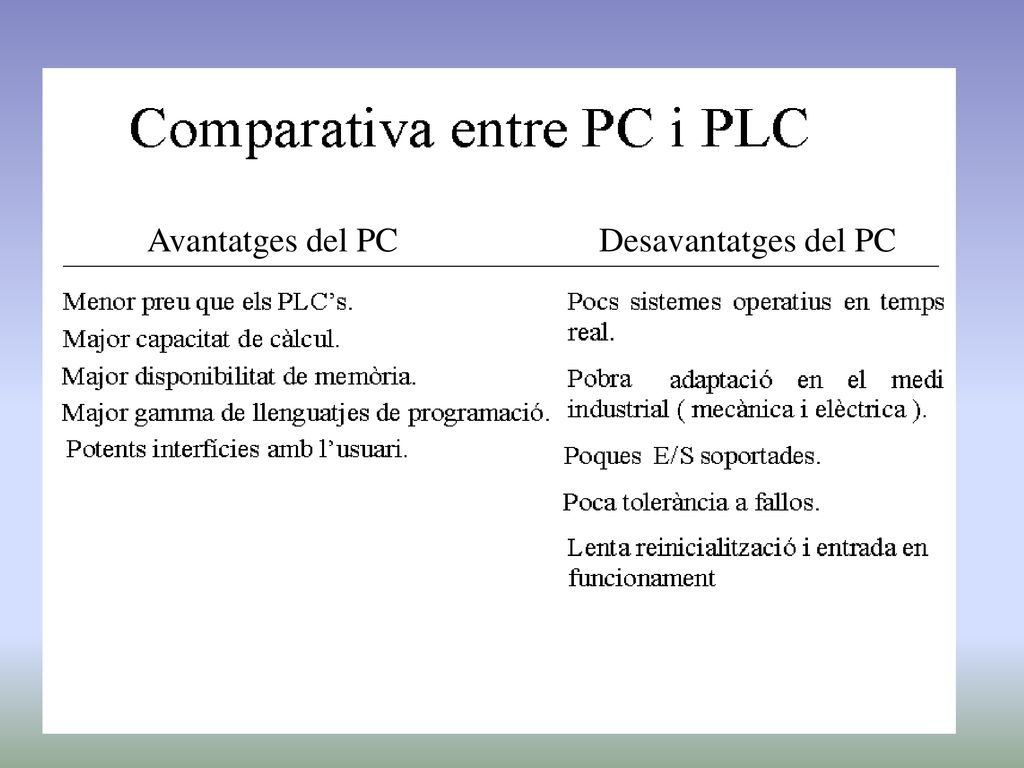

14 Avantatges del PC Desavantatges del PC

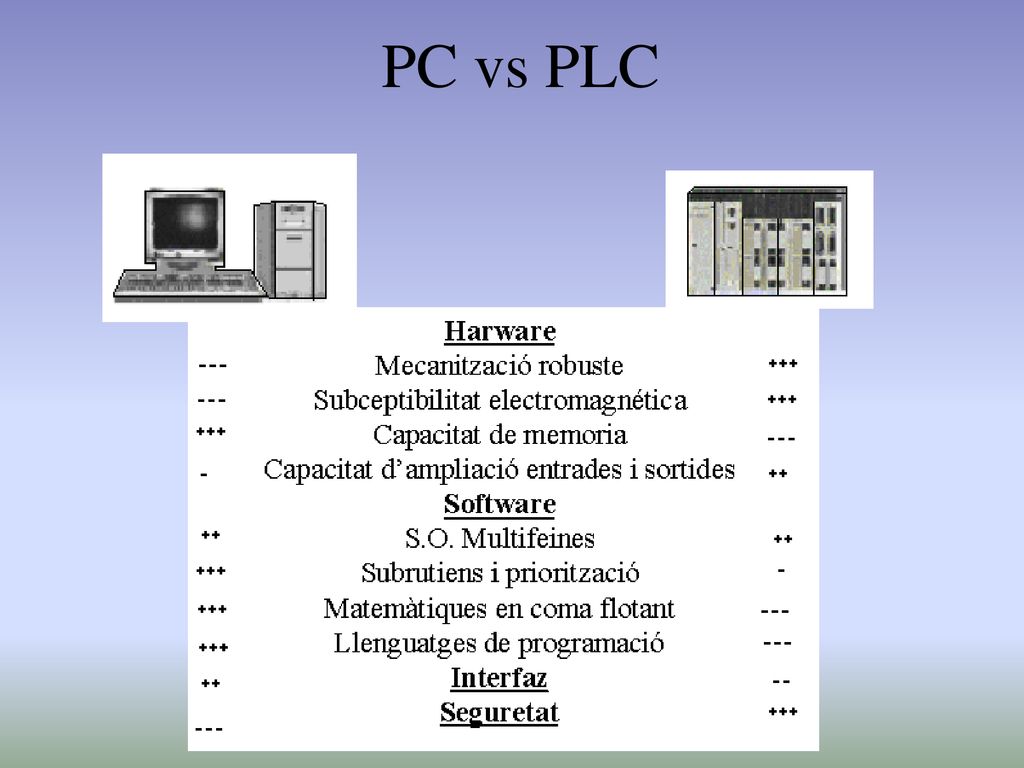

15 PC vs PLC

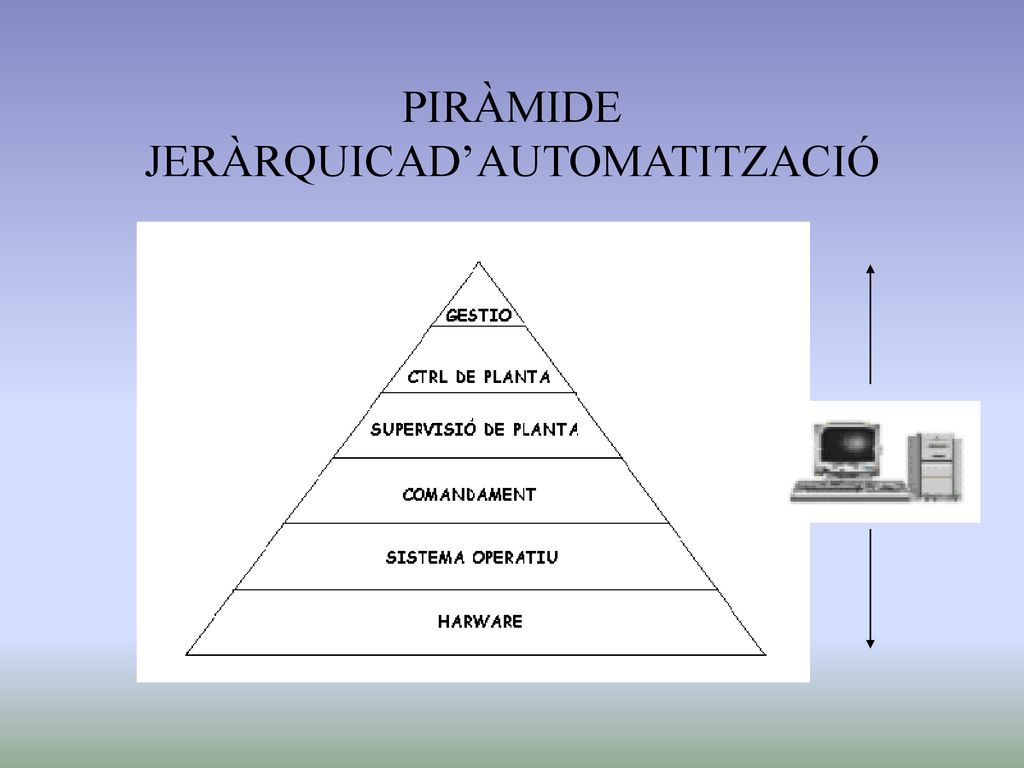

16 PIRÀMIDE JERÀRQUICAD’AUTOMATITZACIÓ

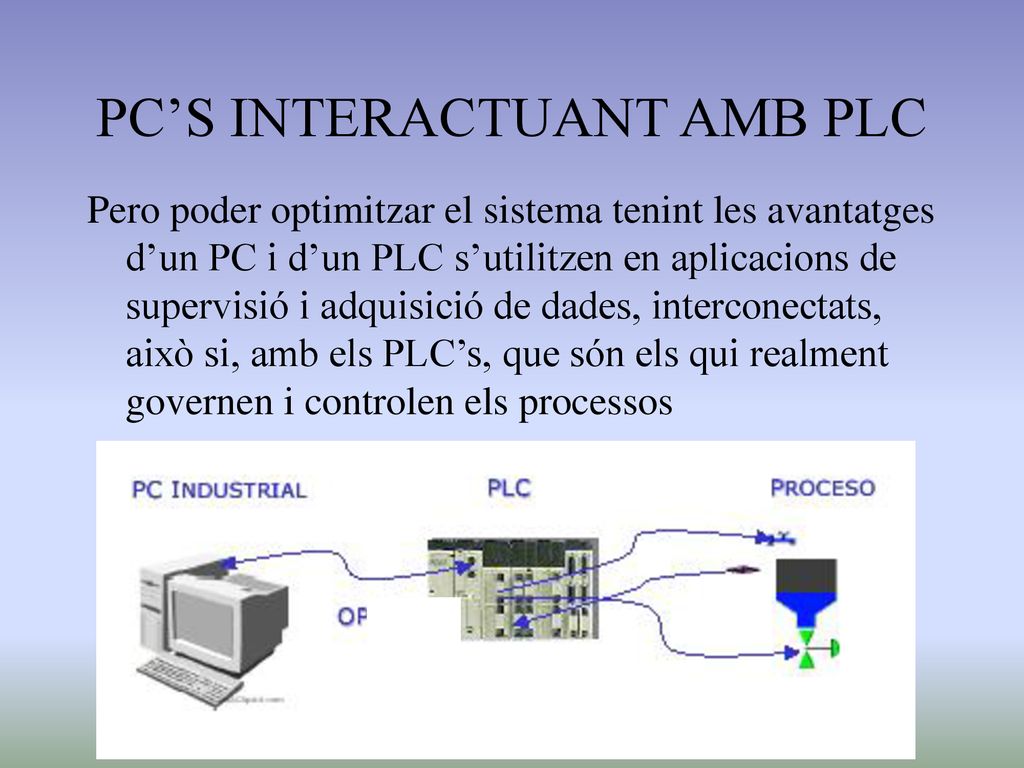

17 PC’S INTERACTUANT AMB PLC
Pero poder optimitzar el sistema tenint les avantatges d’un PC i d’un PLC s’utilitzen en aplicacions de supervisió i adquisició de dades, interconectats, això si, amb els PLC’s, que són els qui realment governen i controlen els processos

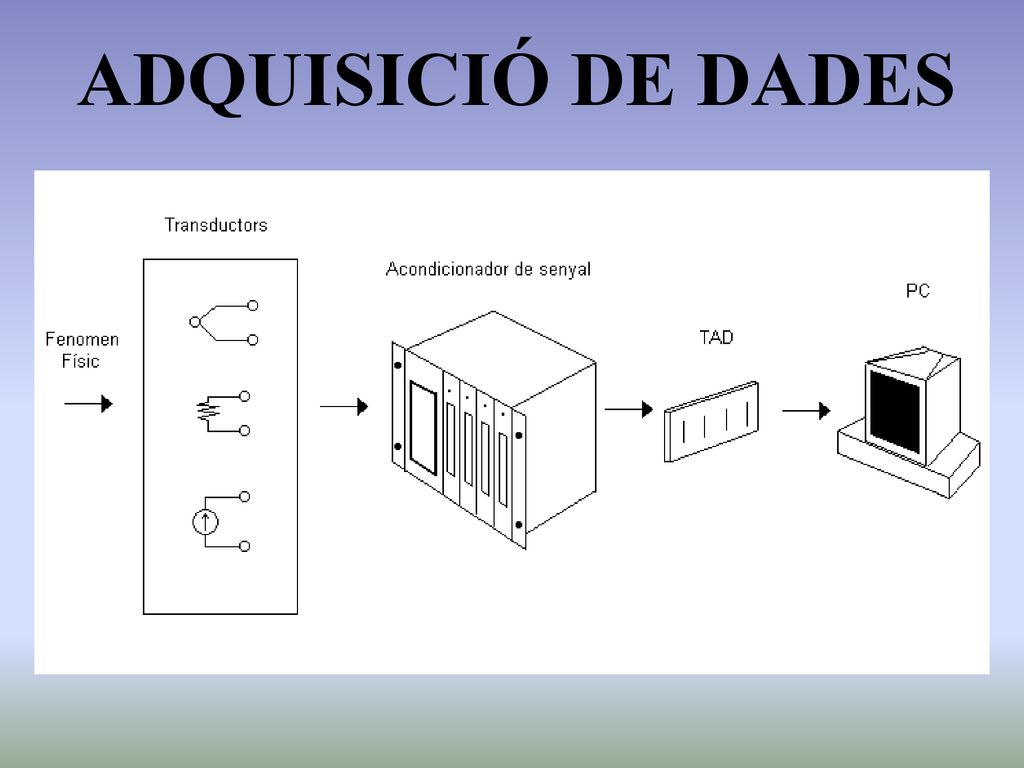

18 ADQUISICIÓ DE DADES

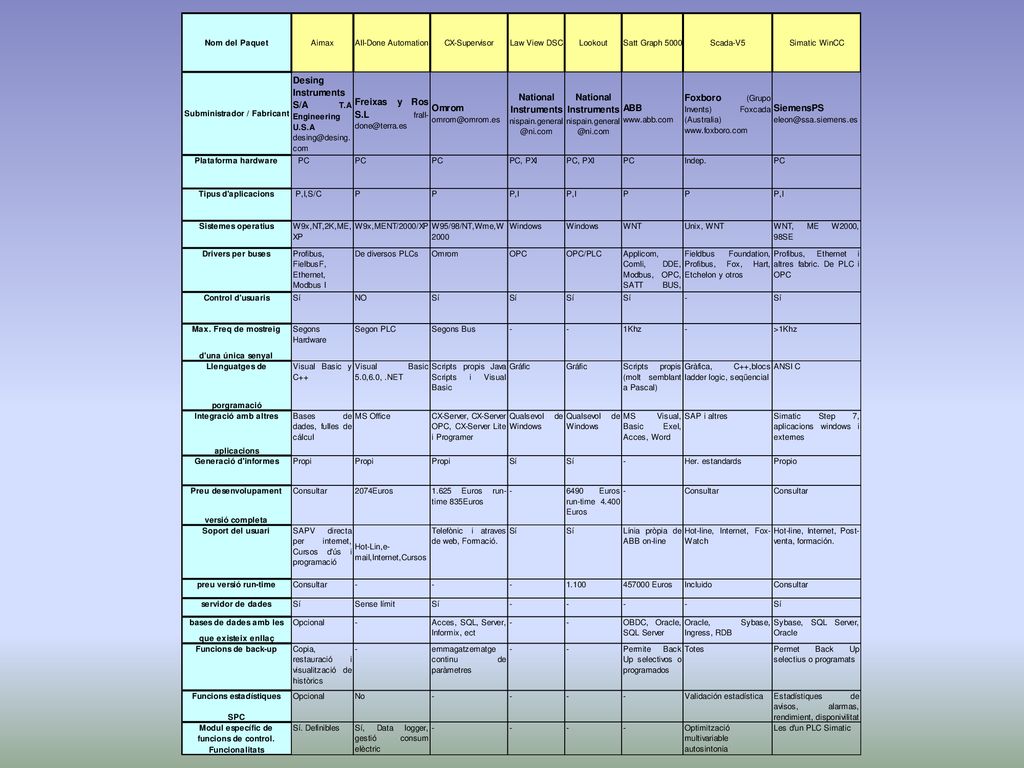

19

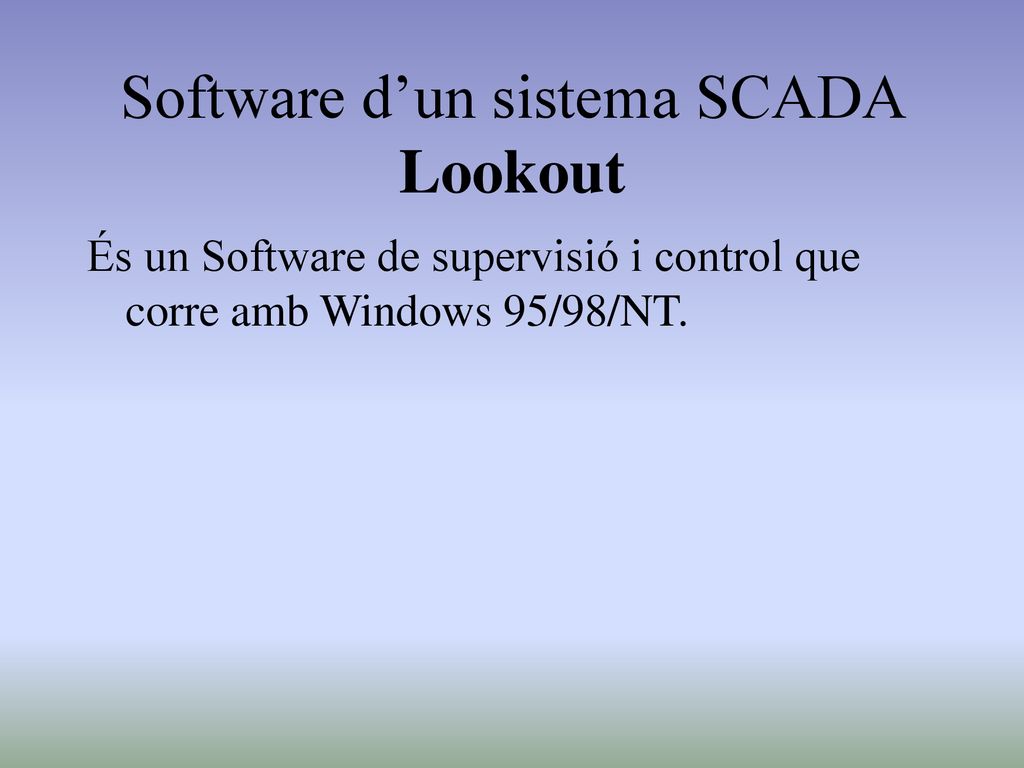

20 Software d’un sistema SCADA Lookout
És un Software de supervisió i control que corre amb Windows 95/98/NT.

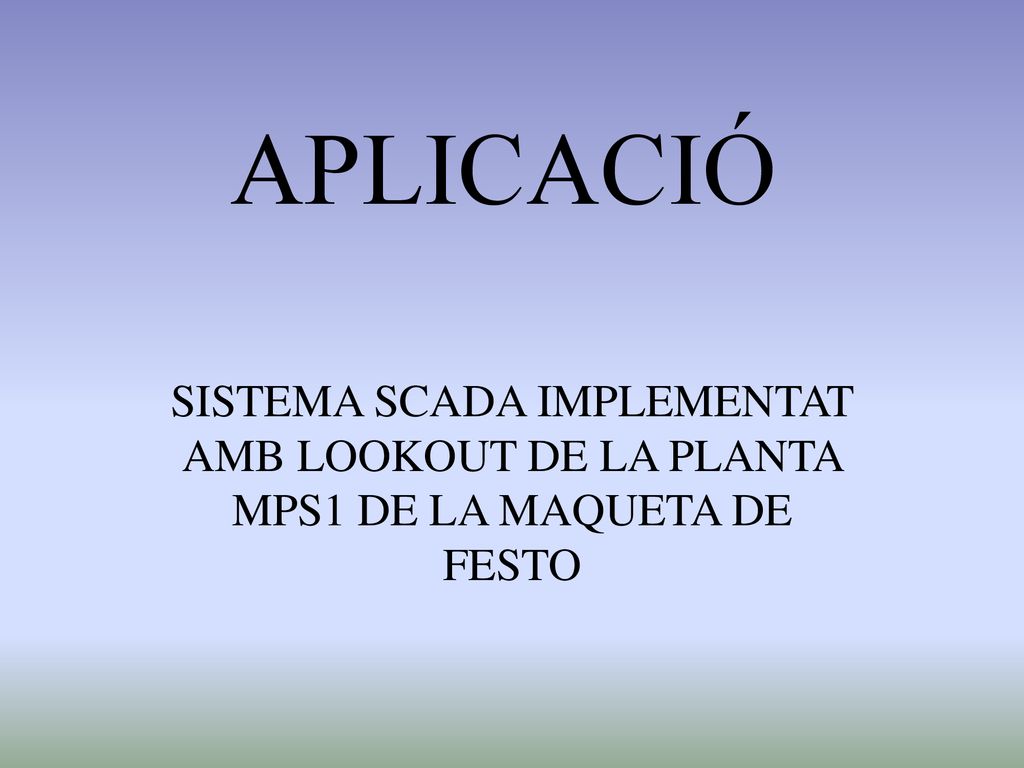

21 APLICACIÓ SISTEMA SCADA IMPLEMENTAT AMB LOOKOUT DE LA PLANTA MPS1 DE LA MAQUETA DE FESTO

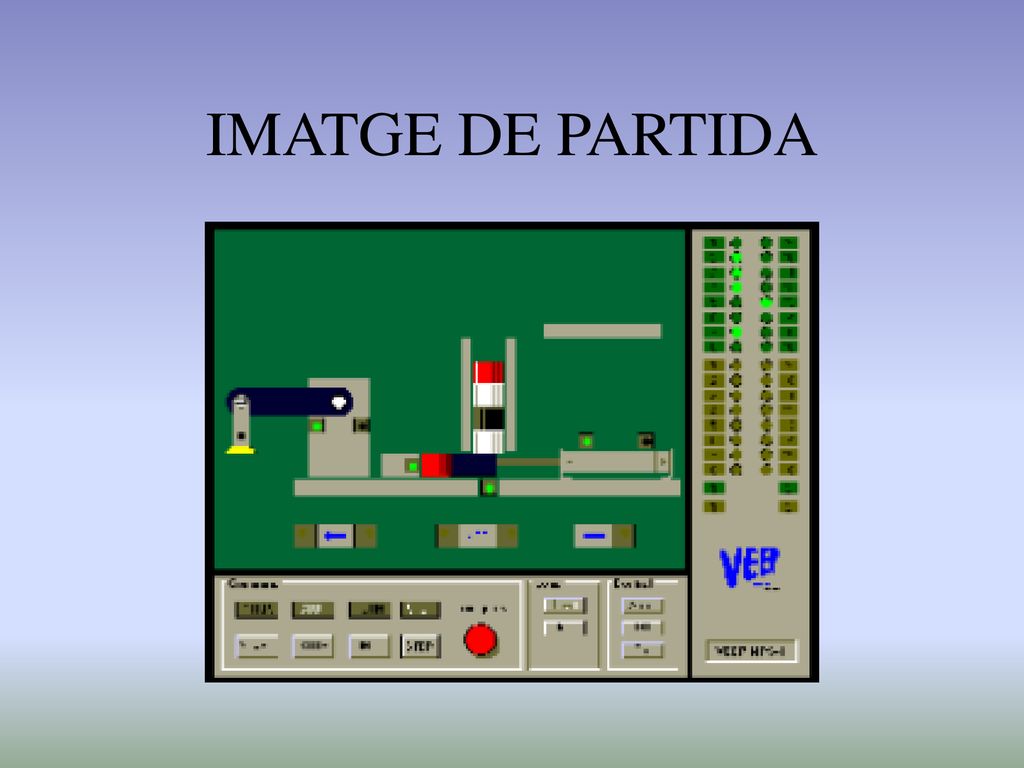

22 IMATGE DE PARTIDA

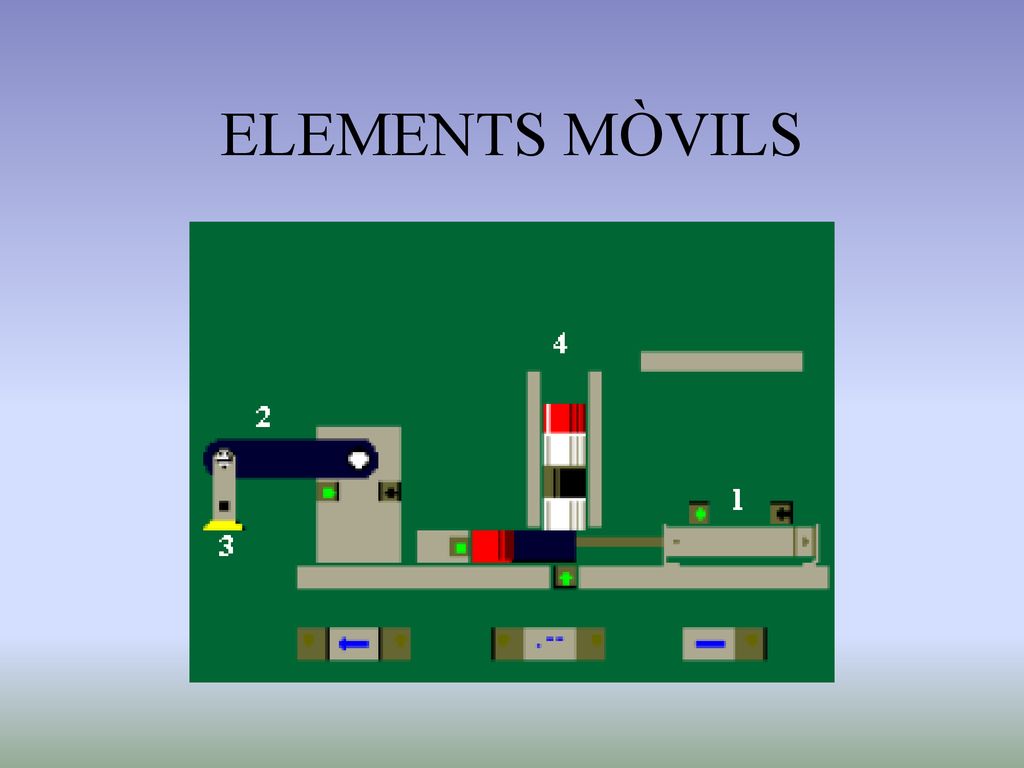

23 ELEMENTS MÒVILS

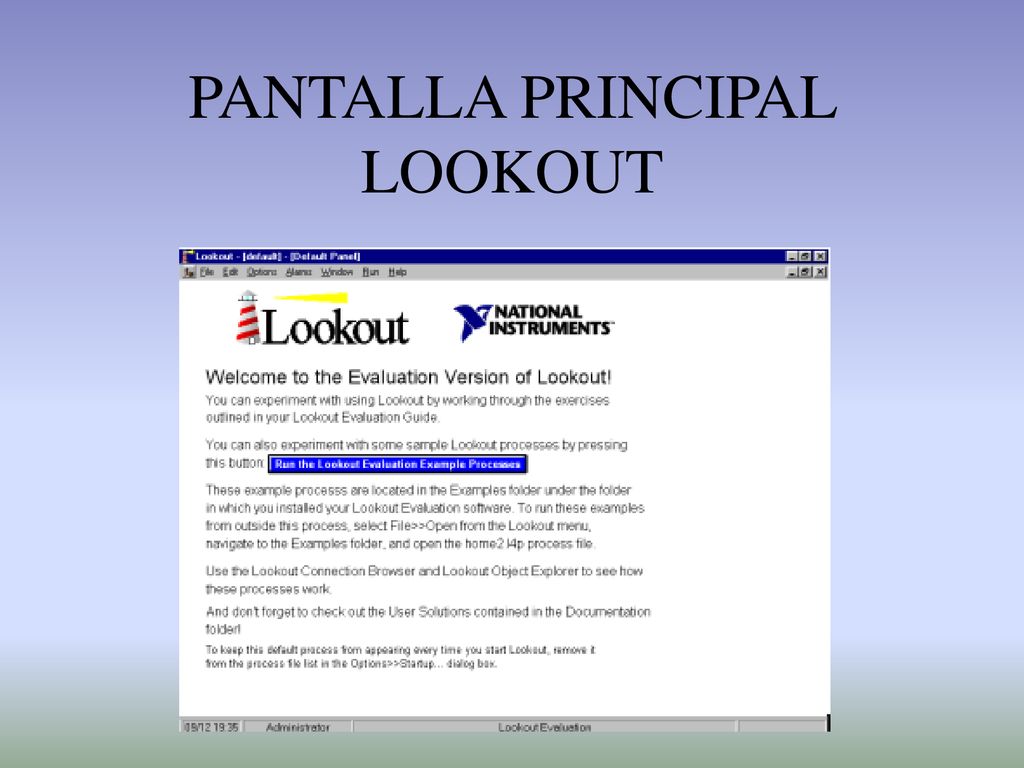

24 PANTALLA PRINCIPAL LOOKOUT

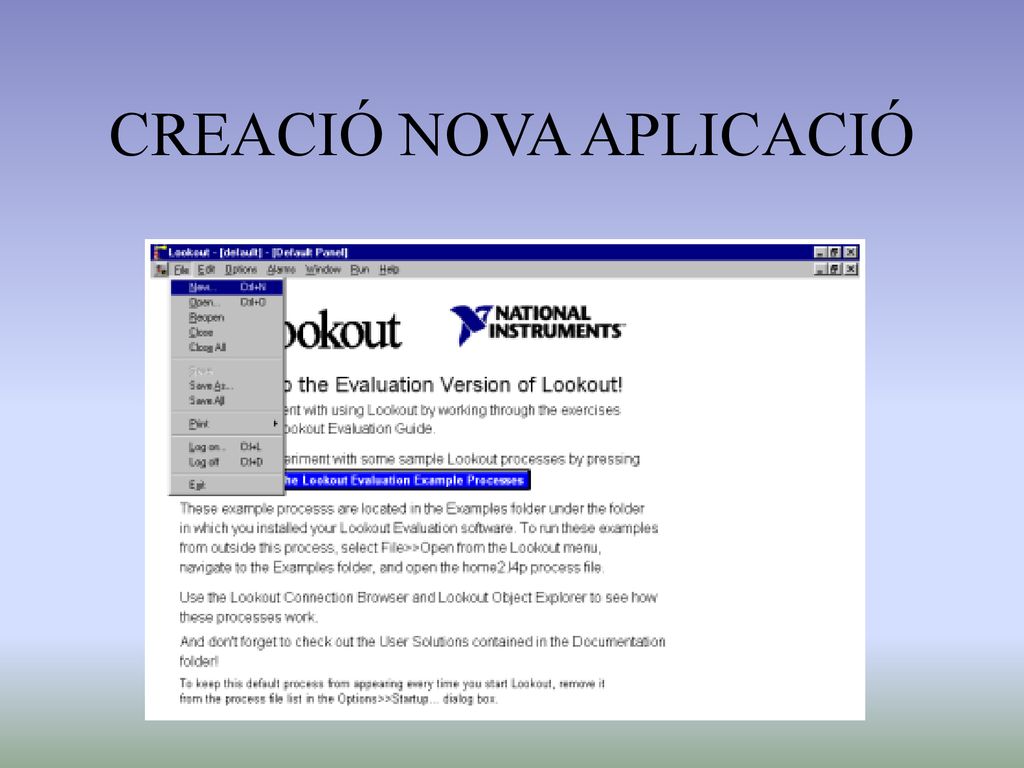

25 CREACIÓ NOVA APLICACIÓ

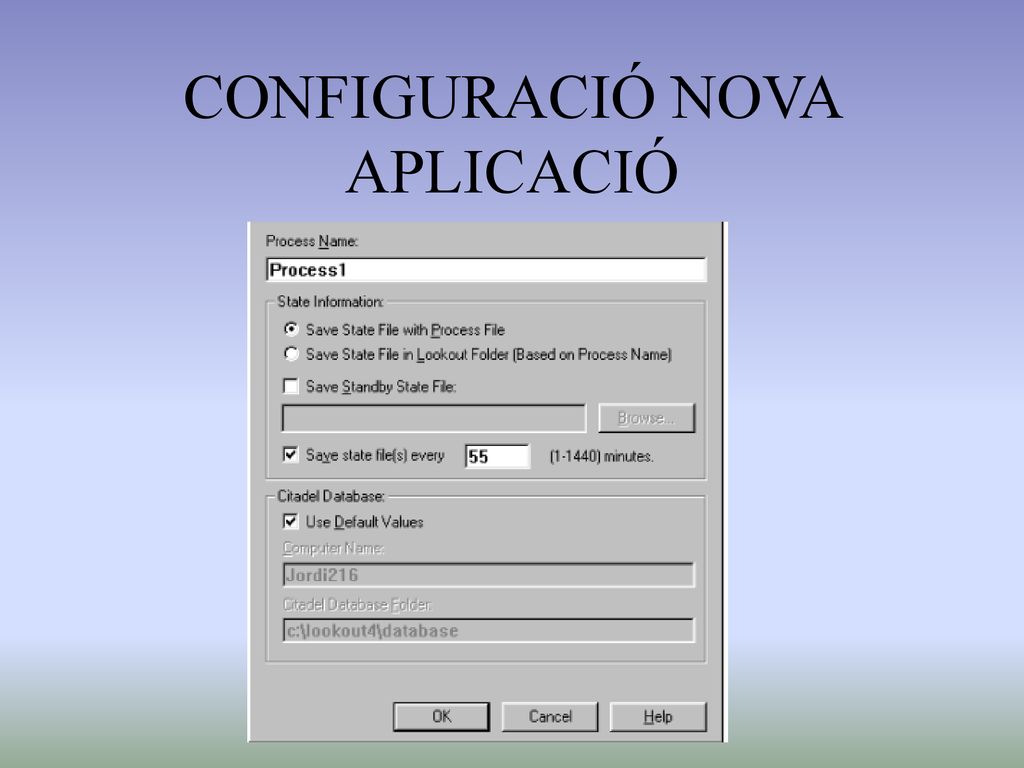

26 CONFIGURACIÓ NOVA APLICACIÓ

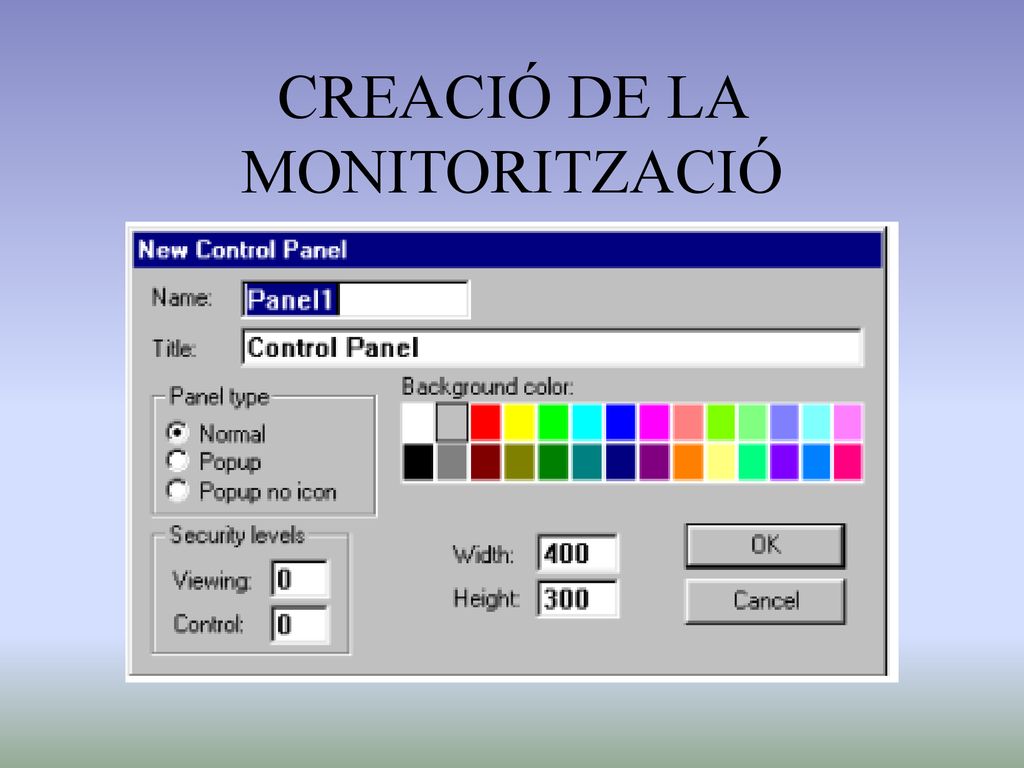

27 CREACIÓ DE LA MONITORITZACIÓ

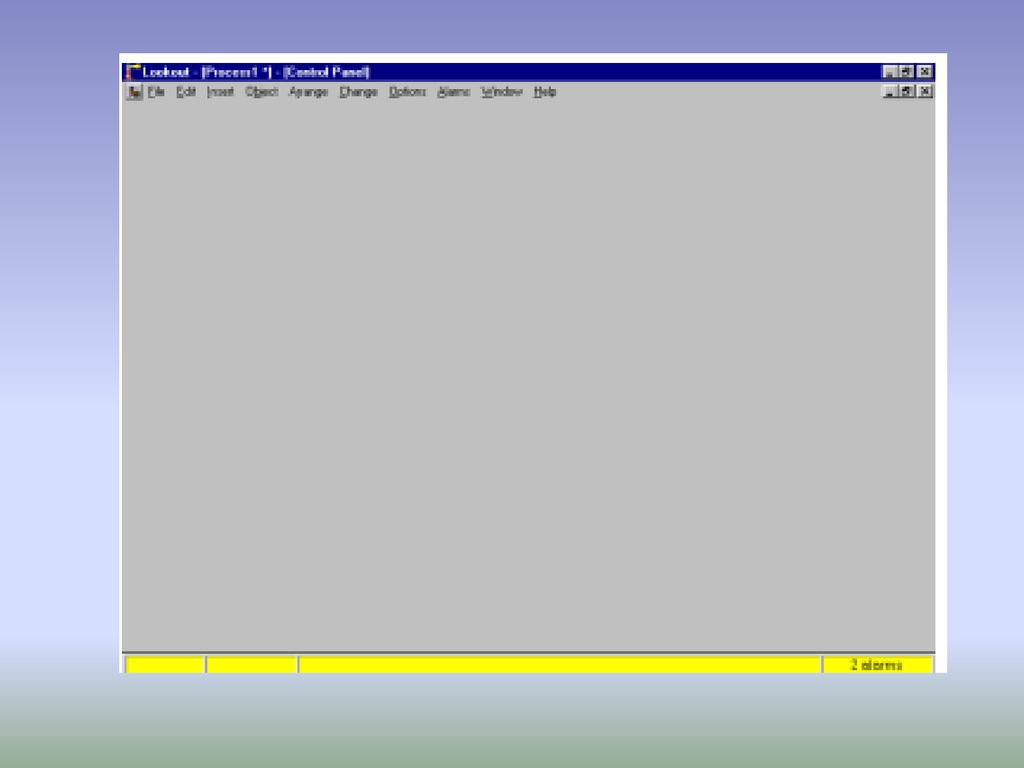

28

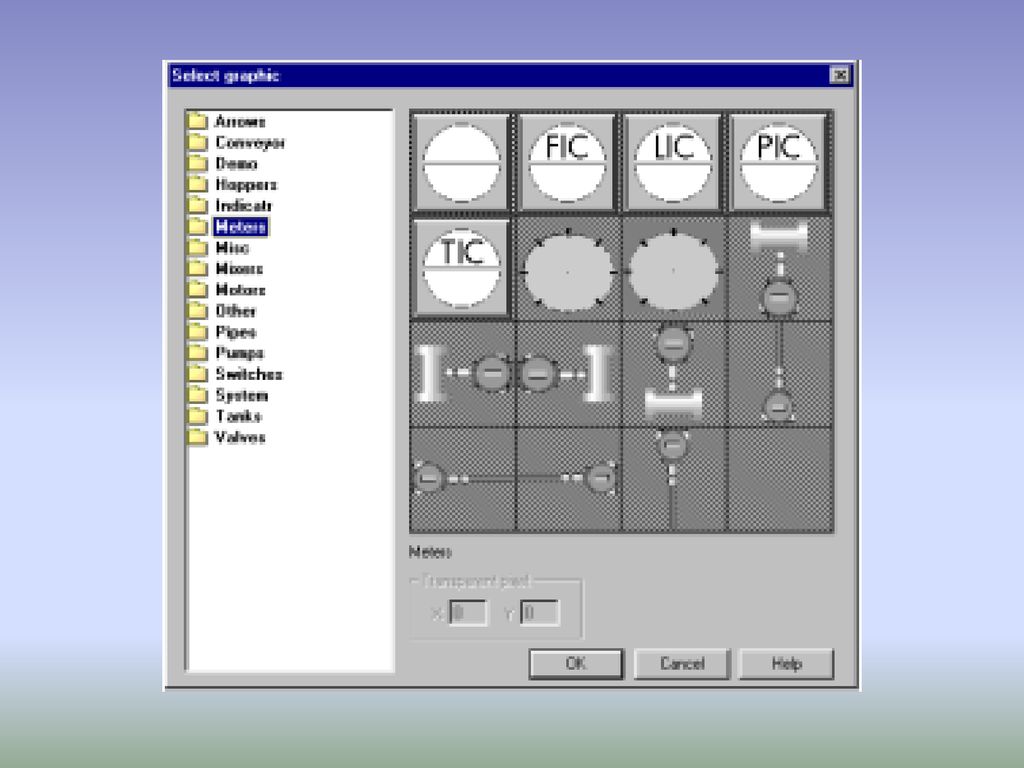

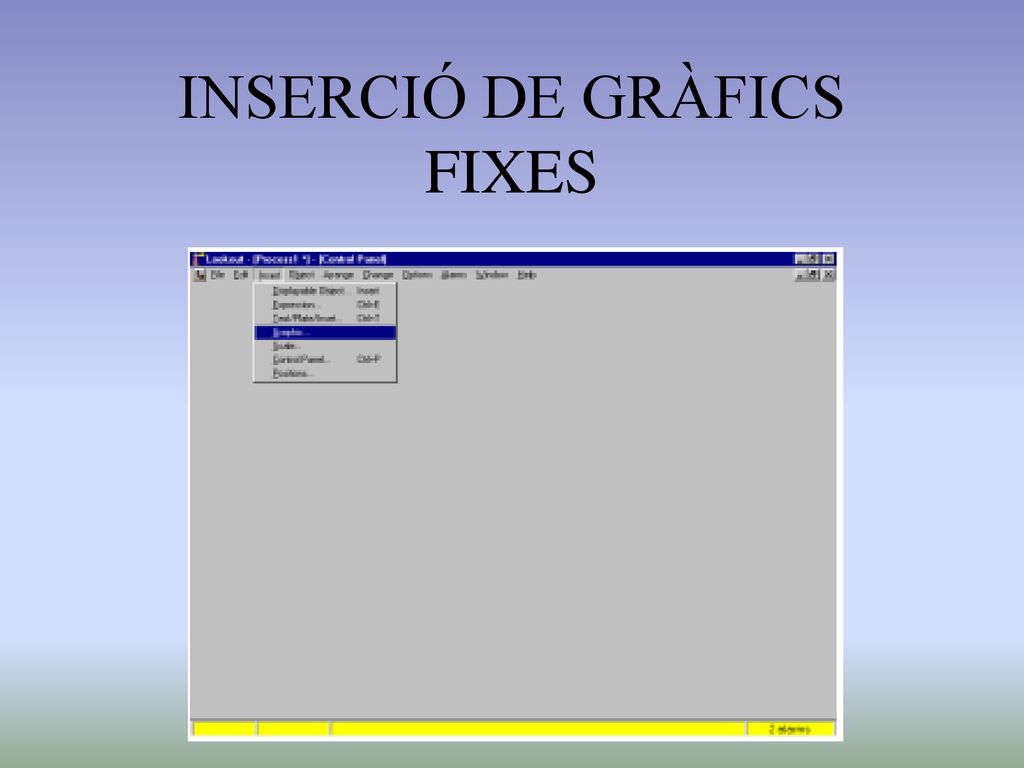

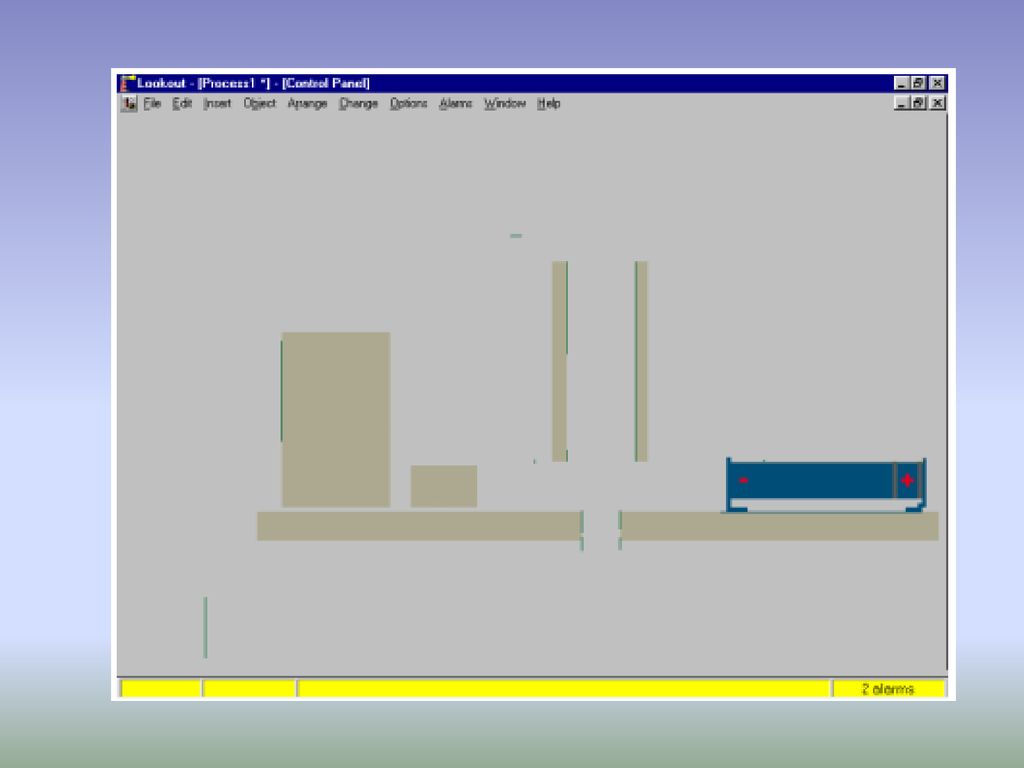

29 INSERCIÓ DE GRÀFICS FIXES

30

31

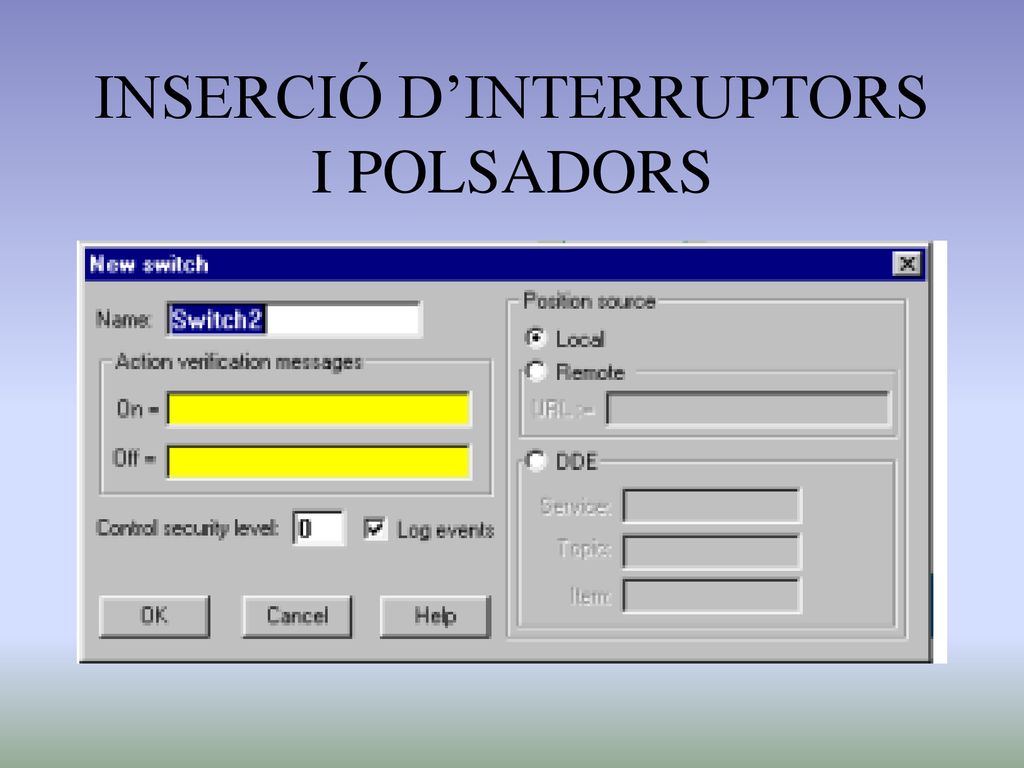

32 INSERCIÓ D’INTERRUPTORS I POLSADORS

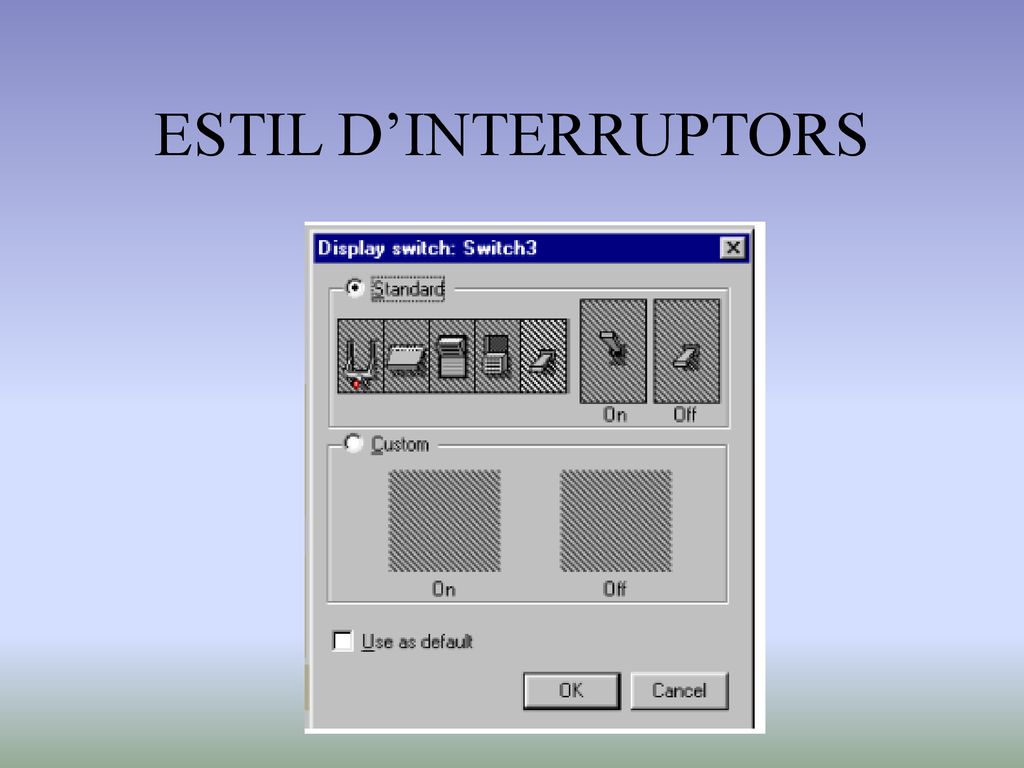

33 ESTIL D’INTERRUPTORS

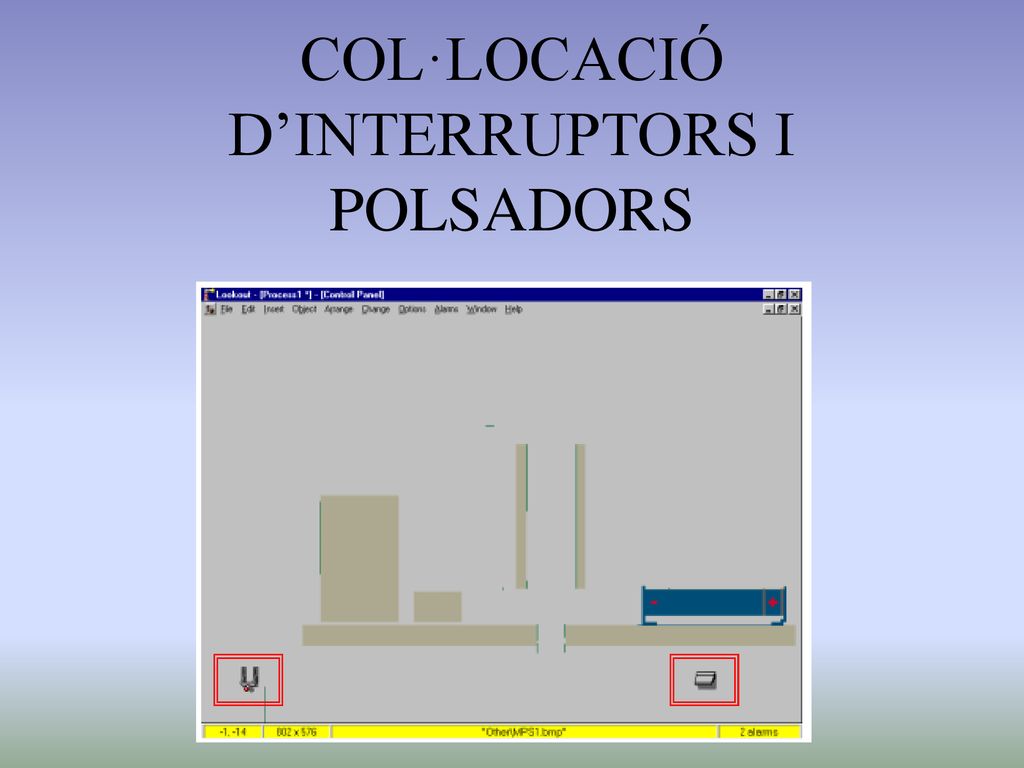

34 COL·LOCACIÓ D’INTERRUPTORS I POLSADORS

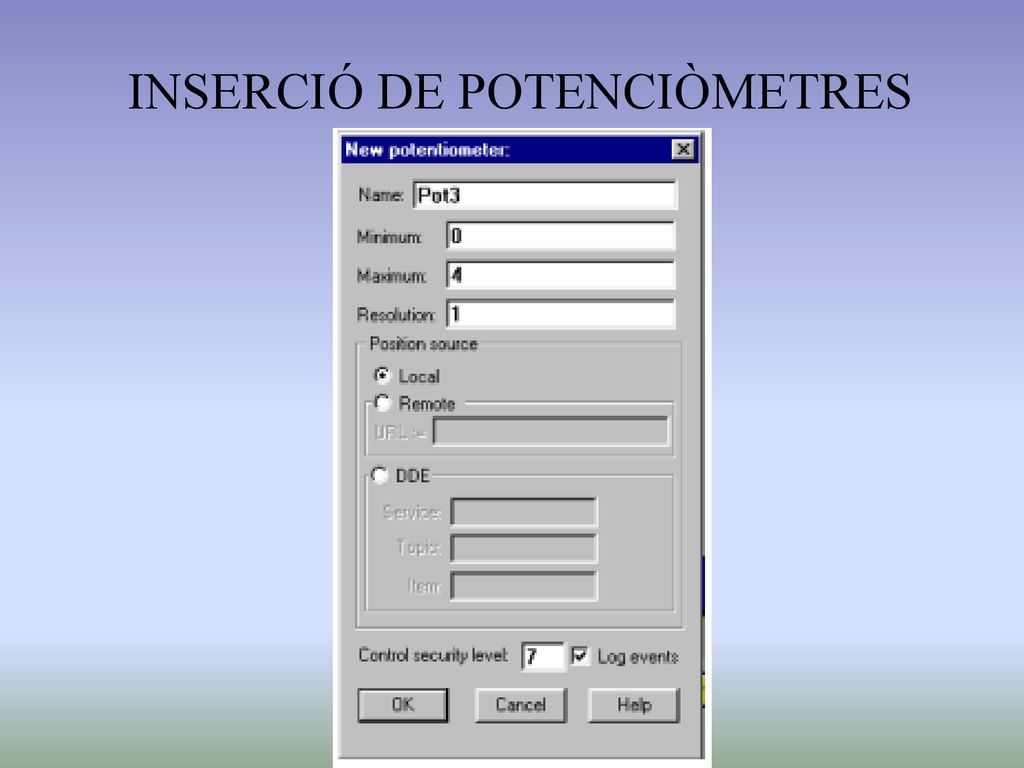

35 INSERCIÓ DE POTENCIÒMETRES

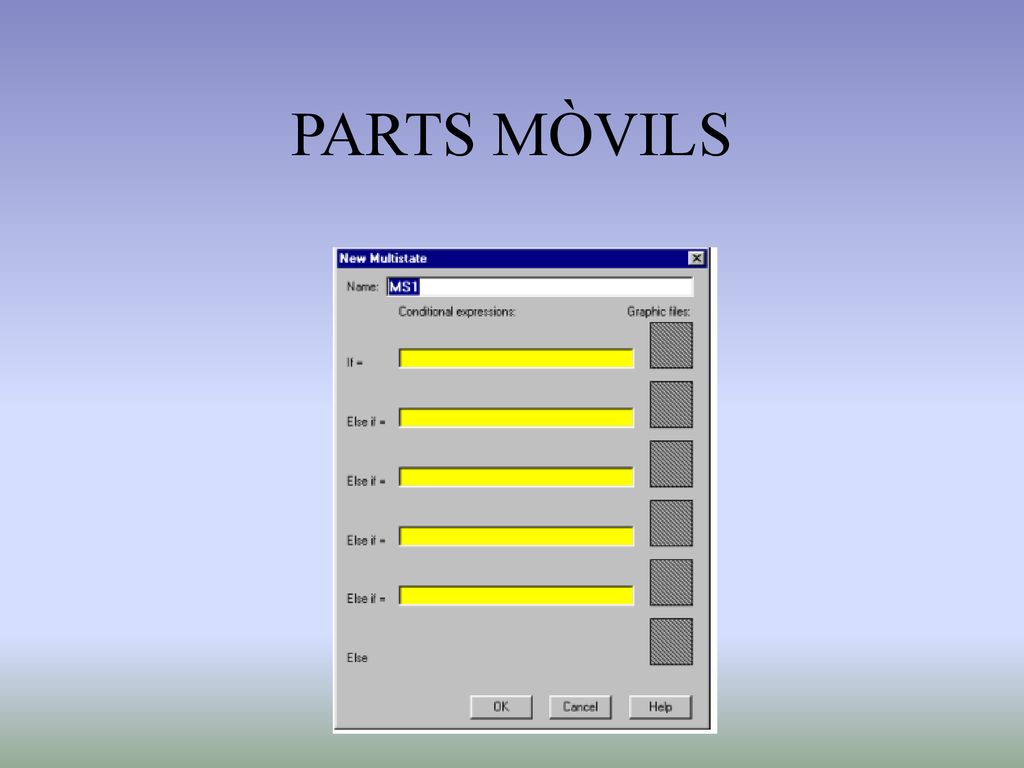

36 PARTS MÒVILS

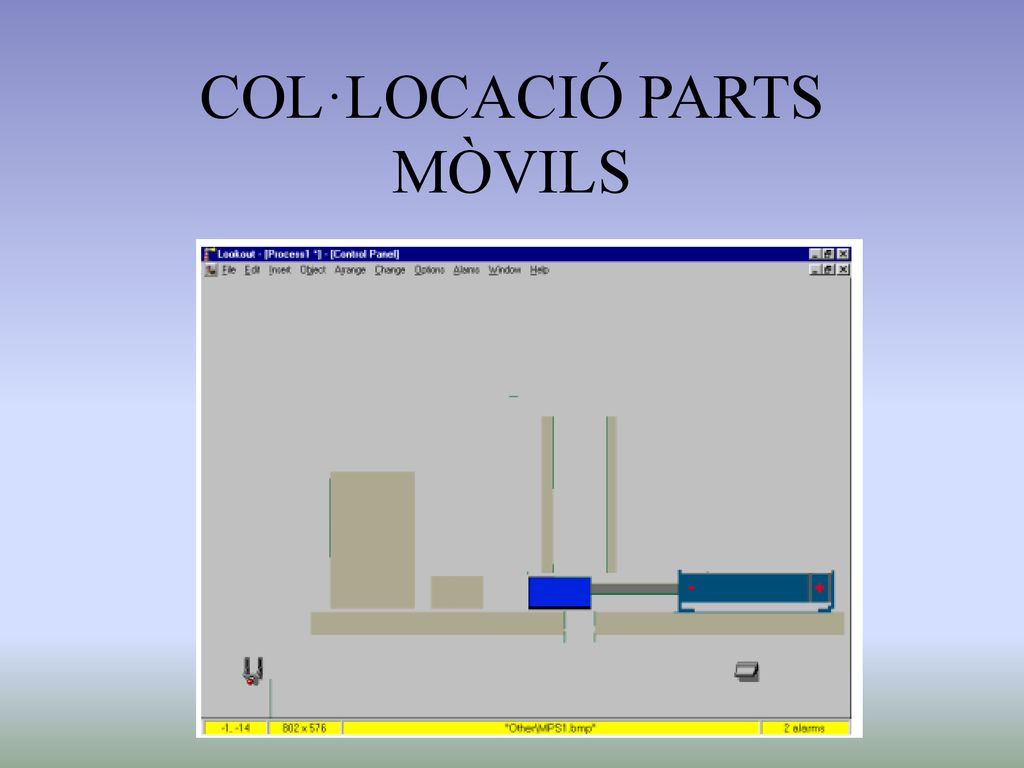

37 COL·LOCACIÓ PARTS MÒVILS

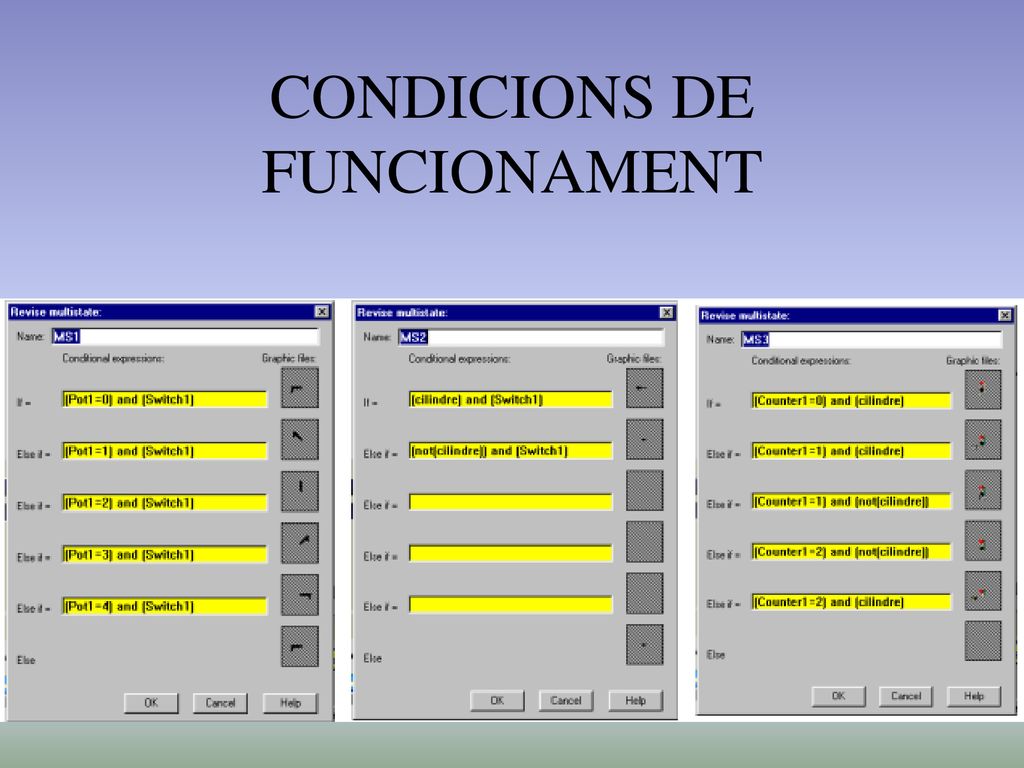

38 CONDICIONS DE FUNCIONAMENT

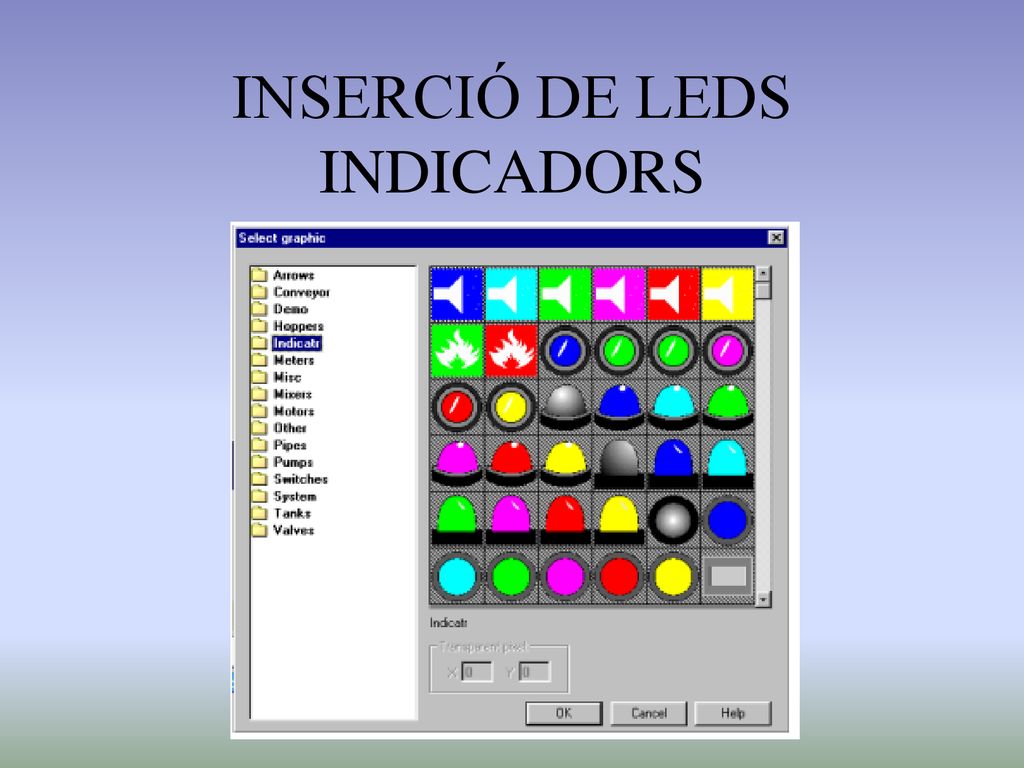

39 INSERCIÓ DE LEDS INDICADORS

40

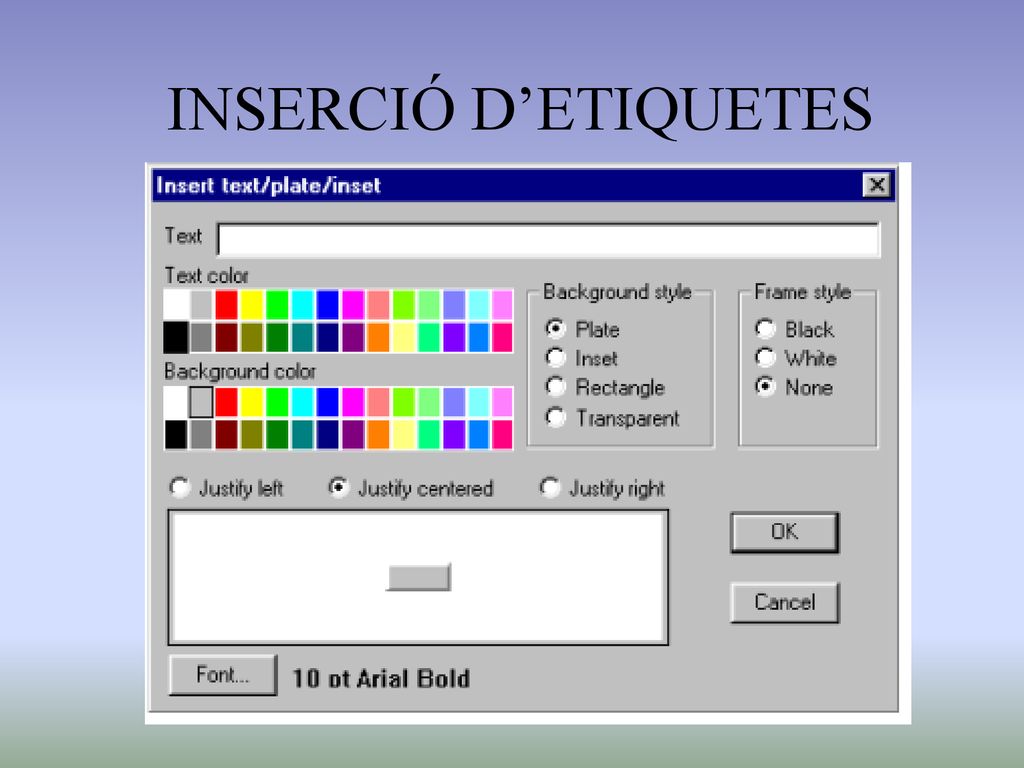

41 INSERCIÓ D’ETIQUETES

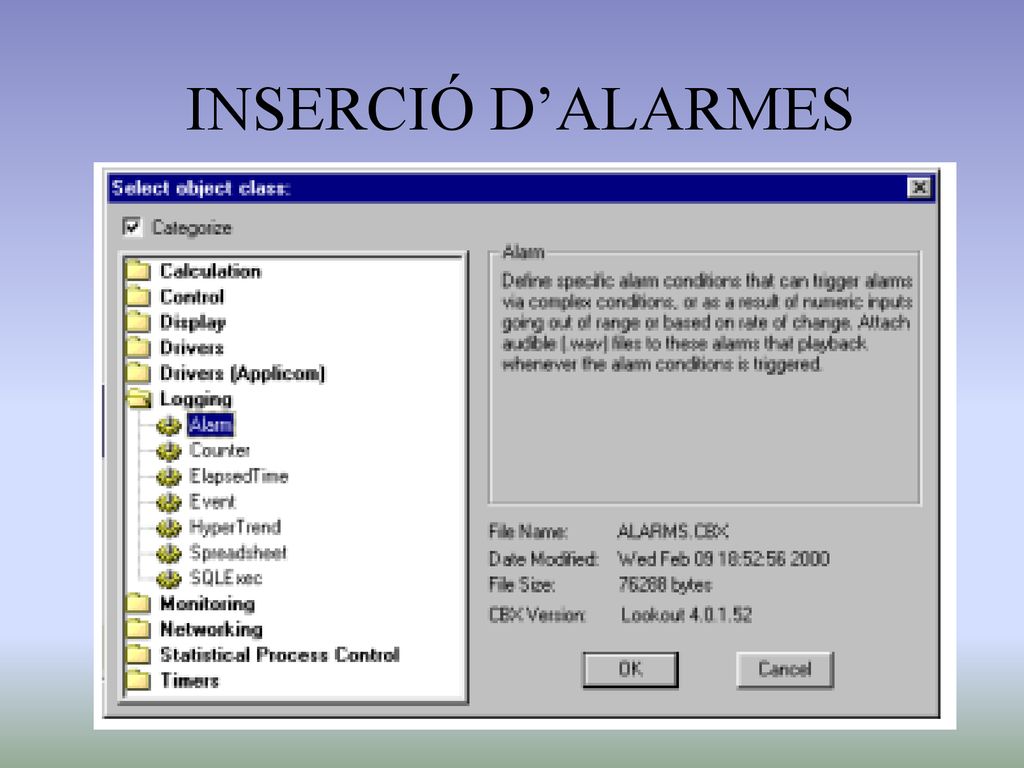

42 INSERCIÓ D’ALARMES

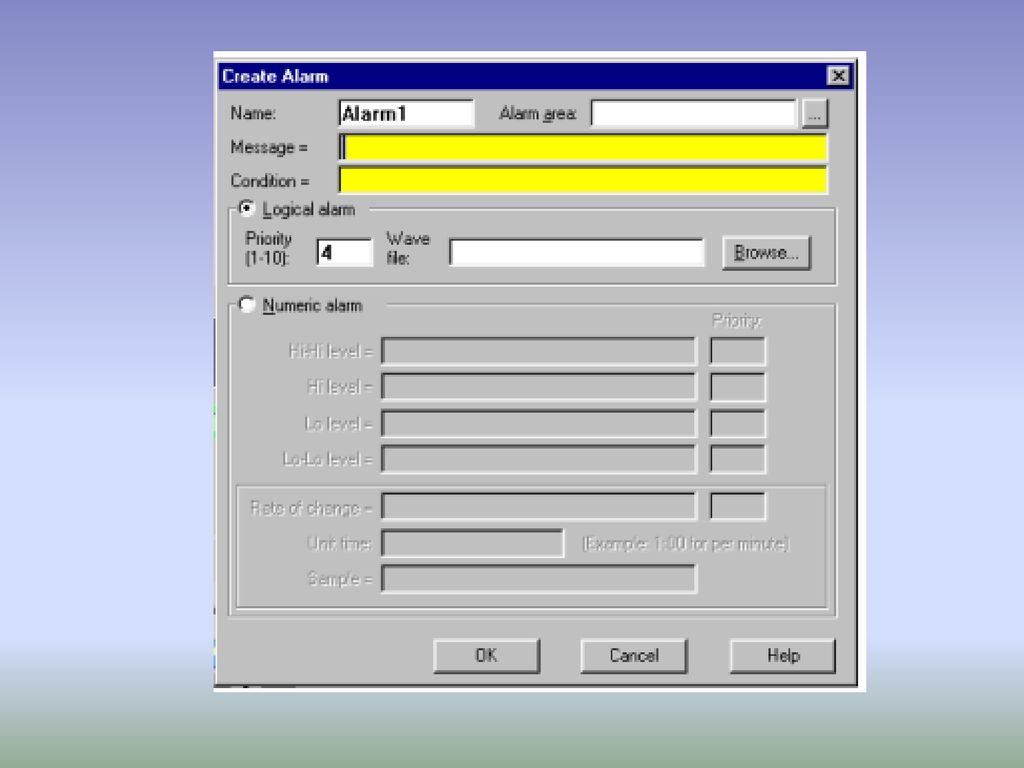

43

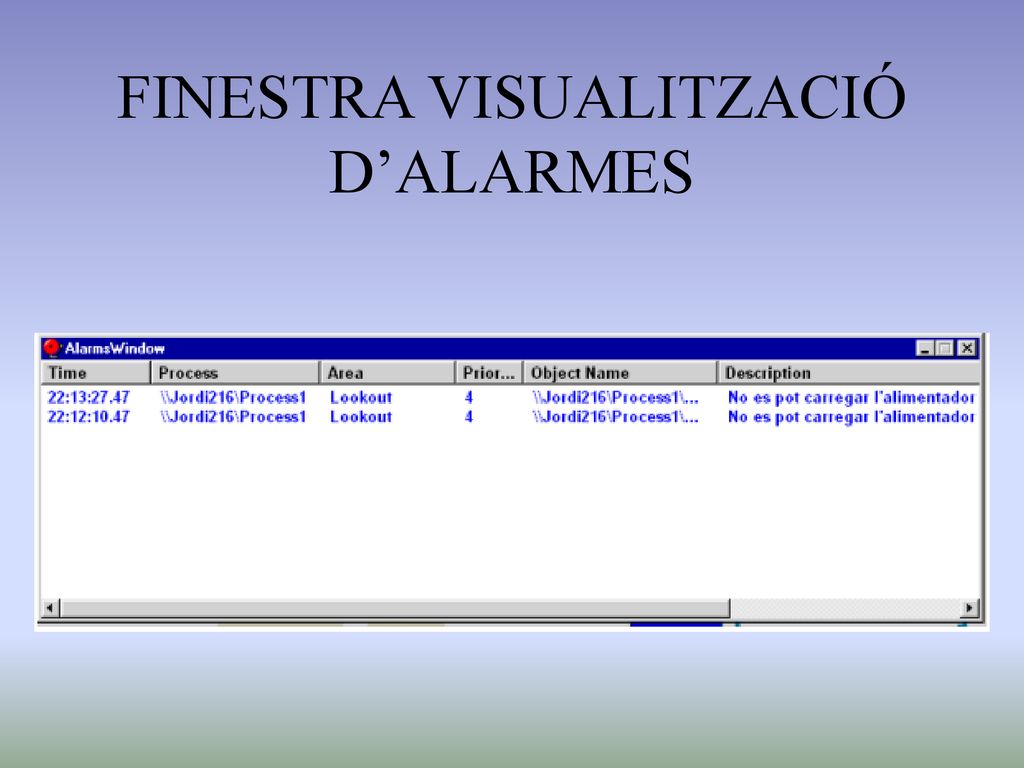

44 FINESTRA VISUALITZACIÓ D’ALARMES

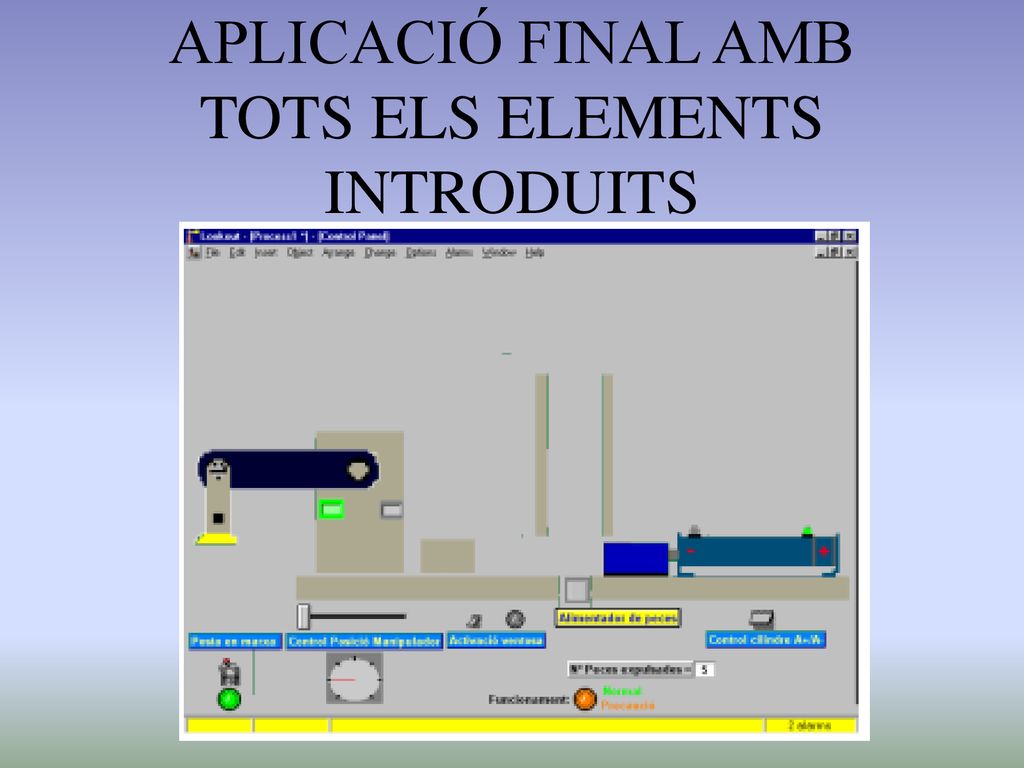

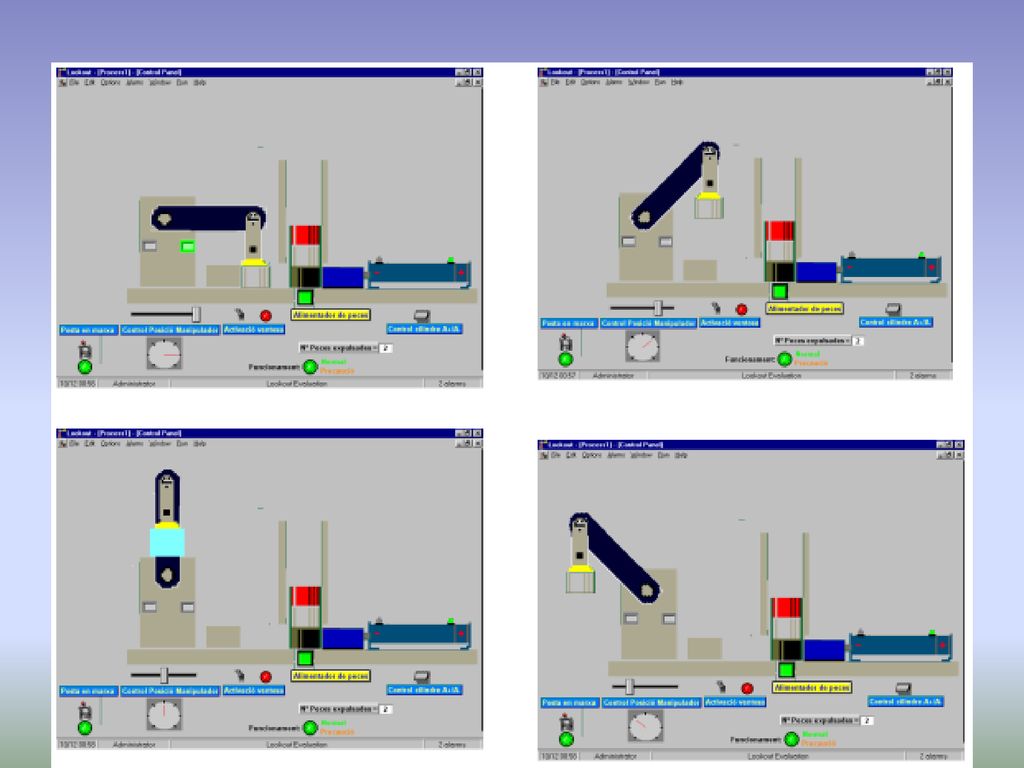

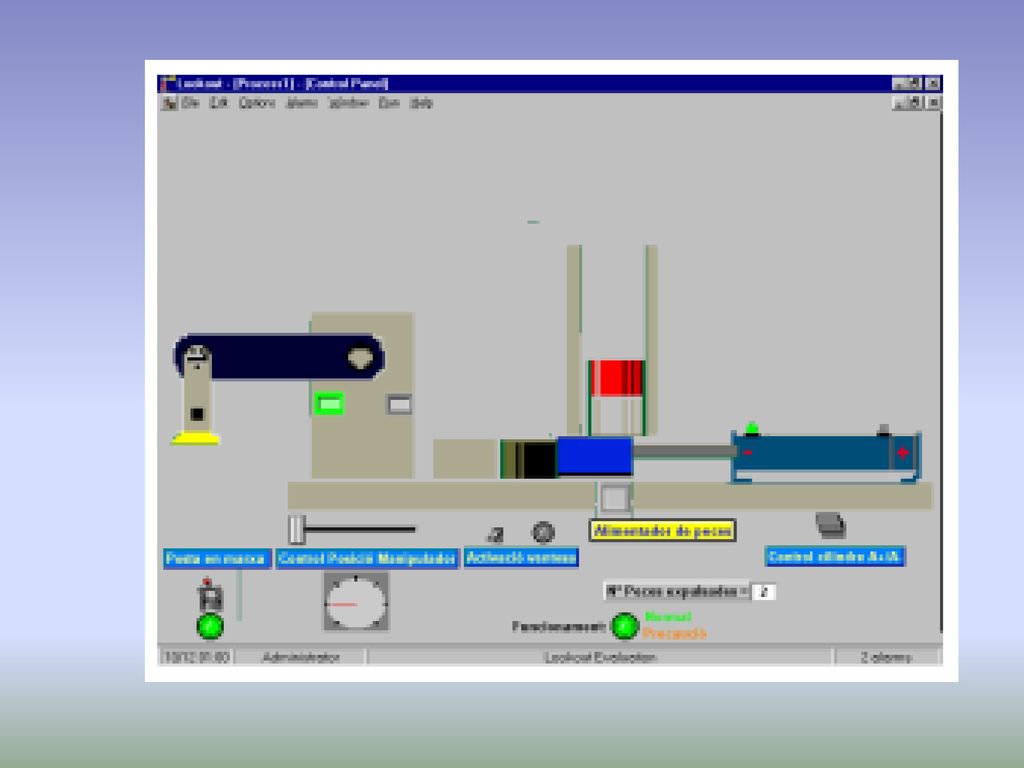

45 APLICACIÓ FINAL AMB TOTS ELS ELEMENTS INTRODUITS

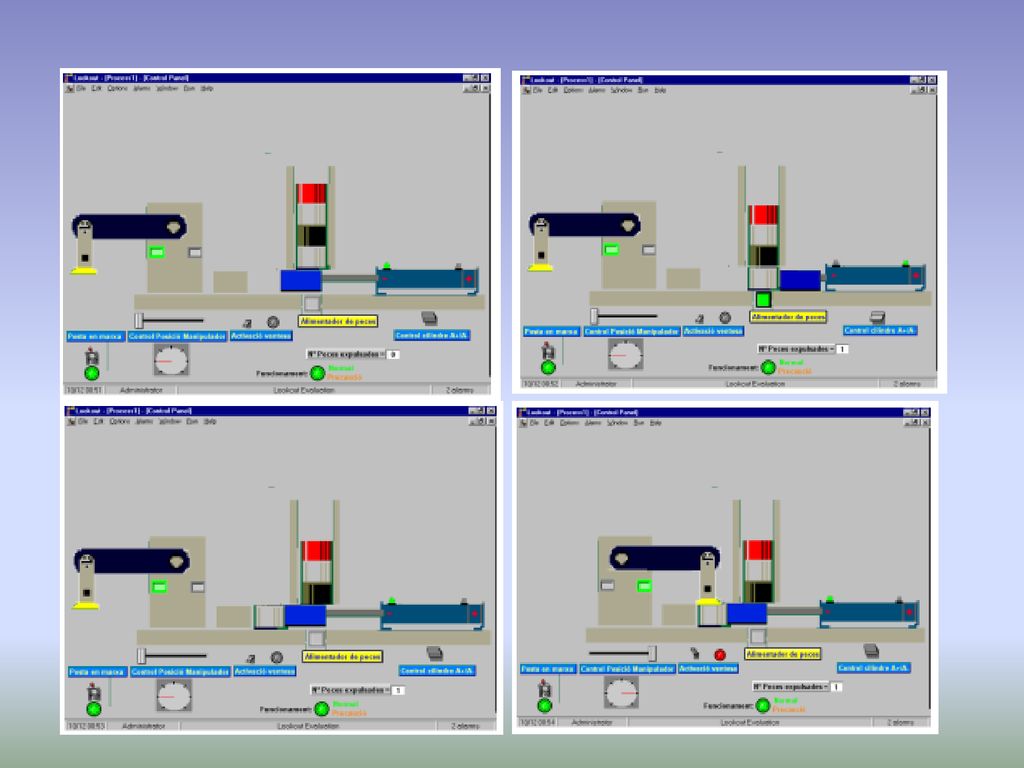

46

47

48

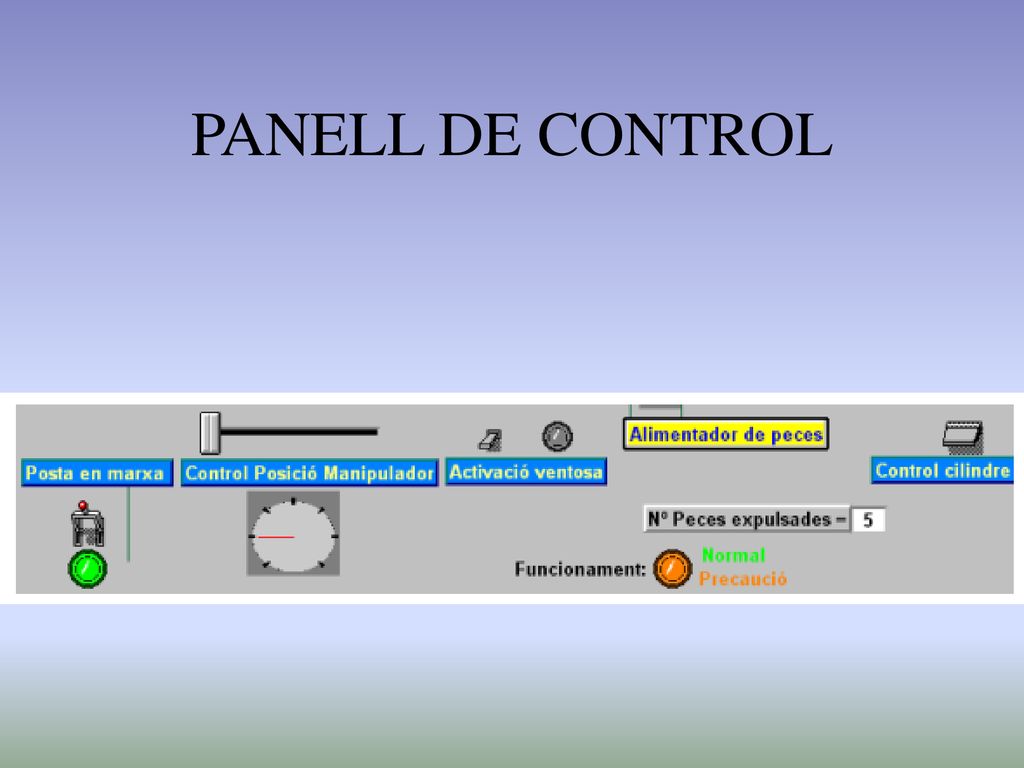

49 PANELL DE CONTROL

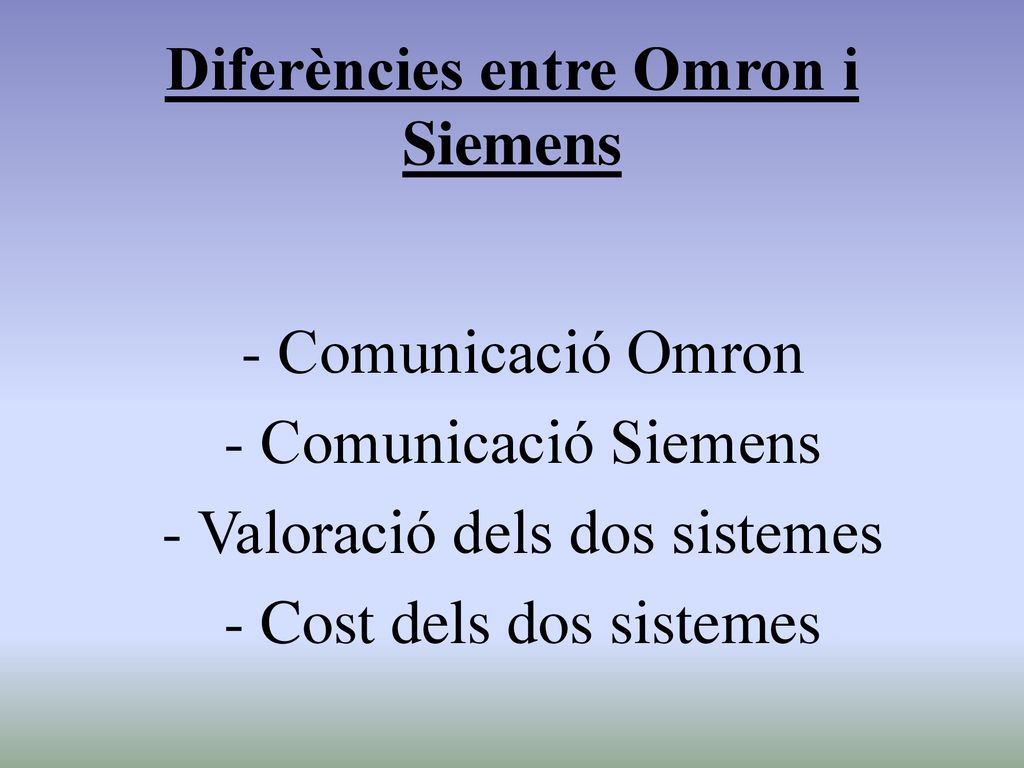

50 Diferències entre Omron i Siemens
- Comunicació Omron - Comunicació Siemens - Valoració dels dos sistemes - Cost dels dos sistemes

51 FIN
