1 Teoria de Corrents Portadores (PLC)

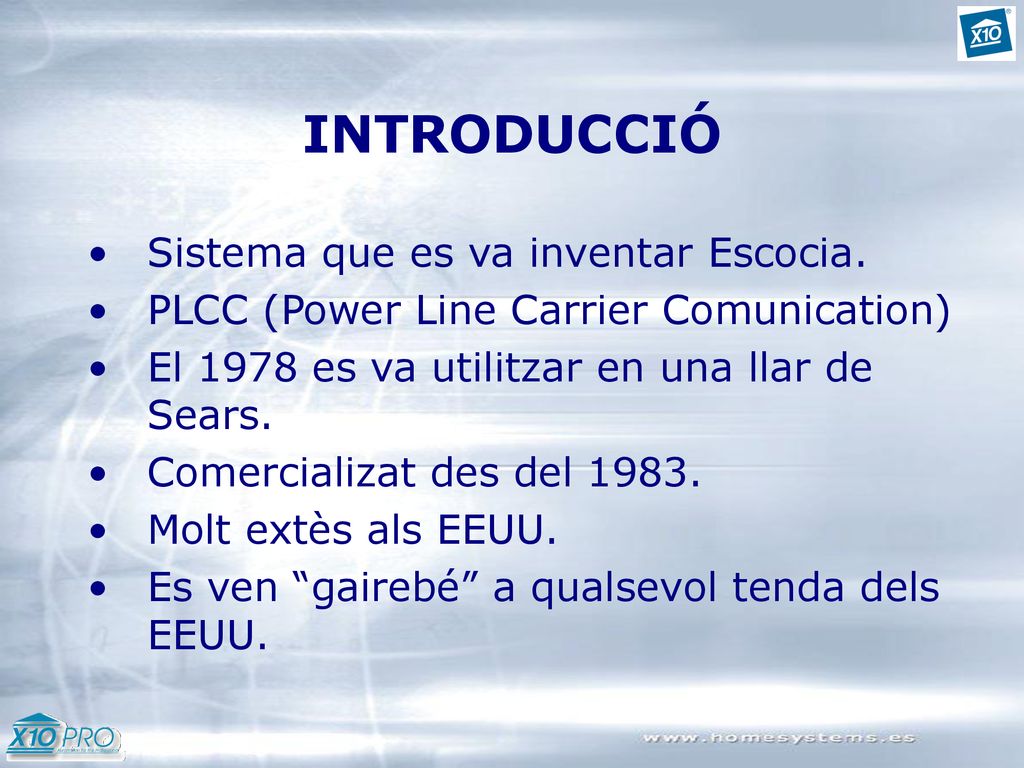

2 INTRODUCCIÓ Sistema que es va inventar Escocia.
PLCC (Power Line Carrier Comunication) El 1978 es va utilitzar en una llar de Sears. Comercializat des del 1983. Molt extès als EEUU. Es ven “gairebé” a qualsevol tenda dels EEUU.

3 CARACTERÍSTIQUES Fàcil d’instal·lar
Connexió i Funcionament (Plug & Play) Fàcil d’utilitzar Inexistència de bus per a intercomunicació Gran diversitat de dispositius i aplicacions Gran diversitat de formats (producte PROFESSIONAL i producte de CONSUM) Compatibilitat amb gran quantitat de productes d’altres sectors (seguretat, audiovisuals, comunicacions, …)

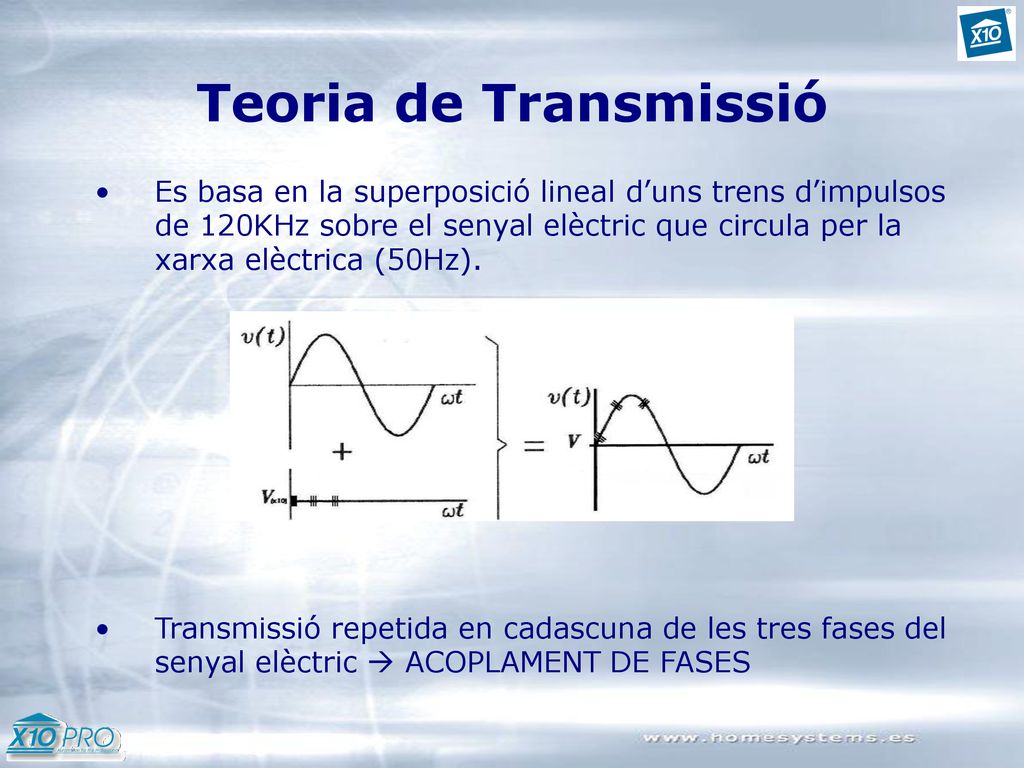

4 Teoria de Transmissió Es basa en la superposició lineal d’uns trens d’impulsos de 120KHz sobre el senyal elèctric que circula per la xarxa elèctrica (50Hz). Transmissió repetida en cadascuna de les tres fases del senyal elèctric  ACOPLAMENT DE FASES

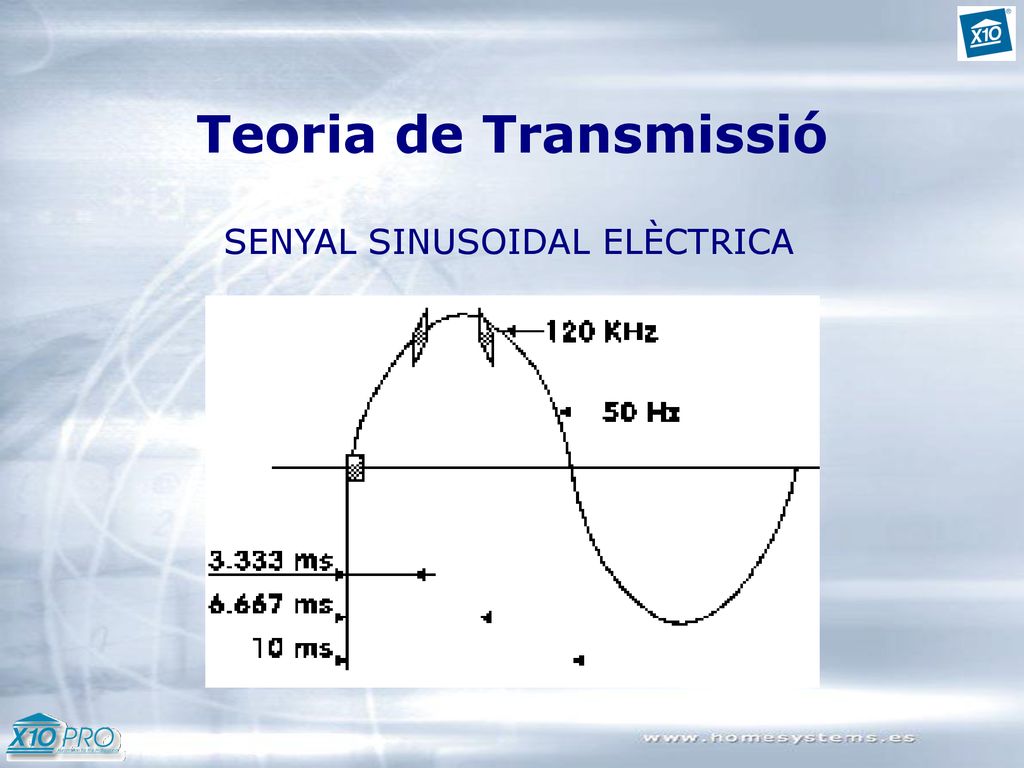

5 Teoria de Transmissió SENYAL SINUSOIDAL ELÈCTRICA

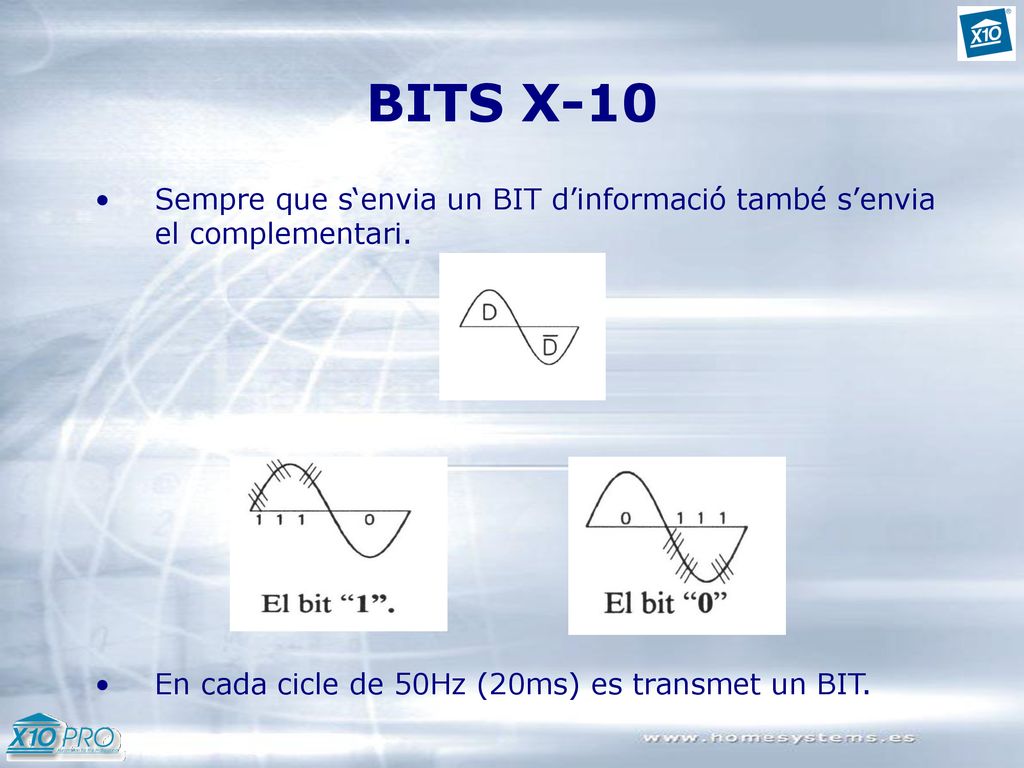

6 BITS X-10 Sempre que s‘envia un BIT d’informació també s’envia el complementari. En cada cicle de 50Hz (20ms) es transmet un BIT.

7 CODIS X10 El Codi Binari es composa d’un conjunt de bits que transporten informació. Els emissors/receptors de senyal X10 són capaços d’entendre la informació representada pels conjunts de bits transmesos. Tipus de Codis Binaris Inici (indica l’inici de transmissió  1110) Casa Numèric / Funció

8 CODIS X10 CÓDIGO CASA CÓDIGO UNIDAD CÓDIGO FUNCIÓN H1 H2 H4 H8 D1 D2
1 ALL UNITS OFF B 2 ALL LIGHTS ON C 3 ON D 4 OFF E 5 DIM F 6 BRIGHT G 7 ALL LIGHTS OFF H 8 CÓDIGO EXTEND I 9 PETICION SALUDO J 10 ACEPTA SALUDO K 11 ATENUACION PRE L 12 M 13 DATOS EXTEND N 14 ESTADO = ON O 15 ESTADO = OFF P 16 PETICIÓN ESTADO

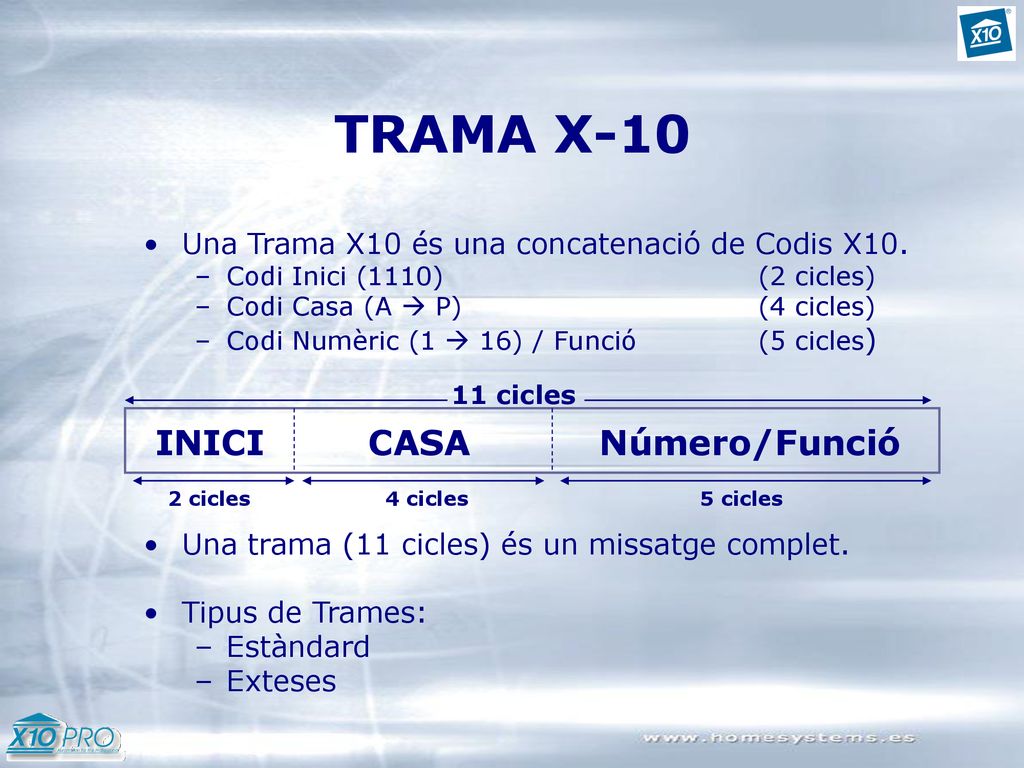

9 TRAMA X-10 INICI CASA Número/Funció
Una Trama X10 és una concatenació de Codis X10. Codi Inici (1110) (2 cicles) Codi Casa (A  P) (4 cicles) Codi Numèric (1  16) / Funció (5 cicles) Una trama (11 cicles) és un missatge complet. Tipus de Trames: Estàndard Exteses 11 cicles INICI CASA Número/Funció 2 cicles 4 cicles 5 cicles

10 ORDRE X-10 Distingim entre 2 estats dels elements X10:
ALERTA: activació del mòdul que he de realitzar una acció EXECUCIÓ: realització de la funció requerida Una Ordre X10 es composa de 2 trames (Alerta+Execució) Temps d’una ordre X10 = 0,44s 2 Trames x 11 Cicles x 20ms (1/50Hz)

11 Tractament de Senyal Problemàtica en la transmissió/recepció de senyal X10: Superposició de SOROLL provinent de la xarxa elèctrica El senyal X10 queda EMMASCARAT Desadaptació d’IMPEDÀNCIES degut a algun equip connectat a la xarxa elèctrica  El senyal X10 queda ATENUAT

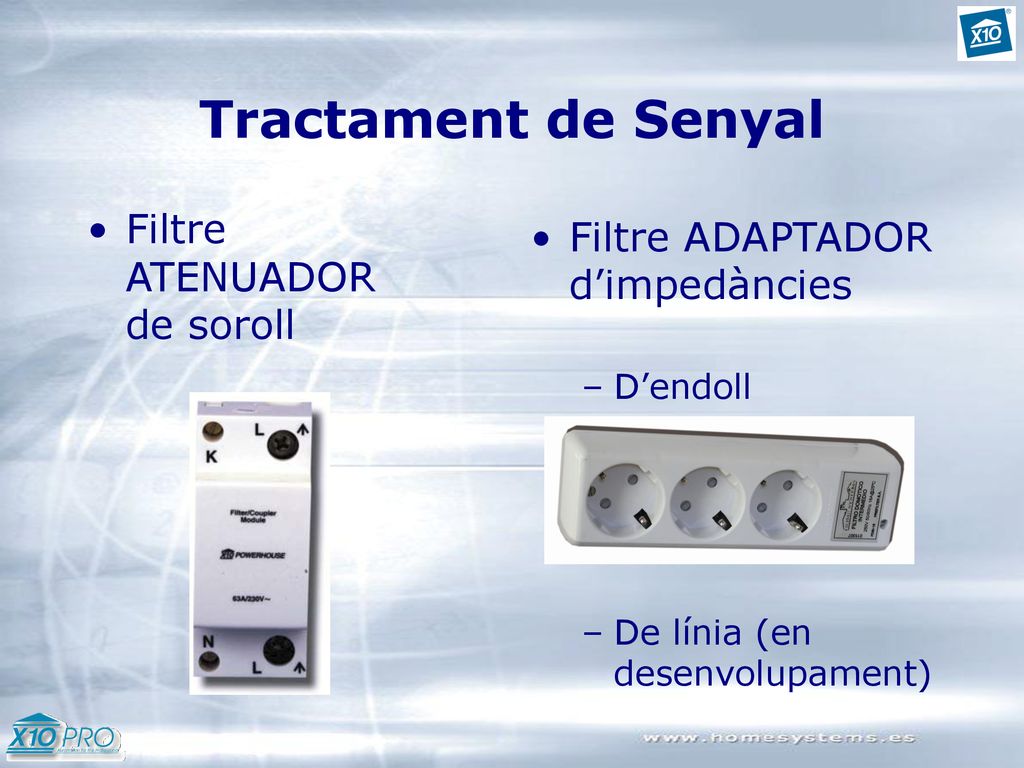

12 Tractament de Senyal Filtre ATENUADOR de soroll
Filtre ADAPTADOR d’impedàncies D’endoll De línia (en desenvolupament)

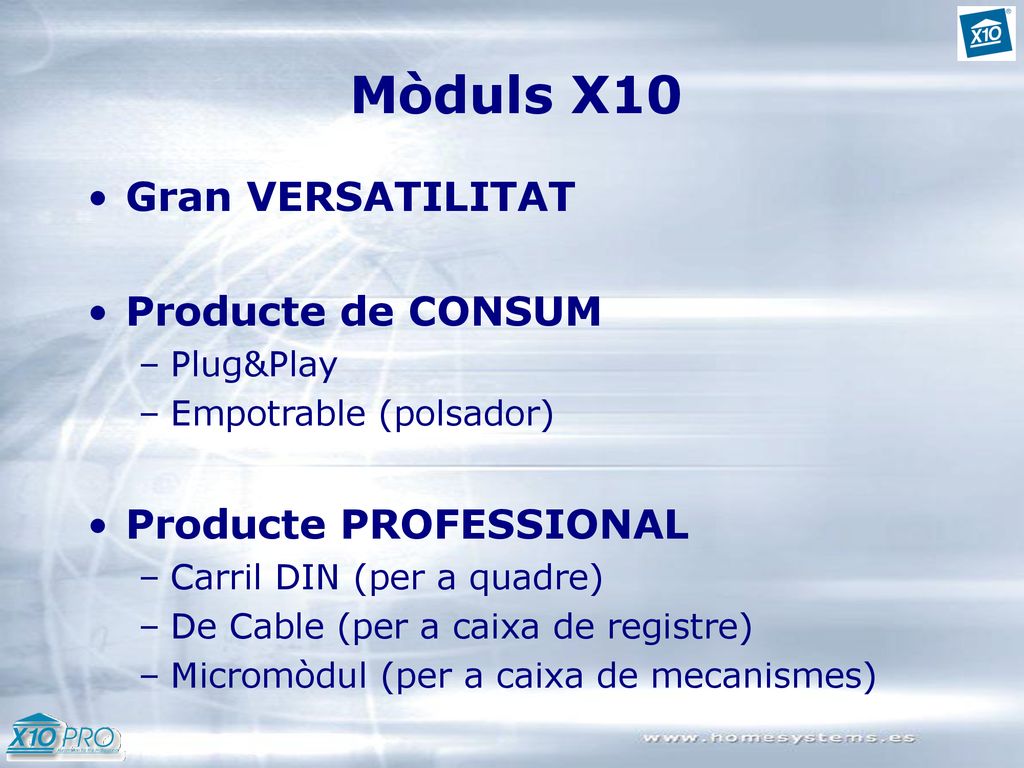

13 Mòduls X10 Gran VERSATILITAT Producte de CONSUM Producte PROFESSIONAL
Plug&Play Empotrable (polsador) Producte PROFESSIONAL Carril DIN (per a quadre) De Cable (per a caixa de registre) Micromòdul (per a caixa de mecanismes)

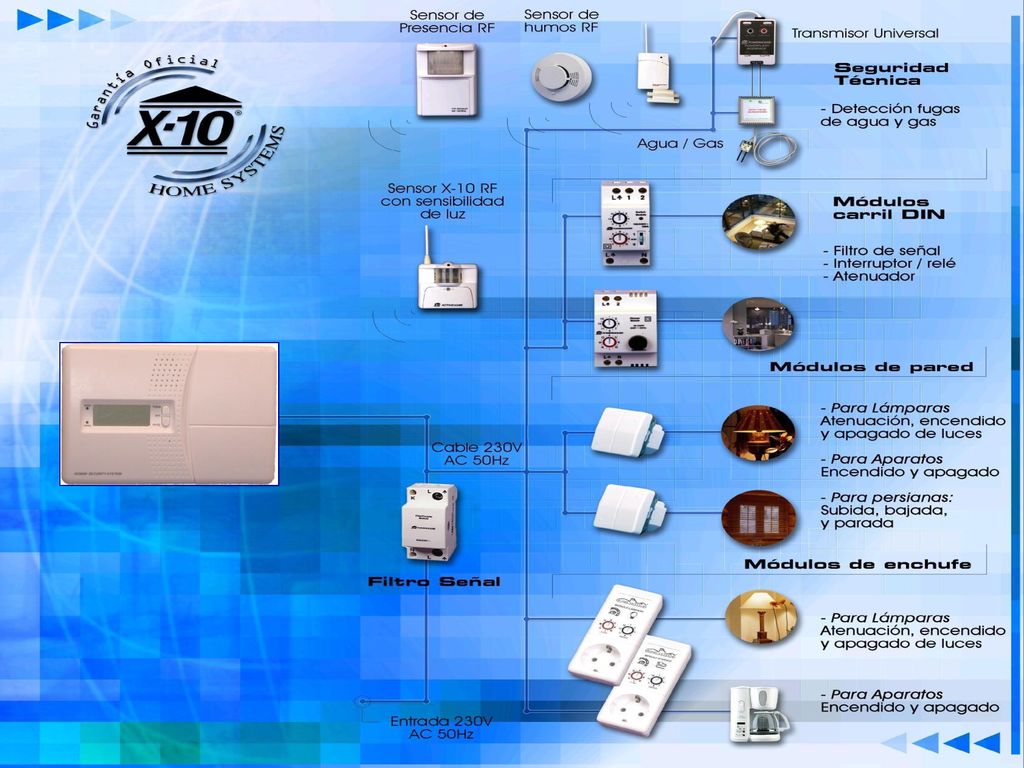

14

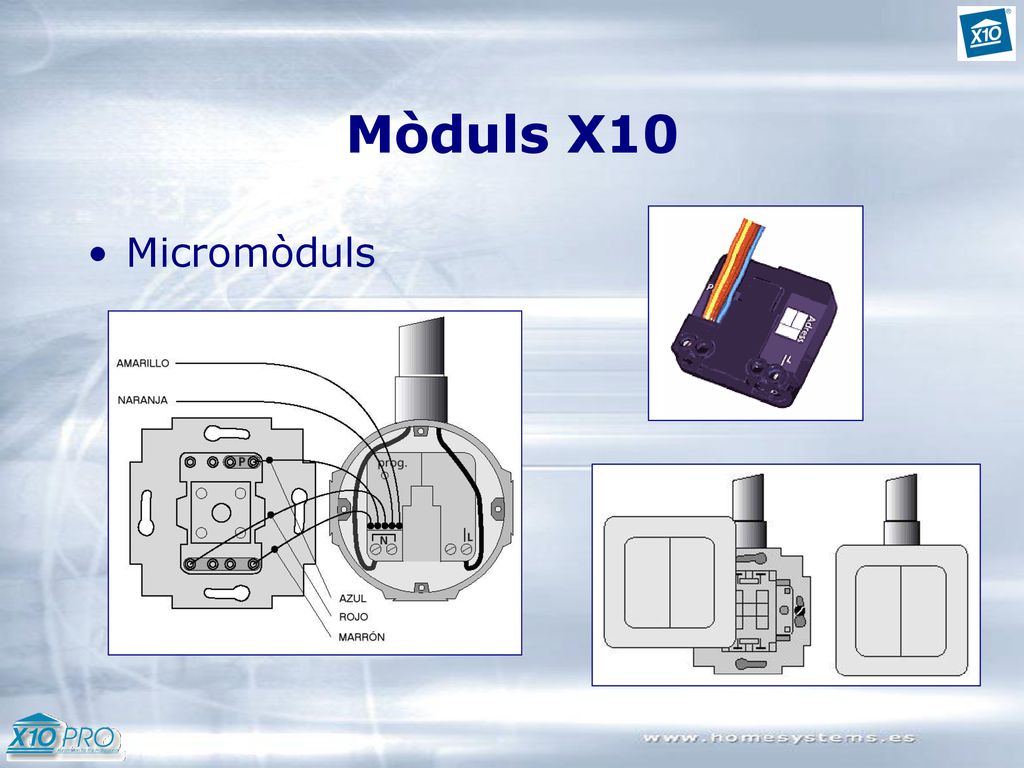

15 Mòduls X10 Micromòduls

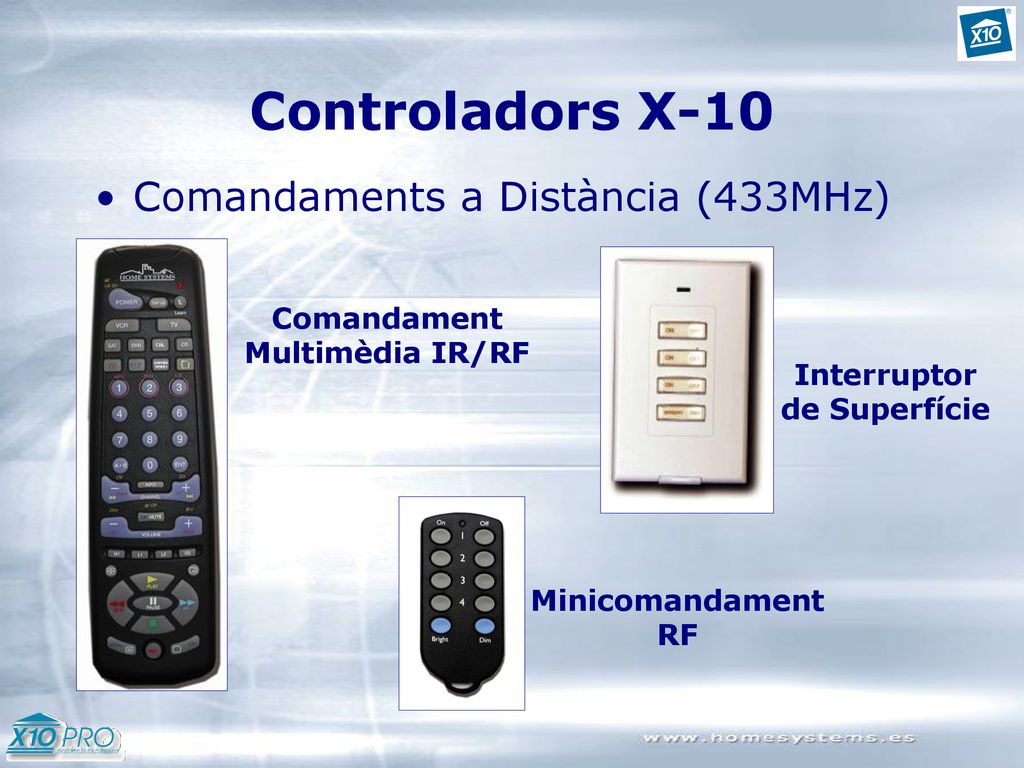

16 Comandament Multimèdia IR/RF Interruptor de Superfície
Controladors X-10 Comandaments a Distància (433MHz) Comandament Multimèdia IR/RF Interruptor de Superfície Minicomandament RF

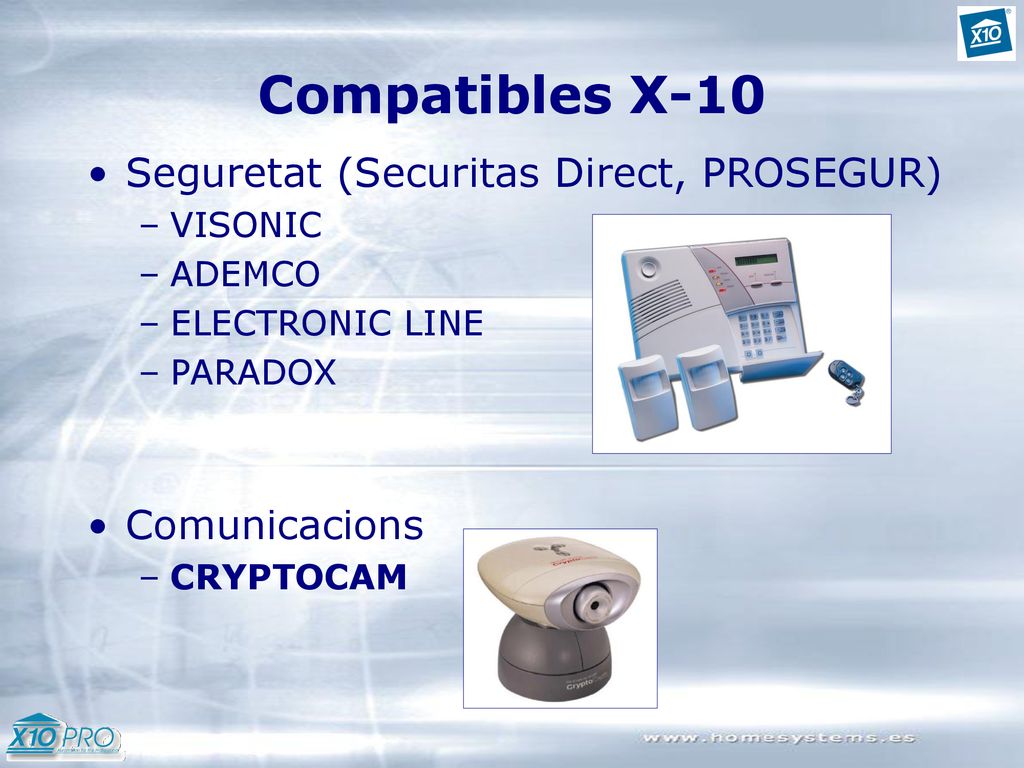

17 Compatibles X-10 Seguretat (Securitas Direct, PROSEGUR) Comunicacions
VISONIC ADEMCO ELECTRONIC LINE PARADOX Comunicacions CRYPTOCAM

18 Compatibles X-10 Audiovisuals Gestió Integral de la Llar VITY
(Sistema d’Integració Multimèdia) Gestió Integral de la Llar EM·POWER (Seguretat, Climatització, Automatització)

19 Teoria de Corrents Portadores (PLC)
