1 Estándares en Información espacial
SIG Unidad 5 Estándares en Información espacial

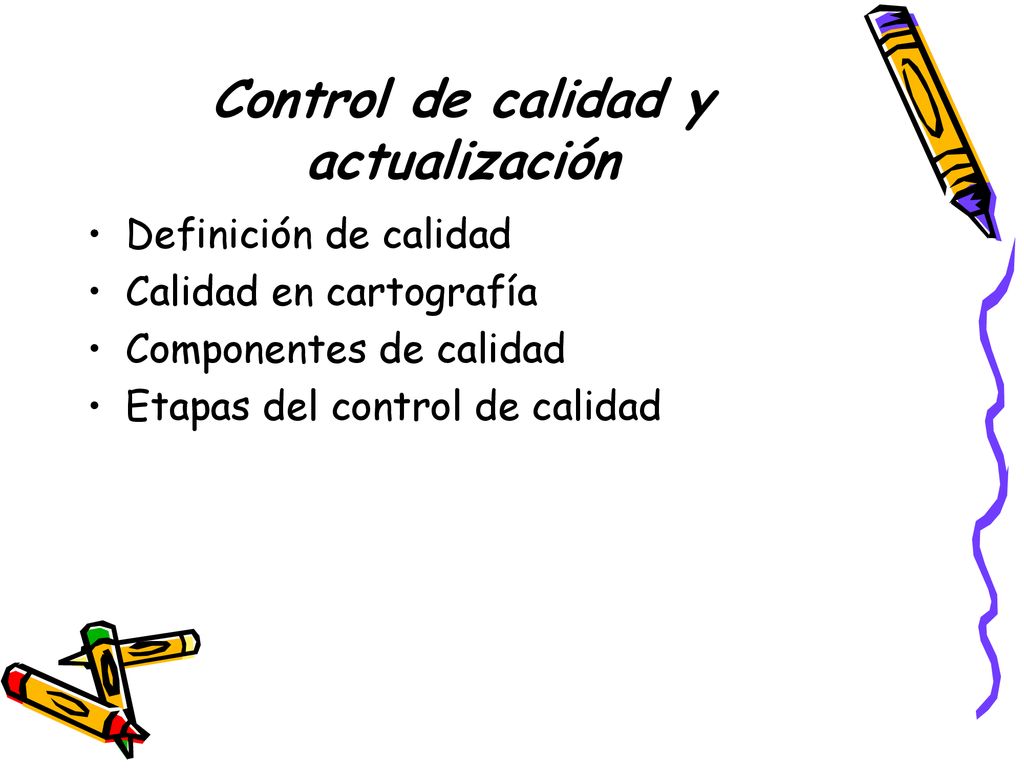

2 Control de calidad y actualización
Definición de calidad Calidad en cartografía Componentes de calidad Etapas del control de calidad

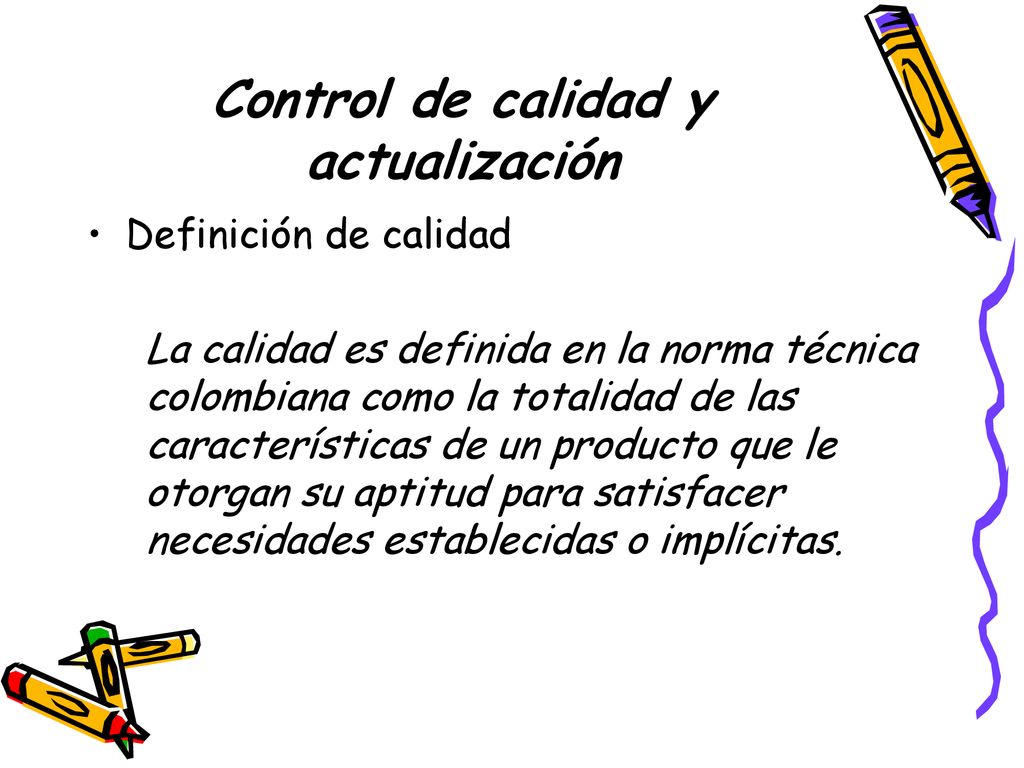

3 Control de calidad y actualización
Definición de calidad La calidad es definida en la norma técnica colombiana como la totalidad de las características de un producto que le otorgan su aptitud para satisfacer necesidades establecidas o implícitas.

4 Calidad Cumplimiento de especificaciones (enfoque técnico)
Procesos y productos son base de la calidad Ajustado al uso (enfoque dirigido al mercadeo) cliente define la calidad Calidad Políticas de la organización (enfoque administrativo) calidad de acuerdo a los lineamientos de la Empresa

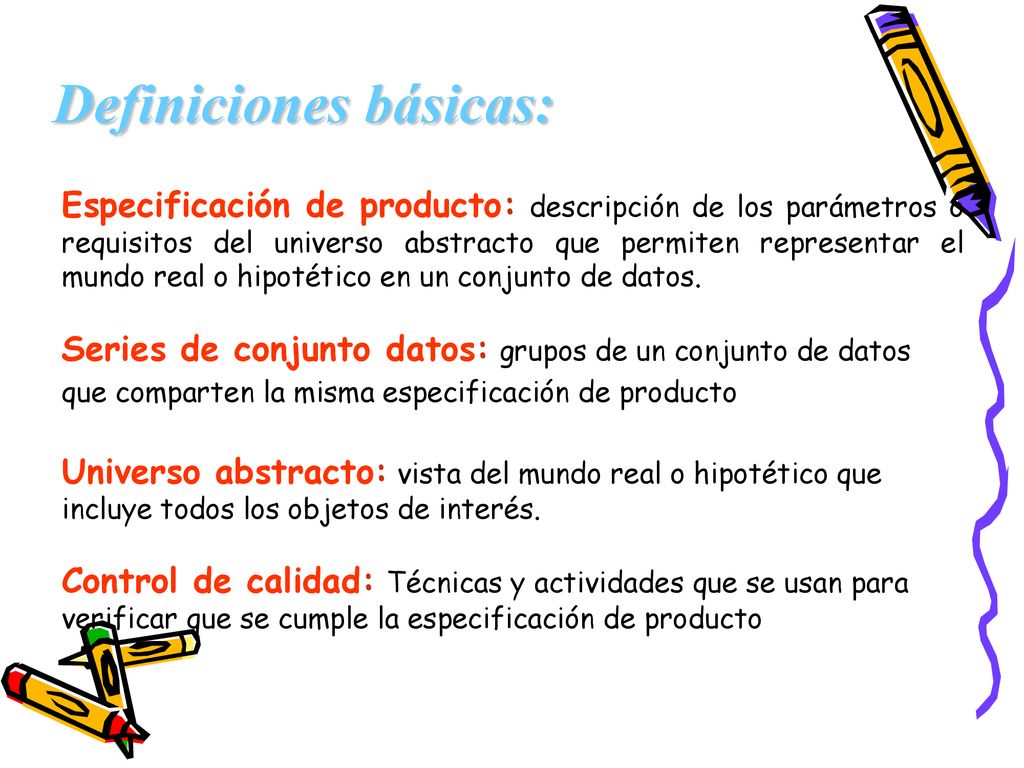

5 Definiciones básicas:
Especificación de producto: descripción de los parámetros o requisitos del universo abstracto que permiten representar el mundo real o hipotético en un conjunto de datos. Series de conjunto datos: grupos de un conjunto de datos que comparten la misma especificación de producto. Universo abstracto: vista del mundo real o hipotético que incluye todos los objetos de interés. Control de calidad: Técnicas y actividades que se usan para verificar que se cumple la especificación de producto

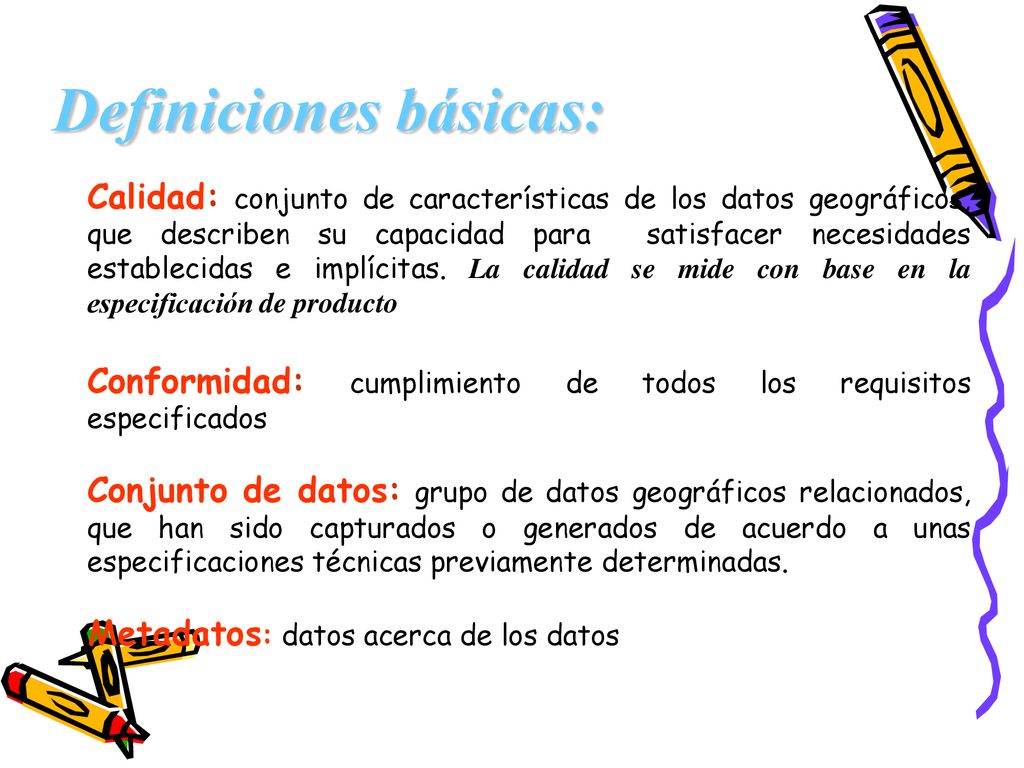

6 Definiciones básicas:
Calidad: conjunto de características de los datos geográficos, que describen su capacidad para satisfacer necesidades establecidas e implícitas. La calidad se mide con base en la especificación de producto Conformidad: cumplimiento de todos los requisitos especificados Conjunto de datos: grupo de datos geográficos relacionados, que han sido capturados o generados de acuerdo a unas especificaciones técnicas previamente determinadas. Metadatos: datos acerca de los datos

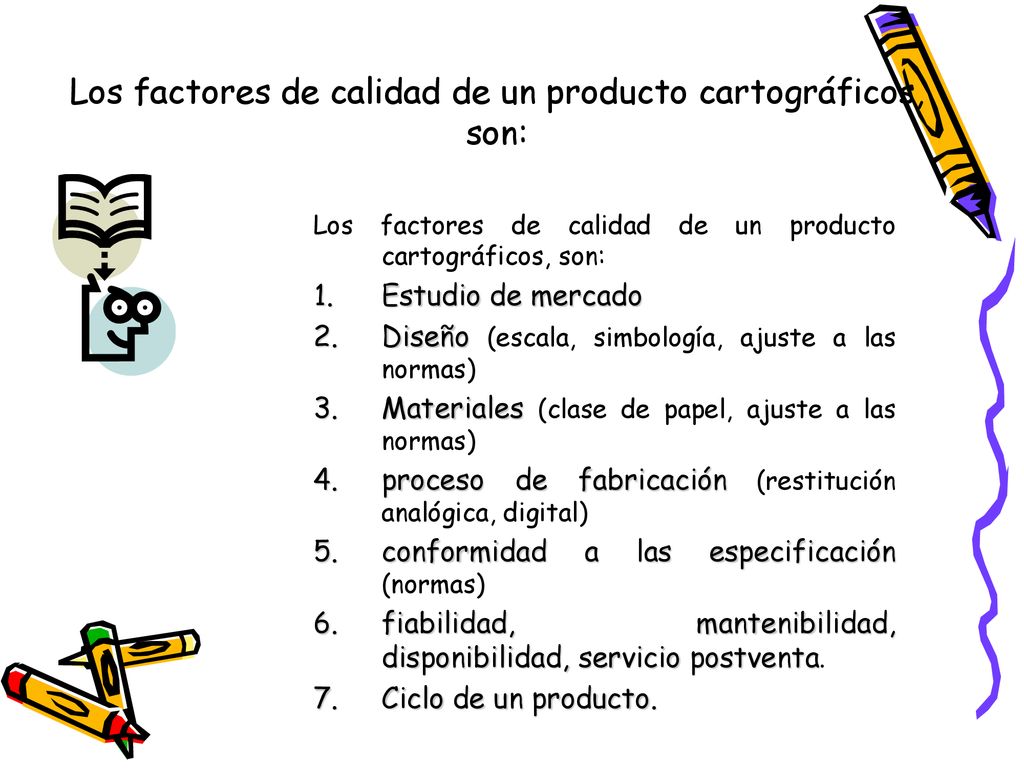

7 Los factores de calidad de un producto cartográficos, son:
Estudio de mercado Diseño (escala, simbología, ajuste a las normas) Materiales (clase de papel, ajuste a las normas) proceso de fabricación (restitución analógica, digital) conformidad a las especificación (normas) fiabilidad, mantenibilidad, disponibilidad, servicio postventa. Ciclo de un producto.

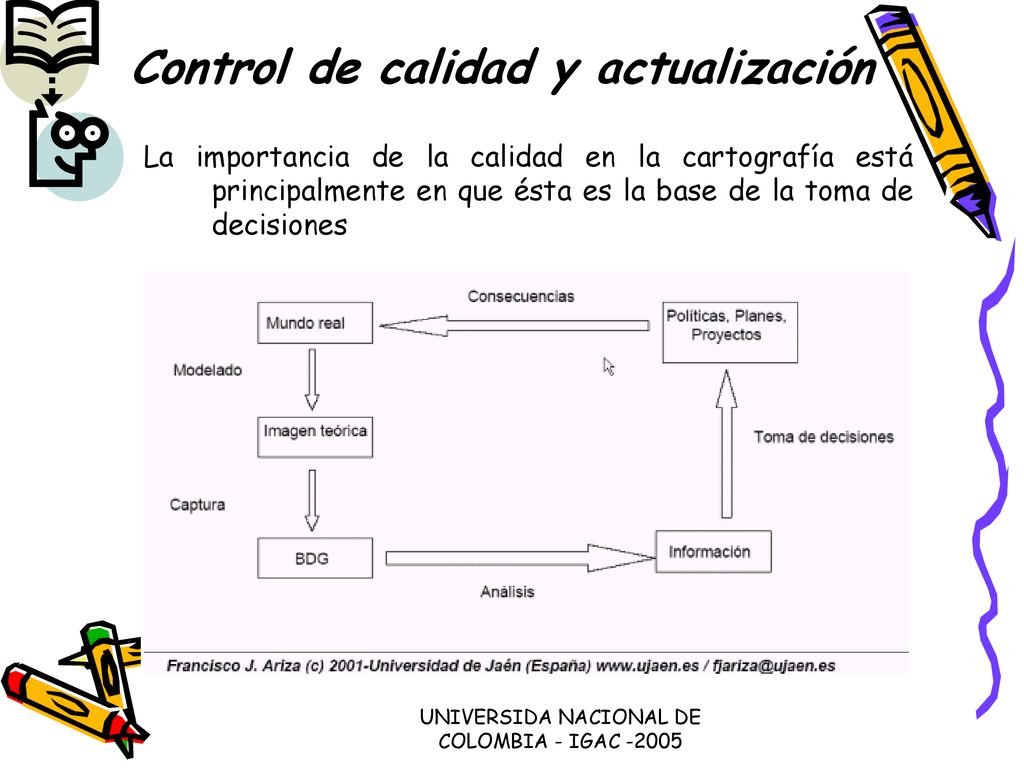

8 Control de calidad y actualización
La importancia de la calidad en la cartografía está principalmente en que ésta es la base de la toma de decisiones UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

9 Durante la captura de los datos (restitución-digitalización)
Donde se mide la calidad de los datos geográficos? Durante la captura de los datos (restitución-digitalización) Durante la edición de los datos Durante y después del procesamiento y el análisis de los datos En la presentación de los datos (salida gráfica) En el intercambio de los datos (exportación de archivos)

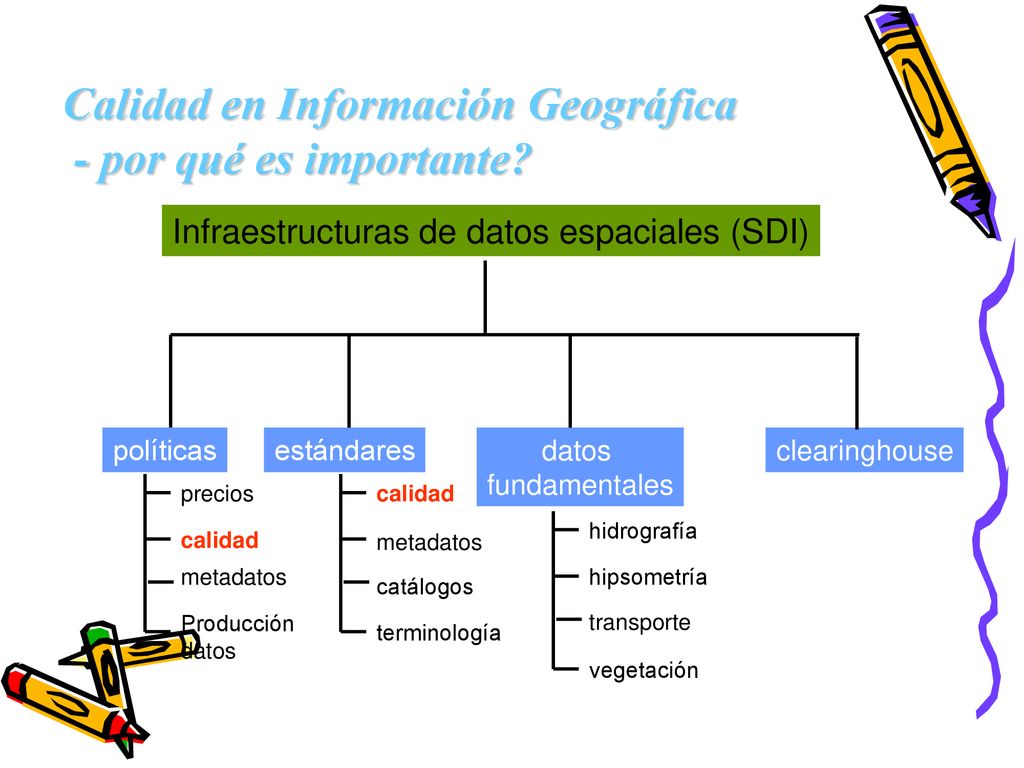

10 Calidad en Información Geográfica - por qué es importante?
Infraestructuras de datos espaciales (SDI) políticas estándares datos fundamentales clearinghouse precios calidad hidrografía calidad metadatos metadatos hipsometría catálogos Producción datos transporte terminología vegetación

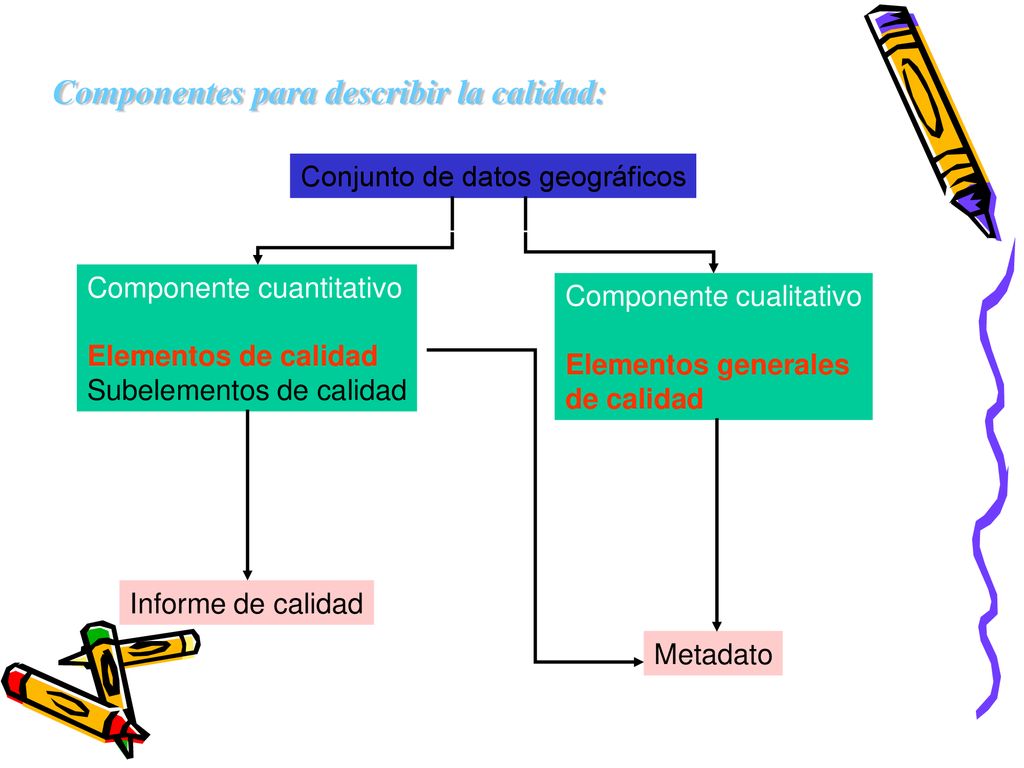

11 Componentes para describir la calidad:
Conjunto de datos geográficos Componente cualitativo Elementos generales de calidad Metadato Componente cuantitativo Elementos de calidad Subelementos de calidad Informe de calidad

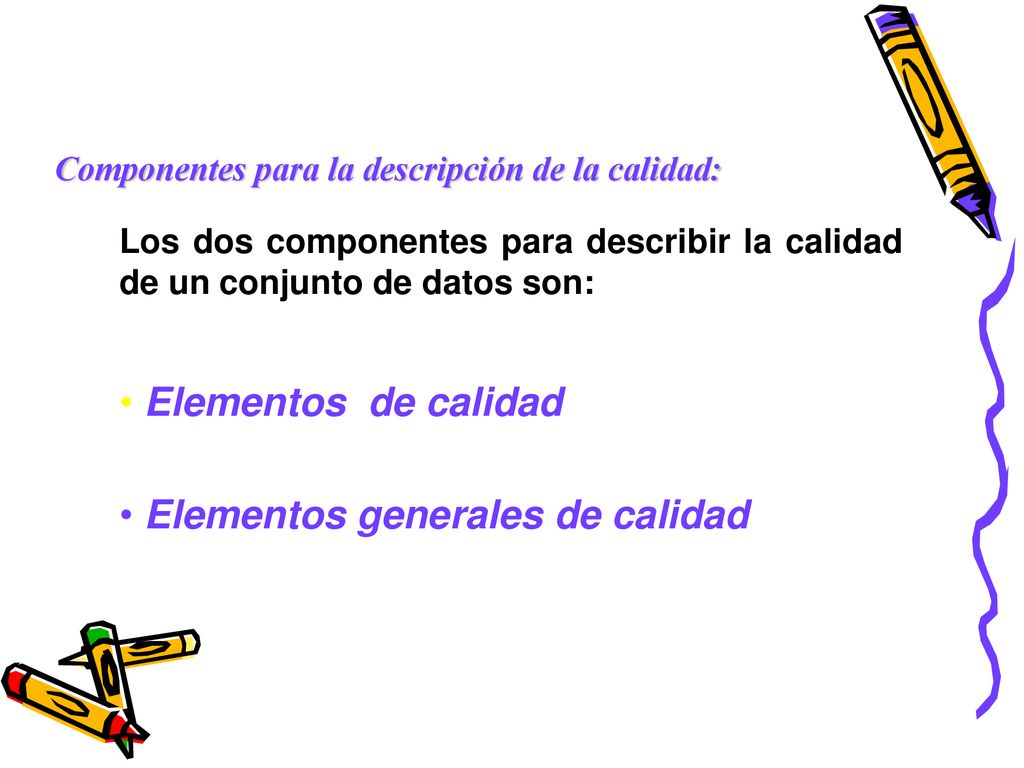

12 Elementos generales de calidad
Componentes para la descripción de la calidad: Los dos componentes para describir la calidad de un conjunto de datos son: Elementos de calidad Elementos generales de calidad

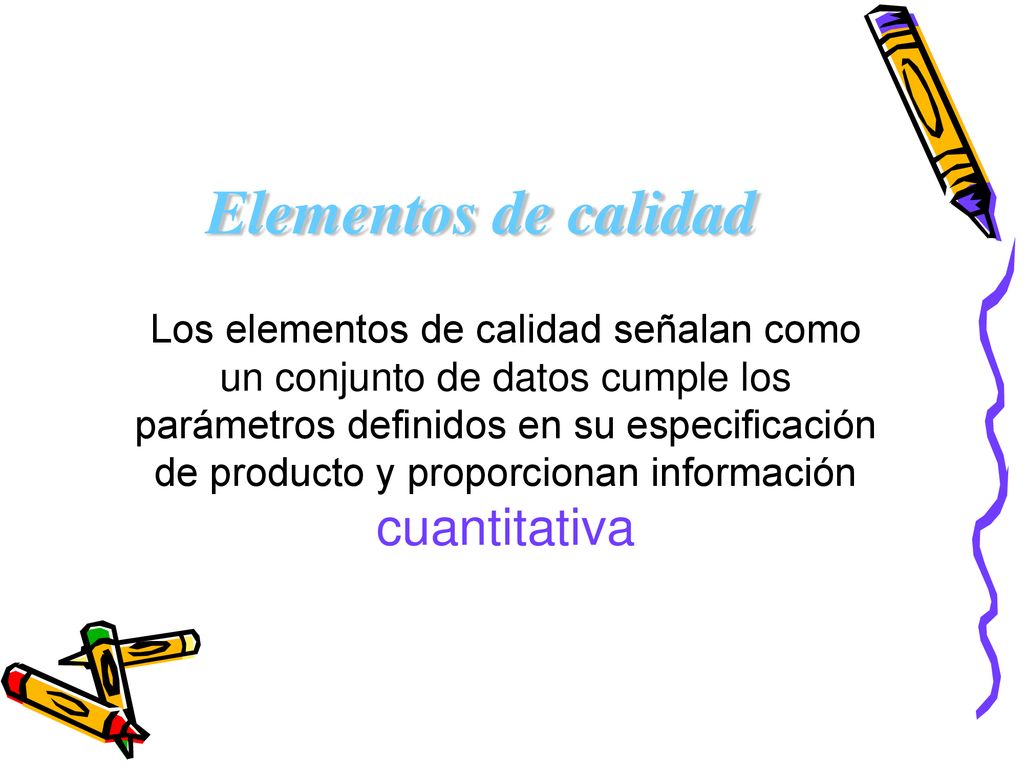

13 Elementos de calidad Los elementos de calidad señalan como un conjunto de datos cumple los parámetros definidos en su especificación de producto y proporcionan información cuantitativa

14 UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005
Elementos de calidad En cartografía el dato geográfico es un objeto que tiene coordenadas X, Y, Z, un tiempo T1..Tn y atributos A1..An. a su vez este dato geográfico tiene unos elementos de calidad como son: exactitud en posición exactitud temática exactitud temporal coherencia lógica Totalidad UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

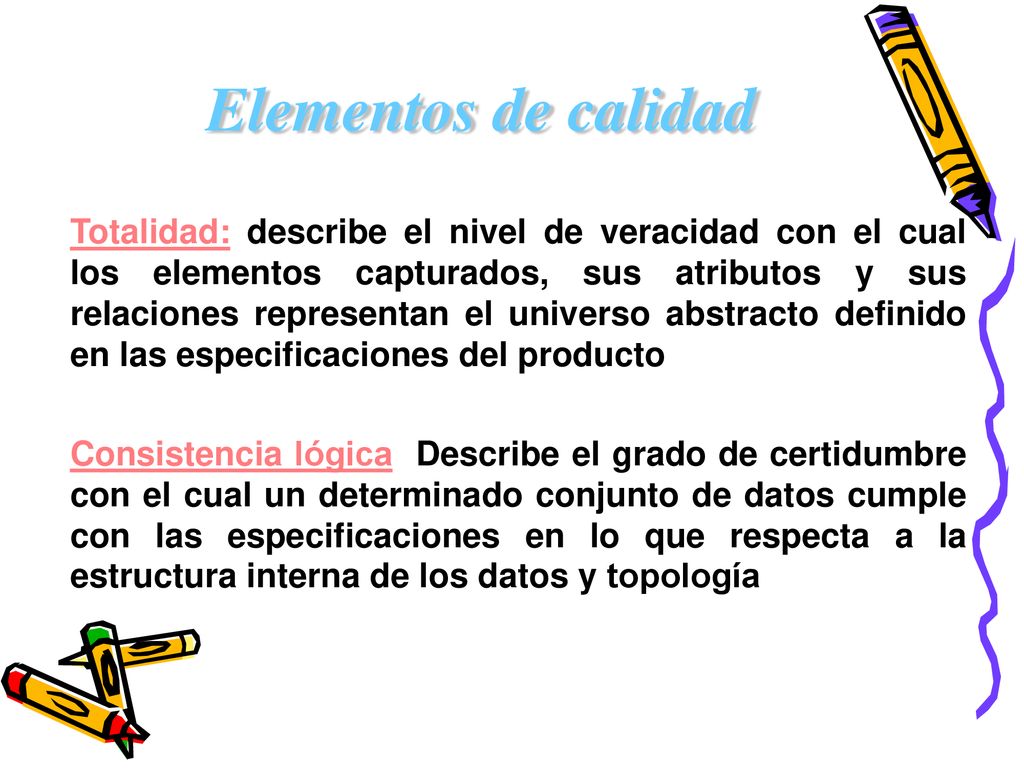

15 Elementos de calidad Totalidad: describe el nivel de veracidad con el cual los elementos capturados, sus atributos y sus relaciones representan el universo abstracto definido en las especificaciones del producto Consistencia lógica: Describe el grado de certidumbre con el cual un determinado conjunto de datos cumple con las especificaciones en lo que respecta a la estructura interna de los datos y topología

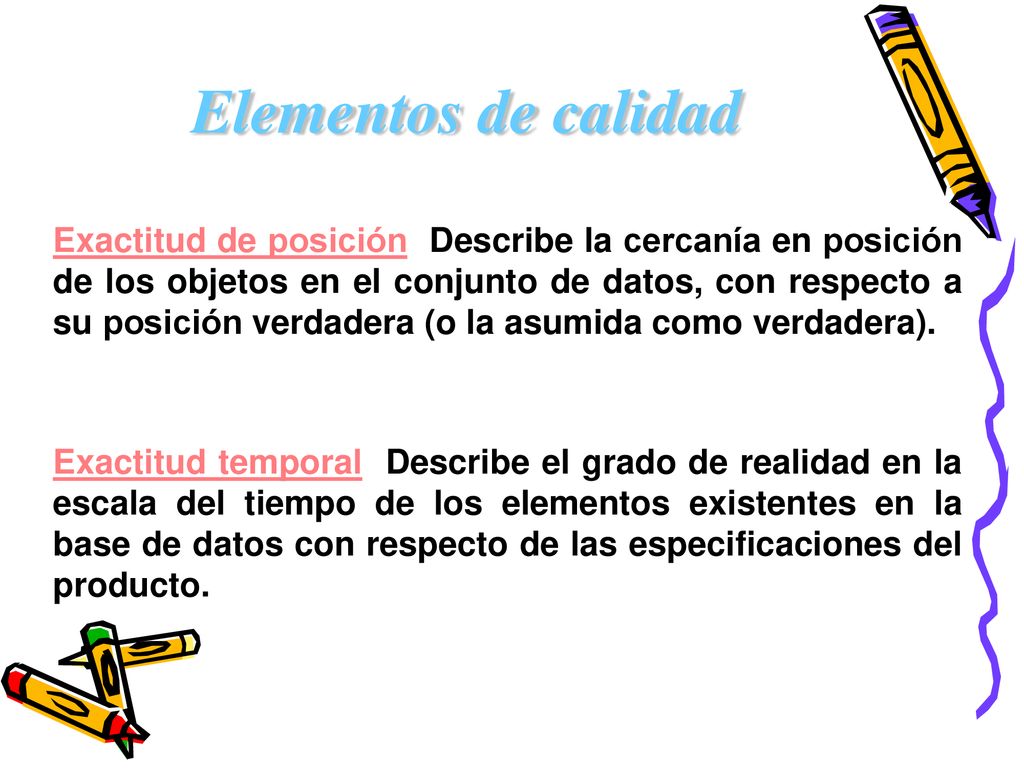

16 Elementos de calidad Exactitud de posición: Describe la cercanía en posición de los objetos en el conjunto de datos, con respecto a su posición verdadera (o la asumida como verdadera). Exactitud temporal: Describe el grado de realidad en la escala del tiempo de los elementos existentes en la base de datos con respecto de las especificaciones del producto.

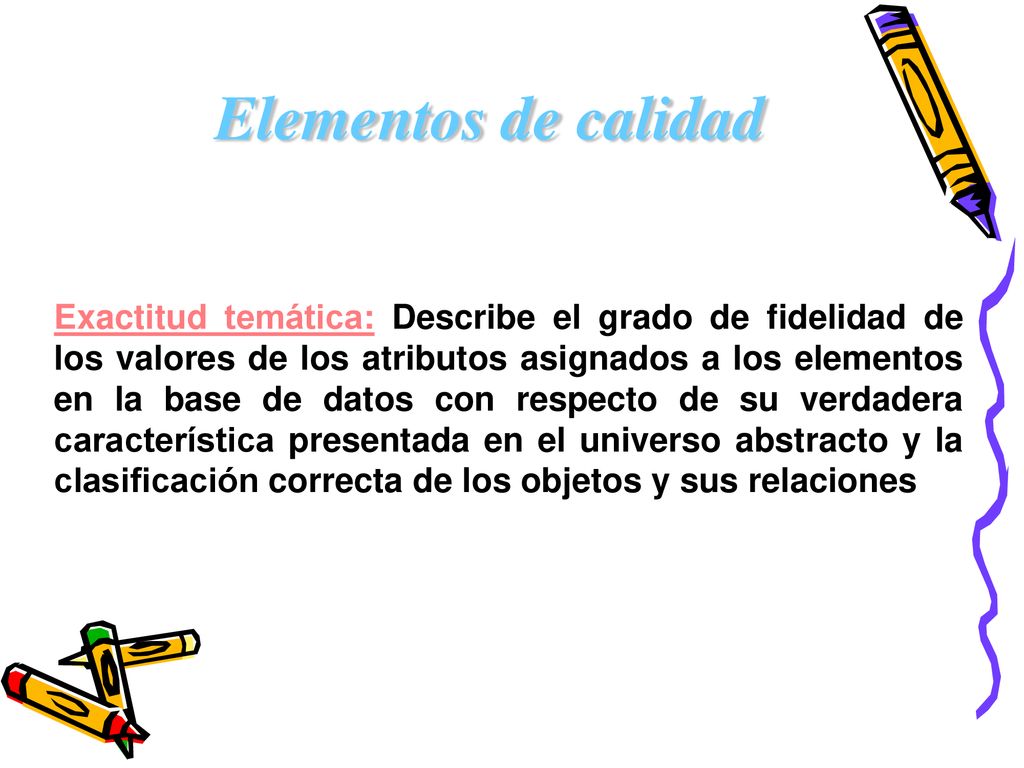

17 Elementos de calidad Exactitud temática: Describe el grado de fidelidad de los valores de los atributos asignados a los elementos en la base de datos con respecto de su verdadera característica presentada en el universo abstracto y la clasificación correcta de los objetos y sus relaciones

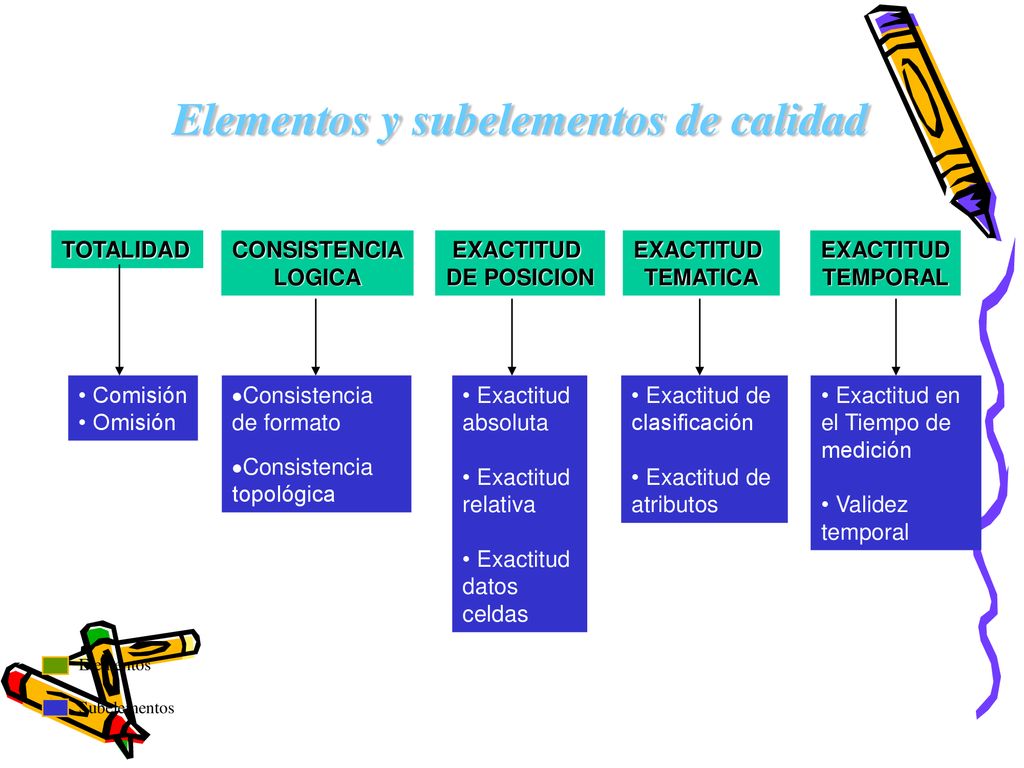

18 Elementos y subelementos de calidad
TOTALIDAD CONSISTENCIA LOGICA EXACTITUD DE POSICION EXACTITUD TEMATICA EXACTITUD TEMPORAL Comisión Omisión Consistencia de formato Consistencia topológica Exactitud absoluta relativa datos celdas Exactitud de clasificación atributos Exactitud en el Tiempo de medición Validez temporal Elementos Subelementos

19 Elementos generales de calidad

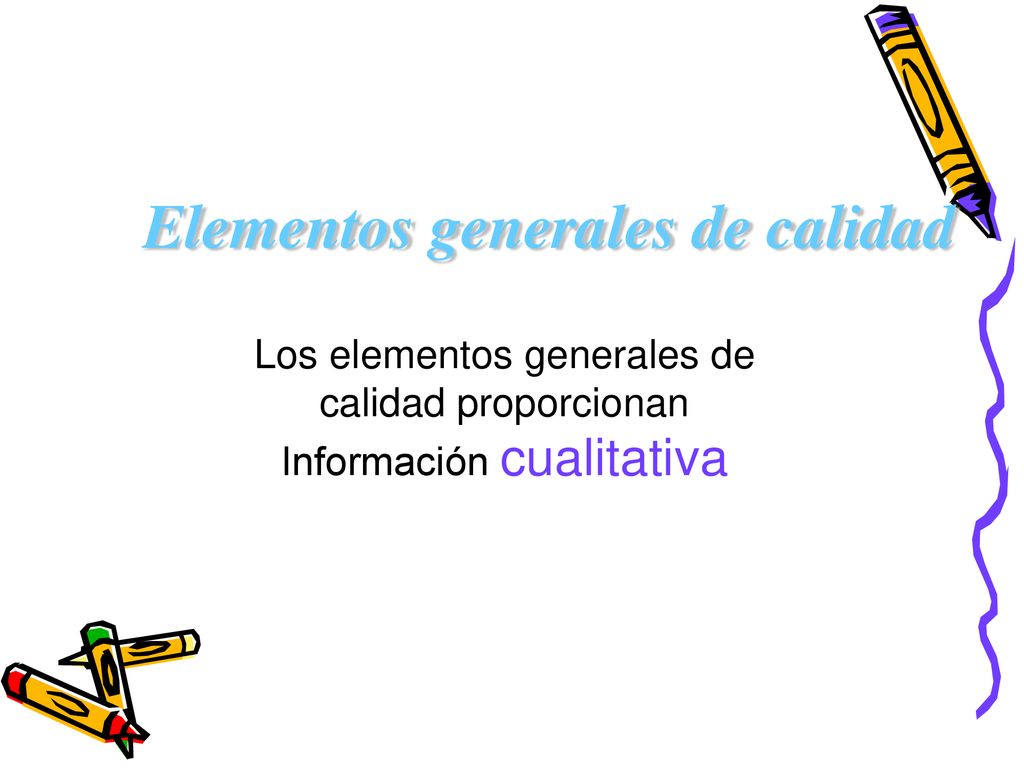

Los elementos generales de calidad proporcionan Información cualitativa

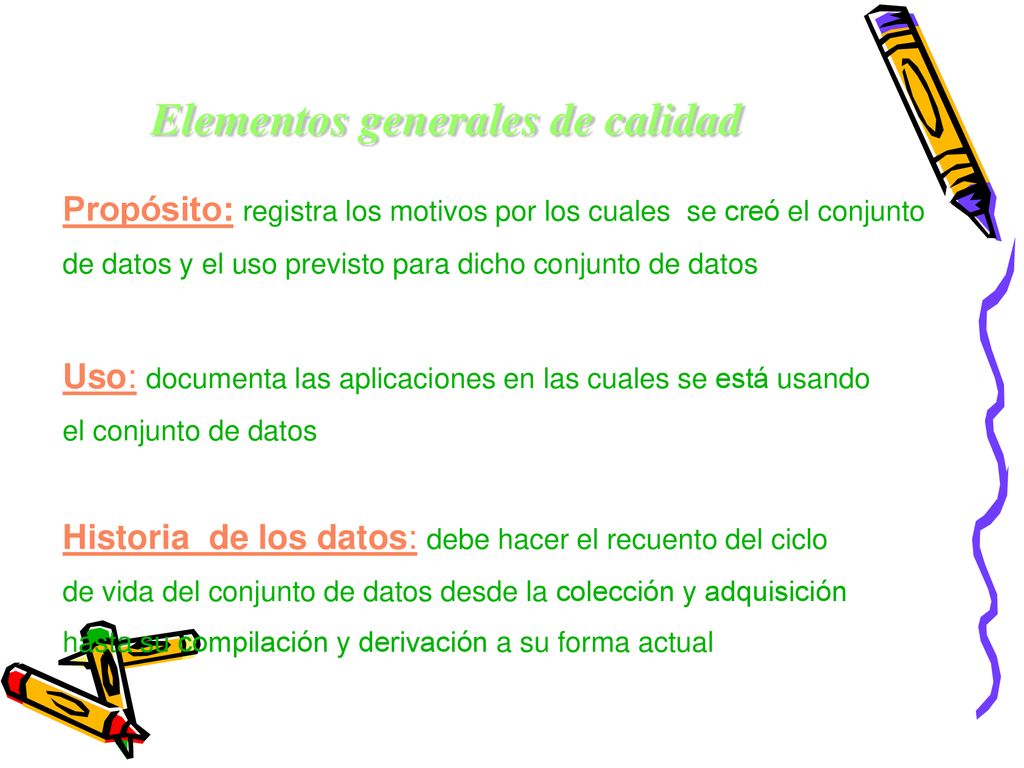

20 Elementos generales de calidad
Propósito: registra los motivos por los cuales se creó el conjunto de datos y el uso previsto para dicho conjunto de datos Uso: documenta las aplicaciones en las cuales se está usando el conjunto de datos Historia de los datos: debe hacer el recuento del ciclo de vida del conjunto de datos desde la colección y adquisición hasta su compilación y derivación a su forma actual

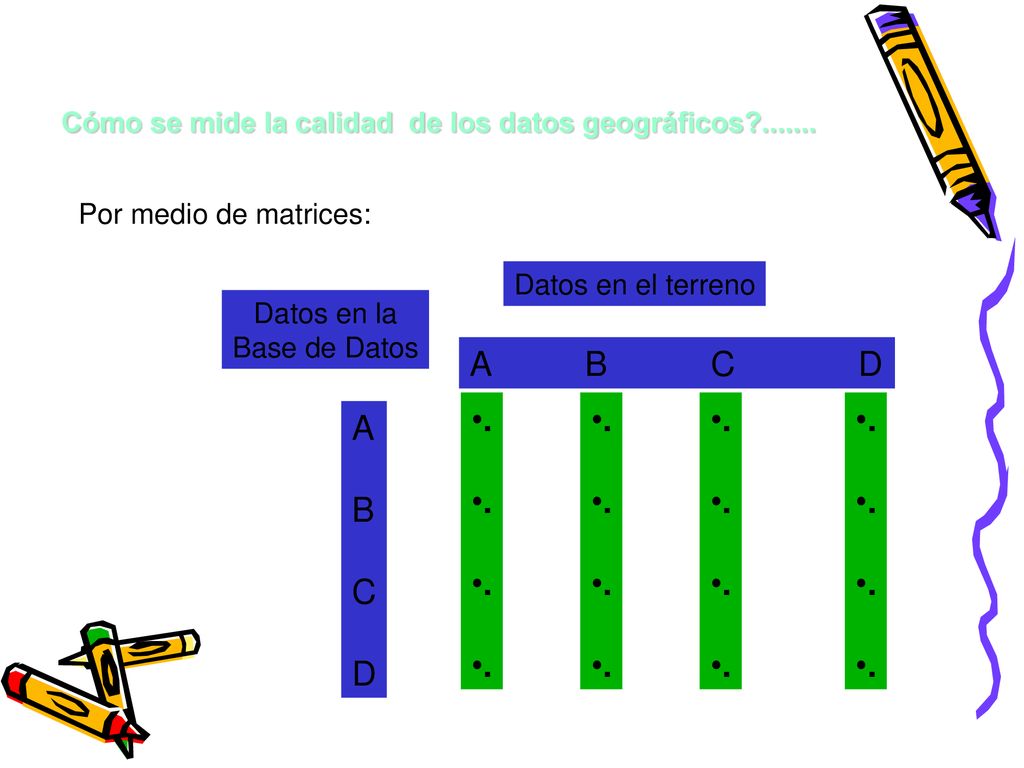

21 Cómo se mide la calidad de los datos geográficos?.......
Por medio de matrices: Datos en el terreno A B C D Datos en la Base de Datos A B C D .

22 Revisó: _____________________ Aprobó: _______________ Fecha: _________

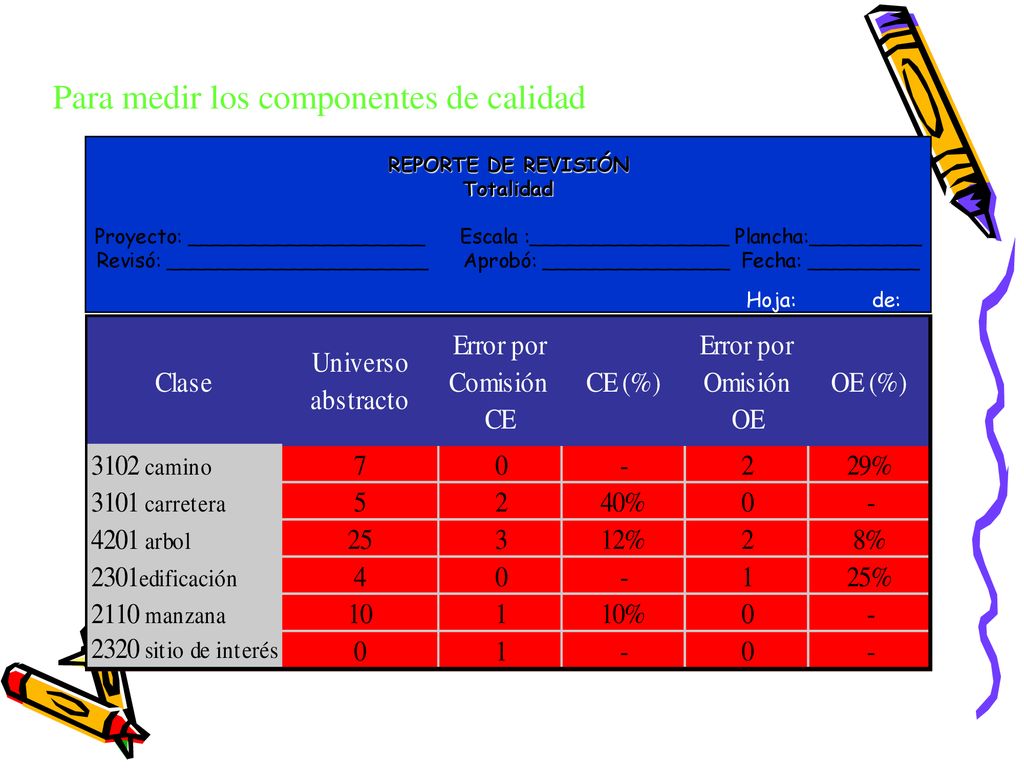

Para medir los componentes de calidad REPORTE DE REVISIÓN Totalidad Proyecto: ___________________ Escala :________________ Plancha:_________ Revisó: _____________________ Aprobó: _______________ Fecha: _________ Hoja: de:

23 Para medir los componentes de calidad
Componente temática Describe el grado de fidelidad de los valores de los atributos asigandos a los elementos en la base de datos con respecto de su verdadera característica presentada en el terreno y la clasificación correcta de los objetos y sus relaciones. Matriz de error Indices globales Por clase Test UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

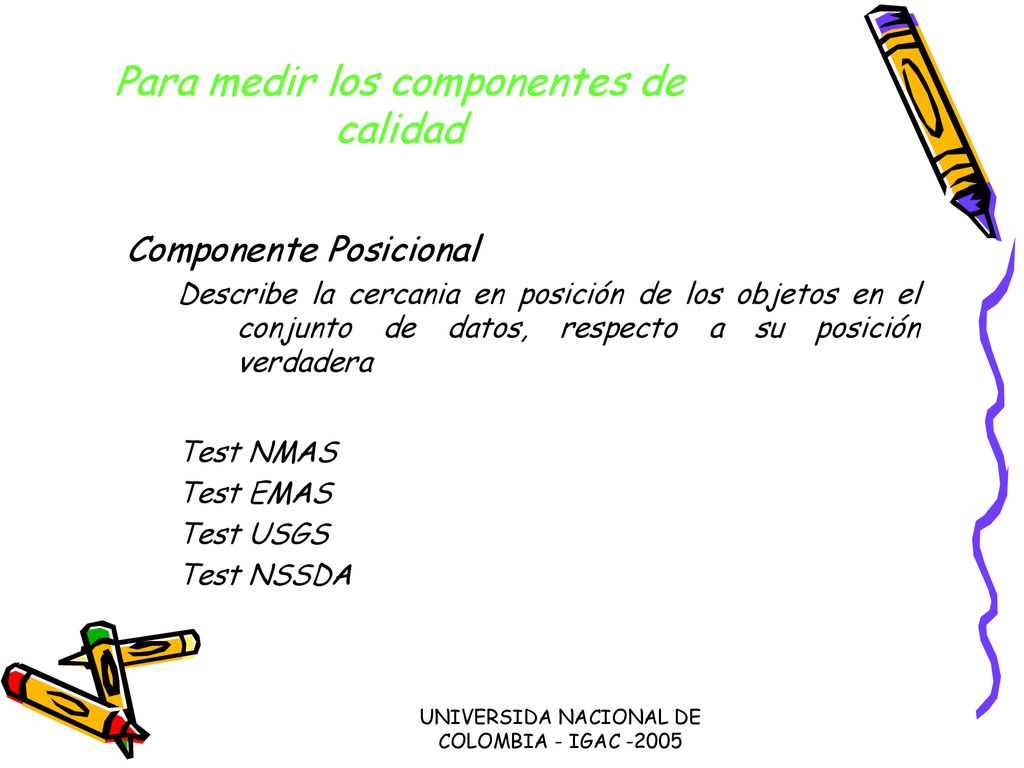

24 Para medir los componentes de calidad
Componente Posicional Describe la cercania en posición de los objetos en el conjunto de datos, respecto a su posición verdadera Test NMAS Test EMAS Test USGS Test NSSDA UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

25 UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

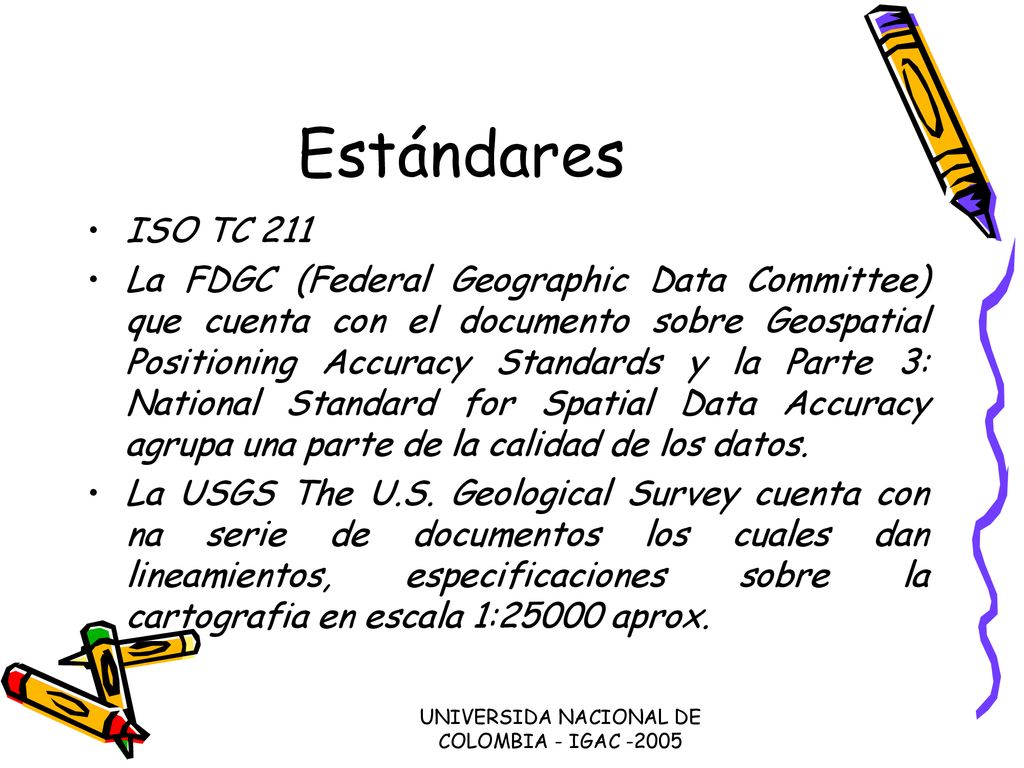

Estándares ISO TC 211 La FDGC (Federal Geographic Data Committee) que cuenta con el documento sobre Geospatial Positioning Accuracy Standards y la Parte 3: National Standard for Spatial Data Accuracy agrupa una parte de la calidad de los datos. La USGS The U.S. Geological Survey cuenta con na serie de documentos los cuales dan lineamientos, especificaciones sobre la cartografia en escala 1:25000 aprox. UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

26 UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

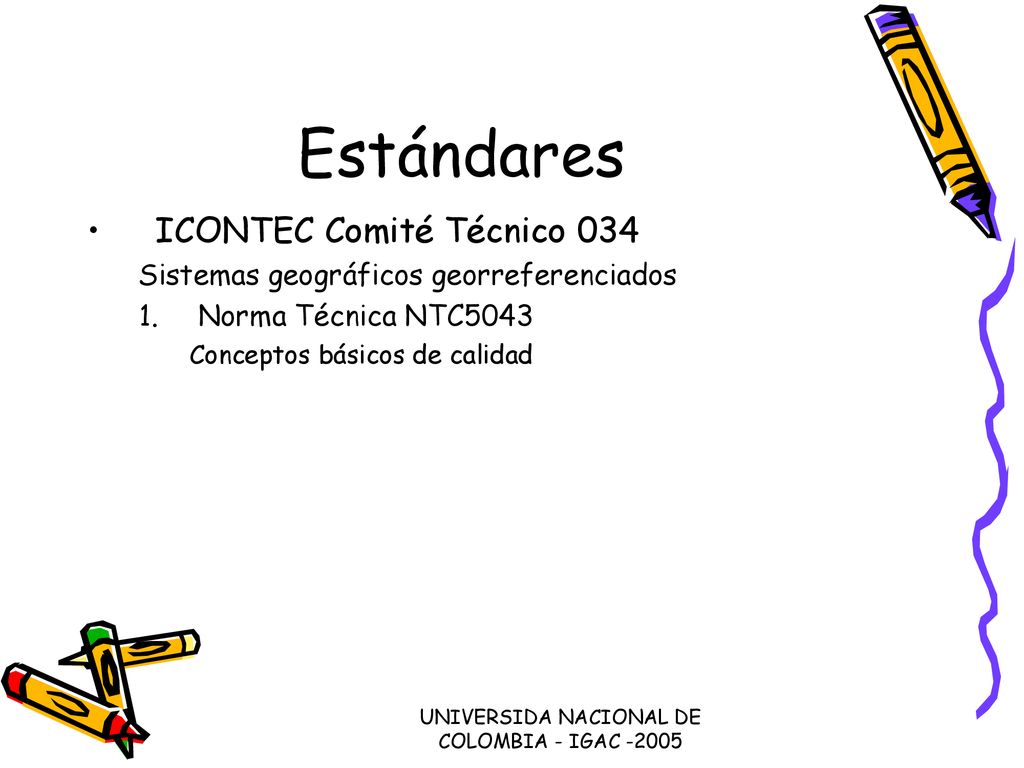

Estándares ICONTEC Comité Técnico 034 Sistemas geográficos georreferenciados Norma Técnica NTC5043 Conceptos básicos de calidad UNIVERSIDA NACIONAL DE COLOMBIA - IGAC -2005

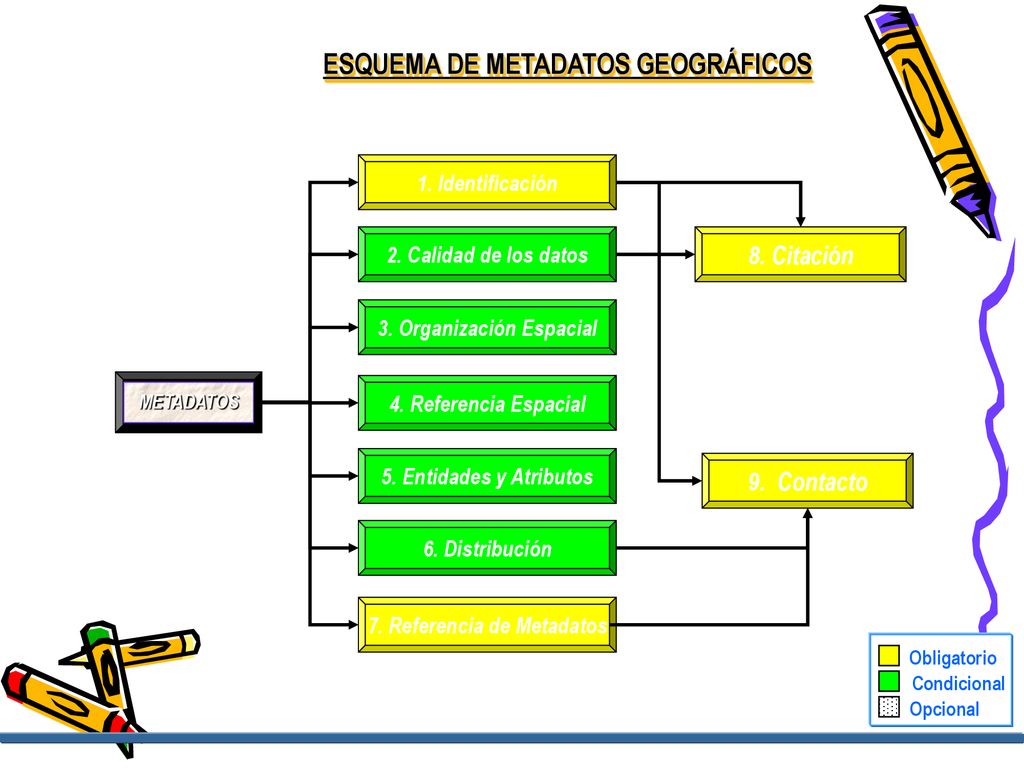

27 ESQUEMA DE METADATOS GEOGRÁFICOS

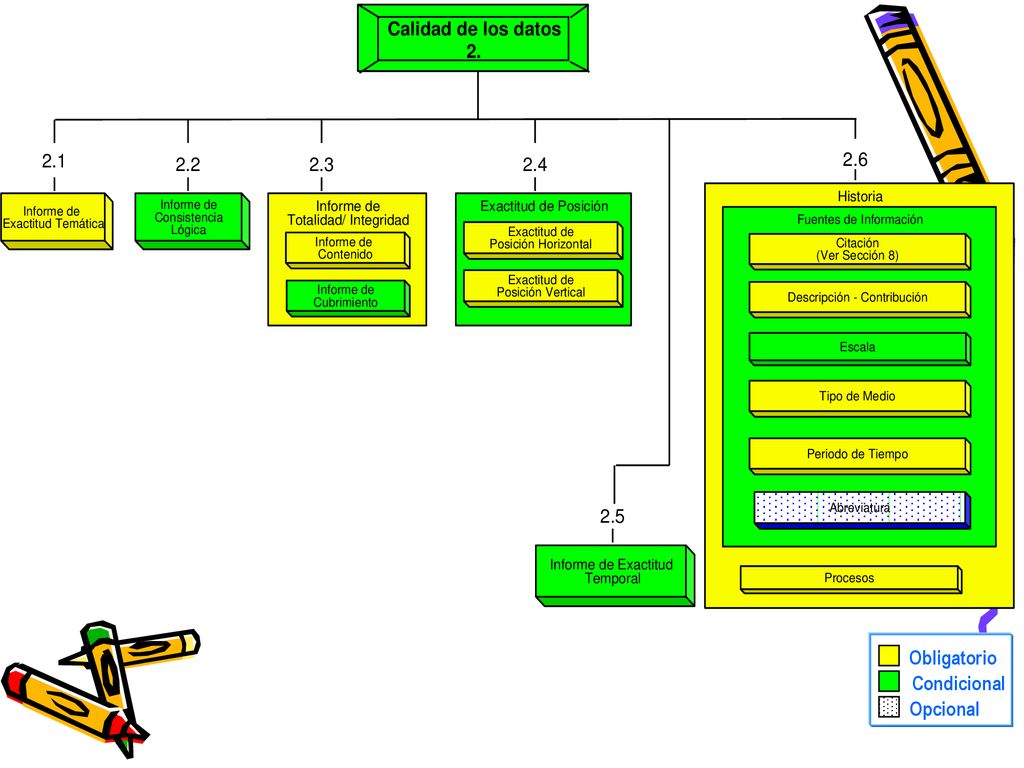

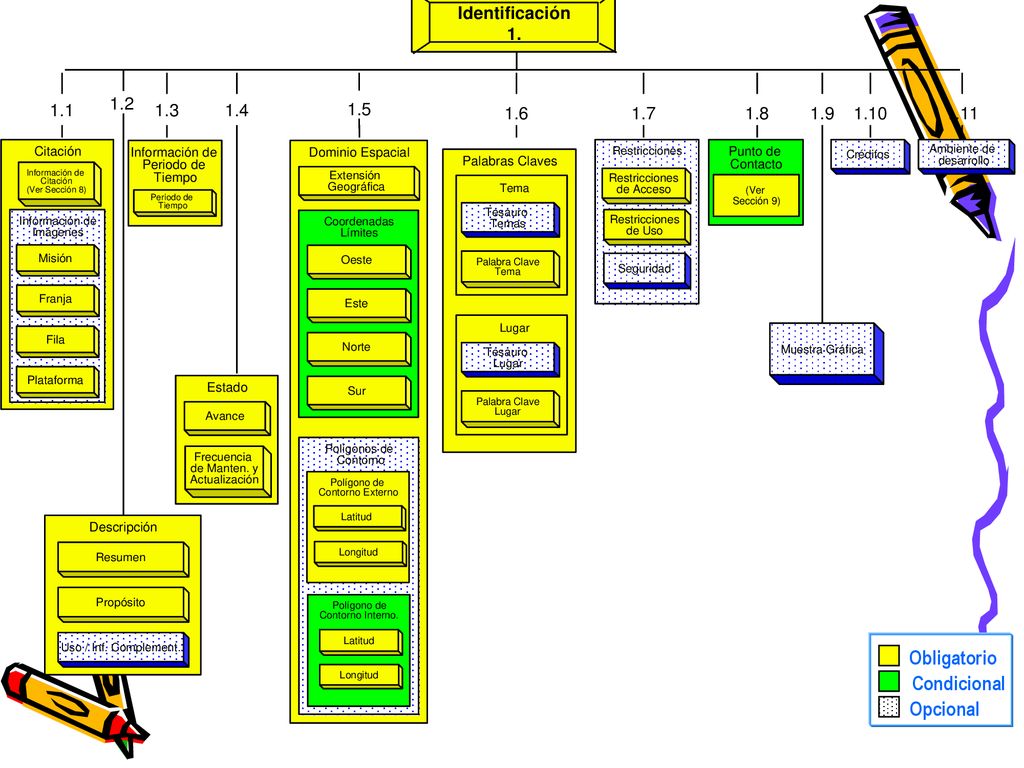

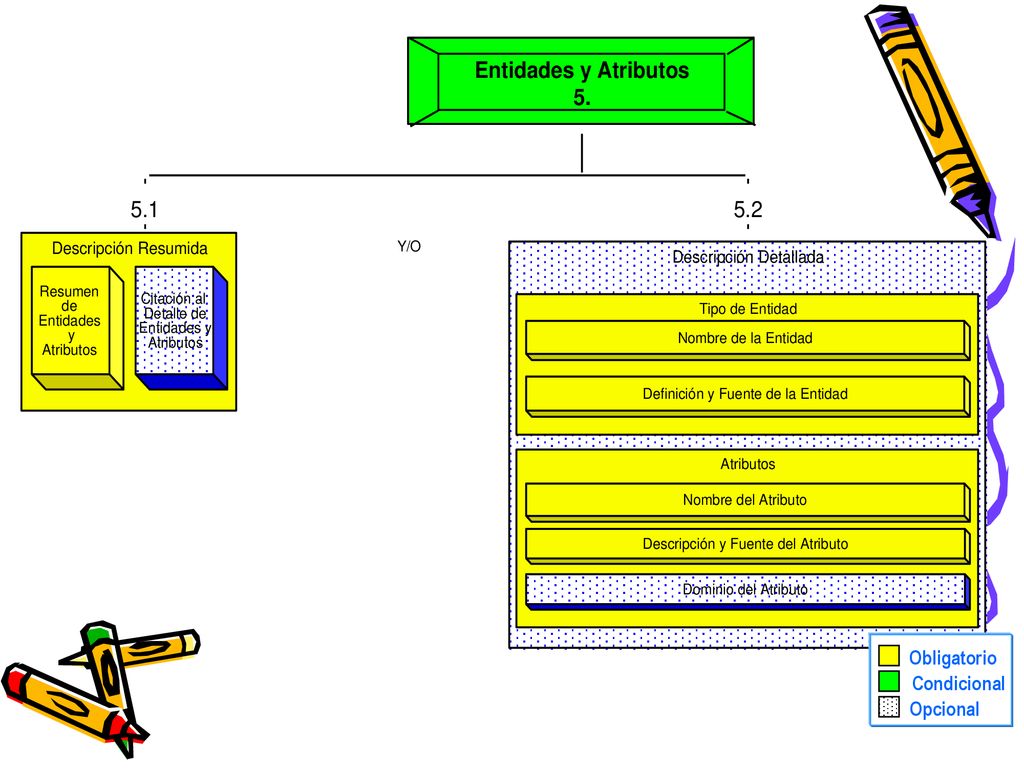

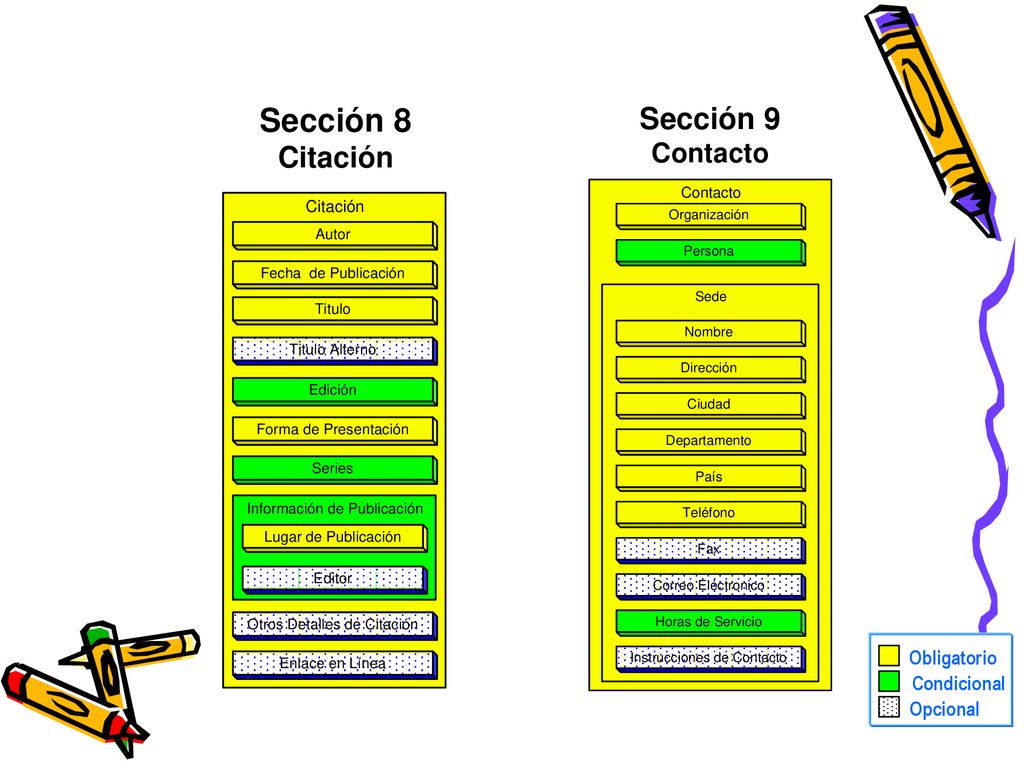

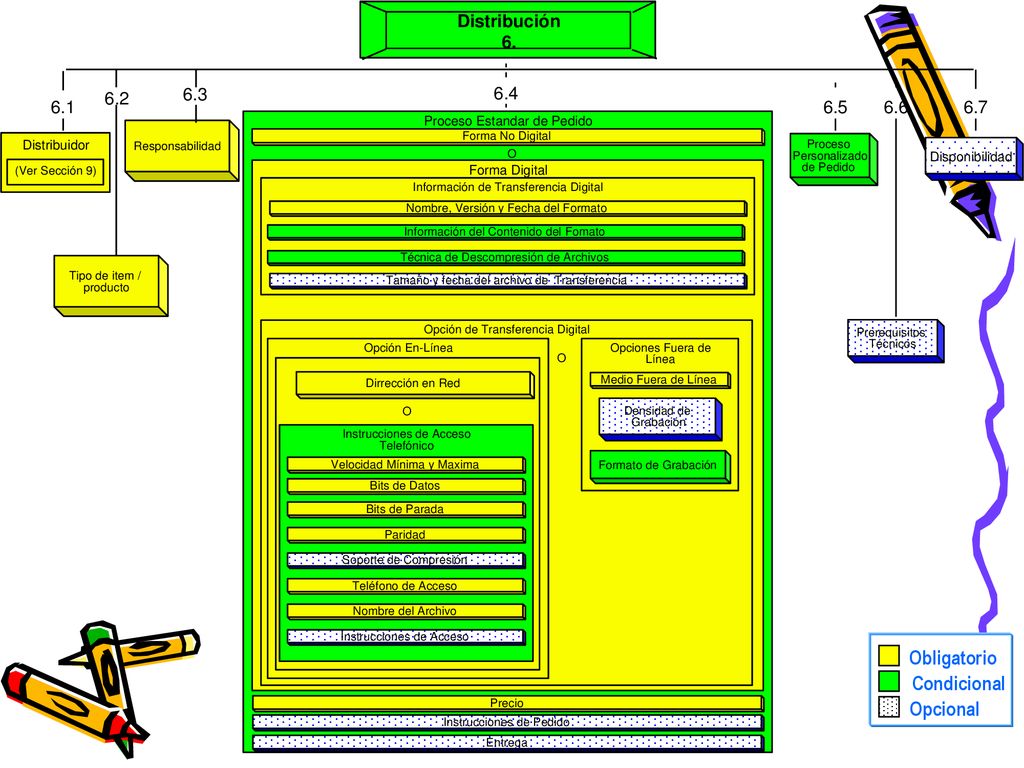

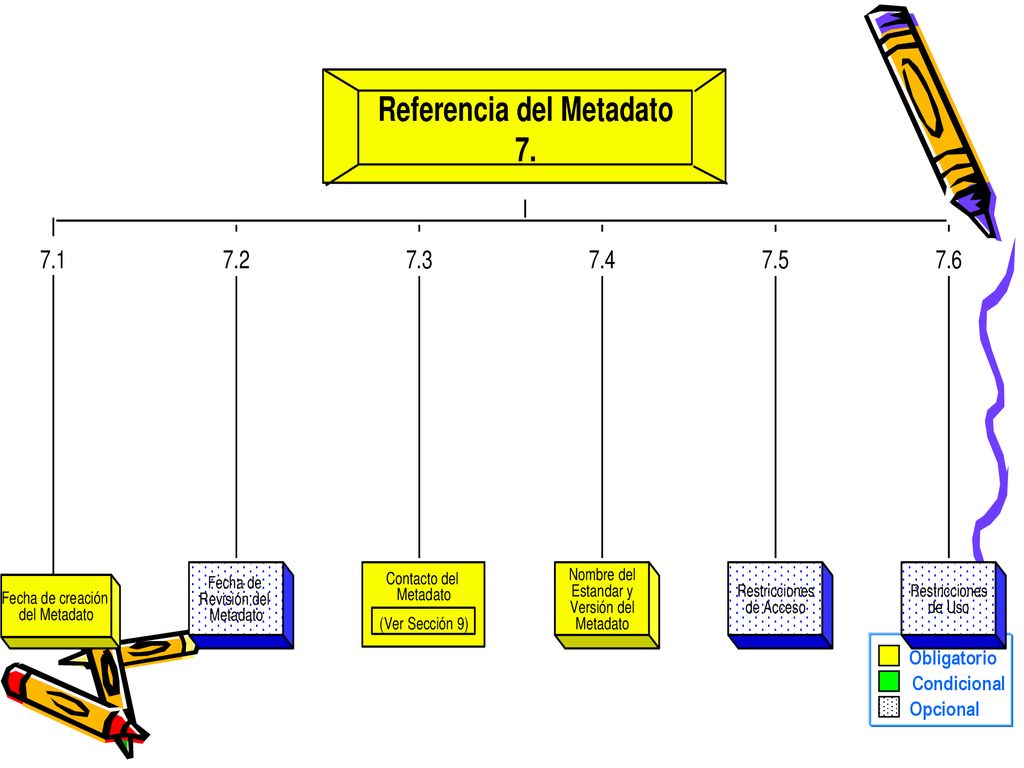

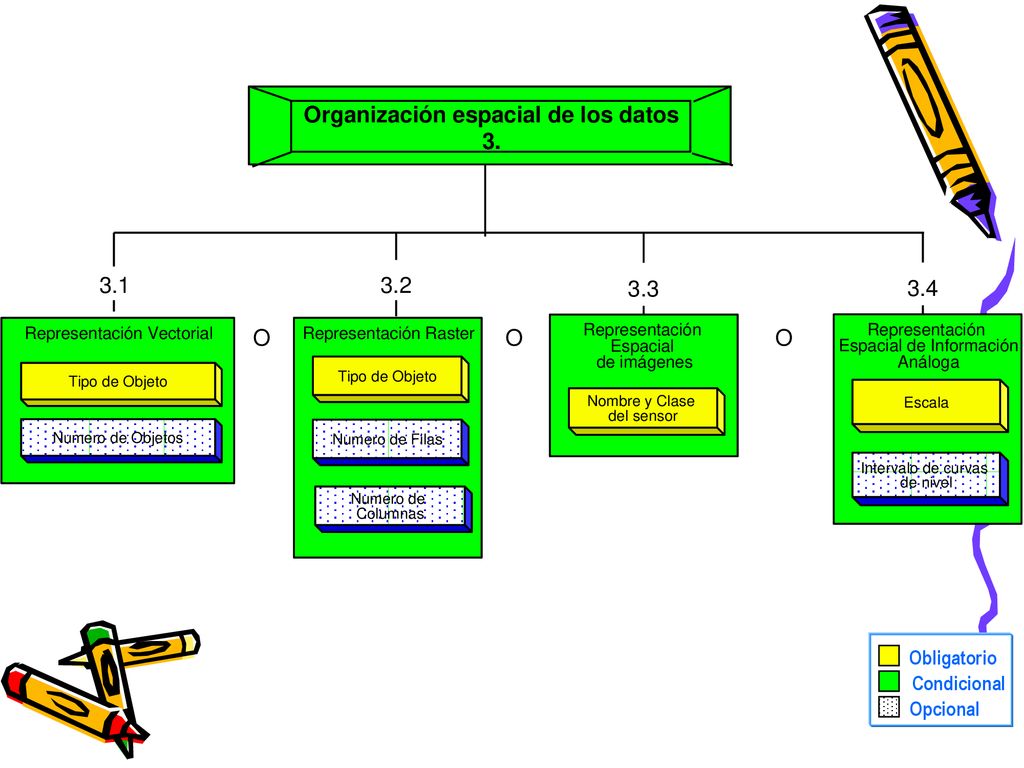

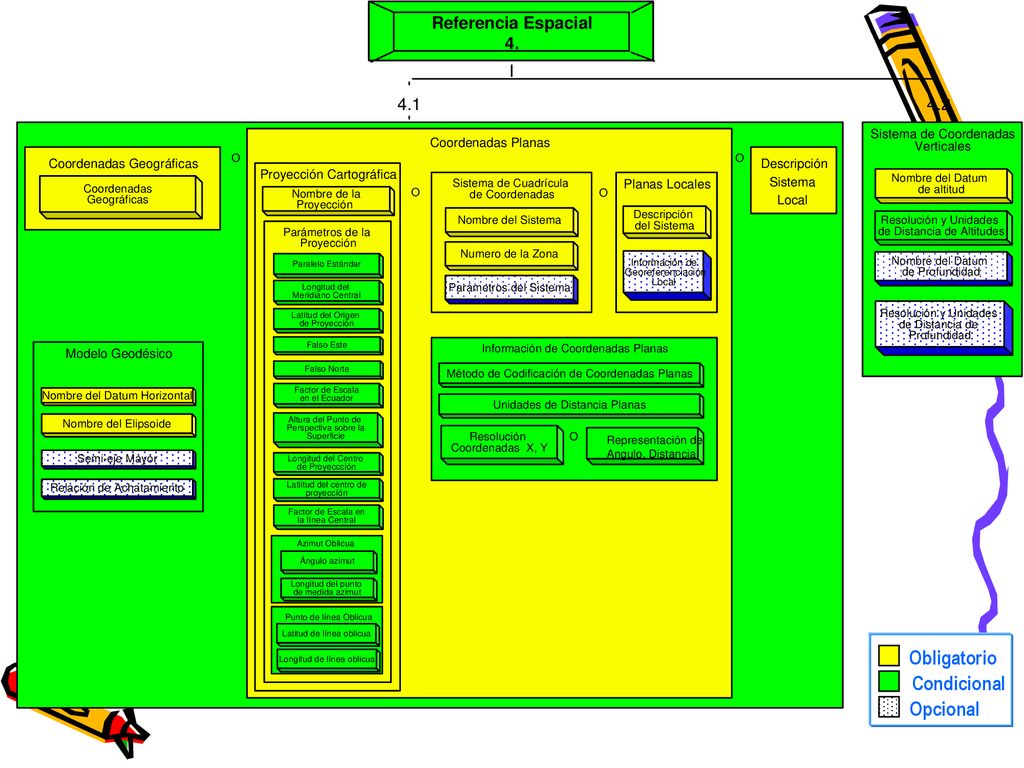

1. Identificación 2. Calidad de los datos 3. Organización Espacial 4. Referencia Espacial 5. Entidades y Atributos 6. Distribución 8. Citación 9. Contacto 7. Referencia de Metadatos Obligatorio Condicional Opcional

28 Obligatorio Condicional Opcional

29 Obligatorio Condicional Opcional

30 Obligatorio Condicional Opcional

31 Obligatorio Condicional Opcional

32 Obligatorio Condicional Opcional

33 Obligatorio Condicional Opcional

34 Obligatorio Condicional Opcional

35 Obligatorio Condicional Opcional

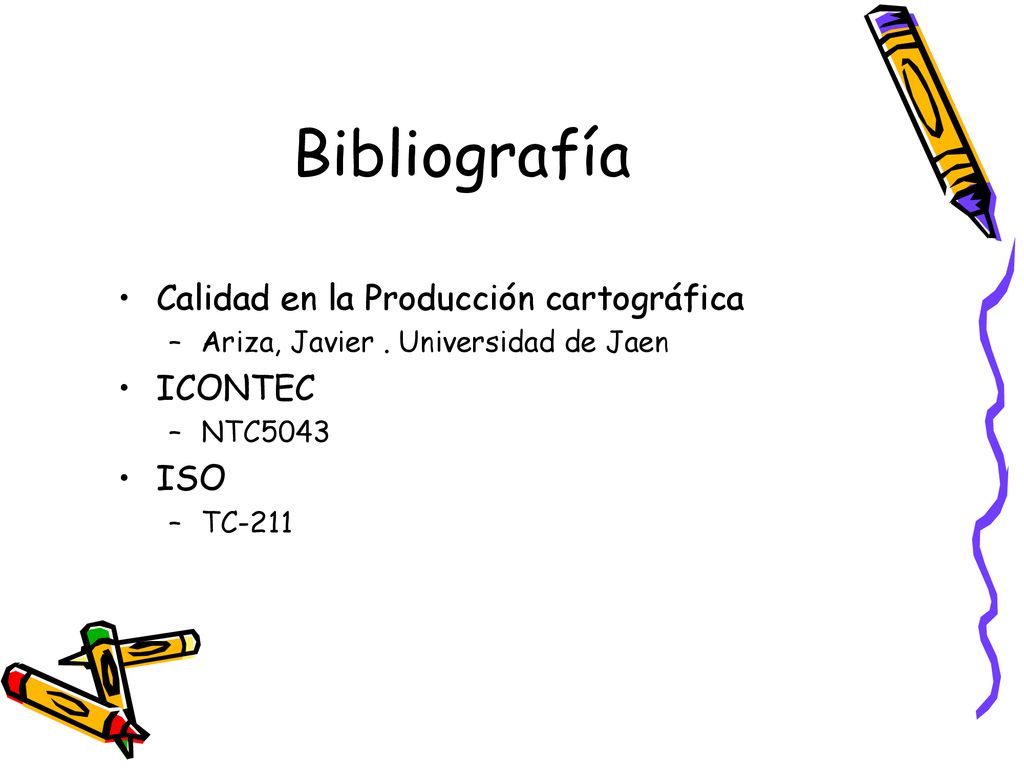

36 Bibliografía Calidad en la Producción cartográfica ICONTEC ISO
Ariza, Javier . Universidad de Jaen ICONTEC NTC5043 ISO TC-211
