1 MODIFICAR CUADROS, LÍNEAS Y TRAYECTOS DE TEXTOS EN QUARKXPRESS (menú elemento-ítem)

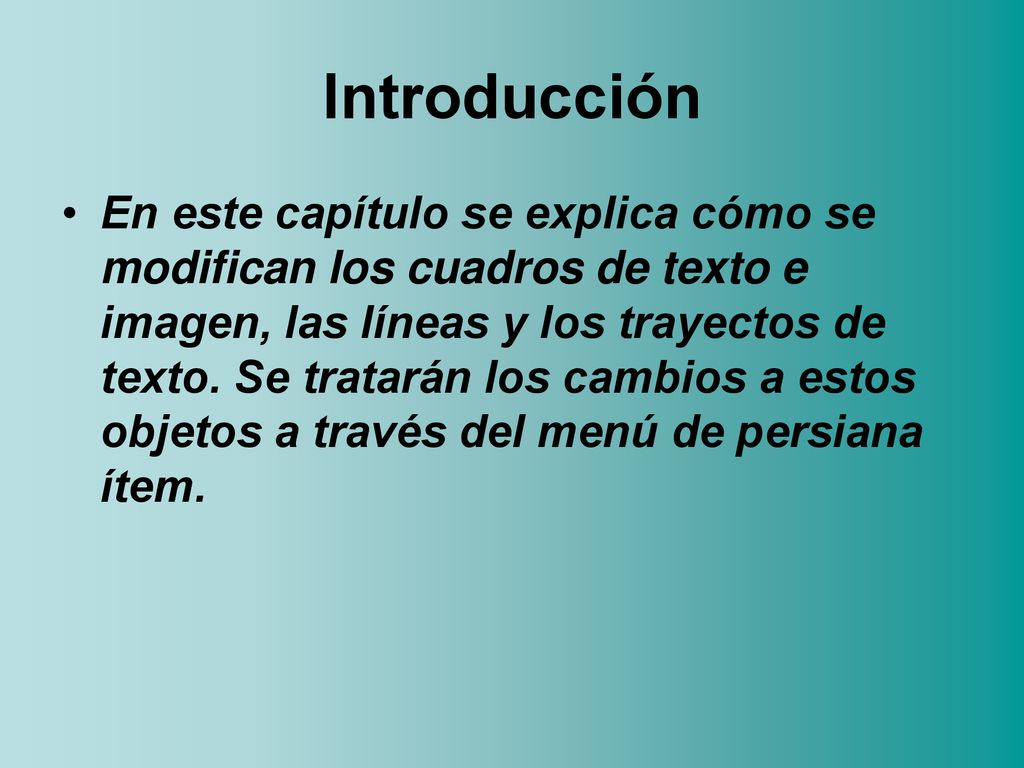

2 Introducción En este capítulo se explica cómo se modifican los cuadros de texto e imagen, las líneas y los trayectos de texto. Se tratarán los cambios a estos objetos a través del menú de persiana ítem.

3 CUADROS DE TEXTOS E IMÁGENES

4 Modificar cuadros de texto

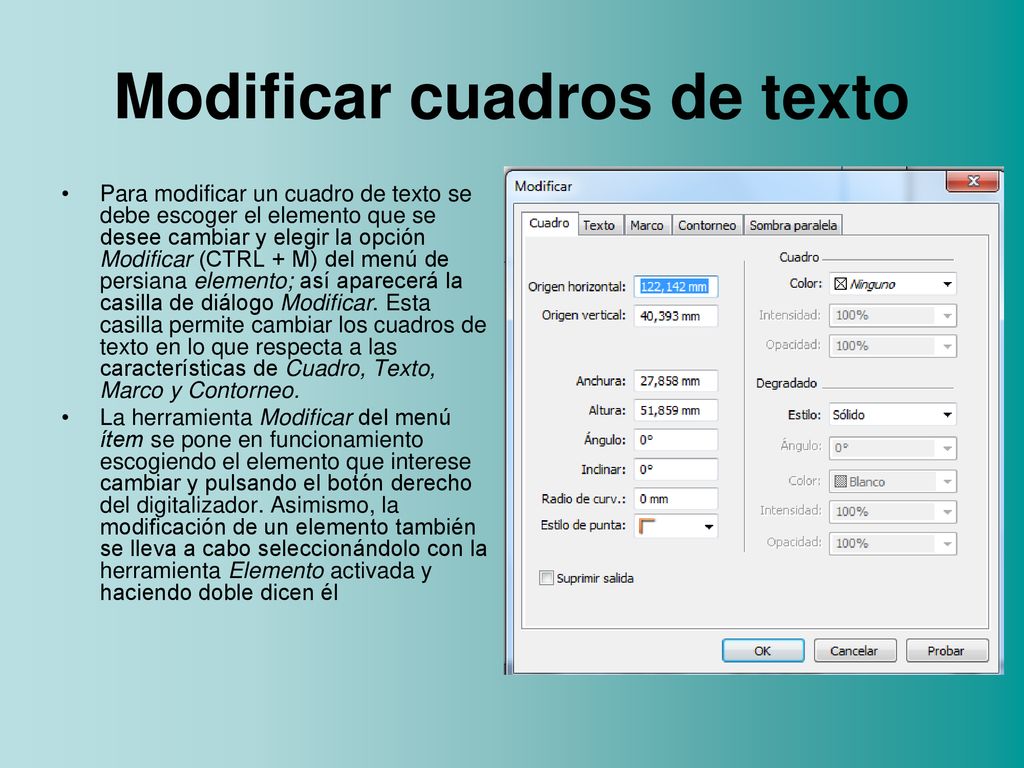

Para modificar un cuadro de texto se debe escoger el elemento que se desee cambiar y elegir la opción Modificar (CTRL + M) del menú de persiana elemento; así aparecerá la casilla de diálogo Modificar. Esta casilla permite cambiar los cuadros de texto en lo que respecta a las características de Cuadro, Texto, Marco y Contorneo. La herramienta Modificar del menú ítem se pone en funcionamiento escogiendo el elemento que interese cambiar y pulsando el botón derecho del digitalizador. Asimismo, la modificación de un elemento también se lleva a cabo seleccionándolo con la herramienta Elemento activada y haciendo doble dicen él

5 Modificar cuadros de texto

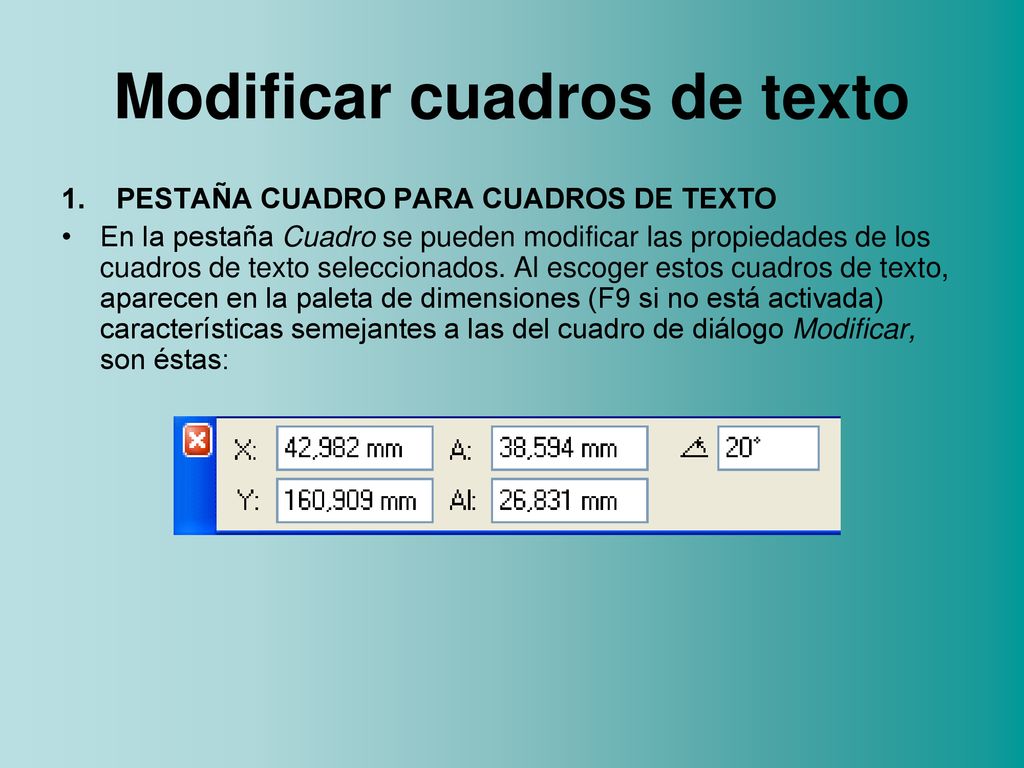

1. PESTAÑA CUADRO PARA CUADROS DE TEXTO En la pestaña Cuadro se pueden modificar las propiedades de los cuadros de texto seleccionados. Al escoger estos cuadros de texto, aparecen en la paleta de dimensiones (F9 si no está activada) características semejantes a las del cuadro de diálogo Modificar, son éstas:

6 Modificar cuadros de texto

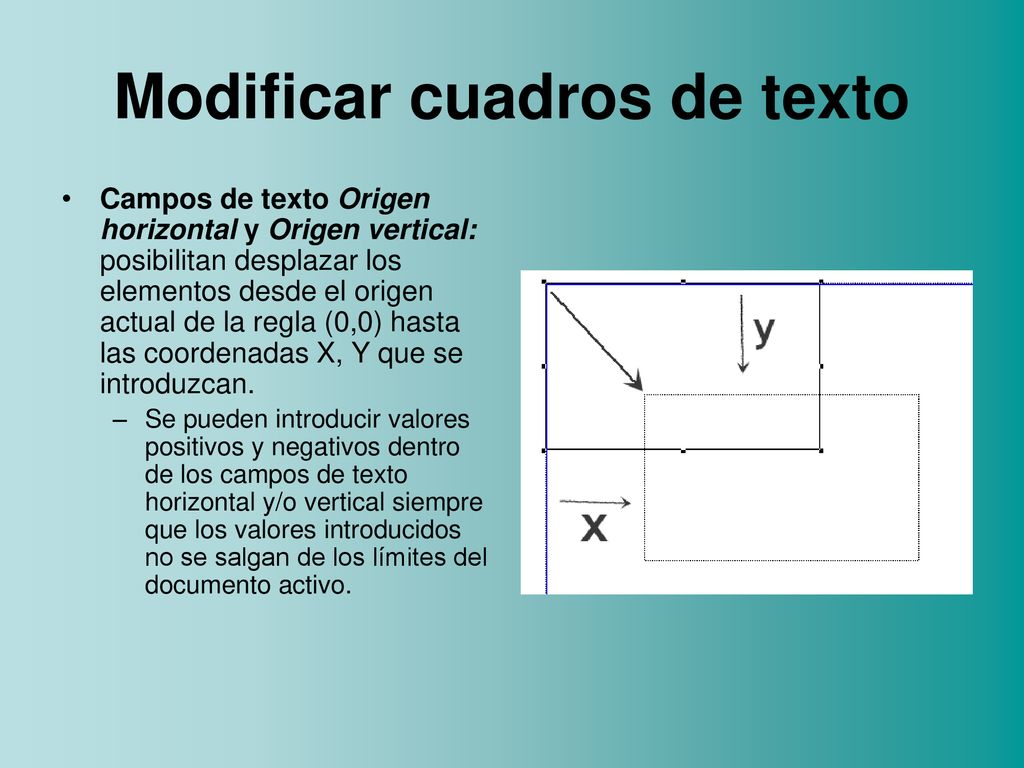

Campos de texto Origen horizontal y Origen vertical: posibilitan desplazar los elementos desde el origen actual de la regla (0,0) hasta las coordenadas X, Y que se introduzcan. Se pueden introducir valores positivos y negativos dentro de los campos de texto horizontal y/o vertical siempre que los valores introducidos no se salgan de los límites del documento activo.

7 Modificar cuadros de texto

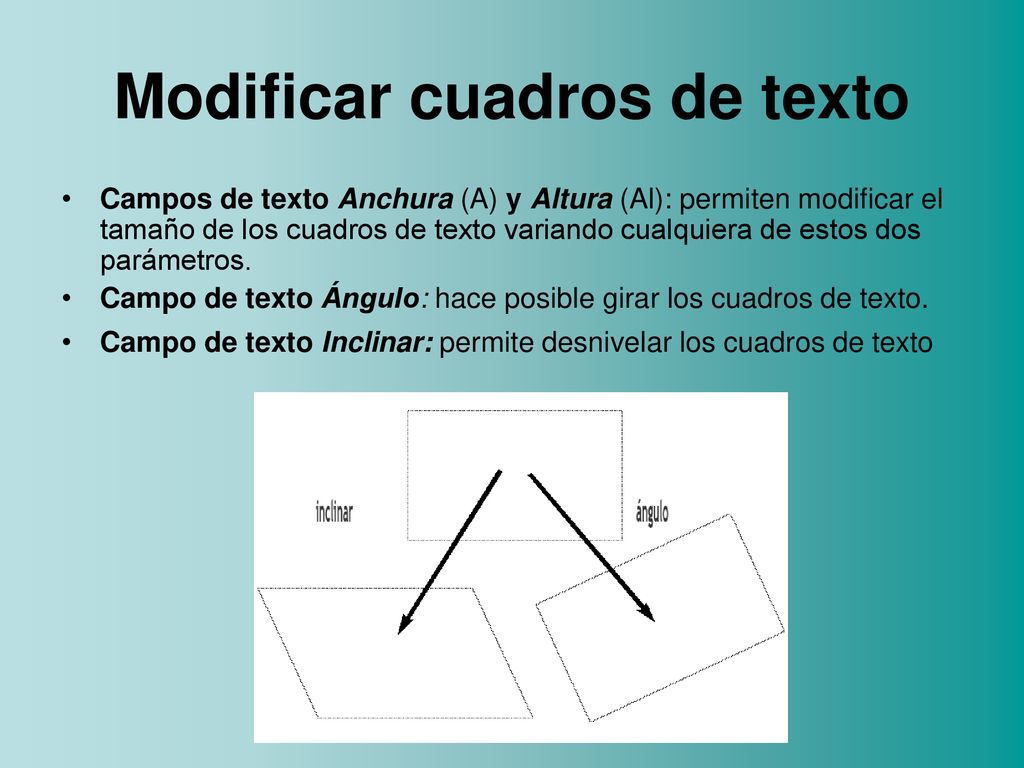

Campos de texto Anchura (A) y Altura (Al): permiten modificar el tamaño de los cuadros de texto variando cualquiera de estos dos parámetros. Campo de texto Ángulo: hace posible girar los cuadros de texto. Campo de texto Inclinar: permite desnivelar los cuadros de texto

8 Modificar cuadros de texto

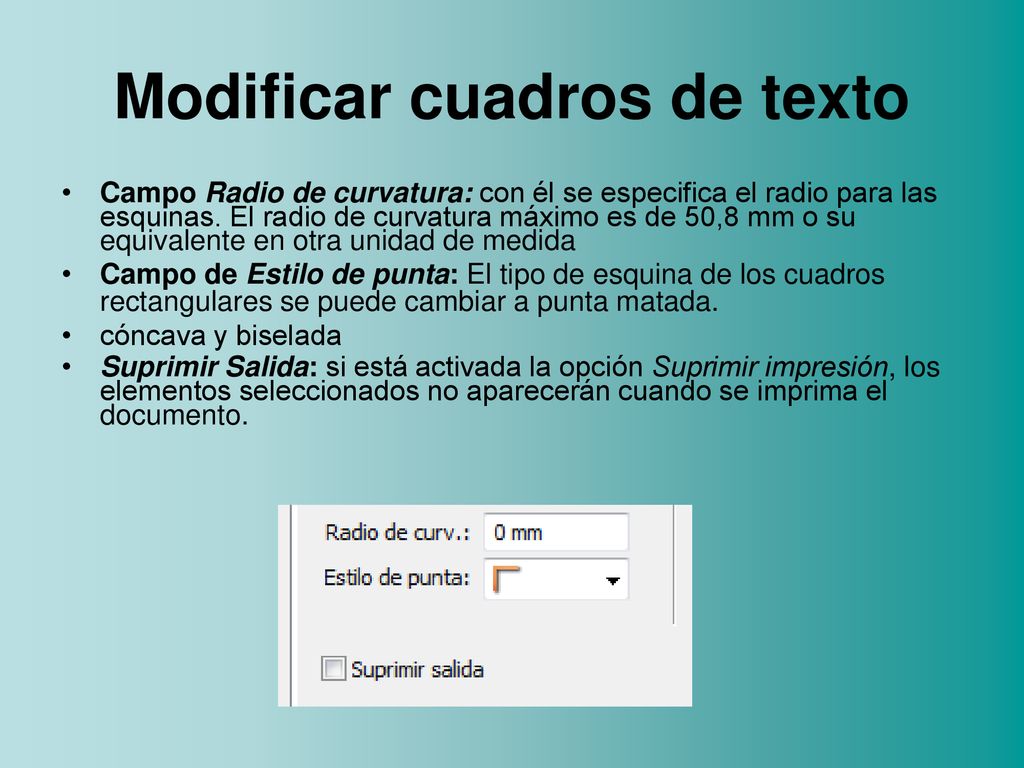

Campo Radio de curvatura: con él se especifica el radio para las esquinas. El radio de curvatura máximo es de 50,8 mm o su equivalente en otra unidad de medida Campo de Estilo de punta: El tipo de esquina de los cuadros rectangulares se puede cambiar a punta matada. cóncava y biselada Suprimir Salida: si está activada la opción Suprimir impresión, los elementos seleccionados no aparecerán cuando se imprima el documento.

9 Modificar cuadros de texto

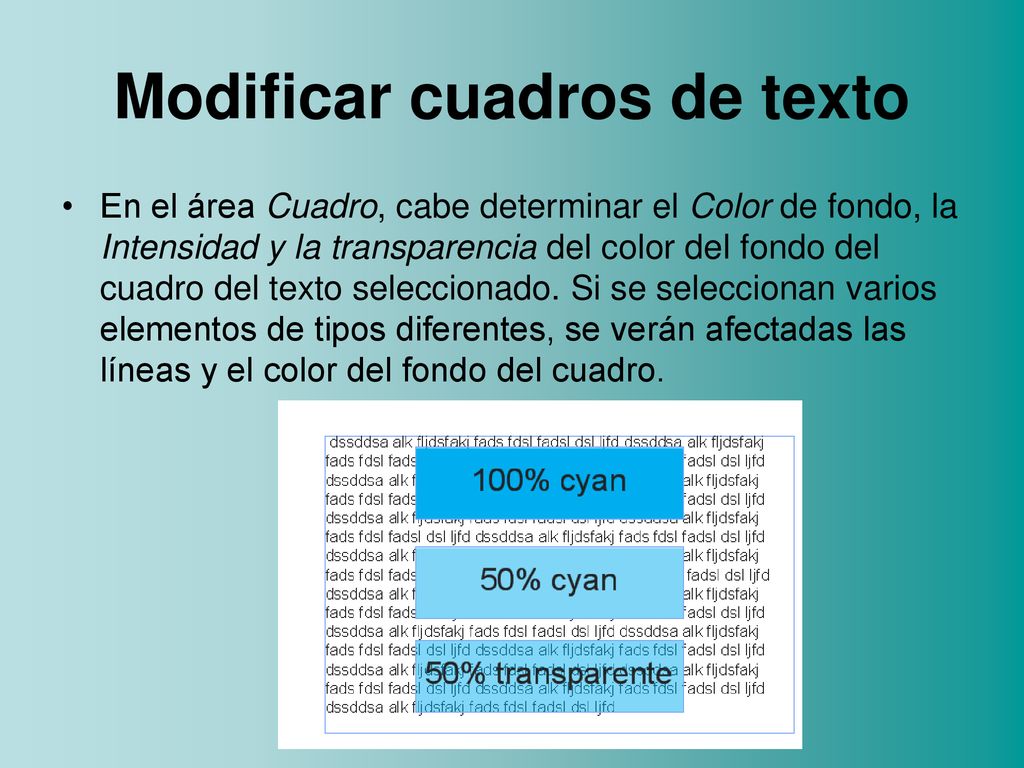

En el área Cuadro, cabe determinar el Color de fondo, la Intensidad y la transparencia del color del fondo del cuadro del texto seleccionado. Si se seleccionan varios elementos de tipos diferentes, se verán afectadas las líneas y el color del fondo del cuadro.

10 Modificar cuadros de texto

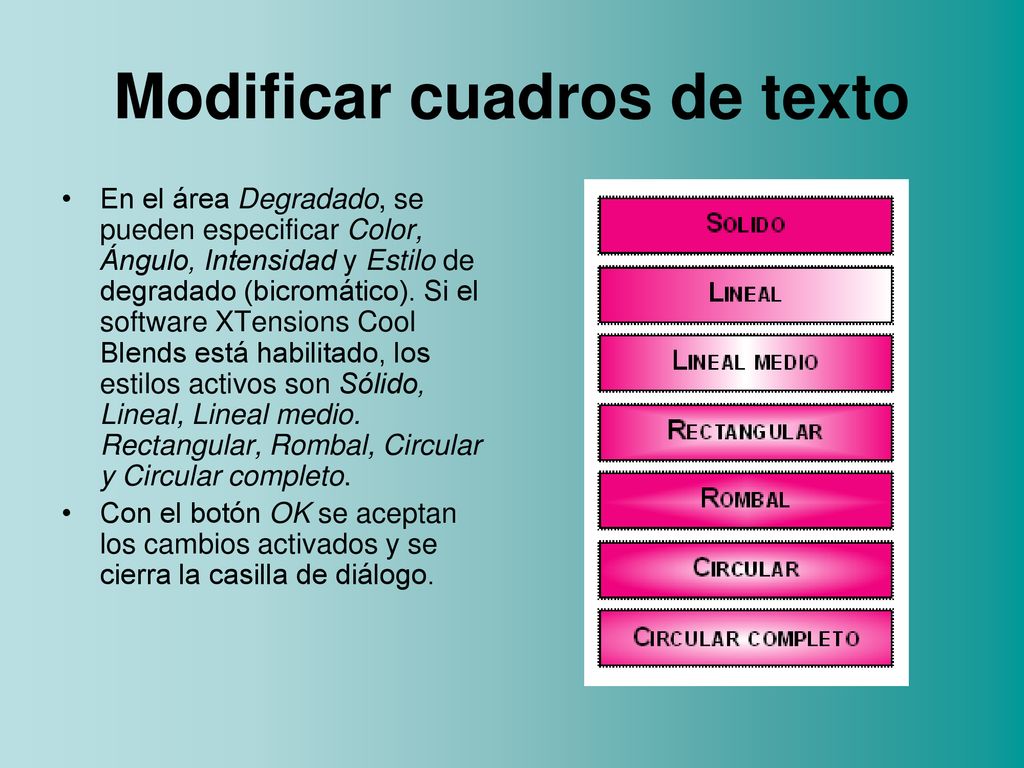

En el área Degradado, se pueden especificar Color, Ángulo, Intensidad y Estilo de degradado (bicromático). Si el software XTensions Cool Blends está habilitado, los estilos activos son Sólido, Lineal, Lineal medio. Rectangular, Rombal, Circular y Circular completo. Con el botón OK se aceptan los cambios activados y se cierra la casilla de diálogo.

11 Modificar cuadros de texto

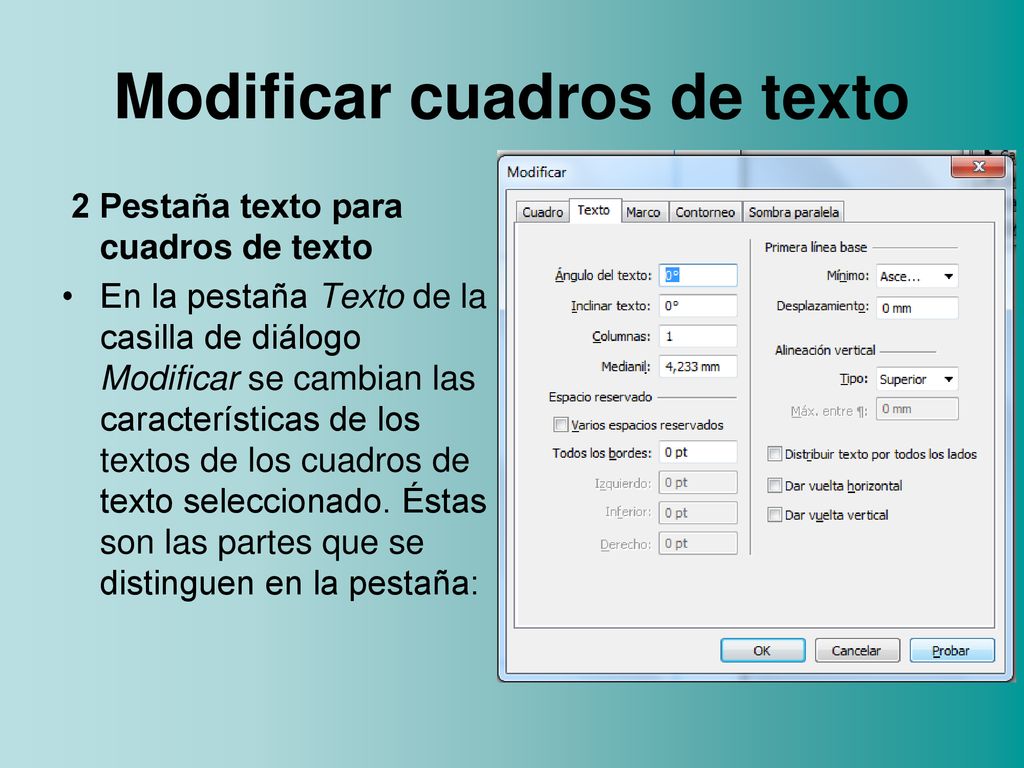

2 Pestaña texto para cuadros de texto En la pestaña Texto de la casilla de diálogo Modificar se cambian las características de los textos de los cuadros de texto seleccionado. Éstas son las partes que se distinguen en la pestaña:

12 Modificar cuadros de texto
Campo de texto Ángulo del texto: se introduce un valor para la rotación del texto (desde -360° a +360°). Campo de texto Inclinar texto: se da el valor para inclinar los caracteres de textos (de -75° a +75°).

13 Modificar cuadros de texto

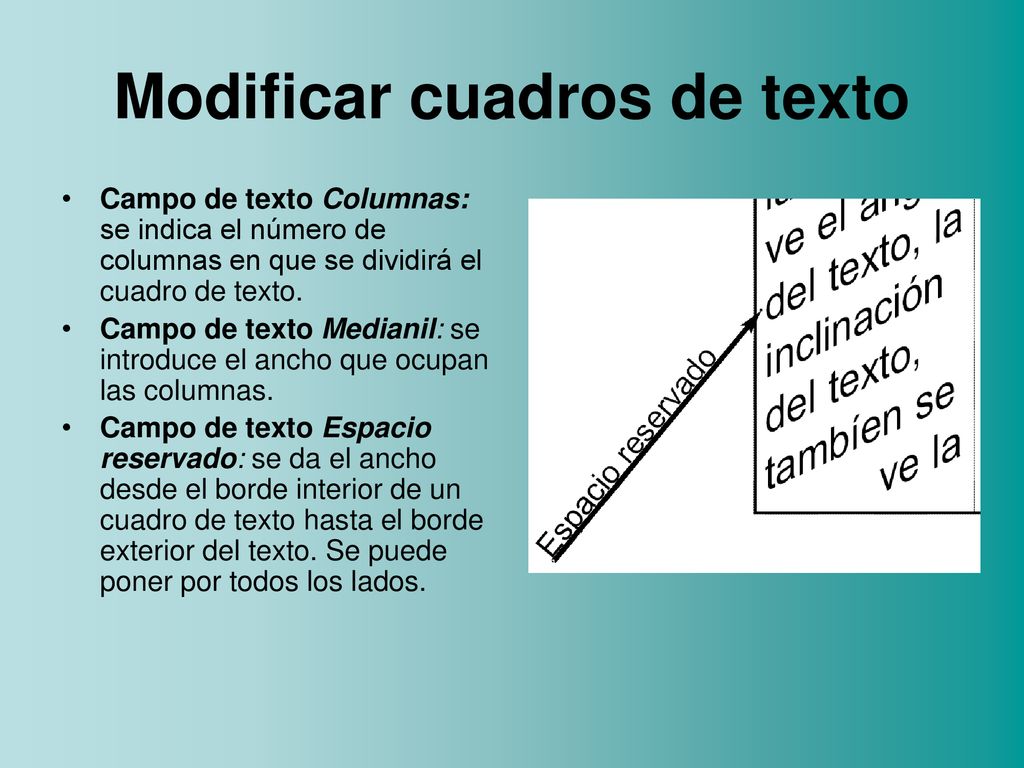

Campo de texto Columnas: se indica el número de columnas en que se dividirá el cuadro de texto. Campo de texto Medianil: se introduce el ancho que ocupan las columnas. Campo de texto Espacio reservado: se da el ancho desde el borde interior de un cuadro de texto hasta el borde exterior del texto. Se puede poner por todos los lados.

14 Modificar cuadros de texto

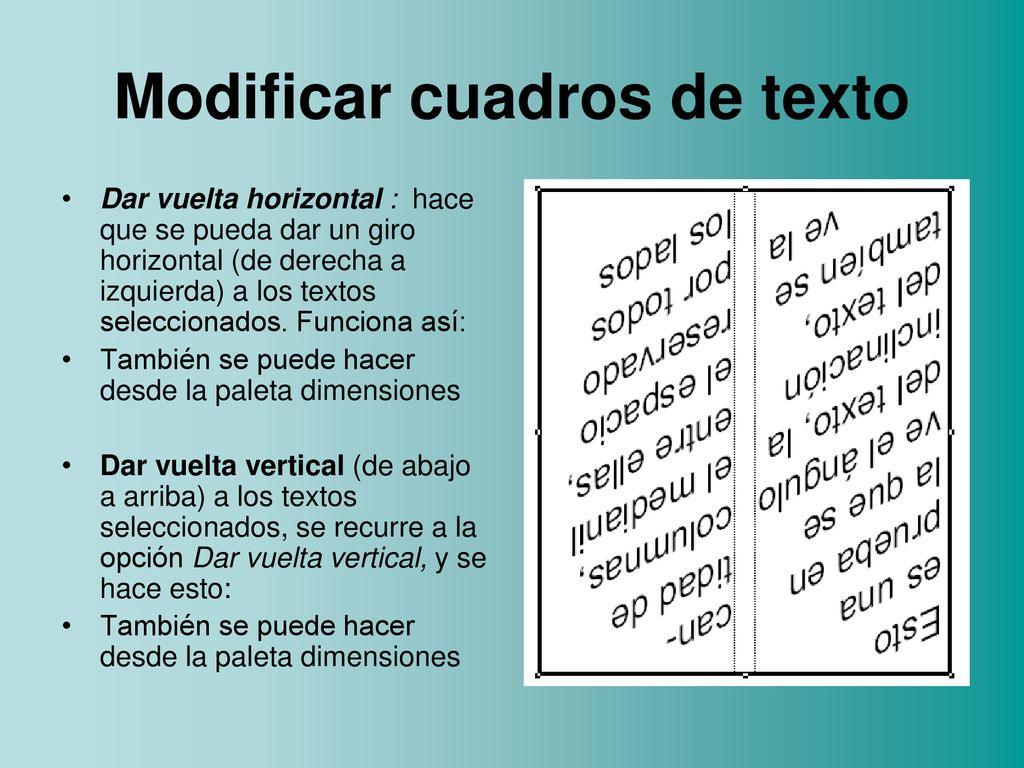

Dar vuelta horizontal : hace que se pueda dar un giro horizontal (de derecha a izquierda) a los textos seleccionados. Funciona así: También se puede hacer desde la paleta dimensiones Dar vuelta vertical (de abajo a arriba) a los textos seleccionados, se recurre a la opción Dar vuelta vertical, y se hace esto:

15 Modificar cuadros de texto

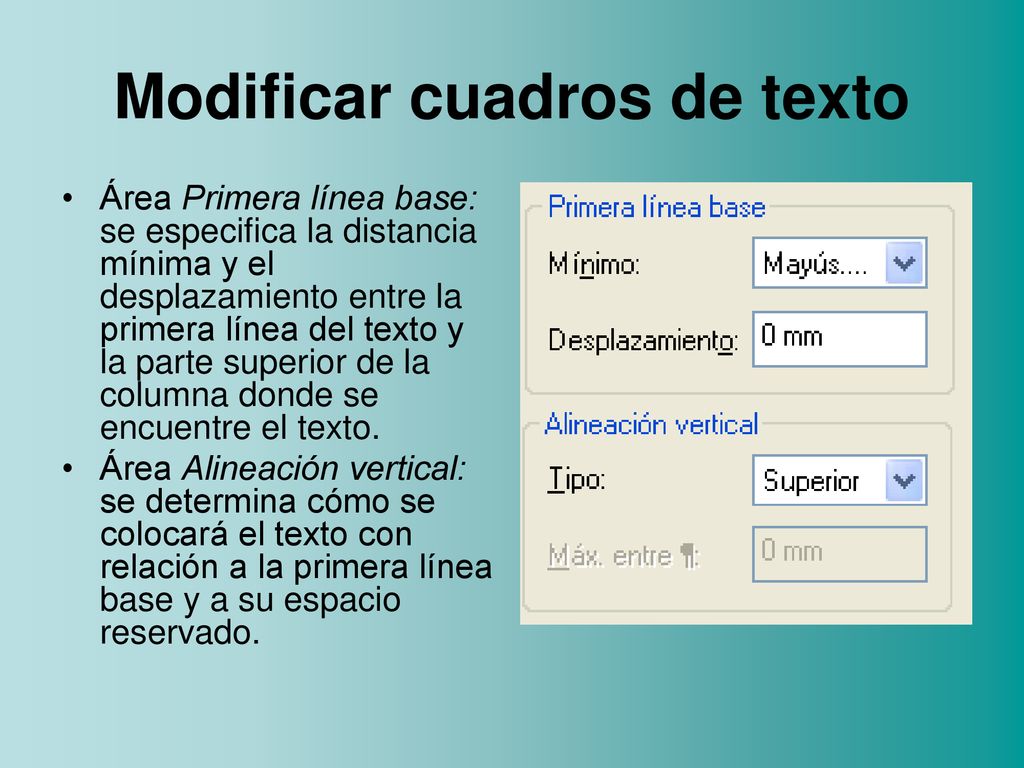

Área Primera línea base: se especifica la distancia mínima y el desplazamiento entre la primera línea del texto y la parte superior de la columna donde se encuentre el texto. Área Alineación vertical: se determina cómo se colocará el texto con relación a la primera línea base y a su espacio reservado.

16 Modificar cuadros de texto

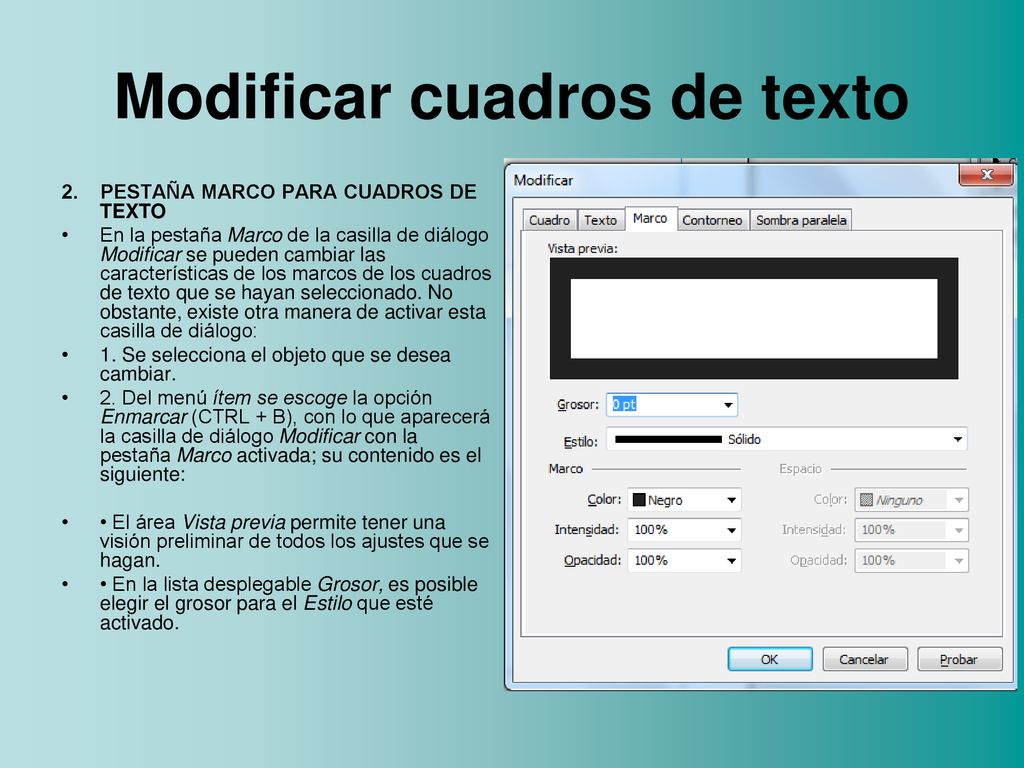

2. PESTAÑA MARCO PARA CUADROS DE TEXTO En la pestaña Marco de la casilla de diálogo Modificar se pueden cambiar las características de los marcos de los cuadros de texto que se hayan seleccionado. No obstante, existe otra manera de activar esta casilla de diálogo: 1. Se selecciona el objeto que se desea cambiar. 2. Del menú ítem se escoge la opción Enmarcar (CTRL + B), con lo que aparecerá la casilla de diálogo Modificar con la pestaña Marco activada; su contenido es el siguiente: • El área Vista previa permite tener una visión preliminar de todos los ajustes que se hagan. • En la lista desplegable Grosor, es posible elegir el grosor para el Estilo que esté activado.

17 Modificar cuadros de texto

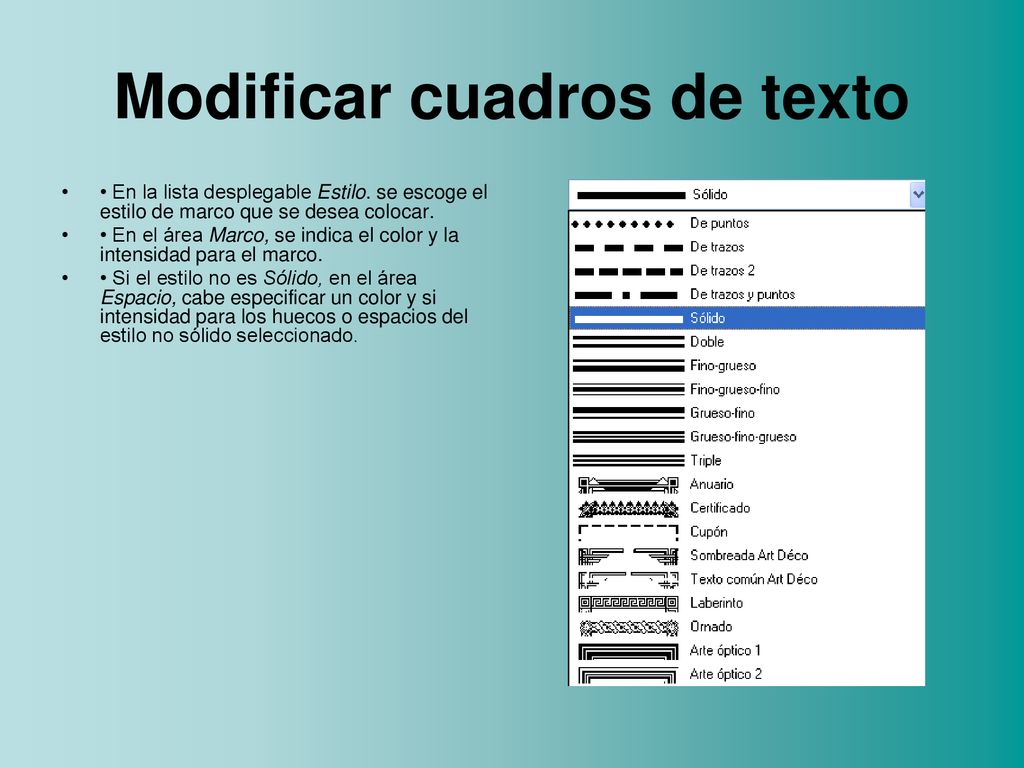

• En la lista desplegable Estilo. se escoge el estilo de marco que se desea colocar. • En el área Marco, se indica el color y la intensidad para el marco. • Si el estilo no es Sólido, en el área Espacio, cabe especificar un color y si intensidad para los huecos o espacios del estilo no sólido seleccionado.

18 Modificar cuadros de texto

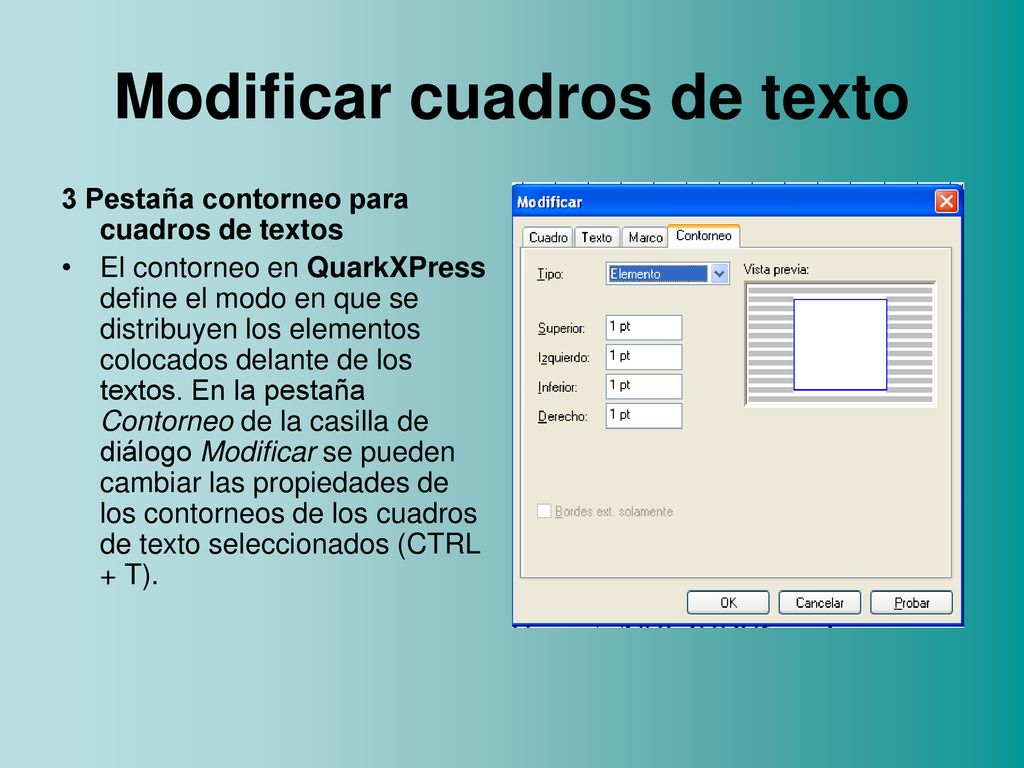

3 Pestaña contorneo para cuadros de textos El contorneo en QuarkXPress define el modo en que se distribuyen los elementos colocados delante de los textos. En la pestaña Contorneo de la casilla de diálogo Modificar se pueden cambiar las propiedades de los contorneos de los cuadros de texto seleccionados (CTRL + T).

19 Modificar cuadros de texto

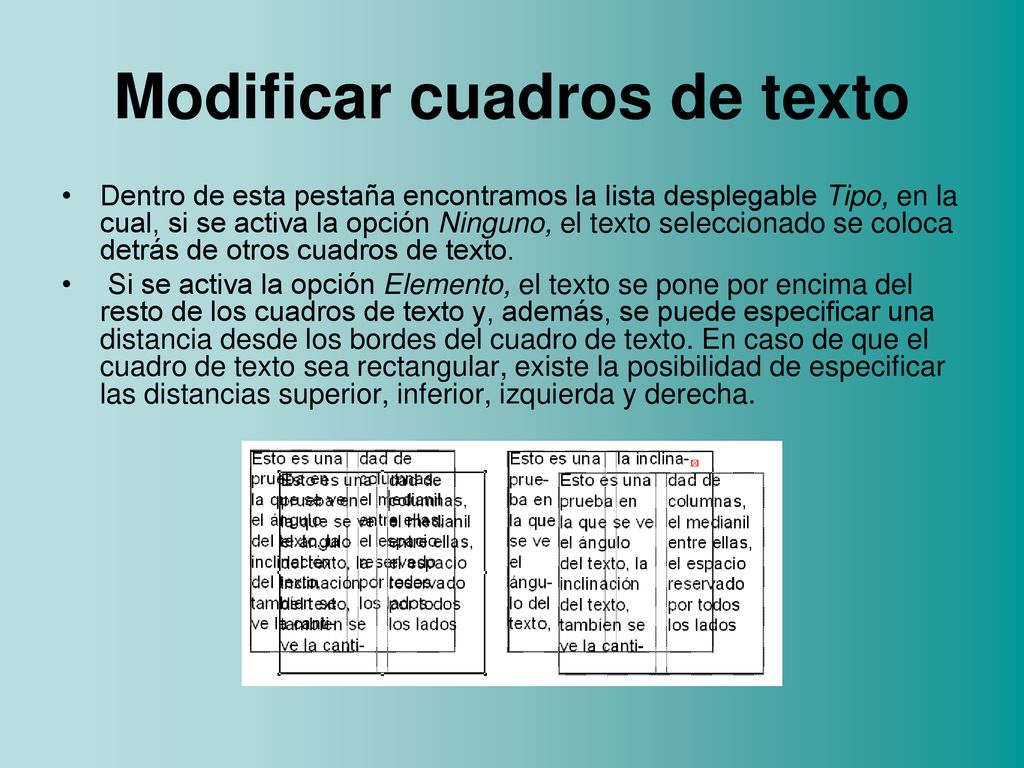

Dentro de esta pestaña encontramos la lista desplegable Tipo, en la cual, si se activa la opción Ninguno, el texto seleccionado se coloca detrás de otros cuadros de texto. Si se activa la opción Elemento, el texto se pone por encima del resto de los cuadros de texto y, además, se puede especificar una distancia desde los bordes del cuadro de texto. En caso de que el cuadro de texto sea rectangular, existe la posibilidad de especificar las distancias superior, inferior, izquierda y derecha.

20 Modificar cuadros de texto

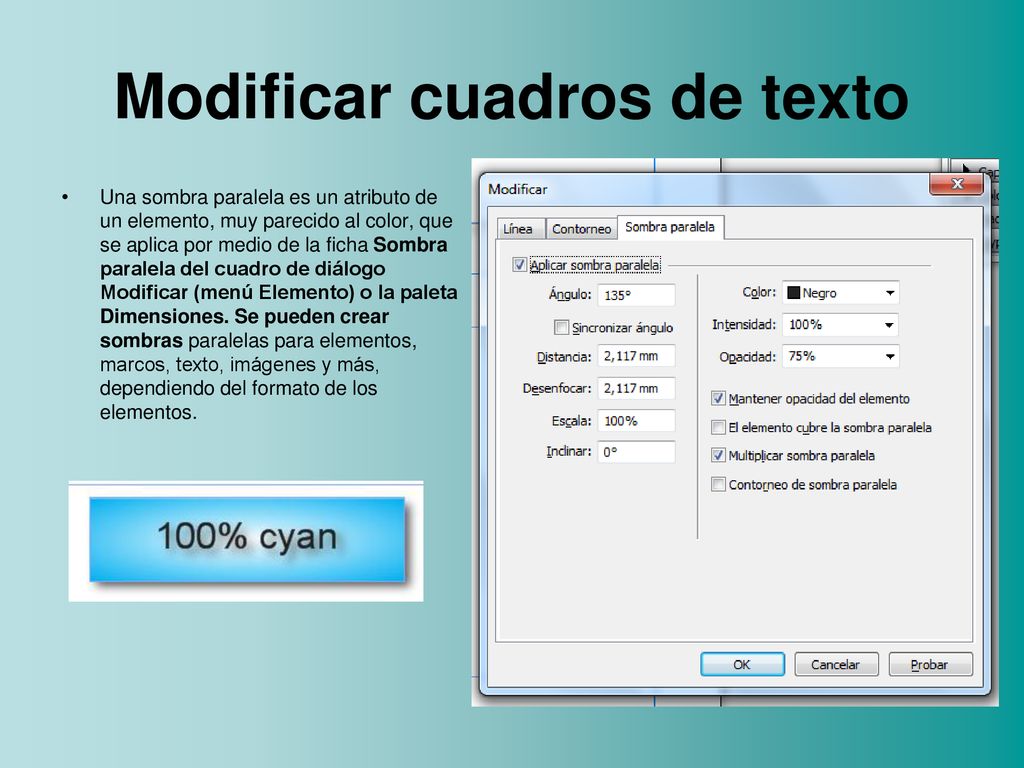

Una sombra paralela es un atributo de un elemento, muy parecido al color, que se aplica por medio de la ficha Sombra paralela del cuadro de diálogo Modificar (menú Elemento) o la paleta Dimensiones. Se pueden crear sombras paralelas para elementos, marcos, texto, imágenes y más, dependiendo del formato de los elementos.

21 Modificar cuadros de imagen

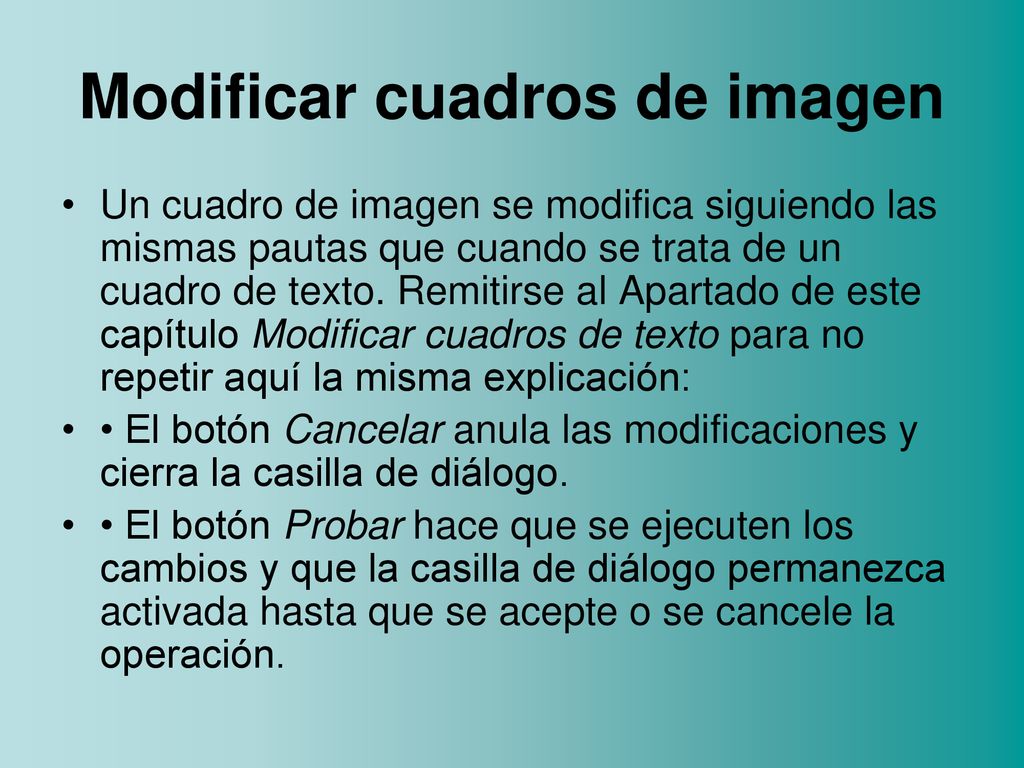

Un cuadro de imagen se modifica siguiendo las mismas pautas que cuando se trata de un cuadro de texto. Remitirse al Apartado de este capítulo Modificar cuadros de texto para no repetir aquí la misma explicación: • El botón Cancelar anula las modificaciones y cierra la casilla de diálogo. • El botón Probar hace que se ejecuten los cambios y que la casilla de diálogo permanezca activada hasta que se acepte o se cancele la operación.

22 LÍNEAS

23 Modificar líneas Si se desea cambiar líneas dibujadas en QuarkXPress, habrá que seleccionar aquello que interesa escogiendo la opción Modificar del menú de persiana ítem (CTRL + M). Aparecerá la casilla de diálogo Modificar, con la cual es posible cambiar las líneas en cuanto a Cuadro Contorneo y Sombra paralela. Por otra parte, cuando se seleccionan líneas dibujas, en la paleta de dimensiones (F8 si no está activa) aparecen características iguales a las del cuadro de diálogo Modificar; son éstas:

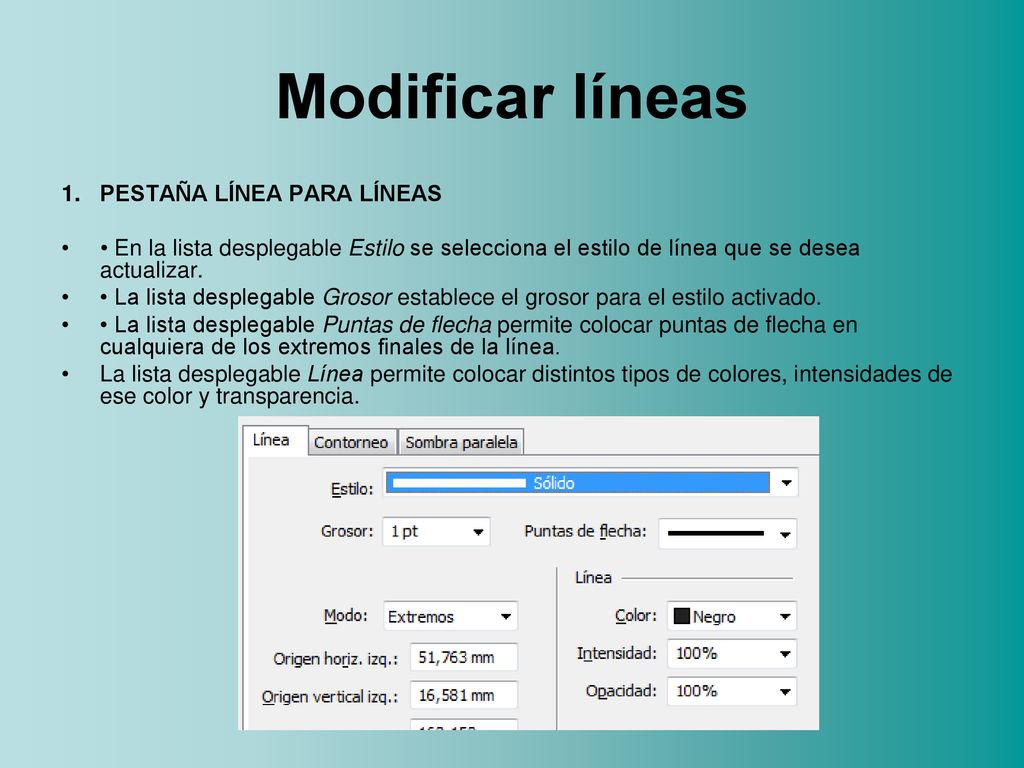

24 Modificar líneas PESTAÑA LÍNEA PARA LÍNEAS
• En la lista desplegable Estilo se selecciona el estilo de línea que se desea actualizar. • La lista desplegable Grosor establece el grosor para el estilo activado. • La lista desplegable Puntas de flecha permite colocar puntas de flecha en cualquiera de los extremos finales de la línea. La lista desplegable Línea permite colocar distintos tipos de colores, intensidades de ese color y transparencia.

25 Modificar líneas • En la lista Modo, se escoge un método para manipular líneas rectas (Extremos, Pt. inicial, Pt. medio y Pt. final); por ejemplo, para el giro de una línea según el punto medio de ésta. Si el Modo es Extremos se pueden manipular los puntos horizontales y verticales de inicio y fin con respecto al borde superior izquierdo del margen del documento. Si el Modo que se trata es Pt. inicial, en la ficha se activan las opciones Pt. inicial horiz., Pt. inicial vert., Ángulo y Longitud. En caso de que el Modo sea Pt. medio, las opciones que se activan en la ficha son Pt. medio horiz., Pt. medio ven., Ángulo y Longitud. Finalmente, si el Modo seleccionado es Pt. inicial, en la ficha se activan las opciones Pt. final horiz., Pt. final vert., Ángulo y Longitud.

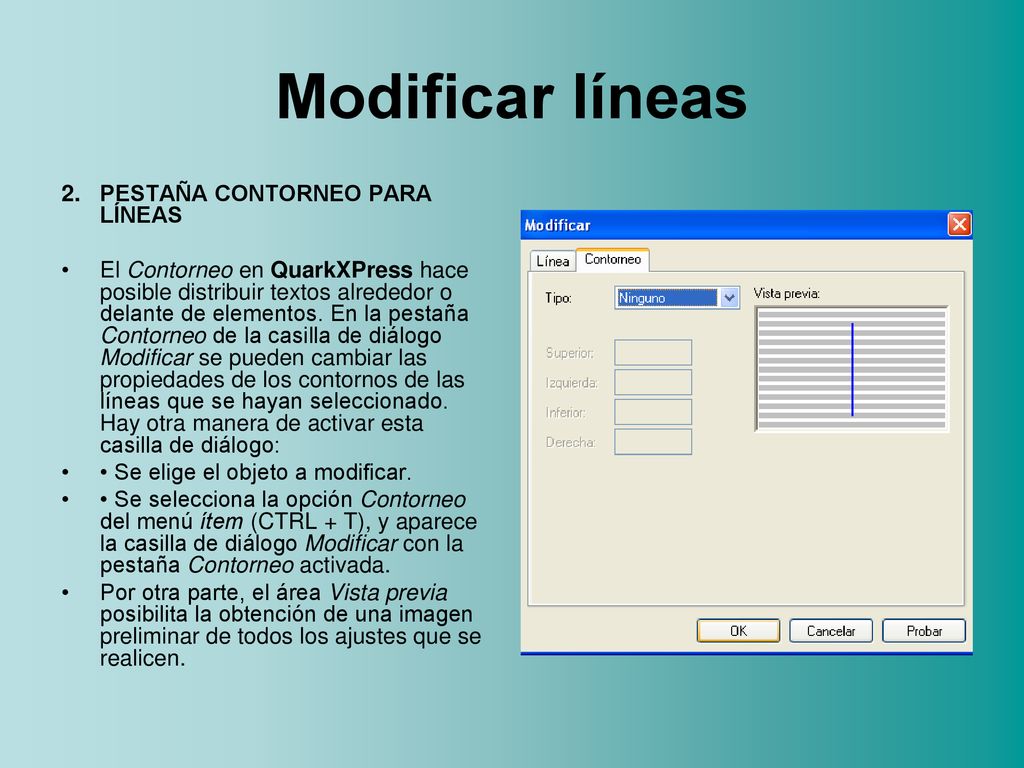

26 Modificar líneas PESTAÑA CONTORNEO PARA LÍNEAS
El Contorneo en QuarkXPress hace posible distribuir textos alrededor o delante de elementos. En la pestaña Contorneo de la casilla de diálogo Modificar se pueden cambiar las propiedades de los contornos de las líneas que se hayan seleccionado. Hay otra manera de activar esta casilla de diálogo: • Se elige el objeto a modificar. • Se selecciona la opción Contorneo del menú ítem (CTRL + T), y aparece la casilla de diálogo Modificar con la pestaña Contorneo activada. Por otra parte, el área Vista previa posibilita la obtención de una imagen preliminar de todos los ajustes que se realicen.

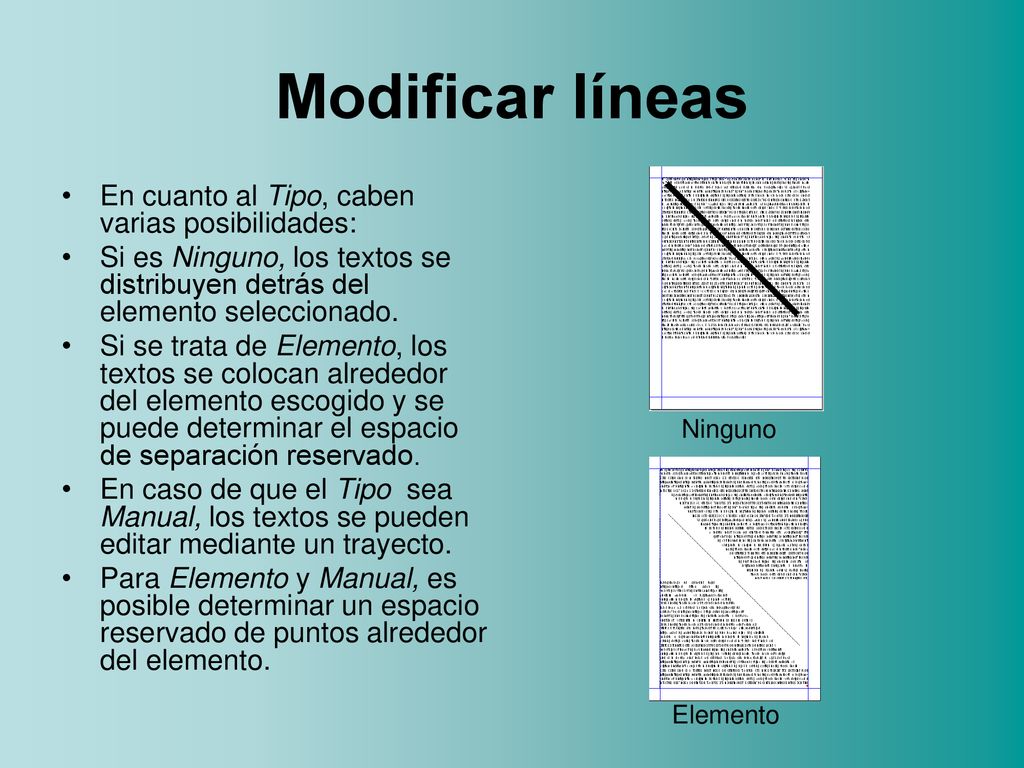

27 Modificar líneas En cuanto al Tipo, caben varias posibilidades:
Si es Ninguno, los textos se distribuyen detrás del elemento seleccionado. Si se trata de Elemento, los textos se colocan alrededor del elemento escogido y se puede determinar el espacio de separación reservado. En caso de que el Tipo sea Manual, los textos se pueden editar mediante un trayecto. Para Elemento y Manual, es posible determinar un espacio reservado de puntos alrededor del elemento. Ninguno Elemento

28 Modificar trayectos de los textos

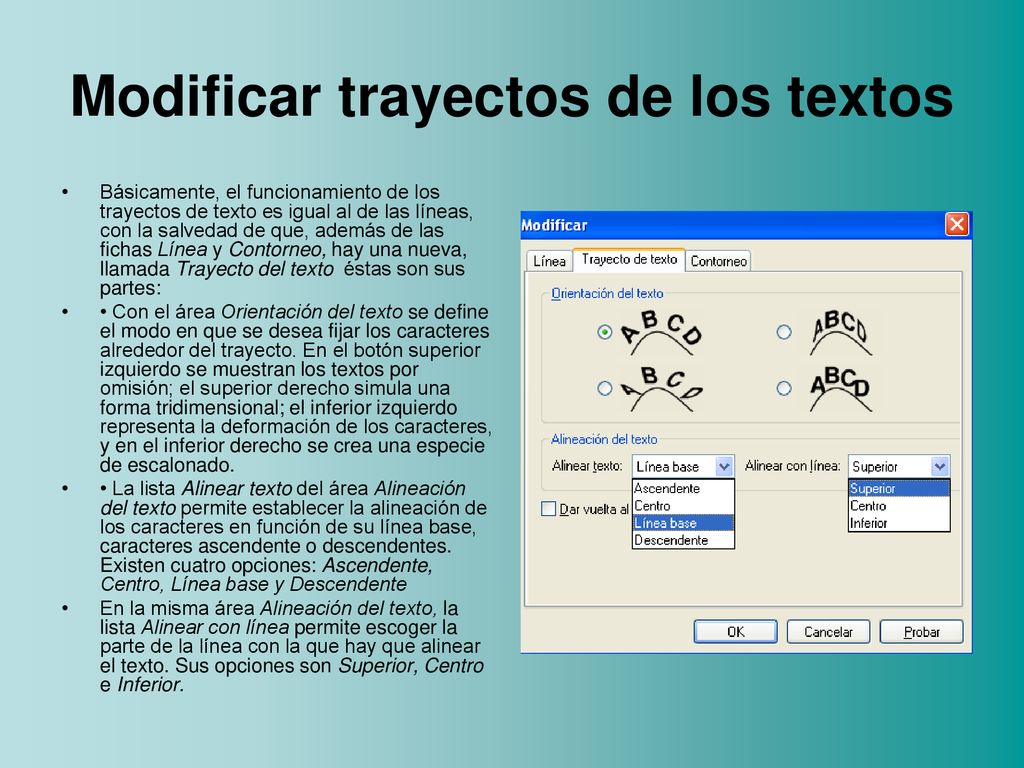

Básicamente, el funcionamiento de los trayectos de texto es igual al de las líneas, con la salvedad de que, además de las fichas Línea y Contorneo, hay una nueva, llamada Trayecto del texto éstas son sus partes: • Con el área Orientación del texto se define el modo en que se desea fijar los caracteres alrededor del trayecto. En el botón superior izquierdo se muestran los textos por omisión; el superior derecho simula una forma tridimensional; el inferior izquierdo representa la deformación de los caracteres, y en el inferior derecho se crea una especie de escalonado. • La lista Alinear texto del área Alineación del texto permite establecer la alineación de los caracteres en función de su línea base, caracteres ascendente o descendentes. Existen cuatro opciones: Ascendente, Centro, Línea base y Descendente En la misma área Alineación del texto, la lista Alinear con línea permite escoger la parte de la línea con la que hay que alinear el texto. Sus opciones son Superior, Centro e Inferior.

29 AGRUPAR, MODIFICAR Y MULTIPLICAR ELEMENTOS

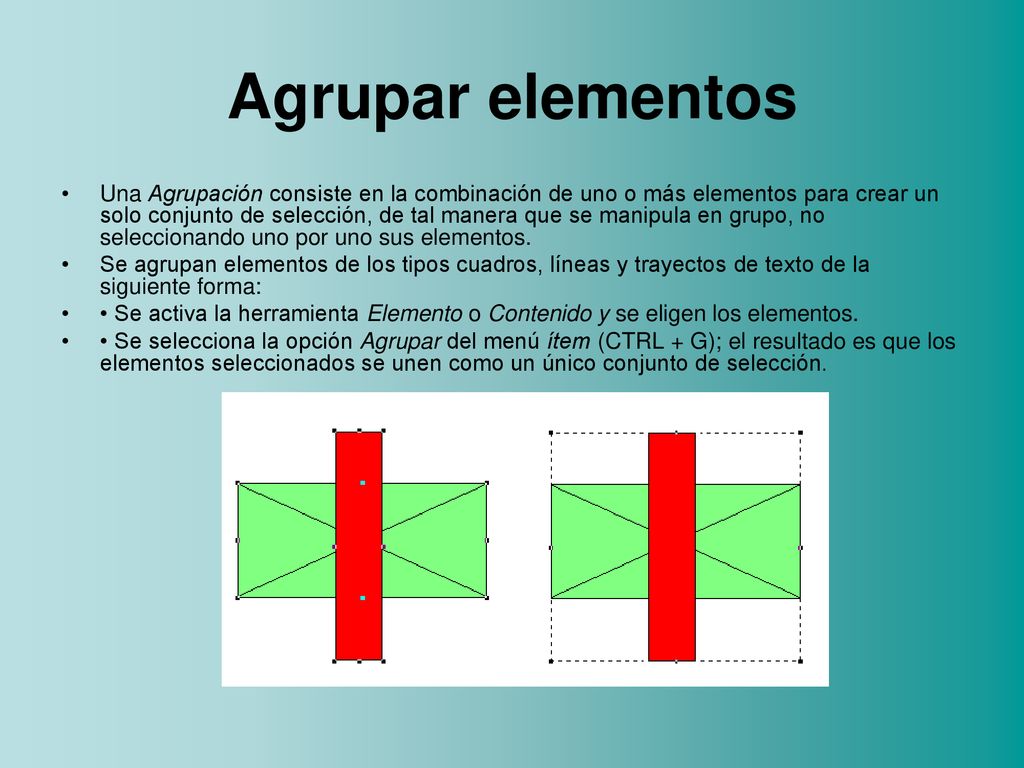

30 Agrupar elementos Una Agrupación consiste en la combinación de uno o más elementos para crear un solo conjunto de selección, de tal manera que se manipula en grupo, no seleccionando uno por uno sus elementos. Se agrupan elementos de los tipos cuadros, líneas y trayectos de texto de la siguiente forma: • Se activa la herramienta Elemento o Contenido y se eligen los elementos. • Se selecciona la opción Agrupar del menú ítem (CTRL + G); el resultado es que los elementos seleccionados se unen como un único conjunto de selección.

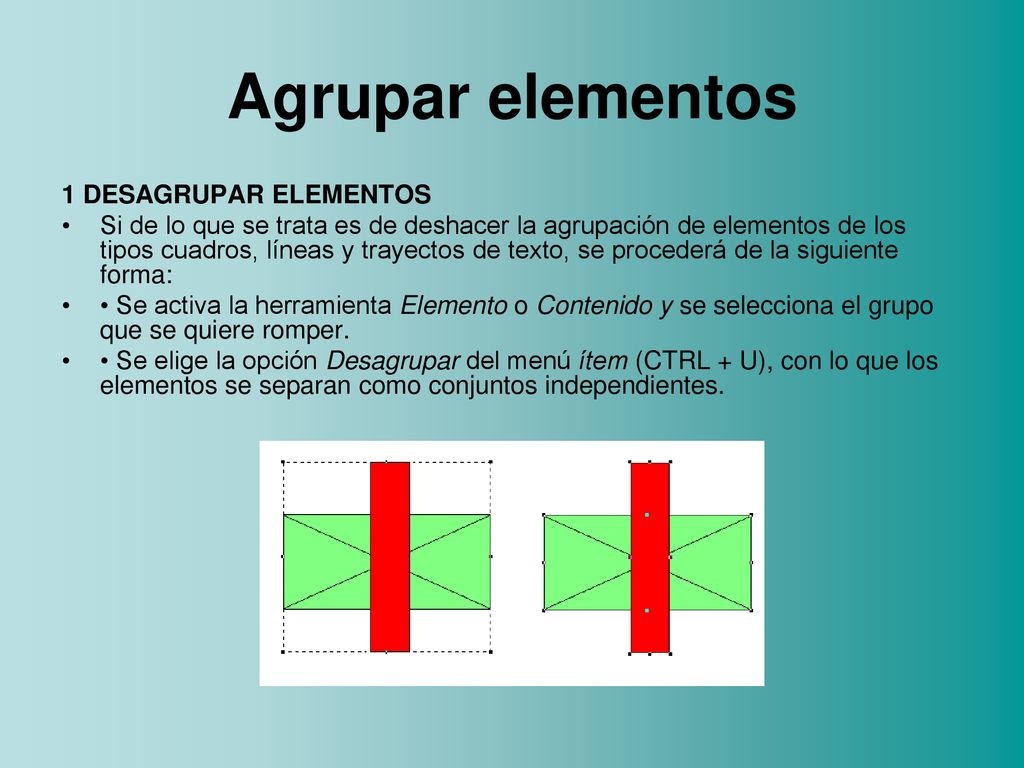

31 Agrupar elementos 1 DESAGRUPAR ELEMENTOS
Si de lo que se trata es de deshacer la agrupación de elementos de los tipos cuadros, líneas y trayectos de texto, se procederá de la siguiente forma: • Se activa la herramienta Elemento o Contenido y se selecciona el grupo que se quiere romper. • Se elige la opción Desagrupar del menú ítem (CTRL + U), con lo que los elementos se separan como conjuntos independientes.

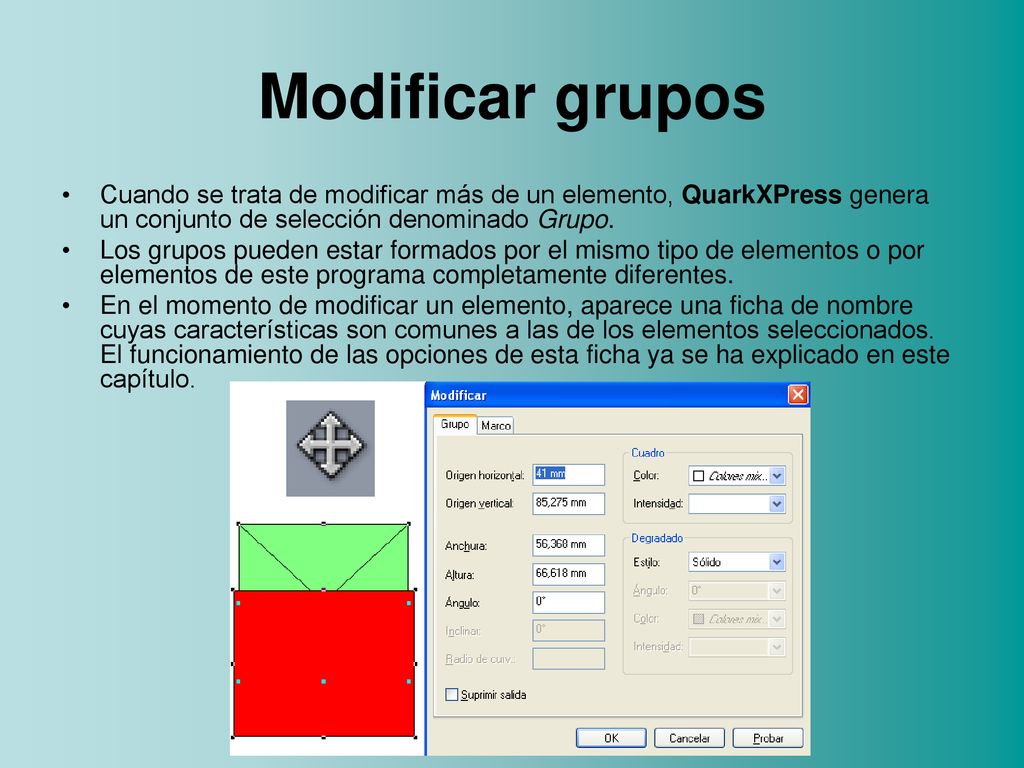

32 Modificar grupos Cuando se trata de modificar más de un elemento, QuarkXPress genera un conjunto de selección denominado Grupo. Los grupos pueden estar formados por el mismo tipo de elementos o por elementos de este programa completamente diferentes. En el momento de modificar un elemento, aparece una ficha de nombre cuyas características son comunes a las de los elementos seleccionados. El funcionamiento de las opciones de esta ficha ya se ha explicado en este capítulo.

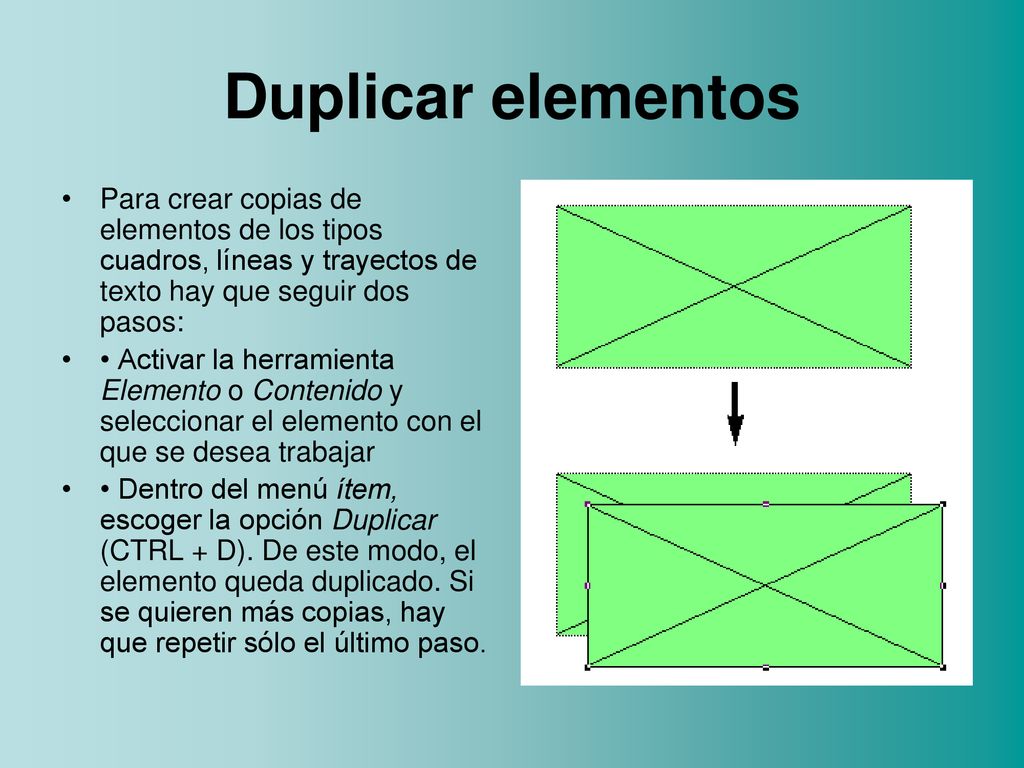

33 Duplicar elementos Para crear copias de elementos de los tipos cuadros, líneas y trayectos de texto hay que seguir dos pasos: • Activar la herramienta Elemento o Contenido y seleccionar el elemento con el que se desea trabajar • Dentro del menú ítem, escoger la opción Duplicar (CTRL + D). De este modo, el elemento queda duplicado. Si se quieren más copias, hay que repetir sólo el último paso.

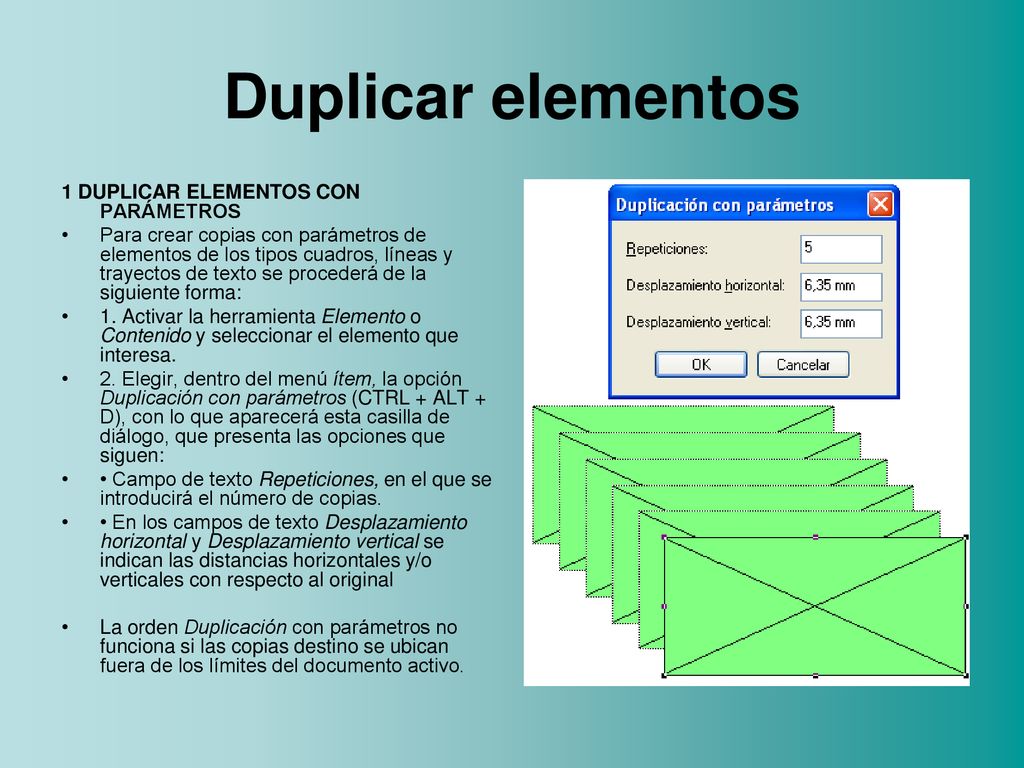

34 Duplicar elementos 1 DUPLICAR ELEMENTOS CON PARÁMETROS
Para crear copias con parámetros de elementos de los tipos cuadros, líneas y trayectos de texto se procederá de la siguiente forma: 1. Activar la herramienta Elemento o Contenido y seleccionar el elemento que interesa. 2. Elegir, dentro del menú ítem, la opción Duplicación con parámetros (CTRL + ALT + D), con lo que aparecerá esta casilla de diálogo, que presenta las opciones que siguen: • Campo de texto Repeticiones, en el que se introducirá el número de copias. • En los campos de texto Desplazamiento horizontal y Desplazamiento vertical se indican las distancias horizontales y/o verticales con respecto al original La orden Duplicación con parámetros no funciona si las copias destino se ubican fuera de los límites del documento activo.

35 BLOQUEAR ELEMENTO

36 Bloquear y desbloquear elementos

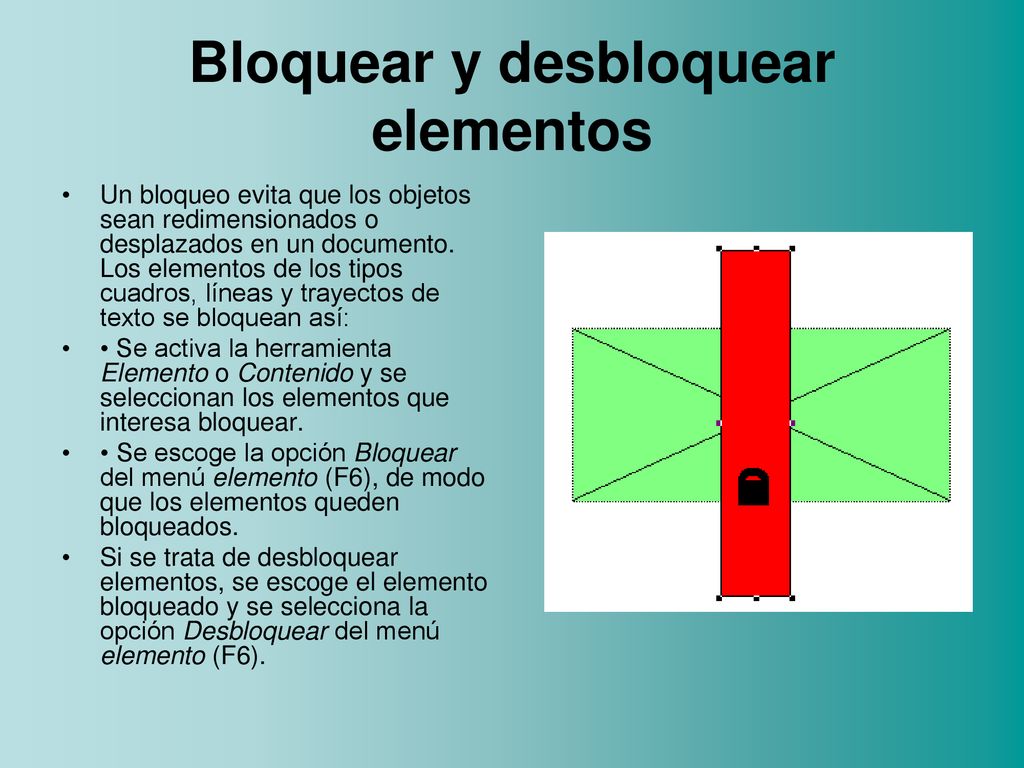

Un bloqueo evita que los objetos sean redimensionados o desplazados en un documento. Los elementos de los tipos cuadros, líneas y trayectos de texto se bloquean así: • Se activa la herramienta Elemento o Contenido y se seleccionan los elementos que interesa bloquear. • Se escoge la opción Bloquear del menú elemento (F6), de modo que los elementos queden bloqueados. Si se trata de desbloquear elementos, se escoge el elemento bloqueado y se selecciona la opción Desbloquear del menú elemento (F6).

37 FUNDIR Y DIVIDR ELEMENTOS

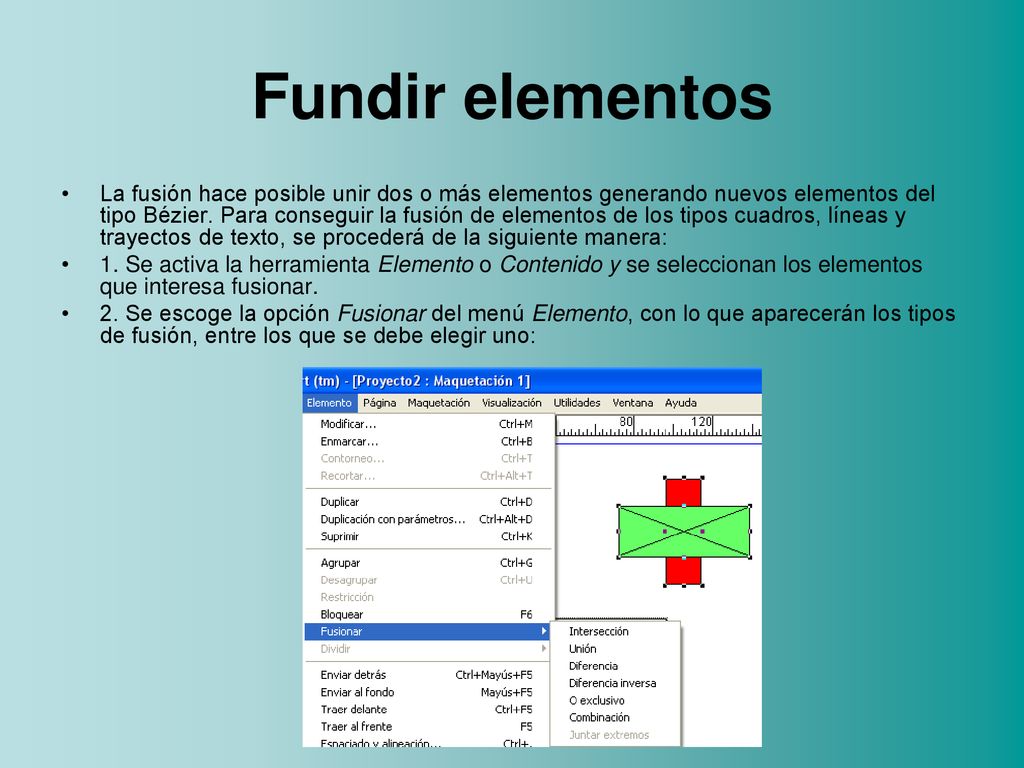

38 Fundir elementos La fusión hace posible unir dos o más elementos generando nuevos elementos del tipo Bézier. Para conseguir la fusión de elementos de los tipos cuadros, líneas y trayectos de texto, se procederá de la siguiente manera: 1. Se activa la herramienta Elemento o Contenido y se seleccionan los elementos que interesa fusionar. 2. Se escoge la opción Fusionar del menú Elemento, con lo que aparecerán los tipos de fusión, entre los que se debe elegir uno:

39 Fundir elementos • Intersección: calcula las áreas en las que los elementos se solapan o intersectan. • Unión: halla las áreas en las que se unen los elementos. • Diferencia: borra todas las formas de elementos, con excepción de la forma del elemento al fondo de la pila. • Diferencia inversa: conserva la unión en todas las formas de elementos, salvo la forma del elemento al fondo de la pila de forma inversa. • O Exclusivo: mantiene las formas de los elementos, pero recorta las que se solapen. • Combinación: esta opción es parecida a O Exclusivo, exceptuando la edición de los nodos en el área en que se solapen. • Juntar extremos: genera una línea Bézier en lugar de un cuadro Bézier.

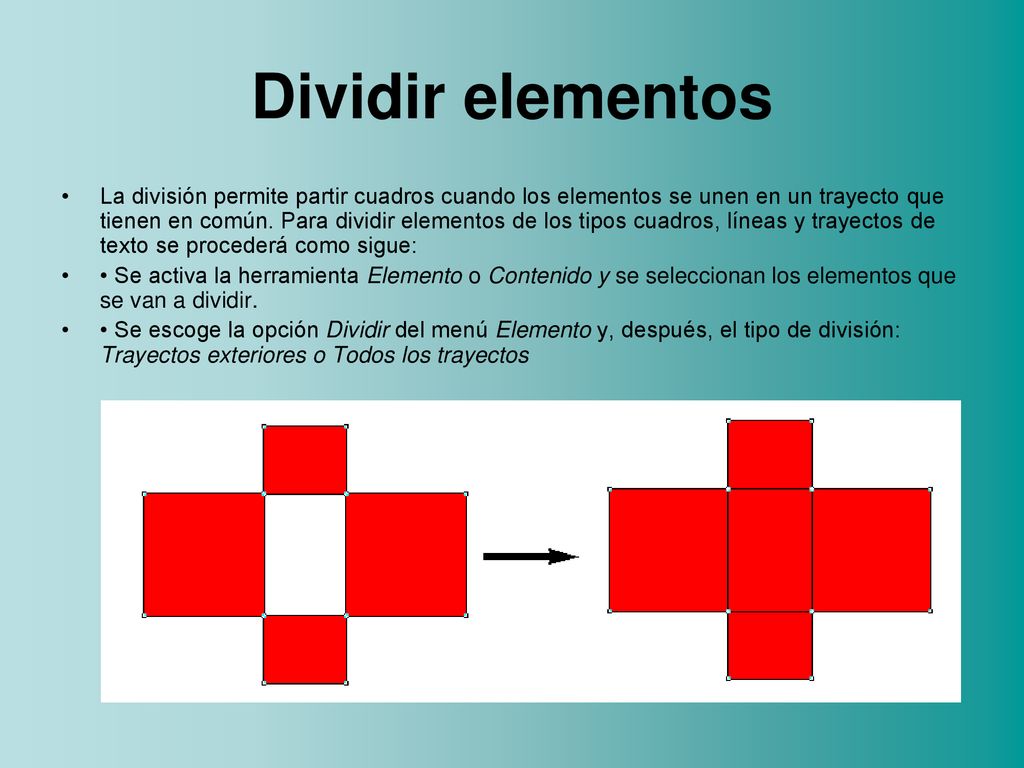

40 Dividir elementos La división permite partir cuadros cuando los elementos se unen en un trayecto que tienen en común. Para dividir elementos de los tipos cuadros, líneas y trayectos de texto se procederá como sigue: • Se activa la herramienta Elemento o Contenido y se seleccionan los elementos que se van a dividir. • Se escoge la opción Dividir del menú Elemento y, después, el tipo de división: Trayectos exteriores o Todos los trayectos

41 SUPERPONER ELEMENTOS

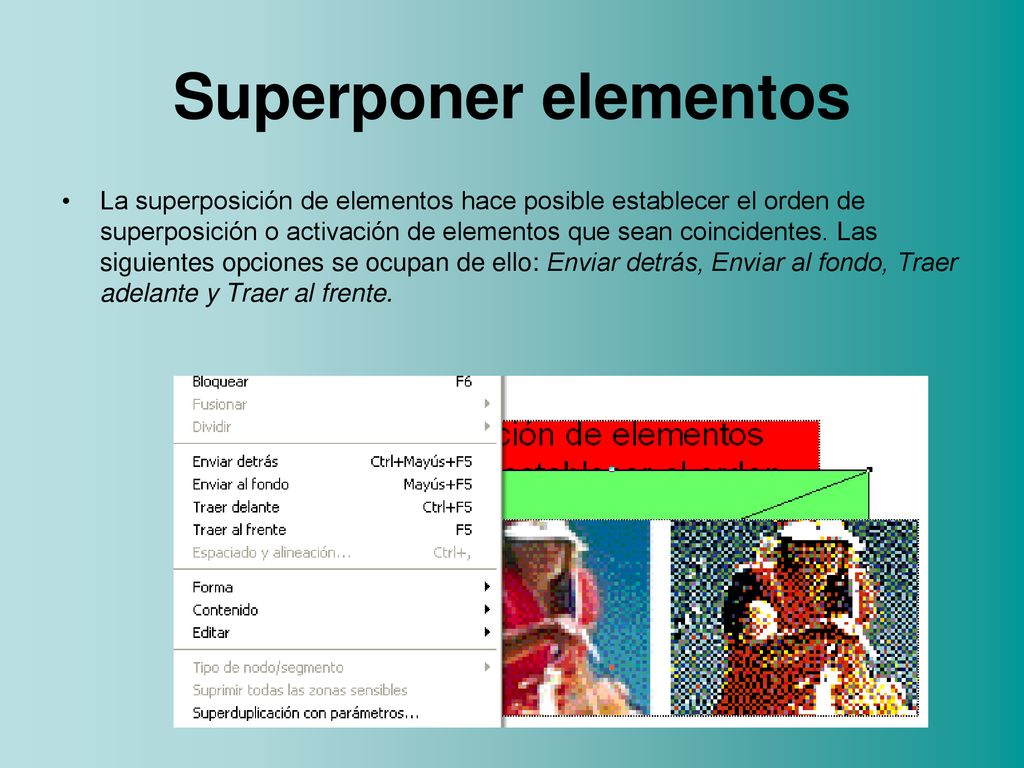

42 Superponer elementos La superposición de elementos hace posible establecer el orden de superposición o activación de elementos que sean coincidentes. Las siguientes opciones se ocupan de ello: Enviar detrás, Enviar al fondo, Traer adelante y Traer al frente.

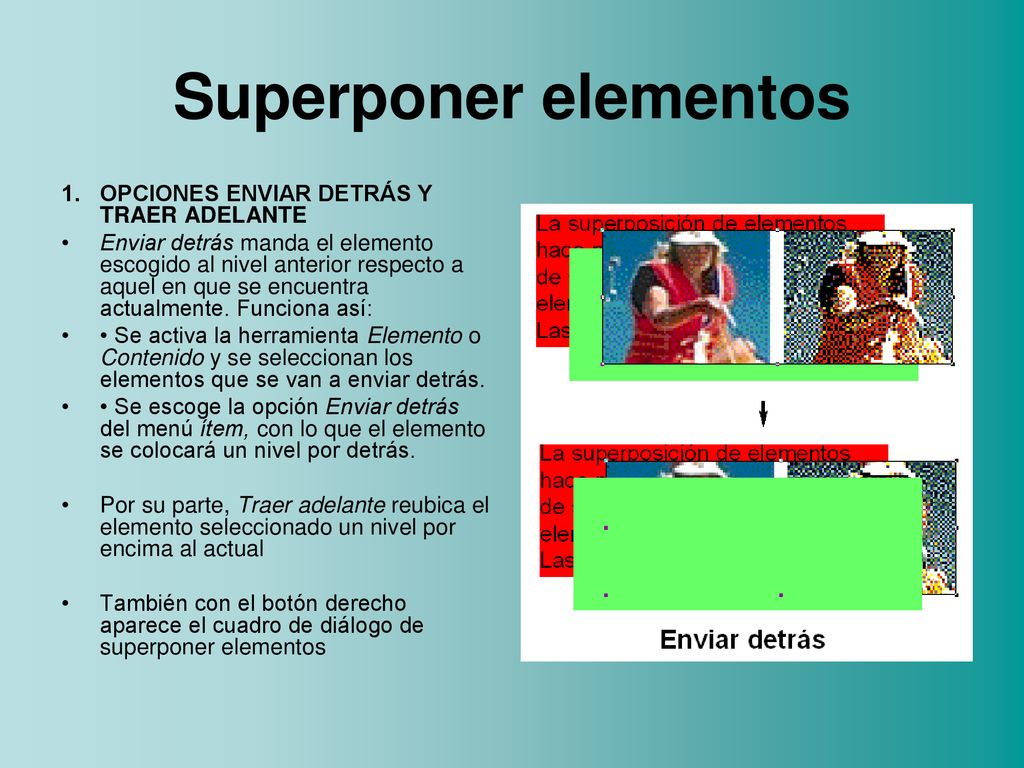

43 Superponer elementos 1. OPCIONES ENVIAR DETRÁS Y TRAER ADELANTE
Enviar detrás manda el elemento escogido al nivel anterior respecto a aquel en que se encuentra actualmente. Funciona así: • Se activa la herramienta Elemento o Contenido y se seleccionan los elementos que se van a enviar detrás. • Se escoge la opción Enviar detrás del menú ítem, con lo que el elemento se colocará un nivel por detrás. Por su parte, Traer adelante reubica el elemento seleccionado un nivel por encima al actual También con el botón derecho aparece el cuadro de diálogo de superponer elementos

44 Superponer elementos 2. OPCIONES ENVIAR AL FONDO Y TRAER AL FRENTE

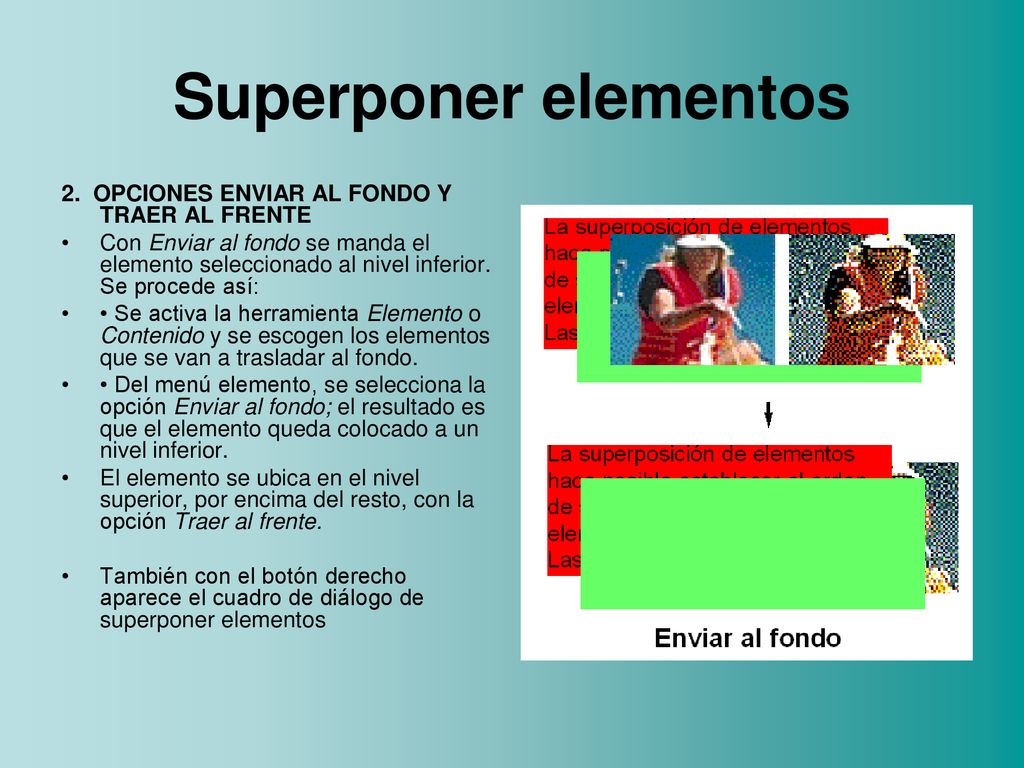

Con Enviar al fondo se manda el elemento seleccionado al nivel inferior. Se procede así: • Se activa la herramienta Elemento o Contenido y se escogen los elementos que se van a trasladar al fondo. • Del menú elemento, se selecciona la opción Enviar al fondo; el resultado es que el elemento queda colocado a un nivel inferior. El elemento se ubica en el nivel superior, por encima del resto, con la opción Traer al frente. También con el botón derecho aparece el cuadro de diálogo de superponer elementos

45 FORMA Y CONTENIDO DE ELEMENTOS

46 Cambiar la forma de elementos

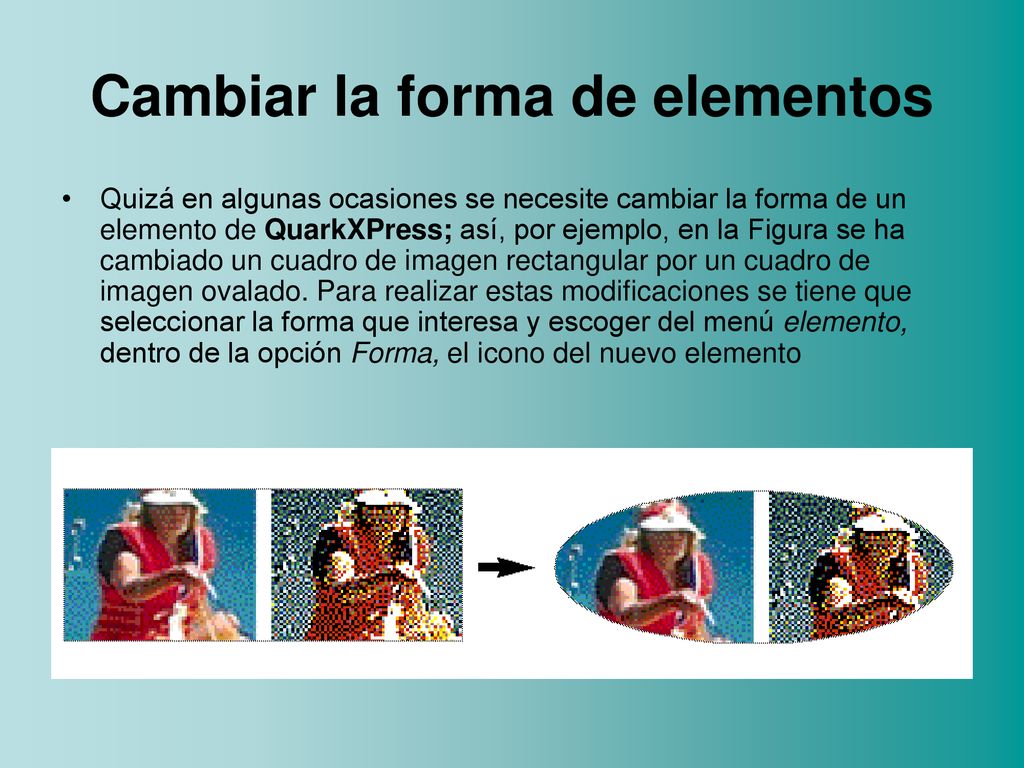

Quizá en algunas ocasiones se necesite cambiar la forma de un elemento de QuarkXPress; así, por ejemplo, en la Figura se ha cambiado un cuadro de imagen rectangular por un cuadro de imagen ovalado. Para realizar estas modificaciones se tiene que seleccionar la forma que interesa y escoger del menú elemento, dentro de la opción Forma, el icono del nuevo elemento

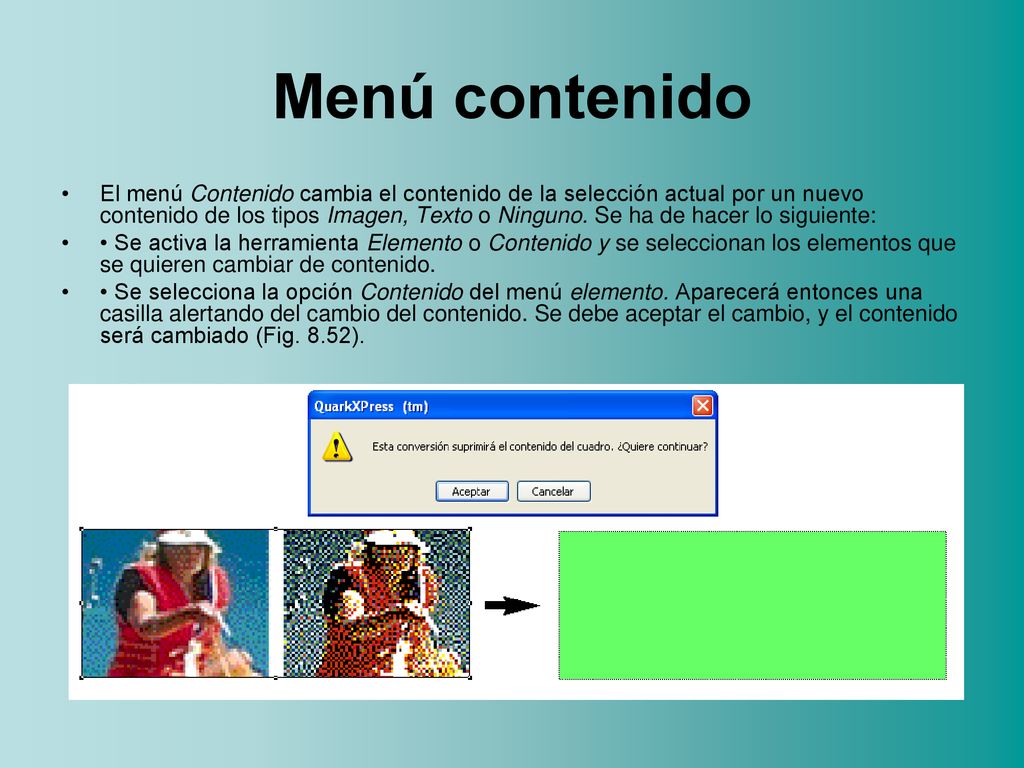

47 Menú contenido El menú Contenido cambia el contenido de la selección actual por un nuevo contenido de los tipos Imagen, Texto o Ninguno. Se ha de hacer lo siguiente: • Se activa la herramienta Elemento o Contenido y se seleccionan los elementos que se quieren cambiar de contenido. • Se selecciona la opción Contenido del menú elemento. Aparecerá entonces una casilla alertando del cambio del contenido. Se debe aceptar el cambio, y el contenido será cambiado (Fig. 8.52).
