Sistemas estructurales

Presentación del tema: "Sistemas estructurales"— Transcripción de la presentación:

1 Sistemas estructurales
Para edificios Por: Brenda e Itzel

2 ¿Que es un sistema estructural?

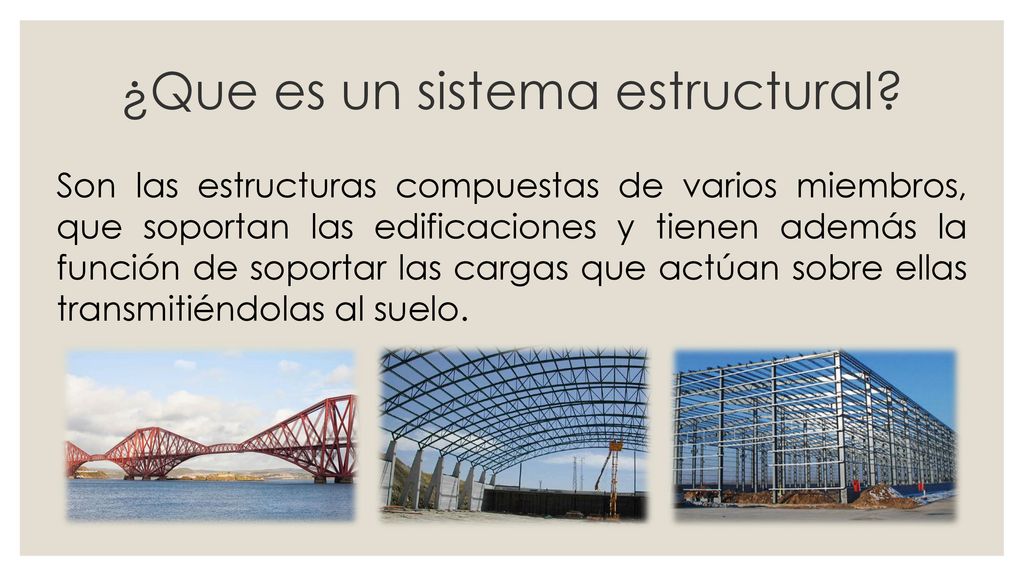

Son las estructuras compuestas de varios miembros, que soportan las edificaciones y tienen además la función de soportar las cargas que actúan sobre ellas transmitiéndolas al suelo.

3 Clasificación de las estructuras

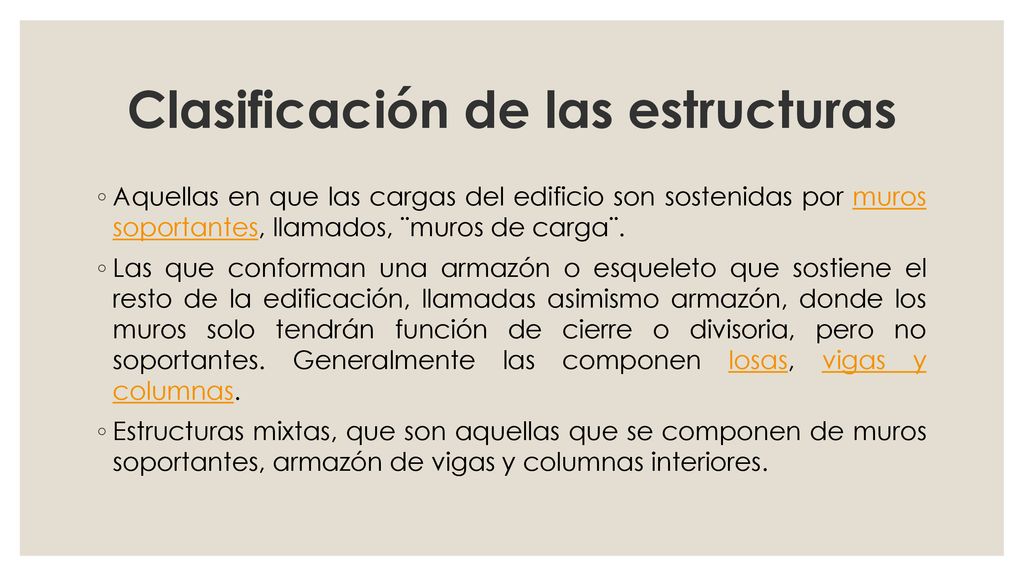

Aquellas en que las cargas del edificio son sostenidas por muros soportantes, llamados, ¨muros de carga¨. Las que conforman una armazón o esqueleto que sostiene el resto de la edificación, llamadas asimismo armazón, donde los muros solo tendrán función de cierre o divisoria, pero no soportantes. Generalmente las componen losas, vigas y columnas. Estructuras mixtas, que son aquellas que se componen de muros soportantes, armazón de vigas y columnas interiores.

4 Estructuras de madera

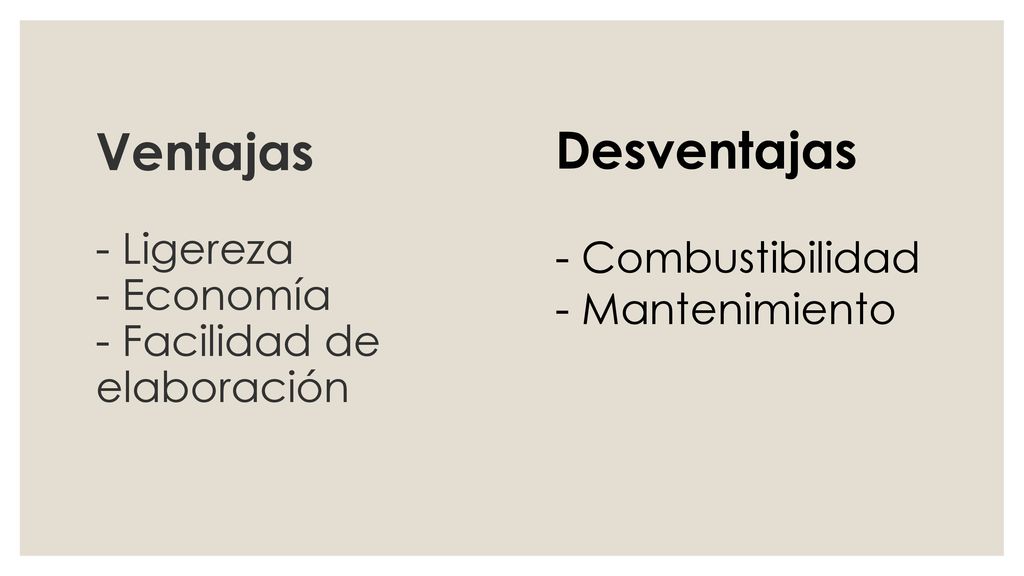

5 Ventajas - Ligereza - Economía - Facilidad de elaboración
Desventajas - Combustibilidad - Mantenimiento

6 Estructuras de hormigón armado

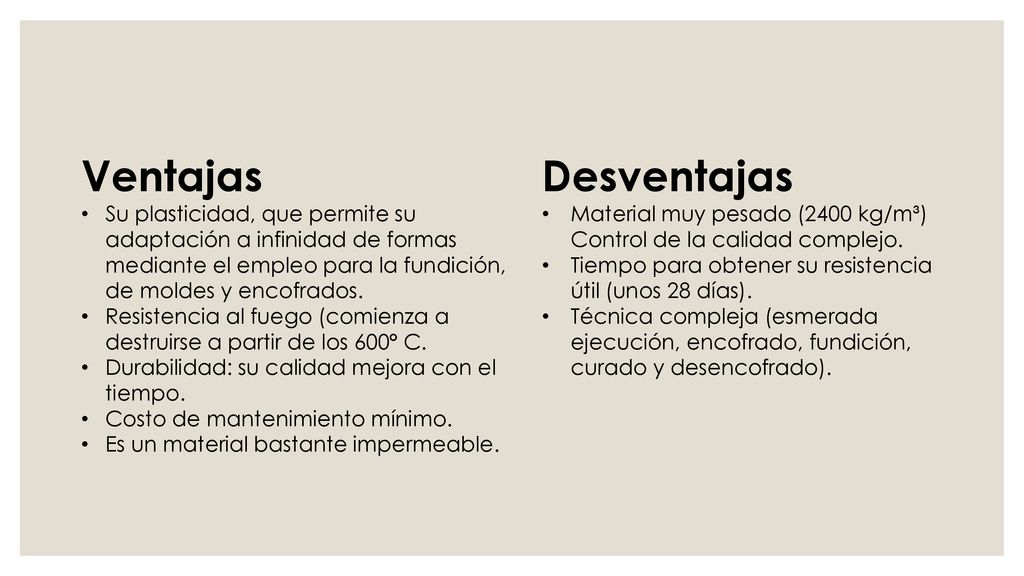

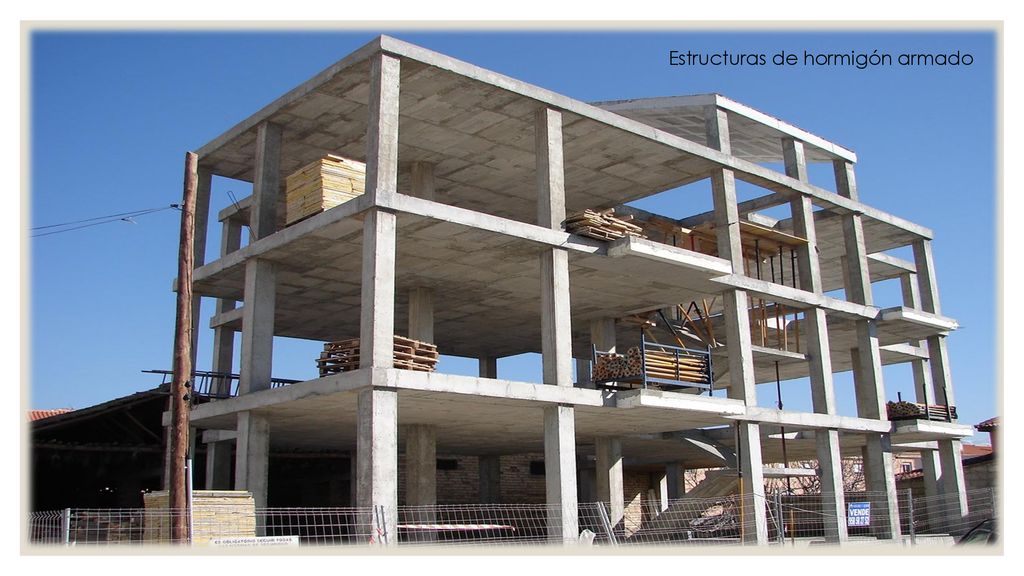

7 Ventajas Su plasticidad, que permite su adaptación a infinidad de formas mediante el empleo para la fundición, de moldes y encofrados. Resistencia al fuego (comienza a destruirse a partir de los 600° C. Durabilidad: su calidad mejora con el tiempo. Costo de mantenimiento mínimo. Es un material bastante impermeable. Desventajas Material muy pesado (2400 kg/m³) Control de la calidad complejo. Tiempo para obtener su resistencia útil (unos 28 días). Técnica compleja (esmerada ejecución, encofrado, fundición, curado y desencofrado).

8 Estructuras de acero

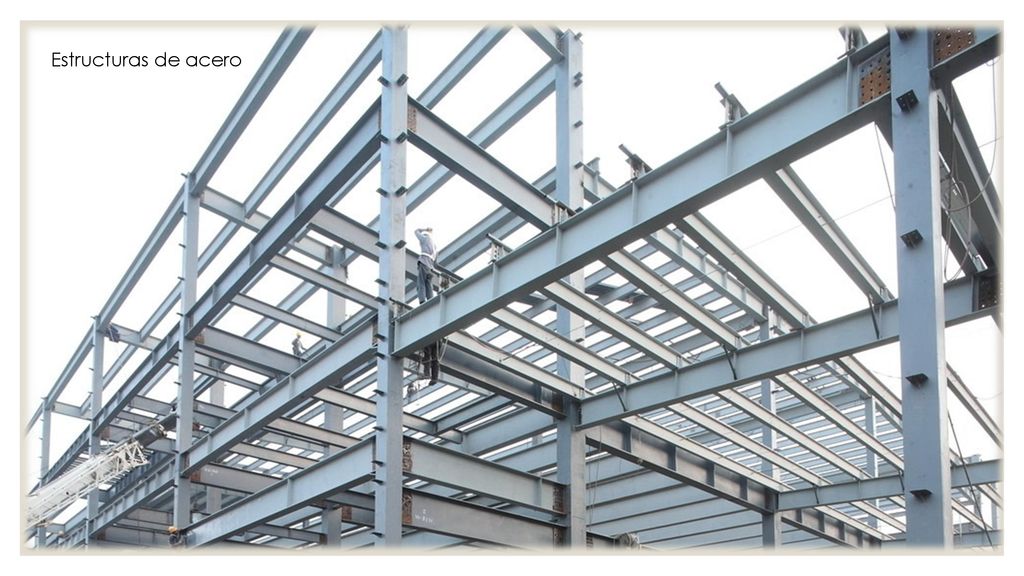

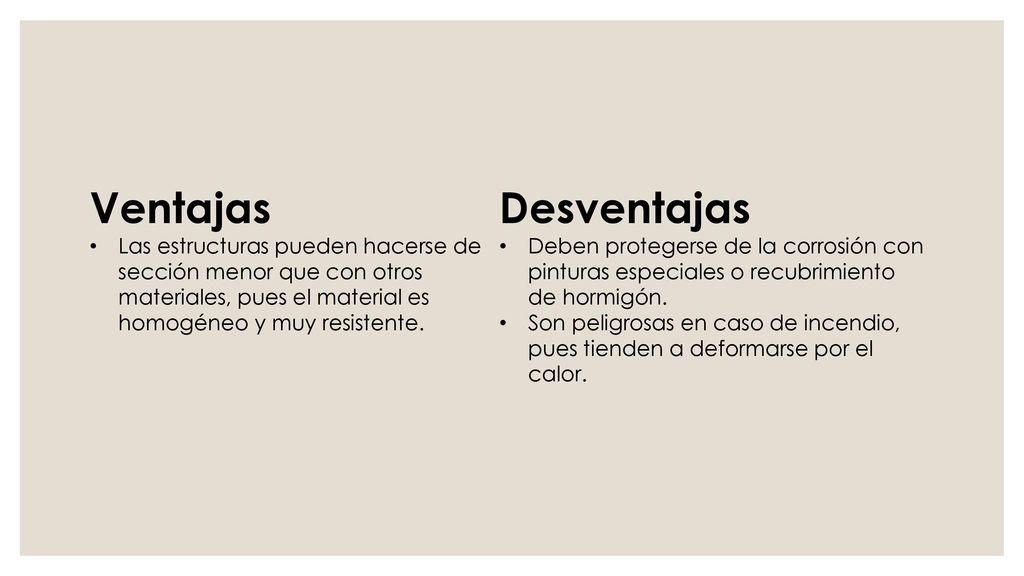

9 Ventajas Las estructuras pueden hacerse de sección menor que con otros materiales, pues el material es homogéneo y muy resistente. Desventajas Deben protegerse de la corrosión con pinturas especiales o recubrimiento de hormigón. Son peligrosas en caso de incendio, pues tienden a deformarse por el calor.

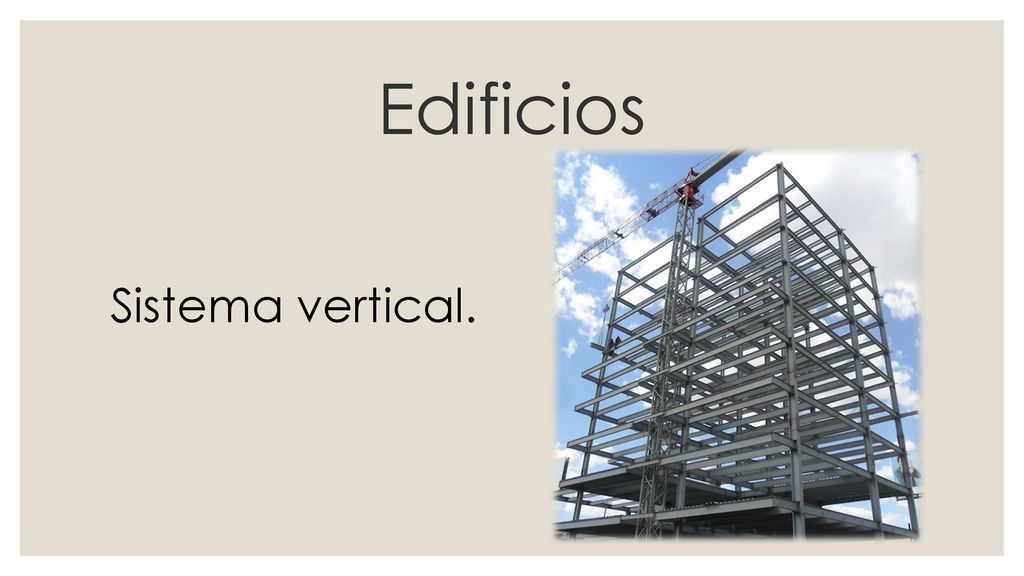

10 Edificios Sistema vertical.

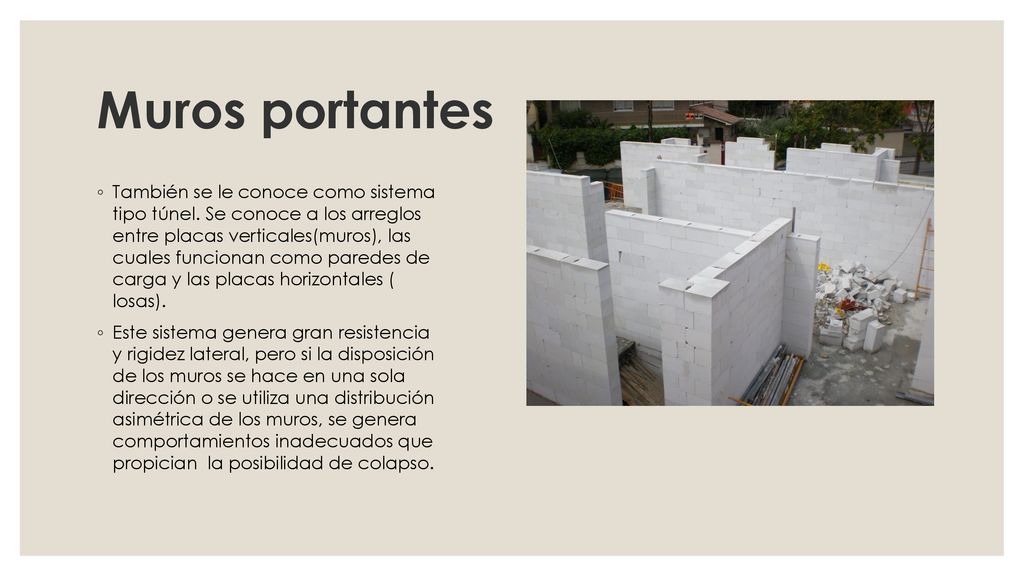

11 Muros portantes También se le conoce como sistema tipo túnel. Se conoce a los arreglos entre placas verticales(muros), las cuales funcionan como paredes de carga y las placas horizontales ( losas). Este sistema genera gran resistencia y rigidez lateral, pero si la disposición de los muros se hace en una sola dirección o se utiliza una distribución asimétrica de los muros, se genera comportamientos inadecuados que propician la posibilidad de colapso.

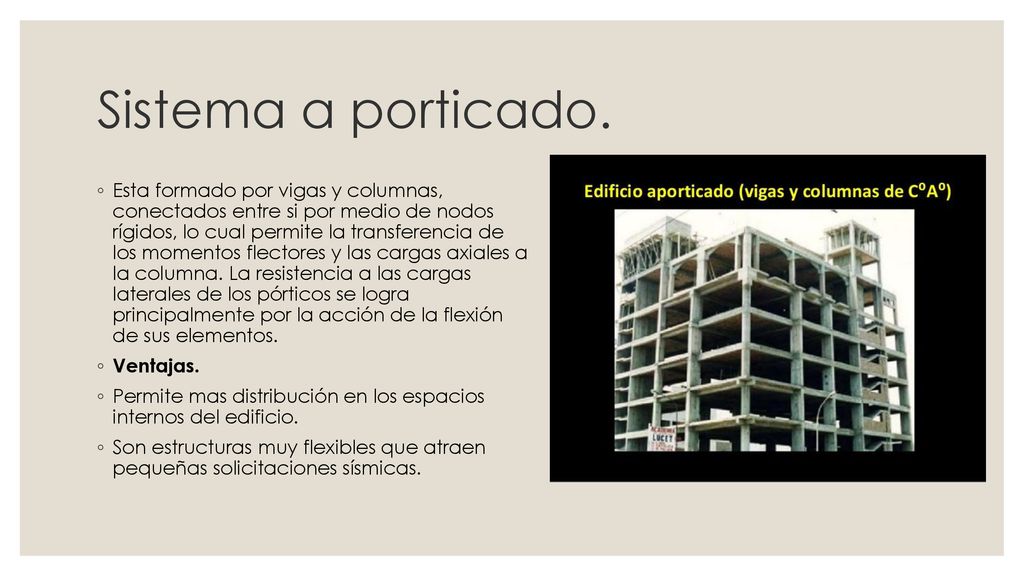

12 Sistema a porticado. Esta formado por vigas y columnas, conectados entre si por medio de nodos rígidos, lo cual permite la transferencia de los momentos flectores y las cargas axiales a la columna. La resistencia a las cargas laterales de los pórticos se logra principalmente por la acción de la flexión de sus elementos. Ventajas. Permite mas distribución en los espacios internos del edificio. Son estructuras muy flexibles que atraen pequeñas solicitaciones sísmicas.

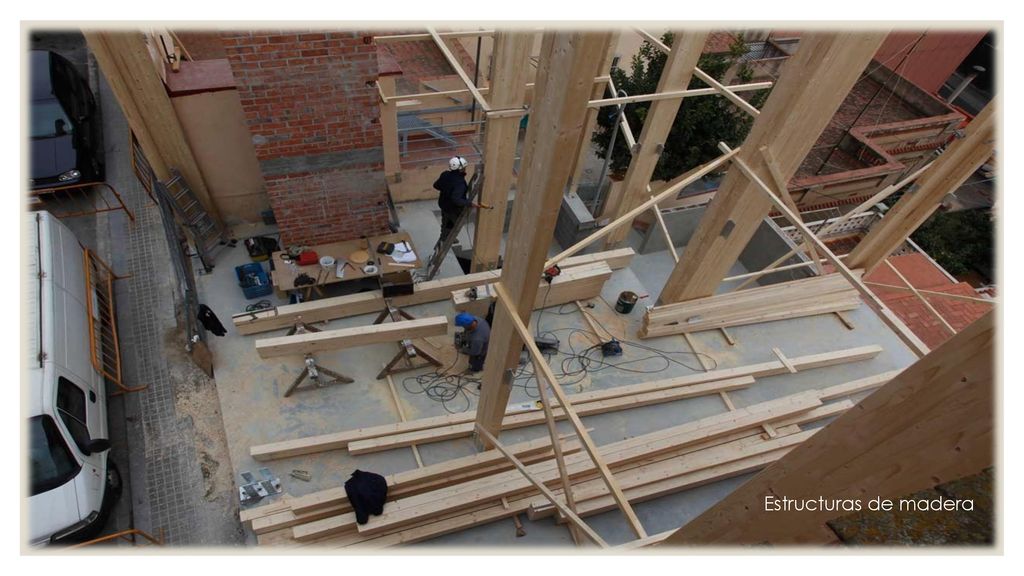

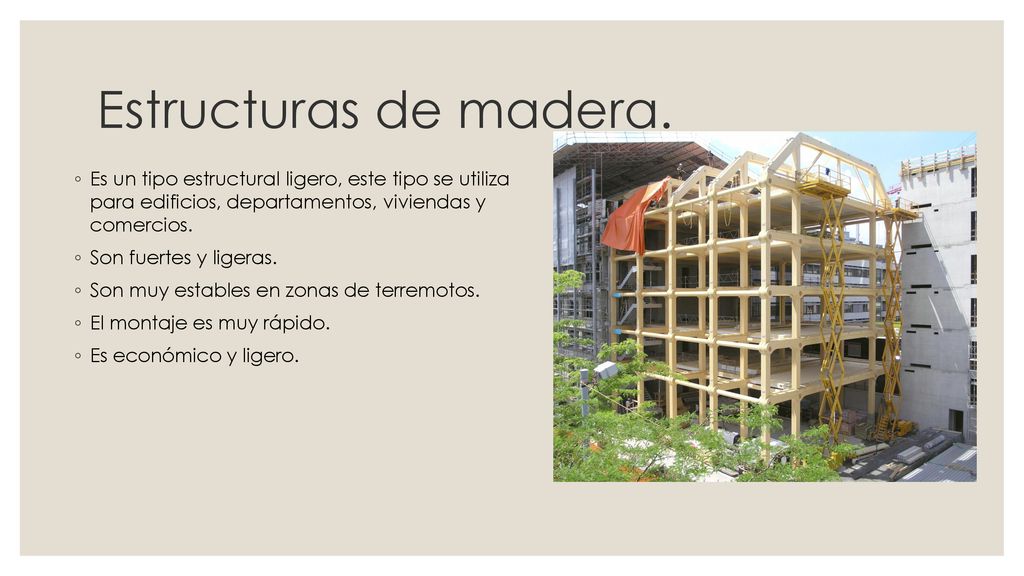

13 Estructuras de madera. Es un tipo estructural ligero, este tipo se utiliza para edificios, departamentos, viviendas y comercios. Son fuertes y ligeras. Son muy estables en zonas de terremotos. El montaje es muy rápido. Es económico y ligero.
