Sistemas prefabricados pesados

Presentación del tema: "Sistemas prefabricados pesados"— Transcripción de la presentación:

1 Sistemas prefabricados pesados
Alumnos: Matías Lebovits, Teo levit, Daniel verlinsky Profesor: Alan saretzky Division:5KD

2 Su peso es superior a 500 kg, requiriéndose para su puesta en obra, maquinaria pesada tales como grúas de gran porte.

3 Materiales Las estructuras prefabricadas se pueden ejecutar con cualquier material estructural: Hormigón Armado Hormigón Pretensado Hormigón Potenzado Acero hierro

4 Elementos prefabricados pesados
Los pilotes Las viguetas Diseñado para soportar cargas producidas en forjados de pisos o cubiertas. Pueden estar con hormigón armado o hormigón pretensado. Su sección suele ser cuadrada

5 Vigueta armada Las viguetas armadas son también elementos lineales, semiresistentes, prefabricados, de hormigón armado. Constan de una suela de hormigón armado con barras de acero corrugado, y una armadura de celosía

6 Vigueta pretensada Las viguetas pretensadas son elementos lineales, resistentes, prefabricados de hormigón pretensado, de sección macizada y en forma de “T” o de doble “T”, diseñadas para soportar las cargas en los forjados unidireccionales.

7 Viga tubular Las Vigas tubulares, son vigas huecas, resistentes, en forma de tubo y de sección rectangular. Se usa para formación de forjado y como correas en cubiertas de edificios industriales. Está formado por hormigón de alta resistencia y la armadura consiste en cables o alambres de acero pretensados

8 Placa alveolar Son también elementos superficiales, prefabricados de hormigón pretensado, aligerados mediante alveolos. A diferencia de las losas alveolares, en su cara lateral presenta una junta machihembrada que permite utilizarla para formar paredes , e incluso de muro de contención. Se puede colocar en posición horizontal o vertical, embutido entre pilares o adosadas a los mismos, mediante grapas o tornillos.

9 Losa alveolar Es una losa prefabricada de hormigón pretensado, aligerado mediante alveolos y tienen canto constante. Se utiliza principalmente para la formación de forjados unidireccionales en los edificios. se fabrican en cantos de 16cm, 20cm, 25cm y 30cm; pudiendo alcanzar cantos especiales de hasta 60cm, y el ancho de los mismos 1,20m.

10 Pilotes Pueden estar con hormigón armado o hormigón pretensado. Su sección suele ser cuadrada y sus dimensiones son 30cm x 30cm o 45cm x 45cm. Su punta va reforzada con una pieza metálica especial para facilitar la hinca, se utilizan para trabajar a compresión y Estos pilotes se clavan en el terreno por medio de golpes que efectúa un martinete o con una pala metálica.

11 Características de la unión
La unión entre elementos supone el contacto directo entre ellos que genera un vínculo físico. • Existen diferentes tipos de uniones, dependiendo del tipo de relación entre los elementos: apoyo, trabazón, adición, adhesión, fijación, etc. • En algunos casos, la unión se realiza mediante materiales (secas o componentes de unión (húmedas),que transmiten los esfuerzos y dotan de estanquidad(continuidad física). • La unión se diseña para generar el tipo de vínculo deseado y evitar comportamientos indeseados. el espesor de la soldadura depende de las piezas a unir).

12 Modo de unión remaches en caliente o roblones apernadas soldadas

13 Uniones soldadas La soldadura es la forma más común de conexión del acero estructural y consiste en unir dos piezas de acero mediante la fusión superficial de las caras a unir en presencia de calor y con o sin aporte de material agregado.

14 Los tipos de conexiones de perfiles y planchas por soldadura son las siguientes:
A tope Esquina Traslape Borde Tipo T

15 Conexiones apernadas

16 ¿Conexiones soldadas o conexiones apernadas?
En obra, las condiciones del trabajo a la intemperie, eventualmente expuesto a temperaturas extremas, humedad, viento y lluvia hacen de la faena una actividad compleja, imprevisible e incluso insegura. Por otra parte, la posición de trabajo en obra no siempre es la más adecuada y segura. Muchas veces, la única posición posible del soldador en obra es, precisamente, la más compleja desde el punto de vista de la operación (como es el caso de las soldaduras sobre cabeza).

17 Conexión viga columna Conexión viga con viga Conexión viga columna

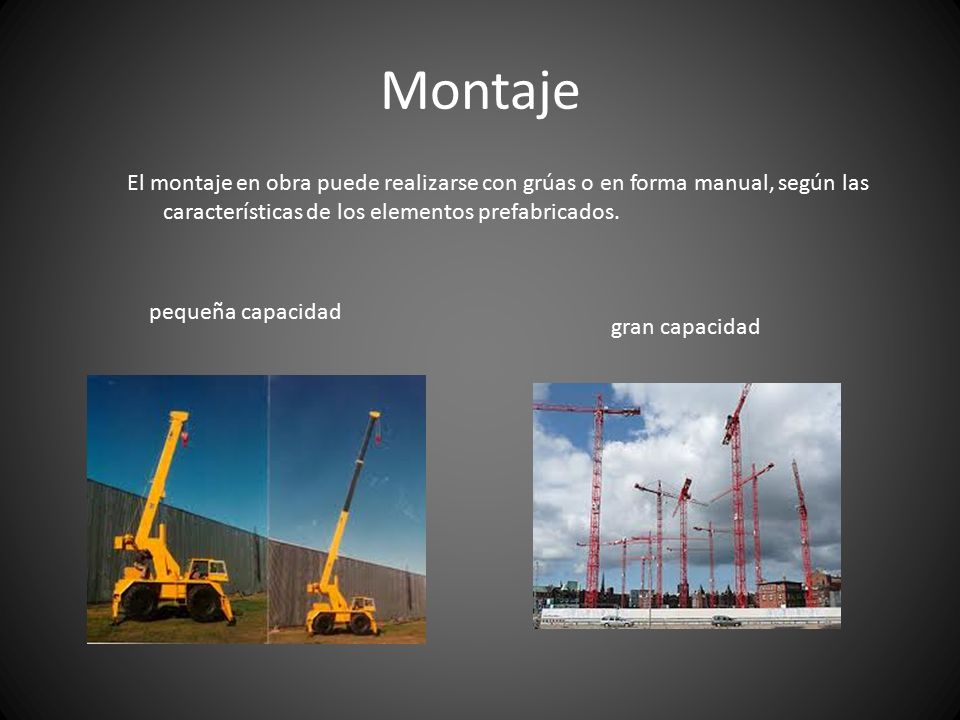

18 Montaje El montaje en obra puede realizarse con grúas o en forma manual, según las características de los elementos prefabricados. pequeña capacidad gran capacidad

19 Montaje Tirford Perno de Izaje Puntal Gato hidráulico Guinche
