1 UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA CIVIL DEPARTAMENTO ACADEMICO DE ESTRUCTURAS TRABAJO ESCALONADO N°1 CURSO: INGENIERÍA ANTISÍSMICA DOCENTE: DR. RAFAEL SALINAS BASUALDO INTEGRANTES: MARTINEZ LAZARO, JOSÉ D MAZA BUENO, FERNANDO B HUAPAYA CONTRERAS, PIERO C

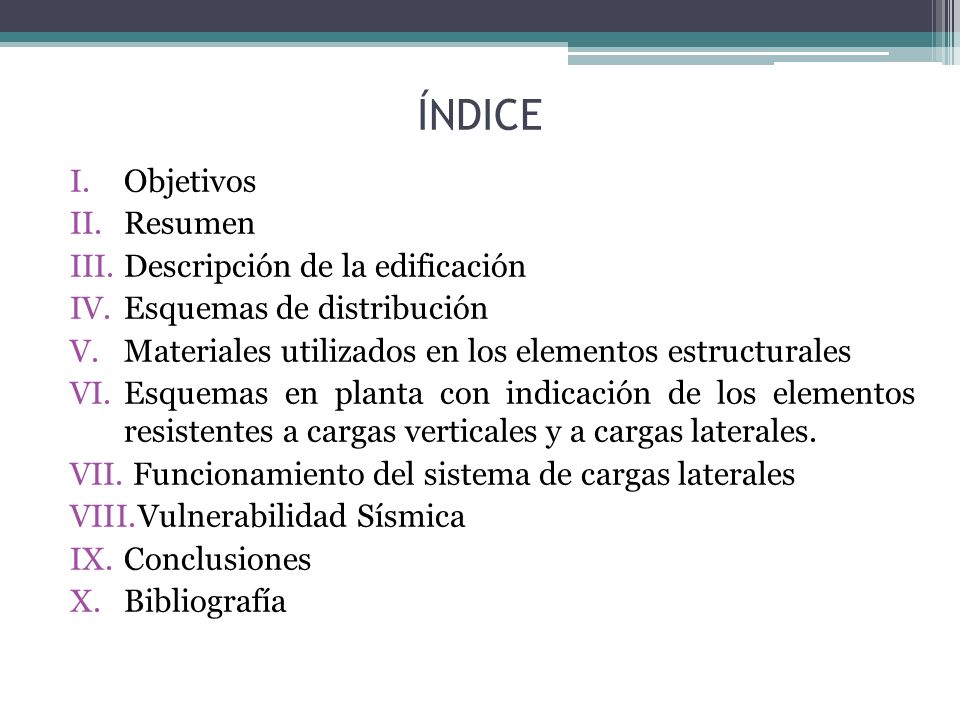

2 ÍNDICE Objetivos Resumen Descripción de la edificación
Esquemas de distribución Materiales utilizados en los elementos estructurales Esquemas en planta con indicación de los elementos resistentes a cargas verticales y a cargas laterales. Funcionamiento del sistema de cargas laterales Vulnerabilidad Sísmica Conclusiones Bibliografía

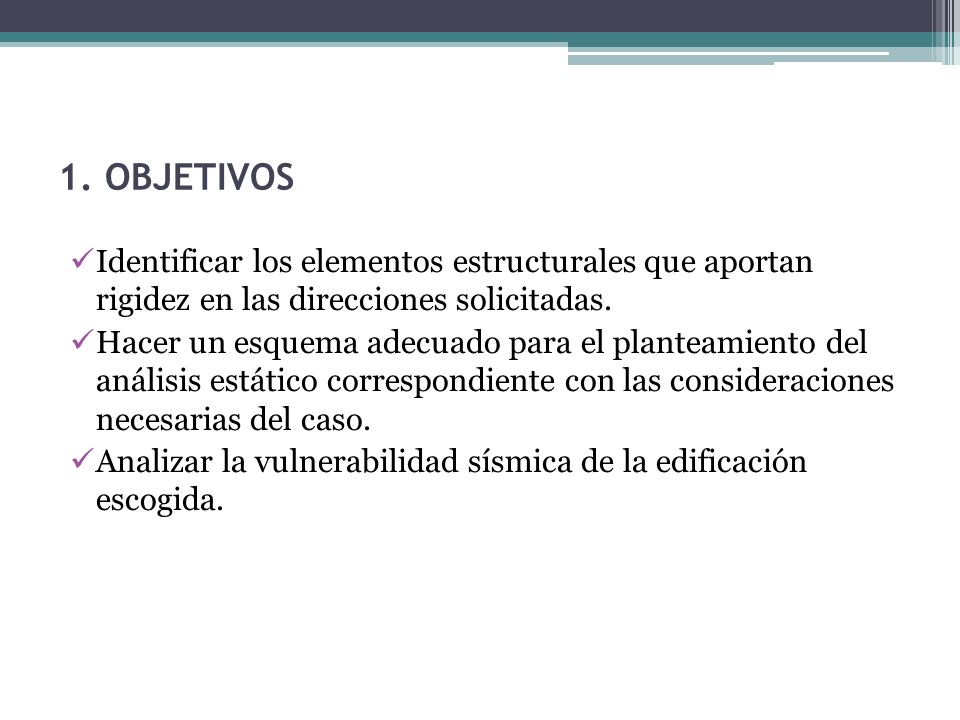

3 1. OBJETIVOS Identificar los elementos estructurales que aportan rigidez en las direcciones solicitadas. Hacer un esquema adecuado para el planteamiento del análisis estático correspondiente con las consideraciones necesarias del caso. Analizar la vulnerabilidad sísmica de la edificación escogida.

4 2. RESUMEN Este informe se divide en 3 partes en los que veremos aspectos sintetizados de un fundamento teórico básico, la recopilación de datos importantes y la esquematización, tanto en planta como la elevación del edificio, cerrando con el análisis de la vulnerabilidad sísmica, habiendo identificado previamente los elementos estructurales importantes que intervienen en la edificación. El material predominante en la construcción es el concreto armado, con presencia de placas distribuidas en su configuración, así como pórticos y en medio de los bloques se aprecia una escalera con pasadizos de aporte estructural, la cimentación presenta zapatas conectadas mediante vigas. Hemos podido determinar, de acuerdo a la ubicación del proyecto, que la edificación es de vulnerabilidad moderada dado que el distrito de San Miguel presenta suelos muy rígidos, debido a la buena práctica constructiva y al aporte de rigidez de sus elementos estructurales.

5 3. DESCRIPCIÓN DE LA EDIFICACIÓN

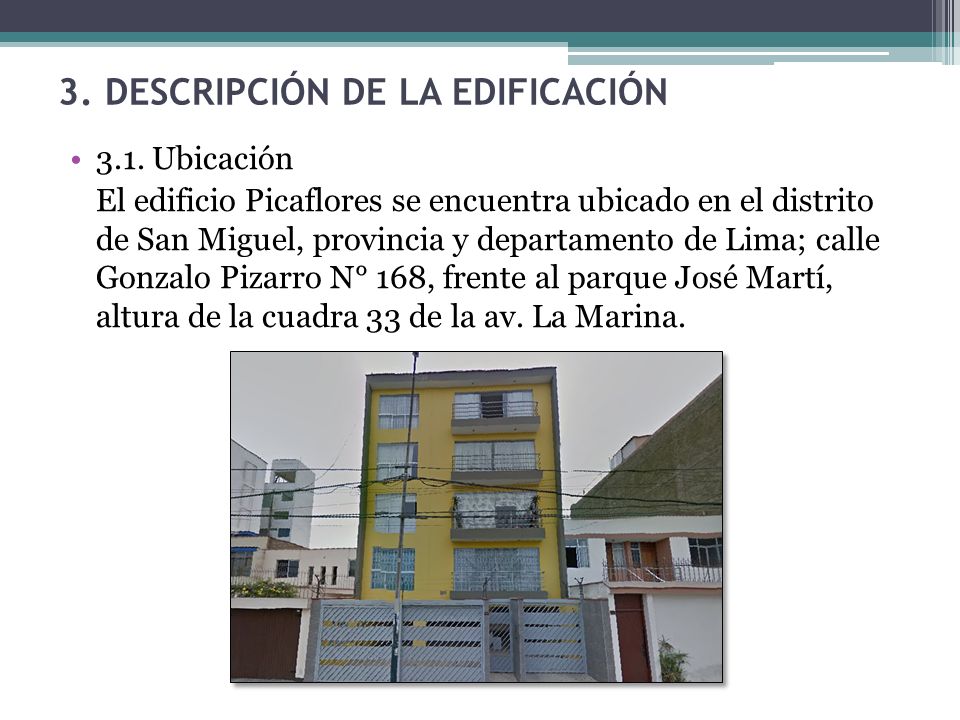

3.1. Ubicación El edificio Picaflores se encuentra ubicado en el distrito de San Miguel, provincia y departamento de Lima; calle Gonzalo Pizarro N° 168, frente al parque José Martí, altura de la cuadra 33 de la av. La Marina.

6 ANÁLISIS ESTÁTICO En el análisis estático de una estructura intervienen factores predeterminados por estudios de investigación cuyos valores están actualmente normalizados y publicados en la norma E.030, con el cual encontraremos una fuerza cortante en la base de la estructura en una dirección solicitada, para luego distribuirlas por nivel siguiendo la siguiente expresión: Dónde: Z: Factor de zona U: Factor de Uso S: Parámetro del suelo C: Factor de amplificación sísmica P: Peso total de la estructura V: Fuerza cortante en la base R: Categoría, Sistema estructural y regularidad. Todos estos factores dependen directamente de la configuración estructural, la zona en la que está ubicada el proyecto, la categorización de acuerdo al uso a la que estará destinado, así como los resultados de un previo estudio de suelos y un análisis detallado de las cargas muertas y sobrecarga que intervienen en todo el área de la estructura.

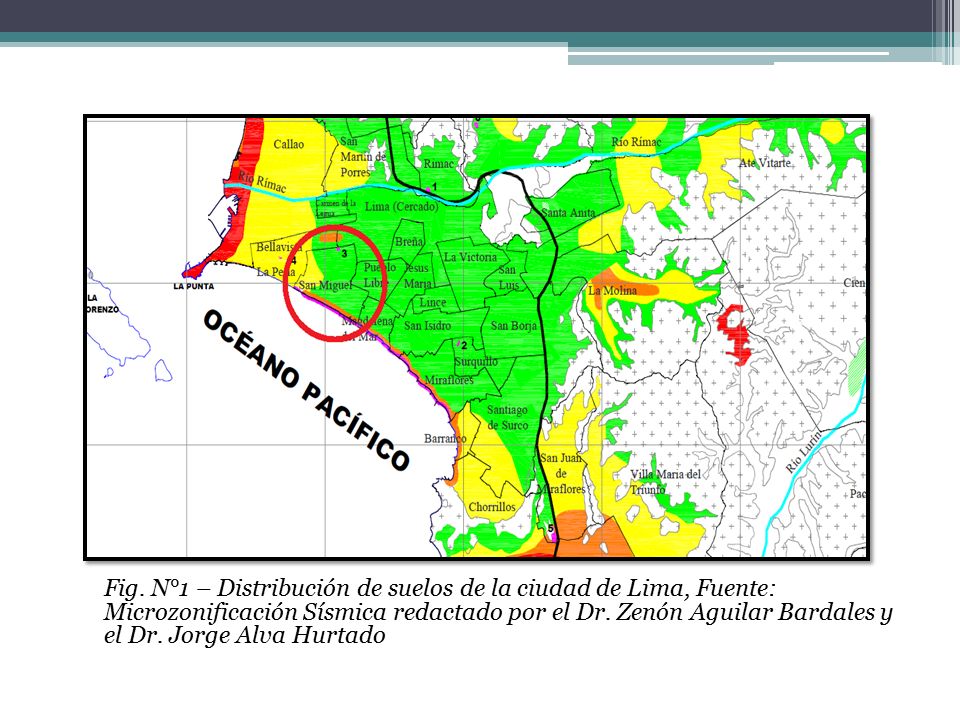

7 Fig. N°1 – Distribución de suelos de la ciudad de Lima, Fuente: Microzonificación Sísmica redactado por el Dr. Zenón Aguilar Bardales y el Dr. Jorge Alva Hurtado

8 Fig. N°2 – Ubicación de nuestra edificación, Fuente: Google Earth
De acuerdo a la ubicación del proyecto, podemos observar que esta zona pertenece según la norma a la Zona 3 con lo cual obtenemos el factor de zona Z=0.4.

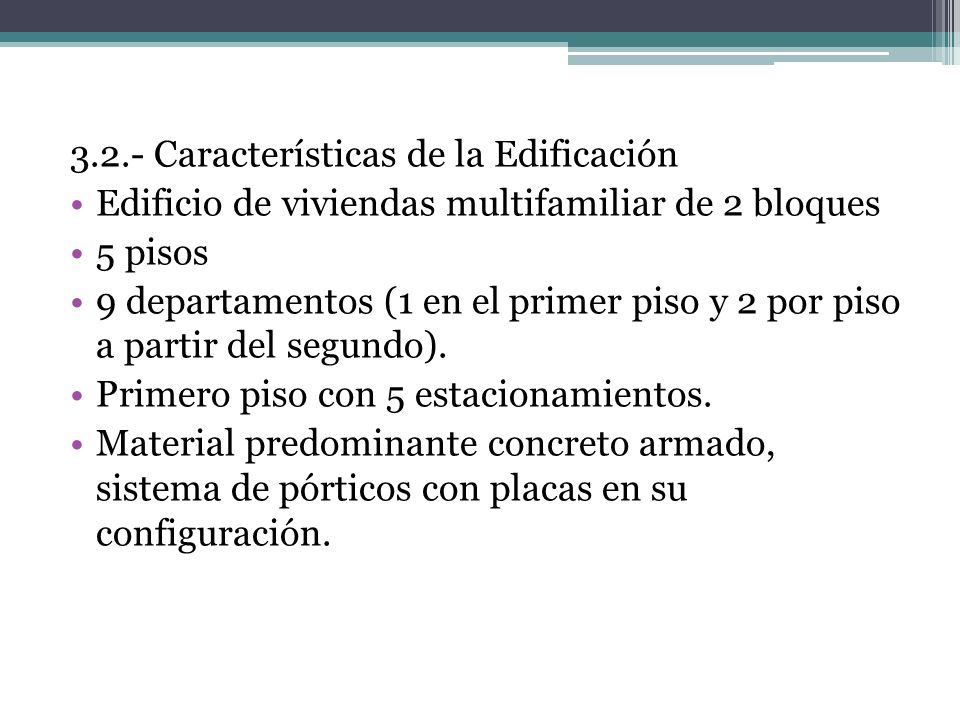

9 3.2.- Características de la Edificación
Edificio de viviendas multifamiliar de 2 bloques 5 pisos 9 departamentos (1 en el primer piso y 2 por piso a partir del segundo). Primero piso con 5 estacionamientos. Material predominante concreto armado, sistema de pórticos con placas en su configuración.

10 4. ESQUEMA DE DISTRIBUCIÓN EN PLANTA Y ELEVACIÓN
Fig. N°3 - Esquema en planta del primer nivel, Fuente: Propia Fig. N°3 - Esquema en planta del primer nivel, Fuente: Propia Fig. N°3 - Esquema en planta del primer nivel, Fuente: Propia 4. ESQUEMA DE DISTRIBUCIÓN EN PLANTA Y ELEVACIÓN En el primer piso se cuenta con 5 estacionamientos y un departamento, a partir del segundo piso al quinto, existen 2 departamentos por piso. Cada uno de dos dormitorios, 2 baños, cocina, sala comedor. Fig. N°3 - Esquema en planta del primer nivel, Fuente: Propia

11 Vistas en planta y elevaciones
Fig. N°4 - Esquema en planta del piso 2 – piso 5, Fuente: Propia

12 Vista de la Fachada Fig. N°5 - Esquema de la elevación frontal (Dirección Y-Y), Fuente: Propia

13 Elevación lateral Fig. N°6 - Esquema de la elevación (Dirección X-X), Fuente: Propia Nota: Hemos considerado la dirección de la dimensión más larga como el eje X-X, y la dirección de la vista frontal de la edificación como la dirección Y-Y.

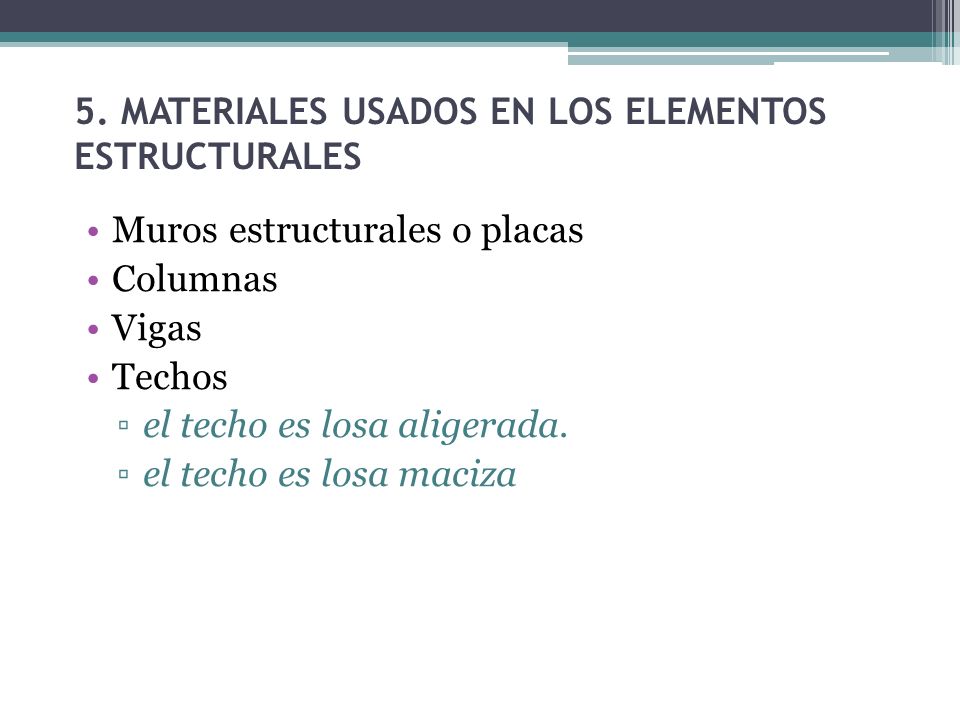

14 5. MATERIALES USADOS EN LOS ELEMENTOS ESTRUCTURALES
Muros estructurales o placas Columnas Vigas Techos el techo es losa aligerada. el techo es losa maciza

15 6. ESQUEMAS EN PLANTA CON INDICACIÓN DE LOS ELEMENTOS RESISTENTES A CARGAS VERTICALES Y A CARGAS LATERALES. Fig. N°7 – Identificación de elementos que aportan rigidez a la estructura, Fuente: Propia

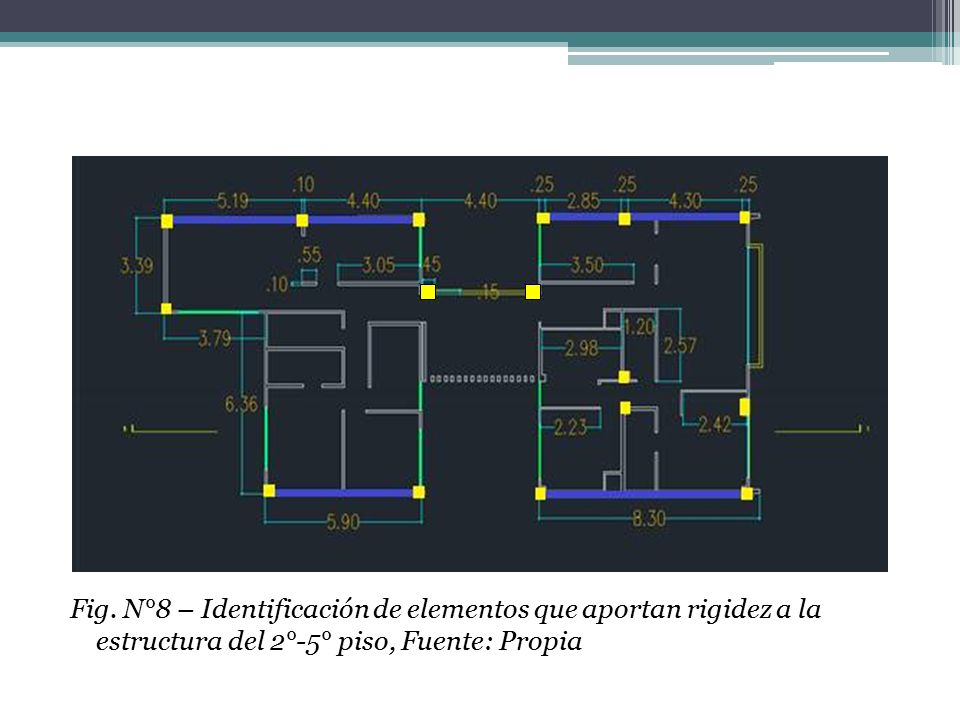

16 Fig. N°8 – Identificación de elementos que aportan rigidez a la estructura del 2°-5° piso, Fuente: Propia

17 8. FUNCIONAMIENTO DEL SISTEMA DE CARGAS LATERALES
Nuestros ejes de referencia están mostrados en la figura N°9, el cual observaremos que para ambas direcciones, los elementos que aportaran mayor rigidez y que tendrán respuestas significativas ante los sismos con las placas, el cual en la dirección X-X tienen mayor participación, que la dirección Y-Y. Es considerable el aporte de rigidez de los pórticos. Fig. N°9 – Planteamiento de ejes coordenados, Fuente: Propia

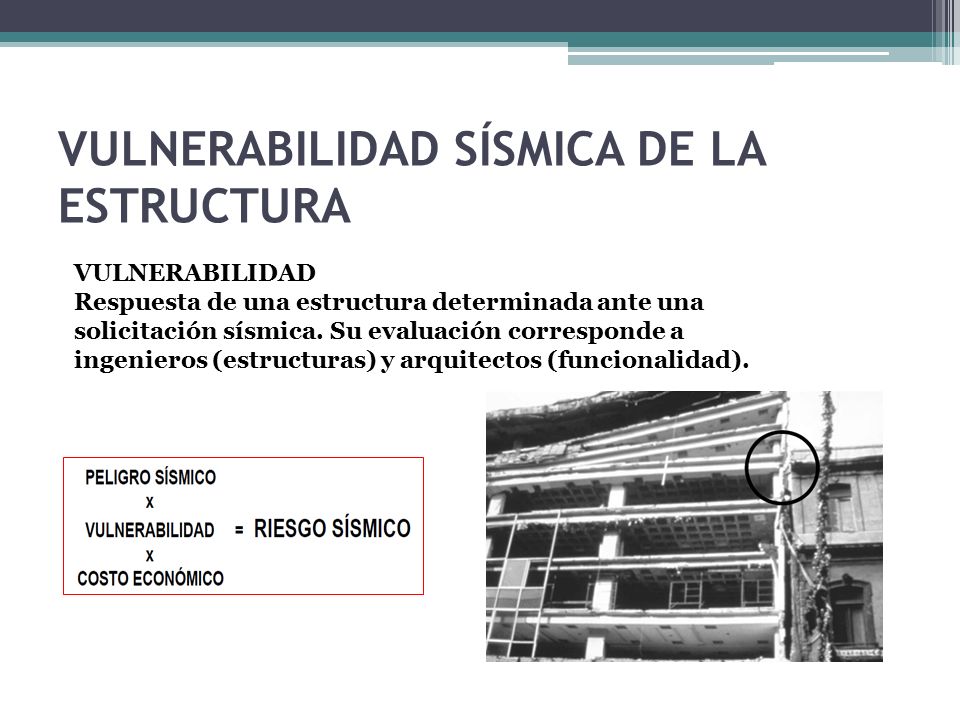

18 VULNERABILIDAD SÍSMICA DE LA ESTRUCTURA
Respuesta de una estructura determinada ante una solicitación sísmica. Su evaluación corresponde a ingenieros (estructuras) y arquitectos (funcionalidad).

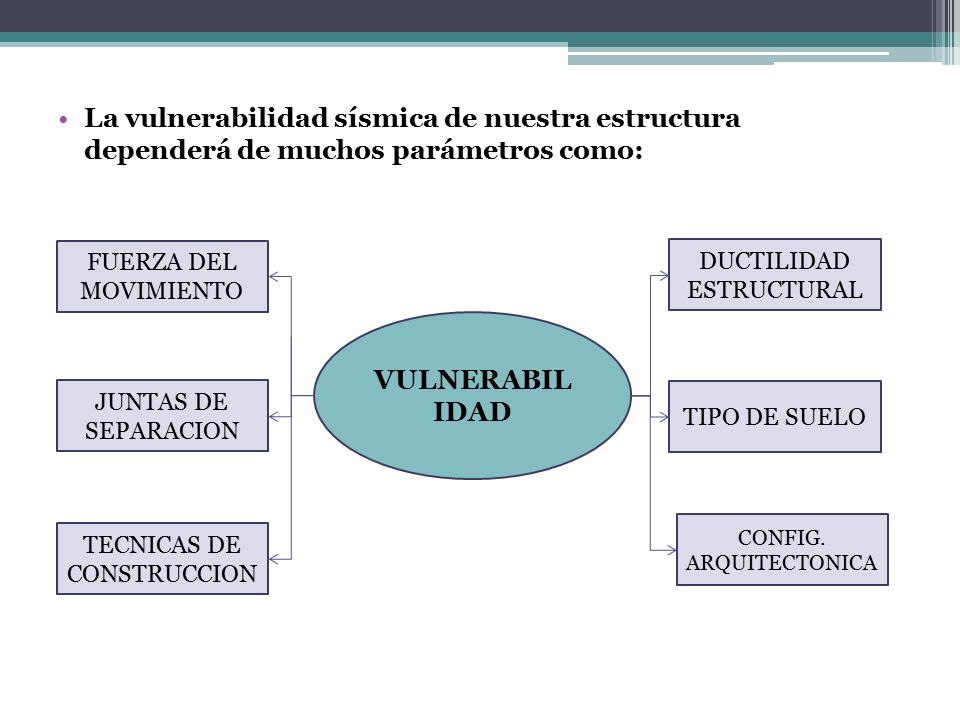

19 La vulnerabilidad sísmica de nuestra estructura dependerá de muchos parámetros como:
FUERZA DEL MOVIMIENTO CONFIG. ARQUITECTONICA TIPO DE SUELO DUCTILIDAD ESTRUCTURAL JUNTAS DE SEPARACION TECNICAS DE CONSTRUCCION VULNERABILIDAD

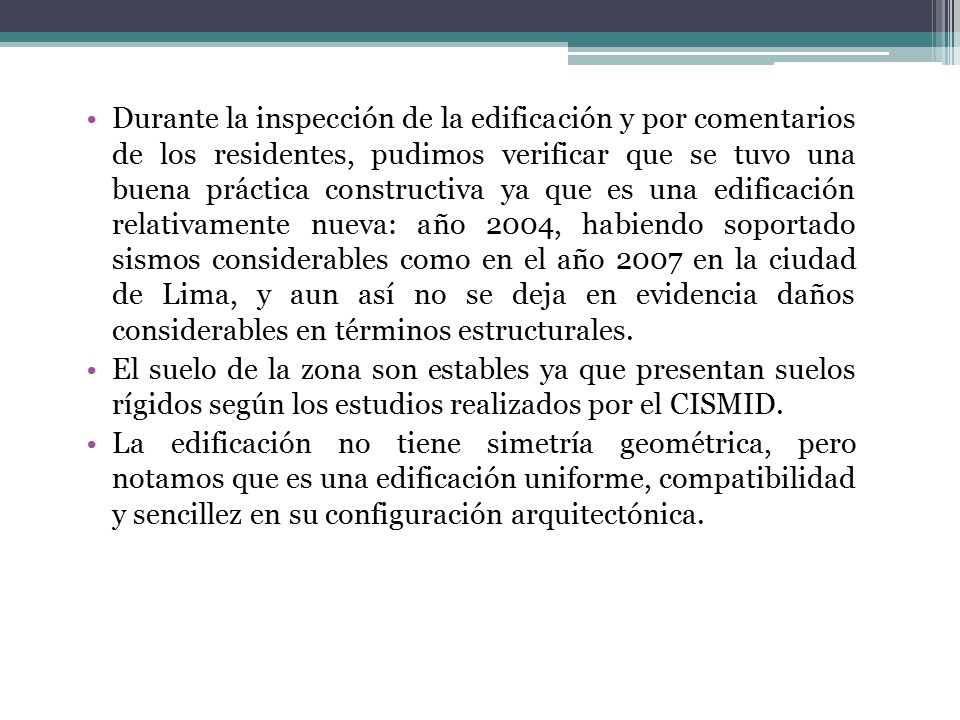

20 Durante la inspección de la edificación y por comentarios de los residentes, pudimos verificar que se tuvo una buena práctica constructiva ya que es una edificación relativamente nueva: año 2004, habiendo soportado sismos considerables como en el año 2007 en la ciudad de Lima, y aun así no se deja en evidencia daños considerables en términos estructurales. El suelo de la zona son estables ya que presentan suelos rígidos según los estudios realizados por el CISMID. La edificación no tiene simetría geométrica, pero notamos que es una edificación uniforme, compatibilidad y sencillez en su configuración arquitectónica.

21 No Junta sísmica Según las especificaciones técnicas observadas en los planos estructurales se observó que se siguió un adecuado diseño, respetando las cuantías mínimas y proponiendo los diámetros adecuados en el ensamblaje de las armaduras de los elementos estructurales, se pone en evidencia el buen mantenimiento de la edificación por parte de los residentes de manera regular. NO se respetaron las juntas sísmicas establecidas en el RNE, de manera que su interacción con las edificaciones vecinas no sea del todo adecuada, lo que hace que consideremos a esta edificación como Moderadamente Vulnerable.

22 10. CONCLUSIONES El edificio es considerado como Moderadamente Vulnerable, esto debido a que no respeta las juntas sísmicas planteadas por el RNE. En la dirección X principalmente la rigidez esta aportada por los pórticos y muros y en la dirección Y por los pórticos. Los elementos que soportan cargas verticales en la edificación son las columnas con dimensiones más comunes de 25x25cm Los materiales predominantes en la construcción son, acero corrugado y concreto cuya resistencia para columnas, vigas y losa es de 210kg/cm2, el concreto usado en las cimentaciones tiene una resistencia de 175kg/cm2
