1
Provisión de agua fría
2

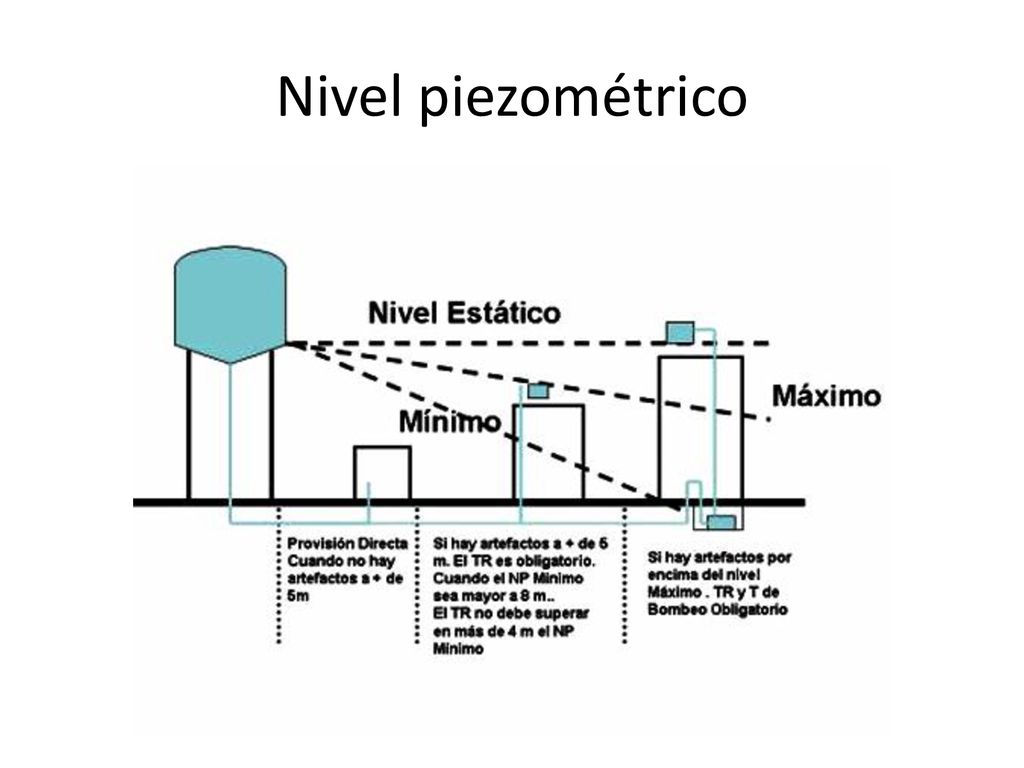

Nivel piezométrico
3

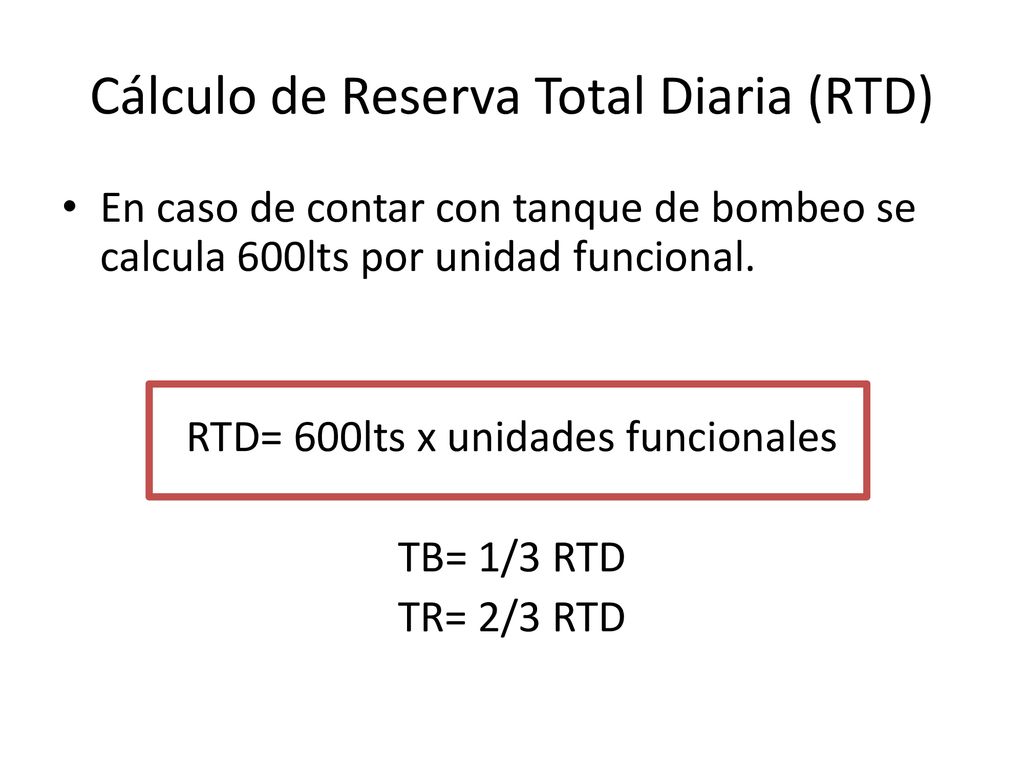

Cálculo de Reserva Total Diaria (RTD)
En caso de contar con tanque de bombeo se calcula 600lts por unidad funcional. RTD= 600lts x unidades funcionales TB= 1/3 RTD TR= 2/3 RTD
4

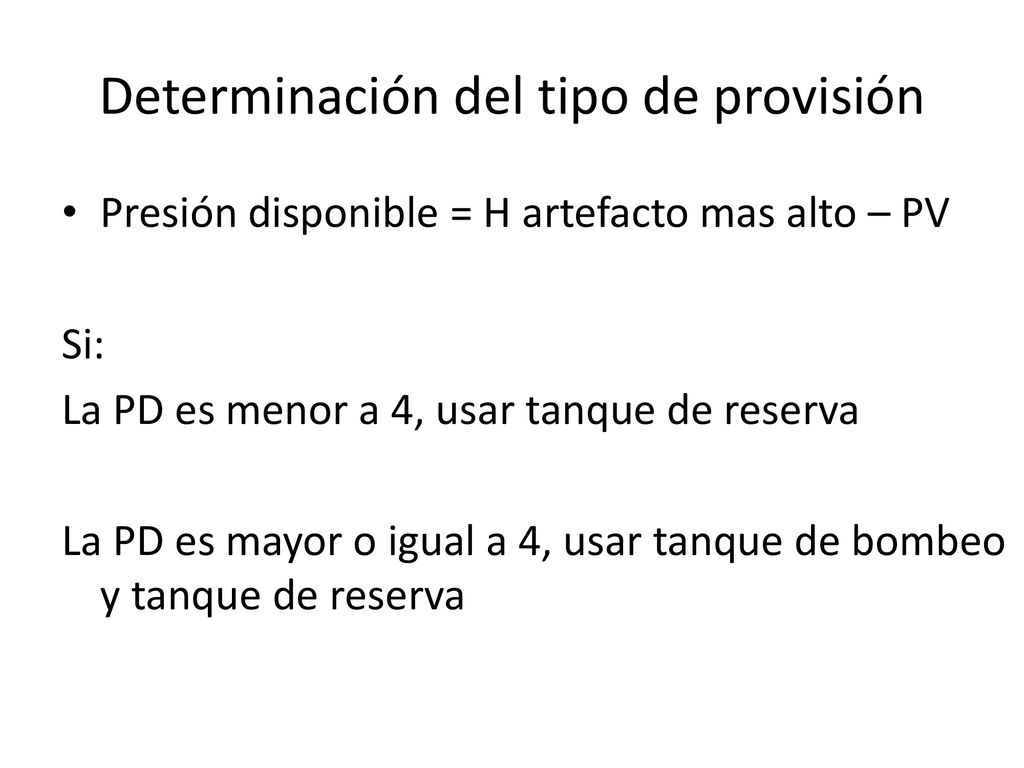

Determinación del tipo de provisión
Presión disponible = H artefacto mas alto – PV Si: La PD es menor a 4, usar tanque de reserva La PD es mayor o igual a 4, usar tanque de bombeo y tanque de reserva
5

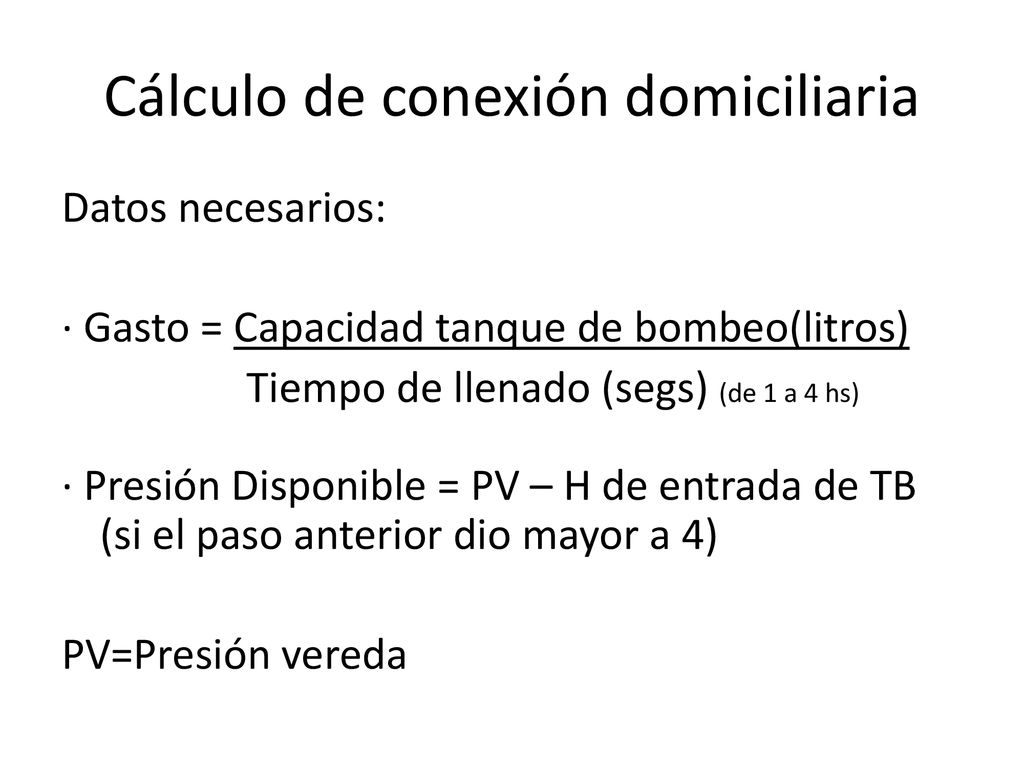

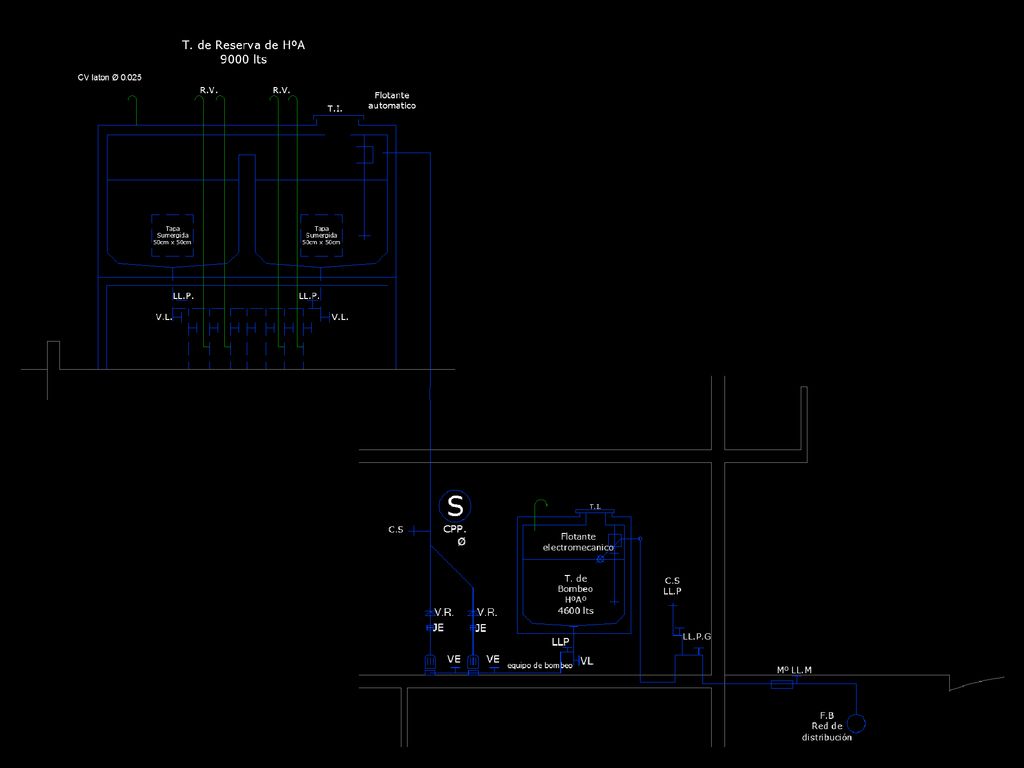

Cálculo de conexión domiciliaria
Datos necesarios: · Gasto = Capacidad tanque de bombeo(litros) Tiempo de llenado (segs) (de 1 a 4 hs) · Presión Disponible = PV – H de entrada de TB (si el paso anterior dio mayor a 4) PV=Presión vereda
8
Cargas mínimas Bajadas exclusivas para calentadores diámetro 0.019
9

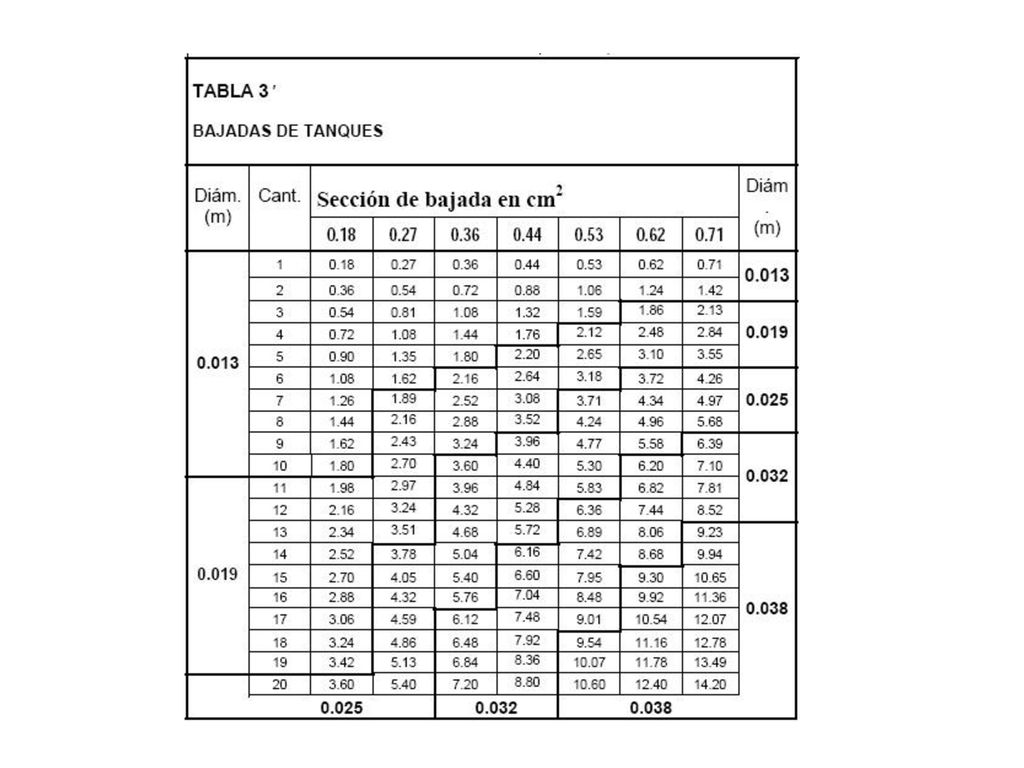

Bajadas
10

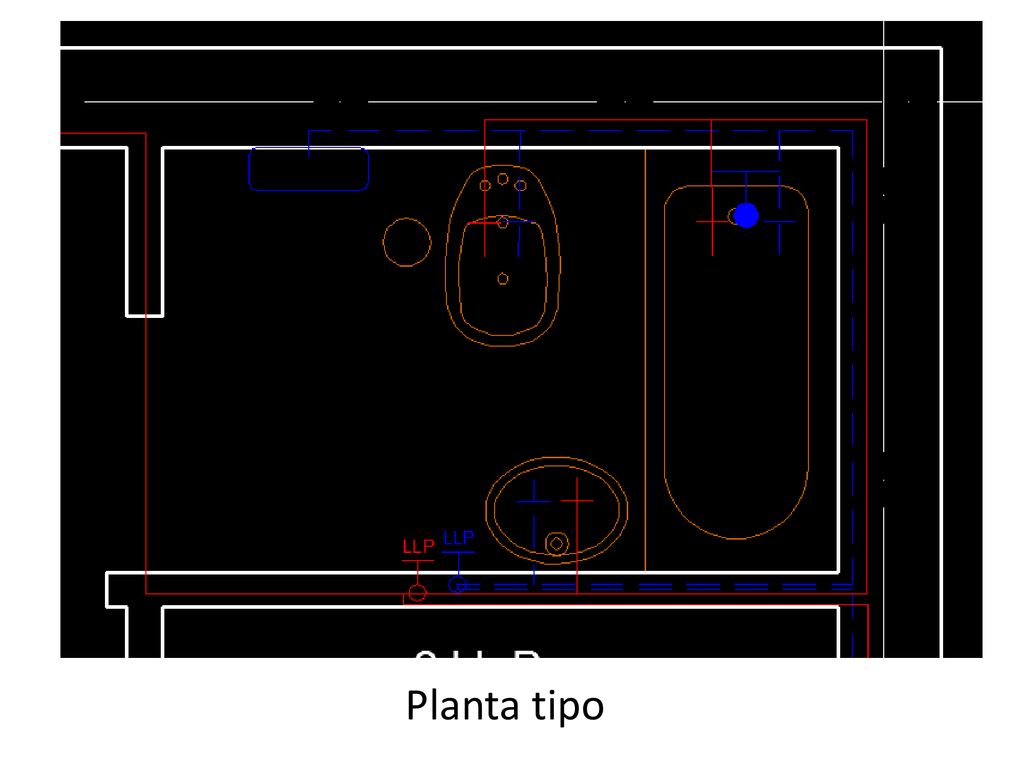

Planta tipo
11

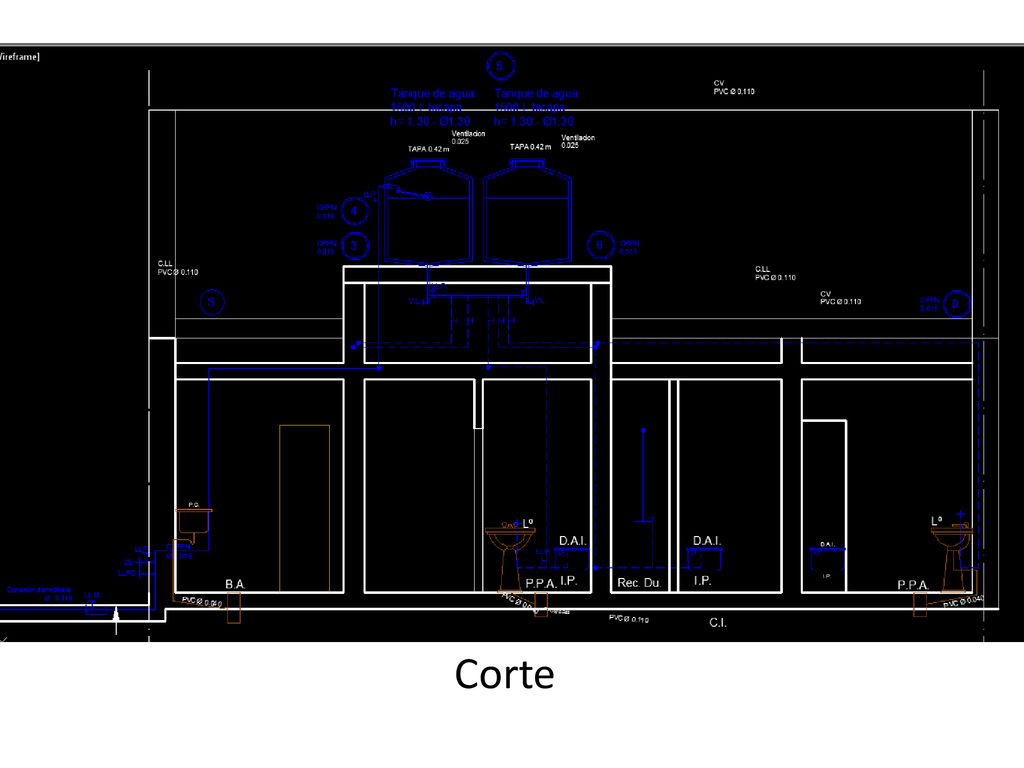

Corte
12

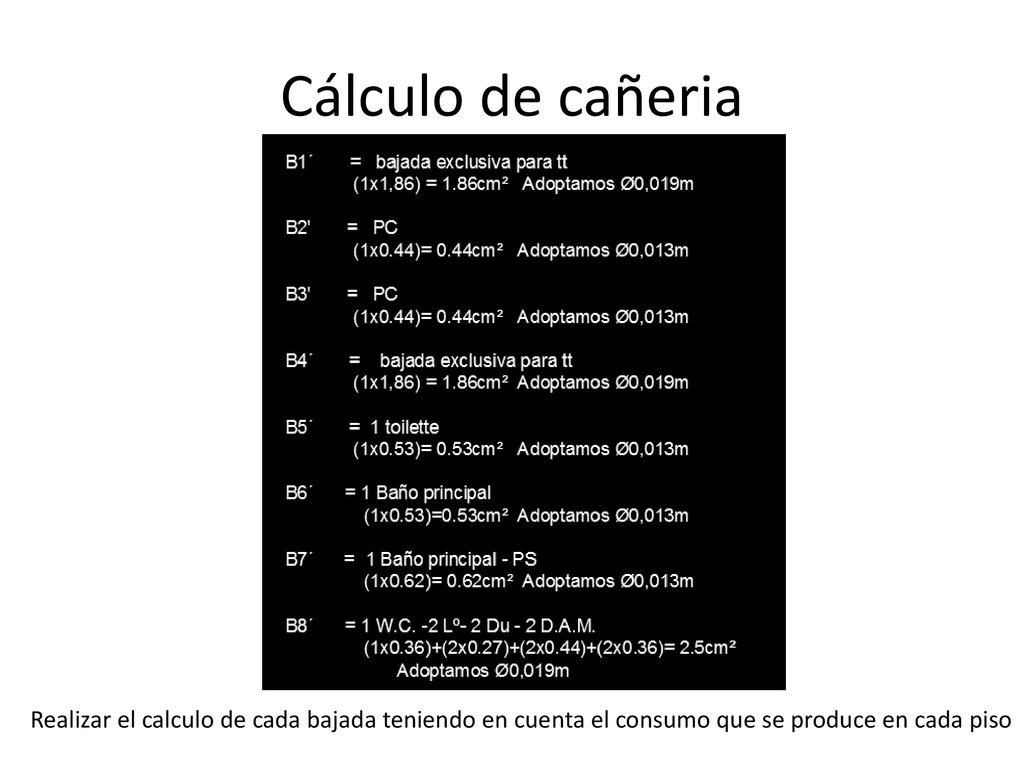

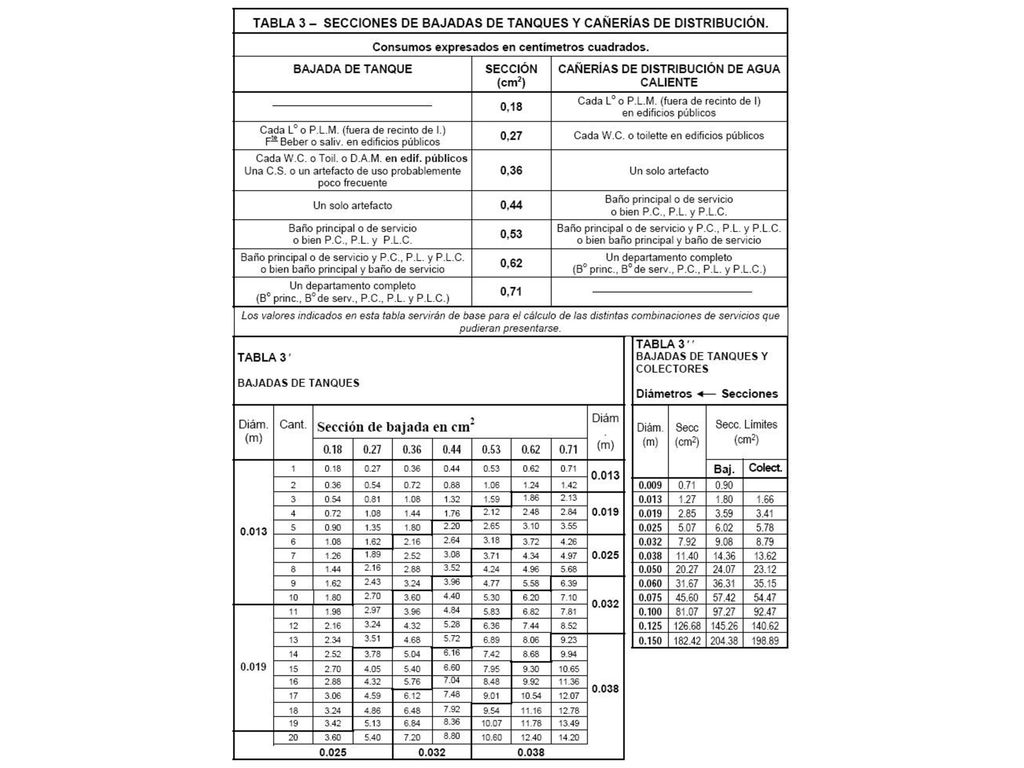

Cálculo de cañeria Realizar el calculo de cada bajada teniendo en cuenta el consumo que se produce en cada piso
15

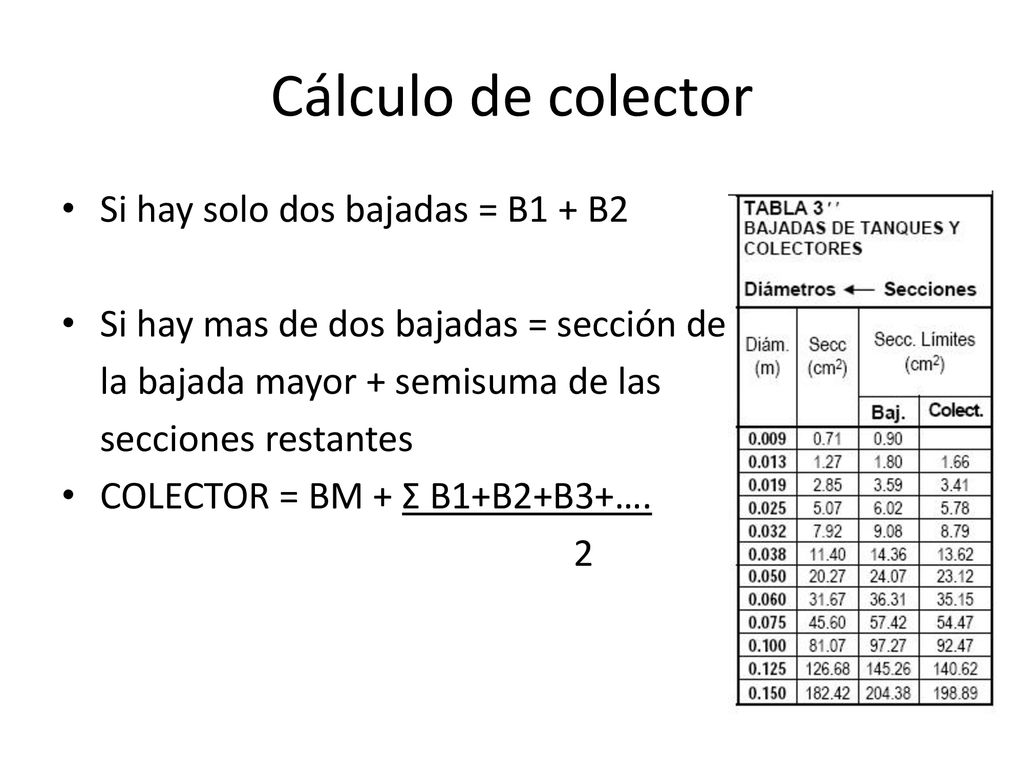

Cálculo de colector Si hay solo dos bajadas = B1 + B2
Si hay mas de dos bajadas = sección de la bajada mayor + semisuma de las secciones restantes COLECTOR = BM + Σ B1+B2+B3+…. 2
16

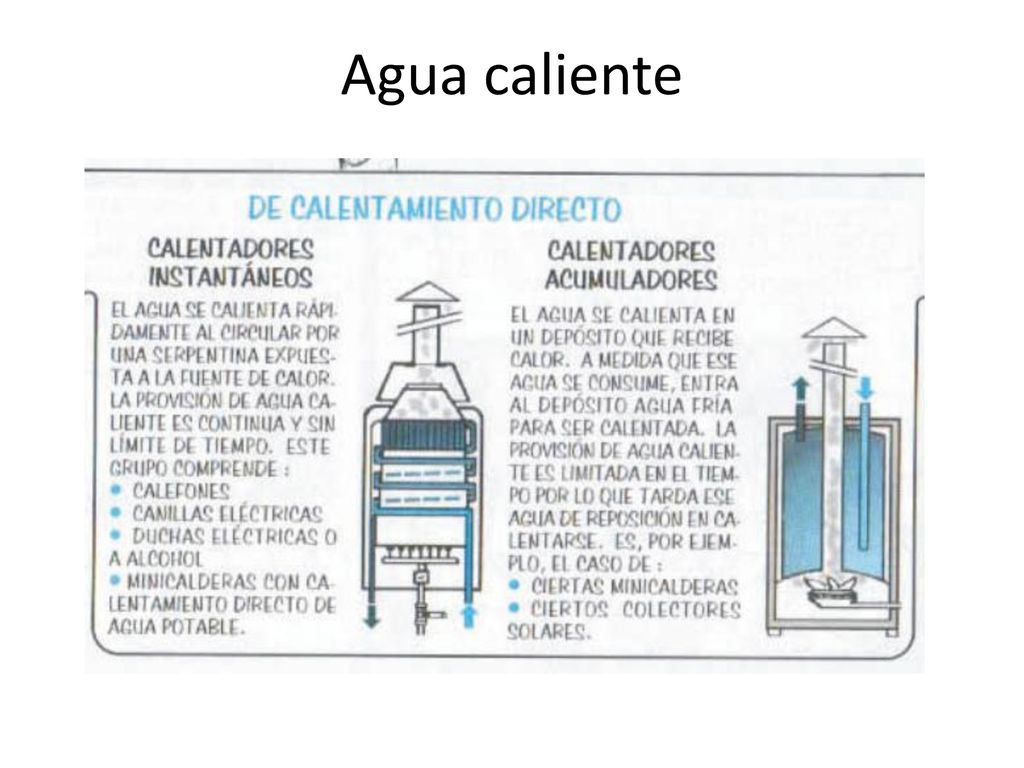

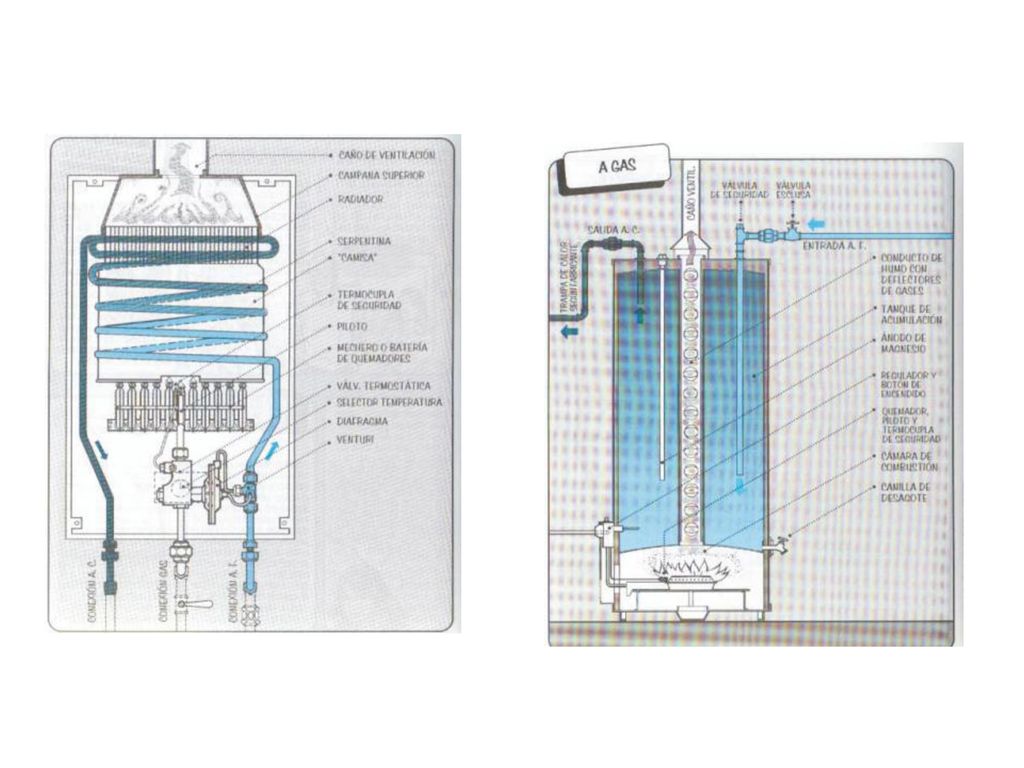

Agua caliente
