1 EVALUACIÓN SOCIOECONÓMICA DEL PROYECTO: ( RESUMEN METODOLÓGICO )
2ª LÍNEA ALTA PRESIÓN DE LA PLANTA DE BOMBEO NO.5 A LA TORRE DE OSCILACIÓN NO.5, DEL SISTEMA CUTZAMALA, ESTADO DE MÉXICO ( RESUMEN METODOLÓGICO ) JULIO 2009

2 Origen del proyecto Uno de los tramos más críticos del Sistema Cutzamala se encuentra sobre la Línea de Alta Presión ubicada entre la Planta de Bombeo 5 (PB5) y la Torre de Oscilación 5 (TO5), siendo que en ese punto se concentra la totalidad del agua captada y potabilizada. Esta línea entró en operación desde 1982, con una vida útil de 50 años y a la cual no se la ha brindado ningún tipo de mantenimiento preventivo ni correctivo desde entonces. Dado que esta infraestructura funciona a presión y se encuentra a la mitad de su vida útil, es preocupante el incremento constante del riesgo de falla. Una falla de ésta línea podría ocasionar la interrupción total del Sistema, afectando a millones de habitantes de la Zona Metropolitana del Valle de México (ZMVM) y Toluca.

3 Tramo en estudio

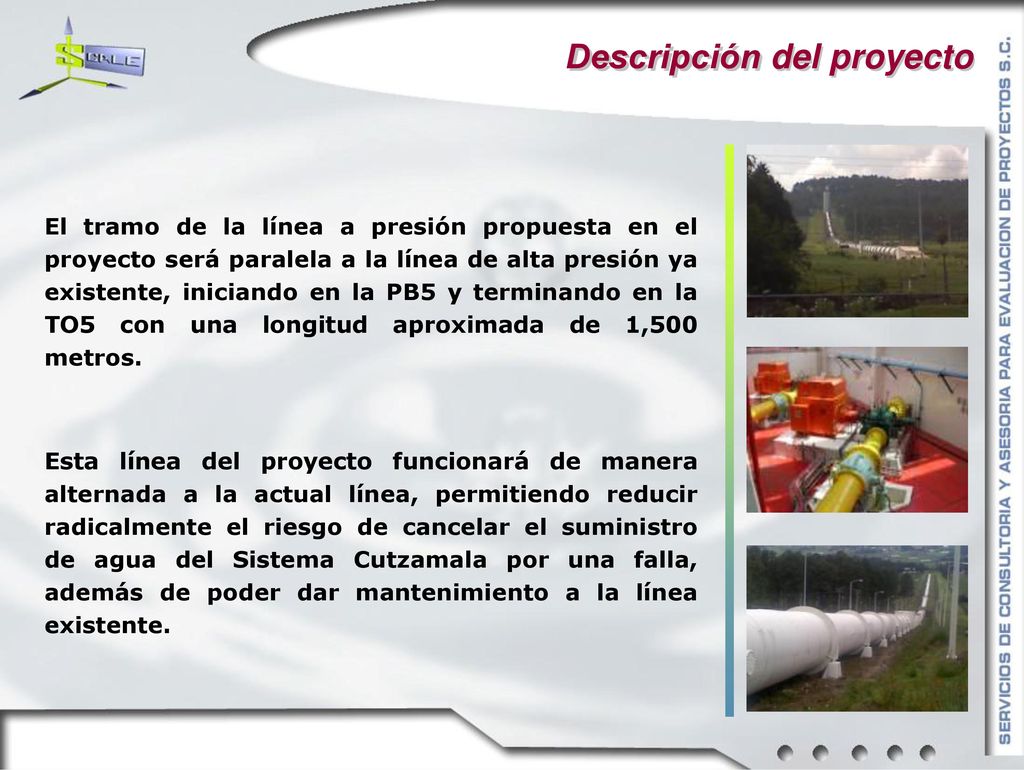

4 Descripción del proyecto
El tramo de la línea a presión propuesta en el proyecto será paralela a la línea de alta presión ya existente, iniciando en la PB5 y terminando en la TO5 con una longitud aproximada de 1,500 metros. Esta línea del proyecto funcionará de manera alternada a la actual línea, permitiendo reducir radicalmente el riesgo de cancelar el suministro de agua del Sistema Cutzamala por una falla, además de poder dar mantenimiento a la línea existente.

5 Metodología de análisis
Diagnóstico de la sit. actual (problemática) Total Producción AP ZMVM Días de contingencia por evento de falla Oferta AP en la zona de mayor dependencia Población relevante (zona de mayor dependencia) Oferta AP en caso de falla Punto de equilibrio de y estimación de Curvas de demanda (diarias) Demanda AP en la zona de mayor dependencia Restricción en el consumo de AP (volumen ->$/día) Área bajo la curva Determinación de la probabilidad de falla por vida útil remanente (%/año) Compra de agua en pipa (por evento) Costo anual por falla de la Línea Alta Presión existente ((costo por restricción consumo + costo por pipas) * prob. Falla) Inversión inicial + Costo por conexión del proyecto (cierre programado) Beneficio anual por falla de la Línea Alta Presión existente (Ahorro costos EE del sistema durante los días sin operar * prob. Falla) Proyección costos y beneficios anuales según prob. de falla sin proyecto Se evitan costos SP Indicadores de rentabilidad: CP - SP

6 Producción de agua potable
Producción promedio del Sistema Cutzamala en los últimos 10 años: m3/s ZMVM (DF y Zona conurbada del Estado de México): 14.51 m3/s Toluca: m3/s

7 Población de la ZMVM CONAPO

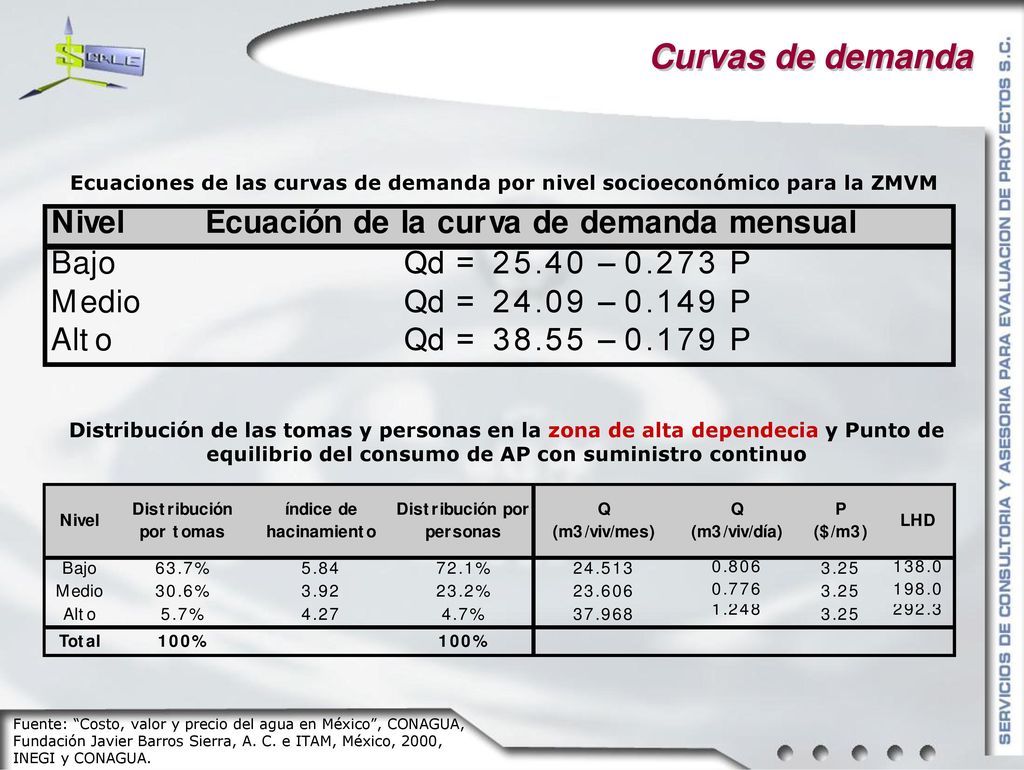

8 Curvas de demanda Ecuaciones de las curvas de demanda por nivel socioeconómico para la ZMVM Distribución de las tomas y personas en la zona de alta dependecia y Punto de equilibrio del consumo de AP con suministro continuo Fuente: “Costo, valor y precio del agua en México”, CONAGUA, Fundación Javier Barros Sierra, A. C. e ITAM, México, 2000, INEGI y CONAGUA.

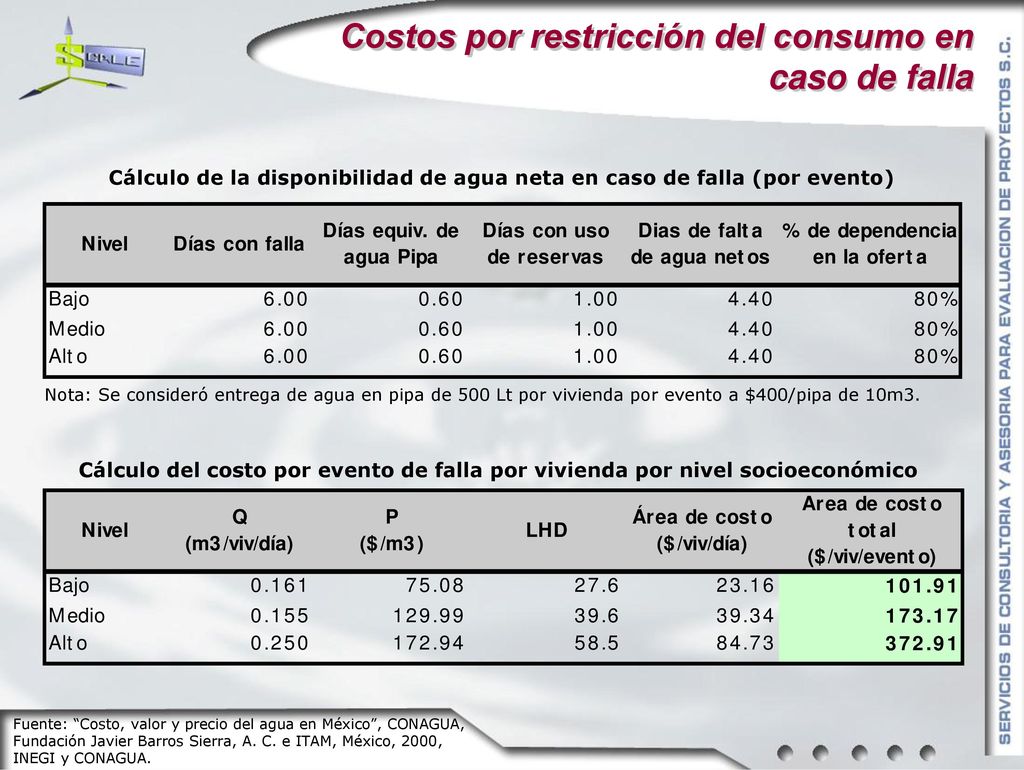

9 Costos por restricción del consumo en caso de falla
Cálculo de la disponibilidad de agua neta en caso de falla (por evento) Nota: Se consideró entrega de agua en pipa de 500 Lt por vivienda por evento a $400/pipa de 10m3. Cálculo del costo por evento de falla por vivienda por nivel socioeconómico Fuente: “Costo, valor y precio del agua en México”, CONAGUA, Fundación Javier Barros Sierra, A. C. e ITAM, México, 2000, INEGI y CONAGUA.

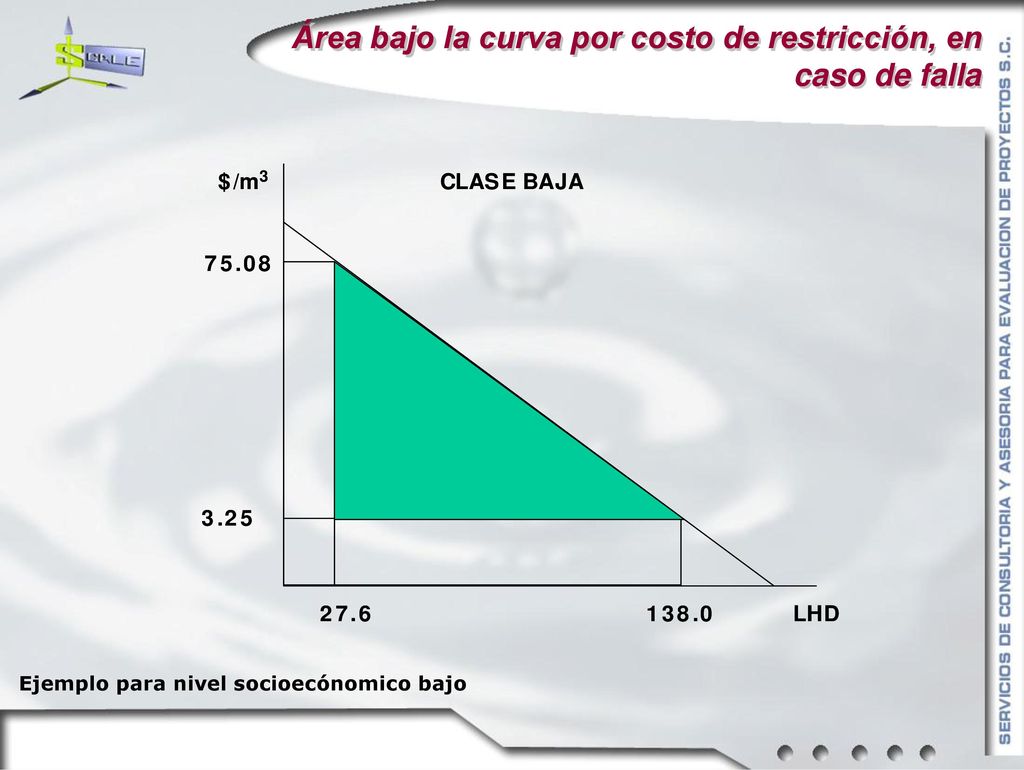

10 Área bajo la curva por costo de restricción, en caso de falla
Ejemplo para nivel socioecónomico bajo

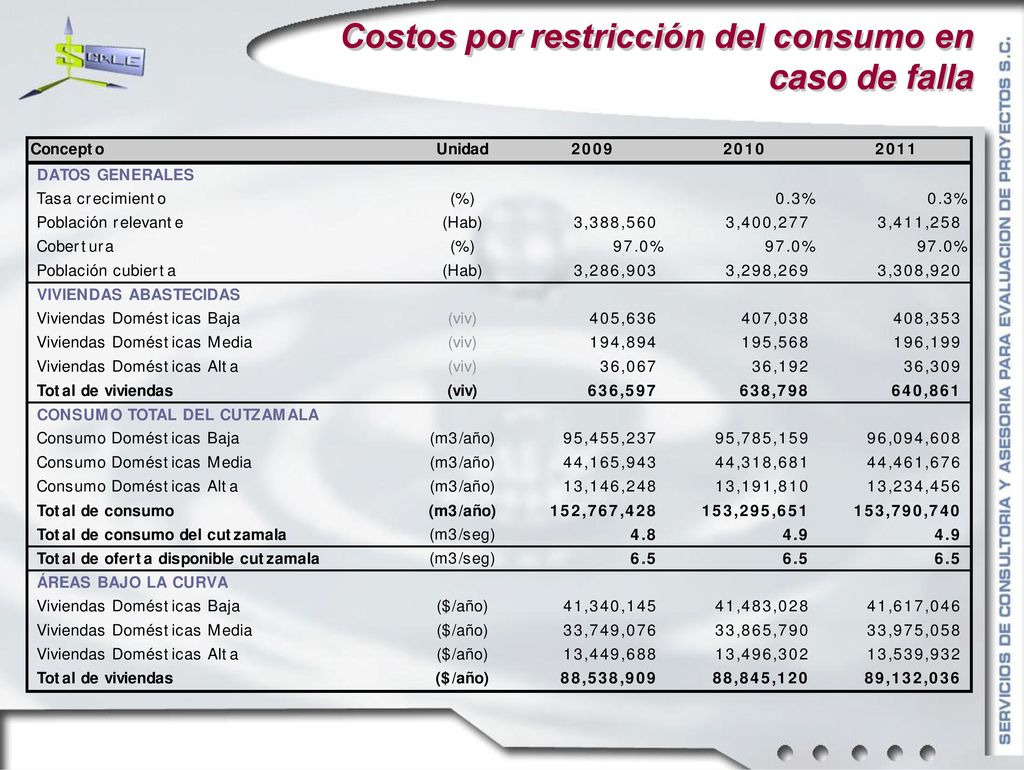

11 Costos por restricción del consumo en caso de falla

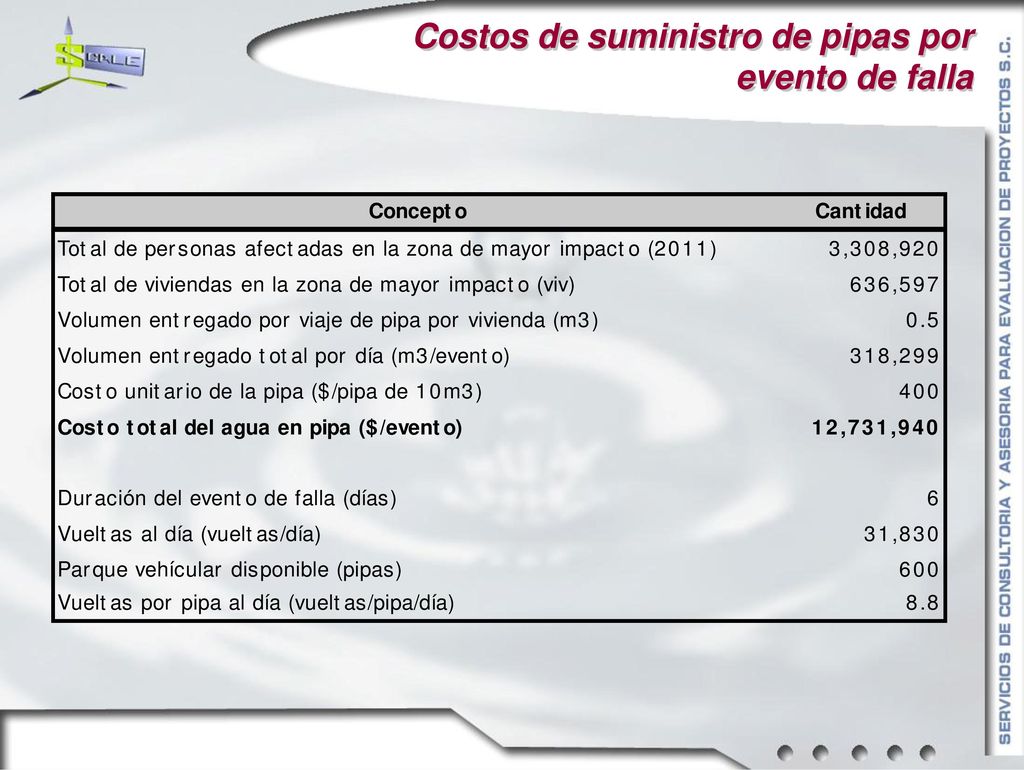

12 Costos de suministro de pipas por evento de falla

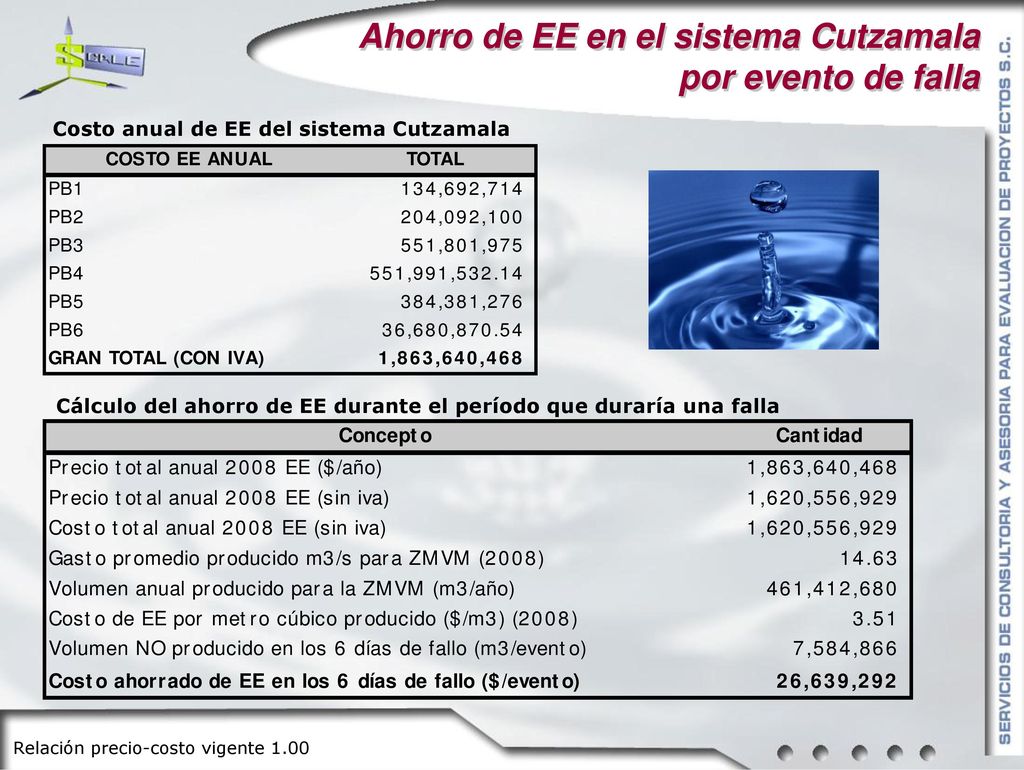

13 Ahorro de EE en el sistema Cutzamala por evento de falla
Costo anual de EE del sistema Cutzamala Cálculo del ahorro de EE durante el período que duraría una falla Relación precio-costo vigente 1.00

14 Probabilidad anual de falla

15 Inversión Inicial + costo de conexión del proyecto
Inversión inicial privada y social Cálculo de la disponibilidad de agua neta en evento de corte programado Cálculo del costo por evento programado de corte en la conexión (por vivienda)

16 Indicadores de rentabilidad
Valor actual de los costos y beneficios sociales ($ de julio de 2009) (Pesos a julio de 2008)

17 Sensibilidad
