1 Provisión de agua fría

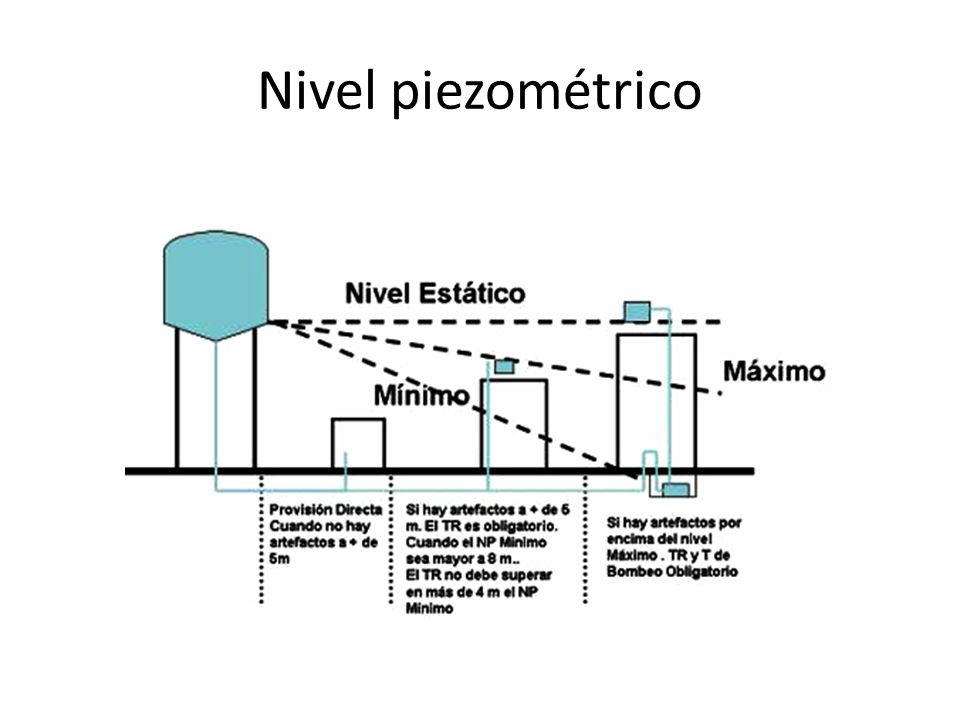

2 Nivel piezométrico

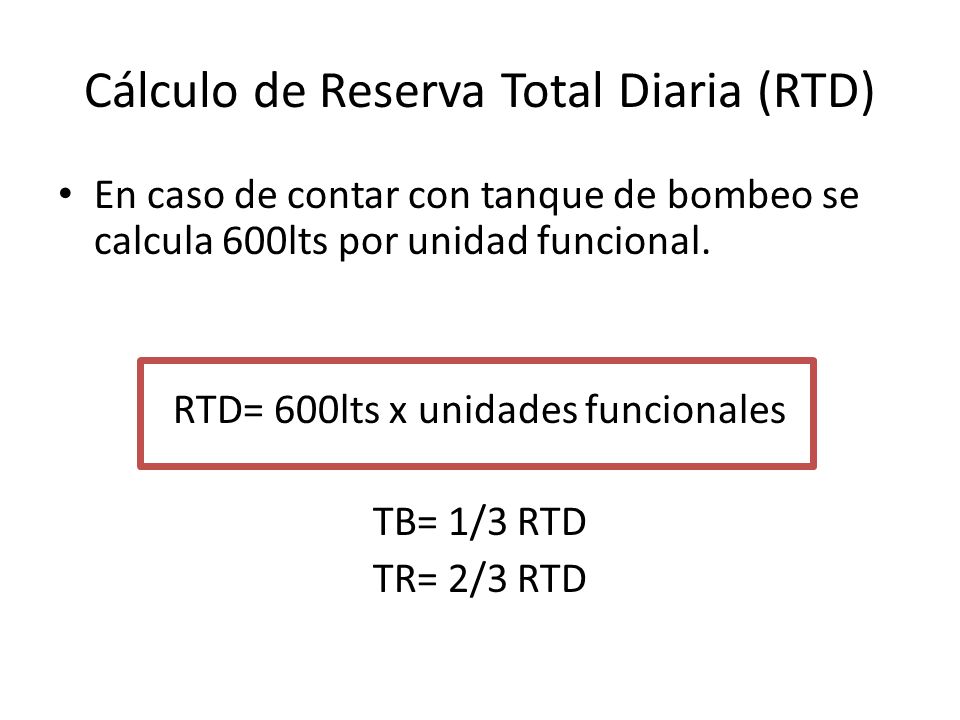

3 Cálculo de Reserva Total Diaria (RTD)
En caso de contar con tanque de bombeo se calcula 600lts por unidad funcional. RTD= 600lts x unidades funcionales TB= 1/3 RTD TR= 2/3 RTD

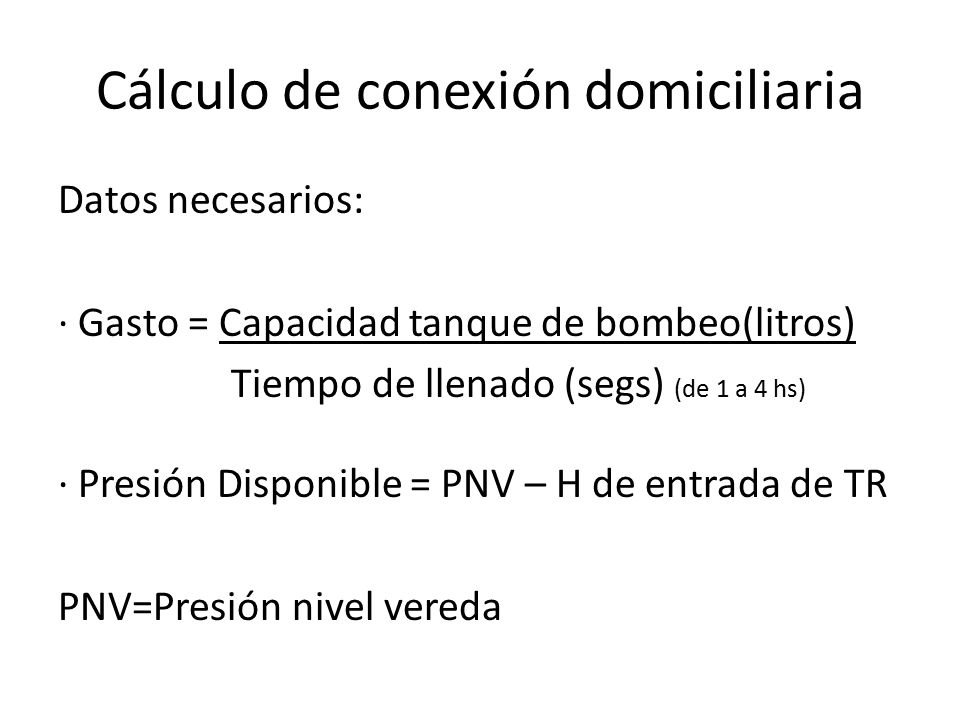

4 Cálculo de conexión domiciliaria
Datos necesarios: · Gasto = Capacidad tanque de bombeo(litros) Tiempo de llenado (segs) (de 1 a 4 hs) · Presión Disponible = PNV – H de entrada de TR PNV=Presión nivel vereda

5

6

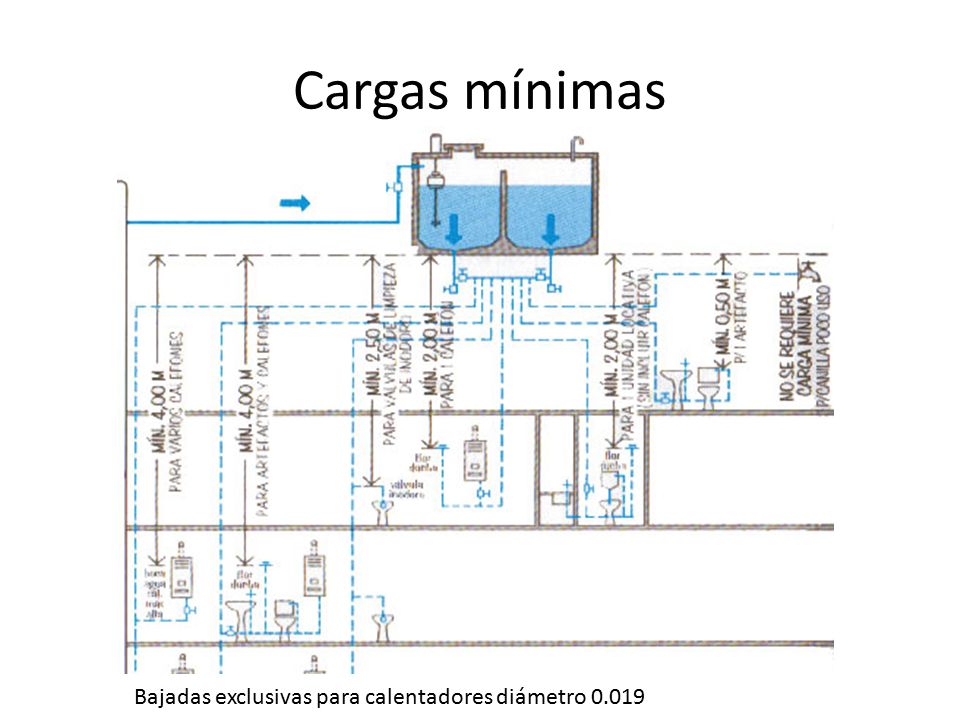

7 Cargas mínimas Bajadas exclusivas para calentadores diámetro 0.019

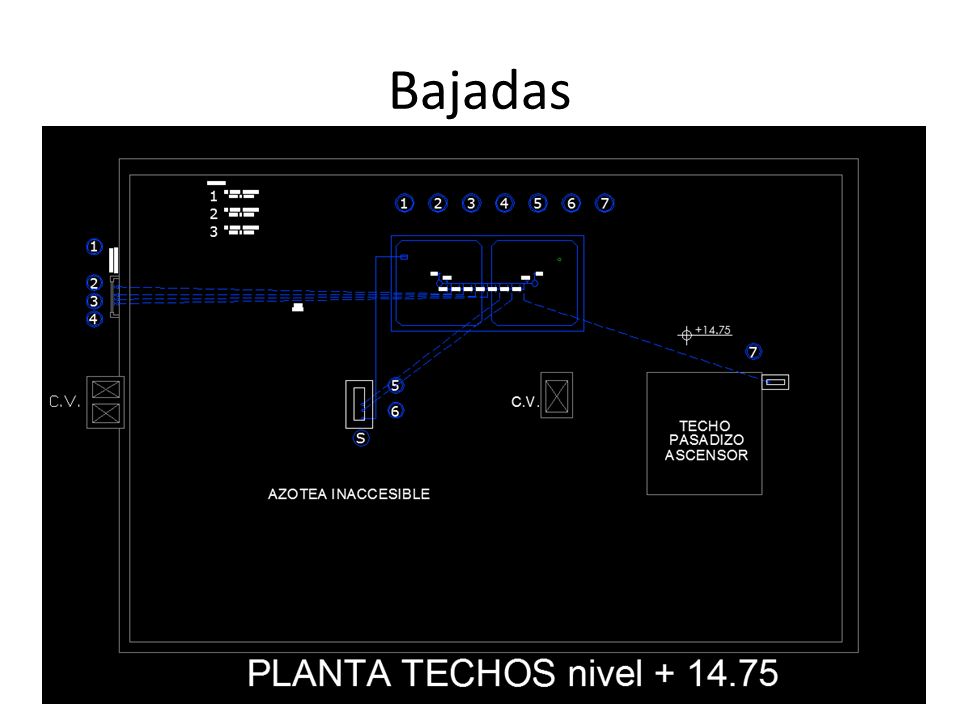

8 Bajadas

9 Planta tipo

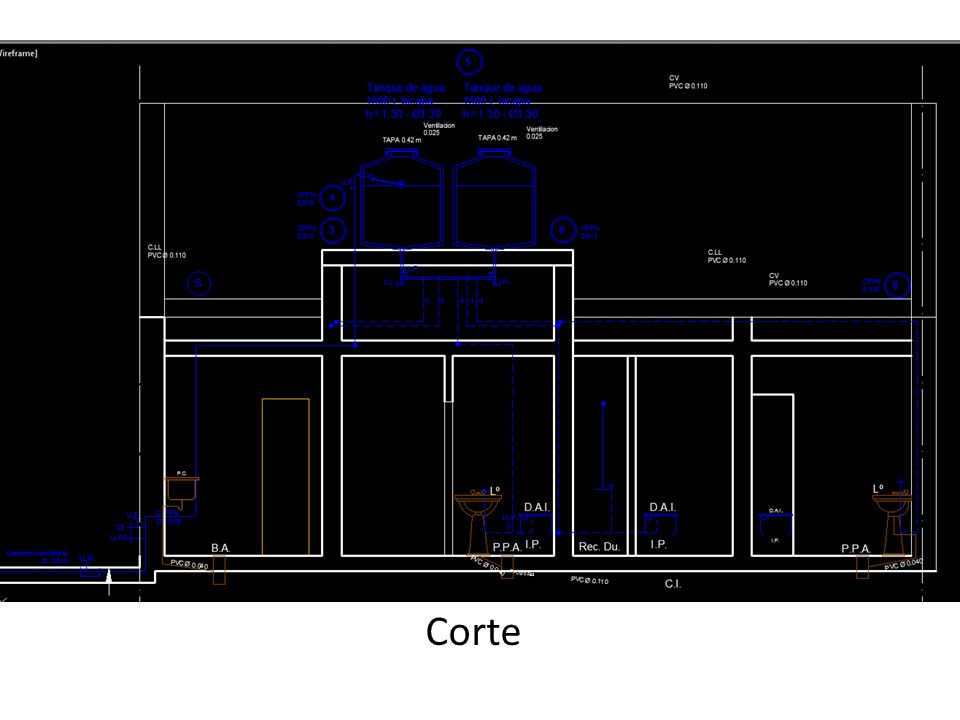

10 Corte

11 Cálculo de cañeria Realizar el calculo de cada bajada teniendo en cuenta el consumo que se produce en cada piso

12

13

14 Cálculo de colector Si hay solo dos bajadas = B1 + B2
Si hay mas de dos bajadas = sección de la bajada mayor + semisuma de las secciones restantes COLECTOR = BM + Σ B1+B2+B3+…. 2

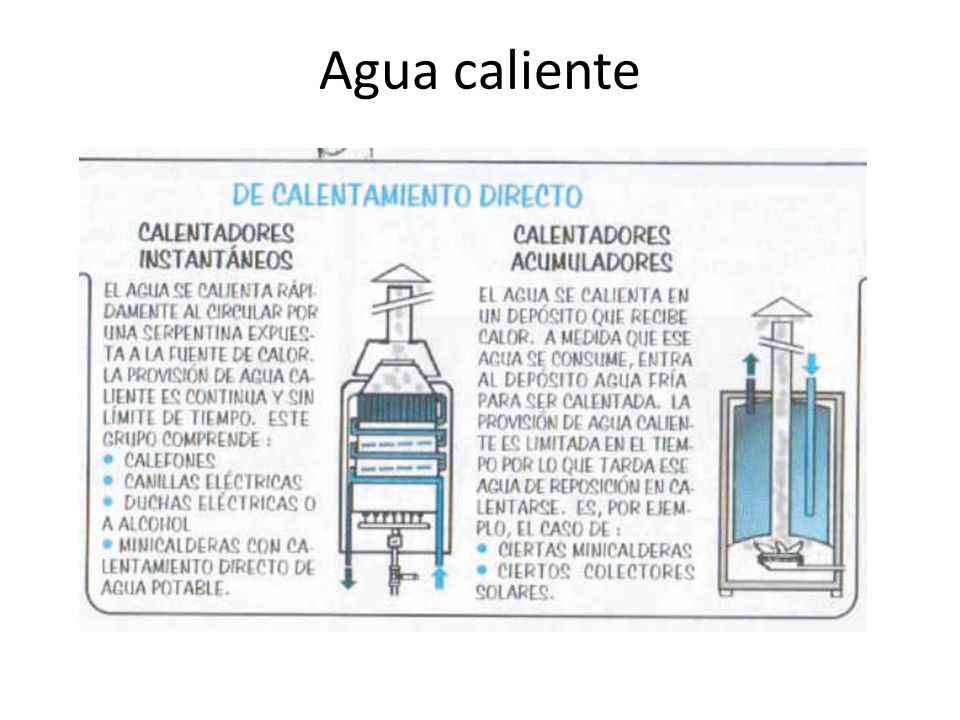

15 Agua caliente

16
