1 Universidad Nacional de Loja INTRODUCCION A LA GEOLOGIA ESTRATIFIACION Docente: Ing. Fermín González Integrantes: Maikelin Torres Abarca Jordy Rojas Troya Diego Yangari

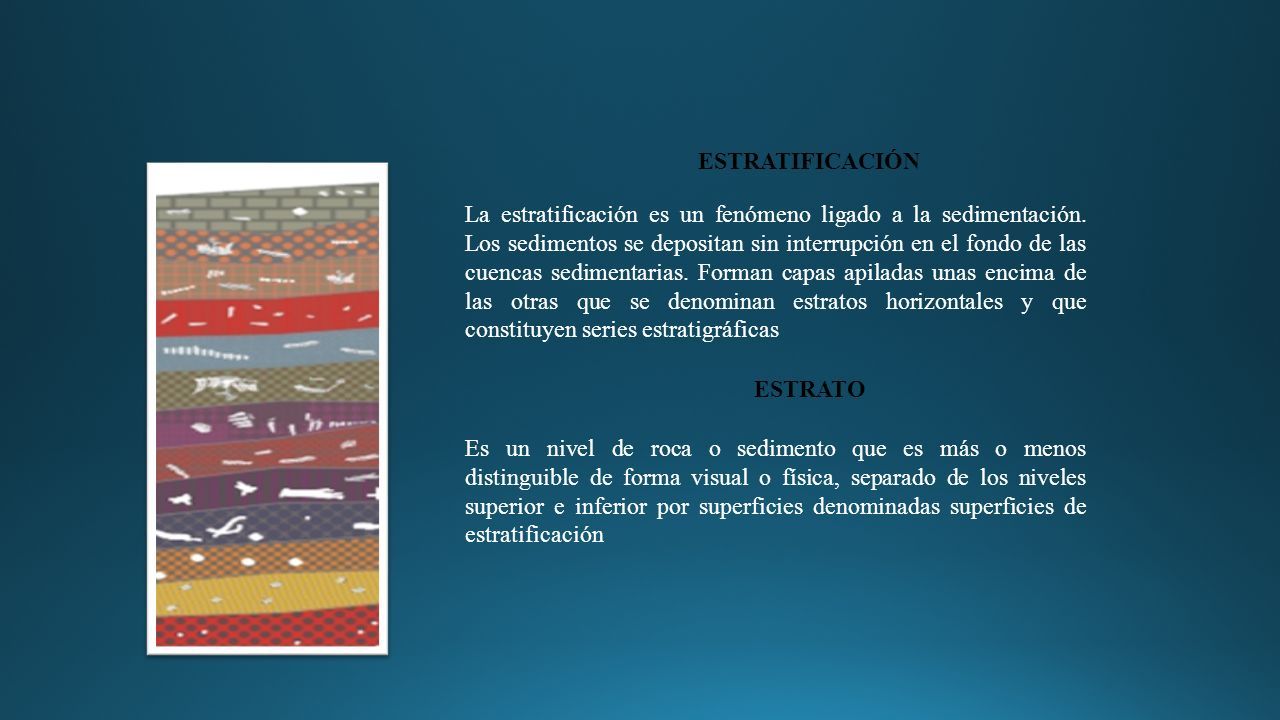

2 La estratificación es un fenómeno ligado a la sedimentación. Los sedimentos se depositan sin interrupción en el fondo de las cuencas sedimentarias. Forman capas apiladas unas encima de las otras que se denominan estratos horizontales y que constituyen series estratigráficas ESTRATIFICACIÓN ESTRATO Es un nivel de roca o sedimento que es más o menos distinguible de forma visual o física, separado de los niveles superior e inferior por superficies denominadas superficies de estratificación

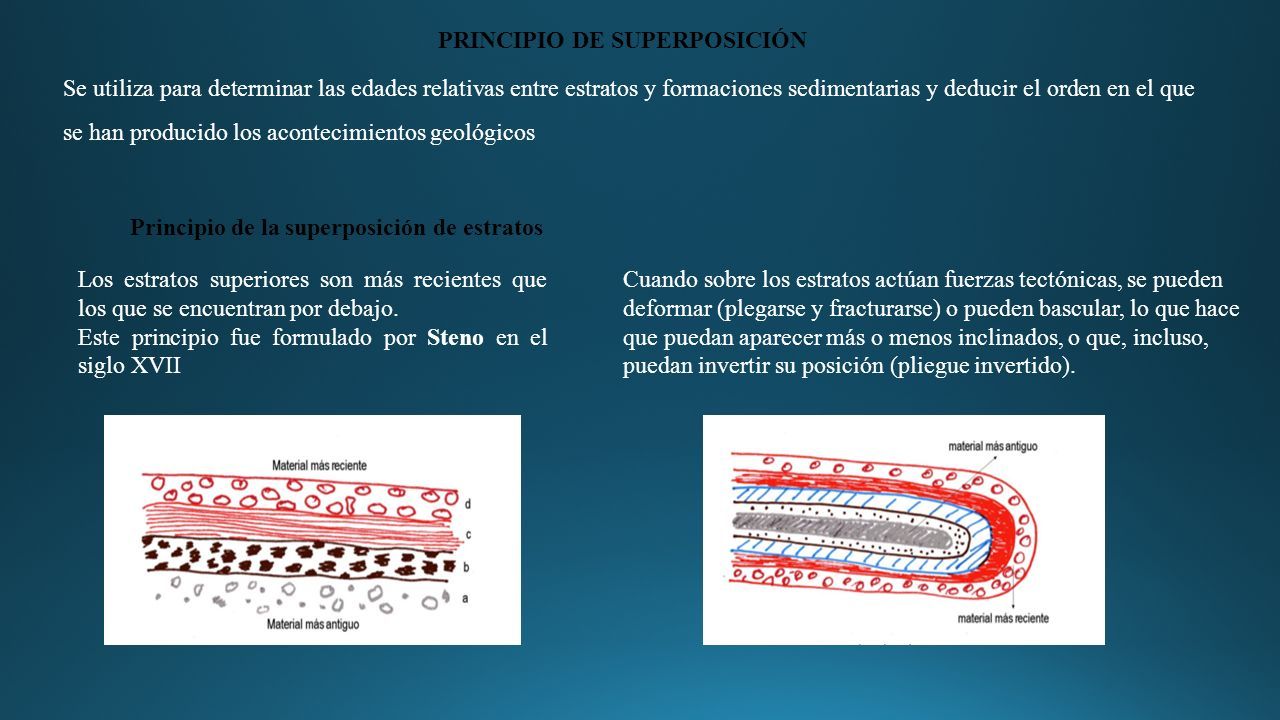

3 PRINCIPIO DE SUPERPOSICIÓN Se utiliza para determinar las edades relativas entre estratos y formaciones sedimentarias y deducir el orden en el que se han producido los acontecimientos geológicos Principio de la superposición de estratos Los estratos superiores son más recientes que los que se encuentran por debajo. Este principio fue formulado por Steno en el siglo XVII Cuando sobre los estratos actúan fuerzas tectónicas, se pueden deformar (plegarse y fracturarse) o pueden bascular, lo que hace que puedan aparecer más o menos inclinados, o que, incluso, puedan invertir su posición (pliegue invertido).

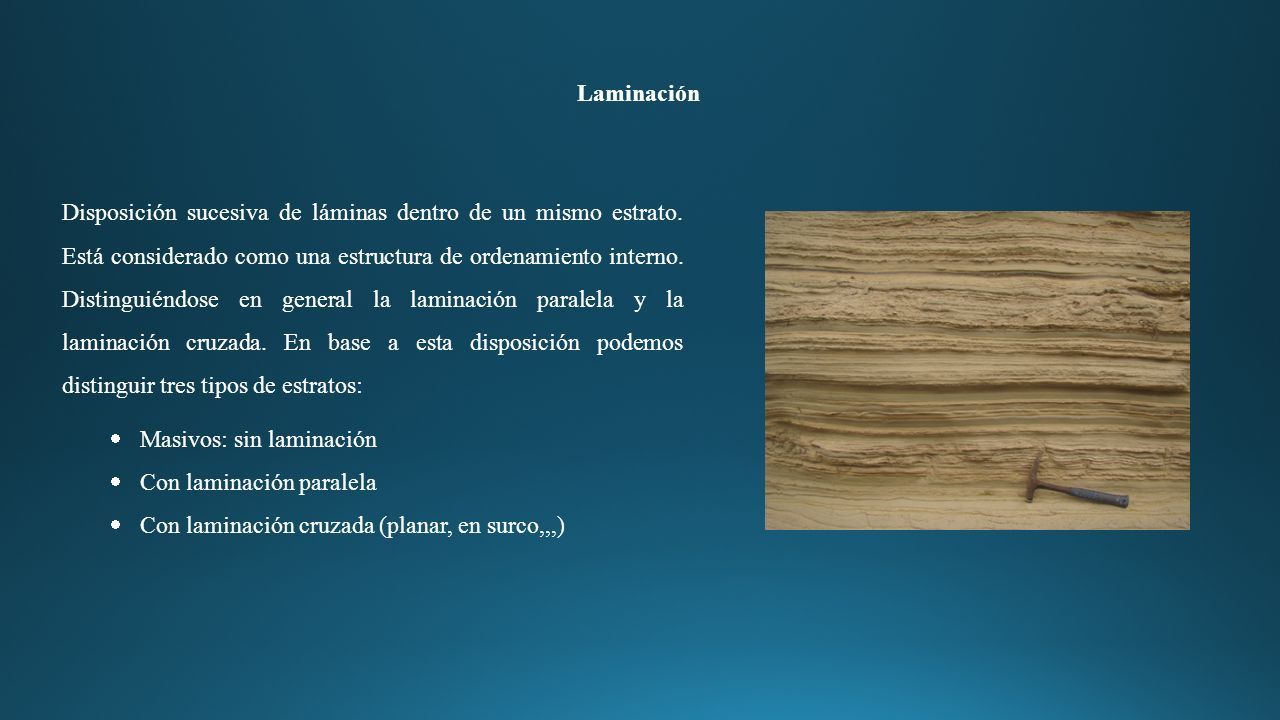

4 Laminación Disposición sucesiva de láminas dentro de un mismo estrato. Está considerado como una estructura de ordenamiento interno. Distinguiéndose en general la laminación paralela y la laminación cruzada. En base a esta disposición podemos distinguir tres tipos de estratos:  Masivos: sin laminación  Con laminación paralela  Con laminación cruzada (planar, en surco,,,)

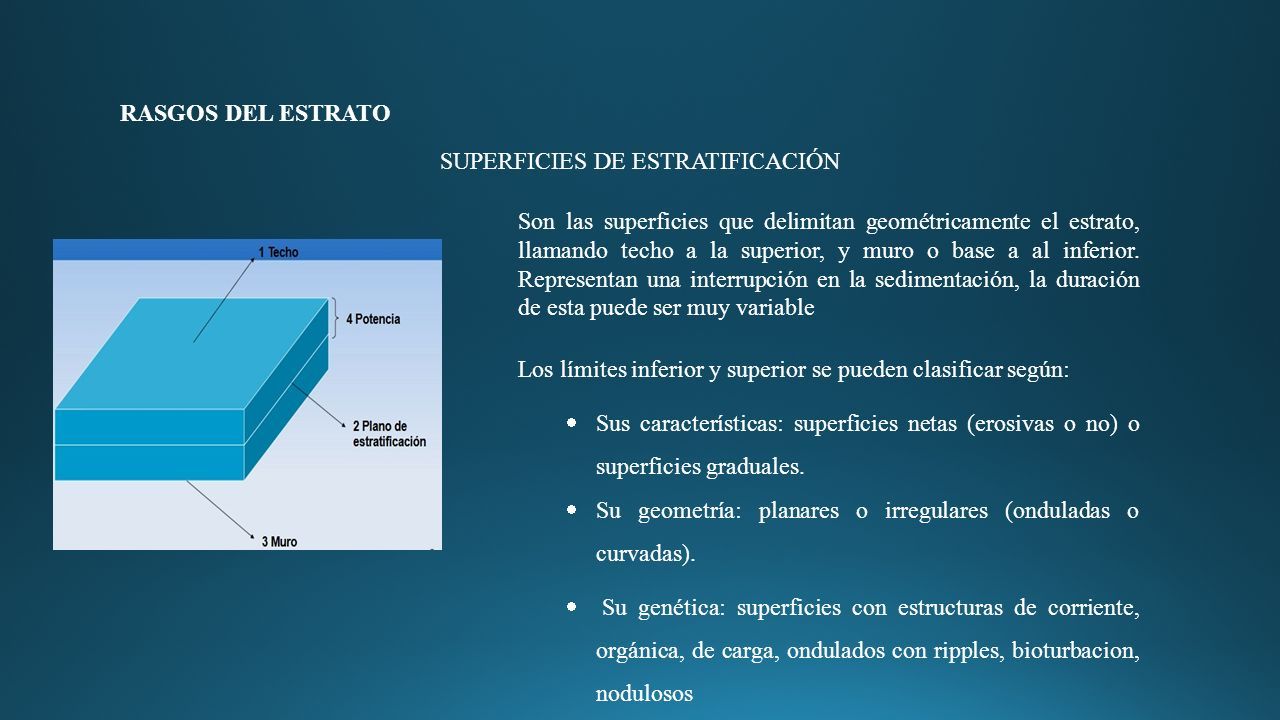

5 RASGOS DEL ESTRATO SUPERFICIES DE ESTRATIFICACIÓN Son las superficies que delimitan geométricamente el estrato, llamando techo a la superior, y muro o base a al inferior. Representan una interrupción en la sedimentación, la duración de esta puede ser muy variable Los límites inferior y superior se pueden clasificar según:  Sus características: superficies netas (erosivas o no) o superficies graduales.  Su geometría: planares o irregulares (onduladas o curvadas).  Su genética: superficies con estructuras de corriente, orgánica, de carga, ondulados con ripples, bioturbacion, nodulosos

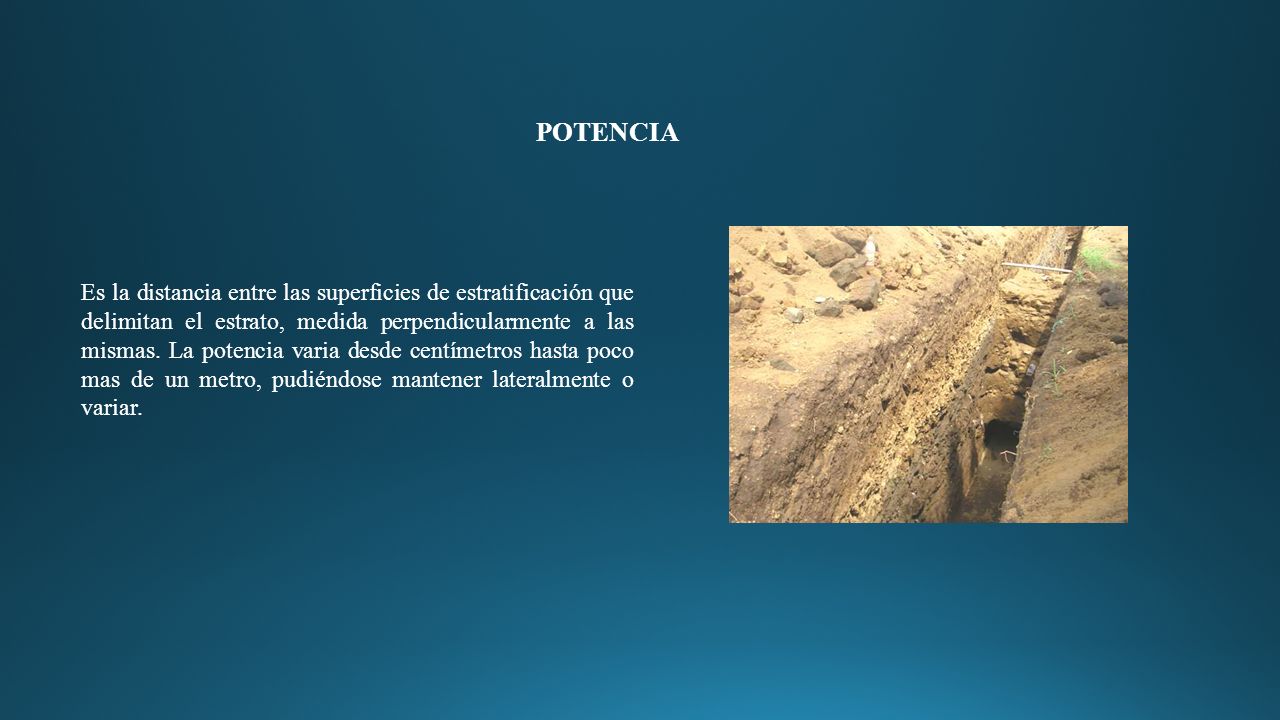

6 POTENCIA Es la distancia entre las superficies de estratificación que delimitan el estrato, medida perpendicularmente a las mismas. La potencia varia desde centímetros hasta poco mas de un metro, pudiéndose mantener lateralmente o variar.

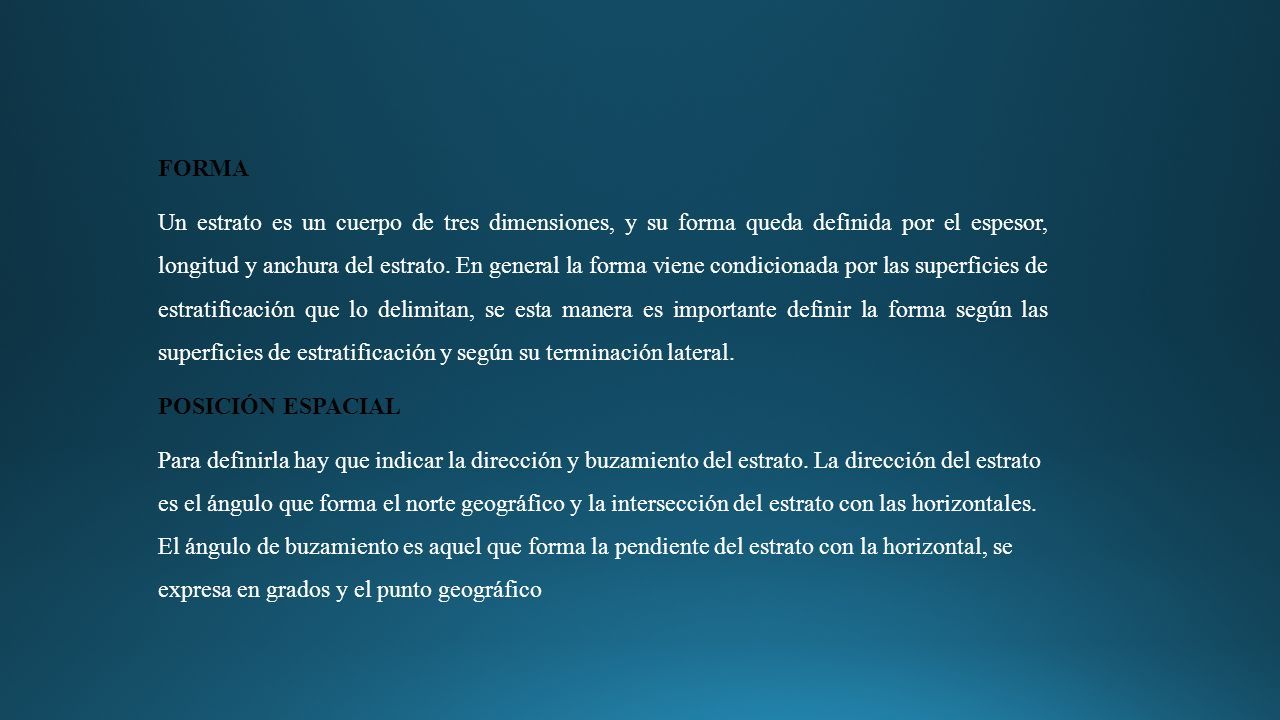

7 FORMA Un estrato es un cuerpo de tres dimensiones, y su forma queda definida por el espesor, longitud y anchura del estrato. En general la forma viene condicionada por las superficies de estratificación que lo delimitan, se esta manera es importante definir la forma según las superficies de estratificación y según su terminación lateral. POSICIÓN ESPACIAL Para definirla hay que indicar la dirección y buzamiento del estrato. La dirección del estrato es el ángulo que forma el norte geográfico y la intersección del estrato con las horizontales. El ángulo de buzamiento es aquel que forma la pendiente del estrato con la horizontal, se expresa en grados y el punto geográfico

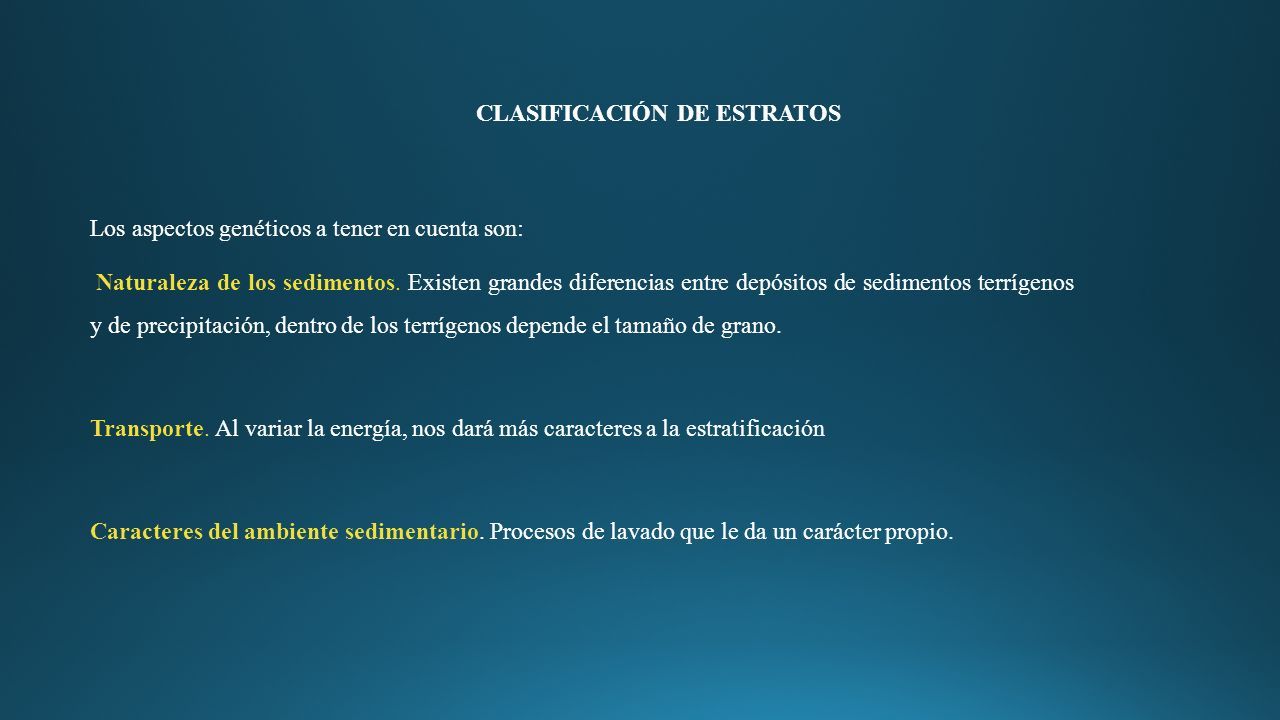

8 CLASIFICACIÓN DE ESTRATOS Los aspectos genéticos a tener en cuenta son: Naturaleza de los sedimentos. Existen grandes diferencias entre depósitos de sedimentos terrígenos y de precipitación, dentro de los terrígenos depende el tamaño de grano. Transporte. Al variar la energía, nos dará más caracteres a la estratificación Caracteres del ambiente sedimentario. Procesos de lavado que le da un carácter propio.

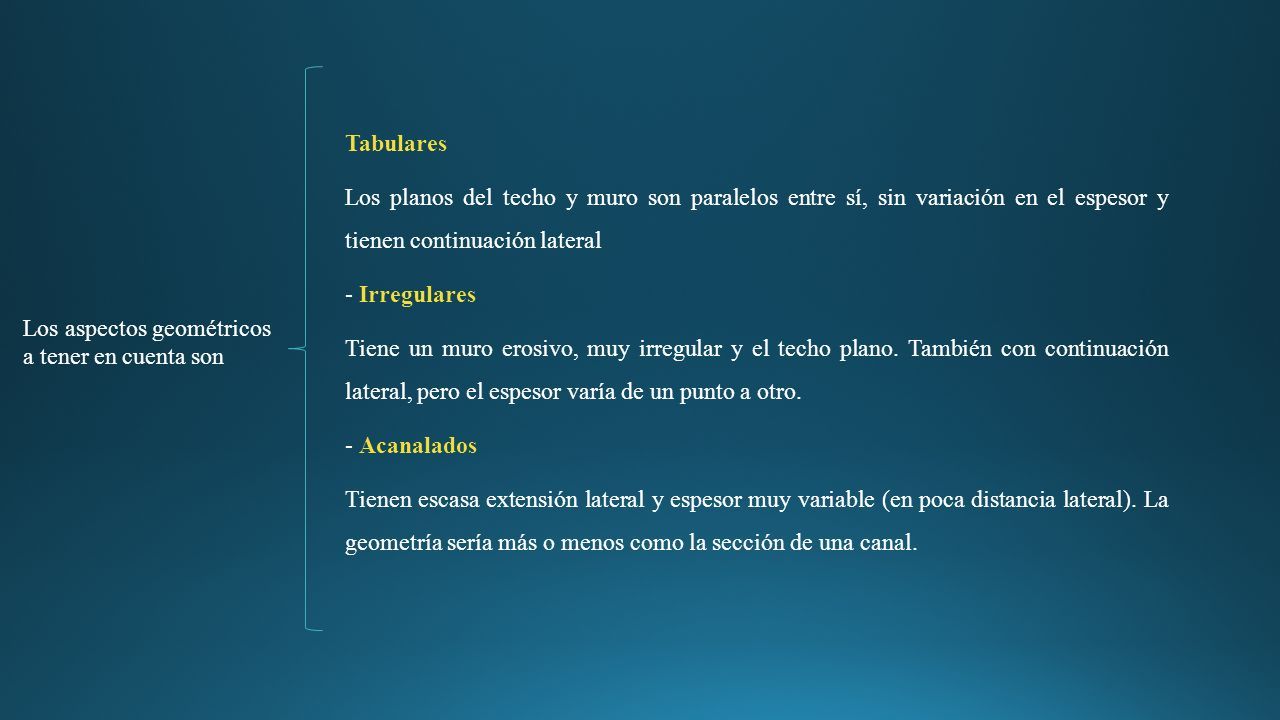

9 Los aspectos geométricos a tener en cuenta son Tabulares Los planos del techo y muro son paralelos entre sí, sin variación en el espesor y tienen continuación lateral - Irregulares Tiene un muro erosivo, muy irregular y el techo plano. También con continuación lateral, pero el espesor varía de un punto a otro. - Acanalados Tienen escasa extensión lateral y espesor muy variable (en poca distancia lateral). La geometría sería más o menos como la sección de una canal.

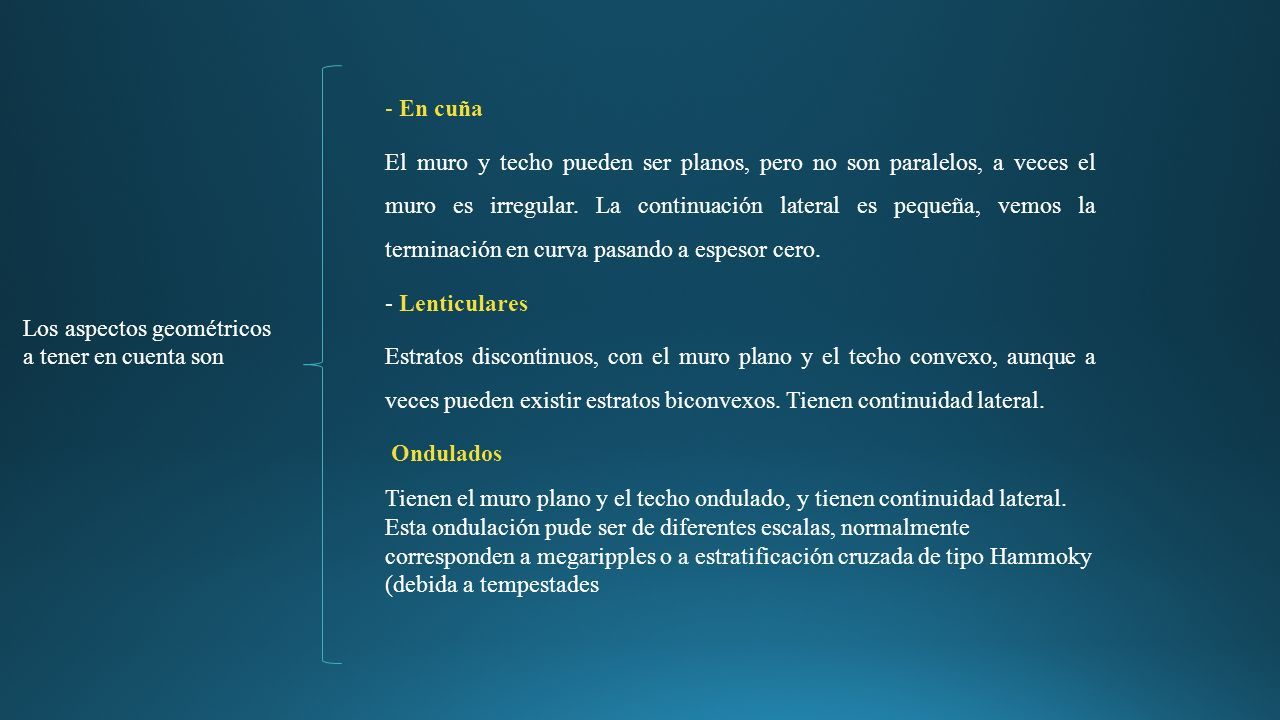

10 - En cuña El muro y techo pueden ser planos, pero no son paralelos, a veces el muro es irregular. La continuación lateral es pequeña, vemos la terminación en curva pasando a espesor cero. - Lenticulares Estratos discontinuos, con el muro plano y el techo convexo, aunque a veces pueden existir estratos biconvexos. Tienen continuidad lateral. Ondulados Tienen el muro plano y el techo ondulado, y tienen continuidad lateral. Esta ondulación pude ser de diferentes escalas, normalmente corresponden a megaripples o a estratificación cruzada de tipo Hammoky (debida a tempestades Los aspectos geométricos a tener en cuenta son

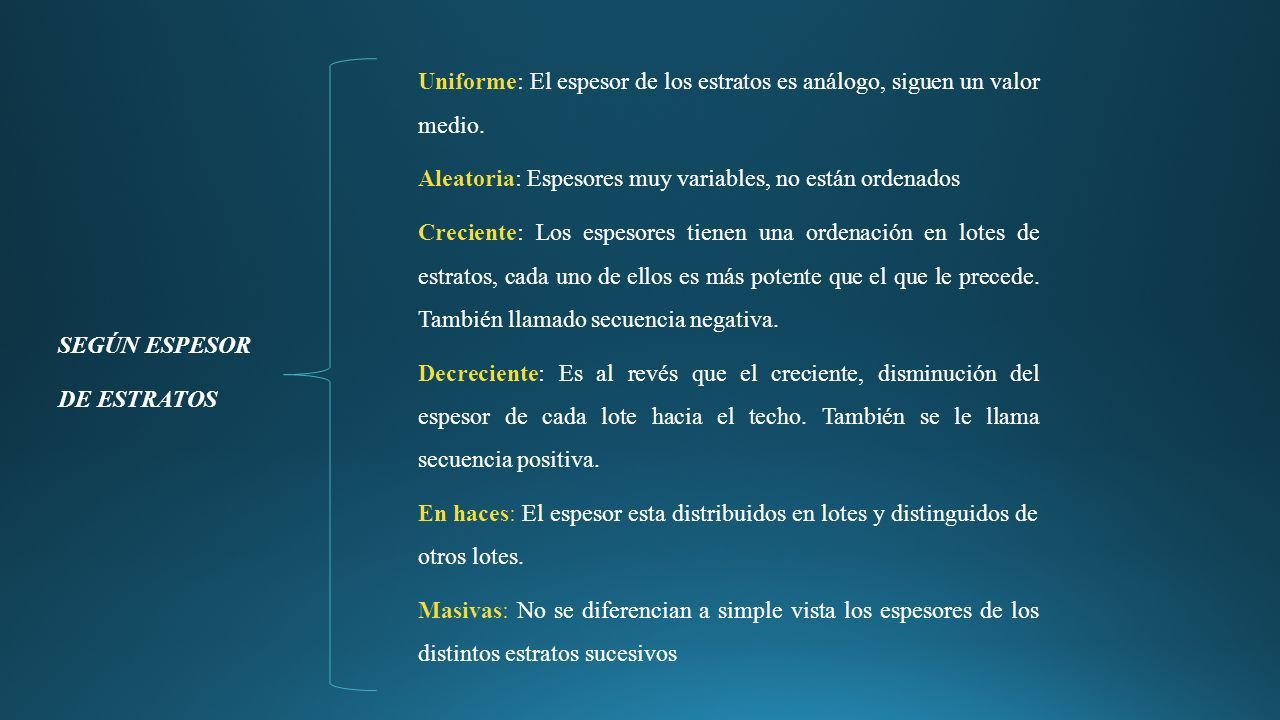

11 SEGÚN ESPESOR DE ESTRATOS Uniforme: El espesor de los estratos es análogo, siguen un valor medio. Aleatoria: Espesores muy variables, no están ordenados Creciente: Los espesores tienen una ordenación en lotes de estratos, cada uno de ellos es más potente que el que le precede. También llamado secuencia negativa. Decreciente: Es al revés que el creciente, disminución del espesor de cada lote hacia el techo. También se le llama secuencia positiva. En haces: El espesor esta distribuidos en lotes y distinguidos de otros lotes. Masivas: No se diferencian a simple vista los espesores de los distintos estratos sucesivos

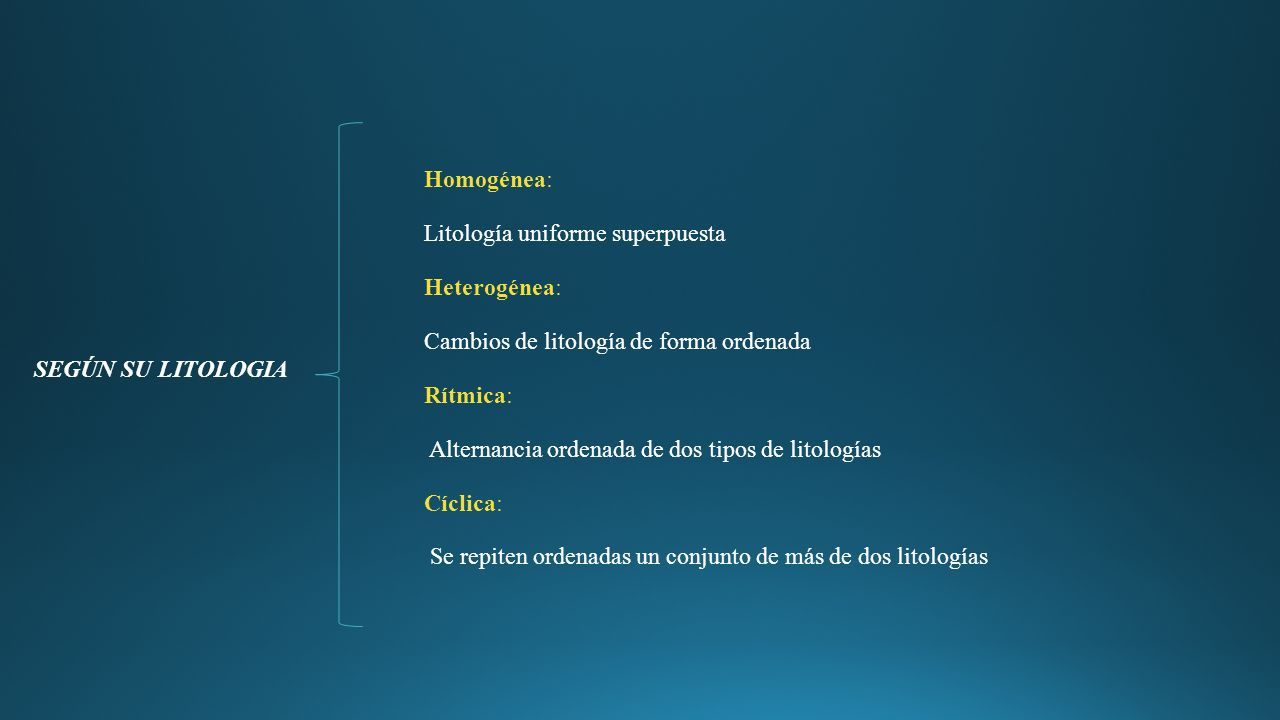

12 SEGÚN SU LITOLOGIA Homogénea: Litología uniforme superpuesta Heterogénea: Cambios de litología de forma ordenada Rítmica: Alternancia ordenada de dos tipos de litologías Cíclica: Se repiten ordenadas un conjunto de más de dos litologías

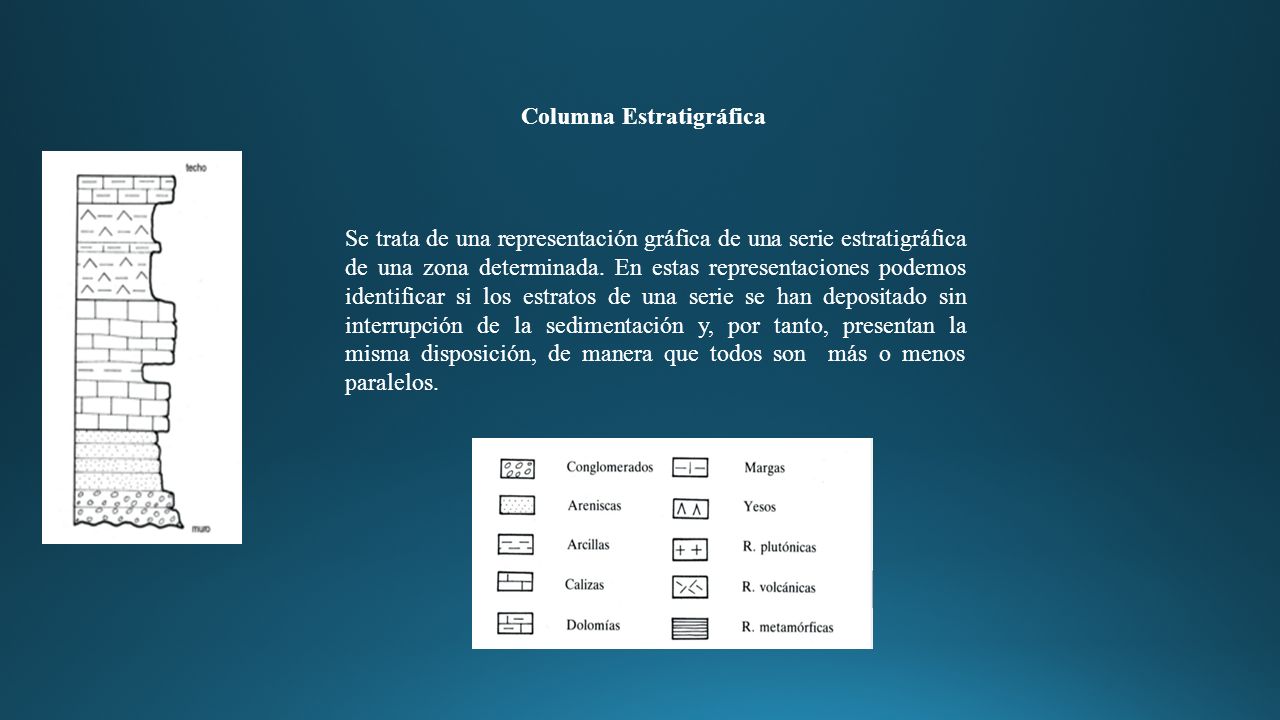

13 Columna Estratigráfica Se trata de una representación gráfica de una serie estratigráfica de una zona determinada. En estas representaciones podemos identificar si los estratos de una serie se han depositado sin interrupción de la sedimentación y, por tanto, presentan la misma disposición, de manera que todos son más o menos paralelos.

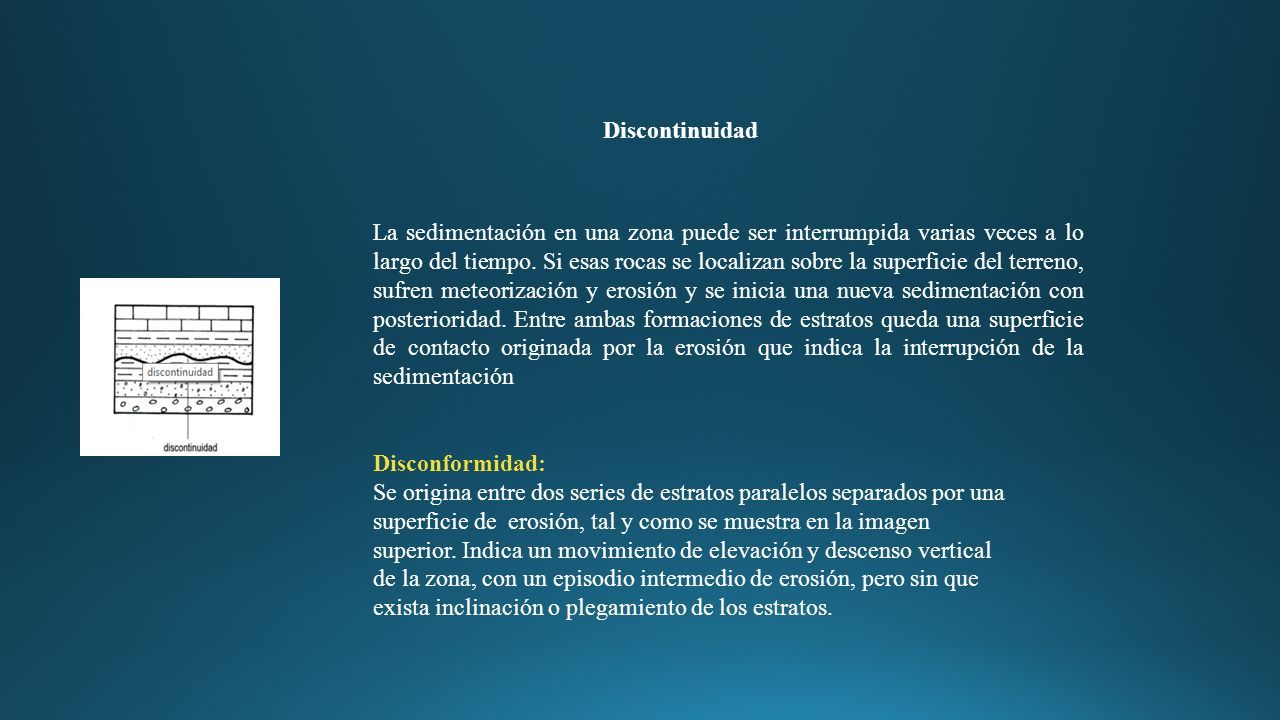

14 Discontinuidad La sedimentación en una zona puede ser interrumpida varias veces a lo largo del tiempo. Si esas rocas se localizan sobre la superficie del terreno, sufren meteorización y erosión y se inicia una nueva sedimentación con posterioridad. Entre ambas formaciones de estratos queda una superficie de contacto originada por la erosión que indica la interrupción de la sedimentación Disconformidad: Se origina entre dos series de estratos paralelos separados por una superficie de erosión, tal y como se muestra en la imagen superior. Indica un movimiento de elevación y descenso vertical de la zona, con un episodio intermedio de erosión, pero sin que exista inclinación o plegamiento de los estratos.

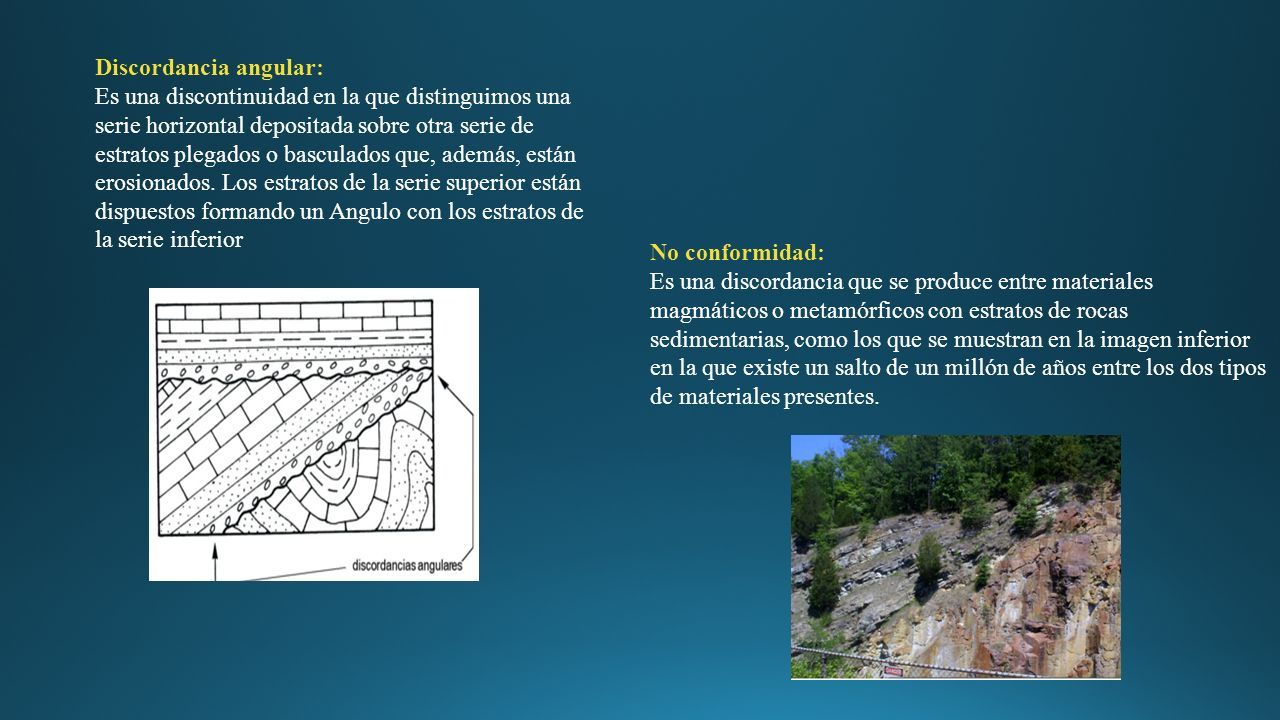

15 Discordancia angular: Es una discontinuidad en la que distinguimos una serie horizontal depositada sobre otra serie de estratos plegados o basculados que, además, están erosionados. Los estratos de la serie superior están dispuestos formando un Angulo con los estratos de la serie inferior No conformidad: Es una discordancia que se produce entre materiales magmáticos o metamórficos con estratos de rocas sedimentarias, como los que se muestran en la imagen inferior en la que existe un salto de un millón de años entre los dos tipos de materiales presentes.
