Universidad Nacional Autónoma de México Facultad de Estudios Superiores Aragón Arquitectura Elementos y sistemas constructivos lll Tema: Losa acero Arq. R. Margarita Díaz Angeles

2 Propuesta de sistema constructivo de entrepiso y azotea.
Losa acero: Propuesta de sistema constructivo de entrepiso y azotea. Se define como un sistema compuesto, en la que los elementos principales son el perfil acanalado metálico, concreto y malla electro soldada. La interacción entre el concreto y la lámina de acero se convierte en el patín de compresión, el acero absorbe los esfuerzos de tensión y la malla electrosoldada los esfuerzos ocasionados por los cambios de temperatura.

3 Características: Edificaciones con grandes claros.
Construcciones incombustibles. Alturas considerables. Rapidez de ejecución de obra. Sus funciones mas importantes son: Actúa como plataforma de trabajo en su propia construcción. Provee el refuerzo positivo por flexión a la losa. Sirve como cimbra. Posee una gran resistencia ante cargas horizontales (sismos, vientos). Dependiendo de la separación de los apoyos y el calibre de la lámina se pueden obtener distintas capacidades de carga. Dependiendo del fabricante se especifica la separación máxima a la que no se requiere de apuntalamiento provisional al centro del claro, esto es importante porque permite trabajar en diferentes niveles al mismo tiempo

4 El primer perfil que apareció en el mercado es el 3
El primer perfil que apareció en el mercado es el 3.81cm de peralte y 61cm de ancho llamado losa acero sección 3, actualmente se cuenta con la sección 4, la cual tiene 6.35cm de peralte y ancho efectivo de 95cm y la losa acero 36/15 con 3.81cm de peralte y 91. 4cm. mecánicamente, como todos los sistemas prefabricados; trabaja en un solo sentido Se toman consideraciones mecánicas en dos situaciones diferentes a) Con el uso de conectores de cortante que dan el efecto de viga compuesta, creando con esto un solo cuerpo estructural. La losa de concreto se convierte en el patín de compresión, mientras que la sección de acero soporta los esfuerzos a tensión dando una mayor capacidad estructural.

5 b) Sin conectores lo cual dan como resultado una menor capacidad de carga, pero se debe tener cuidado la perfecta fijación a la estructura de soporte mediante tornillos auto taladrantes, clavos disparados o puntos de soldadura en todos los valles con sus respectivas molduras de borde. Tipos de lámina

6 Calidad de los materiales:

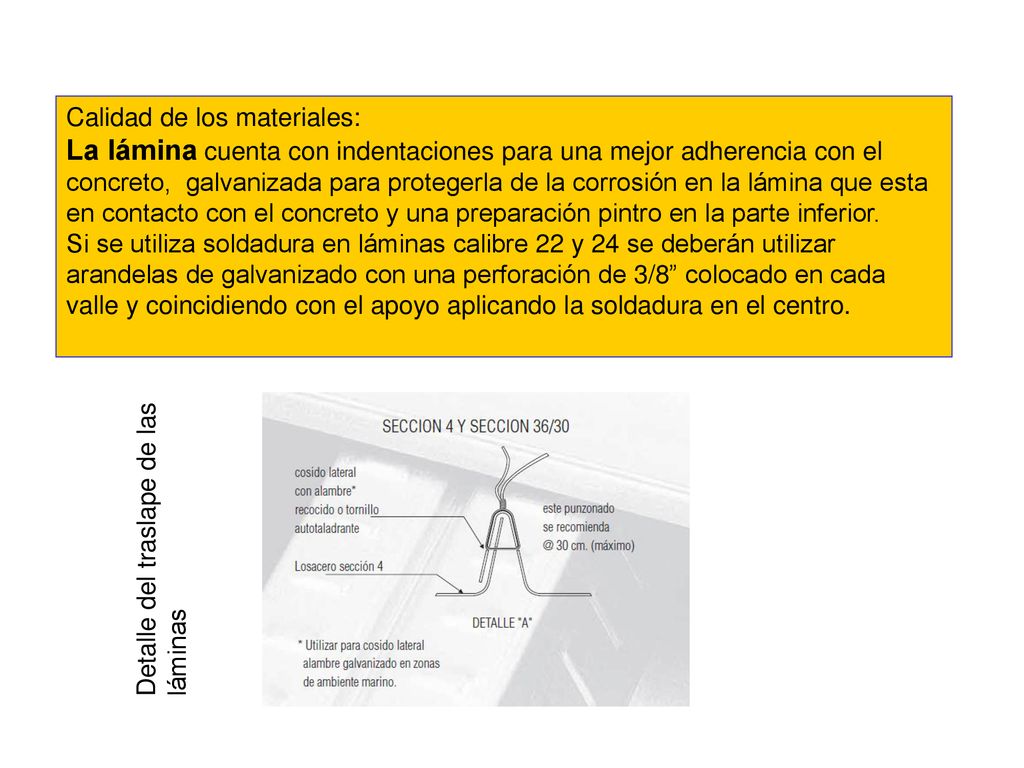

La lámina cuenta con indentaciones para una mejor adherencia con el concreto, galvanizada para protegerla de la corrosión en la lámina que esta en contacto con el concreto y una preparación pintro en la parte inferior. Si se utiliza soldadura en láminas calibre 22 y 24 se deberán utilizar arandelas de galvanizado con una perforación de 3/8” colocado en cada valle y coincidiendo con el apoyo aplicando la soldadura en el centro. Detalle del traslape de las láminas

7 El concreto deberá de tener una resistencia mínima a la compresión de 200 Kg./cm2 y un revenimiento aconsejable de 12. no utilizar aditivo acelerante pues generalmente contienen sales que reaccionan químicamente con el zinc del galvanizado o algún otro aditivo contenga sales. El espesor mínimo del concreto sobre la cresta deberá ser de 5cm. El acero por temperatura será a base de malla electro soldada y tomando en cuenta que su resistencia mínima será de Kg./cm2 Para un espesor de concreto una malla de Sobre la cresta 5 y 6 cm 6x6 6/6 8 y 10 cm 6x6 4/4 12 cm 6x6 3/3

8 Detalle de viga exterior monolítica con la losa acero

9 Detalle de viga interior colada monolíticamente con la losa acero

10 Detalle de losa acero sobre viga de concreto

11 Detalle de fijación en viga de concreto intermedia

12 Detalle de colocación y soporte de malla electro soldada
vigueta

13 Apuntalamiento provisional al piso

14 Apuntalamiento provisional sobre las vigas soporte

15 Aislamiento de ductos de instalaciones hidráulicas o sanitarias con la finalidad de evitar filtraciones de agua que disminuyan la vida útil de la losacero
