FRENTE DE PANEL DE FUSIBLES

Presentación del tema: "FRENTE DE PANEL DE FUSIBLES"— Transcripción de la presentación:

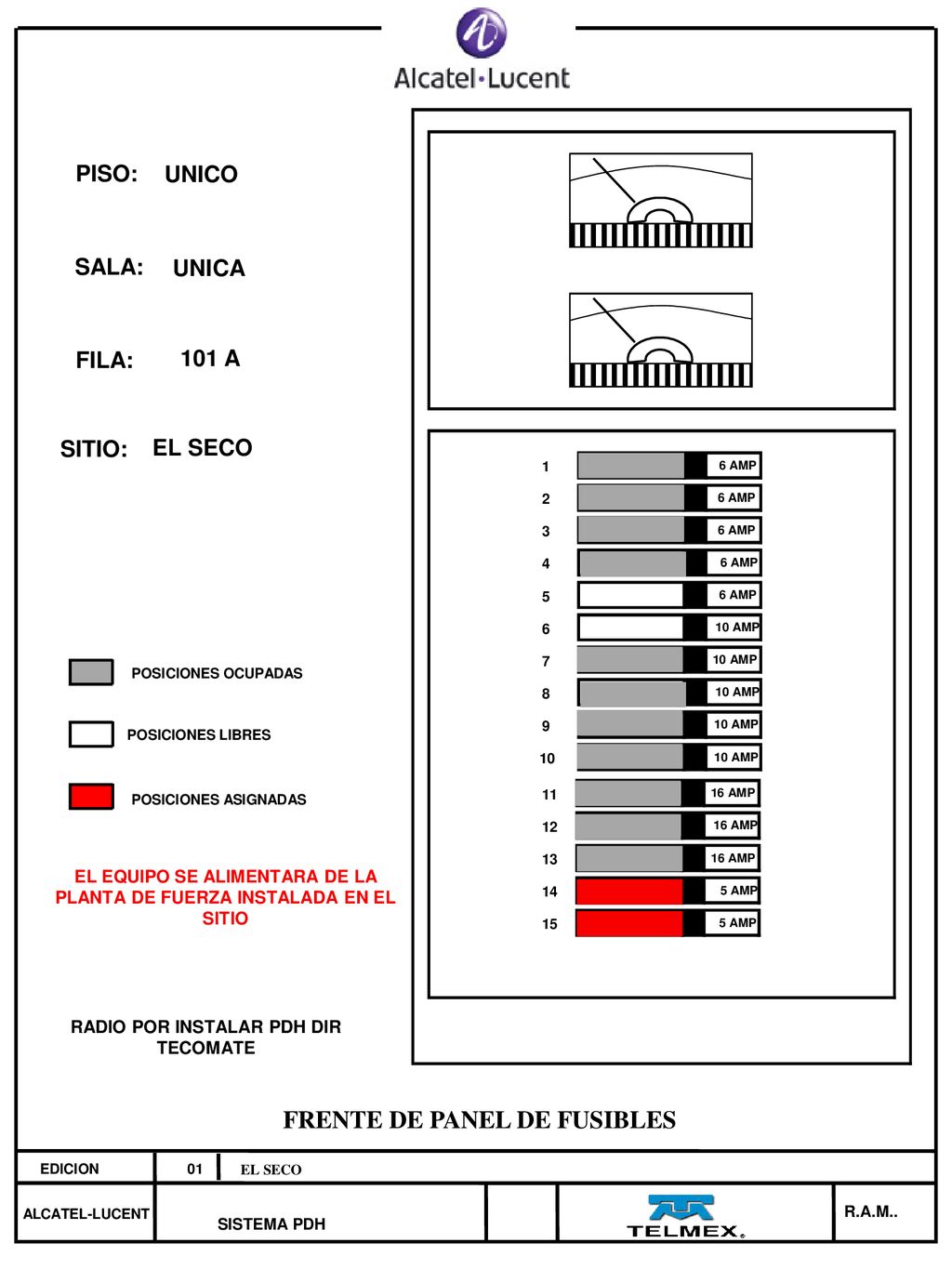

1 FRENTE DE PANEL DE FUSIBLES
PISO: UNICO SALA: UNICA FILA: 101 A SITIO: EL SECO 1 6 AMP 2 6 AMP 3 6 AMP 4 6 AMP 5 6 AMP 6 10 AMP 7 10 AMP POSICIONES OCUPADAS 8 10 AMP 9 10 AMP POSICIONES LIBRES 10 10 AMP POSICIONES ASIGNADAS 11 16 AMP 12 16 AMP 13 16 AMP EL EQUIPO SE ALIMENTARA DE LA PLANTA DE FUERZA INSTALADA EN EL SITIO 14 5 AMP 15 5 AMP RADIO POR INSTALAR PDH DIR TECOMATE FRENTE DE PANEL DE FUSIBLES EDICION 01 EL SECO ALCATEL-LUCENT R.A.M.. SISTEMA PDH

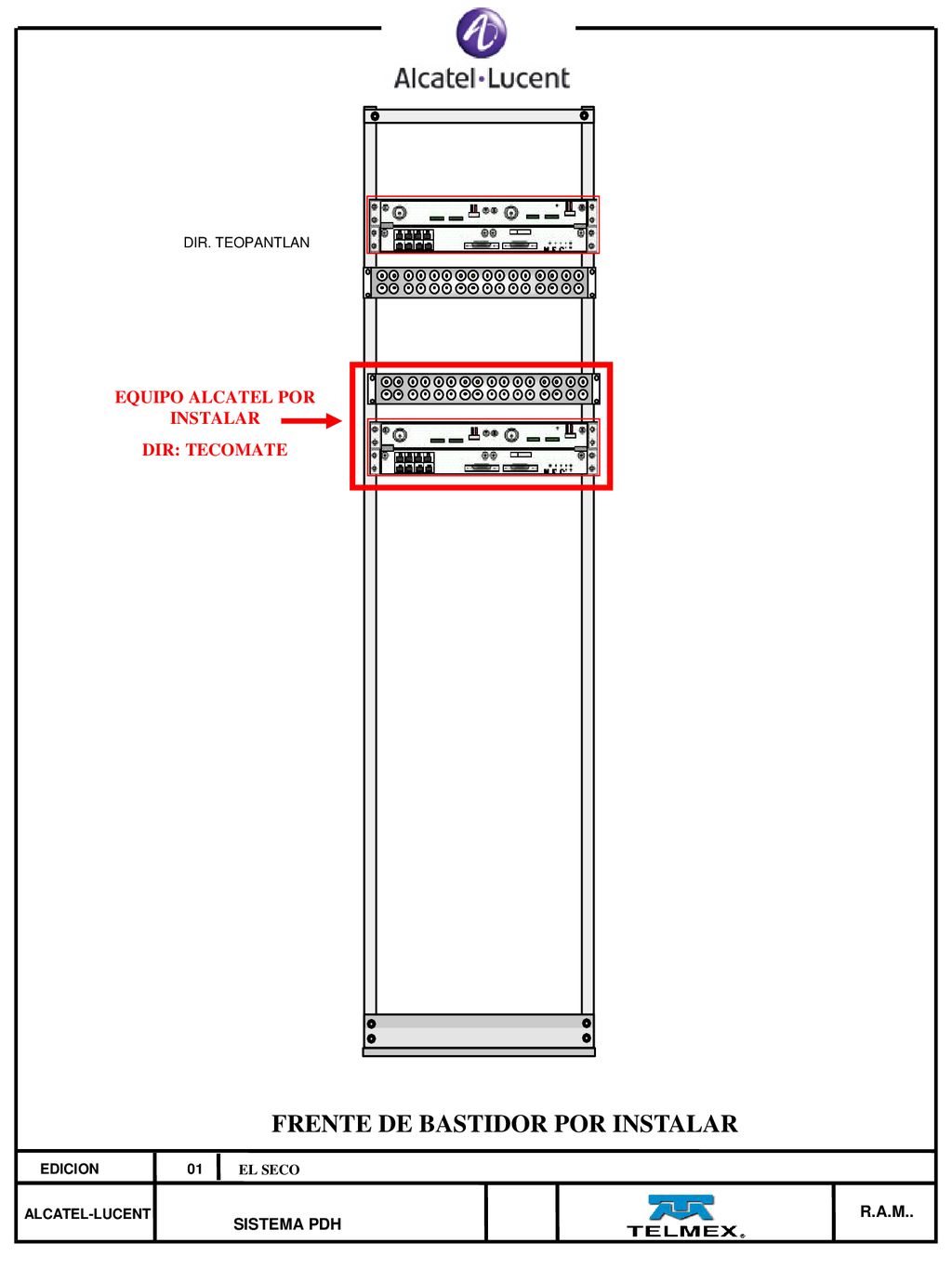

2 EQUIPO ALCATEL POR INSTALAR FRENTE DE BASTIDOR POR INSTALAR
DIR. TEOPANTLAN EQUIPO ALCATEL POR INSTALAR DIR: TECOMATE FRENTE DE BASTIDOR POR INSTALAR EDICION 01 EL SECO ALCATEL-LUCENT R.A.M.. SISTEMA PDH

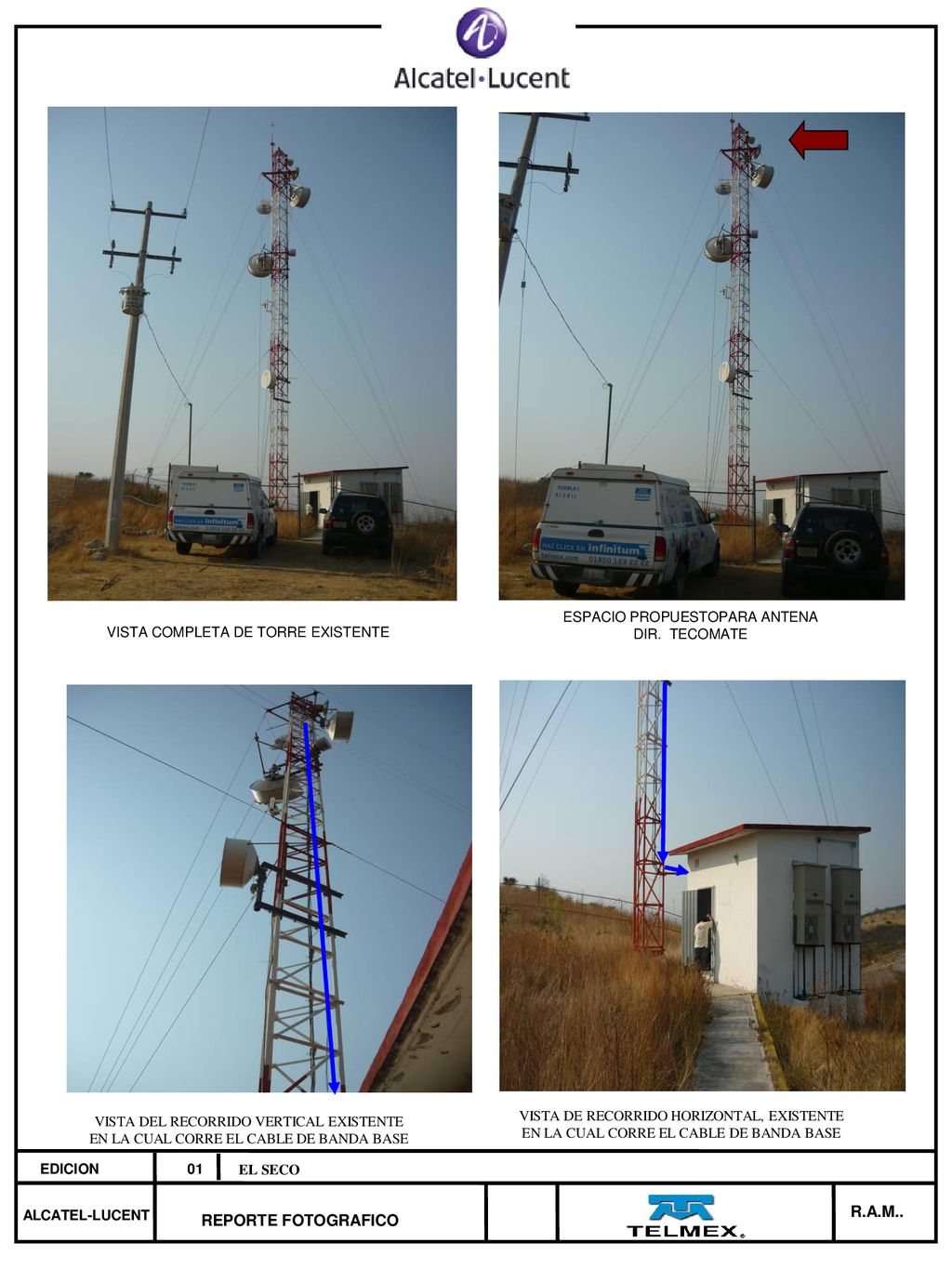

3 R.A.M.. REPORTE FOTOGRAFICO ESPACIO PROPUESTOPARA ANTENA DIR. TECOMATE
VISTA COMPLETA DE TORRE EXISTENTE VISTA DE RECORRIDO HORIZONTAL, EXISTENTE EN LA CUAL CORRE EL CABLE DE BANDA BASE VISTA DEL RECORRIDO VERTICAL EXISTENTE EN LA CUAL CORRE EL CABLE DE BANDA BASE EDICION 01 EL SECO ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

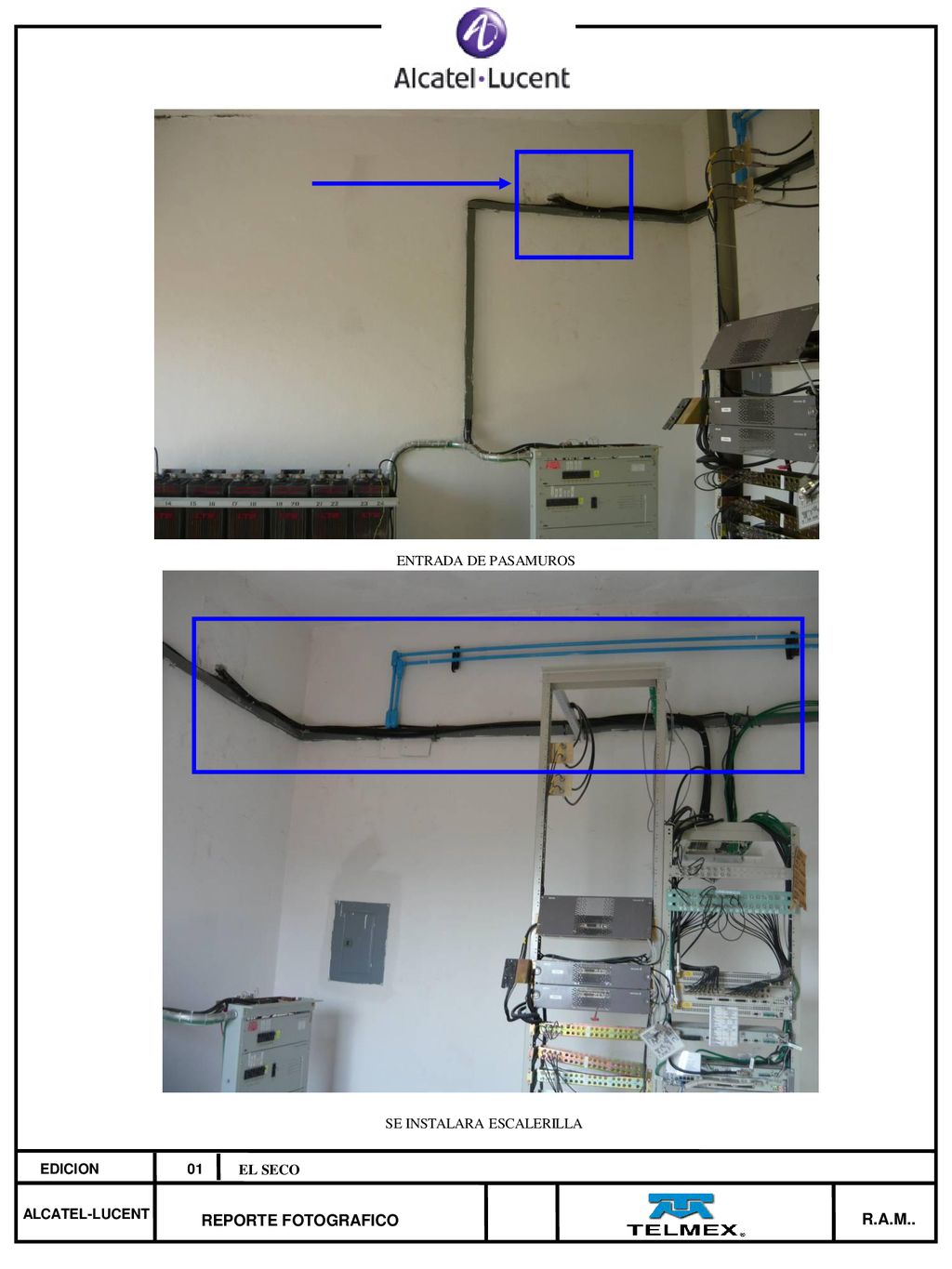

4 SE INSTALARA ESCALERILLA
ENTRADA DE PASAMUROS SE INSTALARA ESCALERILLA EDICION 01 EL SECO ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

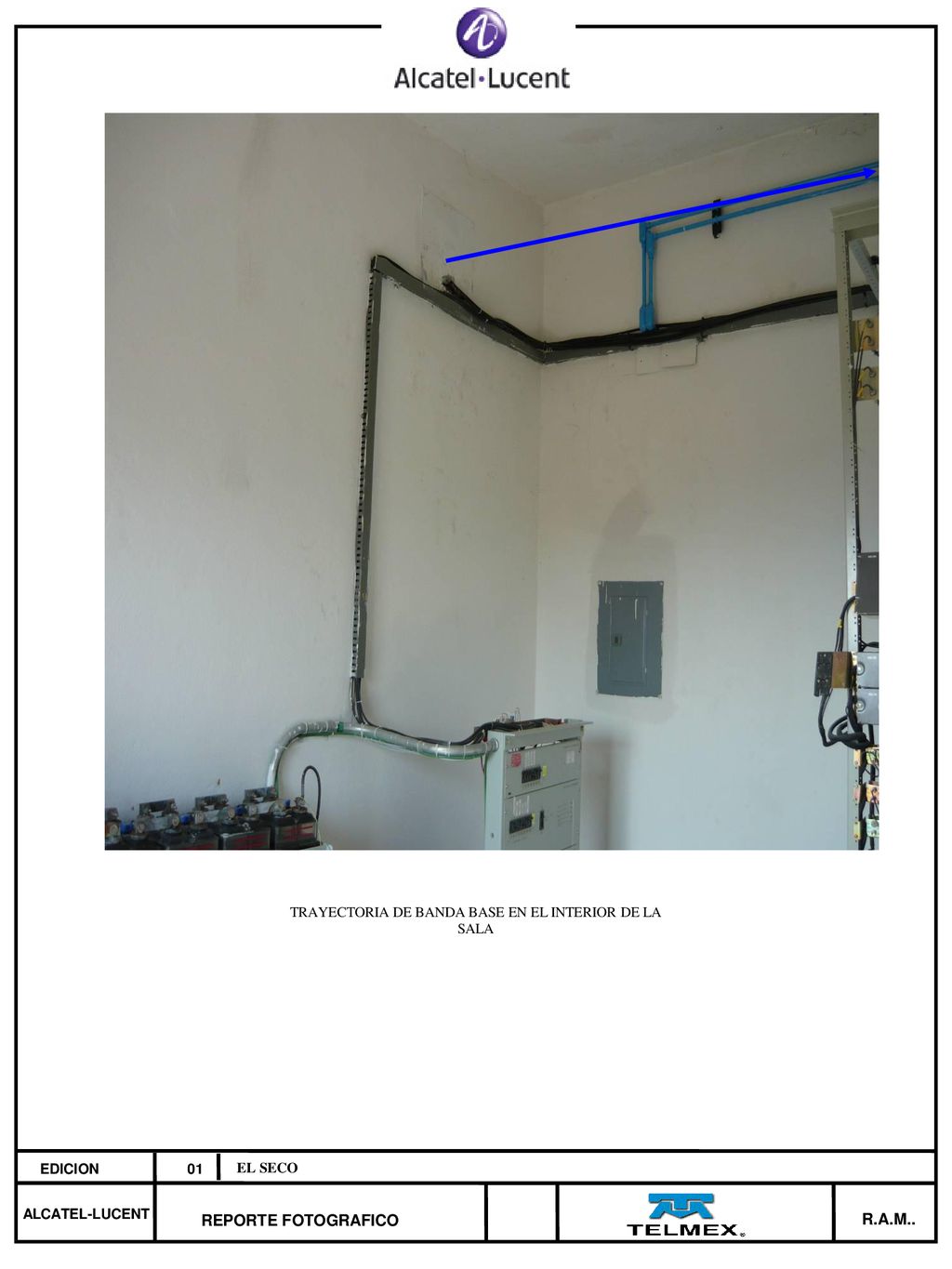

5 TRAYECTORIA DE BANDA BASE EN EL INTERIOR DE LA SALA
EDICION 01 EL SECO ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

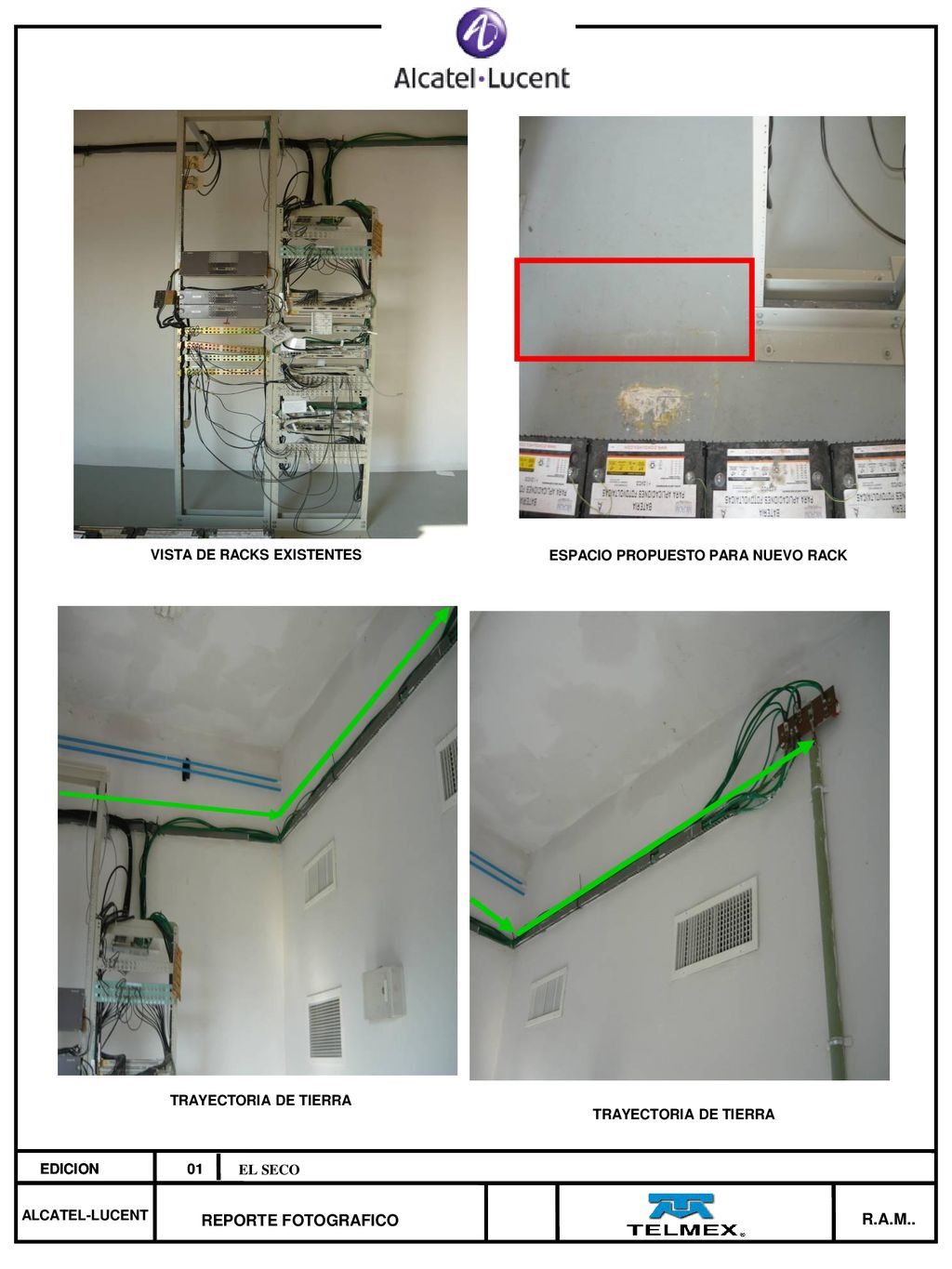

6 VISTA DE RACKS EXISTENTES ESPACIO PROPUESTO PARA NUEVO RACK
TRAYECTORIA DE TIERRA TRAYECTORIA DE TIERRA EDICION EDICION 01 01 EL SECO ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

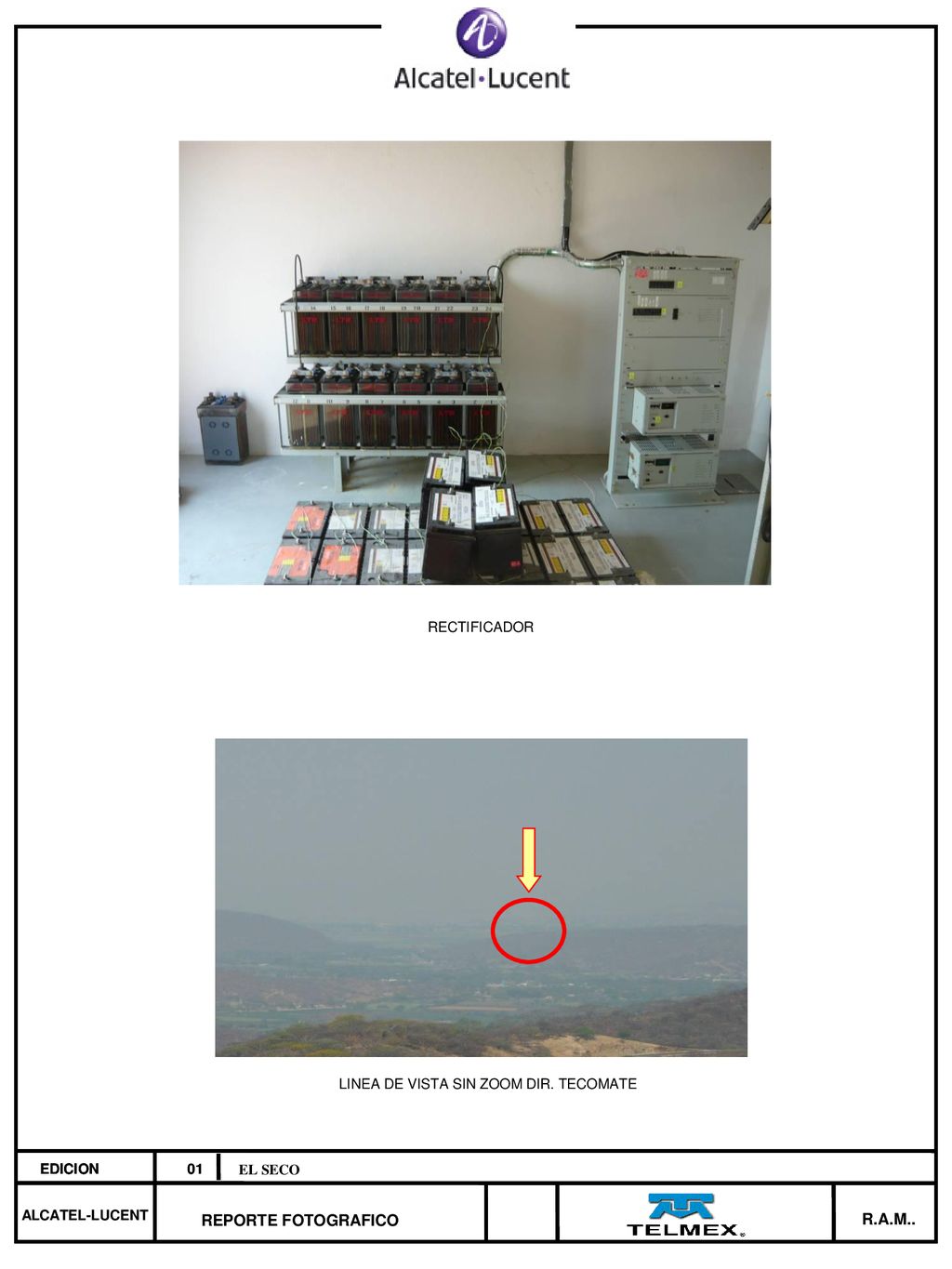

7 LINEA DE VISTA SIN ZOOM DIR. TECOMATE
RECTIFICADOR LINEA DE VISTA SIN ZOOM DIR. TECOMATE EDICION EDICION 01 01 EL SECO ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

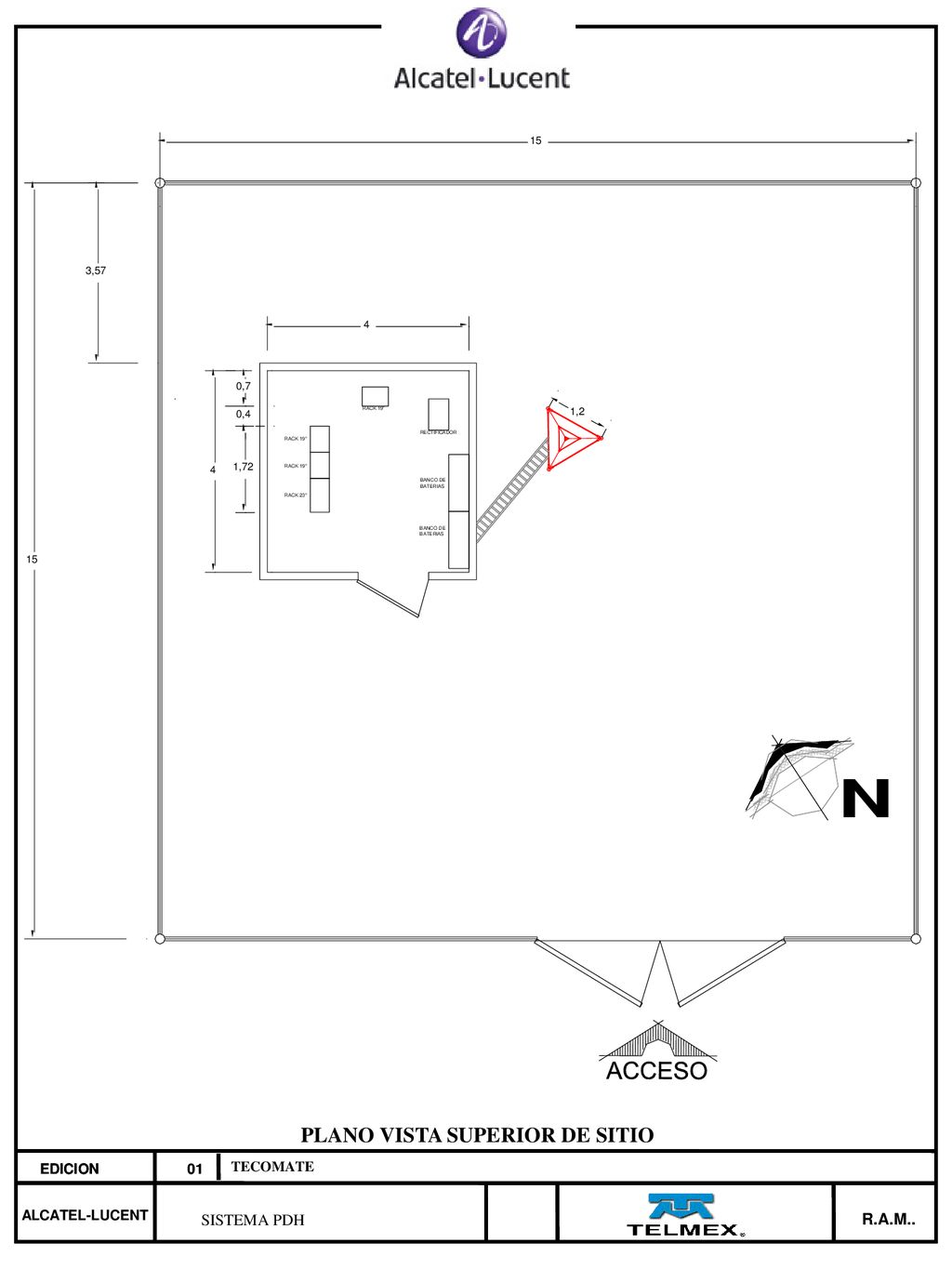

8 PLANO VISTA SUPERIOR DE SITIO
EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT SISTEMA PDH R.A.M..

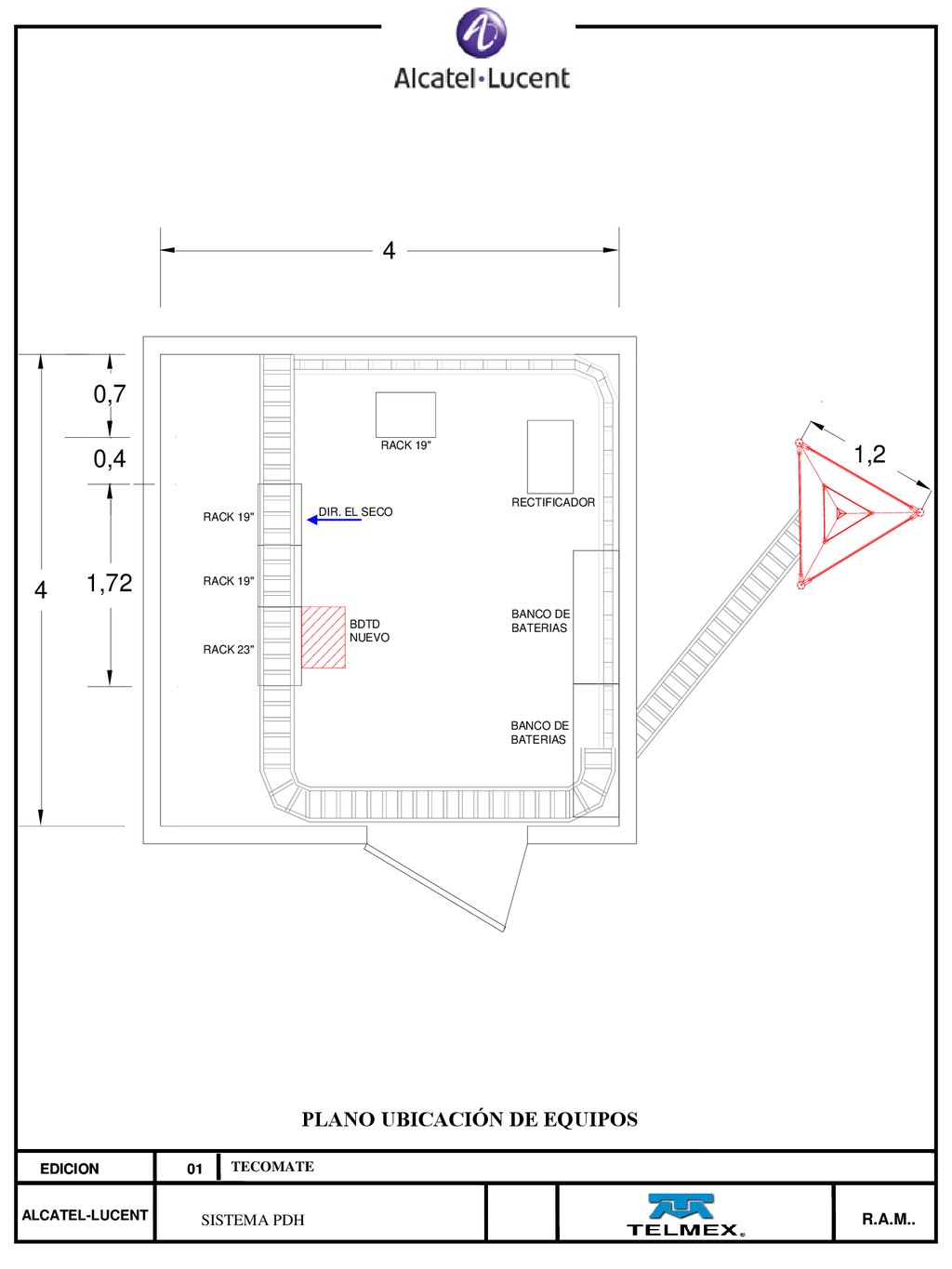

9 PLANO UBICACIÓN DE EQUIPOS
EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT SISTEMA PDH R.A.M..

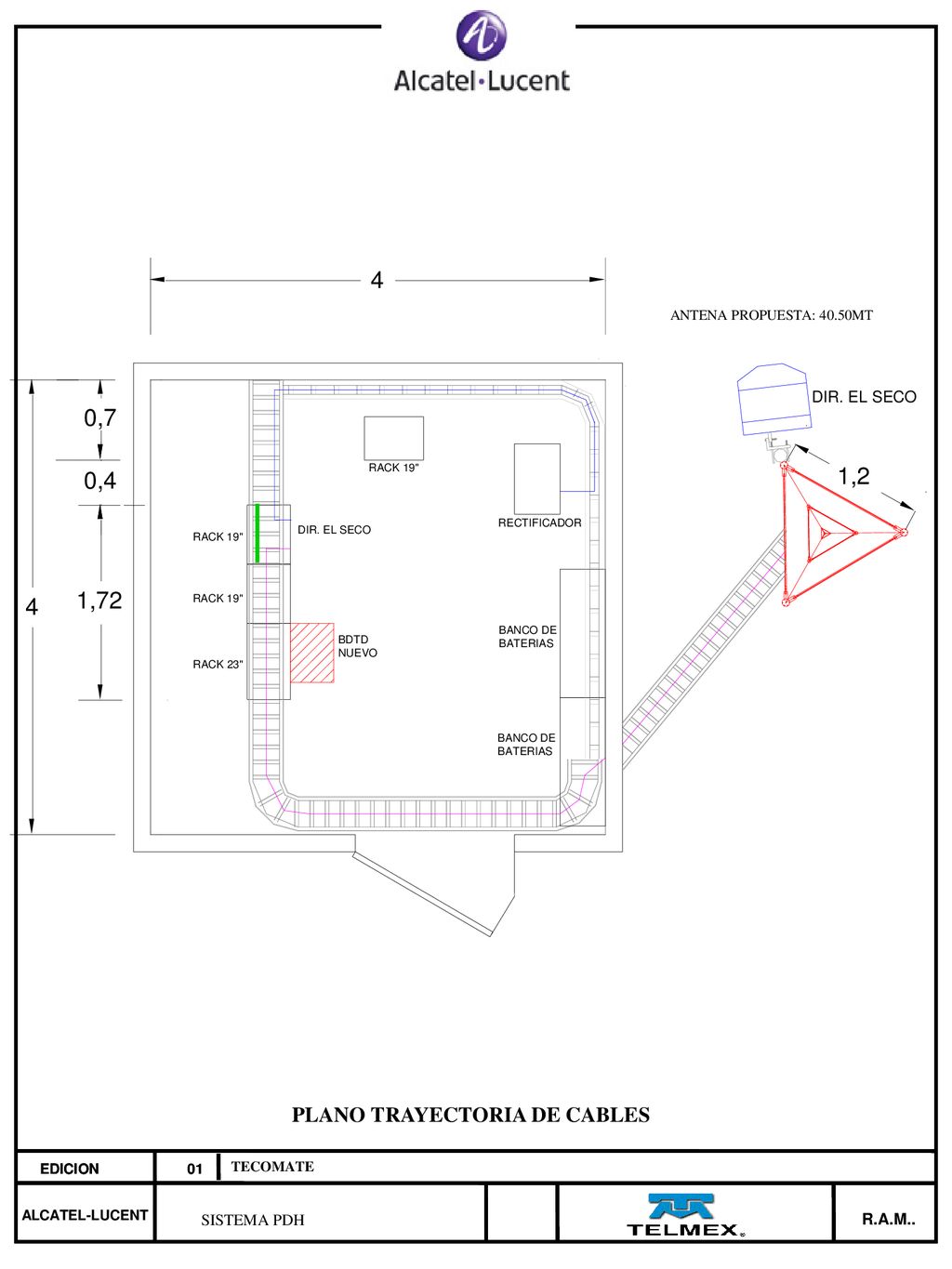

10 PLANO TRAYECTORIA DE CABLES
ANTENA PROPUESTA: 40.50MT PLANO TRAYECTORIA DE CABLES EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT SISTEMA PDH R.A.M..

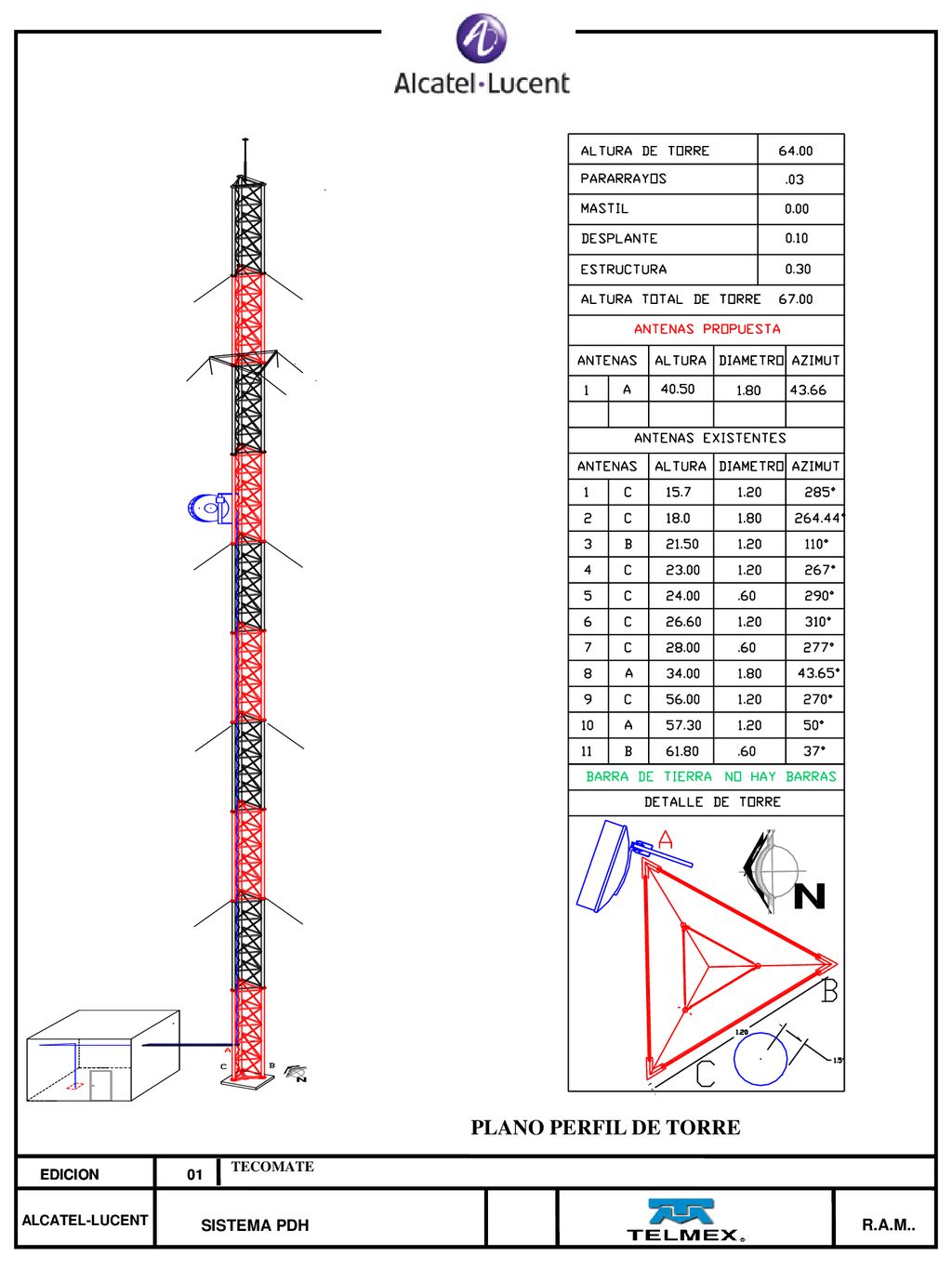

11 PLANO PERFIL DE TORRE SISTEMA PDH R.A.M.. EDICION EDICION 01 01
TECOMATE ALCATEL-LUCENT SISTEMA PDH R.A.M..

12 FRENTE DE PANEL DE FUSIBLES

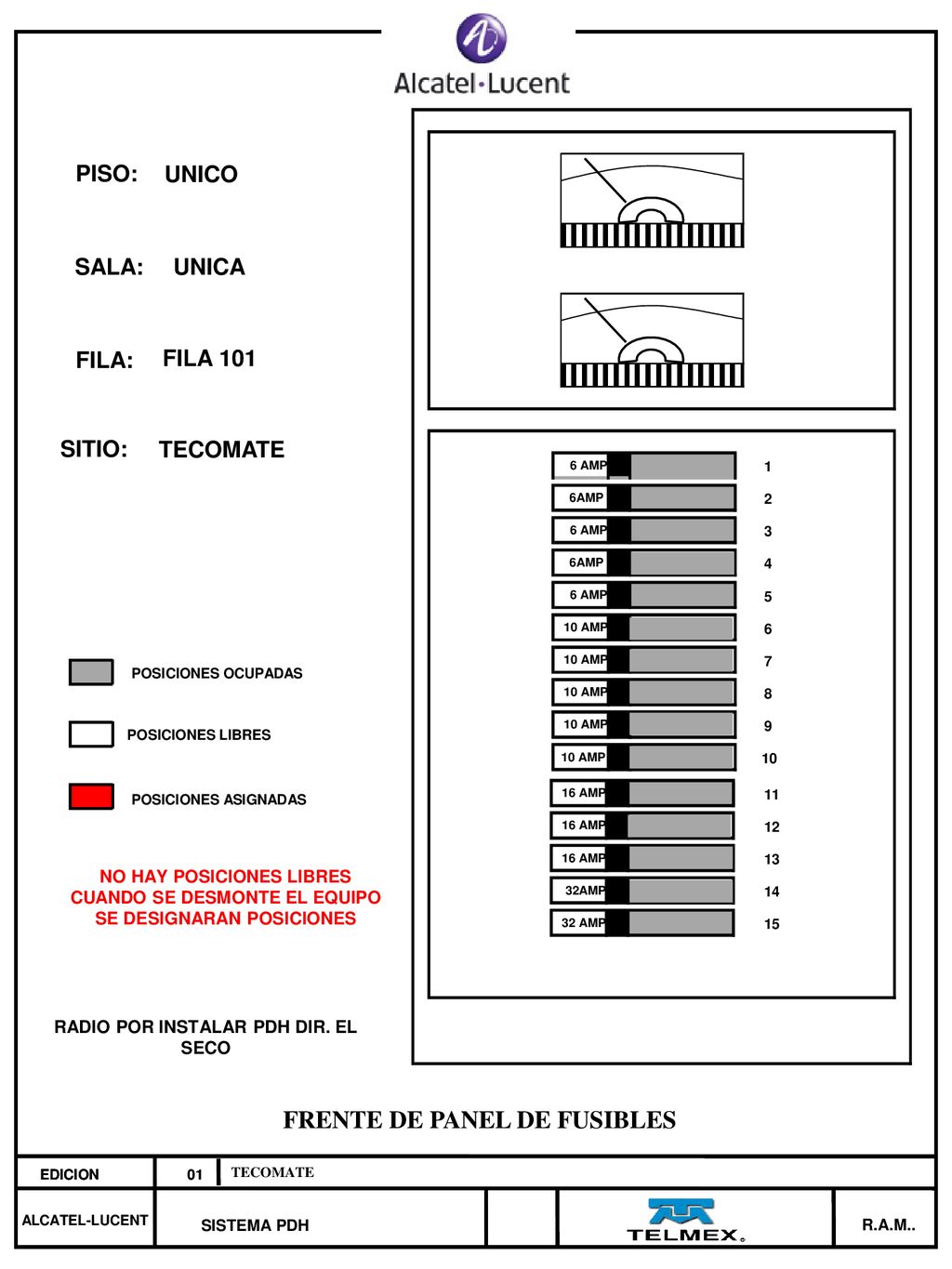

PISO: UNICO SALA: UNICA FILA: FILA 101 SITIO: TECOMATE 6 AMP 1 6AMP 2 6 AMP 3 6AMP 4 6 AMP 5 10 AMP 6 10 AMP 7 POSICIONES OCUPADAS 10 AMP 8 10 AMP 9 POSICIONES LIBRES 10 AMP 10 POSICIONES ASIGNADAS 16 AMP 11 16 AMP 12 16 AMP 13 NO HAY POSICIONES LIBRES CUANDO SE DESMONTE EL EQUIPO SE DESIGNARAN POSICIONES 32AMP 14 32 AMP 15 RADIO POR INSTALAR PDH DIR. EL SECO FRENTE DE PANEL DE FUSIBLES EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT SISTEMA PDH R.A.M..

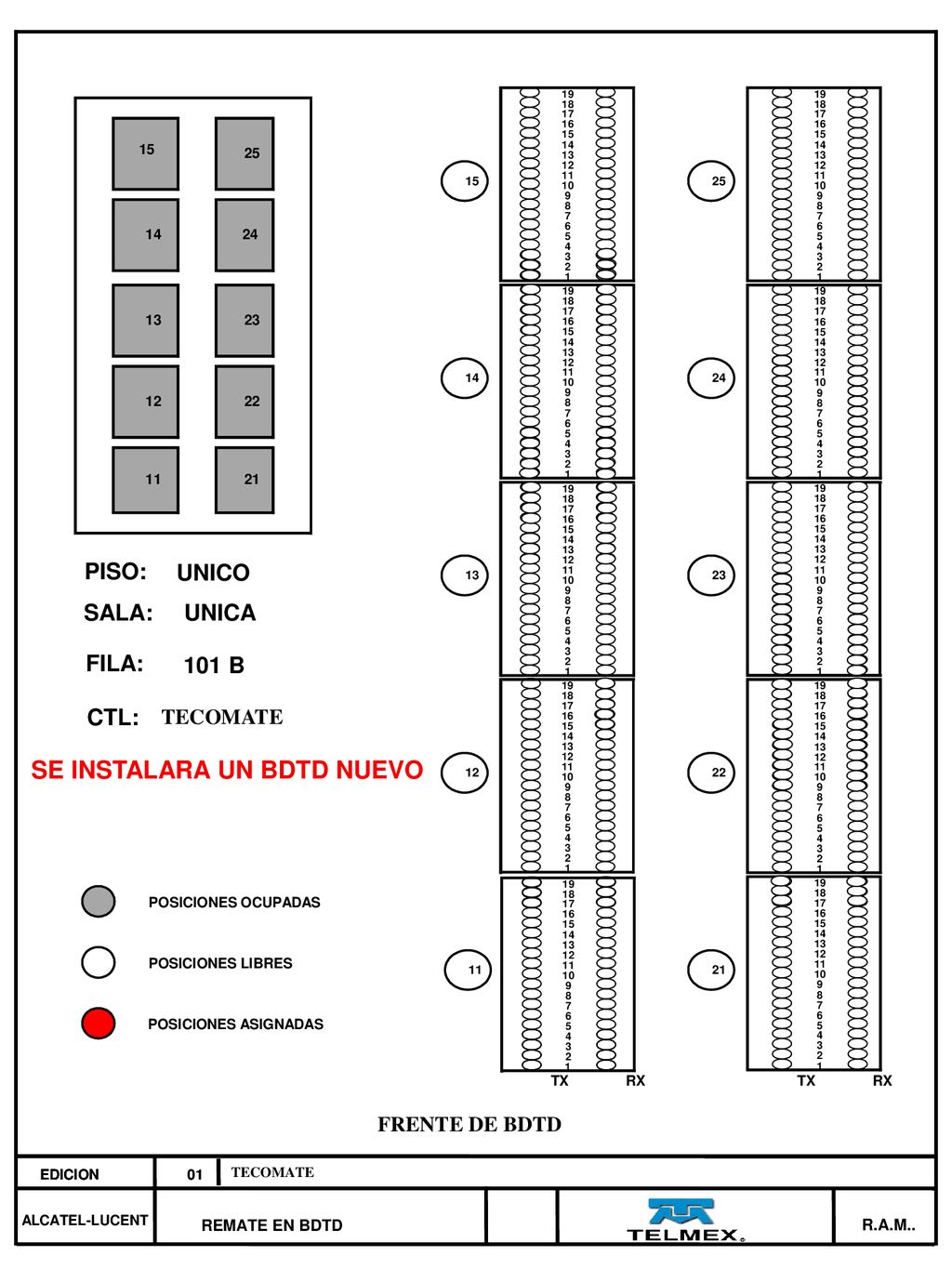

13 SE INSTALARA UN BDTD NUEVO
19 19 18 18 17 17 16 16 15 15 15 25 14 14 13 13 12 12 15 11 25 11 10 10 9 9 8 8 7 7 14 24 6 6 5 5 4 4 3 3 2 2 1 1 19 19 18 18 13 23 17 17 16 16 15 15 14 14 13 13 12 12 14 11 11 10 24 10 12 22 9 9 8 8 7 7 6 6 5 5 4 4 3 3 2 2 11 21 1 1 19 19 18 18 17 17 16 16 15 15 14 14 13 13 PISO: UNICO 12 12 13 11 23 11 10 10 9 9 SALA: UNICA 8 8 7 7 6 6 5 5 4 4 FILA: 101 B 3 3 2 2 1 1 19 19 18 18 CTL: TECOMATE 17 17 16 16 15 15 14 14 13 13 SE INSTALARA UN BDTD NUEVO 12 12 12 11 10 22 11 10 9 9 8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 19 19 POSICIONES OCUPADAS 18 18 17 17 16 16 15 15 14 14 13 13 POSICIONES LIBRES 12 12 11 11 21 11 10 10 9 9 8 8 7 7 POSICIONES ASIGNADAS 6 6 5 5 4 4 3 3 2 2 1 1 TX RX TX RX FRENTE DE BDTD EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REMATE EN BDTD R.A.M..

14 EQUIPO ALCATEL POR INSTALAR

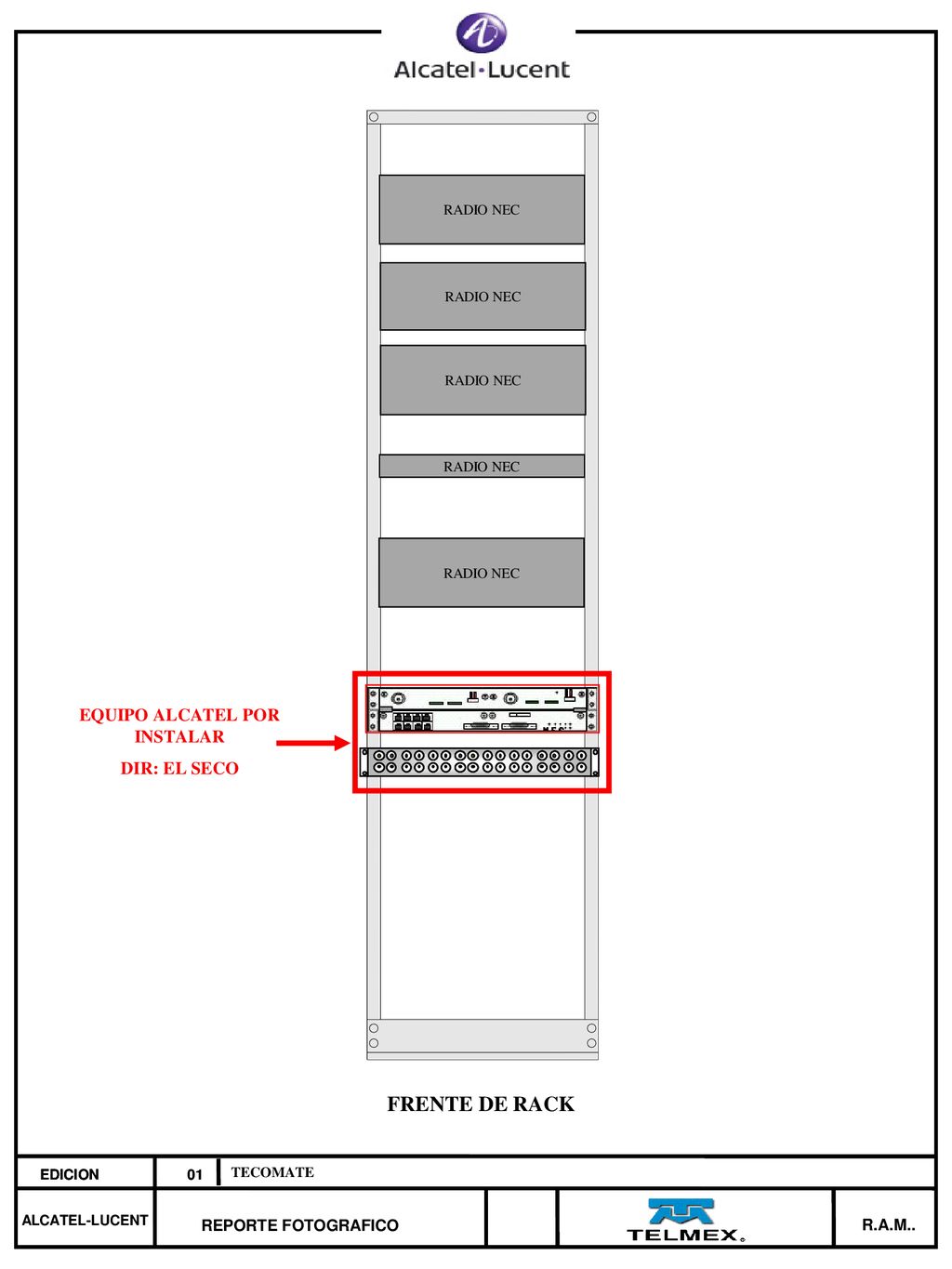

RADIO NEC RADIO NEC RADIO NEC RADIO NEC RADIO NEC EQUIPO ALCATEL POR INSTALAR DIR: EL SECO FRENTE DE RACK EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

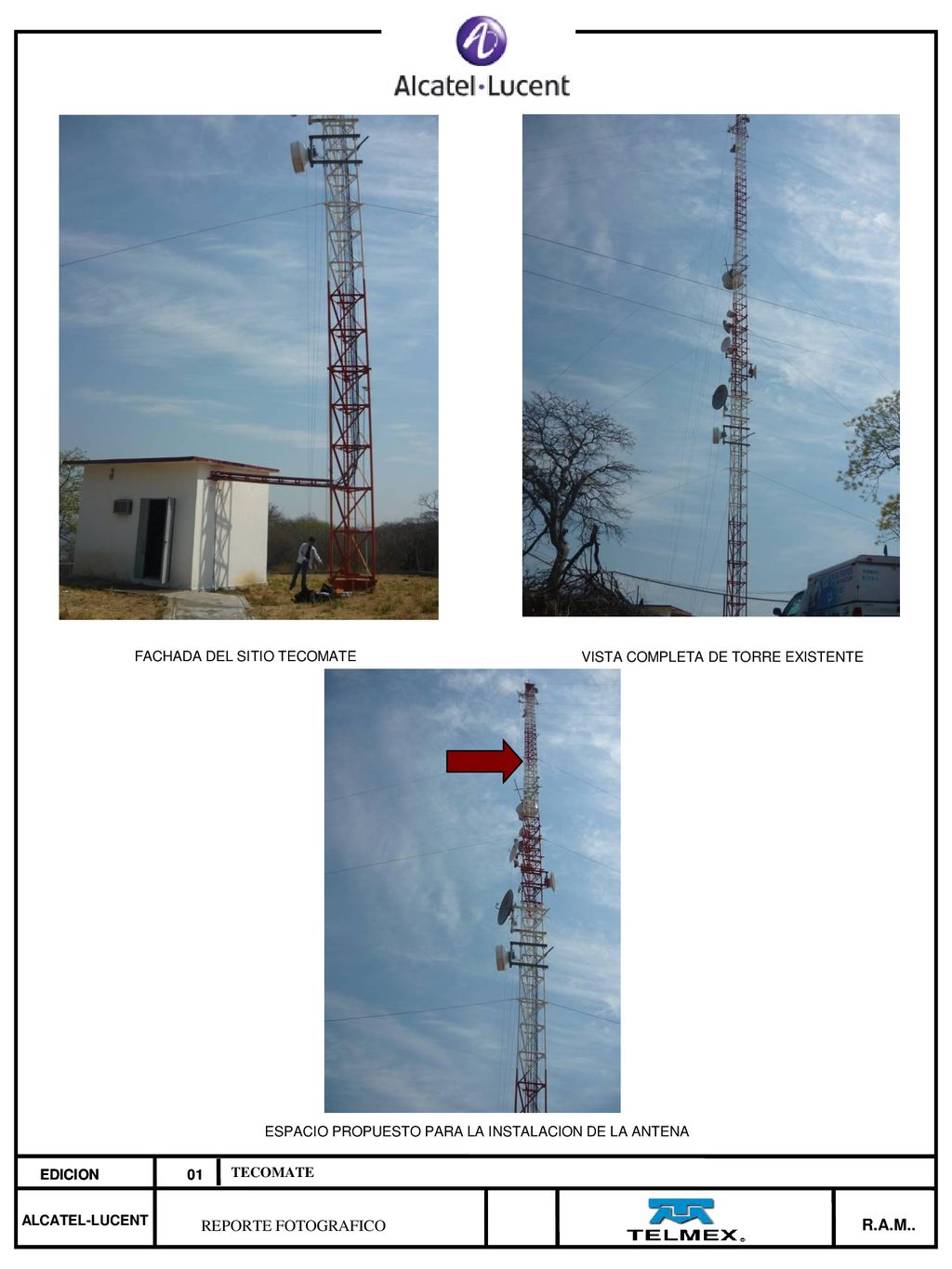

15 REPORTE FOTOGRAFICO R.A.M.. FACHADA DEL SITIO TECOMATE
VISTA COMPLETA DE TORRE EXISTENTE ESPACIO PROPUESTO PARA LA INSTALACION DE LA ANTENA EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

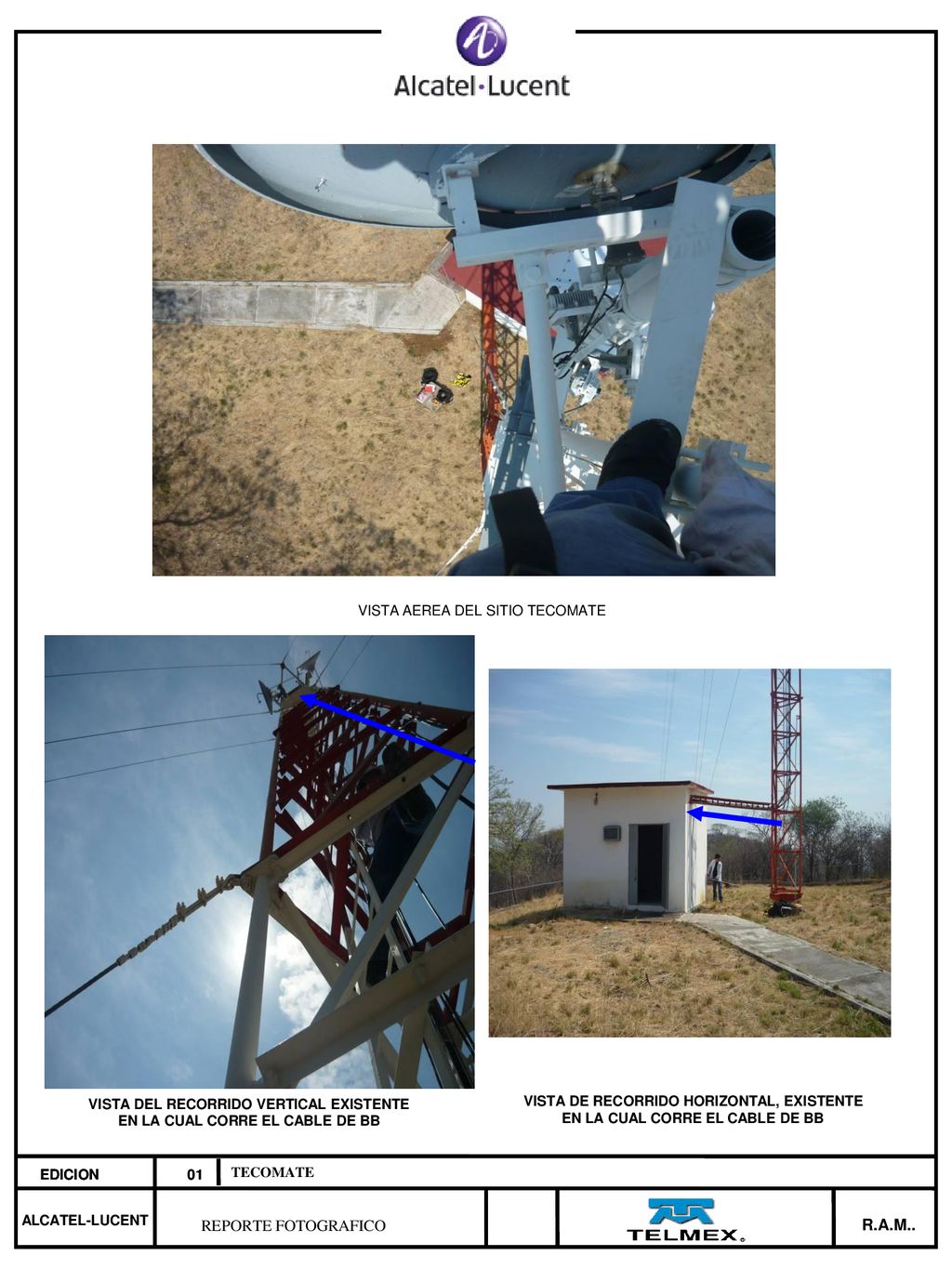

16 REPORTE FOTOGRAFICO R.A.M.. VISTA AEREA DEL SITIO TECOMATE
VISTA DE RECORRIDO HORIZONTAL, EXISTENTE EN LA CUAL CORRE EL CABLE DE BB VISTA DEL RECORRIDO VERTICAL EXISTENTE EN LA CUAL CORRE EL CABLE DE BB EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

17 TRAYECTORIA DE BANDA BASE

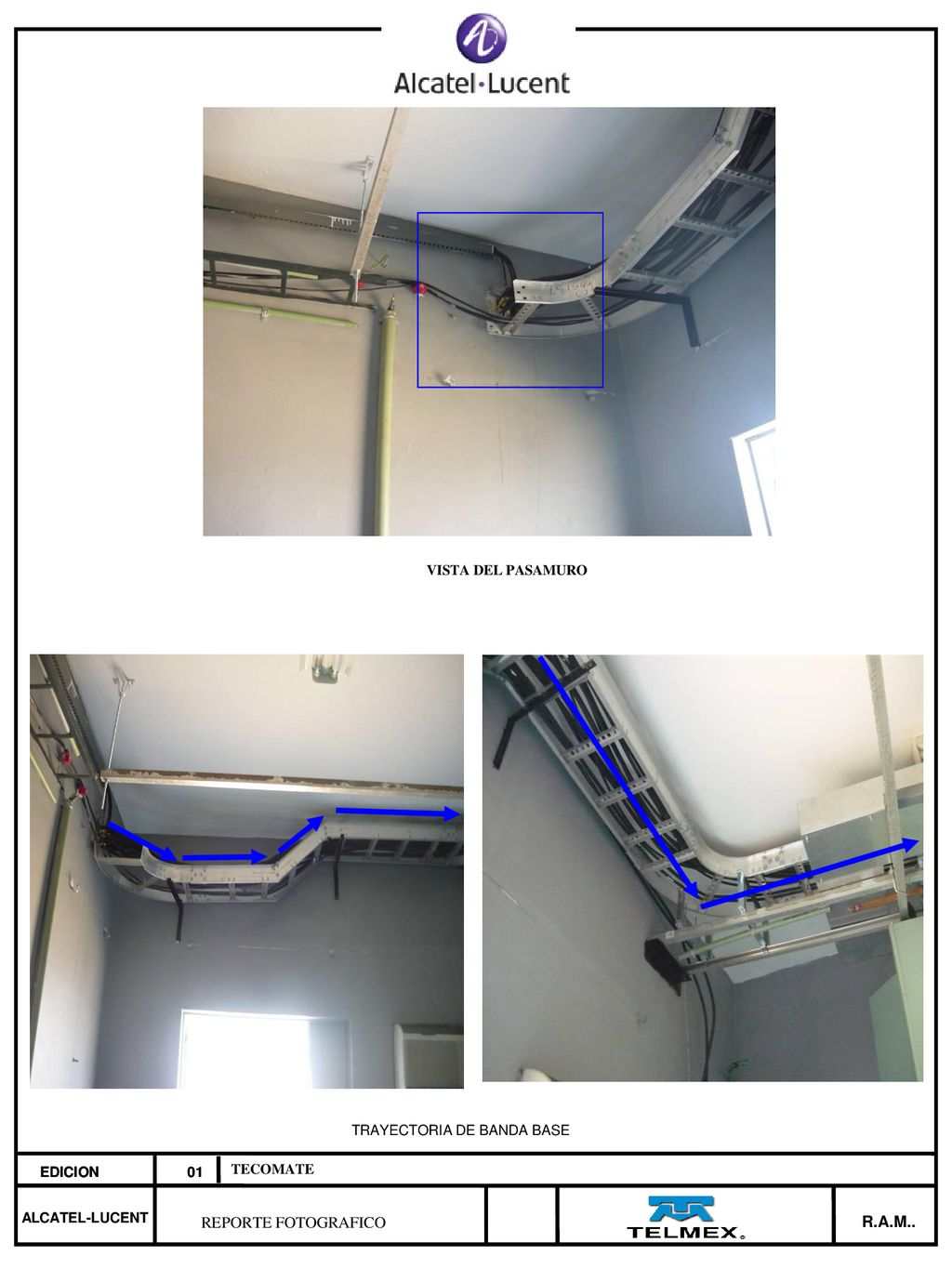

VISTA DEL PASAMURO TRAYECTORIA DE BANDA BASE EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

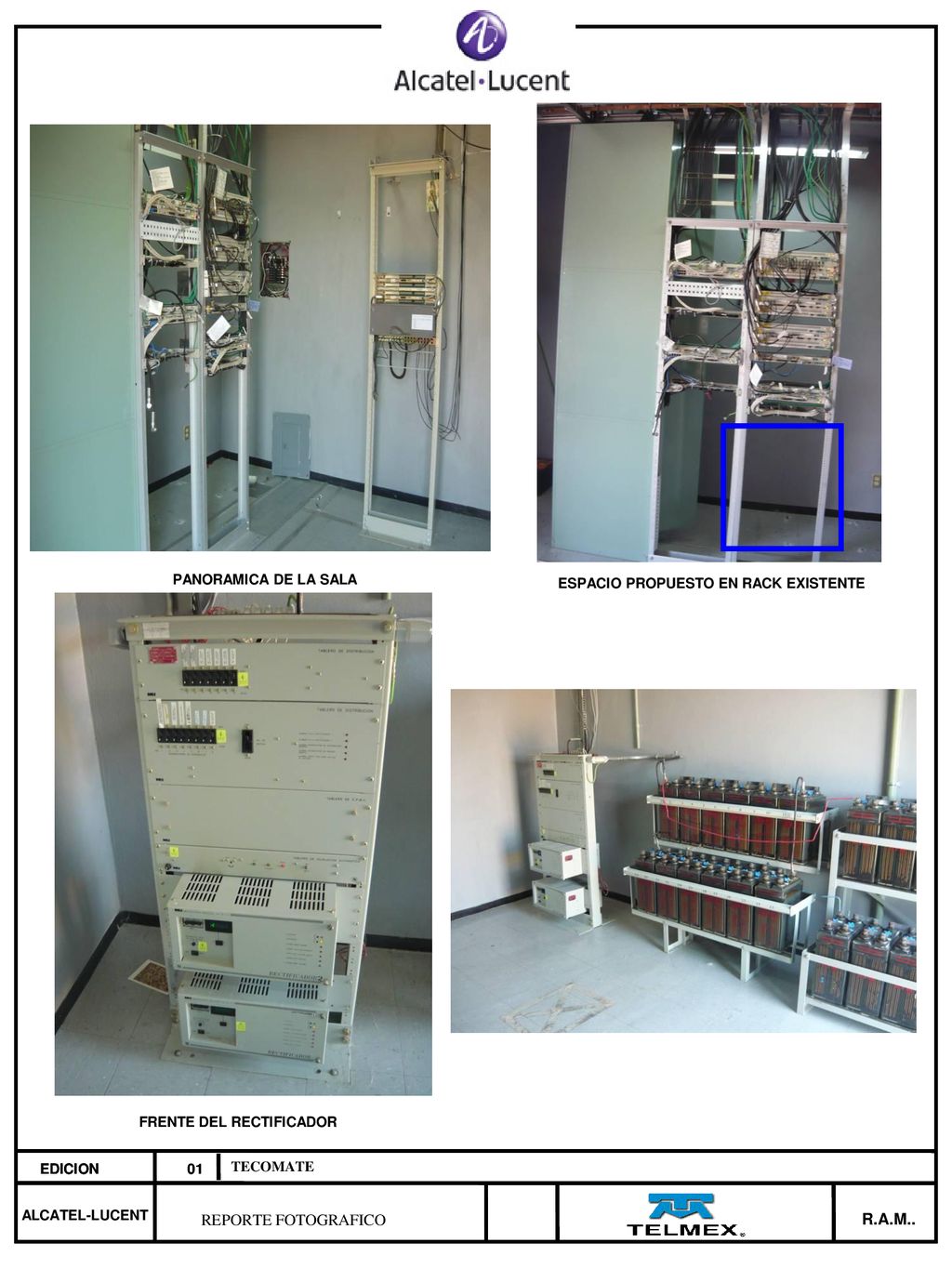

18 ESPACIO PROPUESTO EN RACK EXISTENTE FRENTE DEL RECTIFICADOR
PANORAMICA DE LA SALA ESPACIO PROPUESTO EN RACK EXISTENTE FRENTE DEL RECTIFICADOR EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..

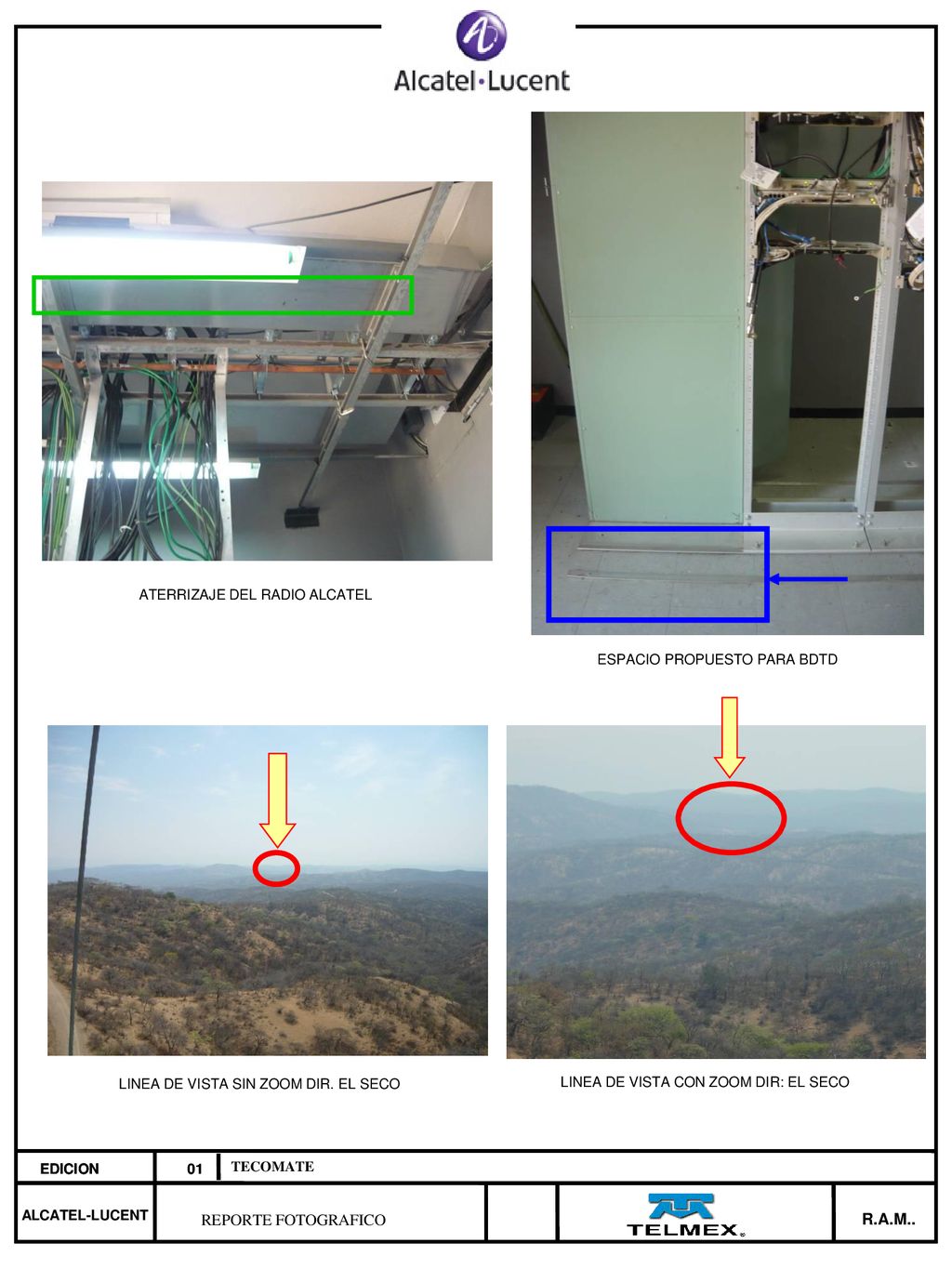

19 REPORTE FOTOGRAFICO R.A.M.. ATERRIZAJE DEL RADIO ALCATEL
ESPACIO PROPUESTO PARA BDTD LINEA DE VISTA SIN ZOOM DIR. EL SECO LINEA DE VISTA CON ZOOM DIR: EL SECO EDICION EDICION 01 01 TECOMATE ALCATEL-LUCENT REPORTE FOTOGRAFICO R.A.M..
