INVESTIGACION : CABLE ESTRUCRURADO

Presentación del tema: "INVESTIGACION : CABLE ESTRUCRURADO"— Transcripción de la presentación:

1 INVESTIGACION : CABLE ESTRUCRURADO
LUISA FERNANDA RAMIREZ JUAN DAVID AGUDELO MARILYN PARRA MONSALVE Angie Carolina restrepo Leidy Suarez miranda Manuela rogriguez 11.1

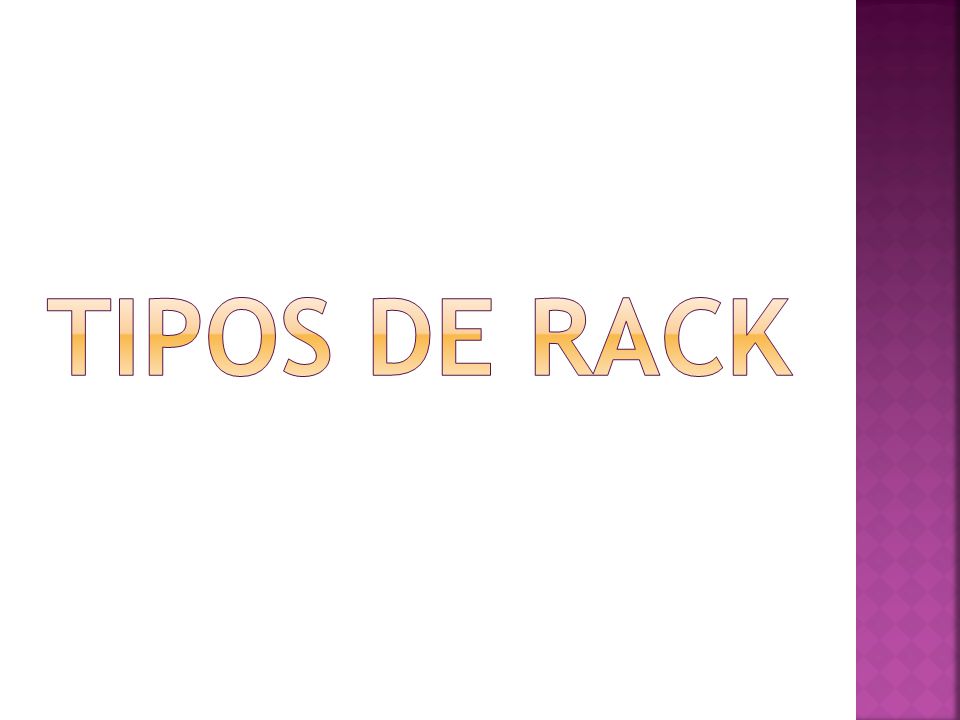

2 TIPOS DE RACK

3 Brackets o rack de pared: Se denominan así a las estructuras abiertas que se montan sobre la pared, este tipo de bastidor puede tener las siguientes características, es importante destacar que el ancho del bastidor está estandarizado a 19" o 48.26cm.

4 Rack de piso: Se denominan así a las estructuras abiertas que son ancladas al piso, por eso es posible contar con bastidores de mayor tamaño, en este caso no es necesario considerar la profundidad a diferencia de los bastidores (brackets o racks de pared).

5  Gabinetes de pared: Los gabinetes de pared cuentan con un marco posterior con bisagra y chapa con llave que permite abrir el armazón principal por la parte posterior facilitando la labor de anclaje, luego de realizado el trabajo se coloca la llave para una mayor seguridad, adicionalmente cuenta con una puerta frontal con llave y cristal de seguridad que permite ver el interior del gabinete.

6  Gabinetes de piso: Los gabinetes de piso son estructuras metálicas muy funcionales para alojar los dispositivos de red, vienen en diferentes tamaños y profundidades así como en grosor de la lámina metálica, por lo cual es posible encontrar el gabinete adecuado para cada necesidad.

7 DEFINICION DE JACK Es el conector de plástico que esta al final del cable de red. Típicamente se compran sueltos y con una pinza ponchadora los aprietas fuertemente para que el jack se quede agarrado al cable y toque los filamentos del cable con el conector.

8 PATCH PANEL Es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema y además los puertos de conexión de los equipos activos de la red (Switch, Router, etc.)

9 FACE PLATE Es un plástico o una placa de metal, cubierta, o bisel en la cara (frente) de un dispositivo o de la superficie, tales como: Toma de corriente eléctrica (también conocida como una placa de pared, tapa de la salida, o tapa de la entrada)

10 CAJA DEXON Caja fabricada en material de Alta Resistencia, brinda extraordinarias condiciones mecanicas con un alto grado de proteccion a los mecanismos alojados en su interior.

11 DEFINICION DE CANALETAS Y SUS TIPOS

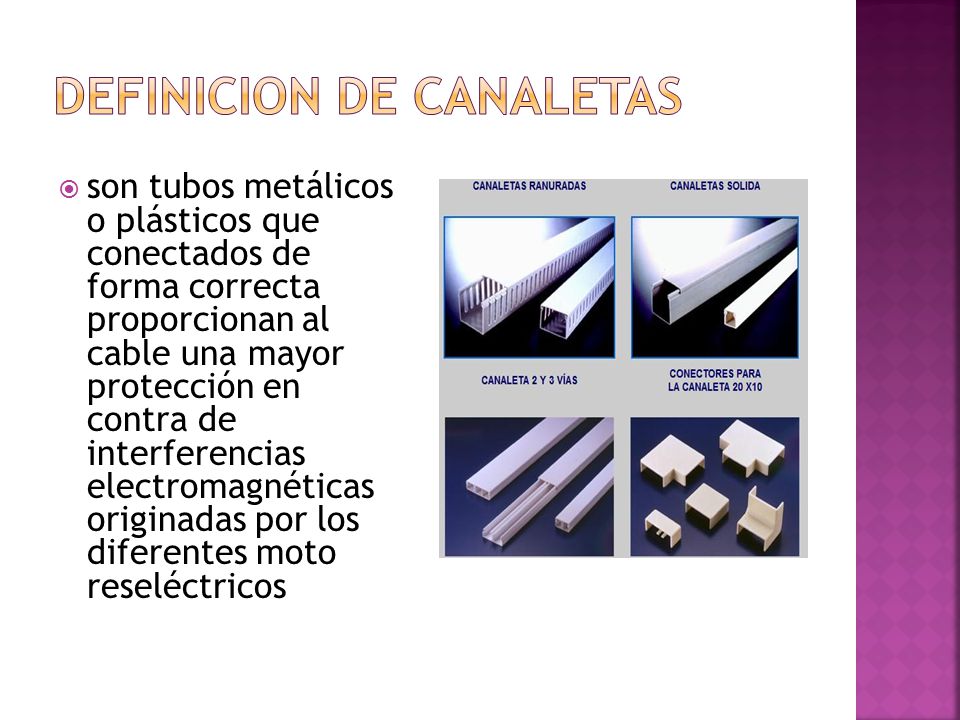

12 DEFINICION DE CANALETAS
son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes moto reseléctricos

13 TIPOS DE CANALETAS Canaletas tipo escaleras: Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones. Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5Mm. y 2.0 Mm. de espesor

14 Tipo Cerrada: Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo. Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos. Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.

15 Tipos Especiales: Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones. La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable

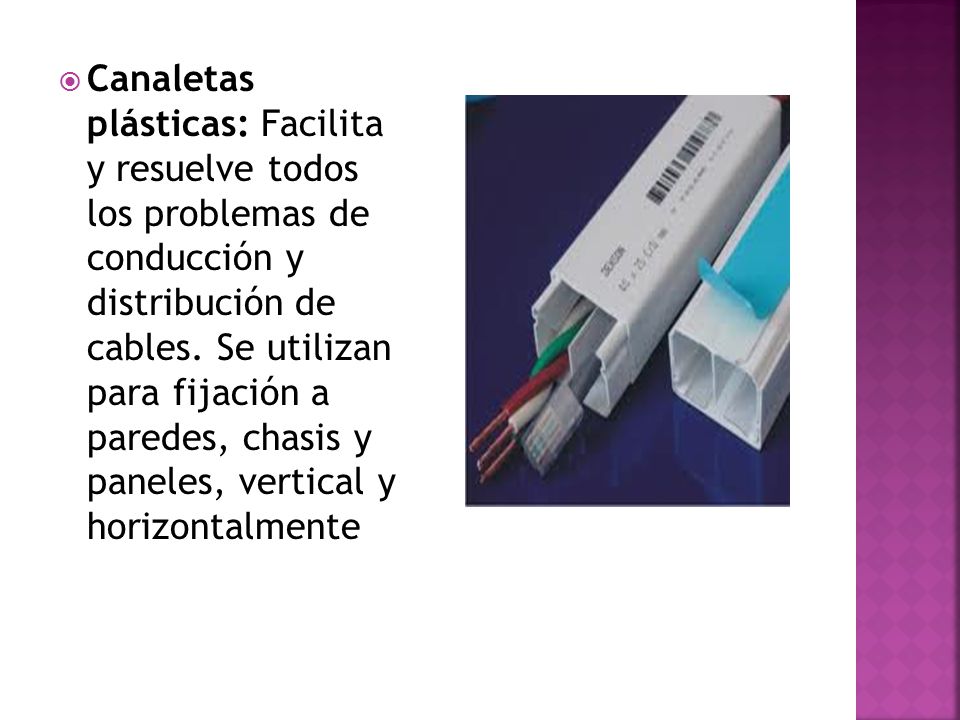

16 Canaletas plásticas: Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente

17 TIPOS DE TUBOS PARA CABLEADO

18 Tubo ECT Tubos anillados ligeros muy flexibles para la protección aislante y mecánica de cables en la instalación eléctrica de máquinas y equipos industriales de acuerdo con la norma EN (seguridad de las máquinas).

19 TUBOS AGT Tubos anillados medios muy flexibles para la protección aislante y mecánica de cables en la instalación eléctrica de máquinas y equipos industriales de acuerdo con la norma EN (seguridad de las máquinas) y en automoción.

20 TUBO STT Tubos anillados estándar flexibles para la protección aislante y mecánica de cables en la instalación eléctrica de máquinas y equipos industriales de acuerdo con la norma EN (seguridad de las máquinas) para automoción y material rodante.

21 Tubo PST Tubos anillados reforzados semiflexibles para la protección aislante y mecánica de cables en la instalación eléctrica de maquinaria pesada y equipos industriales de acuerdo con la norma EN (seguridad de las máquinas) y para material rodante.

22 Tubo VFT Dimensiones en mm tubos anillados extra flexibles para la conducción y aislamiento de cables en instalaciones eléctricas que requieren una aplicación dinámica de acuerdo con la norma EN (seguridad de las máquinas).

23 Tubo RBT Excepto DN 70 y 95 Otras longitudes consultar Tubos anillados súper flexibles para la protección aislante y mecánica de cables en la instalación eléctrica de aplicaciones dinámicas con gran movilidad como robótica y automatización, para ambientes muy secos y para baja temperatura.

24 Tubo IRT PERFIL PATENTADO Tubo HRT Dimensiones en mm
Tubos anillados flexibles con excelentes propiedades de protección contra el fuego para la protección aislante mecánica de cables en la instalación eléctrica sobre todo en el interior de ferrocarriles, túneles o estaciones subterráneas y en instalaciones en general donde se precise una especial resistencia al fuego.

25 TUBO HRT Tubos anillados flexibles con alta resistencia al impacto a temperaturas bajas y buena resistencia a la intemperie para la protección aislante mecánica de cables en la instalación eléctrica sobre todo en la parte inferior de vagones de ferrocarril y en general en aplicaciones estáticas de maquinaria con trabajo agresivo a la intemperie.
