1 UNIVERSIDAD VERACRUZANA CAMPUS POZA RICA -TUXPAN
FACULTAD DE MEDICINA CAMPUS POZA RICA -TUXPAN Electrocardiograma Nadia Evans vera cruz e.e.: cardiología

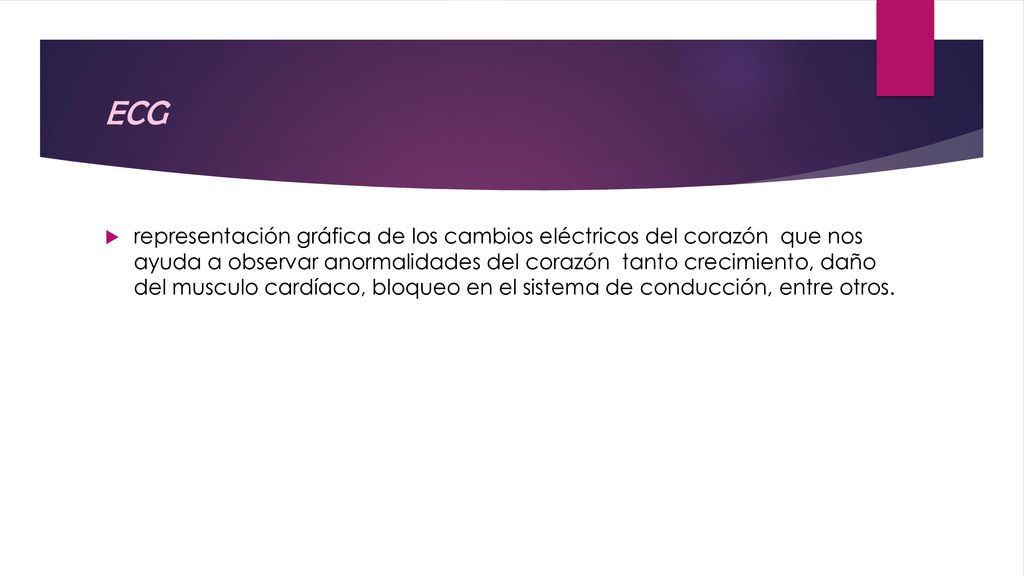

2 ECG representación gráfica de los cambios eléctricos del corazón  que nos ayuda a observar anormalidades del corazón  tanto crecimiento, daño del musculo cardíaco, bloqueo en el sistema de conducción, entre otros.

3 Características del papel electrocardiográfico
Plegado en z Rollo

4 PAPEL MILIMETRADO

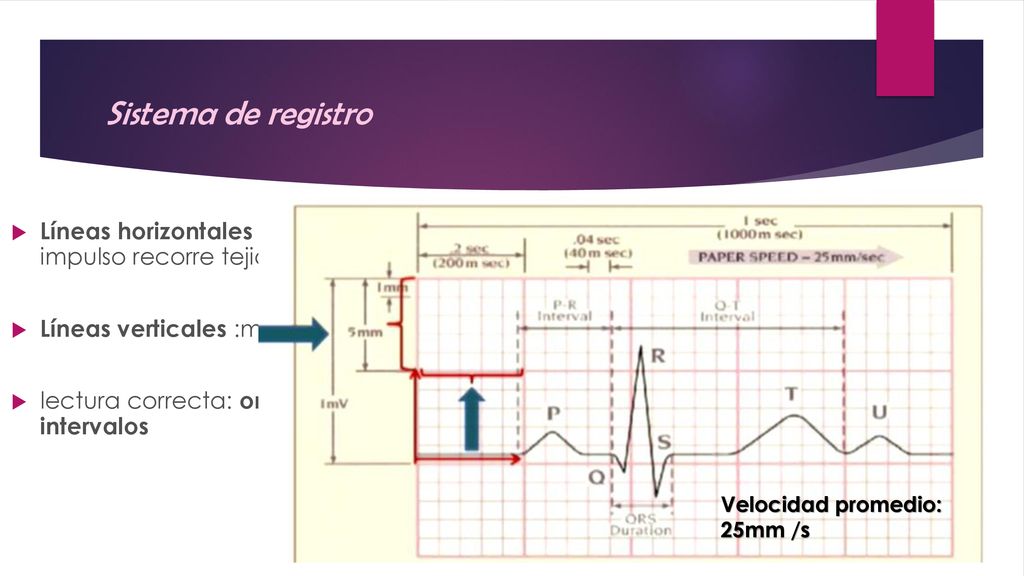

5 Sistema de registro Líneas horizontales :tiempo que el impulso recorre tejido cardiaco. Líneas verticales :magnitud impulso lectura correcta: ondas, segmentos e intervalos Velocidad promedio: 25mm /s

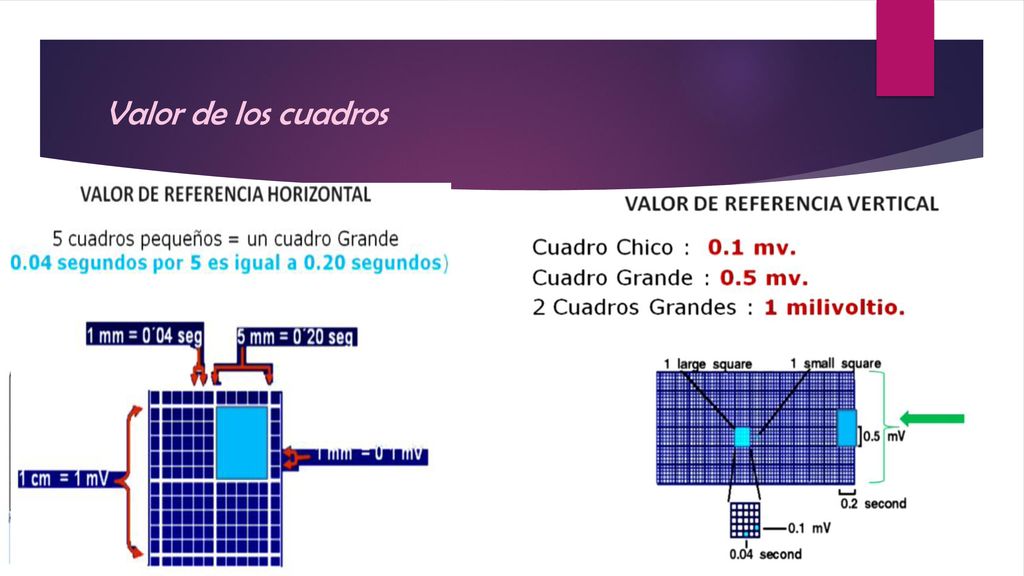

6 Valor de los cuadros

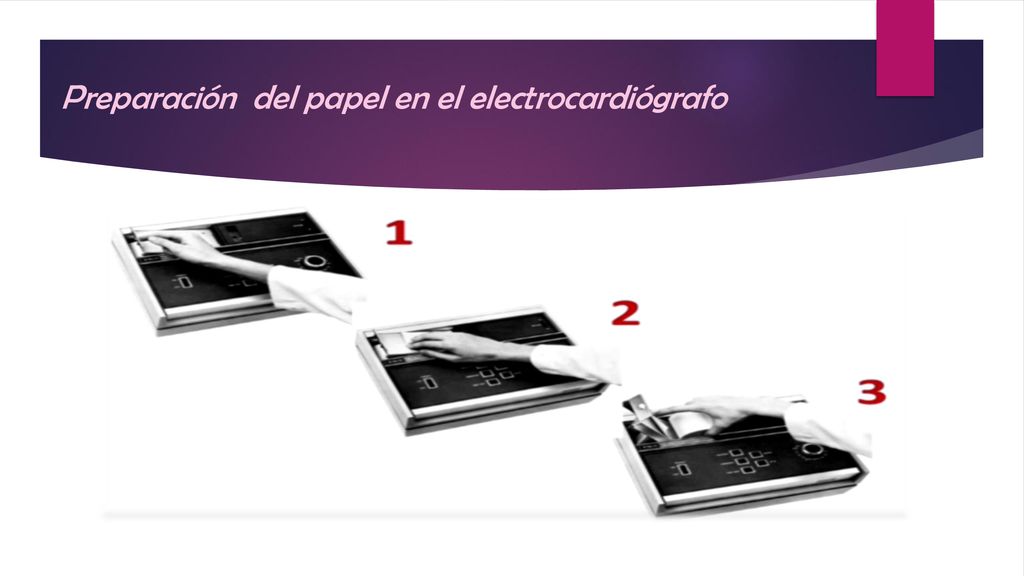

7 Preparación del papel en el electrocardiógrafo

8 Ondas, segmentos e intervalos

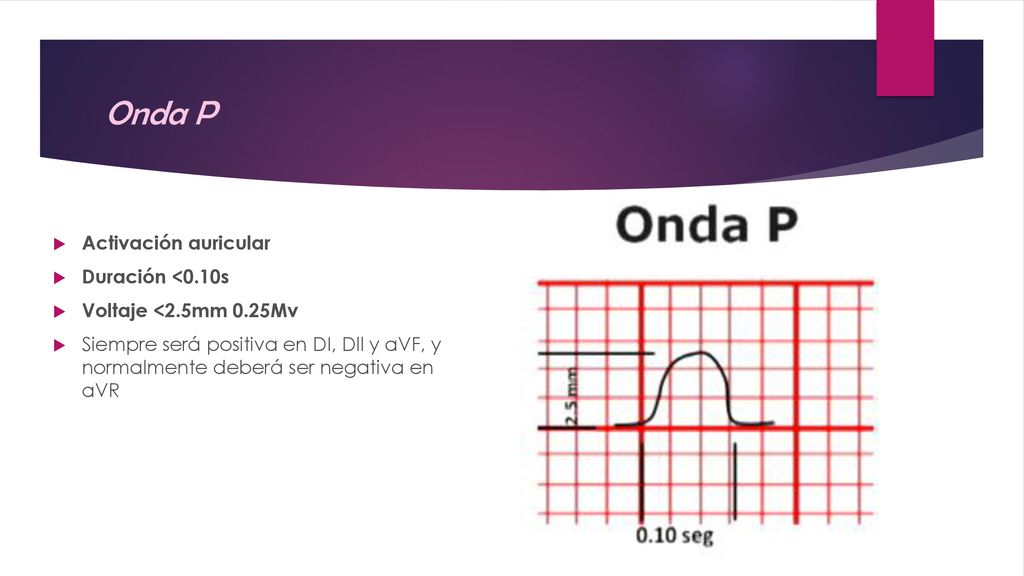

9 Onda P Activación auricular Duración <0.10s
Voltaje <2.5mm 0.25Mv Siempre será positiva en DI, Dll y aVF, y normalmente deberá ser negativa en aVR

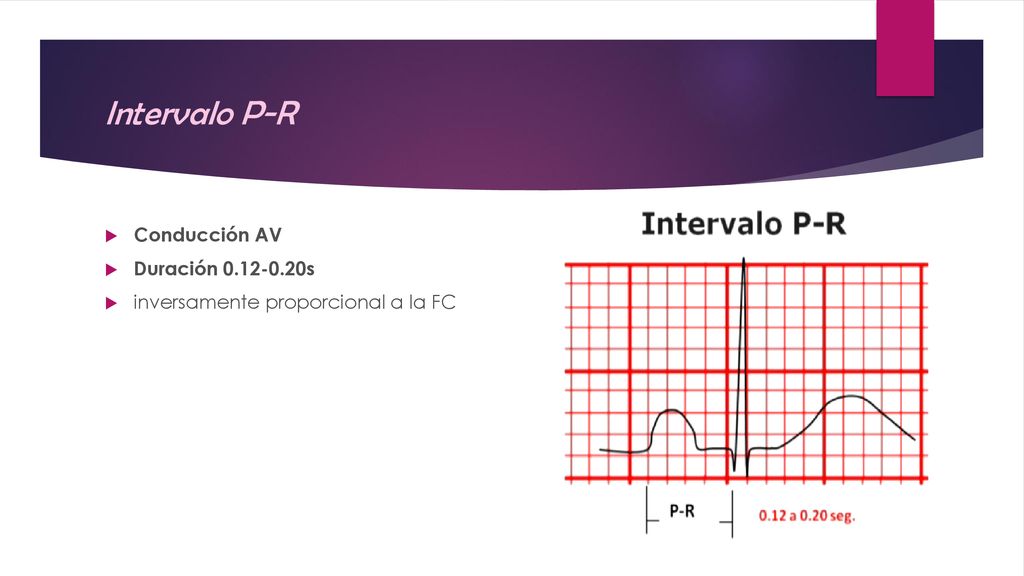

10 Intervalo P-R Conducción AV Duración 0.12-0.20s
inversamente proporcional a la FC

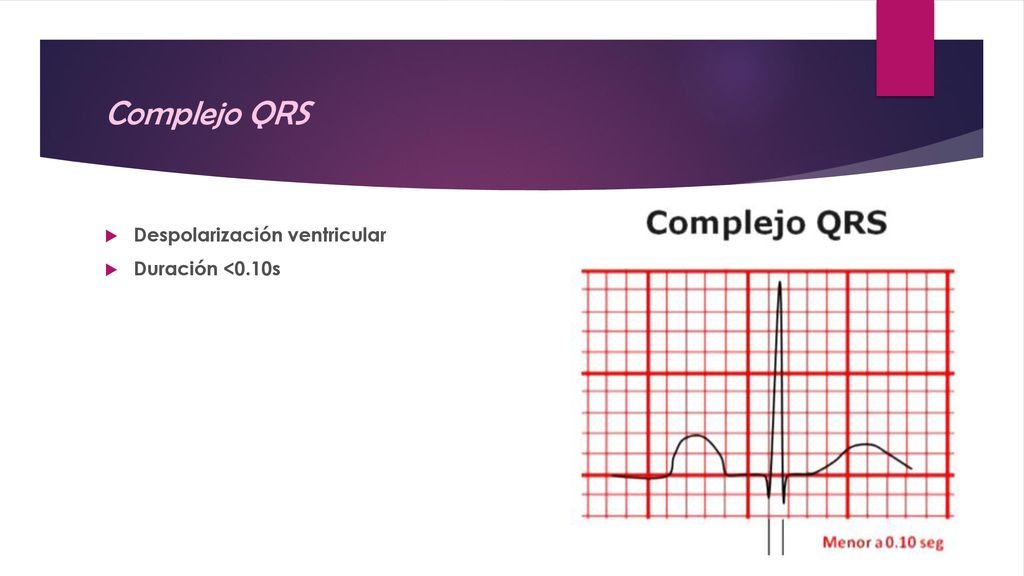

11 Complejo QRS Despolarización ventricular Duración <0.10s

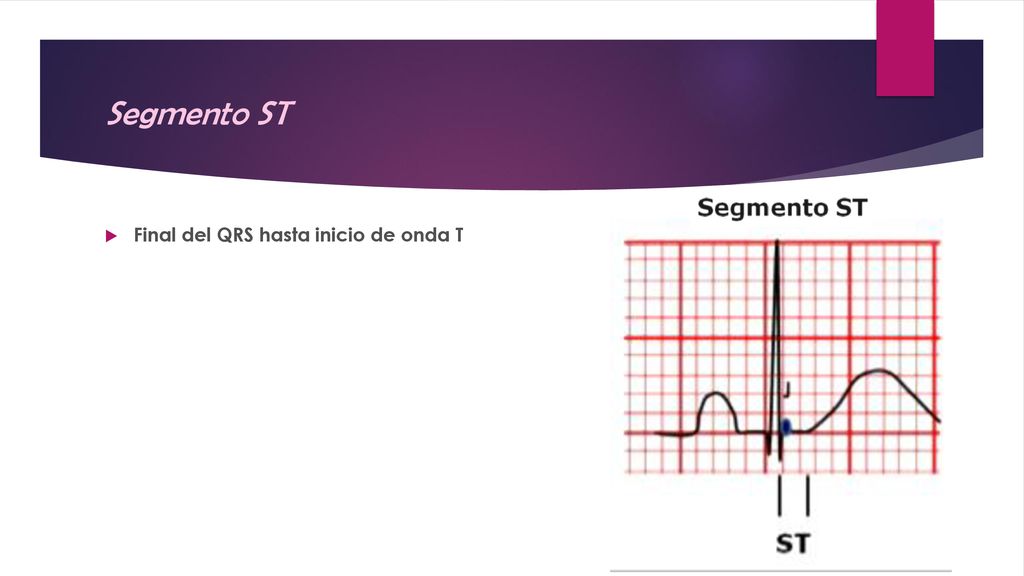

12 Segmento ST Final del QRS hasta inicio de onda T

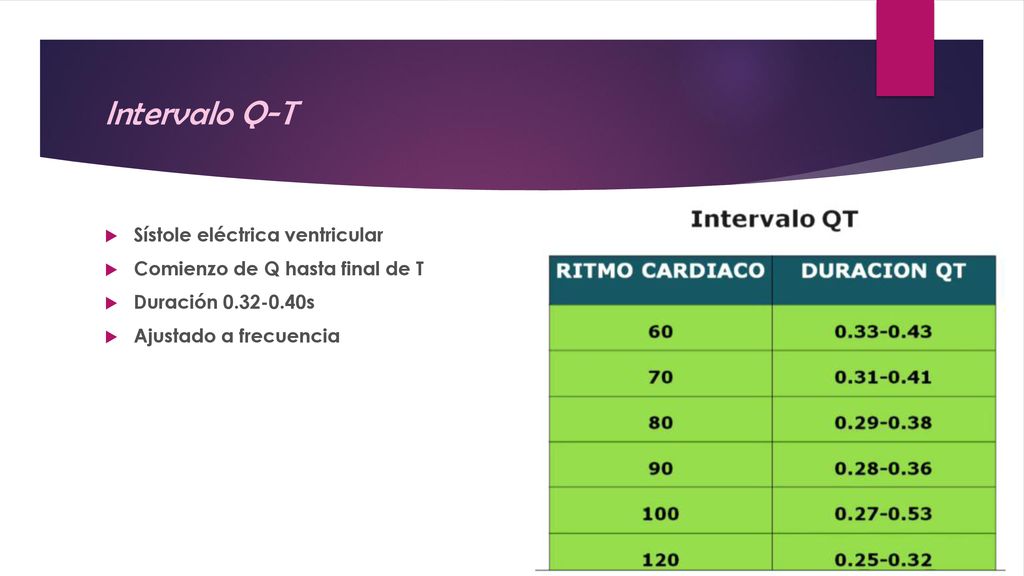

13 Intervalo Q-T Sístole eléctrica ventricular
Comienzo de Q hasta final de T Duración s Ajustado a frecuencia

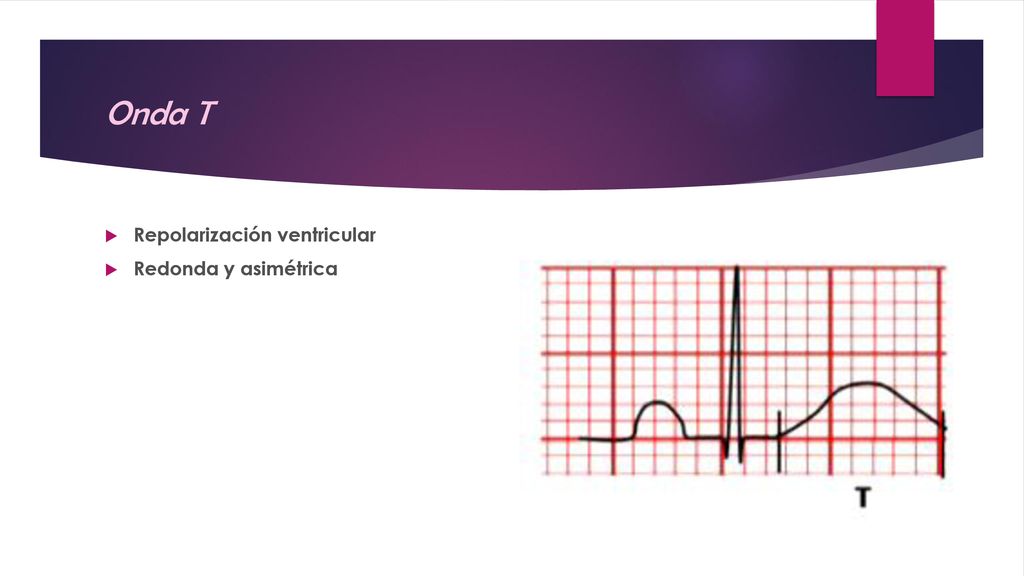

14 Onda T Repolarización ventricular Redonda y asimétrica

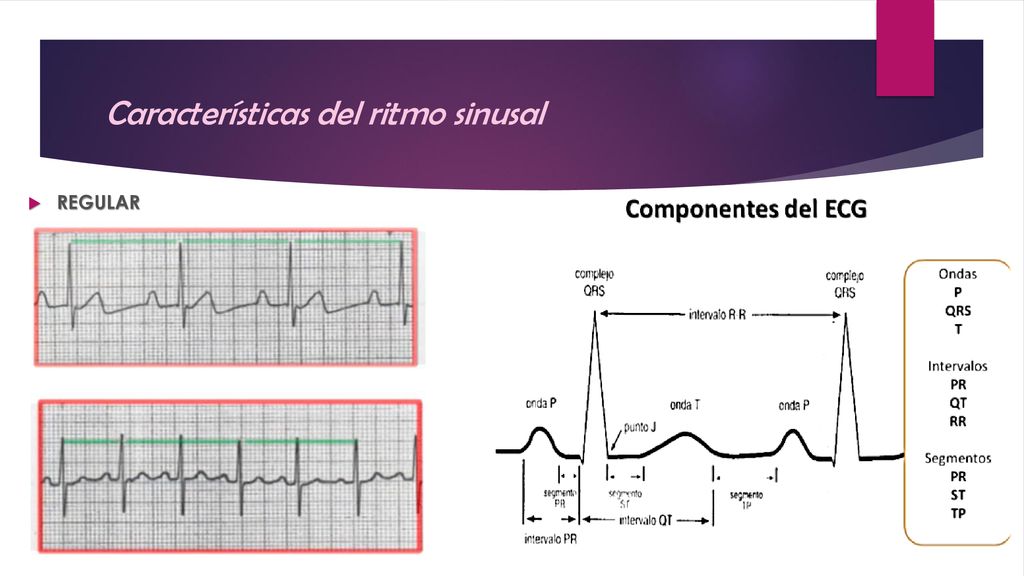

15 Características del ritmo sinusal
REGULAR

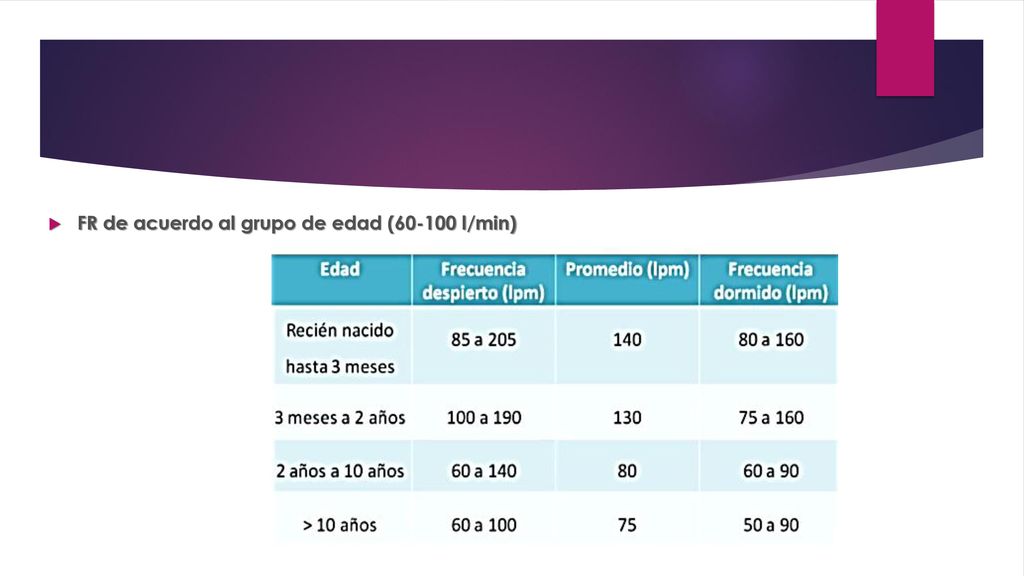

16 FR de acuerdo al grupo de edad (60-100 l/min)

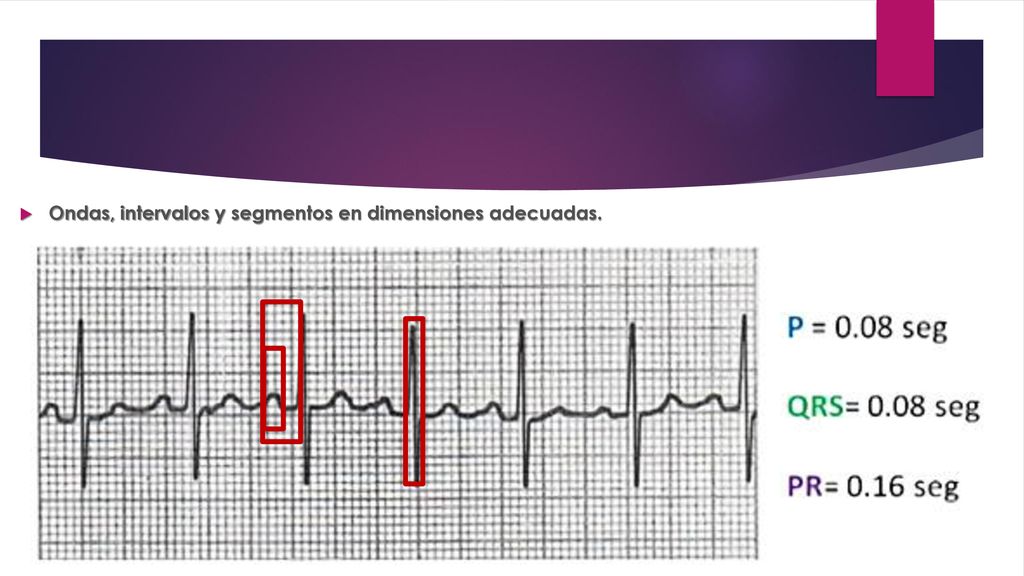

17 Ondas, intervalos y segmentos en dimensiones adecuadas.

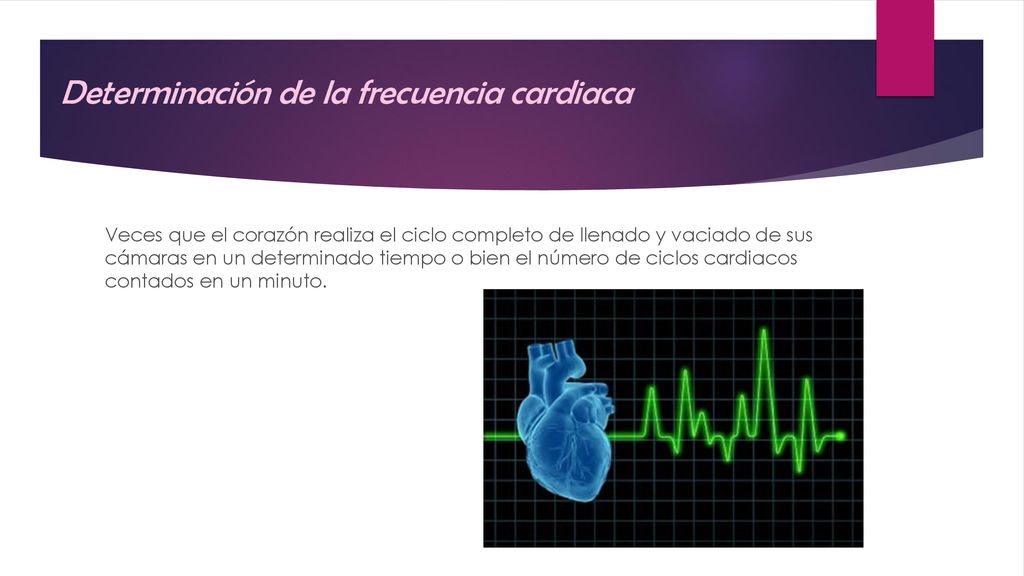

18 Determinación de la frecuencia cardiaca
Veces que el corazón realiza el ciclo completo de llenado y vaciado de sus cámaras en un determinado tiempo o bien el número de ciclos cardiacos contados en un minuto.

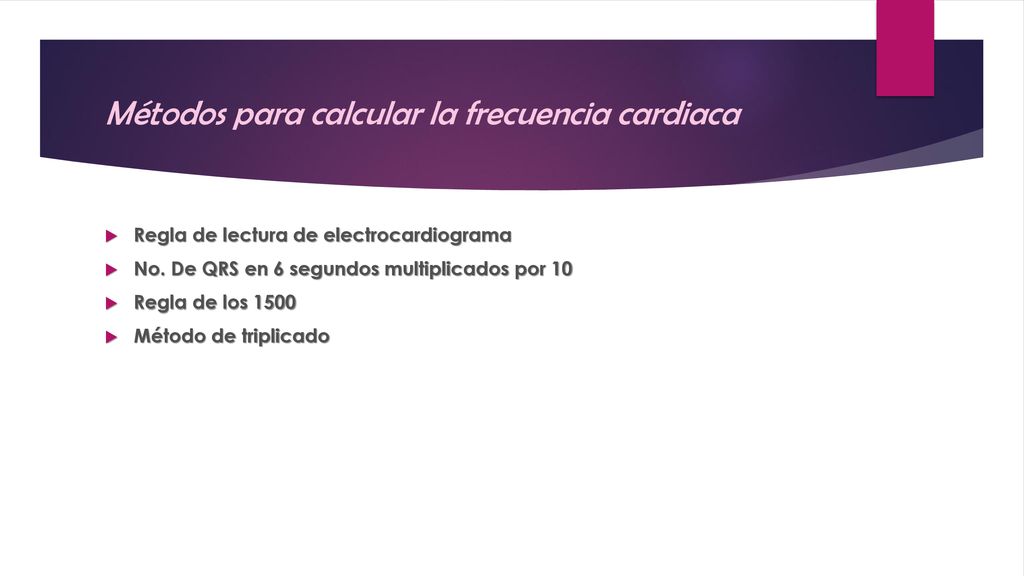

19 Métodos para calcular la frecuencia cardiaca
Regla de lectura de electrocardiograma No. De QRS en 6 segundos multiplicados por 10 Regla de los 1500 Método de triplicado

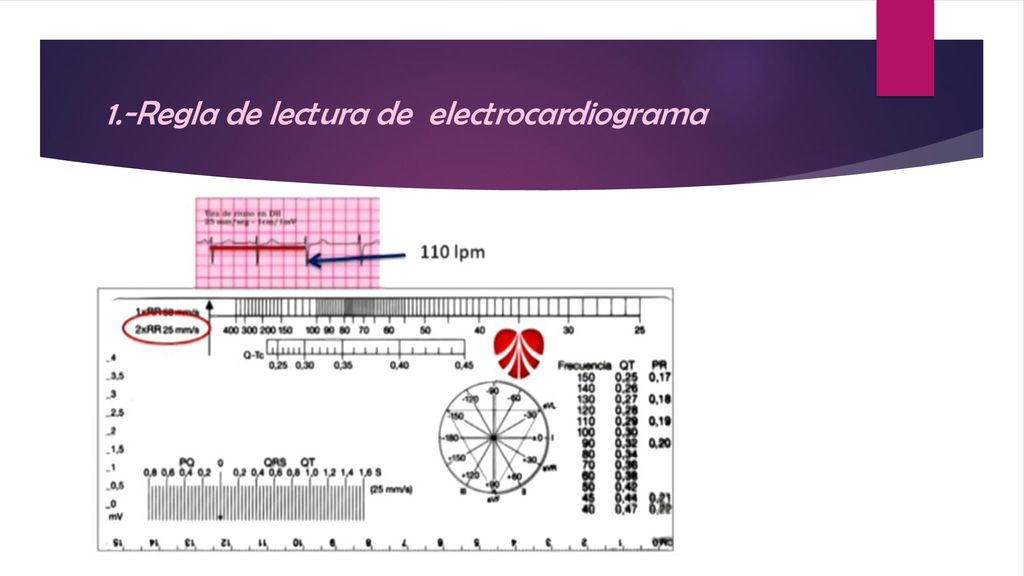

20 1.-Regla de lectura de electrocardiograma

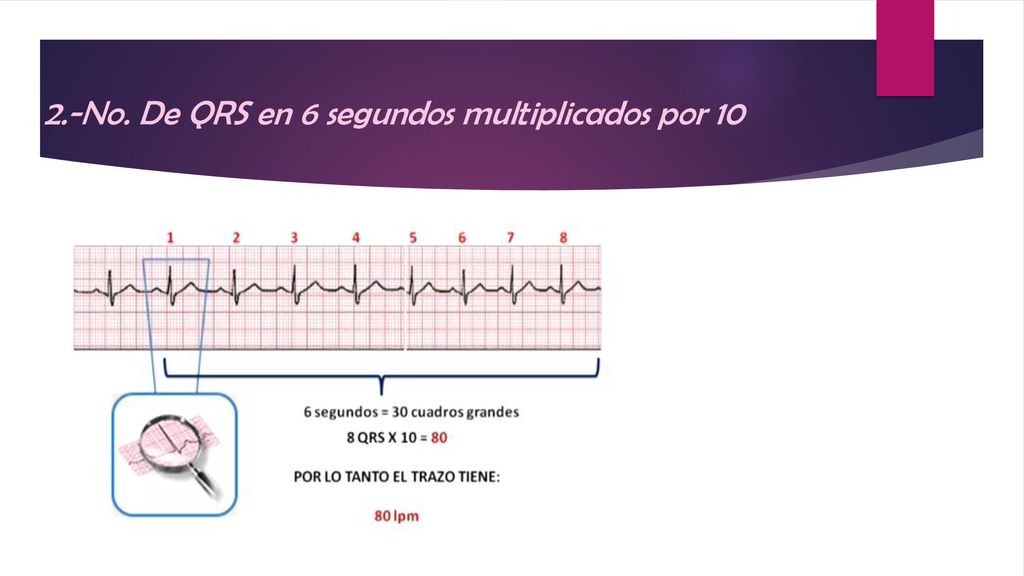

21 2.-No. De QRS en 6 segundos multiplicados por 10

22 3.-Regla de los 1500

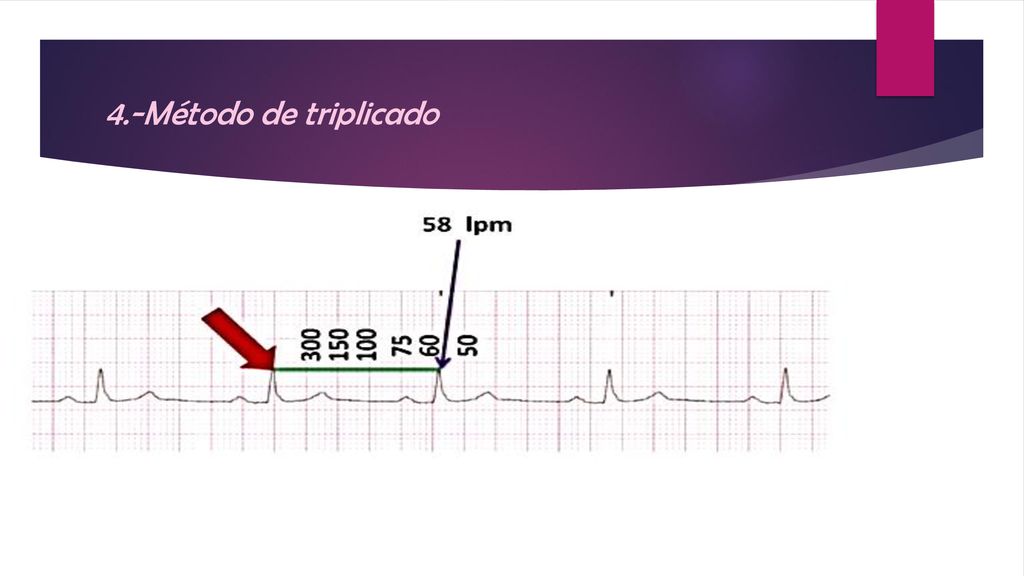

23 4.-Método de triplicado

24 Gracias
