1
SEGMENTOS
2

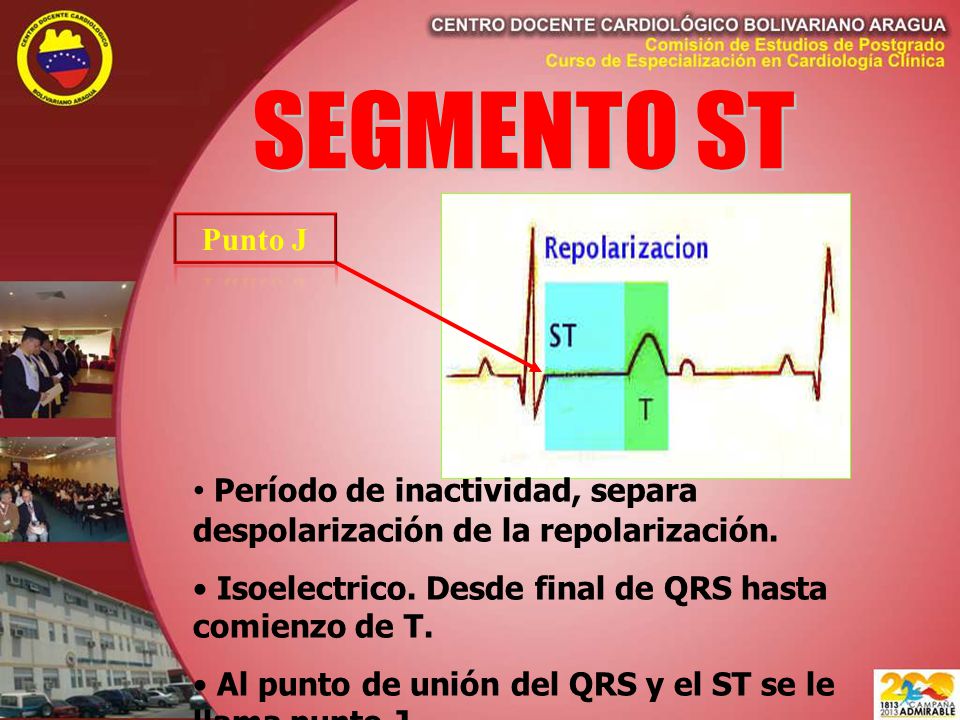

SEGMENTO ST Punto J Período de inactividad, separa despolarización de la repolarización. Isoelectrico. Desde final de QRS hasta comienzo de T. Al punto de unión del QRS y el ST se le llama punto J.
3

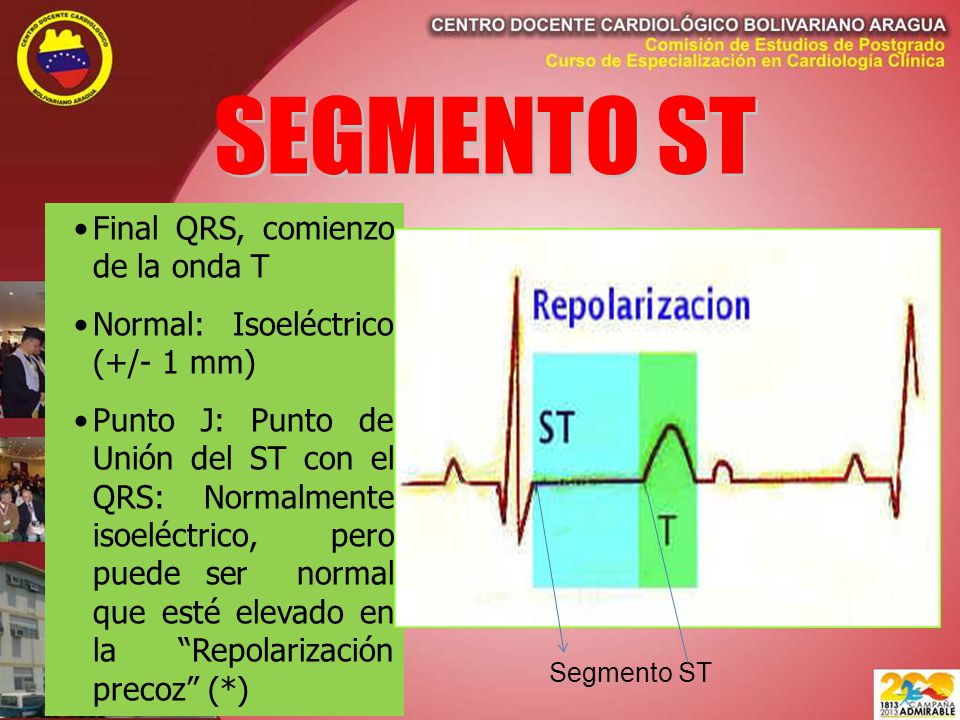

SEGMENTO ST Final QRS, comienzo de la onda T
Normal: Isoeléctrico (+/- 1 mm) Punto J: Punto de Unión del ST con el QRS: Normalmente isoeléctrico, pero puede ser normal que esté elevado en la “Repolarización precoz” (*) Punto J Segmento ST
4

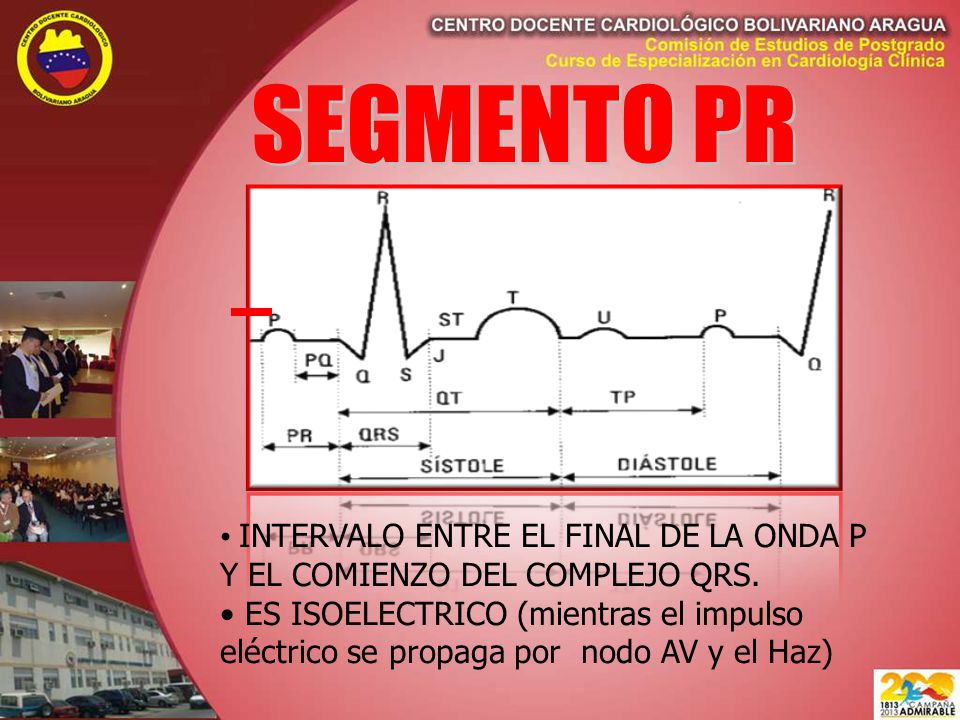

SEGMENTO PR INTERVALO ENTRE EL FINAL DE LA ONDA P
Y EL COMIENZO DEL COMPLEJO QRS. ES ISOELECTRICO (mientras el impulso eléctrico se propaga por nodo AV y el Haz)
5
EJE ELECTRICO Se entiende por eje eléctrico del corazón el cálculo de la dirección y sentido del vector eléctrico resultante de la suma de cada uno de los múltiples vectores que se producen en una cámara cardiaca y en un momento determinado
7

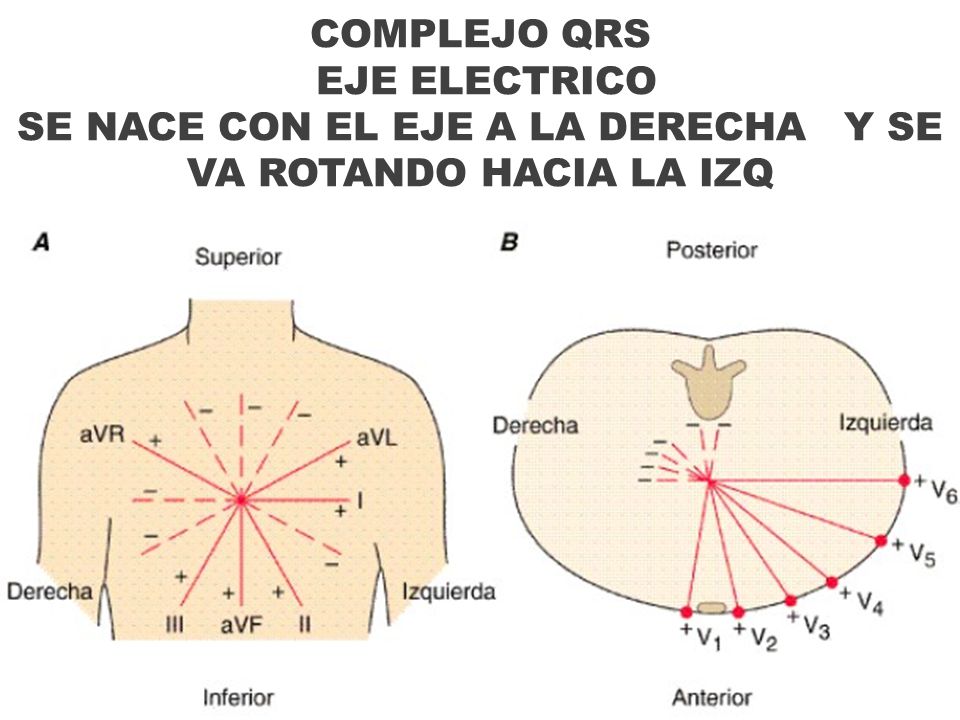

COMPLEJO QRS EJE ELECTRICO SE NACE CON EL EJE A LA DERECHA Y SE VA ROTANDO HACIA LA IZQ
8

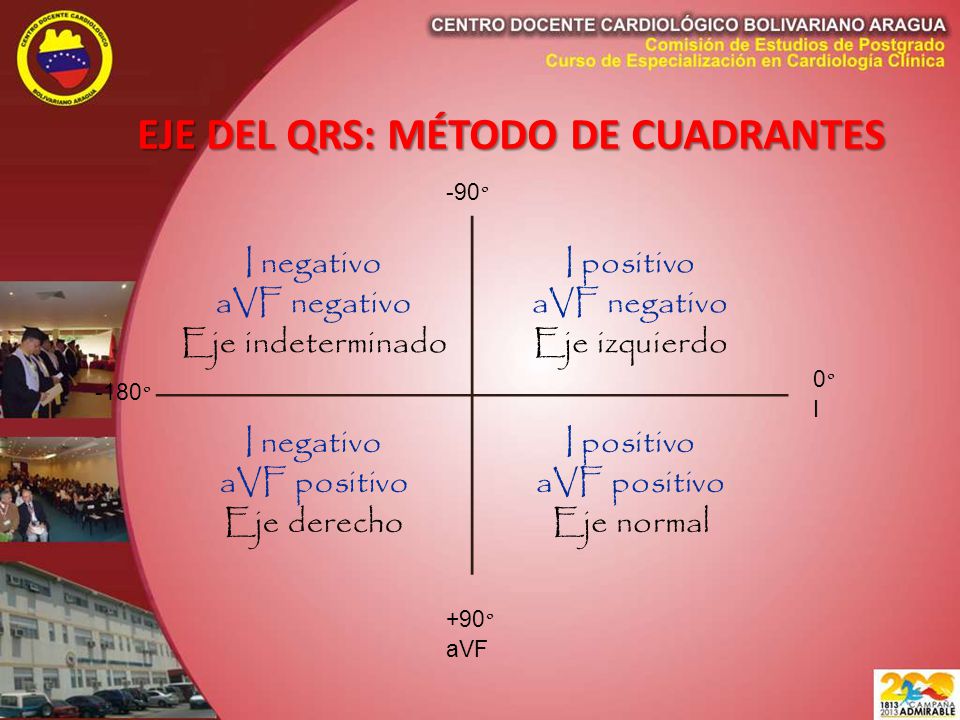

EJE DEL QRS: MÉTODO DE CUADRANTES
-90° I negativo aVF negativo Eje indeterminado I positivo Eje izquierdo aVF positivo Eje derecho Eje normal 0° I -180° +90° aVF
14

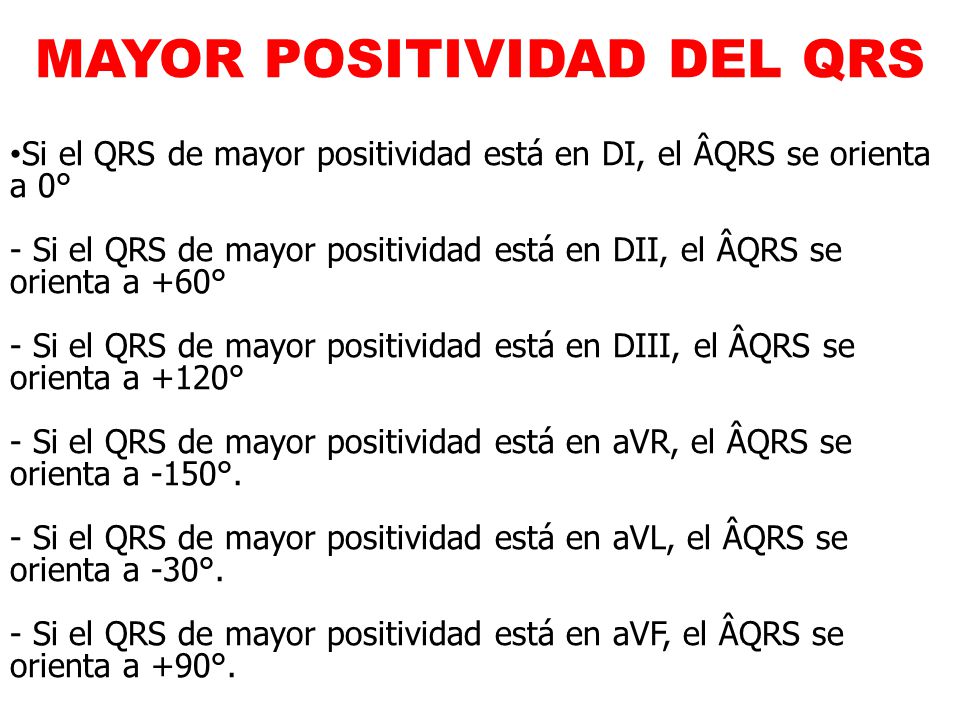

MAYOR POSITIVIDAD DEL QRS
Si el QRS de mayor positividad está en DI, el ÂQRS se orienta a 0° - Si el QRS de mayor positividad está en DII, el ÂQRS se orienta a +60° - Si el QRS de mayor positividad está en DIII, el ÂQRS se orienta a +120° - Si el QRS de mayor positividad está en aVR, el ÂQRS se orienta a -150°. - Si el QRS de mayor positividad está en aVL, el ÂQRS se orienta a -30°. - Si el QRS de mayor positividad está en aVF, el ÂQRS se orienta a +90°.
