1 COMENZAR JUEGO INSTRUCCIONES SALIR DEL JUEGO

2 -SI NO ACIERTAS VUELVES A LA PREGUNTA ANTERIOR -SI APARECE UNA IMAGEN CLIKA AL RATON SUERTE
SALIR COMENZAR

3 1 - LOS CENTROS DE TRANSFORMACION CON TENSIÓN NOMINAL IGUAL O INFERIOR A 66KV Y SUPERIOR A 30KV SON:
De primera categoría. De segunda categoría. De tercera categoría. De cuarta categoría.

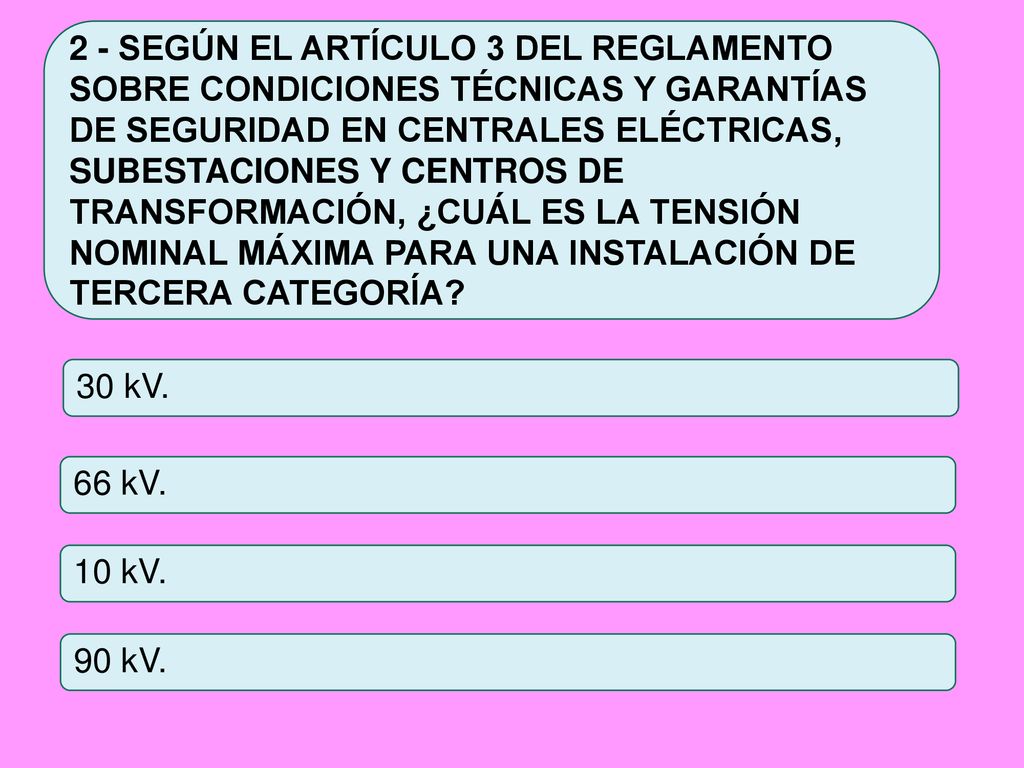

4 2 - SEGÚN EL ARTÍCULO 3 DEL REGLAMENTO SOBRE CONDICIONES TÉCNICAS Y GARANTÍAS DE SEGURIDAD EN CENTRALES ELÉCTRICAS, SUBESTACIONES Y CENTROS DE TRANSFORMACIÓN, ¿CUÁL ES LA TENSIÓN NOMINAL MÁXIMA PARA UNA INSTALACIÓN DE TERCERA CATEGORÍA? 30 kV. 66 kV. 10 kV. 90 kV.

5 3 - ¿QUE NOMBRE RECIBE LA CELDA ENCARGADA DE DEJAR FUERA DE SERVICIO LA PARTE DEL CENTRO DE TRANSFORMACION PROPIA DEL ABONADO? Celda de entrada de línea Celda de salida de línea. Celda de seccionamiento. Celda de Transformación.

6 4 - EN UN CENTRO DE TRANSFORMACIÓN, EL ELEMENTO MECÁNICO QUE OBLIGA A QUE EN TODO MOMENTO LA SECUENCIA DE MANIOBRAS SEA LA CORRECTA SE LLAMA: Enclavamiento. Seccionador. Interruptor. Celda.

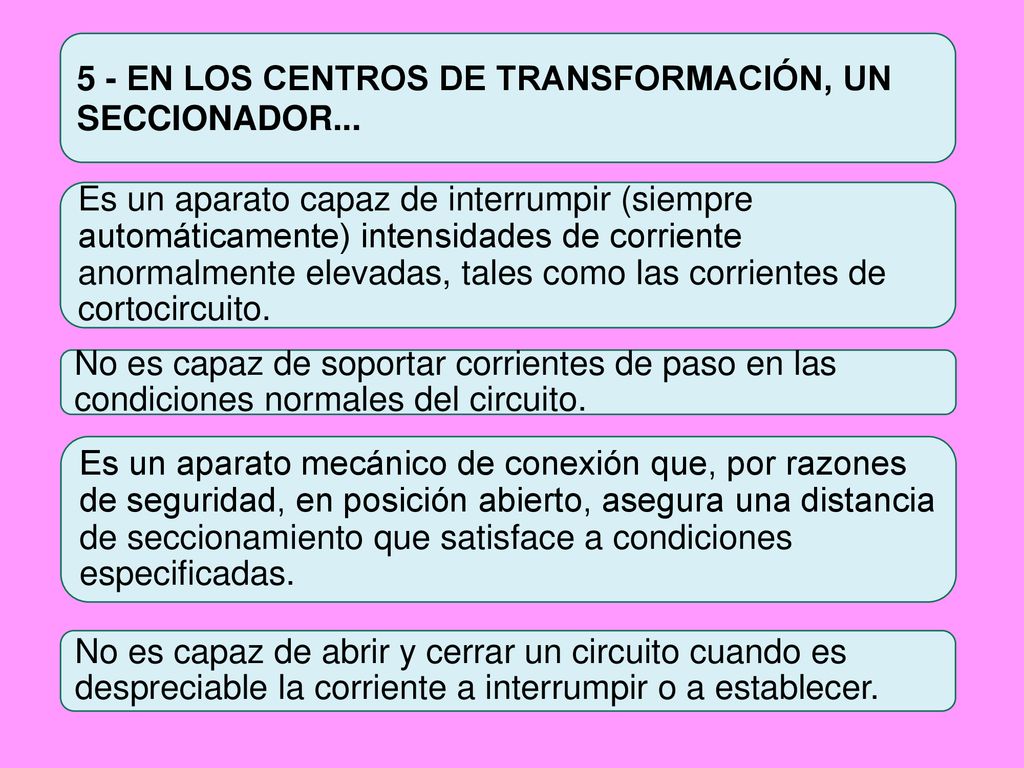

7 5 - EN LOS CENTROS DE TRANSFORMACIÓN, UN SECCIONADOR...
Es un aparato capaz de interrumpir (siempre automáticamente) intensidades de corriente anormalmente elevadas, tales como las corrientes de cortocircuito. No es capaz de soportar corrientes de paso en las condiciones normales del circuito. Es un aparato mecánico de conexión que, por razones de seguridad, en posición abierto, asegura una distancia de seccionamiento que satisface a condiciones especificadas. No es capaz de abrir y cerrar un circuito cuando es despreciable la corriente a interrumpir o a establecer.

8 6 - ENTRE LAS SIGUIENTES INSTRUCCIONES A TENER EN CUENTA ANTES DE REALIZAR MANIOBRAS EN UN CENTRO DE TRANSFORMACIÓN, ¿CUÁL ES LA ÚNICA INCORRECTA? No accionar nunca un seccionador en carga. Antes de cerrar un seccionador de puesta a tierra, comprobar la ausencia de tensión. Para cortar servicio en un circuito en carga, accionar primeramente el interruptor de apertura de carga o el interruptor automático. Antes de reestablecer servicio en un circuito, comprobar que están cerrados los seccionadores de puesta a tierra

9 Puestas a tierra de primer nivel.
7 - EN LOS CENTROS DE TRANSFORMACIÓN, ¿CÓMO SE DENOMINAN LAS CONEXIONES DIRECTAS A TIERRA DE LAS PARTES METÁLICAS DE UNA INSTALACIÓN QUE NO ESTÉN EN TENSIÓN NORMALMENTE PERO QUE PUEDAN ESTARLO A CONSECUENCIA DE AVERÍAS, ACCIDENTES, DESCARGAS ATMOSFÉRICAS O SOBRETENSIONES? Puestas a tierra de primer nivel. Puestas a tierra de protección. Puestas a tierra de servicio. Puestas a tierra de interconexión.

10 8 - EN UN CENTRO DE TRANSFORMACIÓN, PARA SUSTITUIR UN FUSIBLE EN LA CELDA DE PROTECCIÓN DEL TRANSFORMADOR... La primera operación consistirá en conectar el seccionador de puesta a tierra (en caso de existir) o en descargar el circuito a tierra por medio de una pértiga. No será necesario comprobar la ausencia de tensión ya que el interruptor de protección, al ser automático, deberá estar abierto. Deberá abrirse el seccionador tripolar correspondiente a la celda y también el interruptor automático de B.T. correspondiente al transformador. Antes de abrir el seccionador tripolar correspondiente a la celda, habrá que cerrar el interruptor de protección.

11 9 - EL REARME DE UN RELÉ... En los centros de transformación es siempre manual. Consiste en ponerlo en posición tal que no dé orden de apertura al interruptor al cerrar este último en un circuito sin avería ni sobrecarga. Debe efectuarse actuando levemente y por medio de una pértiga de maniobra, si se trata de un relé indirecto. Consiste en ponerlo en posición tal que dé orden de cierre al seccionador de puesta a tierra al abrir este último en un circuito sin avería ni sobrecarga.

12 10 - EN UN CENTRO DE TRANSFORMACIÓN, ¿QUÉ ES LA PUESTA A TIERRA DE PROTECCIÓN
Es la conexión directa a tierra de las partes conductoras de los elementos de una instalación no sometidos normalmente a tensión eléctrica, pero que pudieran ser puestos en tensión por averías o contactos accidentales, a fin de proteger a las personas contra contactos con tensiones peligrosas. Es la conexión que tiene por objeto unir a tierra temporalmente parte de las instalaciones que están normalmente bajo tensión o permanentemente ciertos puntos de los circuitos eléctricos de servicio Unir eléctricamente un conductor al armazón de una maquina o una masa metálica. Es el conductor o conjunto de conductores que une el electrodo de tierra con una parte de la instalación que se haya de poner a tierra, siempre y cuando los conductores estén fuera del terreno o colocados en el pero aislados al mismo tiempo.
