1 PROYECTO DE EJECUCIÓN DE INSTALACIONES ELÉCTRICAS PARA NAVE INDUSTRIAL EN MONTSERRAT (VALÈNCIA)
Trabajo Final de Grado Grado en Ingeniería Eléctrica Autor: Pablo Lara García Tutor: Pablo Sebastián Ferrer Gisbert

2 ÍNDICE Instalación eléctrica de B.T. Grupo Electrógeno.
Centro de Transformación. Línea Subterránea de Media Tensión. Mi empresa

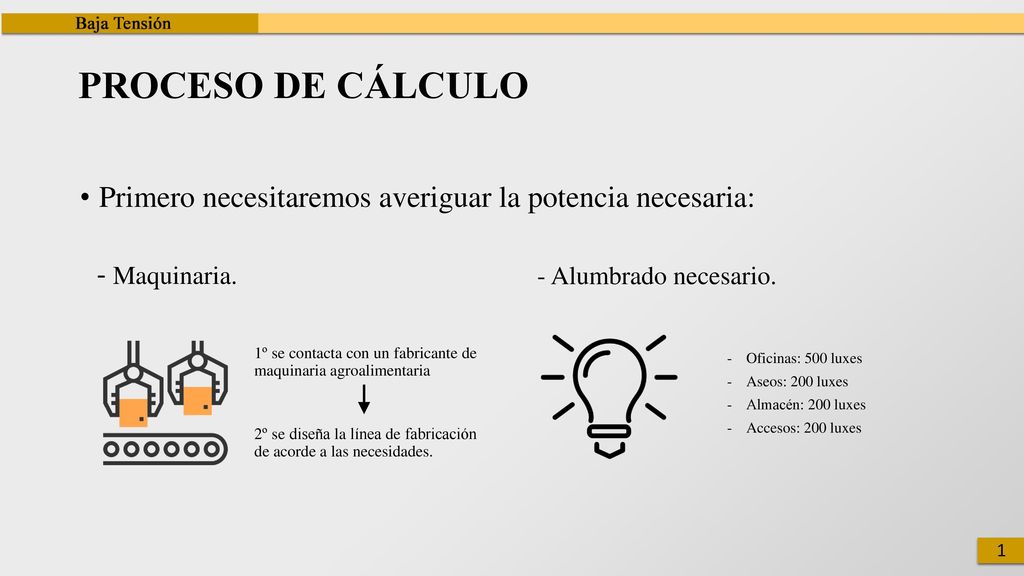

3 PROCESO DE CÁLCULO Primero necesitaremos averiguar la potencia necesaria: - Maquinaria. - Alumbrado necesario. 1º se contacta con un fabricante de maquinaria agroalimentaria Oficinas: 500 luxes Aseos: 200 luxes Almacén: 200 luxes Accesos: 200 luxes 2º se diseña la línea de fabricación de acorde a las necesidades. 1

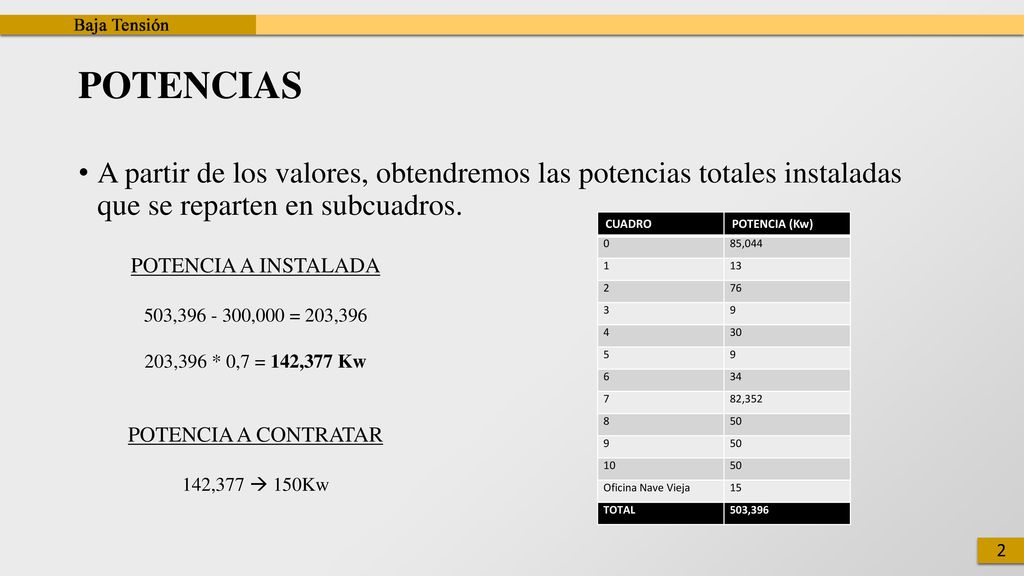

4 POTENCIAS A partir de los valores, obtendremos las potencias totales instaladas que se reparten en subcuadros. CUADRO POTENCIA (Kw) 85,044 1 13 2 76 3 9 4 30 5 6 34 7 82,352 8 50 10 Oficina Nave Vieja 15 TOTAL 503,396 POTENCIA A INSTALADA 503, ,000 = 203,396 203,396 * 0,7 = 142,377 Kw POTENCIA A CONTRATAR 142,377  150Kw 2

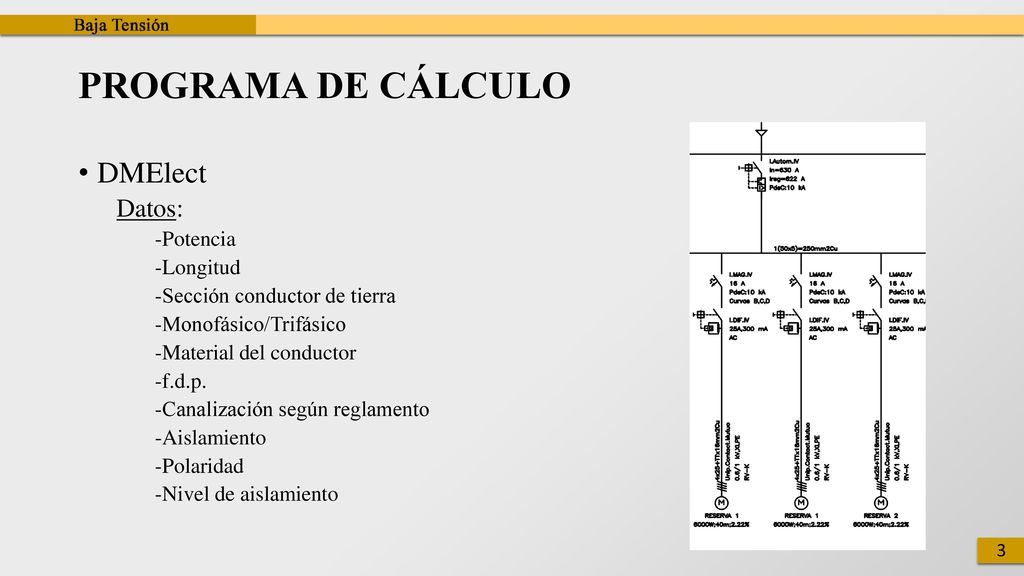

5 PROGRAMA DE CÁLCULO DMElect Datos: -Potencia -Longitud
-Sección conductor de tierra -Monofásico/Trifásico -Material del conductor -f.d.p. -Canalización según reglamento -Aislamiento -Polaridad -Nivel de aislamiento 3

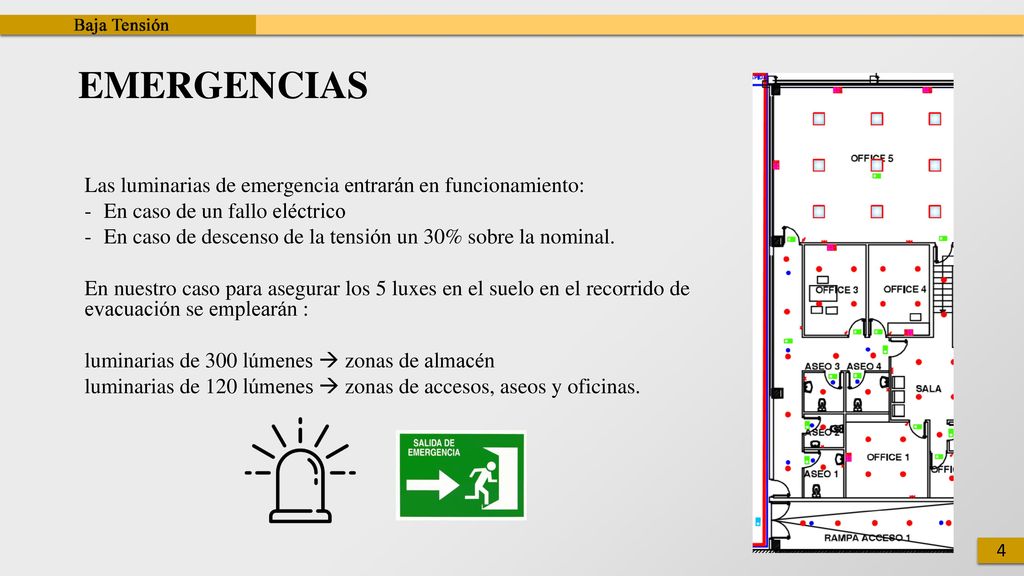

6 EMERGENCIAS Las luminarias de emergencia entrarán en funcionamiento:
En caso de un fallo eléctrico En caso de descenso de la tensión un 30% sobre la nominal. En nuestro caso para asegurar los 5 luxes en el suelo en el recorrido de evacuación se emplearán : luminarias de 300 lúmenes  zonas de almacén luminarias de 120 lúmenes  zonas de accesos, aseos y oficinas. 4

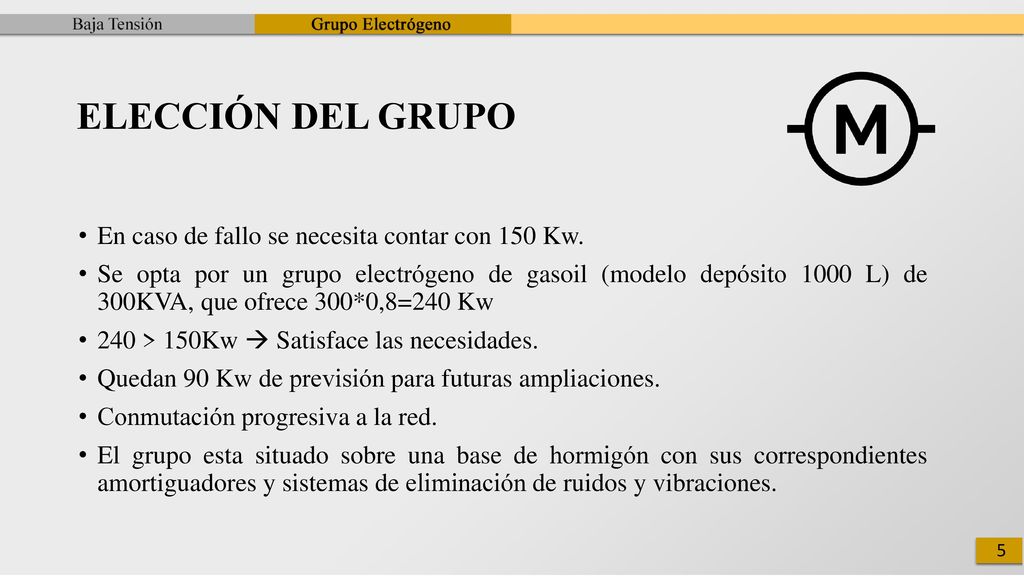

7 ELECCIÓN DEL GRUPO En caso de fallo se necesita contar con 150 Kw.
Se opta por un grupo electrógeno de gasoil (modelo depósito 1000 L) de 300KVA, que ofrece 300*0,8=240 Kw 240 > 150Kw  Satisface las necesidades. Quedan 90 Kw de previsión para futuras ampliaciones. Conmutación progresiva a la red. El grupo esta situado sobre una base de hormigón con sus correspondientes amortiguadores y sistemas de eliminación de ruidos y vibraciones. 5

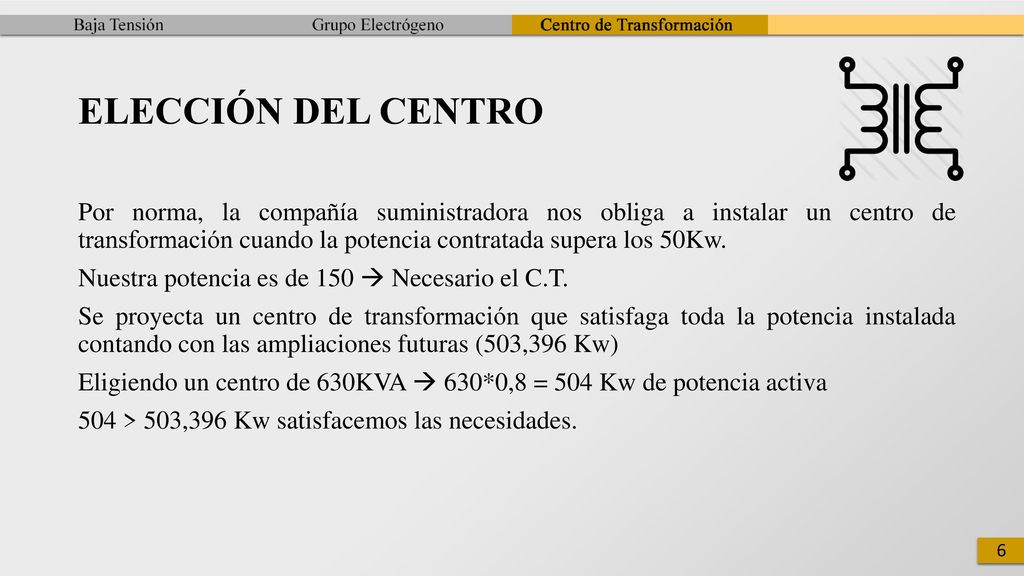

8 ELECCIÓN DEL CENTRO Por norma, la compañía suministradora nos obliga a instalar un centro de transformación cuando la potencia contratada supera los 50Kw. Nuestra potencia es de 150  Necesario el C.T. Se proyecta un centro de transformación que satisfaga toda la potencia instalada contando con las ampliaciones futuras (503,396 Kw) Eligiendo un centro de 630KVA  630*0,8 = 504 Kw de potencia activa 504 > 503,396 Kw satisfacemos las necesidades. 6

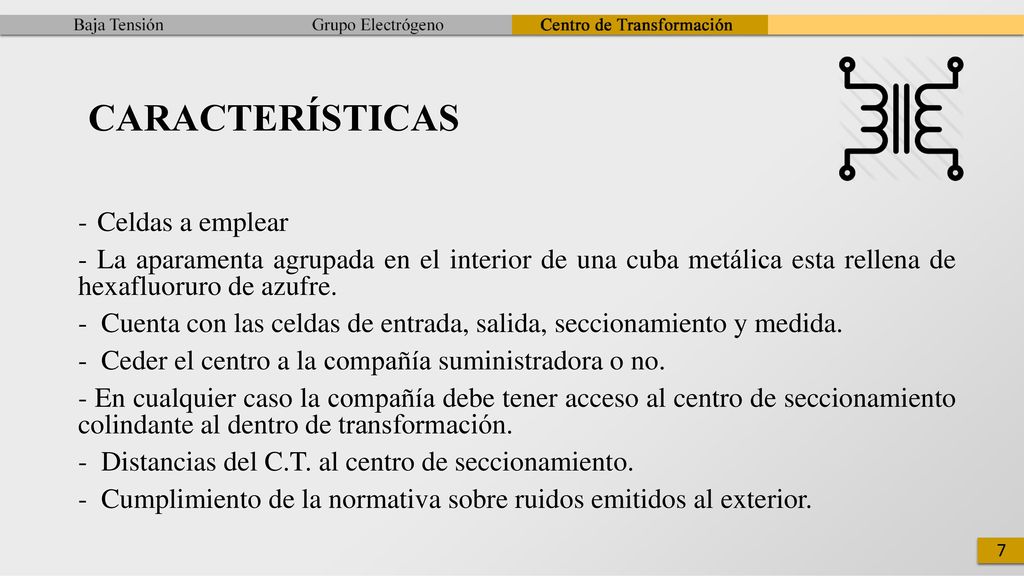

9 CARACTERÍSTICAS Celdas a emplear
- La aparamenta agrupada en el interior de una cuba metálica esta rellena de hexafluoruro de azufre. - Cuenta con las celdas de entrada, salida, seccionamiento y medida. - Ceder el centro a la compañía suministradora o no. - En cualquier caso la compañía debe tener acceso al centro de seccionamiento colindante al dentro de transformación. - Distancias del C.T. al centro de seccionamiento. - Cumplimiento de la normativa sobre ruidos emitidos al exterior. 7

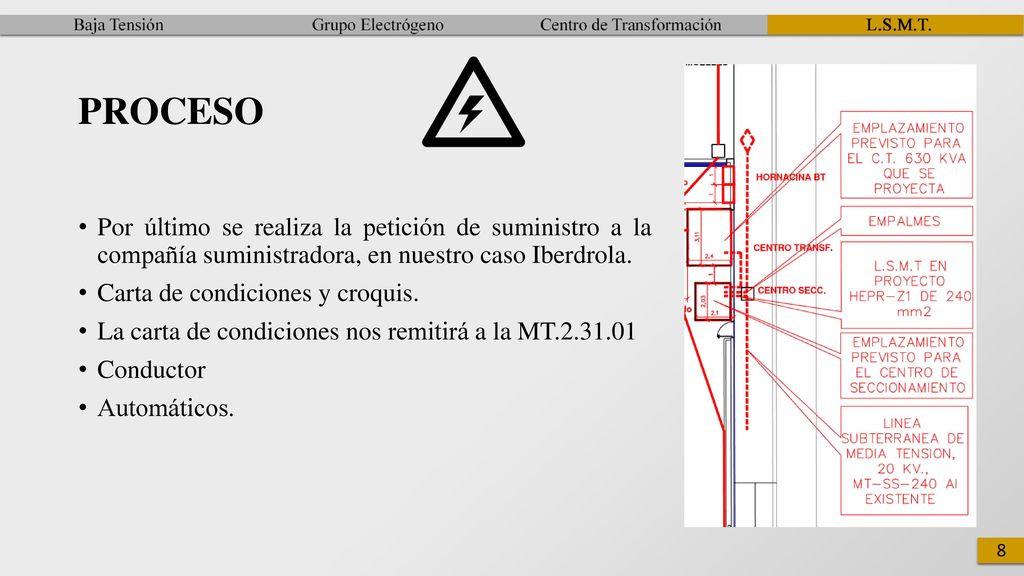

10 PROCESO Por último se realiza la petición de suministro a la compañía suministradora, en nuestro caso Iberdrola. Carta de condiciones y croquis. La carta de condiciones nos remitirá a la MT Conductor Automáticos. 8

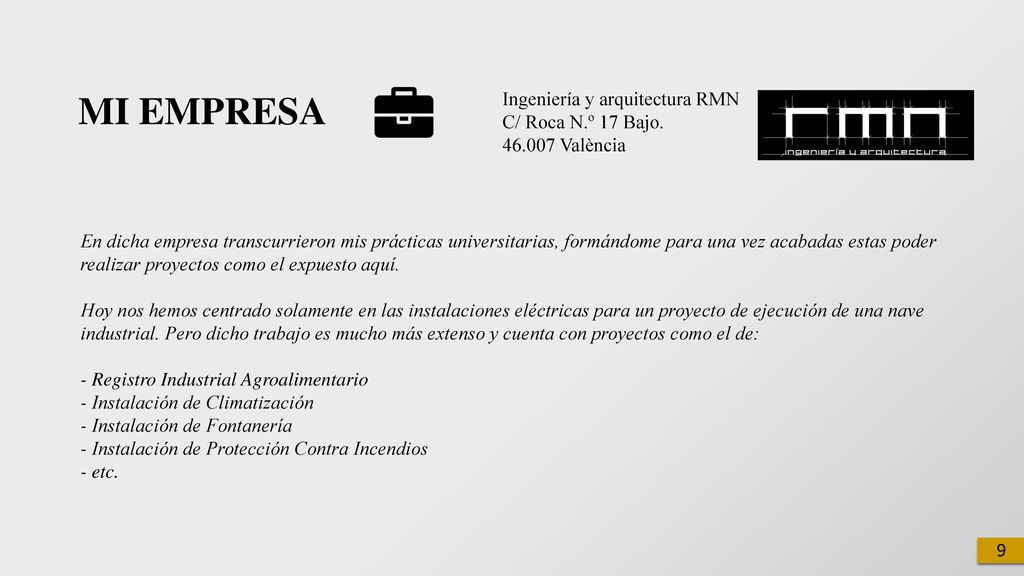

11 MI EMPRESA Ingeniería y arquitectura RMN C/ Roca N.º 17 Bajo.
València En dicha empresa transcurrieron mis prácticas universitarias, formándome para una vez acabadas estas poder realizar proyectos como el expuesto aquí. Hoy nos hemos centrado solamente en las instalaciones eléctricas para un proyecto de ejecución de una nave industrial. Pero dicho trabajo es mucho más extenso y cuenta con proyectos como el de: - Registro Industrial Agroalimentario - Instalación de Climatización - Instalación de Fontanería - Instalación de Protección Contra Incendios - etc. 9

12 GRACIAS POR SU ATENCIÓN
Pablo Lara García
