CONEXIÓN DE TRANSFORMADORES MONOFASICOS EN GRUPOS TRIFASICOS.

Presentación del tema: "CONEXIÓN DE TRANSFORMADORES MONOFASICOS EN GRUPOS TRIFASICOS."— Transcripción de la presentación:

1 CONEXIÓN DE TRANSFORMADORES MONOFASICOS EN GRUPOS TRIFASICOS

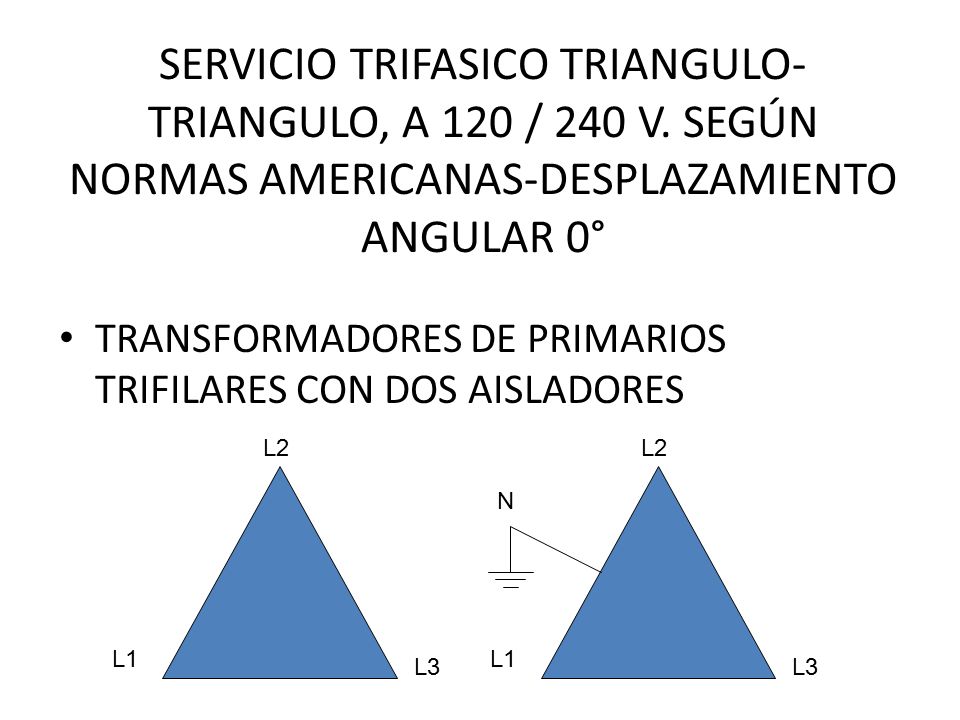

2 SERVICIO TRIFASICO TRIANGULO- TRIANGULO, A 120 / 240 V. SEGÚN NORMAS AMERICANAS-DESPLAZAMIENTO ANGULAR 0° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L1 L3 L2 N

3 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 L2 L3 L1 N L2 L3 240 V 120 V 208 V

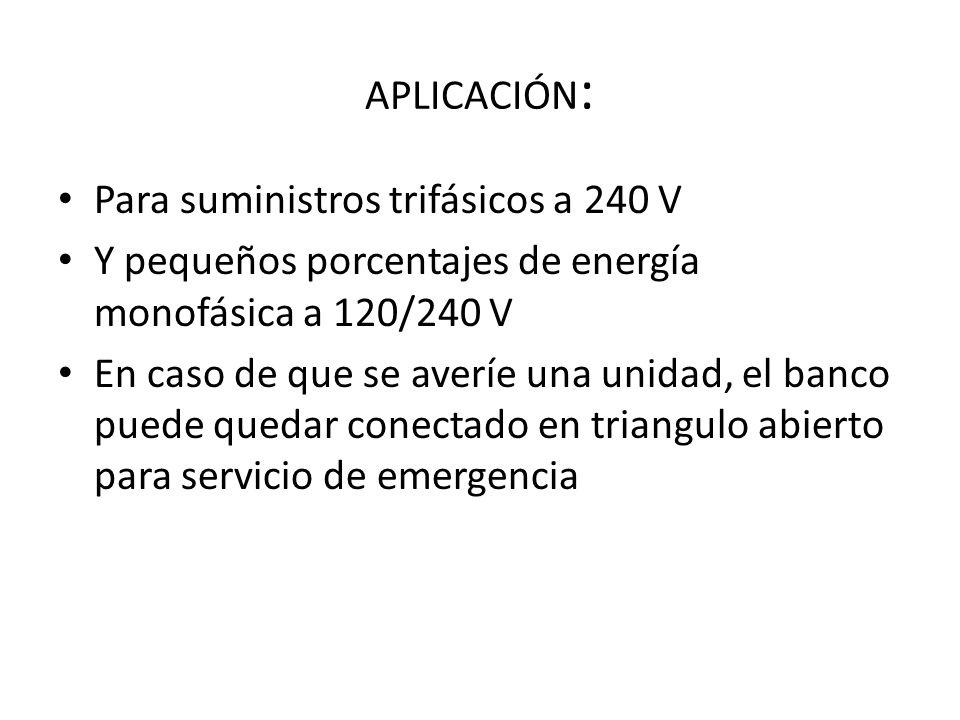

4 APLICACIÓN : Para suministros trifásicos a 240 V Y pequeños porcentajes de energía monofásica a 120/240 V En caso de que se averíe una unidad, el banco puede quedar conectado en triangulo abierto para servicio de emergencia

5 CAPACIDAD DEL BANCO El transformador con la toma intermedia conduce 2/3 de la carga monofasica a 120/240 V y 1/3 de la carga trifasica a 240 V. Cada una de las otras unidades conducen 1/3 de la carga a 120/240 V y 1/3 de la carga a 240 V.

6 PRECAUCION! Se producirán elevadas corriente de circulación al menos que todas las unidades estén conectadas en las mismas tomas de regulación y tengan iguales relaciones de transformación. Se reducirá la capacidad del banco al menos que se utilicen transformadores de la misma impedancia. El aislador de paso del neutro del secundario puede conectarse a tierra en un solo transformador.

7 SERVICIO TRIFASICO TRIANGULO- TRIANGULO, A 120 / 240 V. SEGÚN NORMAS AMERICANAS-DESPLAZAMIENTO ANGULAR 180° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2L1L3 L2 N

8 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 N L2 L3 240 V 208 V 120 V L1 L2 L3 L1

9 SERVICIO TRIFASICO ESTRELLA- TRIANGULO, A 120 / 240 V. SEGÚN NORMAS AMERICANAS- DESPLAZAMIENTO ANGULAR 30° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L1 L3 L2 N

10 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 L2 L3 L1 N L2 L3 240 V 120 V 208 V

11 APLICACIÓN : Para suministros trifásicos a 240 V Y pequeños porcentajes de energía monofásica a 120/240 V No se producen excesivas corrientes de circulación cuando se enlazan transformadores de distinta impedancia y relación de transformación.

12 CAPACIDAD DEL BANCO El transformador con la toma intermedia conduce 2/3 de la carga monofasica a 120/240 V y 1/3 de la carga trifasica a 240 V. Cada una de las otras unidades conducen 1/3 de la carga a 120/240 V y 1/3 de la carga a 240 V.

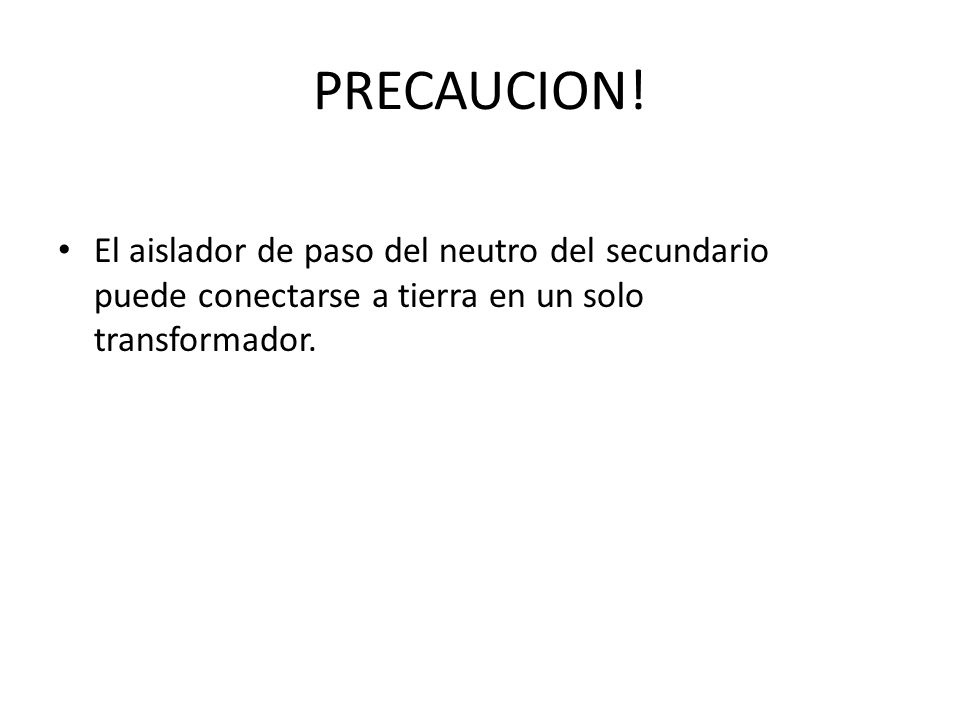

13 PRECAUCION! El aislador de paso del neutro del secundario puede conectarse a tierra en un solo transformador.

14 SERVICIO TRIFASICO ESTRELLA- TRIANGULO, A 120 / 240 V. SEGÚN NORMAS AMERICANAS- DESPLAZAMIENTO ANGULAR 210° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L1 L3 L2 N

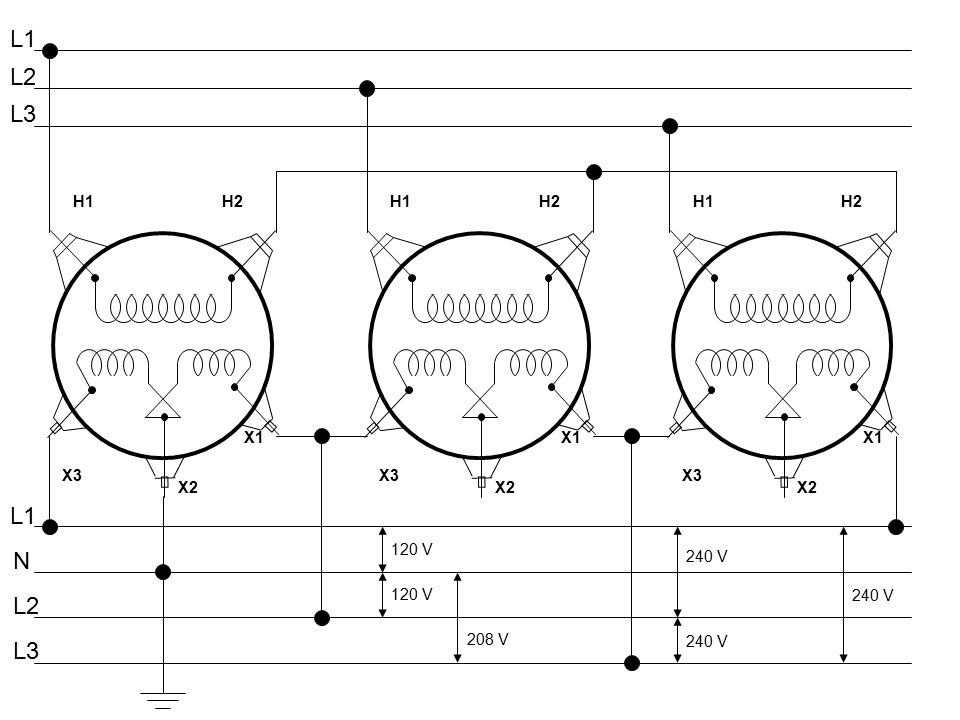

15 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 N L2 L3 240 V 208 V 120 V L1 L2 L3

16 SERVICIO TRIFASICO TRIANGULO- ESTRELLA, A 120 / 208Y V. SEGÚN NORMAS AMERICANAS- DESPLAZAMIENTO ANGULAR 30° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L1 L3 L2 N

17 APLICACIÓN : Para suministro de energía a 208 y 120 V en sistemas donde ambas tensiones pueden tomarse de cualquiera de las tres fases. Esta conexión permite distribuir cargas monofasicas entre las tres fases para equilibrar la carga total.

18 CAPACIDAD DEL BANCO Cuando se utilizan transformadores de distinta capacidad, la capacidad máxima, desde el punto de vista de seguridad del banco en sí, es tres veces la capacidad de la unidad menor. Si se avería un transformador el banco queda fuera de servicio.

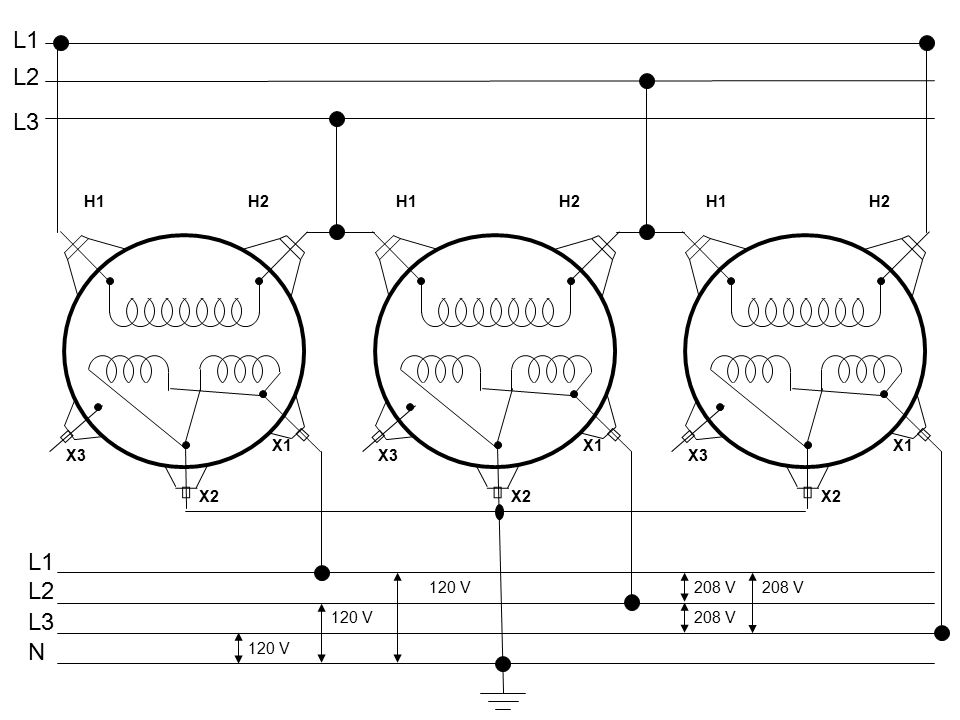

19 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 L2 L3 N 208 V 120 V L1 L2 L3

20 SERVICIO TRIFASICO TRIANGULO- ESTRELLA, A 120 / 208Y V. SEGÚN NORMAS AMERICANAS- DESPLAZAMIENTO ANGULAR 210° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L1 L3 L2 N

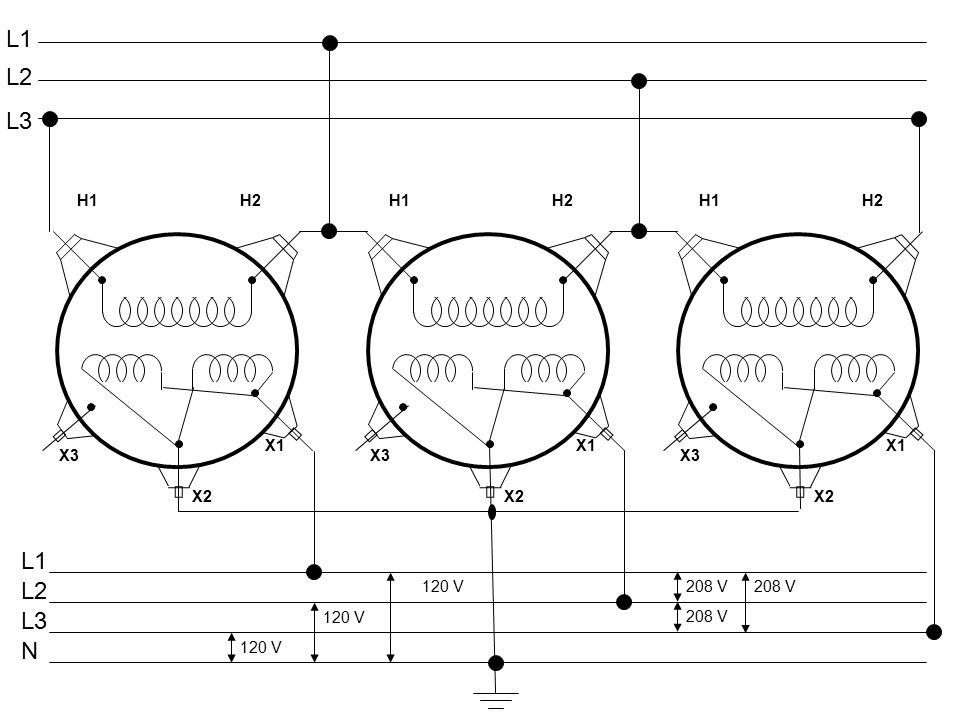

21 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 L2 L3 N 208 V 120 V L1 L2 L3

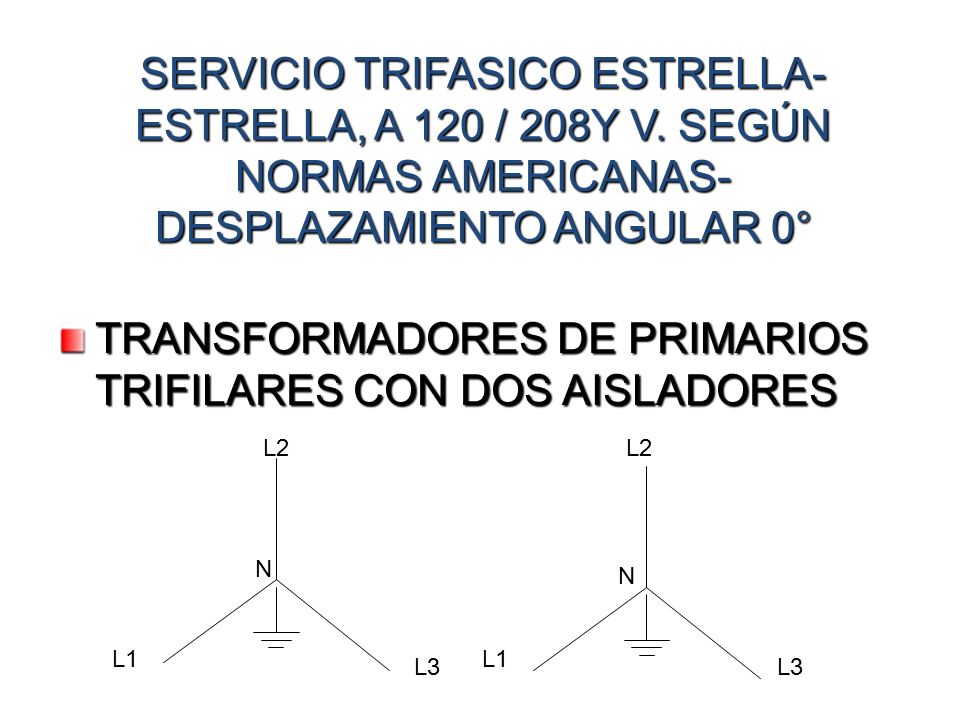

22 SERVICIO TRIFASICO ESTRELLA- ESTRELLA, A 120 / 208Y V. SEGÚN NORMAS AMERICANAS- DESPLAZAMIENTO ANGULAR 0° TRANSFORMADORES DE PRIMARIOS TRIFILARES CON DOS AISLADORES L1 L3 L2 L3 L2 N L1 N

23 H1H2 X3 X1 X2 H1H2 X3 X1 X2 H1H2 X3 X1 X2 L1 L2 L3 N 208 V 120 V L1 L2 L3 N

24 APLICACIÓN : Para suministro de energía monofasica y trifásica en sistemas tetrafilares con puestas a tierra múltiples. Cuando un sistema ha cambiado de triangulo a estrella de 4 conductores con el fin de aumentar la capacidad del sistema, se pueden utilizar los transformadores en existencia.

25 PRECAUCION! Un banco de transformadores estrella-estrella no debe utilizarse a menos de que el sistema sea de cuatro conductores El neutro del primario debe quedar bien conectado al neutro del sistema, pues, de lo contrario pueden producirse voltajes excesivos en el circuito del secundario.
