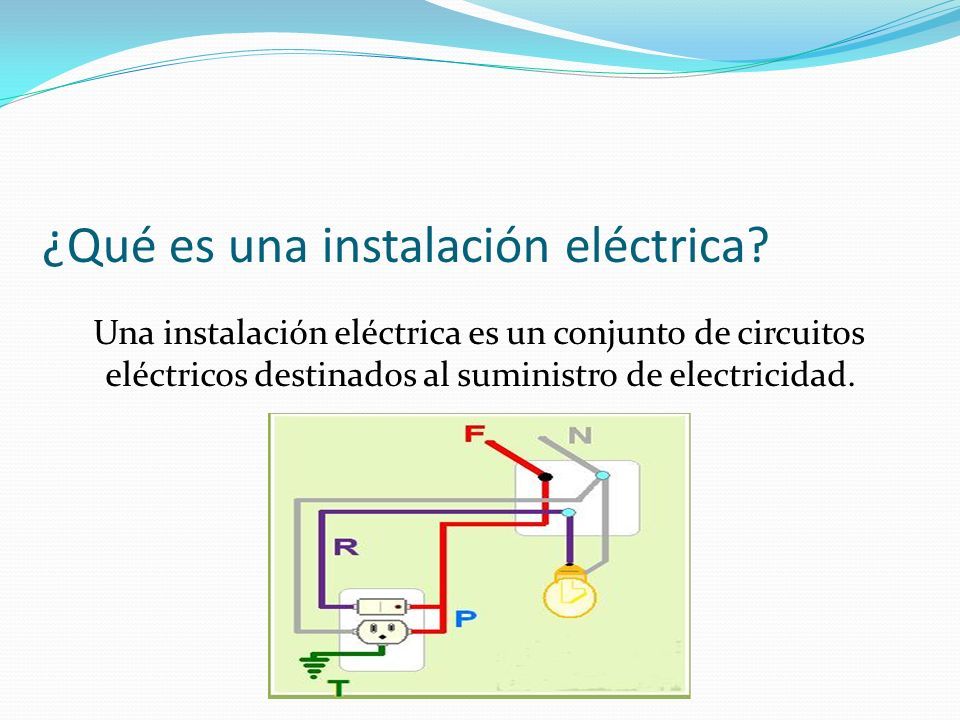

¿Qué es una instalación eléctrica? Una instalación eléctrica es un conjunto de circuitos eléctricos destinados al suministro de electricidad.
3

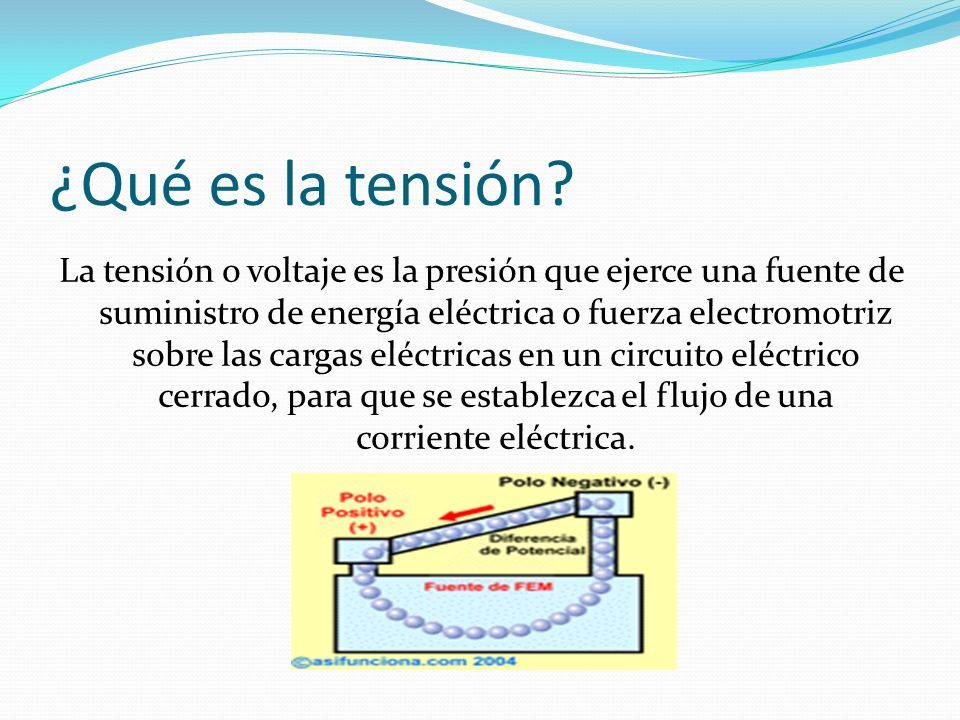

¿Qué es la tensión? La tensión o voltaje es la presión que ejerce una fuente de suministro de energía eléctrica o fuerza electromotriz sobre las cargas eléctricas en un circuito eléctrico cerrado, para que se establezca el flujo de una corriente eléctrica.
4
Diferentes grados de electrificación. Éstos son establecidos, en función de la superficie de la vivienda, en el Reglamento Electrotécnico de Baja Tensión que, prescribe las condiciones de montaje, explotación y mantenimiento de instalaciones de baja tensión.
5

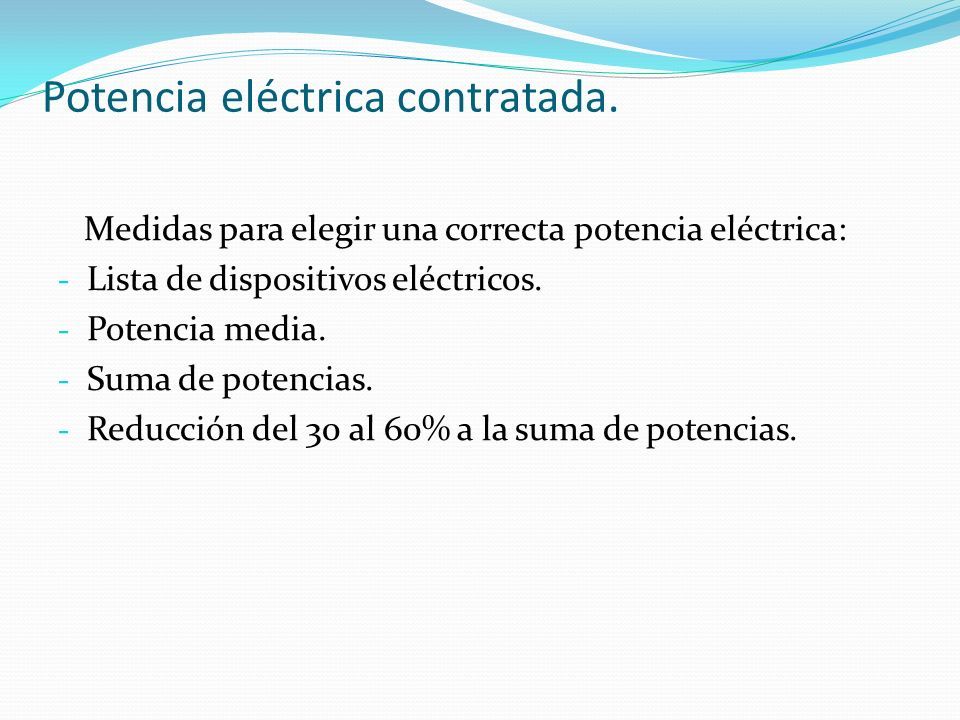

Potencia eléctrica contratada. Medidas para elegir una correcta potencia eléctrica: - Lista de dispositivos eléctricos. - Potencia media. - Suma de potencias. - Reducción del 30 al 60% a la suma de potencias.
7
El contador. Es un instrumento de medida que mide los kWh en los que se consume la energía eléctrica. Debe estar instalado fuera de la vivienda y únicamente puede ser manipulado por el personal autorizado de la compañía eléctrica.
8

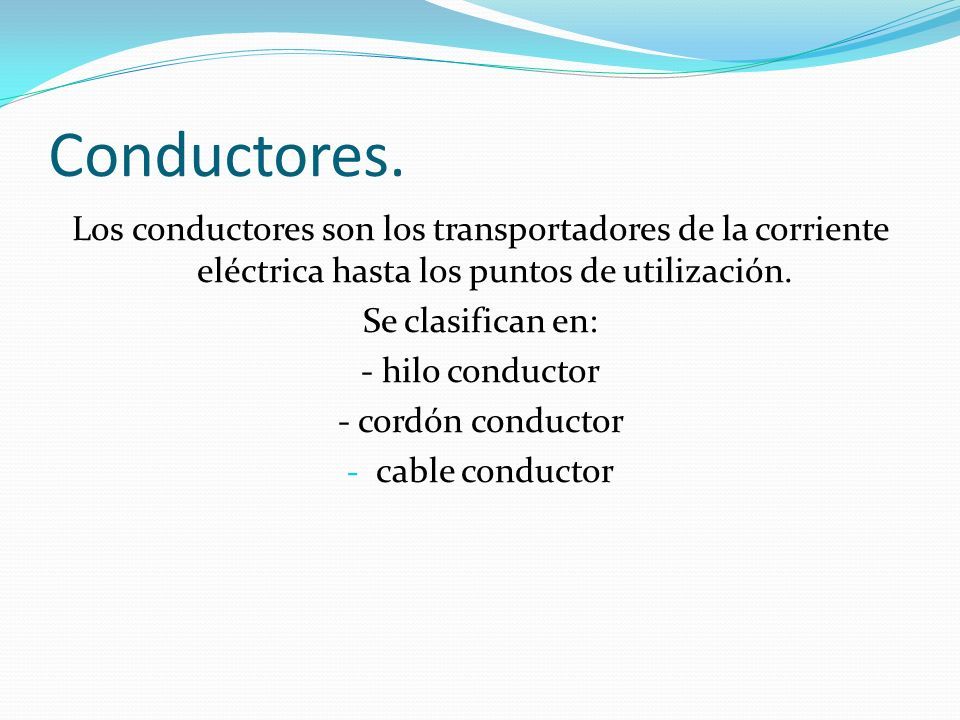

Conductores. Los conductores son los transportadores de la corriente eléctrica hasta los puntos de utilización. Se clasifican en: - hilo conductor - cordón conductor - cable conductor
9
Canalizadores Conjunto constituido por uno o más conductores eléctricos y los elementos que aseguran su fijación y su protección mecánica.
10

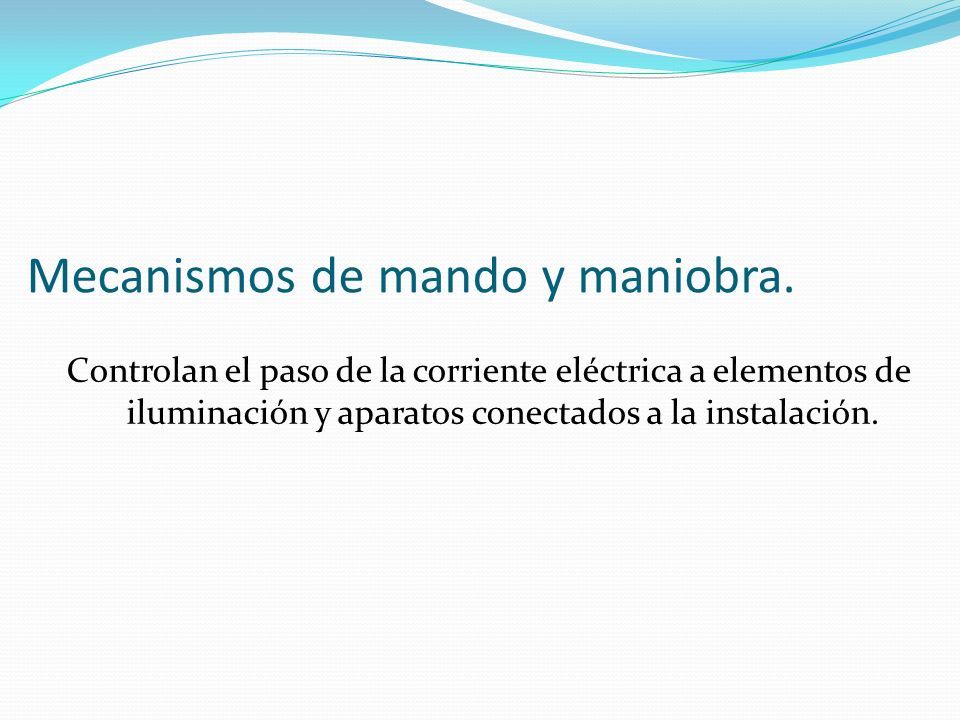

Mecanismos de mando y maniobra. Controlan el paso de la corriente eléctrica a elementos de iluminación y aparatos conectados a la instalación.
11
Elementos de conexión. Permiten conectar diferentes aparatos a la instalación.
12

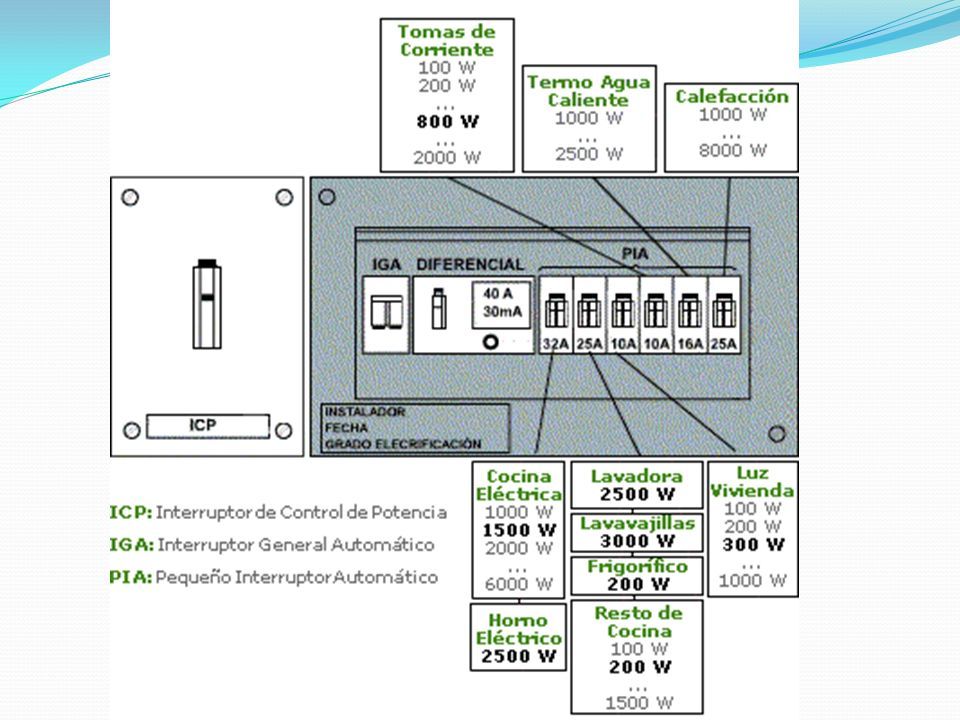

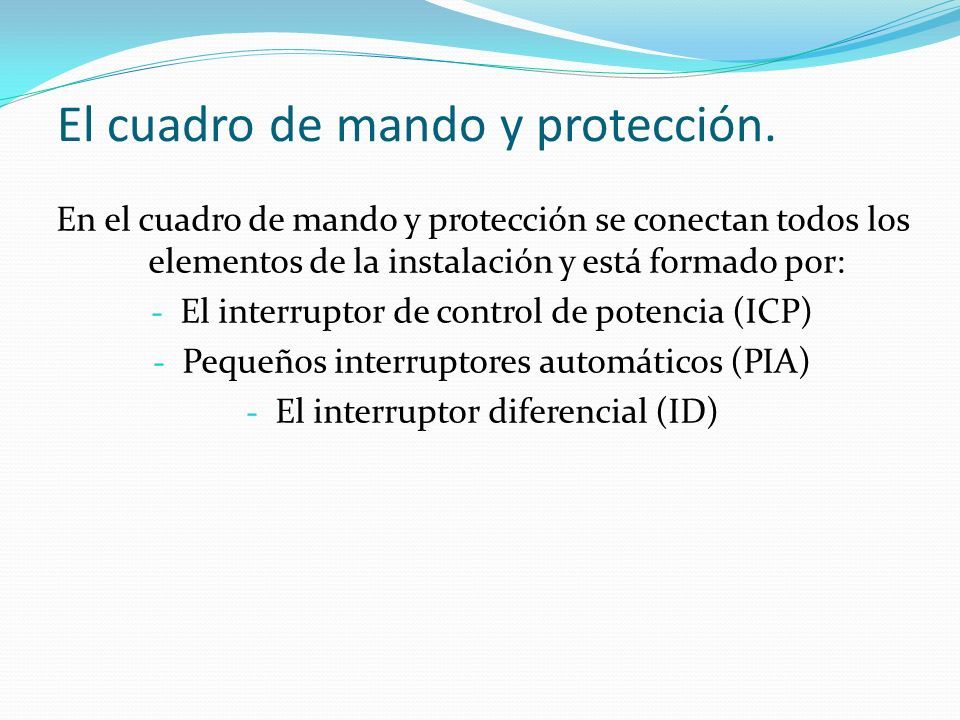

El cuadro de mando y protección. En el cuadro de mando y protección se conectan todos los elementos de la instalación y está formado por: - El interruptor de control de potencia (ICP) - Pequeños interruptores automáticos (PIA) - El interruptor diferencial (ID)
14

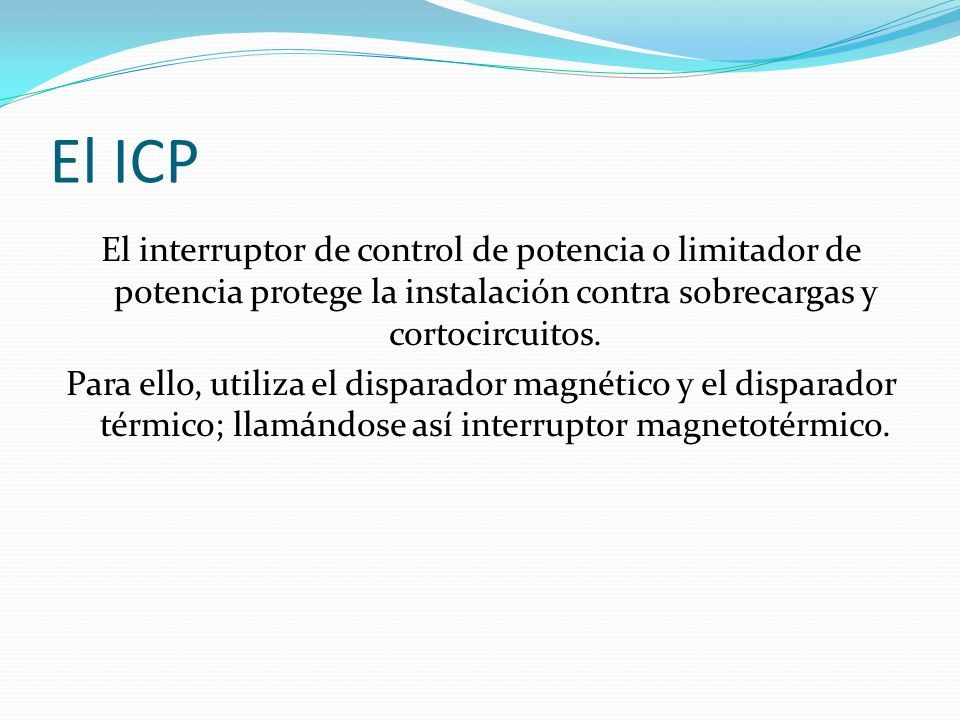

El ICP El interruptor de control de potencia o limitador de potencia protege la instalación contra sobrecargas y cortocircuitos. Para ello, utiliza el disparador magnético y el disparador térmico; llamándose así interruptor magnetotérmico.
15

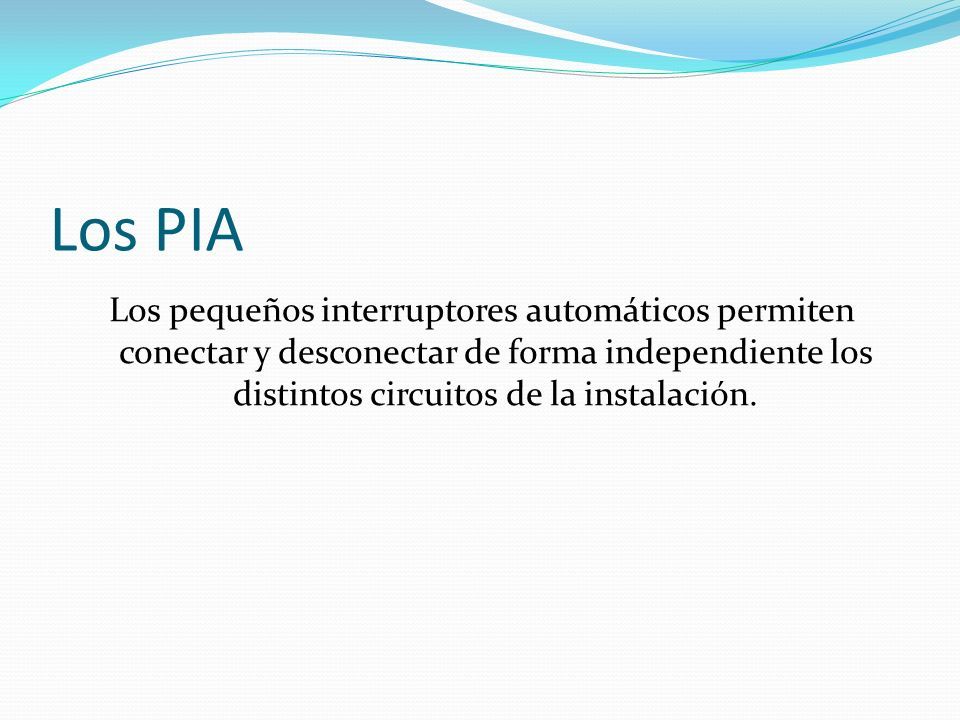

Los PIA Los pequeños interruptores automáticos permiten conectar y desconectar de forma independiente los distintos circuitos de la instalación.
16

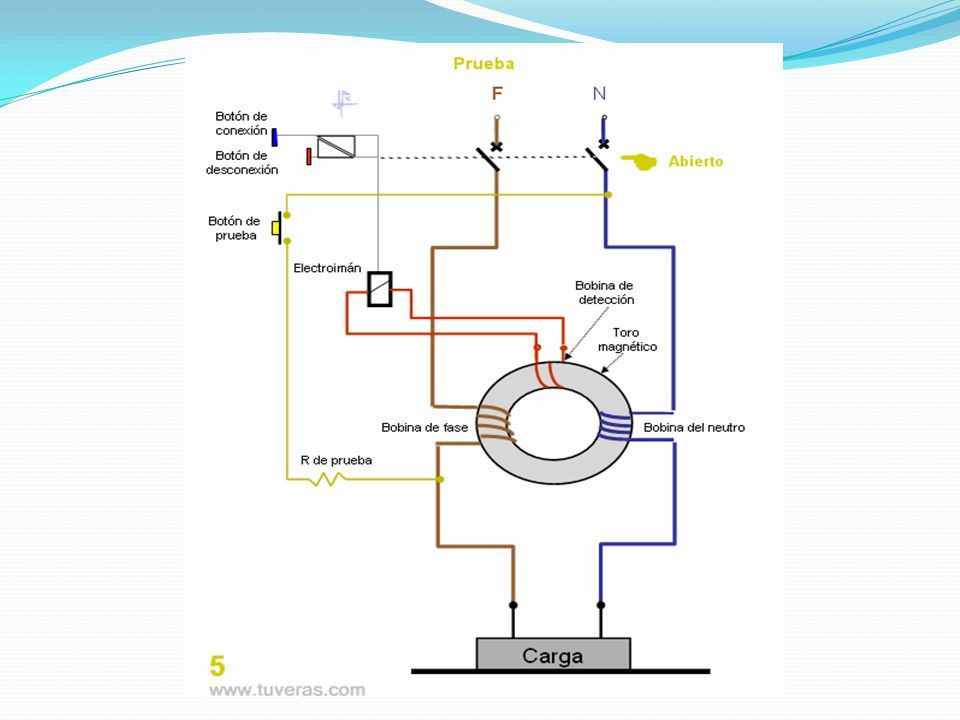

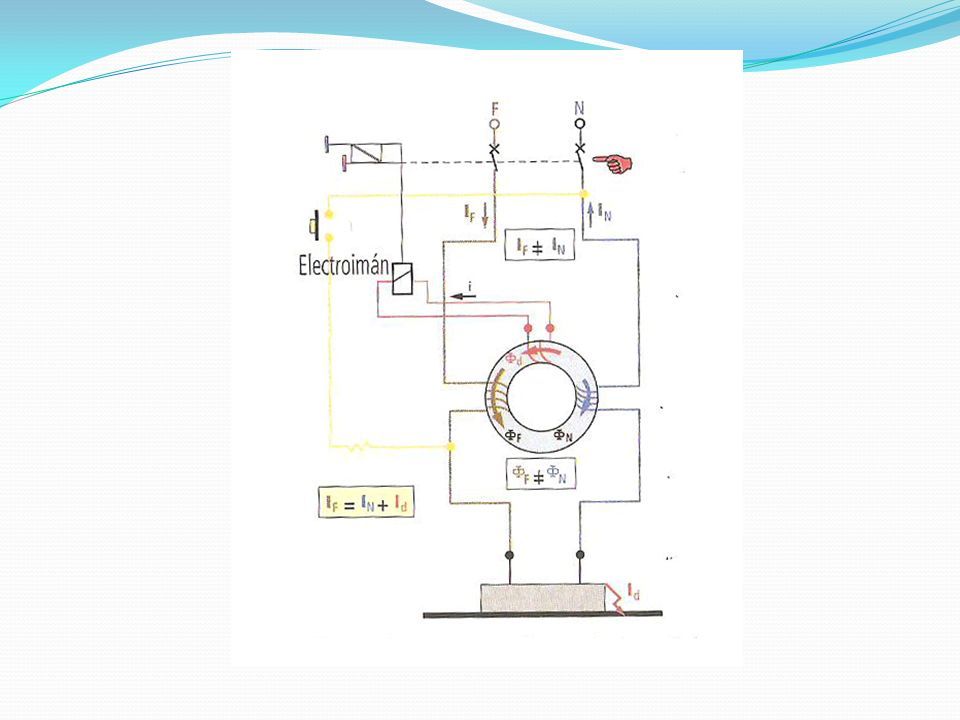

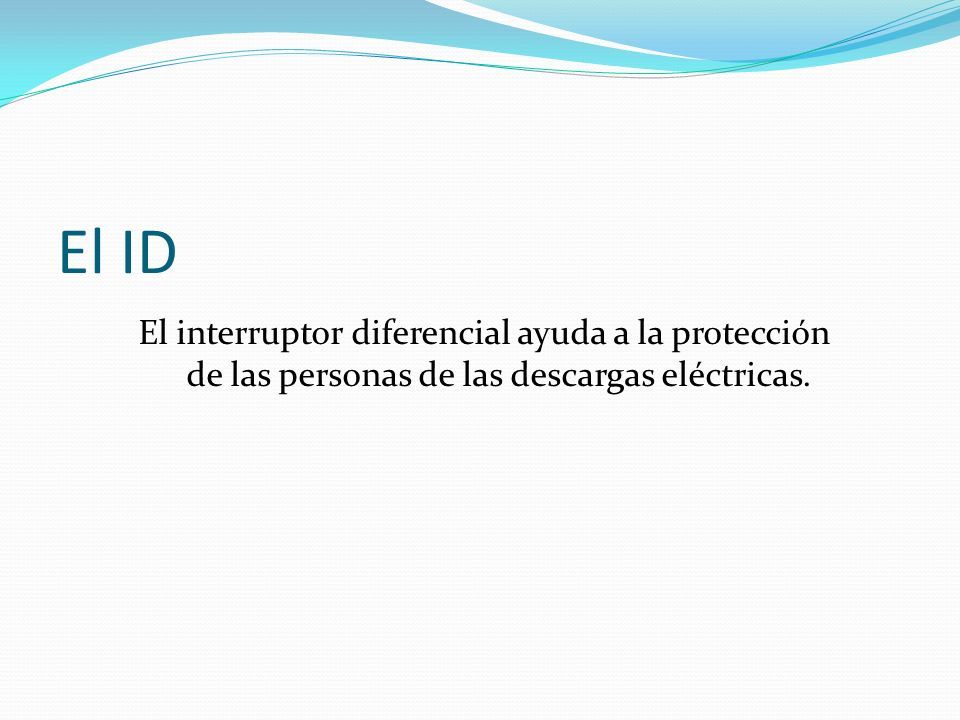

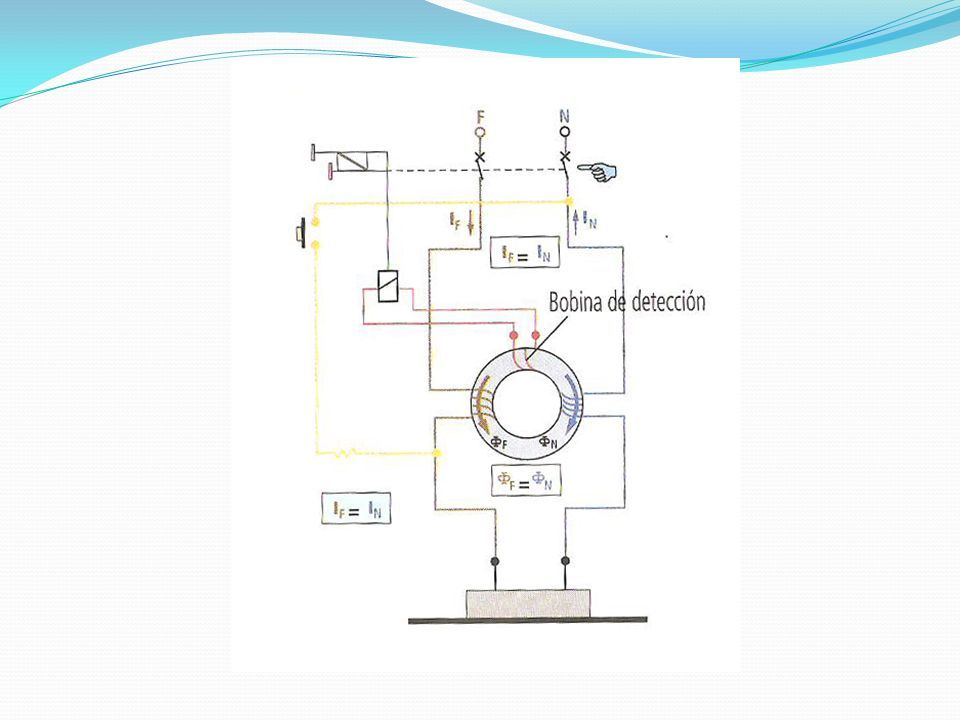

El ID El interruptor diferencial ayuda a la protección de las personas de las descargas eléctricas.
21

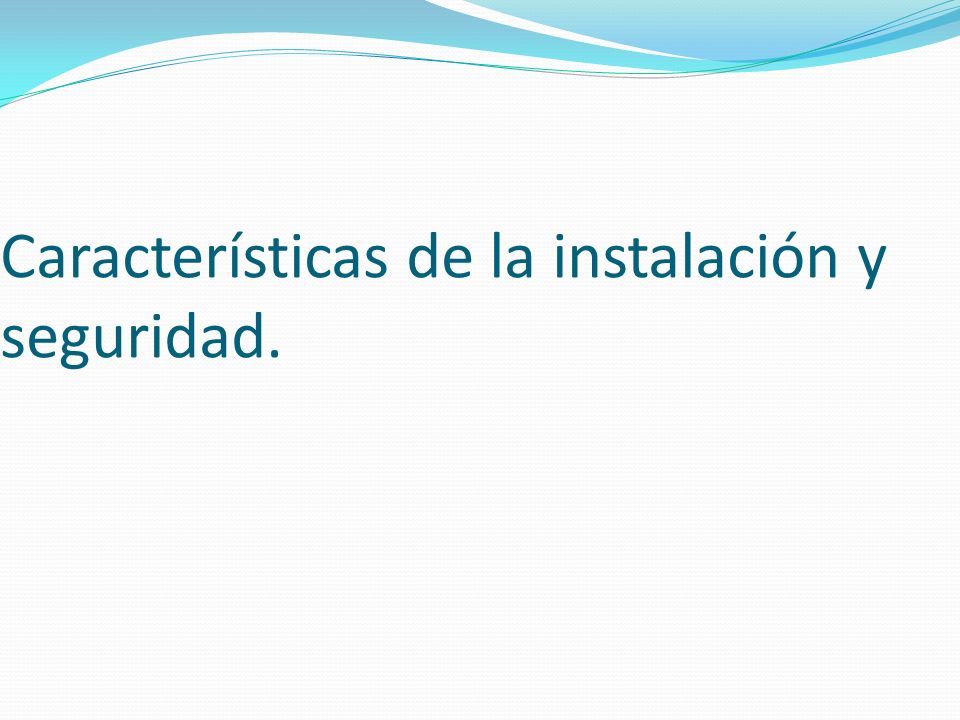

Características de la instalación y seguridad.
22
Para que la instalación de una vivienda sea totalmente segura: - se deben cumplir las normas del REBT. - todos los elementos metálicos deben tener una conexión equipotencial. - se deben respetar los volúmenes de prohibición y de protección en los baños.
23

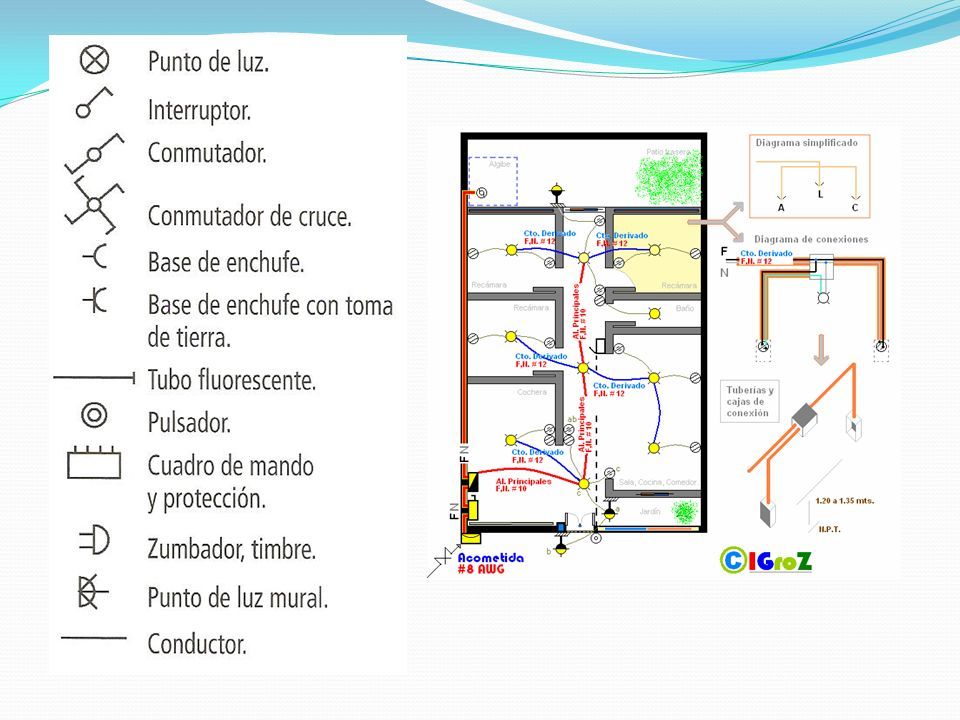

Representación gráfica. Existen dos tipos de representaciones: - Representación unifilar. - Representación multifilar.
25
La factura eléctrica. La factura eléctrica acredita el pago de la electricidad consumida durante un periodo de tiempo. En ella deben figurar: - Potencia - Alquiler de equipos - Consumo realizado - Tasas Además, también deben figurar las lecturas del contador y el precio del kWh.
