47. Relé de tensión para secuencia de fase

Presentación del tema: "47. Relé de tensión para secuencia de fase"— Transcripción de la presentación:

1 47. Relé de tensión para secuencia de fase
Eduardo Rafael López Guzmán

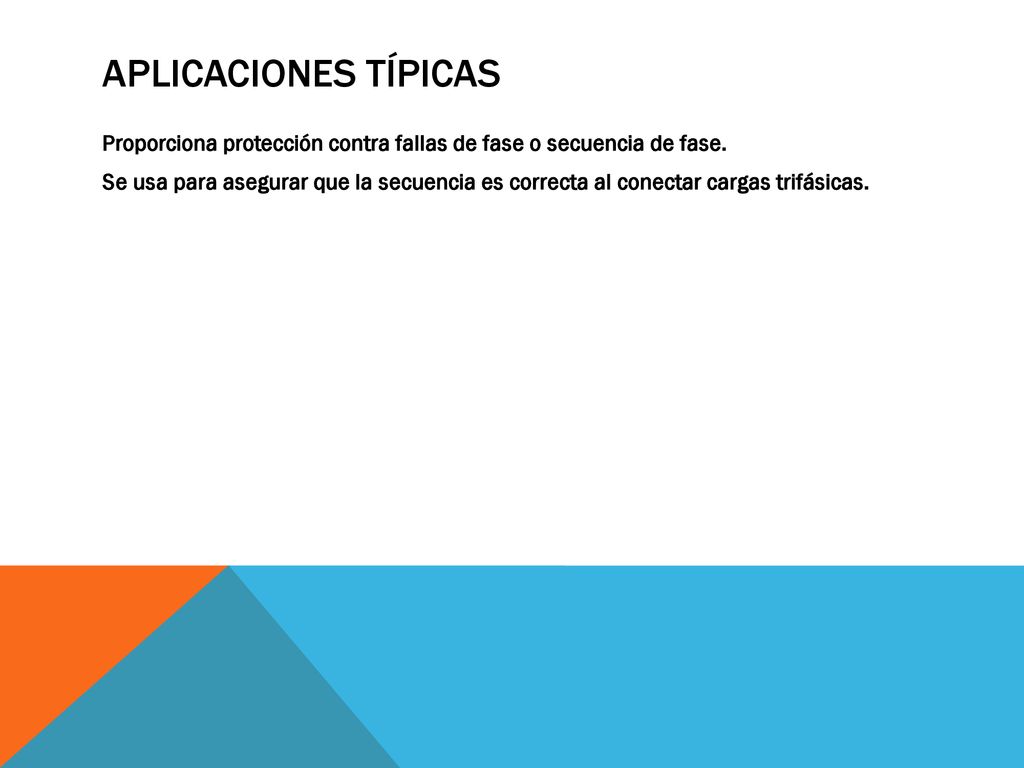

2 Aplicaciones típicas Proporciona protección contra fallas de fase o secuencia de fase. Se usa para asegurar que la secuencia es correcta al conectar cargas trifásicas.

3 Relé Marca Sensovant modelo M200 PS1
Con una secuencia de fase incorrecta desenergizará la salida previniendo el arranque de maquinaria mal conectada El LED rojo indica que la secuencia de fase es incorrecta El LED verde indica que la secuencia de fase es correcta $

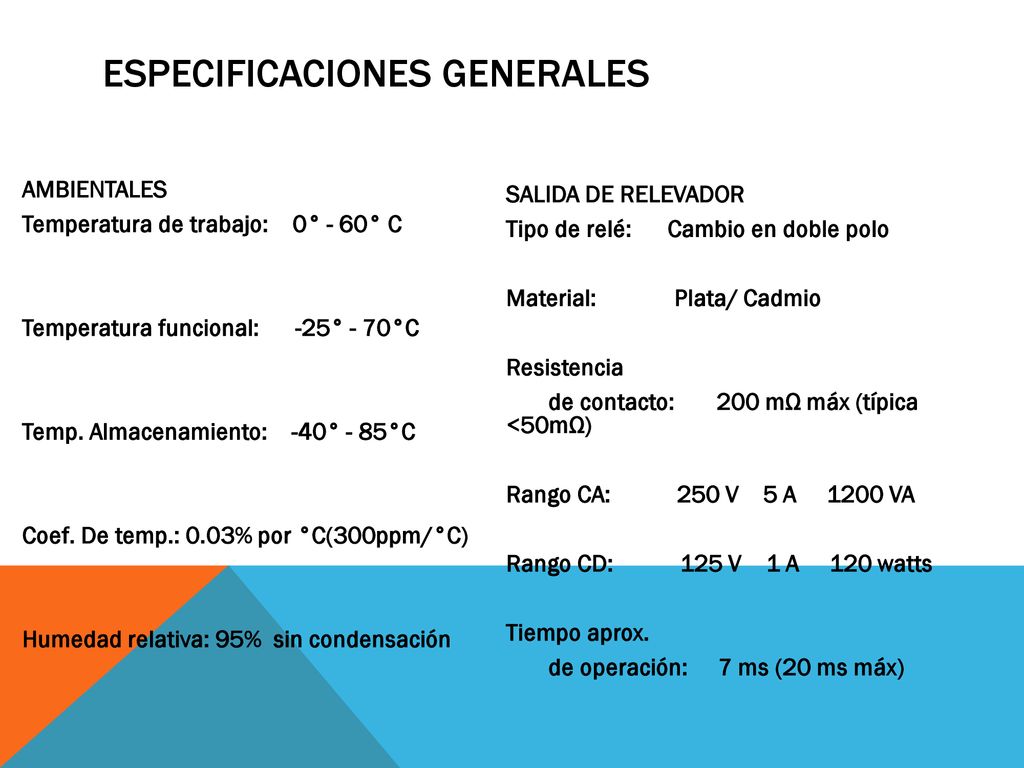

4 Especificaciones generales
AMBIENTALES Temperatura de trabajo: 0° - 60° C Temperatura funcional: -25° - 70°C Temp. Almacenamiento: -40° - 85°C Coef. De temp.: 0.03% por °C(300ppm/°C) Humedad relativa: 95% sin condensación SALIDA DE RELEVADOR Tipo de relé: Cambio en doble polo Material: Plata/ Cadmio Resistencia de contacto: 200 mΩ máx (típica <50mΩ) Rango CA: 250 V 5 A 1200 VA Rango CD: 125 V 1 A 120 watts Tiempo aprox. de operación: 7 ms (20 ms máx)

5 FUERZA DIELÉCTRICA Entre bobina y contactos: 5 kV RMS 1min Entre contactos abiertos: 1 kV RMS 1min adyacentes: 1 kV RMS 1min ENTRADA Voltaje: 57.8 – 500V ±25% Frecuencia: Hz Carga: 3 VA AISLAMIENTO Voltaje de 4kV RMS 50Hz 1min prueba: entre entrada y casco Clase de protección: IEC 348 Resistencia del aislamiento: 1000 MΩ PESO Y TAMAÑO DEL CASCO 0.4 kg / 55 mm

6 Normas IEC 144 BS 5420 VDI 0435 DIN ANSI C37 IEC 801 ANSI C37-90a

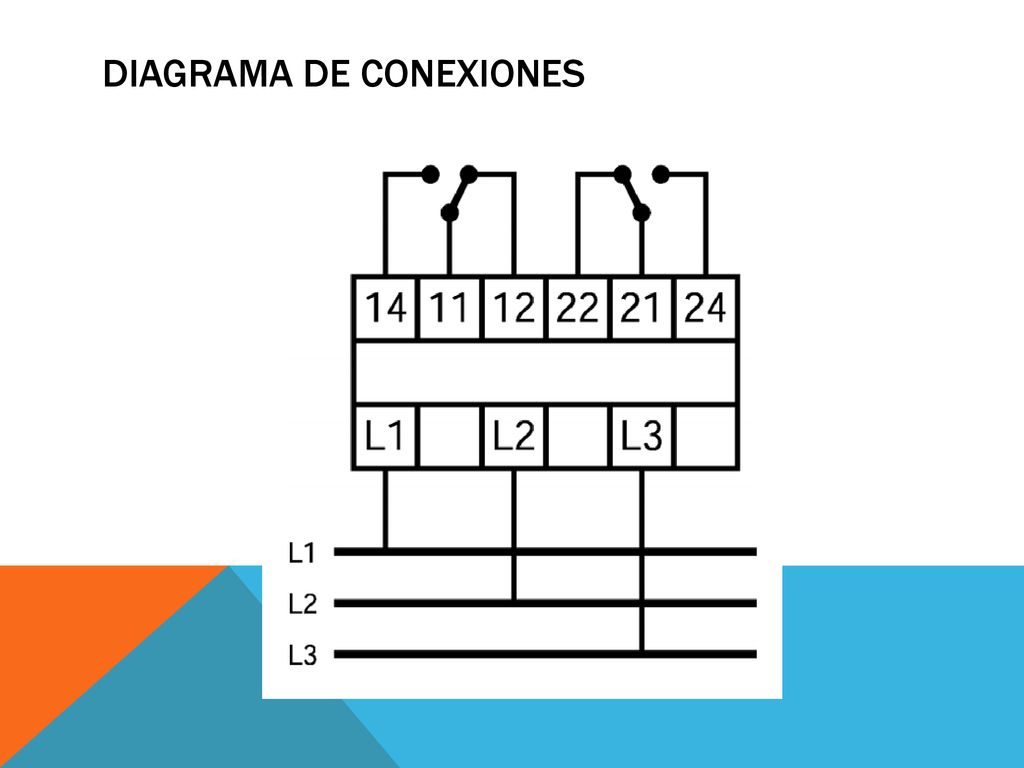

7 Diagrama de conexiones
