“Válvulas Solenoides”
Ing. Oscar Romero Martínez
2
Skinner Solenoid Valves
Qué Aprenderemos La construcción Los componentes La terminología Los Modelos Las Aprobaciones Internacionales
3
Skinner Solenoid Valves
“ Un mando electromecánico de flujo. Operado por flujo magnético que mueve un vástago magnético ó palanca. Una válvula del solenoide es...”
4
Skinner Solenoid Valves
Las líneas de flujo del solenoide debidas a la energía del campo magnético El campo magnético atrae al vástago móvil a la posición deseada Qué abre / cierra el orificio para dirigir el flujo.
5
Los componentes Skinner Solenoid Valves Sleeve La bobina Vástago
Resorte del retorno El orificio El cuerpo
6
Skinner Solenoid Valves

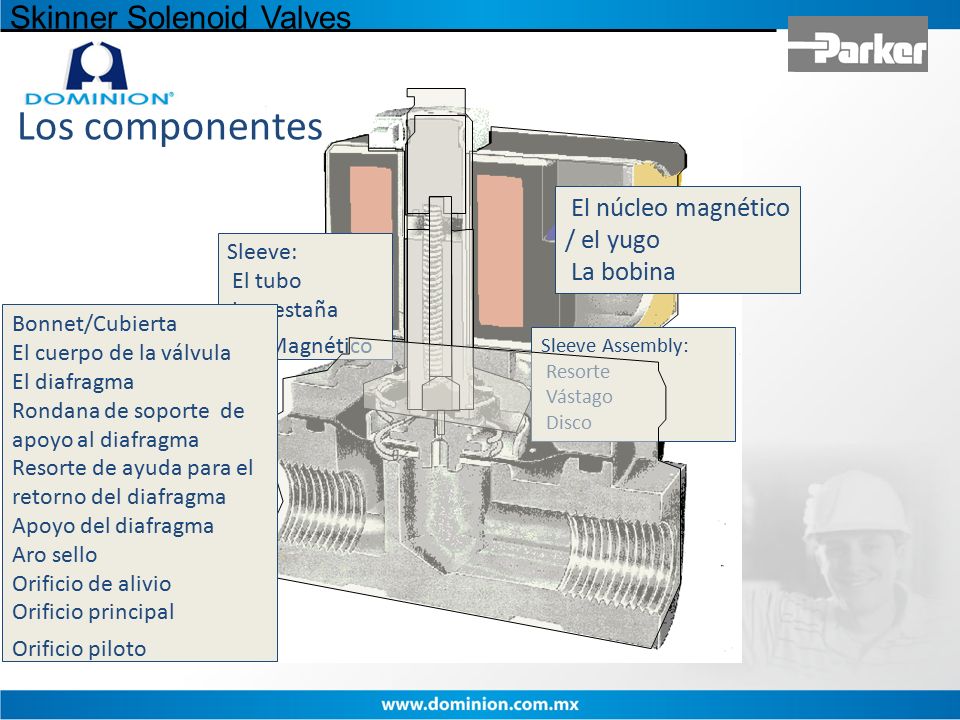

Sleeve: El tubo La pestaña Aro Magnético Los componentes El núcleo magnético / el yugo La bobina Sleeve Assembly: Resorte Vástago Disco Bonnet/Cubierta El cuerpo de la válvula El diafragma Rondana de soporte de apoyo al diafragma Resorte de ayuda para el retorno del diafragma Apoyo del diafragma Aro sello Orificio de alivio Orificio principal Orificio piloto
7
Skinner Solenoid Valves
DC (Corriente Directa) No hay necesidad de usar el anillo Menos fuerza que en CA Tiempo de respuesta más lento en comparación con CA En CA (Corriente Alterna) Onda Senoidal La frecuencia = 60 o 50 Hz. o ciclos por segundo Se usa un anillo para producir un fraccionamiento de fuerza magnética. El tiempo de respuesta rápido Permite presiones más altas contra DC
8
Skinner Solenoid Valves - Los Componentes básicos

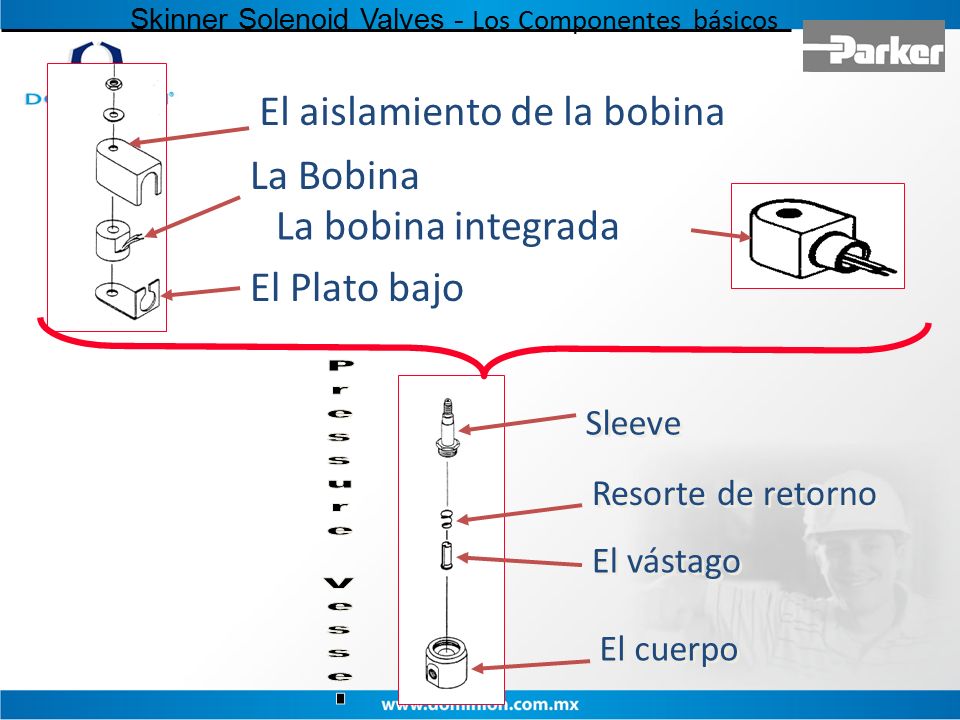

El aislamiento de la bobina La Bobina La bobina integrada El Plato bajo Pressure Vessel Sleeve Resorte de retorno El vástago El cuerpo
9
Skinner Solenoid Valves - Los Componentes básicos
El Aislamiento de la bobina Operator La bobina Sleeve Resorte del retorno El buzo El cuerpo
10
Skinner Solenoid Valves
La bobina La bobina Encapsulada Alambre Magneto Carrete de la bobina El Alambre de conexión aislado
11
Skinner Solenoid Valves
Coil La bobina Capas uniformes de alambre magneto. Probada para voltaje específico o rango de voltaje La bobina genera el calor cuando opera continuamente. La Temperatura total = T. Ambiente + el Calor propio dé la bobina Cuatro clases de temperatura para elegir de: (A=105°C, B=130°C, F=155°C, H=180°C)
12
Skinner Solenoid Valves
El aislamiento El núcleo de metal, capaz de conducir el flujo magnético. Debe encontrarse dentro de las normas - NEMA, UL, CSA El yugo El ojal Integrado Conduit ½” Cables
13
Skinner Solenoid Valves
Las terminaciones Alambre –descubierto DIN Para zapatas Terminal de tornillos
14
Skinner Solenoid Valves
NEMA La Asociación de los Fabricantes Eléctrica nacional Las normas establecidas para la construcción de aislamientos eléctricos. Tipos 1-6 Sin riesgo. Tipo 4 Agua, Tipo 4x Resistente a la Corrosión. Tipos 7-10 Ambiente Peligroso. Tipos Sin Riesgo. El Manual de la referencia - página 8 define cada tipo.
15
Skinner Solenoid Valves
ANSI American National Standardization Institute El Símbolo de ANSI – muestra el símbolo de una válvua de 2 vías / 2 posiciones con accionamiento por solenoide. 2 2 1 1 ANSI El símbolo
16
Skinner Solenoid Valves
Los Tipos de Accionamiento de las válvulas Acción directa Direct lift Operada por Piloto Acción directa - “el orificio principal se abre y cierra por el plunger”
17
Skinner Solenoid Valves

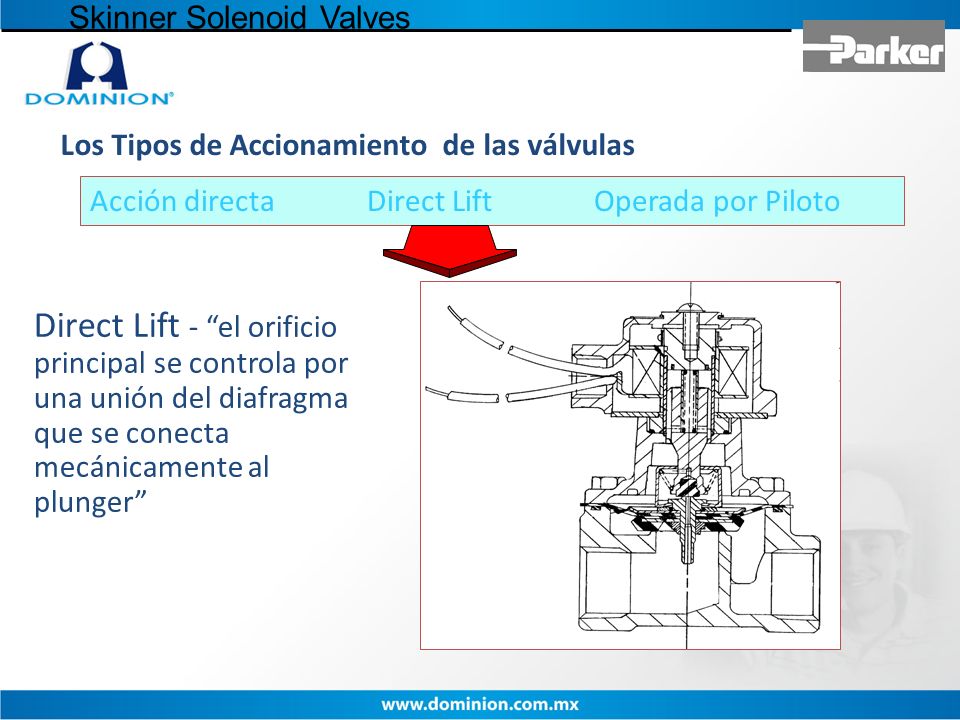

Los Tipos de Accionamiento de las válvulas Acción directa Direct Lift Operada por Piloto Direct Lift - “el orificio principal se controla por una unión del diafragma que se conecta mecánicamente al plunger”
18
Skinner Solenoid Valves
Los Tipos de Accionamiento de las válvulas Acción directa Direct Lift Operación por Piloto Operación por Piloto Se requiere de presión diferencial por el orificio piloto para abrir y cerrar el orificio principal que es un pistón o unión con el diafragma”
19
Skinner Solenoid Valves
Los Tipos de Accionamaiento de las válvulas Acción directa Direct Lift Operación por Piloto Acción directa “El orificio principal se abre y cierra por el plunger” Direct lift “El orificio principal se controla por una unión del diafragma que se conecta mecánicamente al plunger” Operación por Piloto “Se requiere de presión diferencial por el orificio, para abrir y cerrar el orificio principal”
20
Skinner Solenoid Valves
2-vías 3-vías El 4-vías Acción directa Normalmente Cerrado Normalmente Abierta Operada por Piloto Acción directa Normalmente Cerrado Normalmente Abierta Direccional Universal Operación por Piloto Normalmente Abra Operación por Piloto Direccional
21
Skinner Solenoid Valves
Normalmente Cerrada Cuando se desenergiza, el sello del plunger se sienta directamente en el orificio principal. In In Out Out El Símbolo de ANSI
22
Skinner Solenoid Valves
Normalmente Cerrado Cuando se energiza el solenoide, el plunger, permite el paso del flujo a través del orificio.
23
Skinner Solenoid Valves
2-Vías 3-Vías 4-Vías Acción directa Normalmente Cerrado Normalmente Abierta Operada por Piloto Acción directa Normalmente Cerrado Normalmente Abierta Universal Operada por Piloto Operada por Piloto Direccional
24
Skinner Solenoid Valves
Normalmente Abierta En las válvulas normalmente abiertas el vàstago se sienta fuera del orificio principal cuando se desenergiza el solenoide. In In Out Out El Símbolo de ANSI.
25
Skinner Solenoid Valves
Normalmente Abierta Cuando se energiza el solenoide, el plunger se sienta en el orificio principal, impidiendo el paso del flujo a través de la válvula.
26
Skinner Solenoid Valves
Dos Ejemplos para Válvulas Normalmente Abiertas OUT IN OUT IN
27
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa – 2 vias NO OUT (3) OUT (3) Desenergizada Energizada IN (2) IN (2) In In Out Out El Símbolo de ANSI
28
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa - 2W NO OUT (3) OUT (3) Desenergizada Energizada IN (2) IN (2) In In Out Out El Símbolo de ANSI
29
Skinner Solenoid Valves
2-Vías 3-vías 4-Vías Acción directa Normalmente Cerrada Normalmente Abrierta Operada por Piloto Acción directa Normalmente Cerrada Normalmente Abierta Direccional Universal Operada por Piloto Normalmente Abrierta Operada por Piloto Direccional
30
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa 3V Normalmente Cerrada Desenergizado EXH (3) EXH (3) Energizado CYL (2) IN (1) CYL (2) IN (1) 1 3 1 3 2 2 El Símbolo de ANSI
31
Skinner Solenoid Valves
Los Modelos de flujo: La Acción directa - 3W Normalmente Cerrada Desenergizada Energizada EXH (3) EXH (3) CYL (2) IN (1) CYL (2) IN (1) 1 3 1 3 2 2 El Símbolo de ANSI
32
Skinner Solenoid Valves
2-Vías 3-Vías 4-Vías La Acción directa Normalmente Cerrado Normalmente Abierta Direccional Universal Operada por Piloto Normalmente Cerrada Operada por Piloto Direccional Acción directa Normalmente Cerrada Normalmente Abrierta Operada por Piloto Normalmente Abierta
33
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa - 3W NO Desenergizada Energizada IN (3) IN (3) CYL (2) EXH (1) CYL (2) EXH (1) 1 3 1 3 El Símbolo de ANSI 2 2
34
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa - 3W NO Desenergizada Energizada IN (3) IN (3) EXH (1) CYL (2) CYL (2) EXH (1) 1 3 1 3 2 2 El Símbolo de ANSI
35
Skinner Solenoid Valves
2-Vías 3-Vías 4-Vías Acción directa Normalmente cerrada Normalmente Abierta Direccional Universal Operada por Piloto Operada por Piloto Direccional Acción directa Normalmente Cerrada Normalmente Abierta Operada por Piloto O Normalmente Cerrado
36
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa - 3W Direccional Desenergizada Energizada NO (3) NO (3) IN (2) IN (2) 1 3 1 3 2 2 El Símbolo de ANSI
37
Skinner Solenoid Valves
Los Modelos de flujo: Acción directa - 3W Direccional Desenergizada Energizada NO (3) NO (3) IN (2) NC (1) NC (1) IN (2) 1 3 1 3 2 2 El Símbolo de ANSI
38
Skinner Solenoid Valves
2-Vías 3-vías 4-vías Acción directa Normalmente Cerrado Normalmente Abierta Direccional Universal Operada por Piloto Acción directa Normalmente Cerrado Normalmente Abierta Operada por Piloto Operada por Piloto Direccional
39
Skinner Solenoid Valves
2-Vías 3-Vías 4-vía Acción directa Normalmente Cerrada Normalmente Abierta Operada por piloto La Acción directa Normalmente Cerrado Normalmente Abra Direccional Universal Piloto Operó Normalmente Abierta Operada por Piloto Direccional
40
Skinner Solenoid Valves
Los Modelos de flujo: Operada por Piloto 4 Vías 2 4 EA EA 3 1 5 A A El Símbolo de ANSI P P B B EB EB
41
Skinner Solenoid Valves
La terminología: El máximo el Diferencial de Presión de operación - El diferencial de presión máximo, aguas arriba menos aguas abajo, en que una válvula funcionará. También conocido como la presión de prueba. El mínimo el Diferencial de Presión de operación - La diferencia mínima entre la entrada y la salida que se requiere para el funcionamiento de la válvula. La Presión de prueba - La máxima presión a la entrada de la válvula a que puede exponerse sin sufrir algún daño. Típicamente 1 1/2 veces la MOPD. La Presión de estallido - La presión máxima que la válvula puede resistir sin causar que cualquiera de las partes externas pueda fallar. La presión de estallido mínimo es típicamente 5x presión de prueba.
42
Skinner Solenoid Valves
Bubbletight - Máximo 2cc / el goteo mínimo. La Capacidad de flujo - (Indicado por el factor Cv) la Cantidad de fluido que atraviesa la válvula en cualquier en un instante de tiempo. El orificio - El orificio principal que restringe y/o limita el paso de flujo. Cv Factor - La Cantidad de flujo en GPM que atraviesa una válvula a una presión de 1 psi. Conexión o Puerto – Orificio por donde el fluido entra y sale de la válvula. Disponible en los cuerda NPT, BSP.
