1

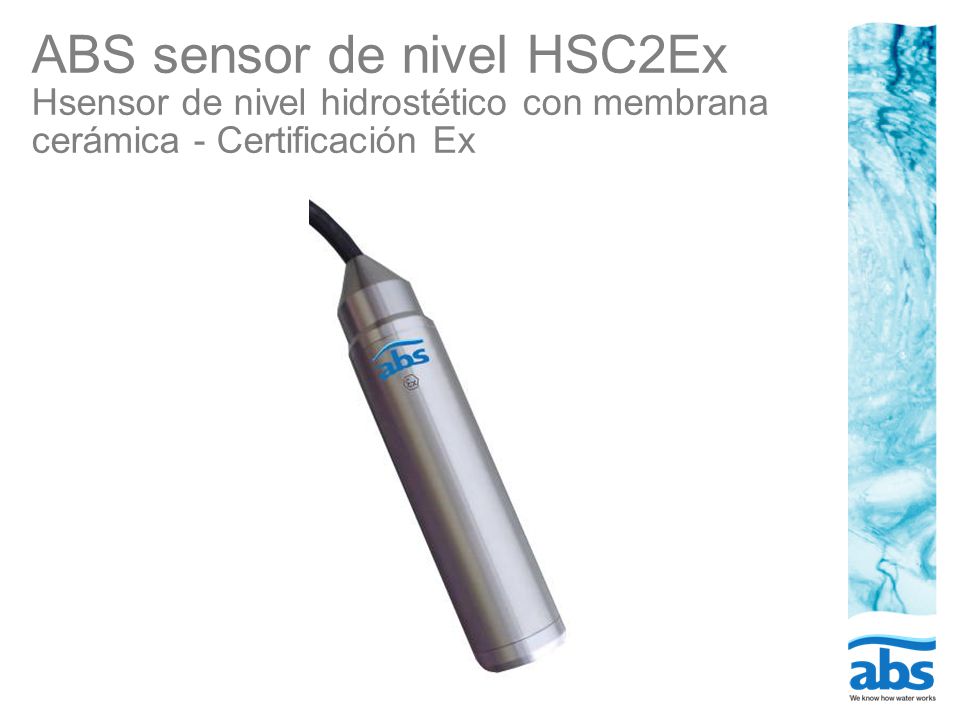

ABS sensor de nivel HSC2Ex Hsensor de nivel hidrostético con membrana cerámica - Certificación Ex
2

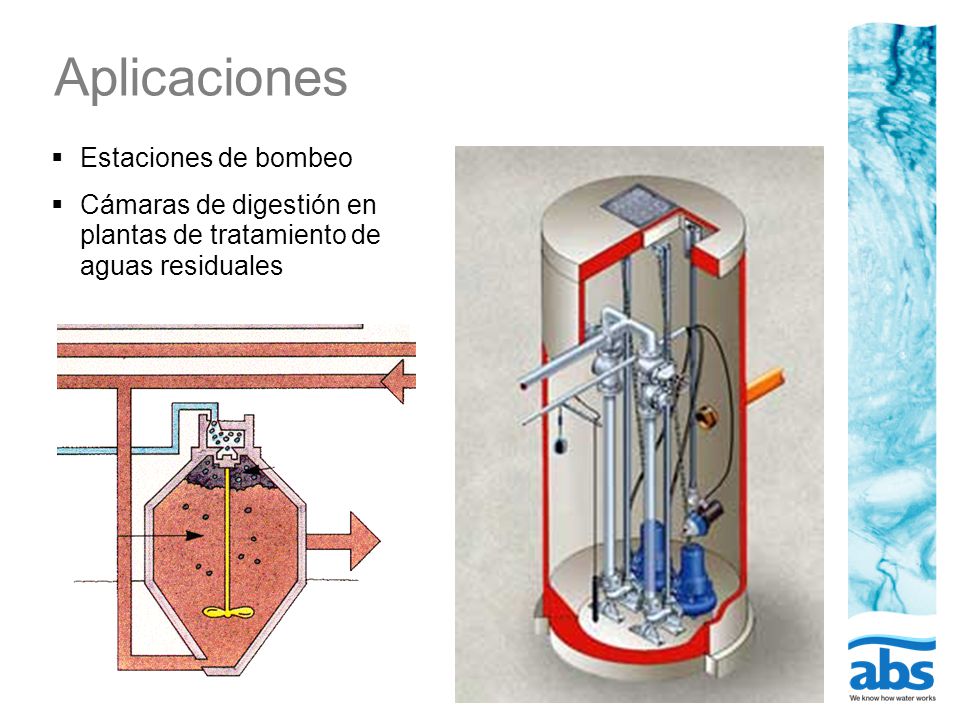

Aplicaciones Estaciones de bombeo
Cámaras de digestión en plantas de tratamiento de aguas residuales
3

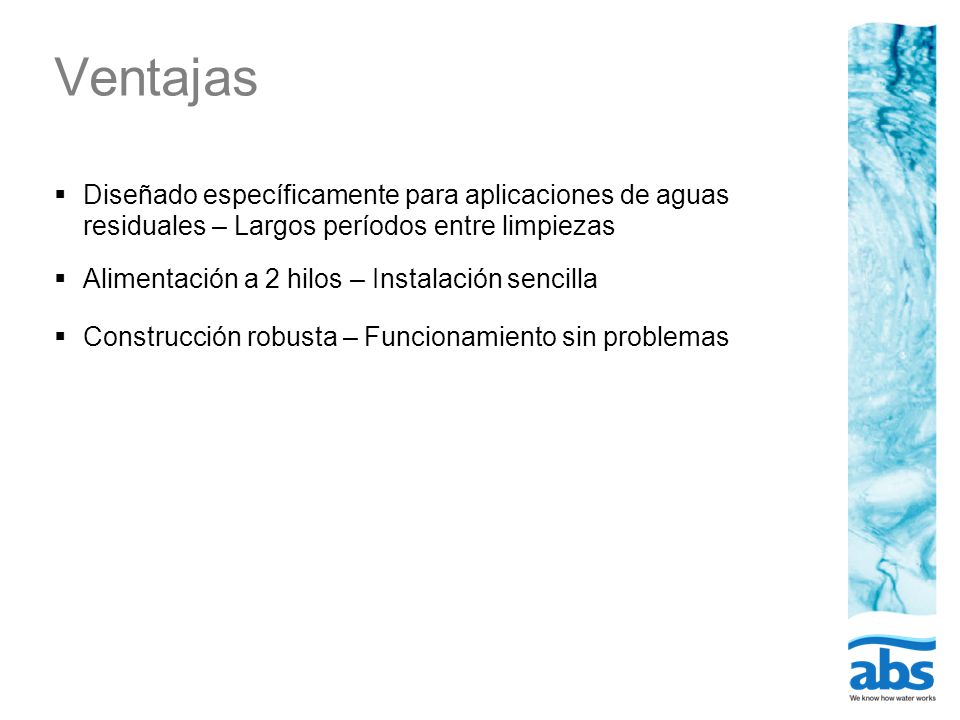

Ventajas Diseñado específicamente para aplicaciones de aguas residuales – Largos períodos entre limpiezas Alimentación a 2 hilos – Instalación sencilla Construcción robusta – Funcionamiento sin problemas
4

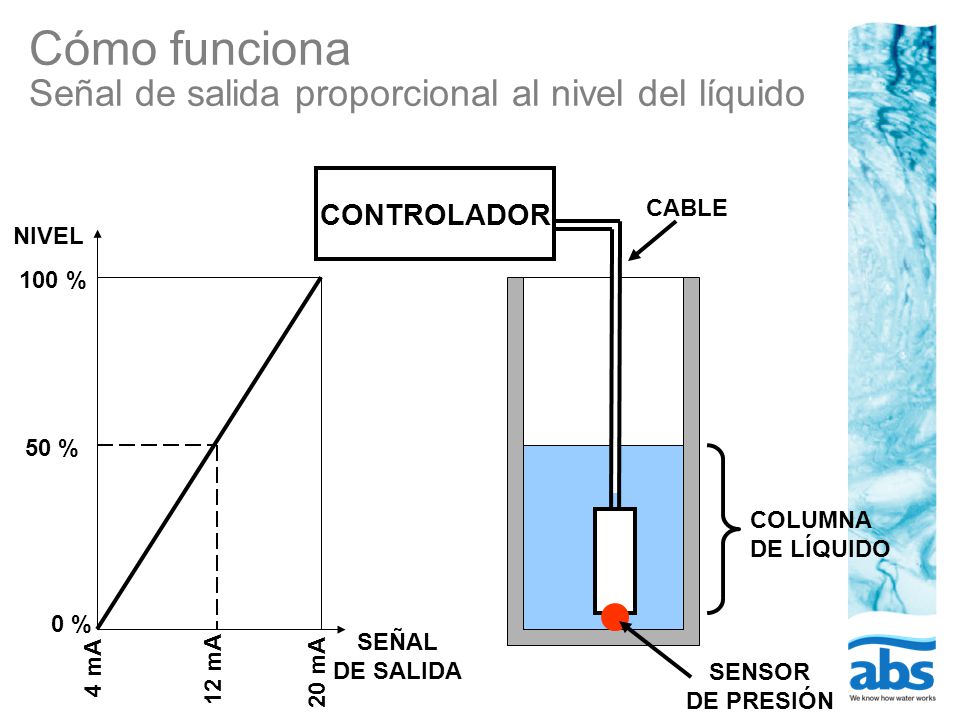

Cómo funciona Señal de salida proporcional al nivel del líquido
CONTROLADOR CABLE NIVEL 100 % 50 % COLUMNA DE LÍQUIDO 0 % SEÑAL DE SALIDA 4 mA 12 mA 20 mA SENSOR DE PRESIÓN
5

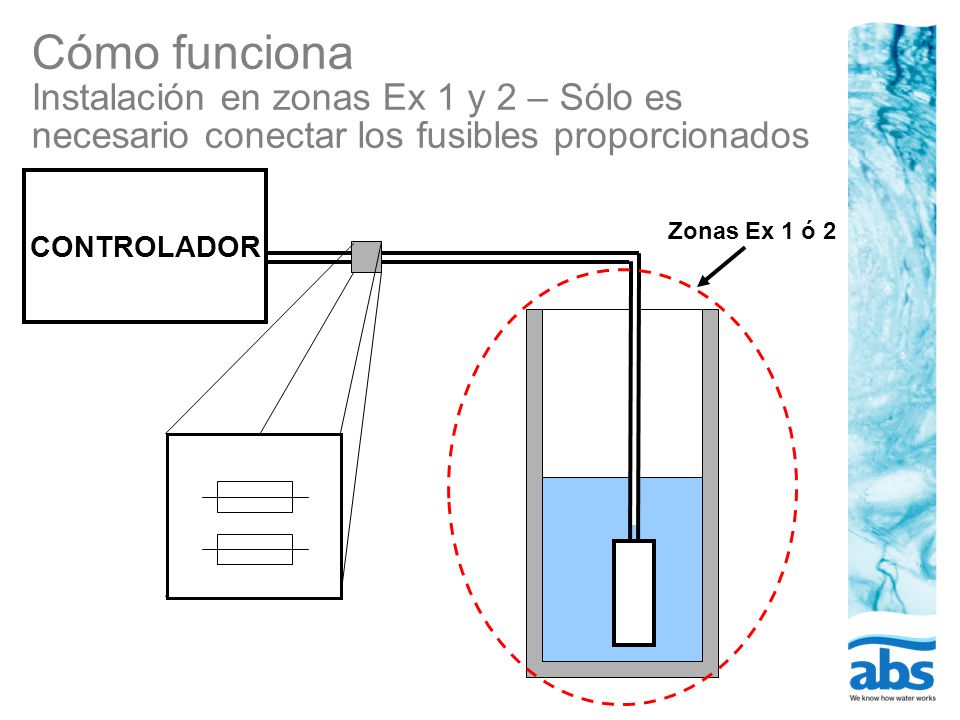

Cómo funciona Instalación en zonas Ex 1 y 2 – Sólo es necesario conectar los fusibles proporcionados
CONTROLADOR Zonas Ex 1 ó 2
6

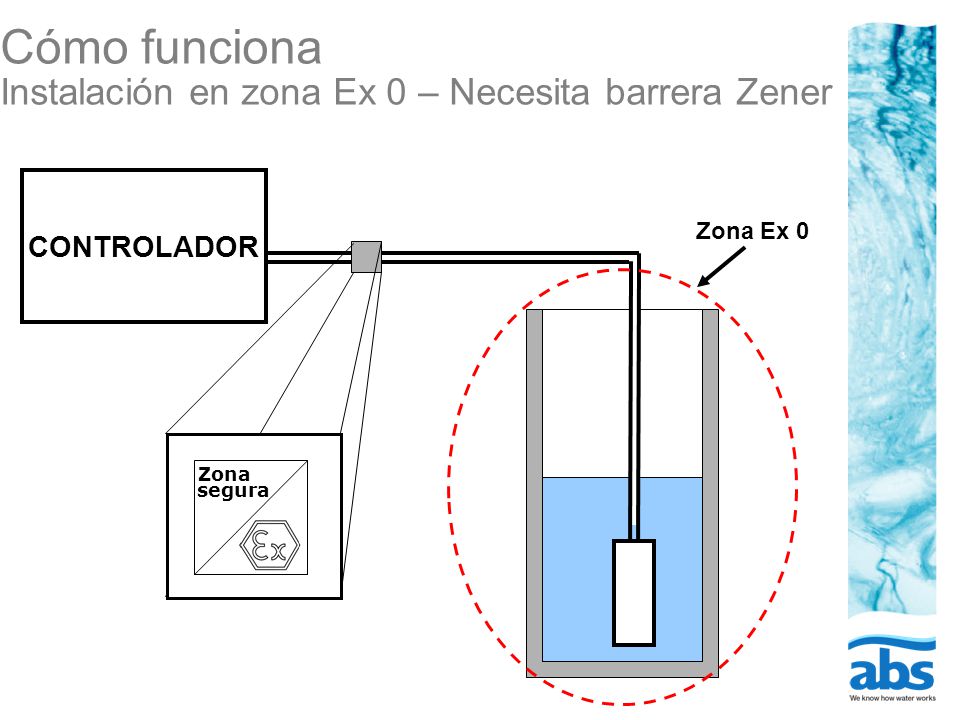

Cómo funciona Instalación en zona Ex 0 – Necesita barrera Zener
CONTROLADOR Zona Ex 0 Zona segura
7

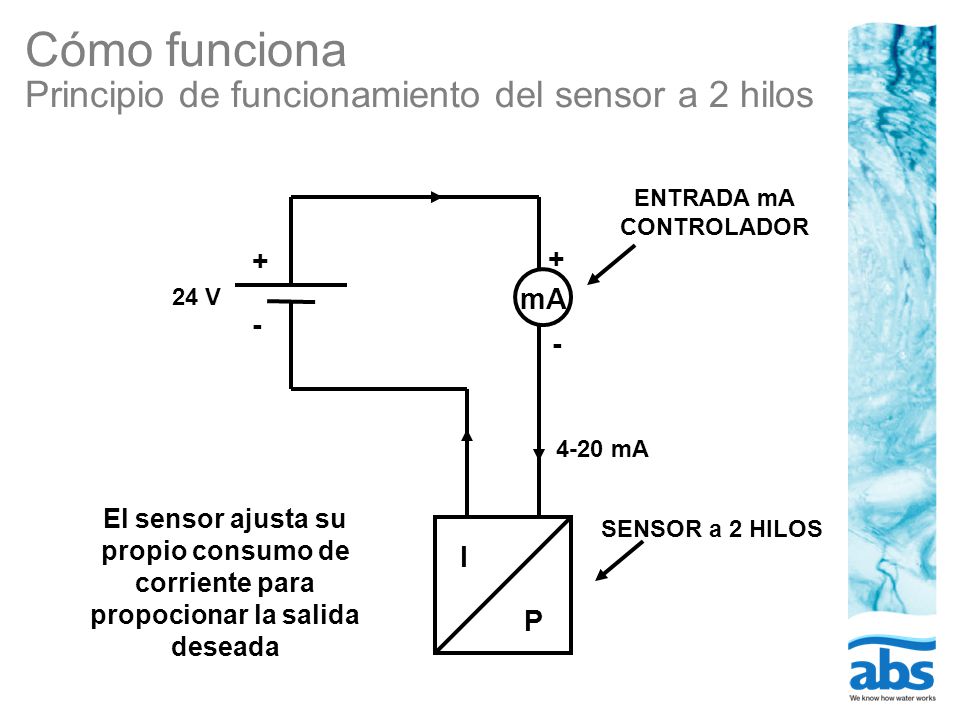

Cómo funciona Principio de funcionamiento del sensor a 2 hilos
ENTRADA mA CONTROLADOR + + mA 24 V - - 4-20 mA El sensor ajusta su propio consumo de corriente para propocionar la salida deseada SENSOR a 2 HILOS I P
8

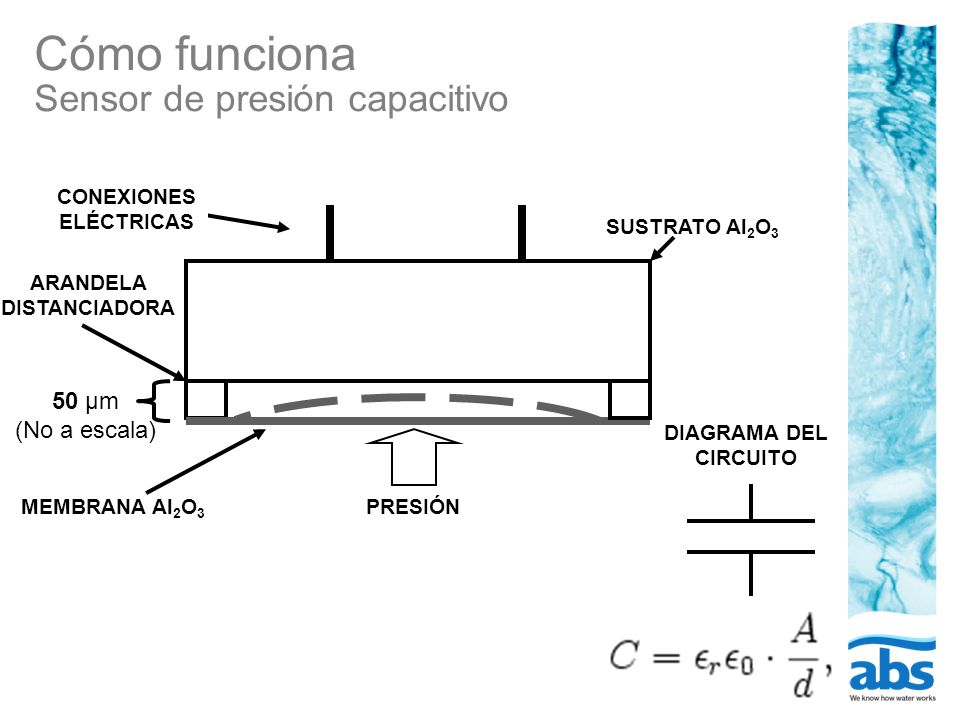

Cómo funciona Sensor de presión capacitivo
CONEXIONES ELÉCTRICAS SUSTRATO Al2O3 ARANDELA DISTANCIADORA 50 μm (No a escala) DIAGRAMA DEL CIRCUITO MEMBRANA Al2O3 PRESIÓN
9

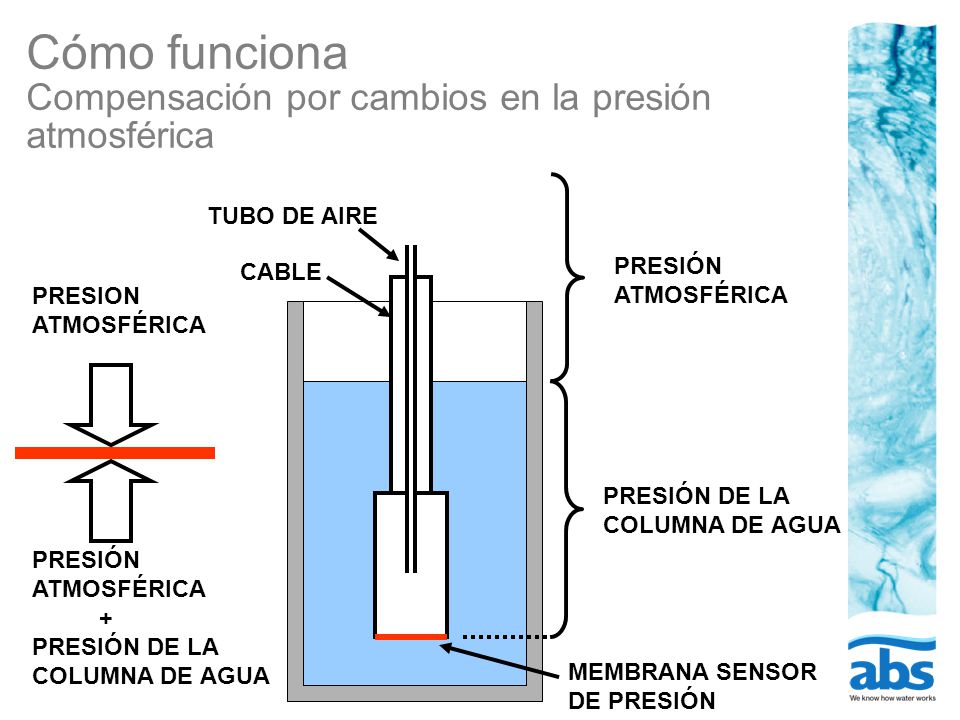

Cómo funciona Compensación por cambios en la presión atmosférica
TUBO DE AIRE PRESIÓN ATMOSFÉRICA CABLE PRESION ATMOSFÉRICA PRESIÓN DE LA COLUMNA DE AGUA PRESIÓN ATMOSFÉRICA + PRESIÓN DE LA COLUMNA DE AGUA MEMBRANA SENSOR DE PRESIÓN
10

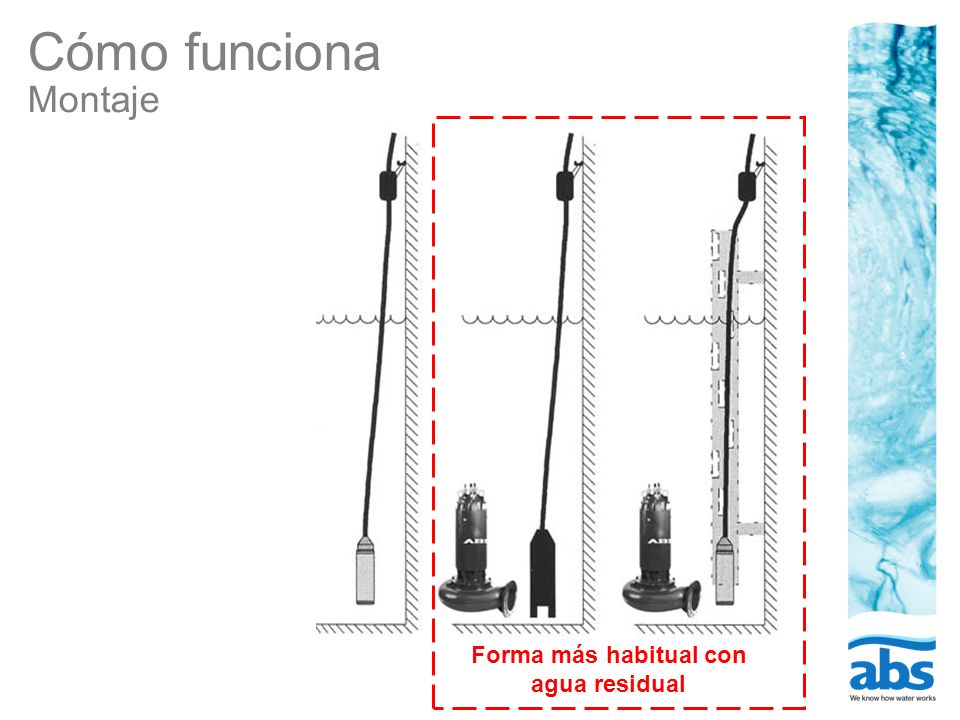

Forma más habitual con agua residual
Cómo funciona Montaje Forma más habitual con agua residual
11

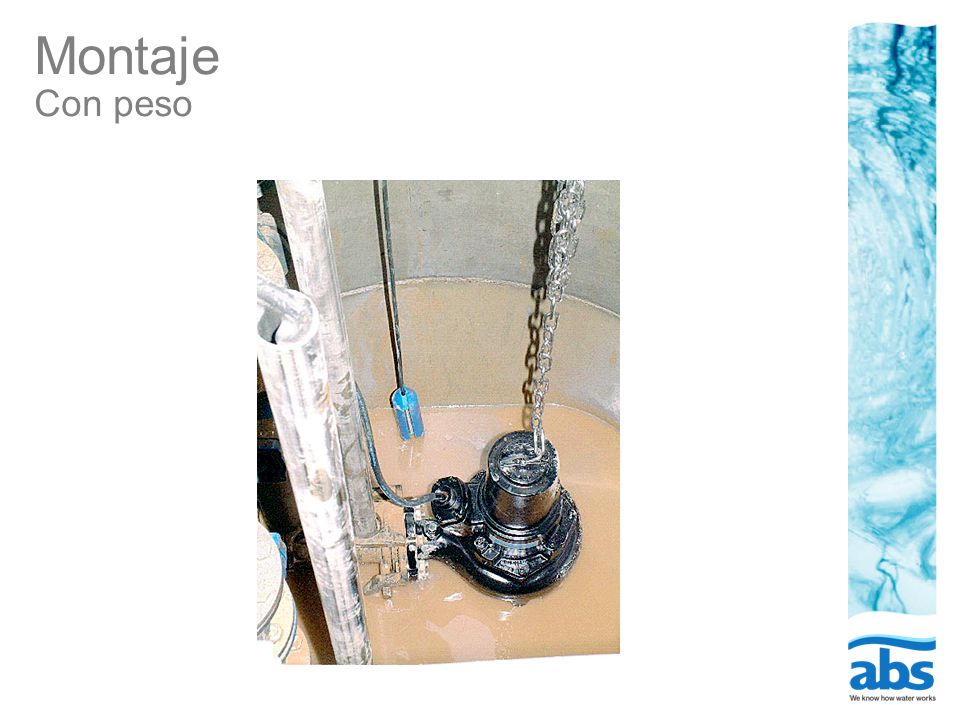

Montaje Con peso
12

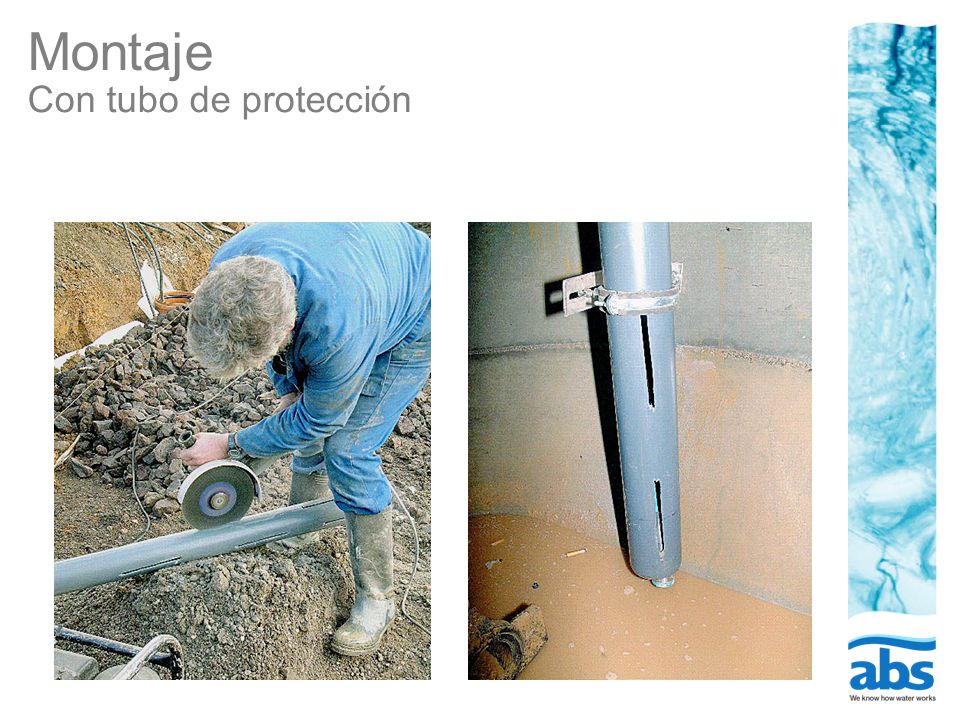

Montaje Con tubo de protección
13

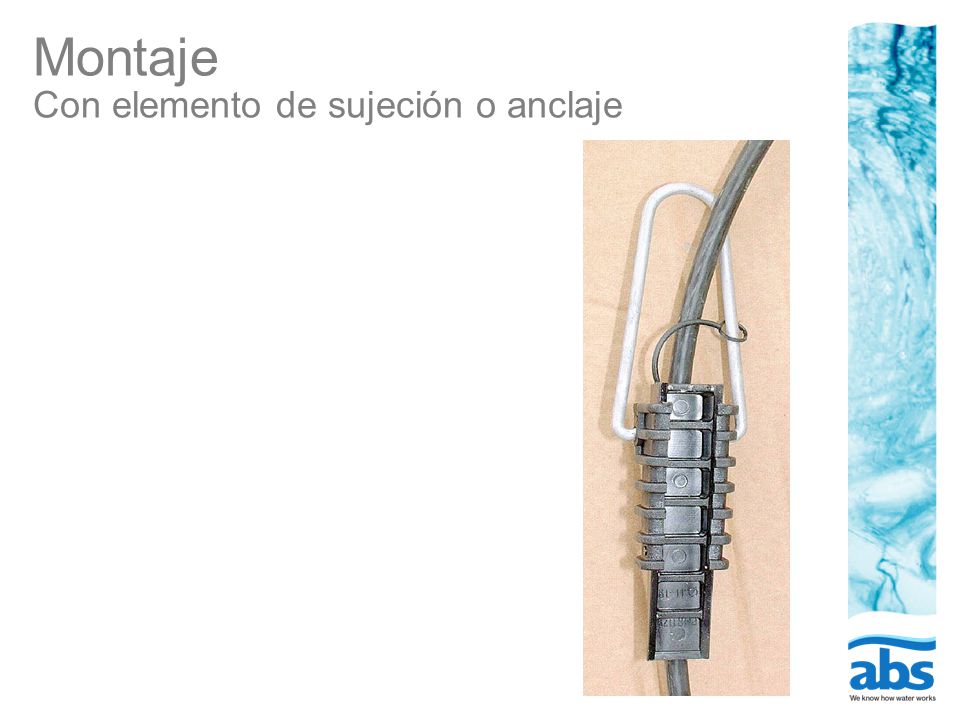

Montaje Con elemento de sujeción o anclaje
14
Carácterísticas Datos técnicos
Materiales Cable Cuerpo Membrana PVC ó PE Acero antiácido SS2343 Cerámica Al2O3 Dimensiones 40 x 200 mm (diámetro x longitud) 5 x 0,5 mm2, con funda y tubo de aire integrado Longitud hasta 45 m Rango de medida 0-1 mH2O hasta 0-40 mH2O Alimentación 9 a 28 VDC Señal de salida 4-20 mA Rango de temperatura -20 a +80 C Compensada -30 a +80 C
15

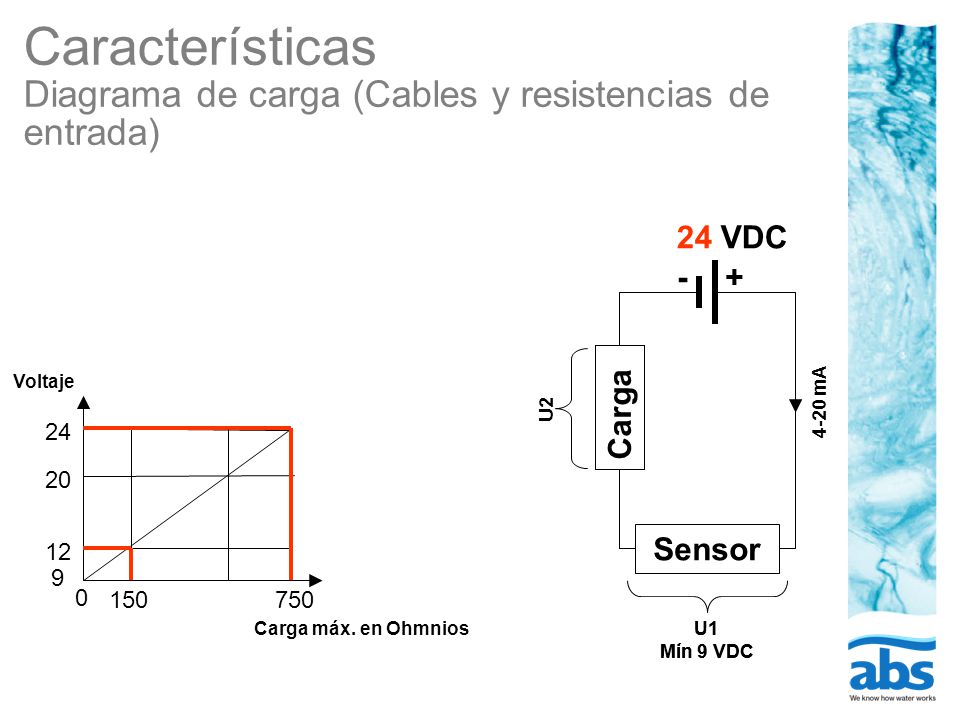

Características Diagrama de carga (Cables y resistencias de entrada)
12 VDC 24 VDC - + Voltaje Carga 4-20 mA U2 24 20 Sensor 12 9 150 750 Carga máx. en Ohmnios U1 Mín 9 VDC U1 Min 9 VDC
16

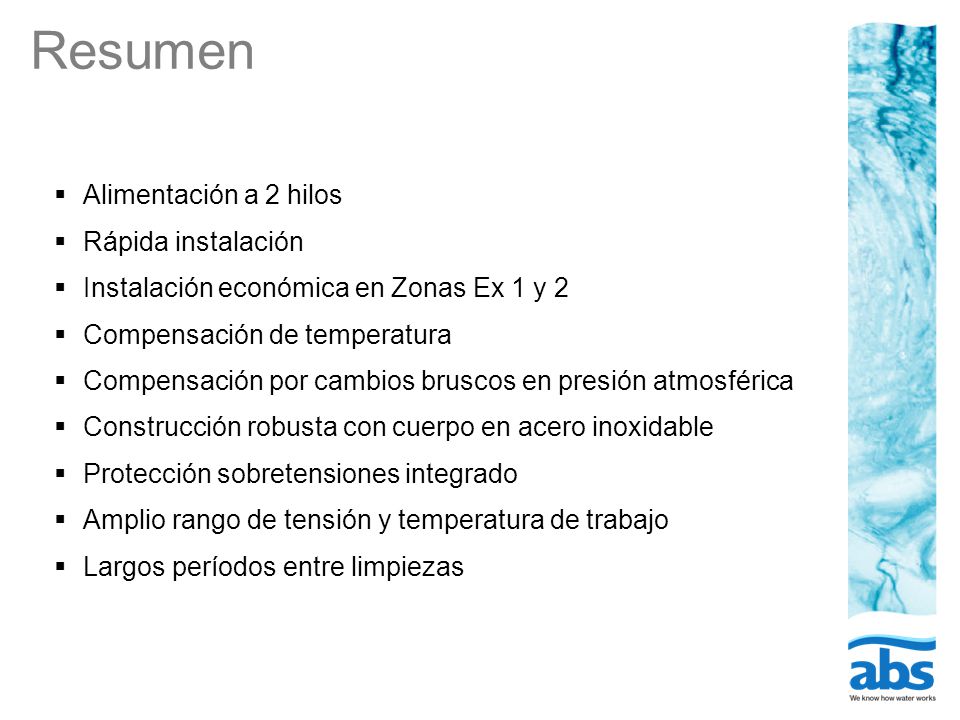

Resumen Alimentación a 2 hilos Rápida instalación
Instalación económica en Zonas Ex 1 y 2 Compensación de temperatura Compensación por cambios bruscos en presión atmosférica Construcción robusta con cuerpo en acero inoxidable Protección sobretensiones integrado Amplio rango de tensión y temperatura de trabajo Largos períodos entre limpiezas
