Maruca Galvan A01192501 Diego Guerra A01192644 Carlos Garcia A01192640
Saving Water Maruca Galvan A Diego Guerra A Carlos Garcia A
2
¿Que es Saving Water? Saving water empezó con la idea de ahorrar agua a la hora de bañarte. La mejor forma de ahorrar agua es que a la persona que le estas proponiendo algo, no le cambie su vida diaria. Normalmente cuando uno se baña, tarda en promedio la misma cantidad de tiempo. ¿Como podíamos arreglar esto, y que el usuario use su regadera el mismo tiempo? Muy sencillo todo el agua que se gasta mientras sale el agua caliente, la podemos ahorrar. De ahí surgió nuestra idea, hacer que el agua no salga hasta que este a la temperatura deseada por el usuario.
3

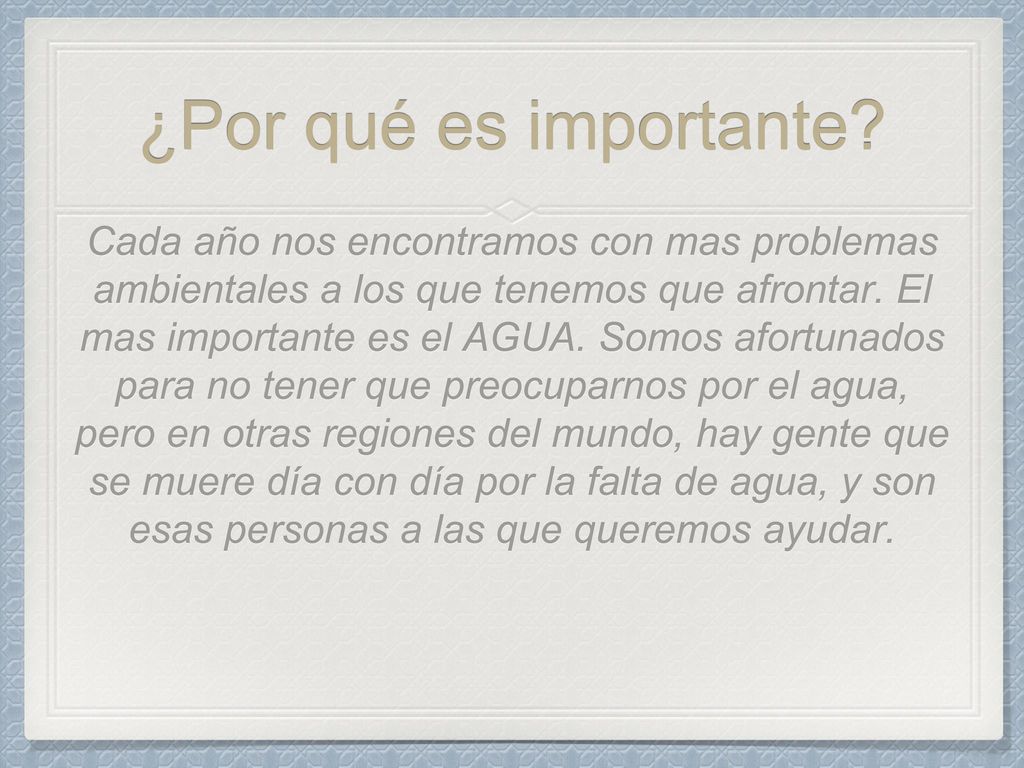

¿Por qué es importante? Cada año nos encontramos con mas problemas ambientales a los que tenemos que afrontar. El mas importante es el AGUA. Somos afortunados para no tener que preocuparnos por el agua, pero en otras regiones del mundo, hay gente que se muere día con día por la falta de agua, y son esas personas a las que queremos ayudar.
4

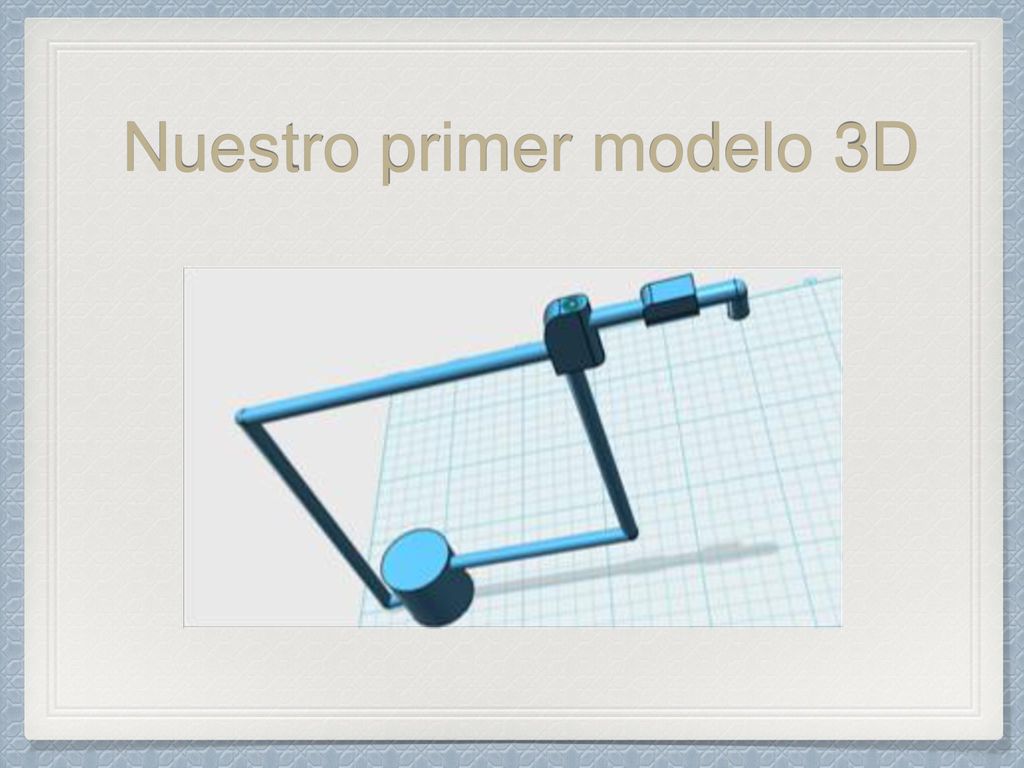

Nuestro primer modelo 3D
5
Tecnologías y Materiales Utilizados
6

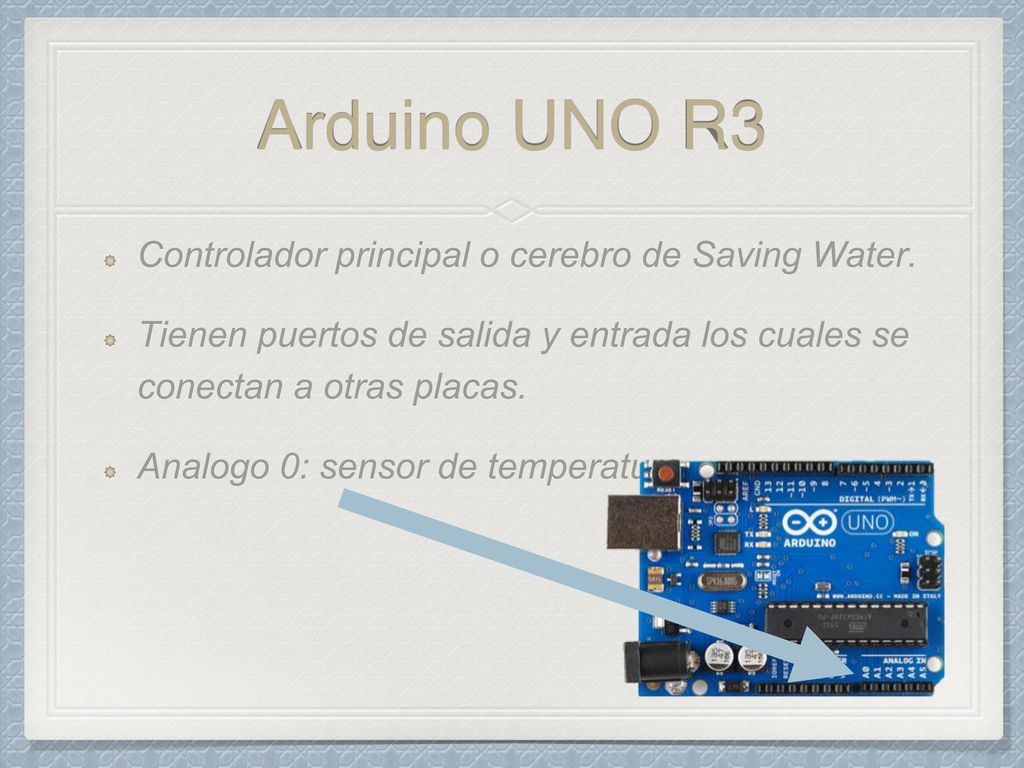

Arduino UNO R3 Controlador principal o cerebro de Saving Water.
Tienen puertos de salida y entrada los cuales se conectan a otras placas. Analogo 0: sensor de temperatura.
7

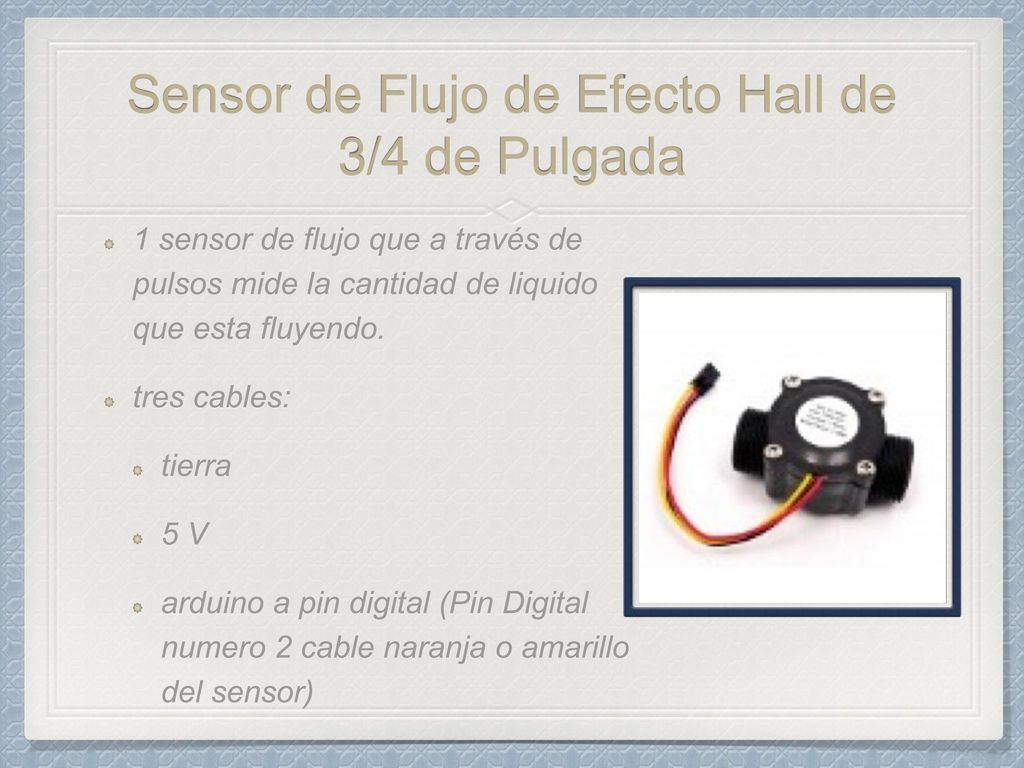

Sensor de Flujo de Efecto Hall de 3/4 de Pulgada
1 sensor de flujo que a través de pulsos mide la cantidad de liquido que esta fluyendo. tres cables: tierra 5 V arduino a pin digital (Pin Digital numero 2 cable naranja o amarillo del sensor)
8

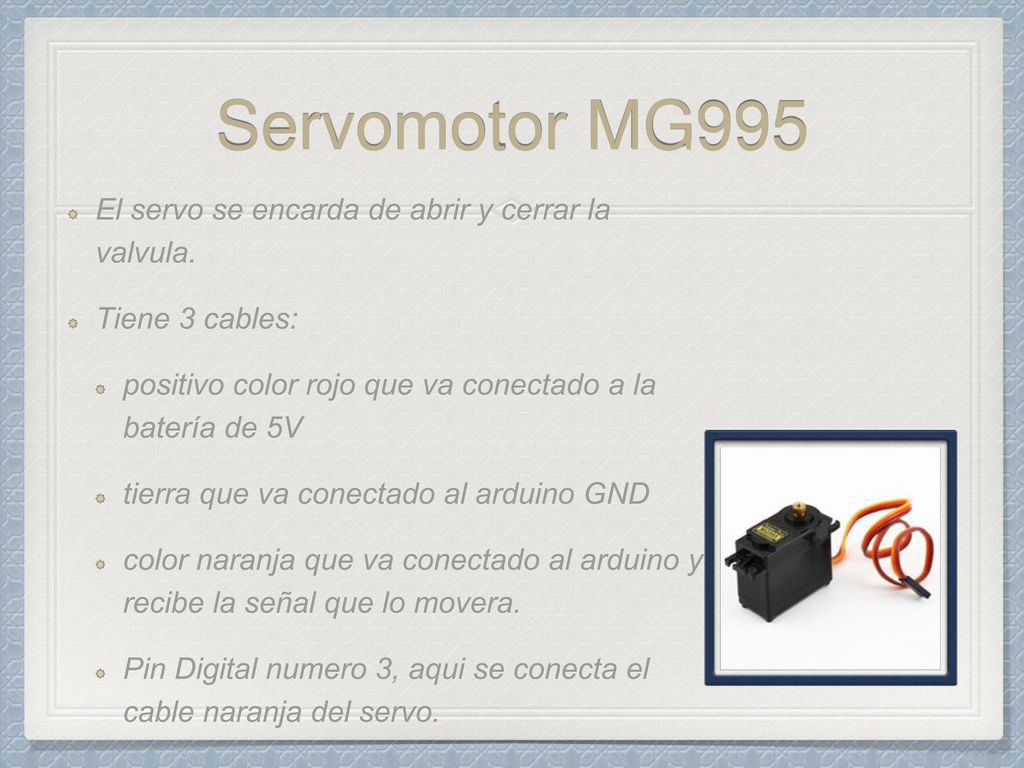

Servomotor MG995 El servo se encarda de abrir y cerrar la valvula.
Tiene 3 cables: positivo color rojo que va conectado a la batería de 5V tierra que va conectado al arduino GND color naranja que va conectado al arduino y recibe la señal que lo movera. Pin Digital numero 3, aqui se conecta el cable naranja del servo.
9
Sensor de Temperatura LM35Z
Devuelve el valor de la temperatura en grados celcius. Tiene 3 pines: Conectado a 5V del arduino Conectado a Tierra del arduino Conectado al puerto analogo numero 0 del arduino. Este manda la temperatura al arduino.
10

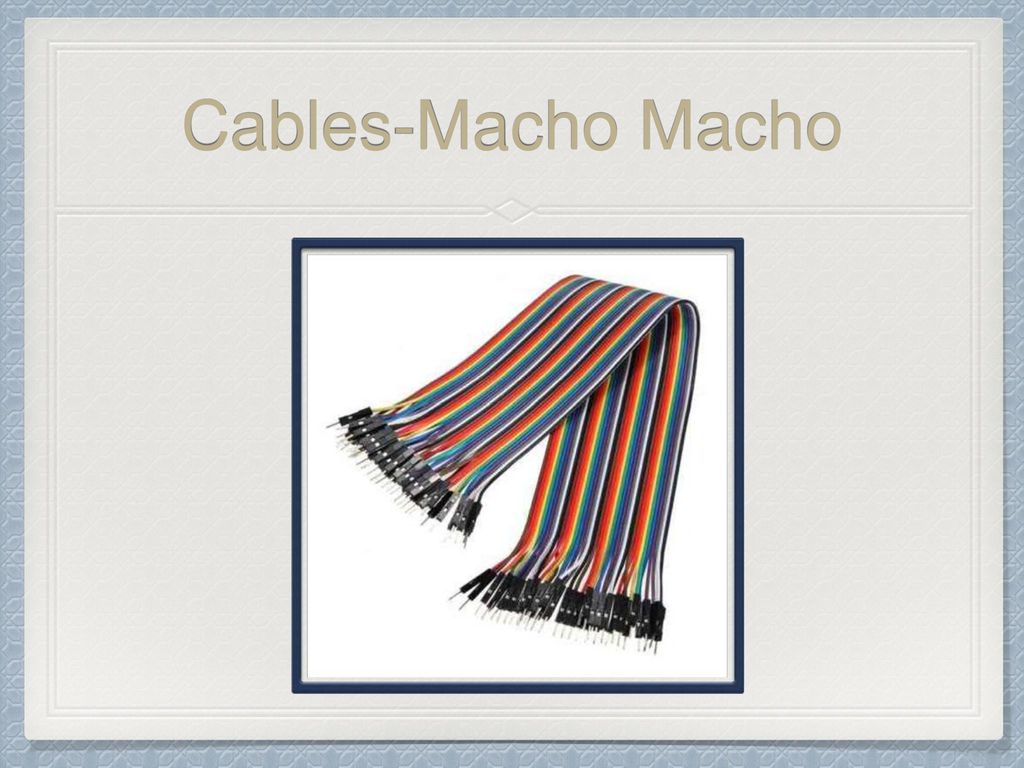

Cables-Macho Macho
11
Protoboard Micro 170 Puntos
12

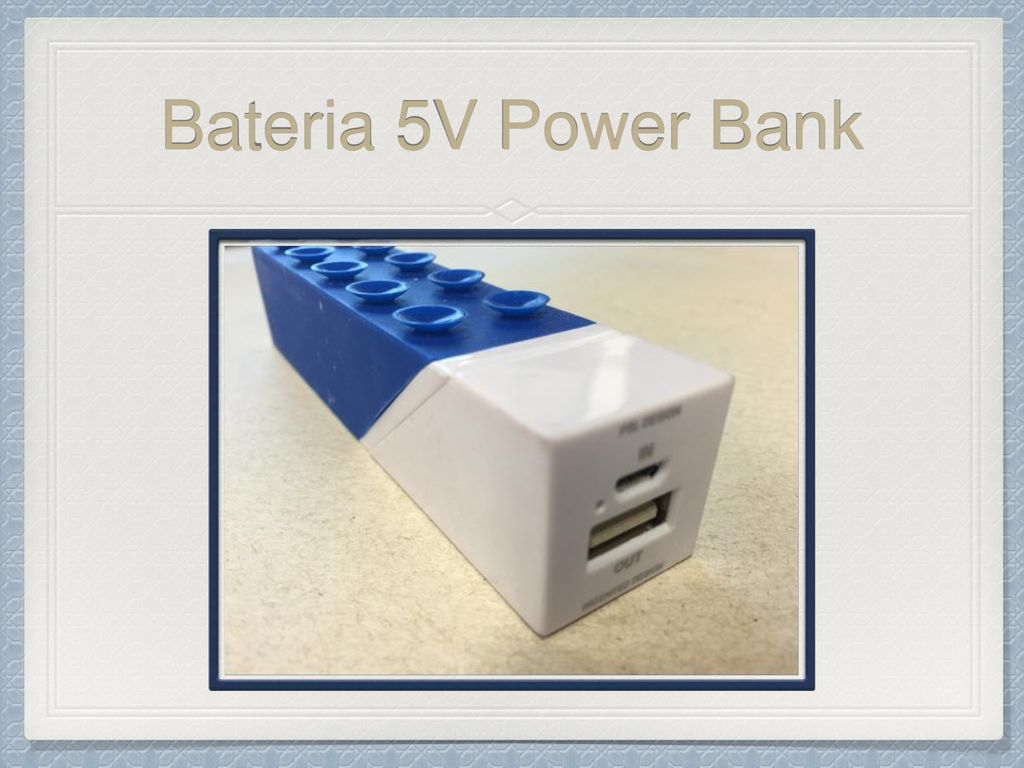

Bateria 5V Power Bank
13
Circuito Electrónico
14

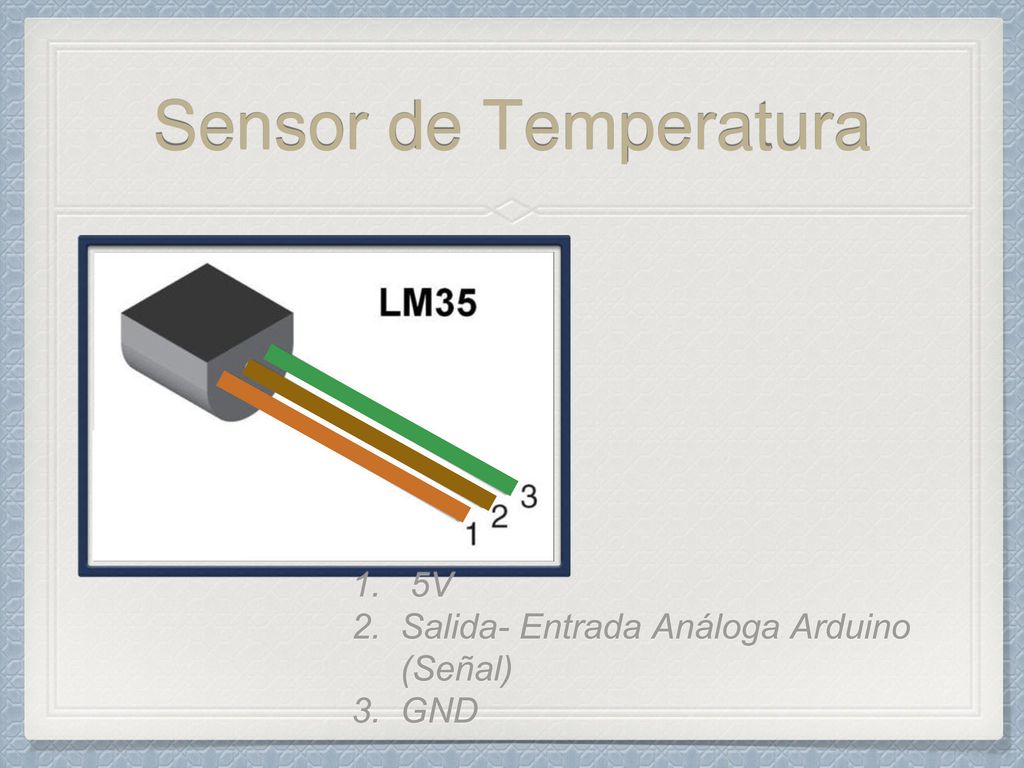

Sensor de Temperatura 5V Salida- Entrada Análoga Arduino (Señal) GND
15
Servomotor MG995 Señal para moverlo pin #3 5V GND
16

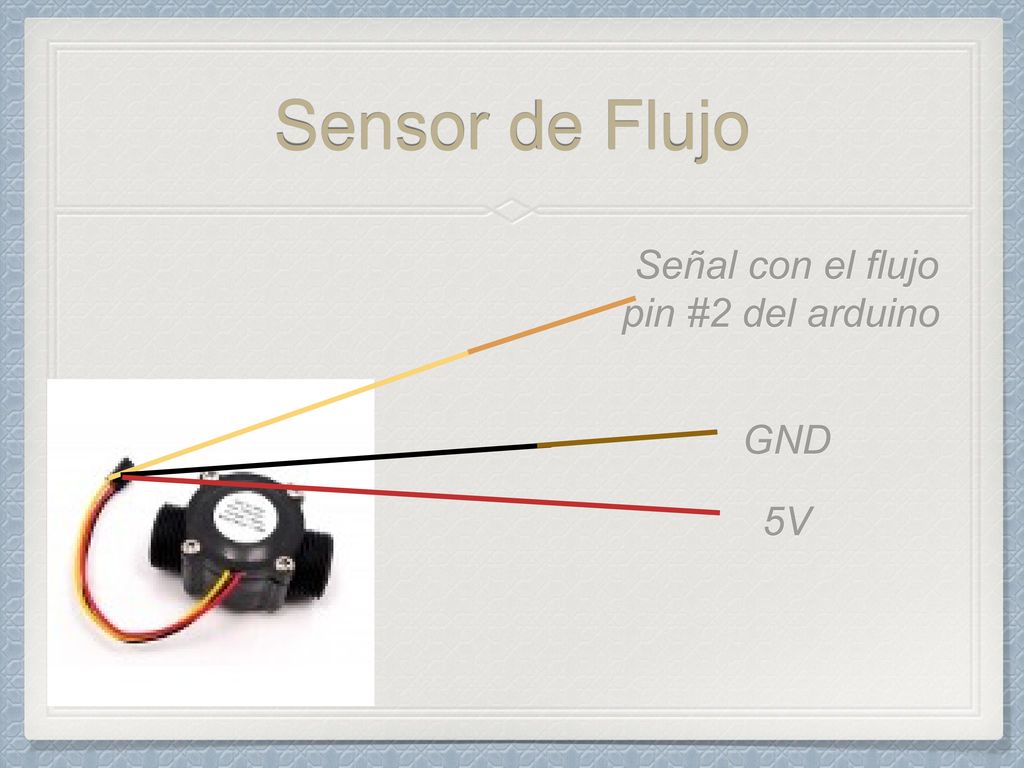

Sensor de Flujo Señal con el flujo pin #2 del arduino GND 5V
17
Renders
18

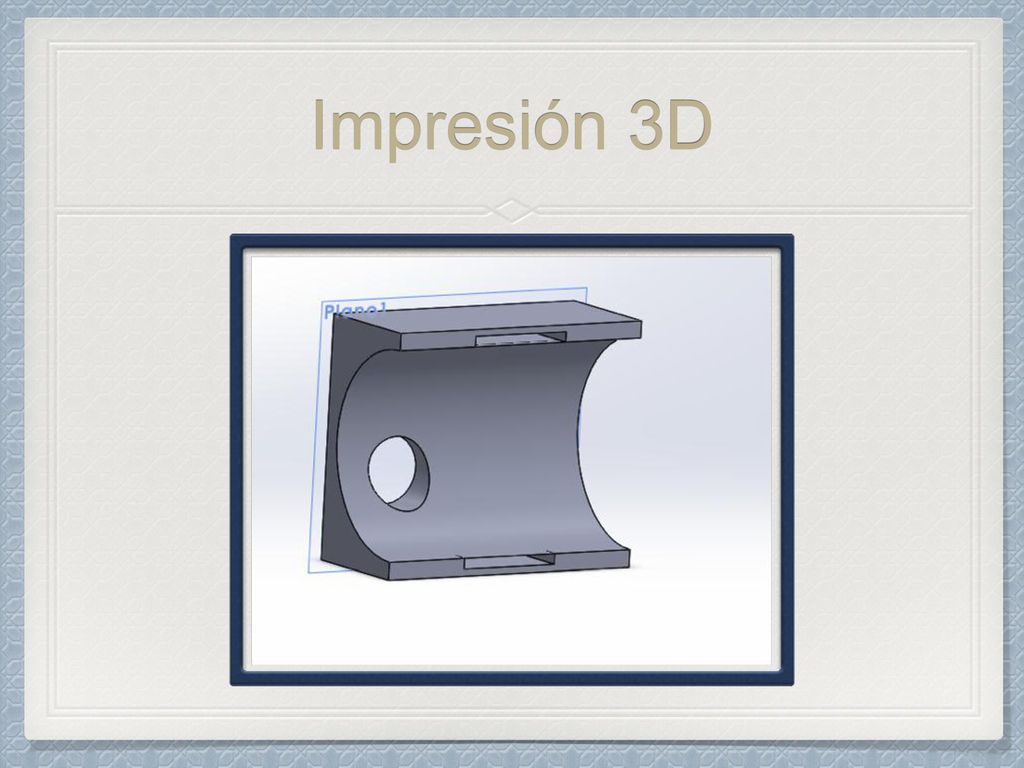

Impresión 3D
19

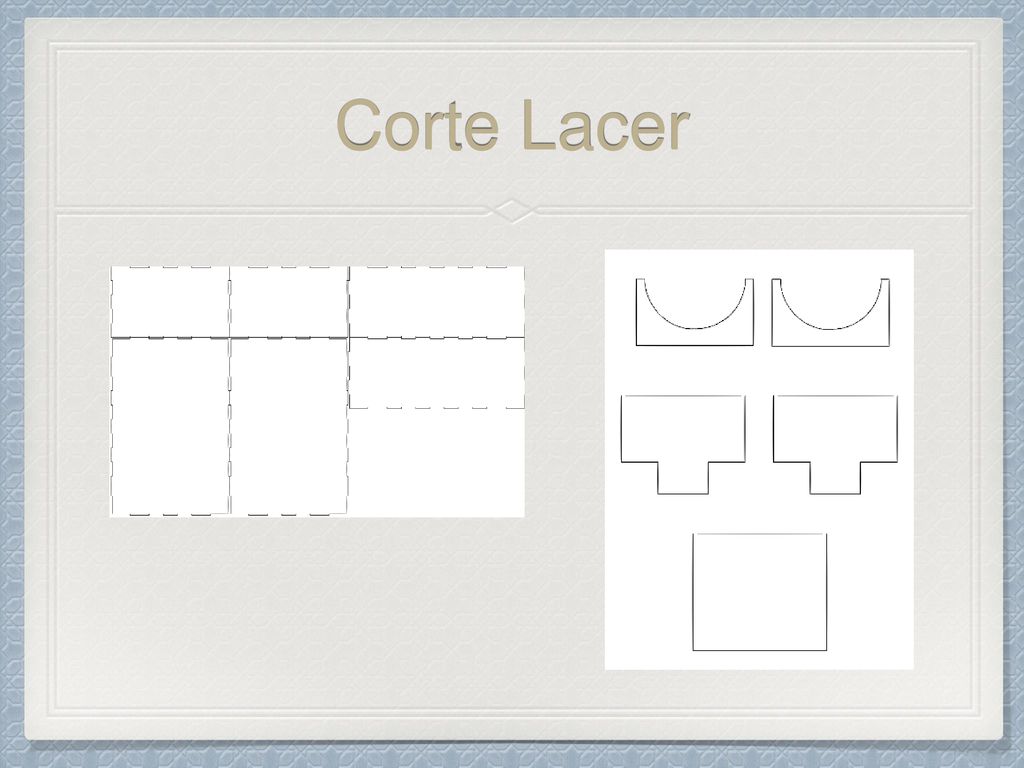

Corte Lacer
20

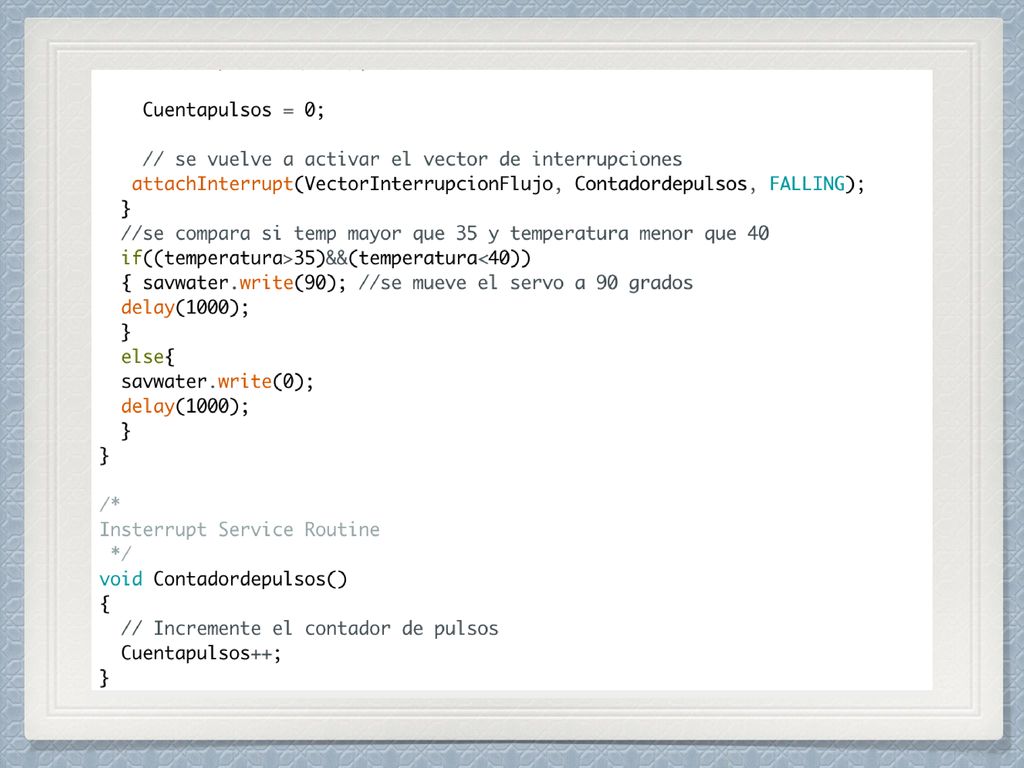

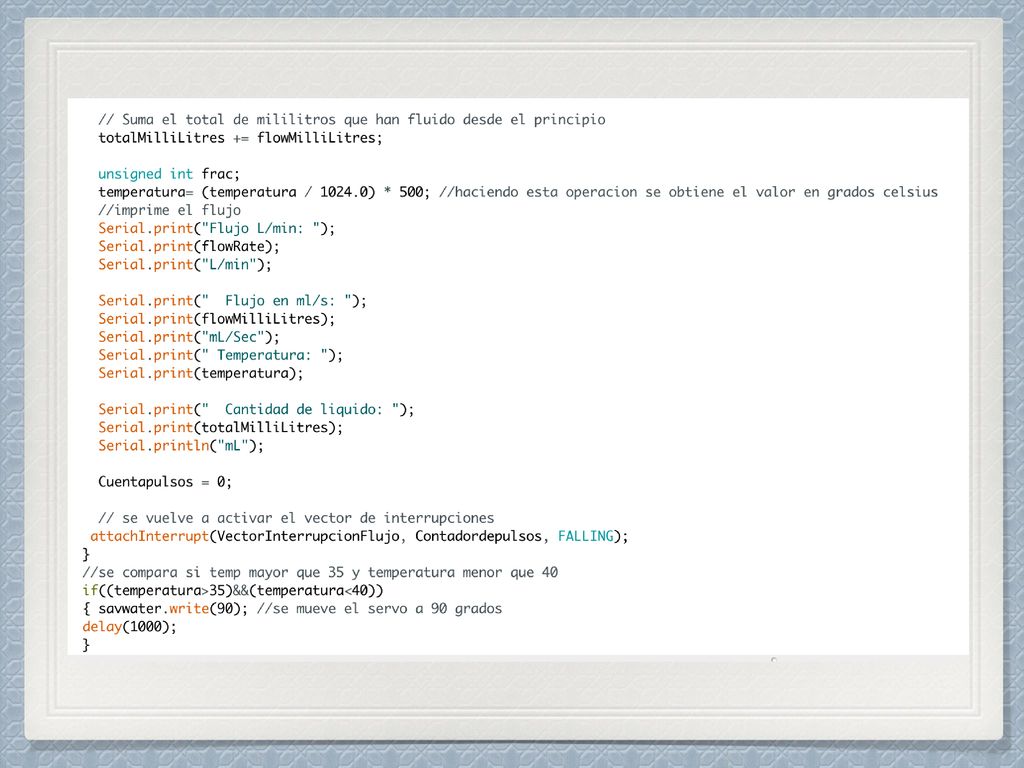

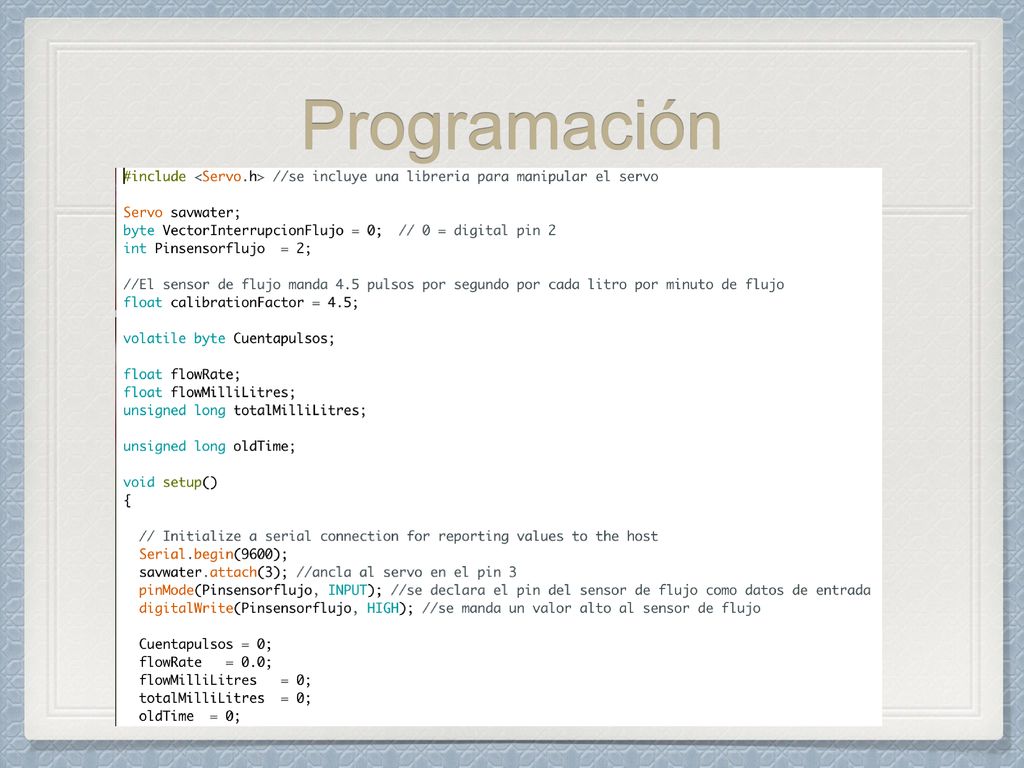

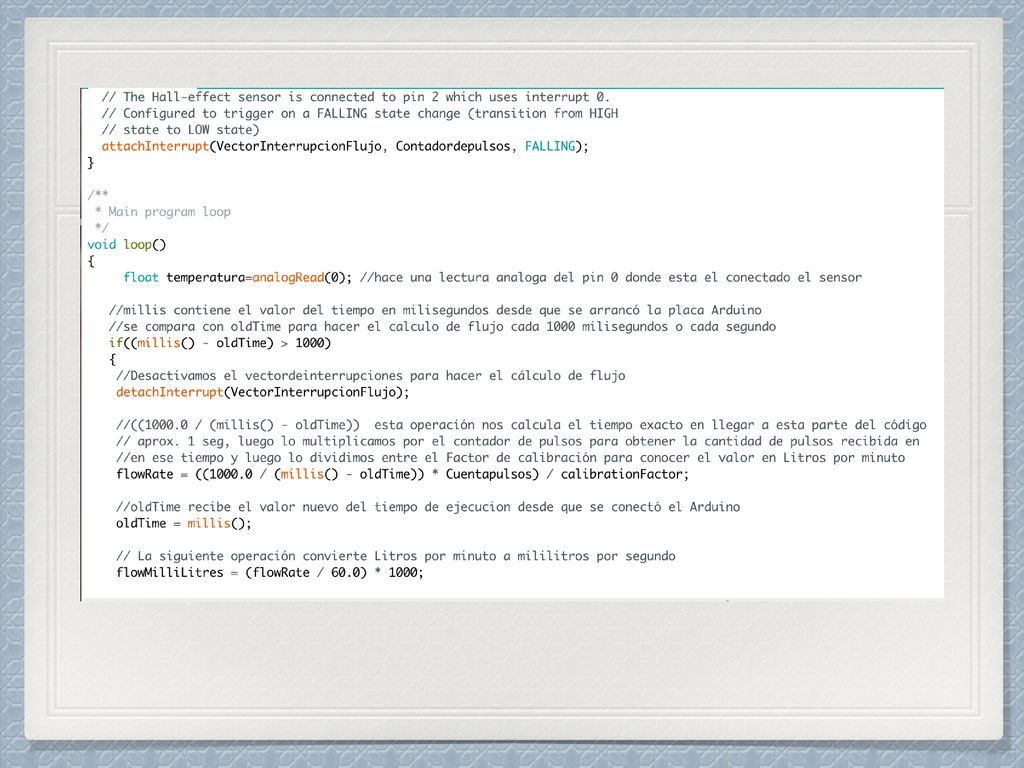

Programación
24

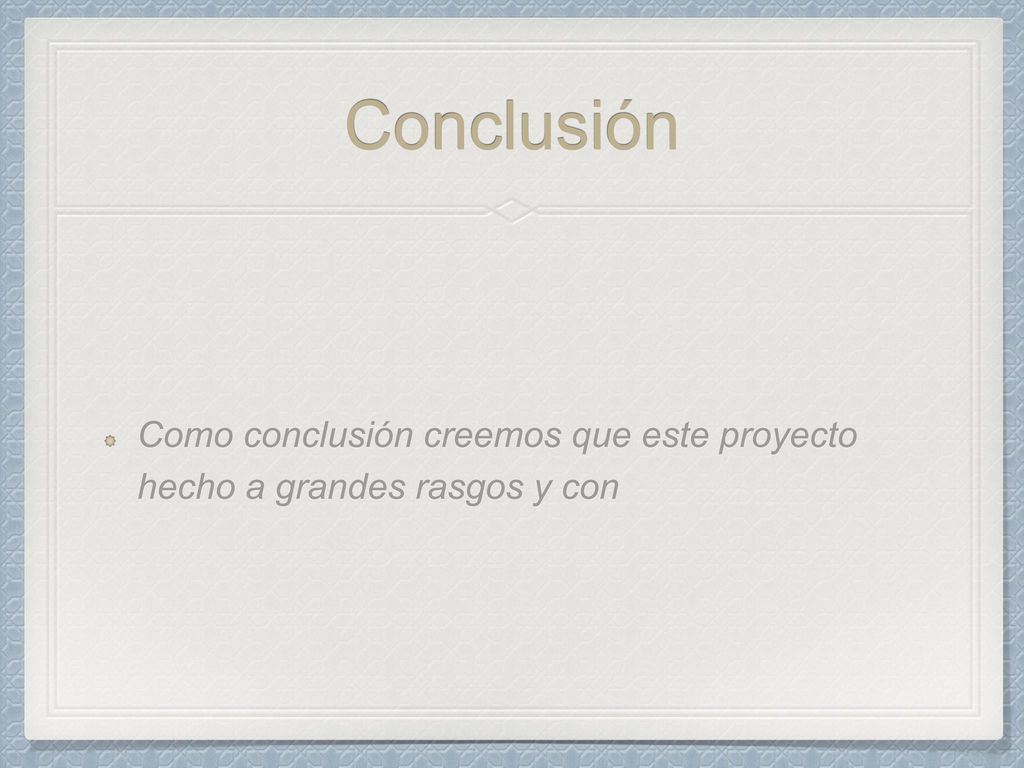

Conclusión Como conclusión creemos que este proyecto hecho a grandes rasgos y con
