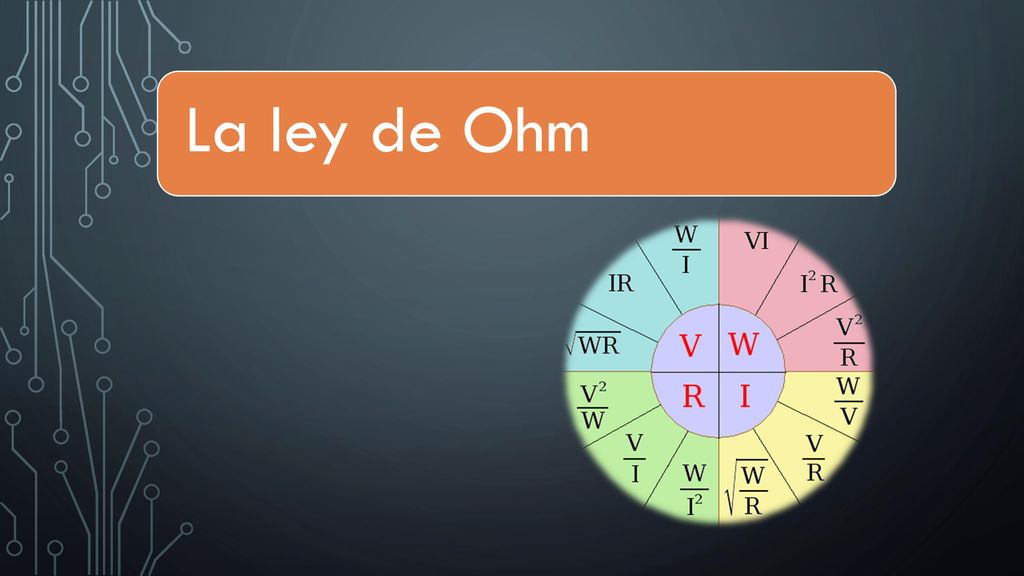

1 La ley de Ohm

2 Georg Simon Ohm Postulada por el físico y matemático alemán Georg Simon Ohm, es una ley de la electricidad.

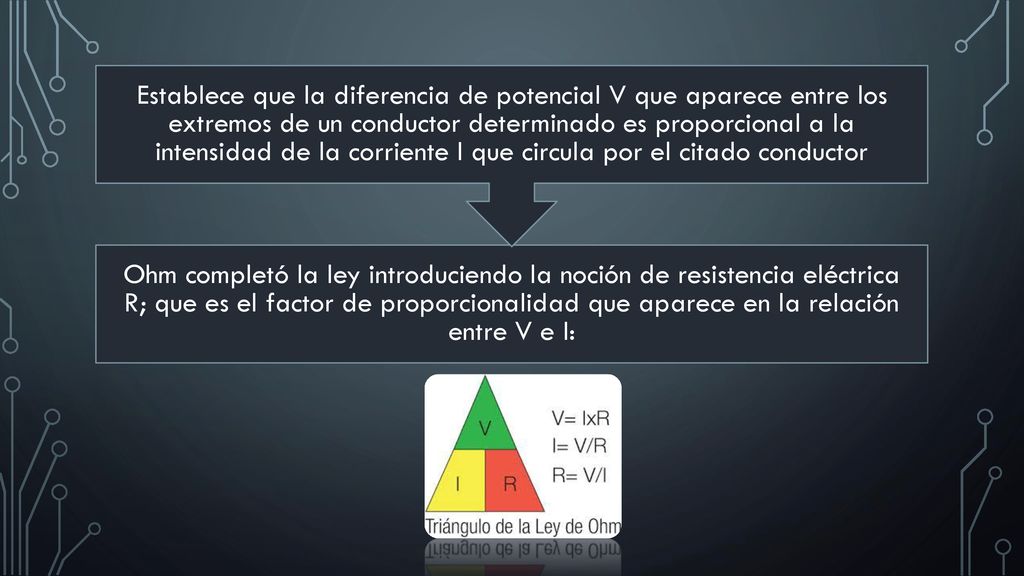

3 Ohm completó la ley introduciendo la noción de resistencia eléctrica R; que es el factor de proporcionalidad que aparece en la relación entre V e I: Establece que la diferencia de potencial V que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor

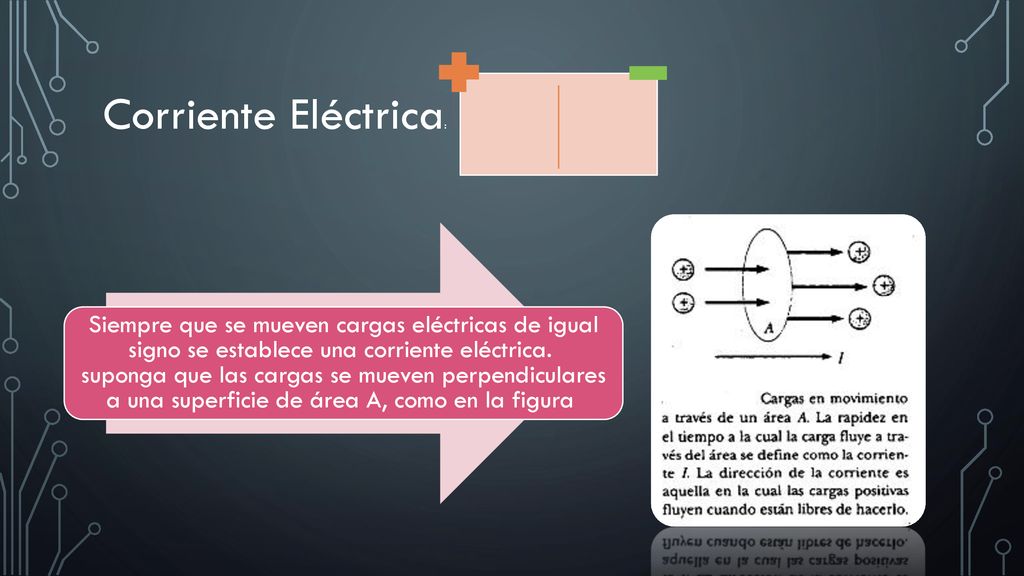

4 Corriente Eléctrica: Siempre que se mueven cargas eléctricas de igual signo se establece una corriente eléctrica.  suponga que las cargas se mueven perpendiculares a una superficie de área A, como en la figura

5 La corriente es la tasa a la cual fluye la carga por esta superficie

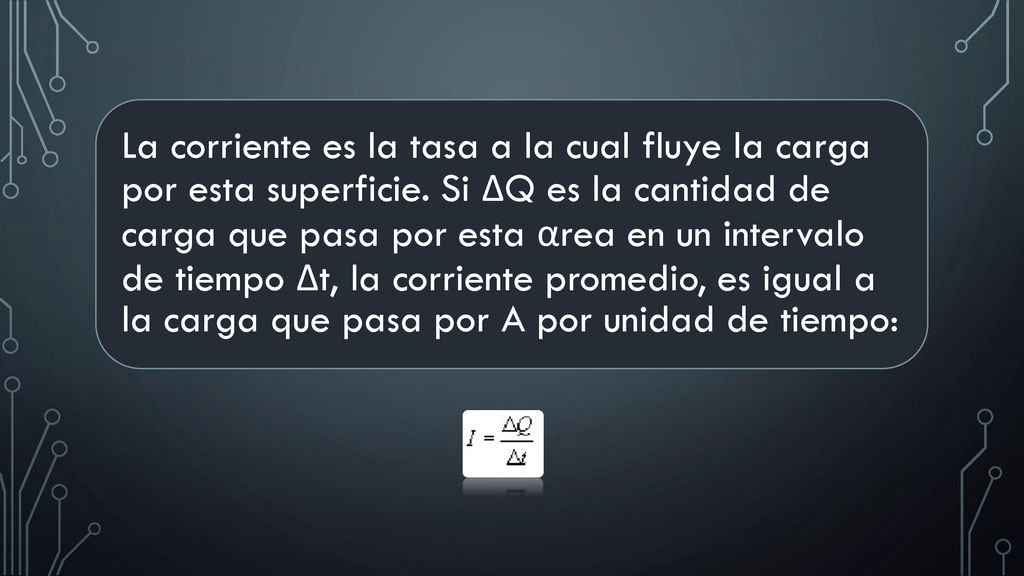

La corriente es la tasa a la cual fluye la carga por esta superficie. Si ΔQ es la cantidad de carga que pasa por esta αrea en un intervalo de tiempo Δt, la corriente promedio, es igual a la carga que pasa por A por unidad de tiempo:

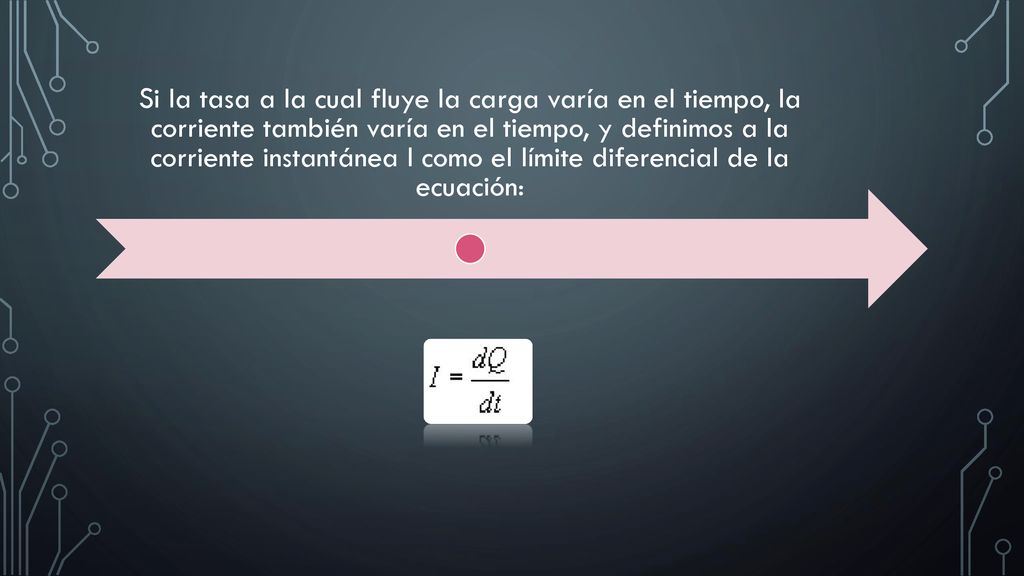

6 Si la tasa a la cual fluye la carga varía en el tiempo, la corriente también varía en el tiempo, y definimos a la corriente instantánea I como el límite diferencial de la ecuación:

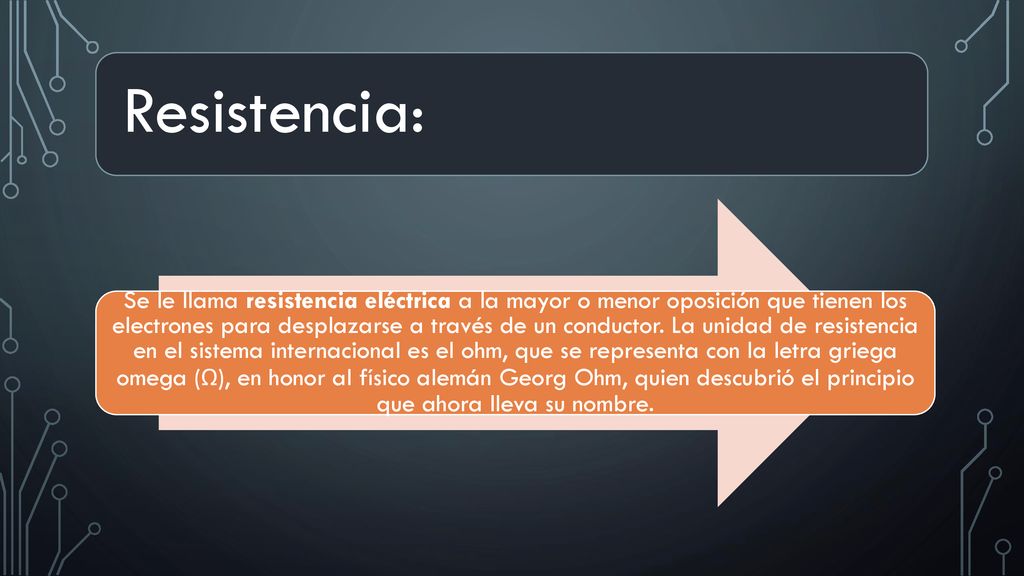

7 Resistencia: Se le llama resistencia eléctrica a la mayor o menor oposición que tienen los electrones para desplazarse a través de un conductor. La unidad de resistencia en el sistema internacional es el ohm, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre.

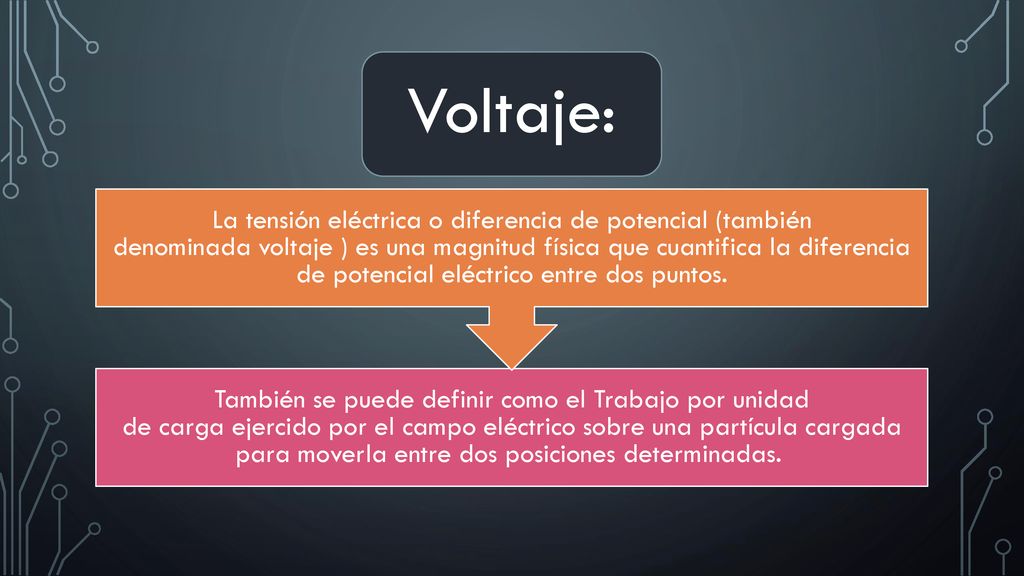

8 Voltaje: También se puede definir como el Trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para moverla entre dos posiciones determinadas.  La tensión eléctrica o diferencia de potencial (también denominada voltaje ) es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos.

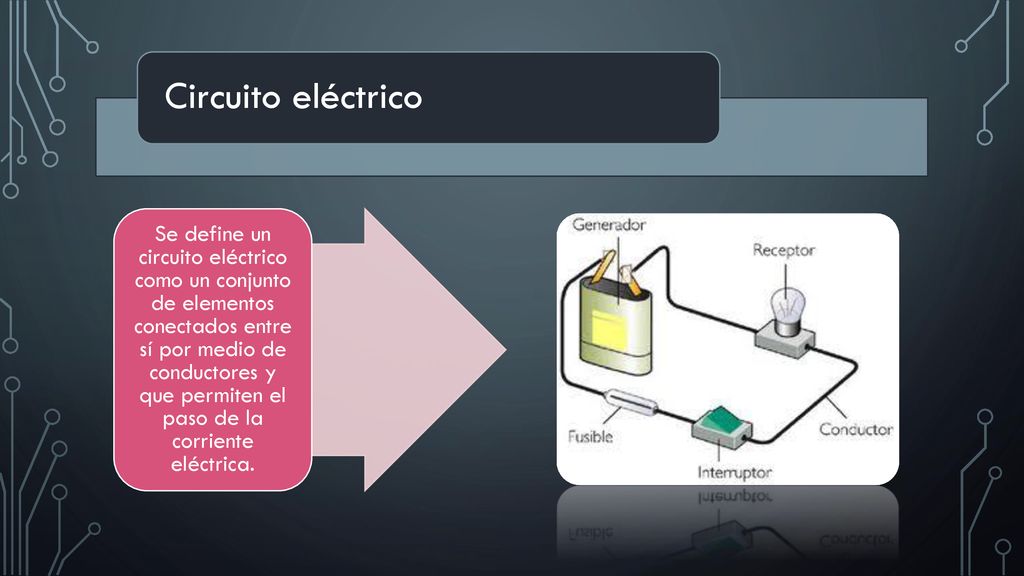

9 Circuito eléctrico Se define un circuito eléctrico como un conjunto de elementos conectados entre sí por medio de conductores y que permiten el paso de la corriente eléctrica.

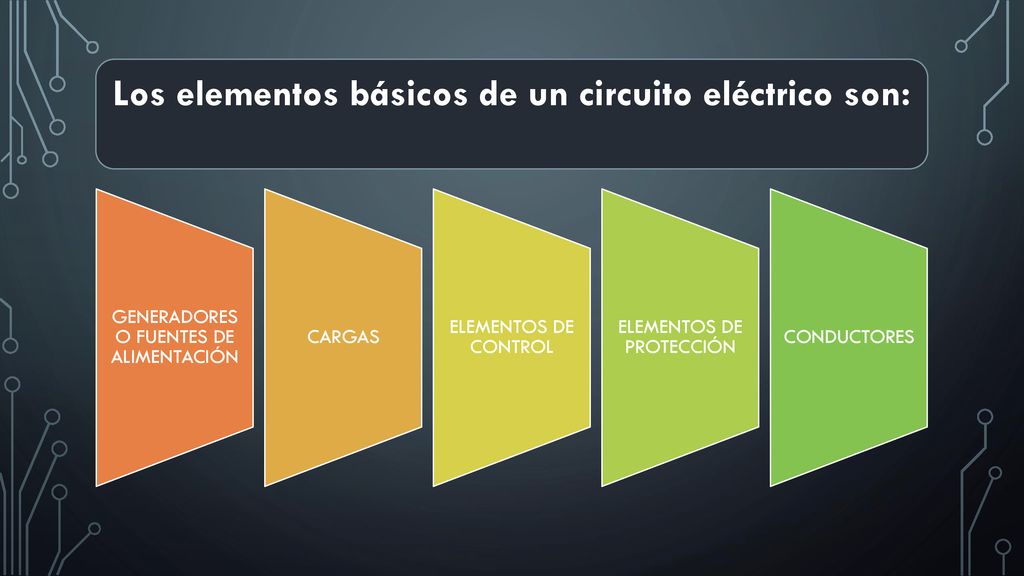

10 Los elementos básicos de un circuito eléctrico son:
GENERADORES O FUENTES DE ALIMENTACIÓN CARGAS ELEMENTOS DE CONTROL ELEMENTOS DE PROTECCIÓN CONDUCTORES

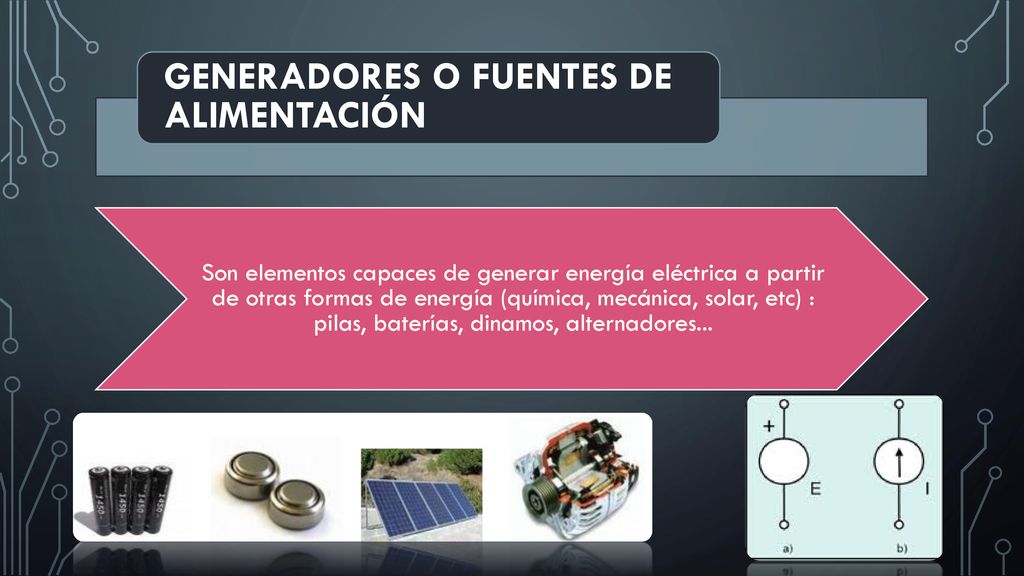

11 GENERADORES O FUENTES DE ALIMENTACIÓN
Son elementos capaces de generar energía eléctrica a partir de otras formas de energía (química, mecánica, solar, etc) : pilas, baterías, dinamos, alternadores...

12 Ejemplos: lámparas, timbres, motores, resistencias, radiadores, etc.

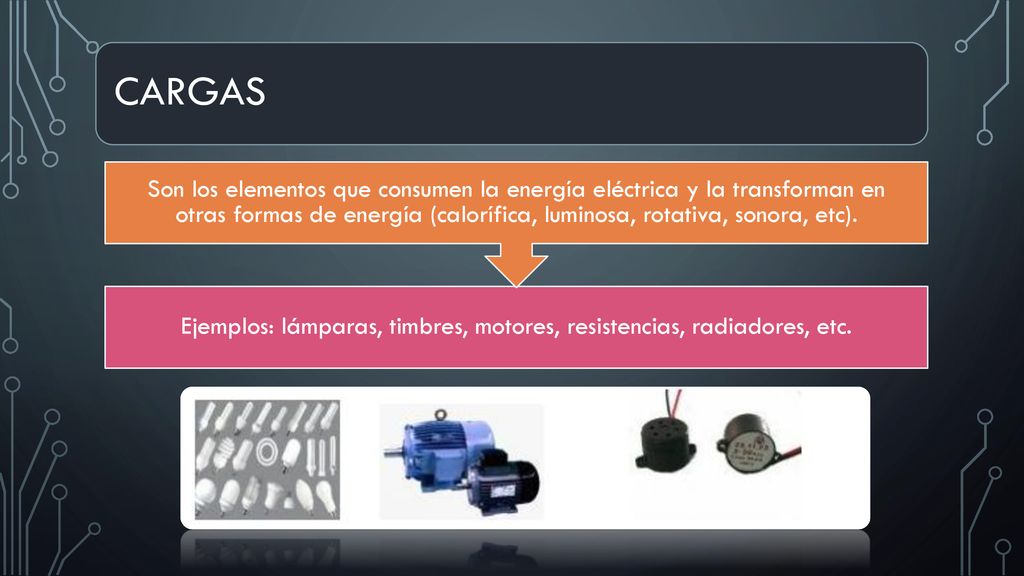

CARGAS Ejemplos: lámparas, timbres, motores, resistencias, radiadores, etc. Son los elementos que consumen la energía eléctrica y la transforman en otras formas de energía (calorífica, luminosa, rotativa, sonora, etc).

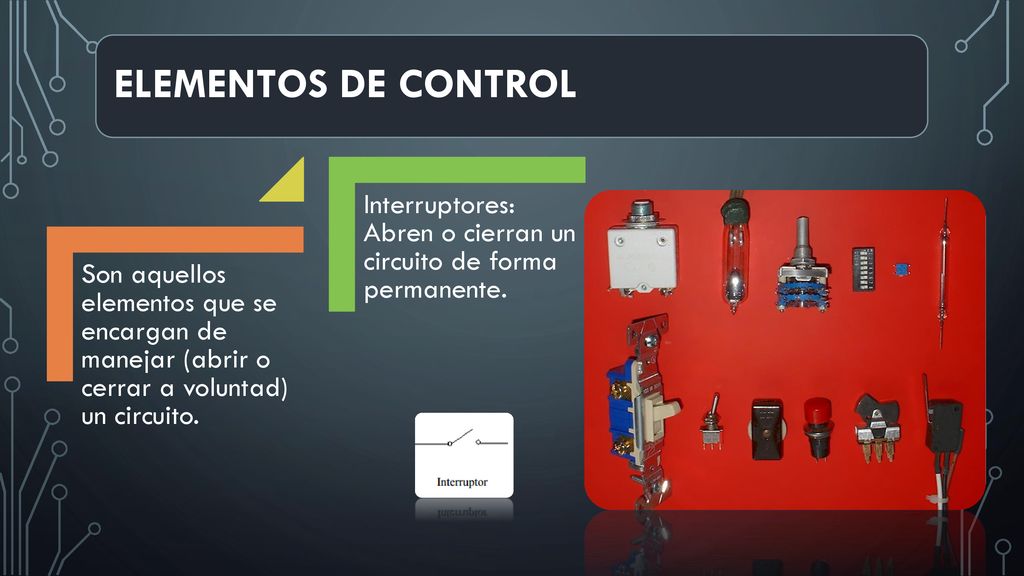

13 ELEMENTOS DE CONTROL Son aquellos elementos que se encargan de manejar (abrir o cerrar a voluntad) un circuito. Interruptores: Abren o cierran un circuito de forma permanente.

14 ELEMENTOS DE PROTECCIÓN
Son aquellos que se encargan de proteger el circuito eléctrico contra cortocircuitos y sobrecargas, como por ejemplo los fusibles, breaker, etc.

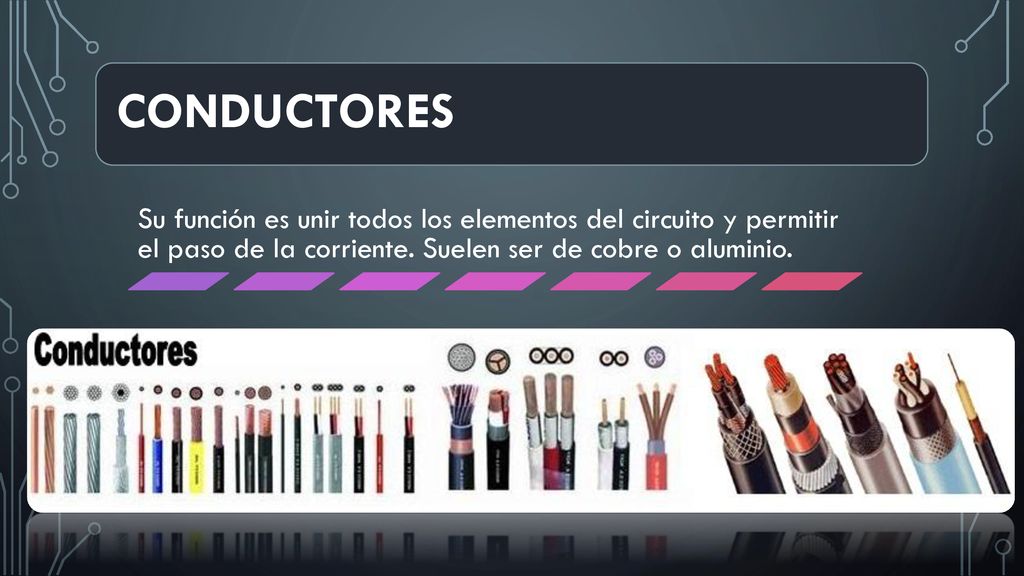

15 CONDUCTORES Su función es unir todos los elementos del circuito y permitir el paso de la corriente. Suelen ser de cobre o aluminio.

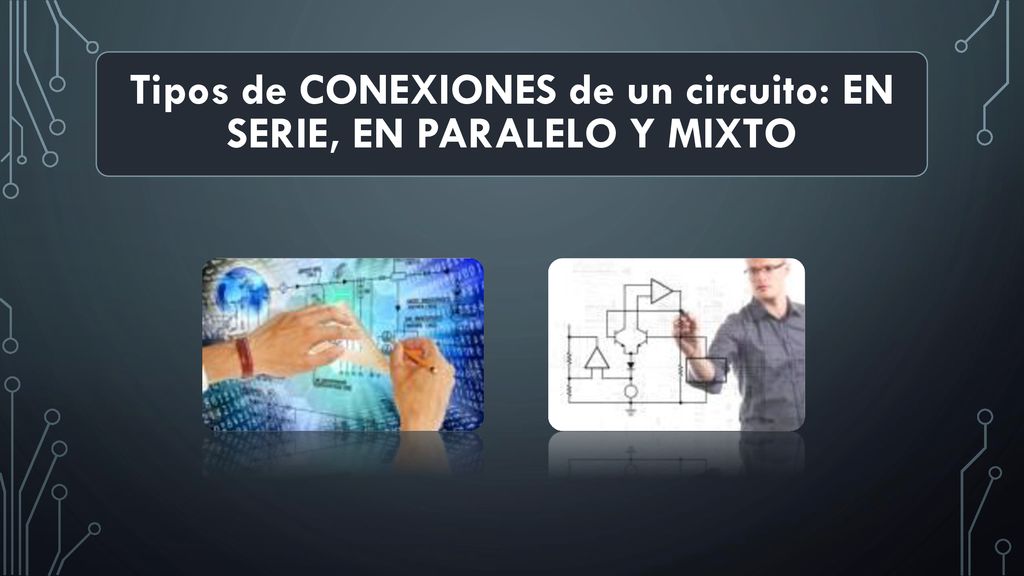

16 Tipos de CONEXIONES de un circuito: EN SERIE, EN PARALELO Y MIXTO

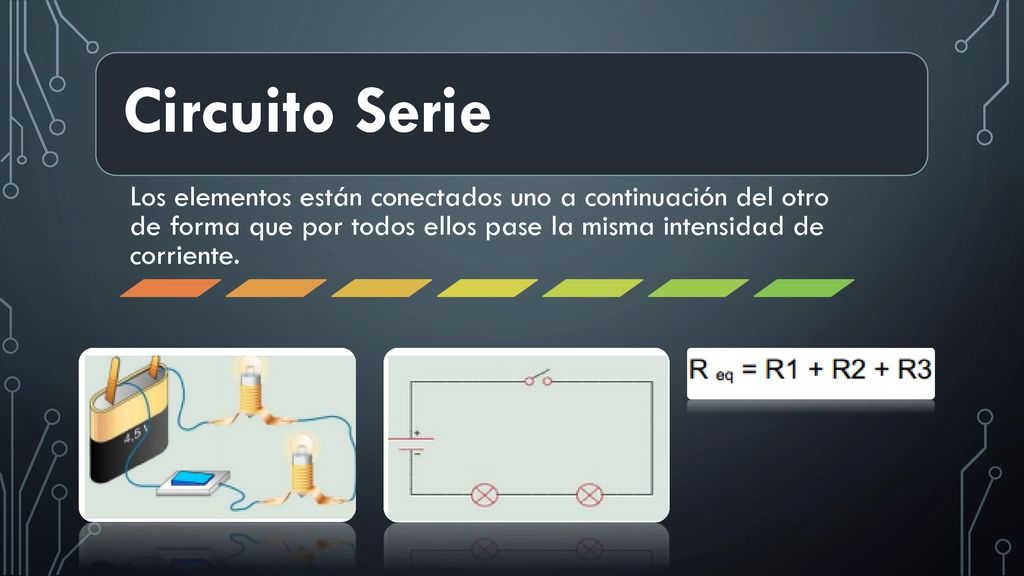

17 Circuito Serie Los elementos están conectados uno a continuación del otro de forma que por todos ellos pase la misma intensidad de corriente.

18 Circuito Paralelo Los elementos están colocados de manera que sus extremos estén conectados a puntos comunes (misma tensión).

19 Existen a la vez elementos conectados en serie y en paralelo.

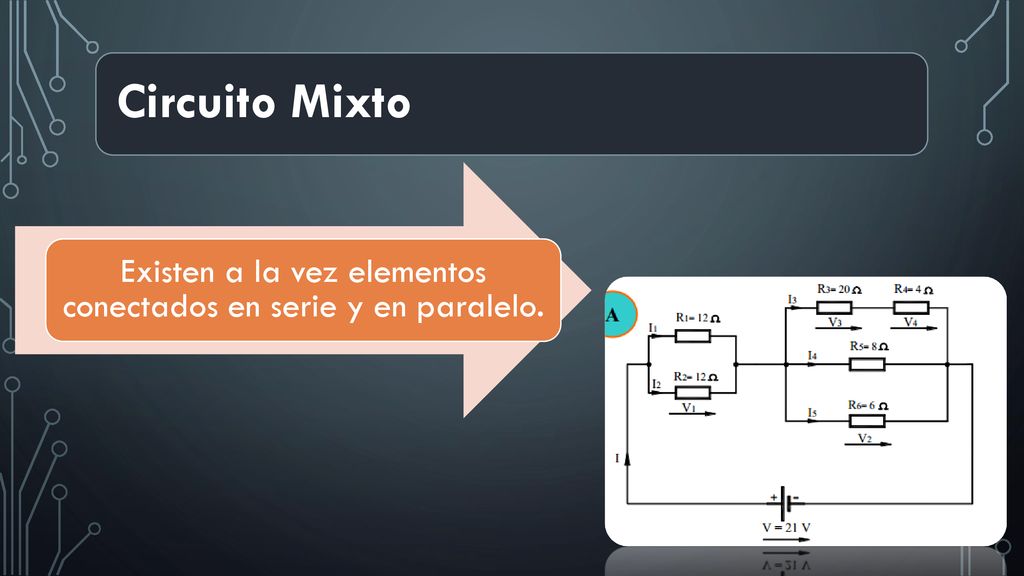

Circuito Mixto Existen a la vez elementos conectados en serie y en paralelo.

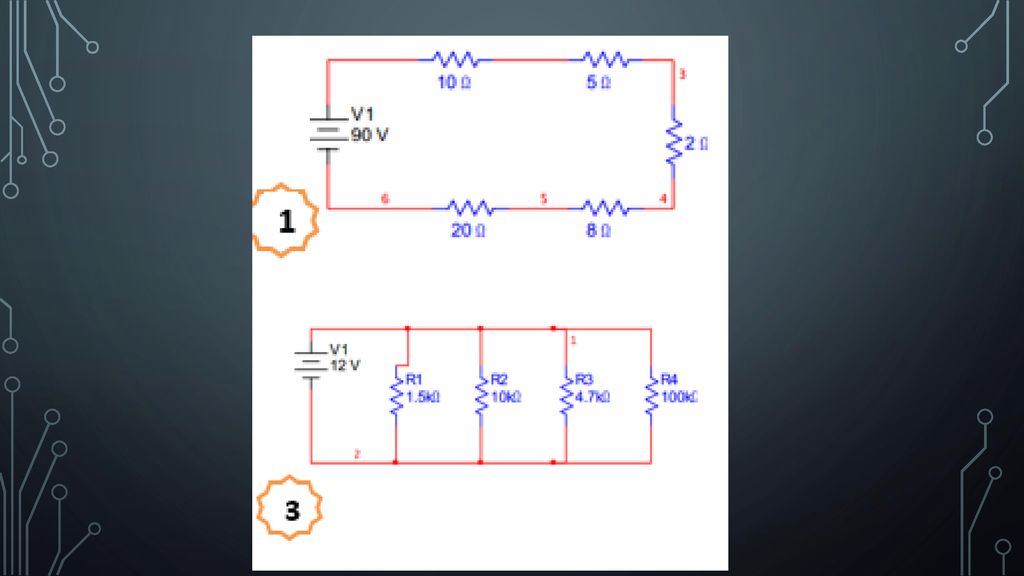

20

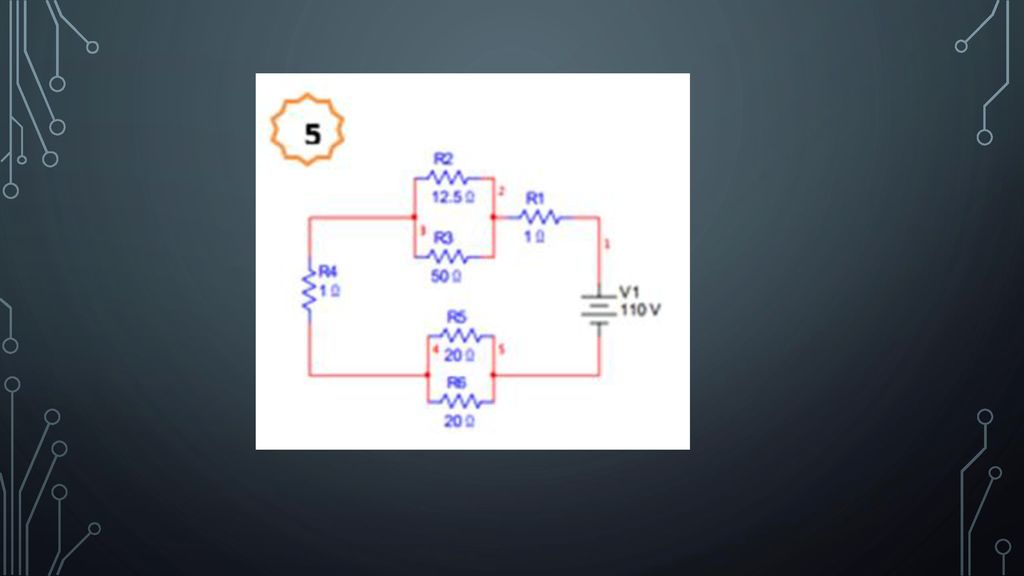

21

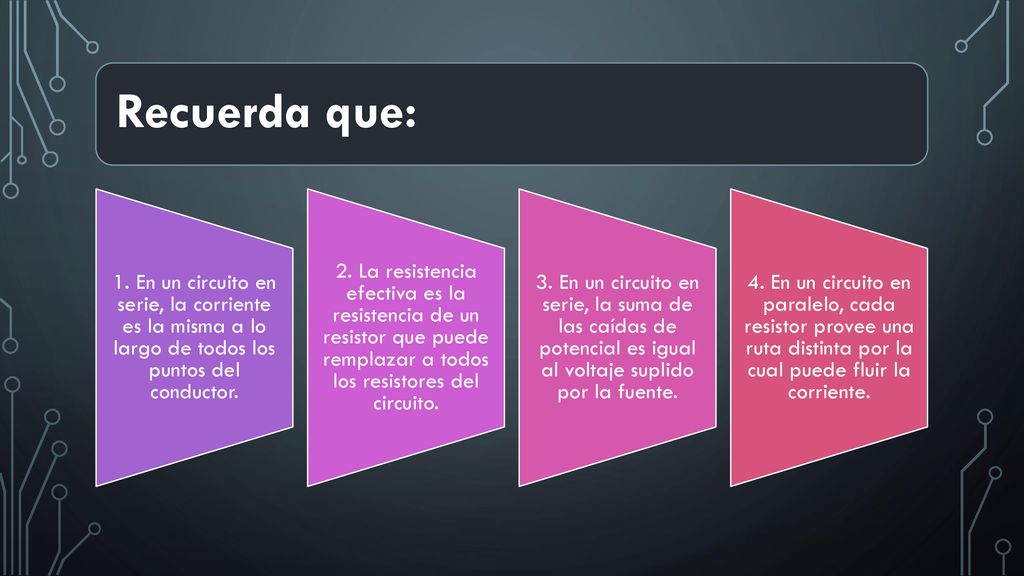

22 Recuerda que: 1. En un circuito en serie, la corriente es la misma a lo largo de todos los puntos del conductor. 2. La resistencia efectiva es la resistencia de un resistor que puede remplazar a todos los resistores del circuito. 3. En un circuito en serie, la suma de las caídas de potencial es igual al voltaje suplido por la fuente. 4. En un circuito en paralelo, cada resistor provee una ruta distinta por la cual puede fluir la corriente.

23 Recuerda que: 5. La resistencia total de un circuito en paralelo disminuye a medida que se añaden más resistores. 6. La corriente total de un circuito en paralelo es igual a la suma de las corrientes en sus ramificaciones. 7. La caída de potencial a través de cada ramificación es igual al voltaje de la fuente. 8. En un circuito combinado existen asociaciones en series acopladas en paralelo o asociaciones en paralelo conectadas en serie.
