1
ELECTRICIDAD
2
CAMINO CERRADO Para que exista circulación de corriente eléctrica debe haber un camino cerrado. Que salga de un lado de la fuente, pase por algún transformador de energía y termine en el otro extremo de la fuente
3

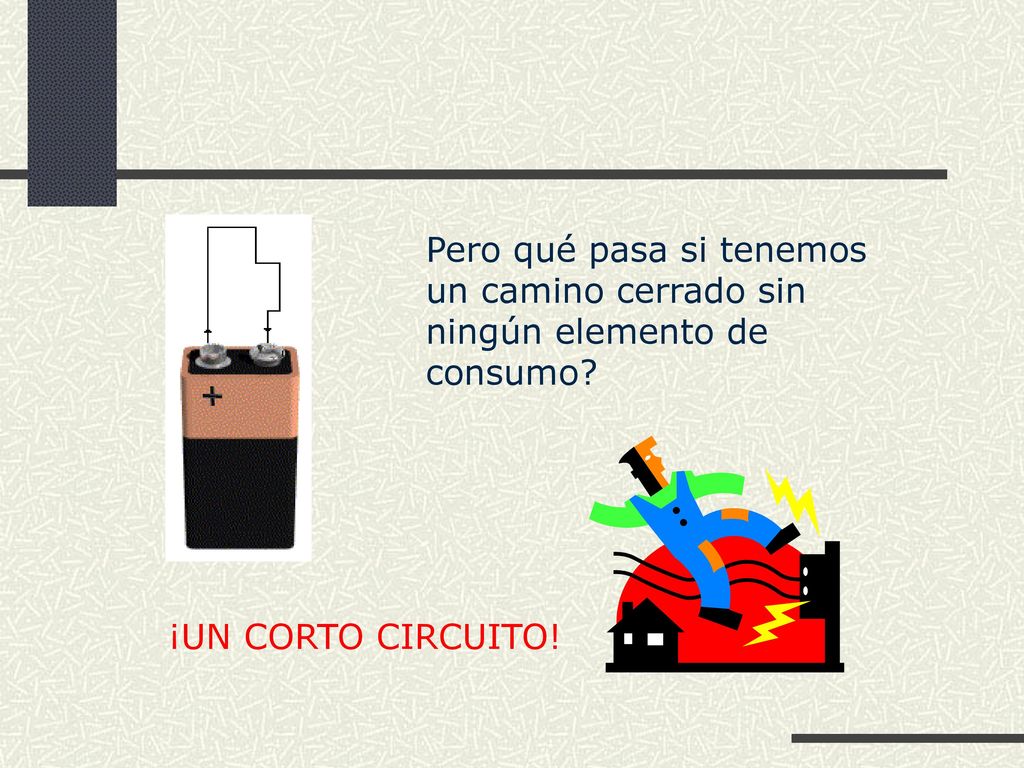

Pero qué pasa si tenemos un camino cerrado sin ningún elemento de consumo?
¡UN CORTO CIRCUITO!
4

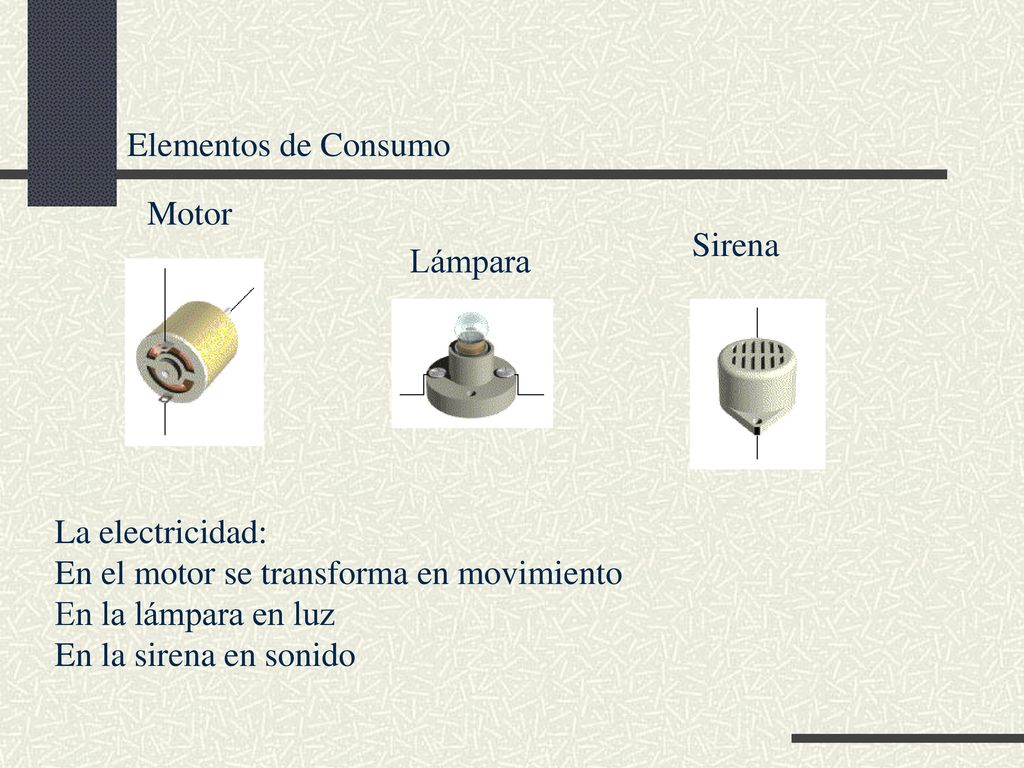

Elementos de Consumo Motor Sirena Lámpara La electricidad: En el motor se transforma en movimiento En la lámpara en luz En la sirena en sonido
5

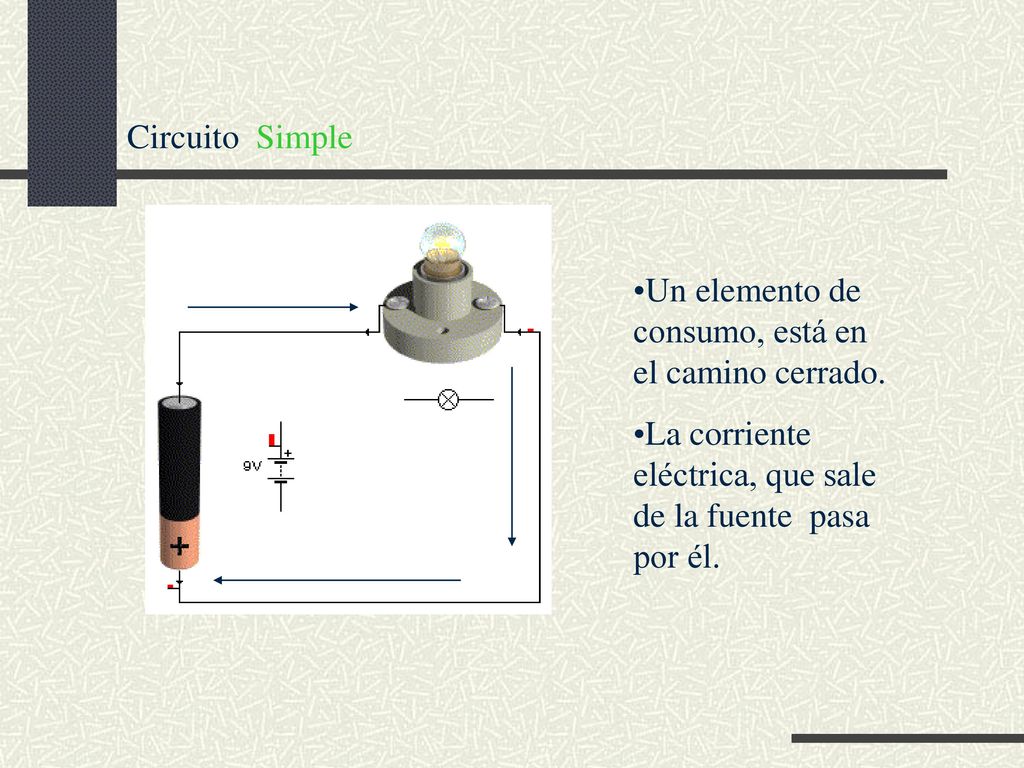

Circuito Simple Un elemento de consumo, está en el camino cerrado. La corriente eléctrica, que sale de la fuente pasa por él.
6
Circuito Serie Todos los elementos de consumo están en el mismo camino cerrado. Cada elemento“toma” la corriente que necesita.
7

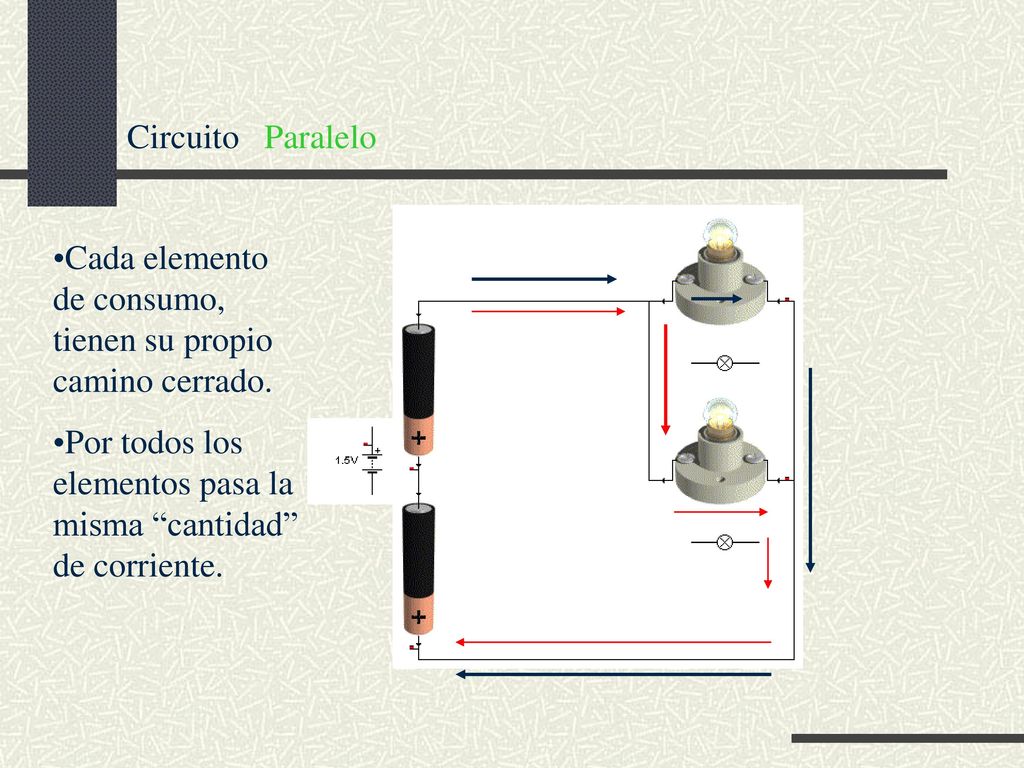

Circuito Paralelo Cada elemento de consumo, tienen su propio camino cerrado. Por todos los elementos pasa la misma “cantidad” de corriente.
8

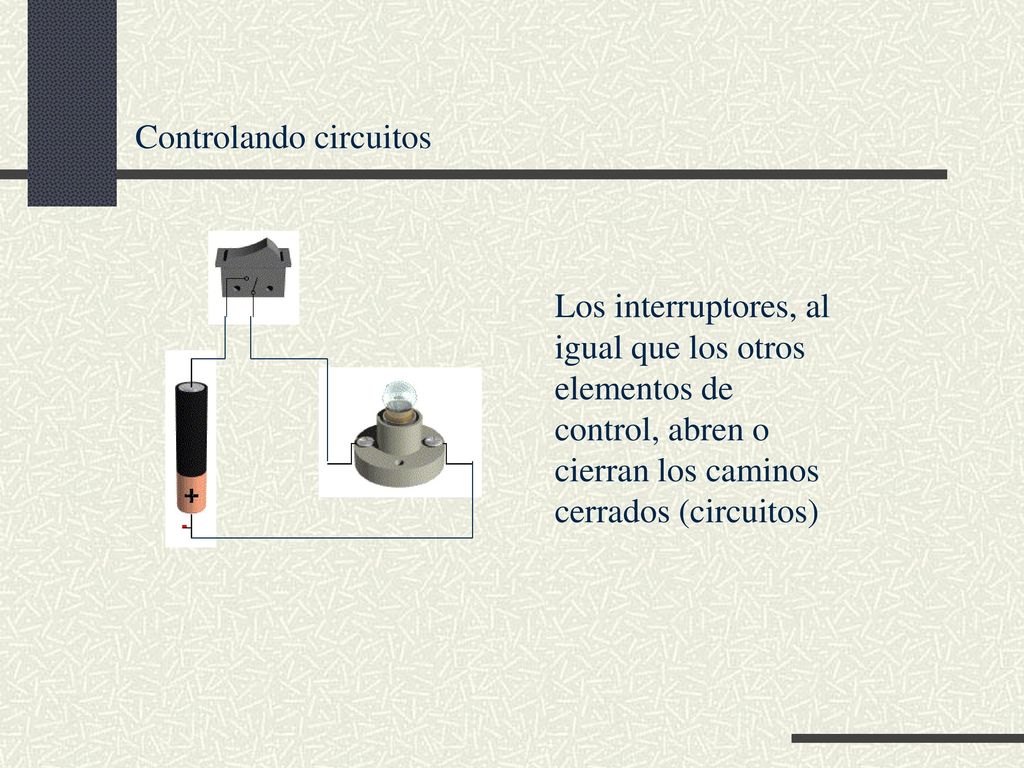

Controlando circuitos
Los interruptores, al igual que los otros elementos de control, abren o cierran los caminos cerrados (circuitos)
9
Algunos de los símbolos utilizados para representar circuitos.
Lámpara Interruptor Fuente Pulsador NA Parlante Pulsador NC Motor
10

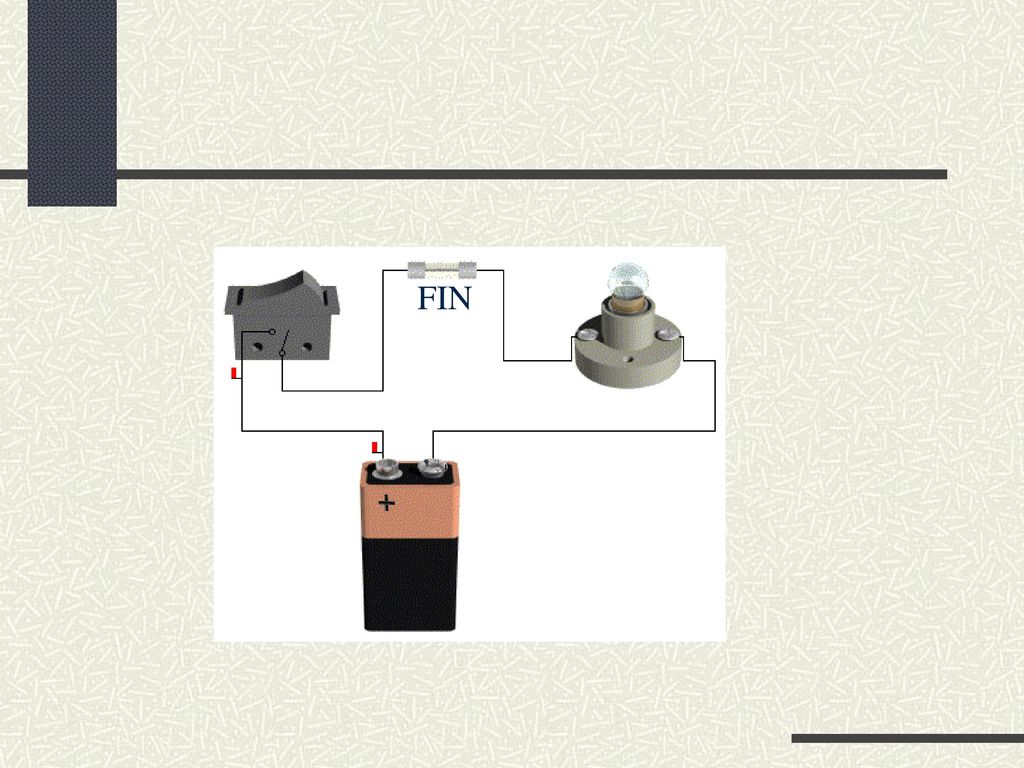

FIN
