1 CURVAS DE FUNCION PULMONAR
UTILIDAD PRACTICA Dr. Manuel Capdevielle L. Servicio de Terapia Intensiva Hospital Universitario de Caracas

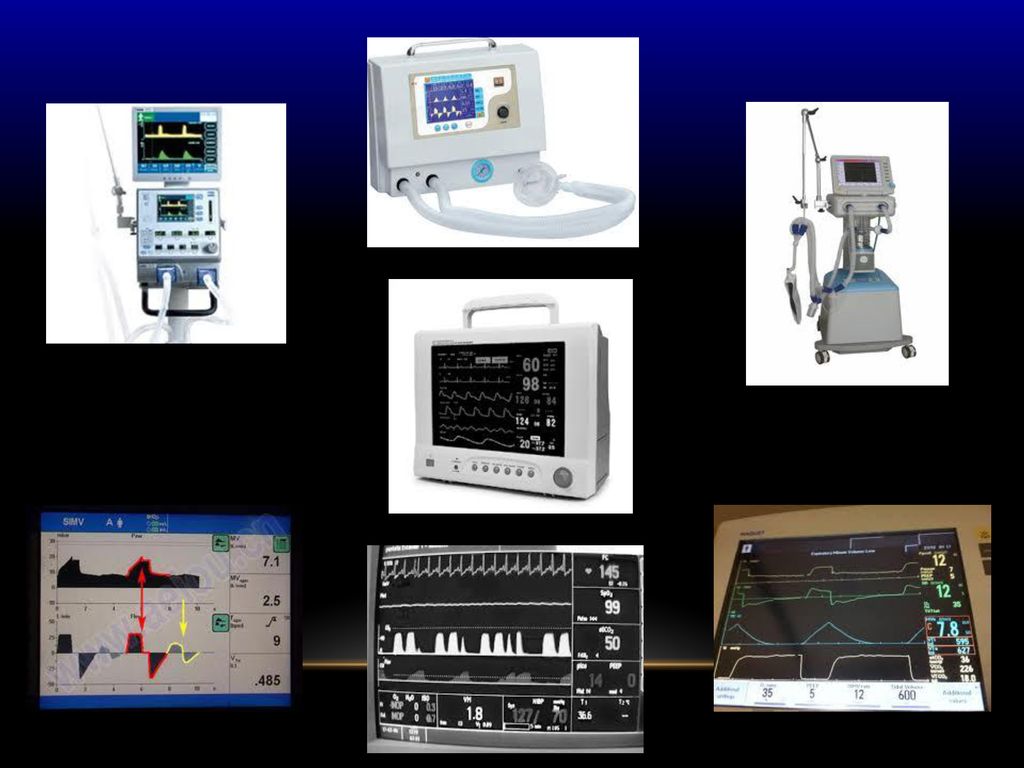

2

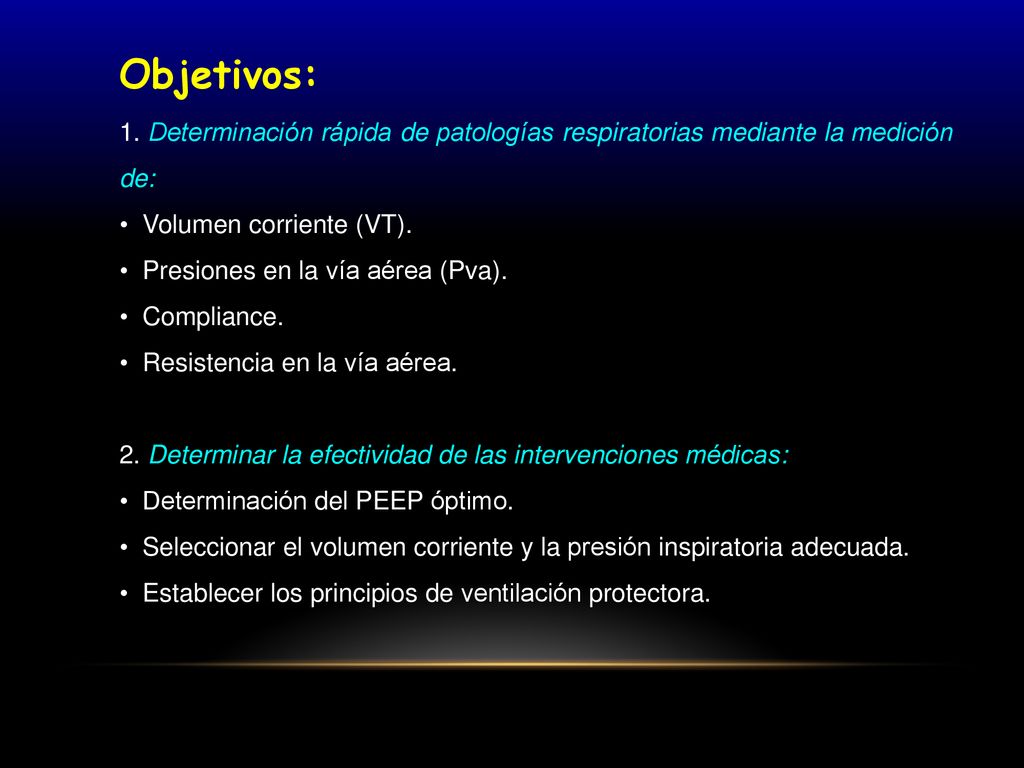

3 Objetivos: 1. Determinación rápida de patologías respiratorias mediante la medición de: • Volumen corriente (VT). • Presiones en la vía aérea (Pva). • Compliance. • Resistencia en la vía aérea. 2. Determinar la efectividad de las intervenciones médicas: • Determinación del PEEP óptimo. • Seleccionar el volumen corriente y la presión inspiratoria adecuada. • Establecer los principios de ventilación protectora.

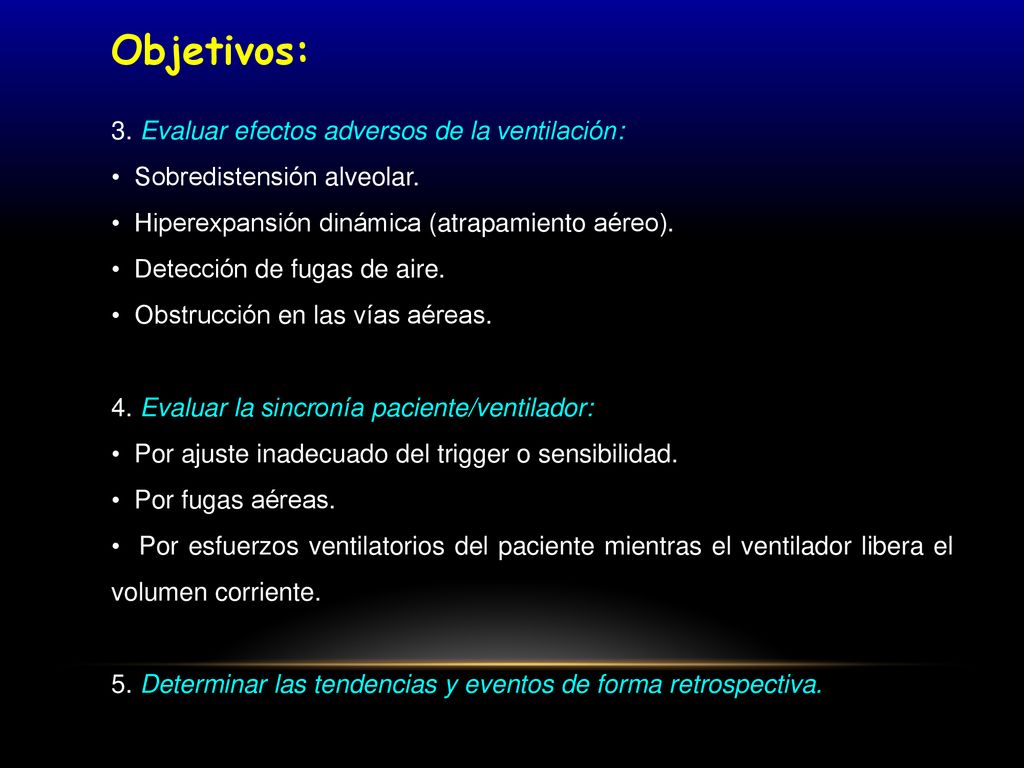

4 Objetivos: 3. Evaluar efectos adversos de la ventilación:
• Sobredistensión alveolar. • Hiperexpansión dinámica (atrapamiento aéreo). • Detección de fugas de aire. • Obstrucción en las vías aéreas. 4. Evaluar la sincronía paciente/ventilador: • Por ajuste inadecuado del trigger o sensibilidad. • Por fugas aéreas. • Por esfuerzos ventilatorios del paciente mientras el ventilador libera el volumen corriente. 5. Determinar las tendencias y eventos de forma retrospectiva.

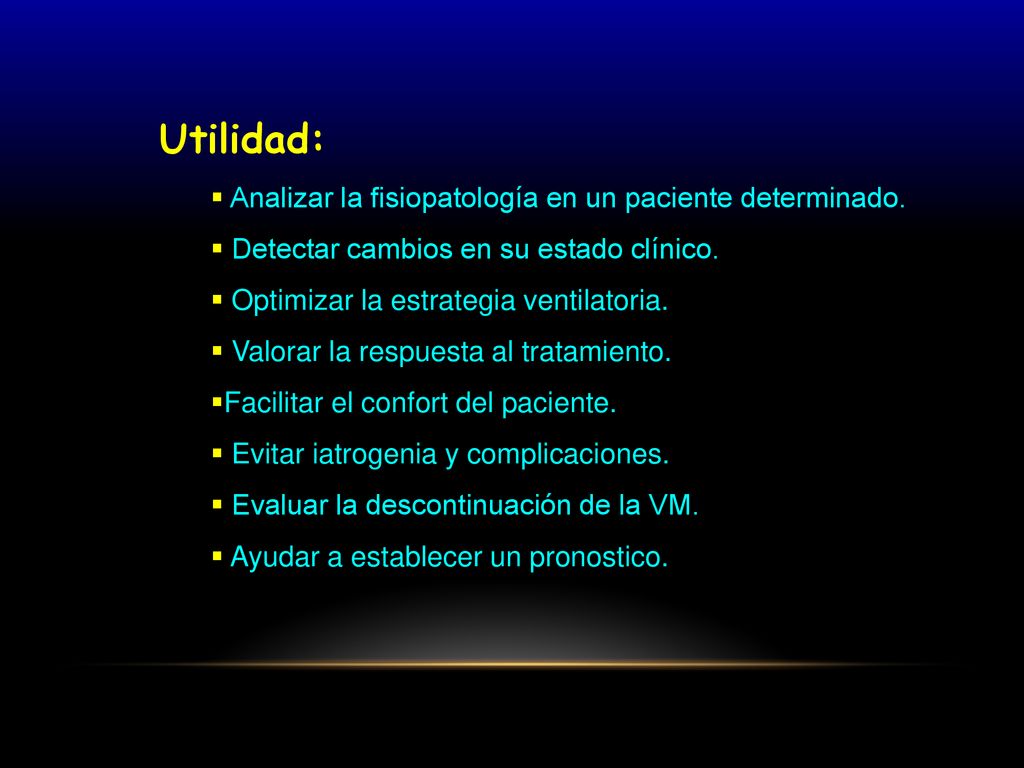

5 Utilidad: Analizar la fisiopatología en un paciente determinado.
Detectar cambios en su estado clínico. Optimizar la estrategia ventilatoria. Valorar la respuesta al tratamiento. Facilitar el confort del paciente. Evitar iatrogenia y complicaciones. Evaluar la descontinuación de la VM. Ayudar a establecer un pronostico.

6 ( + ) ( - ) ( - ) ( - ) Y X CURVAS DE FUNCION PULMONAR Ordenadas
X ( - ) ( - ) Abscisas

7 TIPOS DE CURVAS Abiertas Pva. Flujo Tiempo Tiempo Inspiración
Espiración Pva. Flujo Tiempo Tiempo

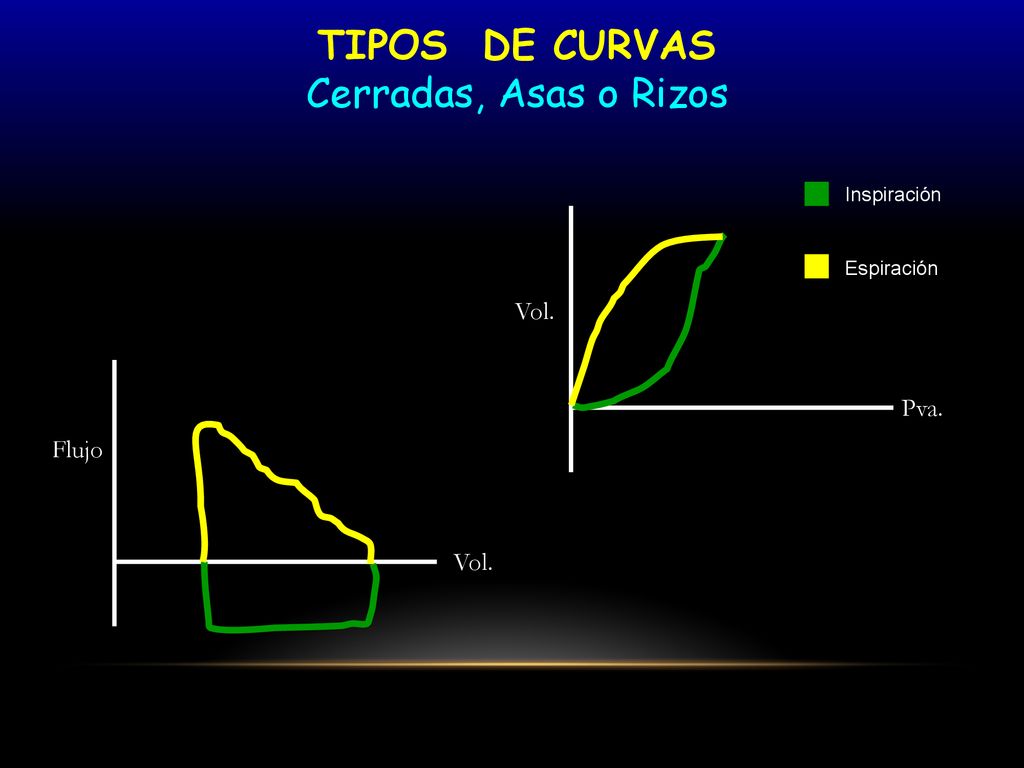

8 TIPOS DE CURVAS Cerradas, Asas o Rizos Vol. Pva. Flujo Vol.
Inspiración Espiración Vol. Pva. Flujo Vol.

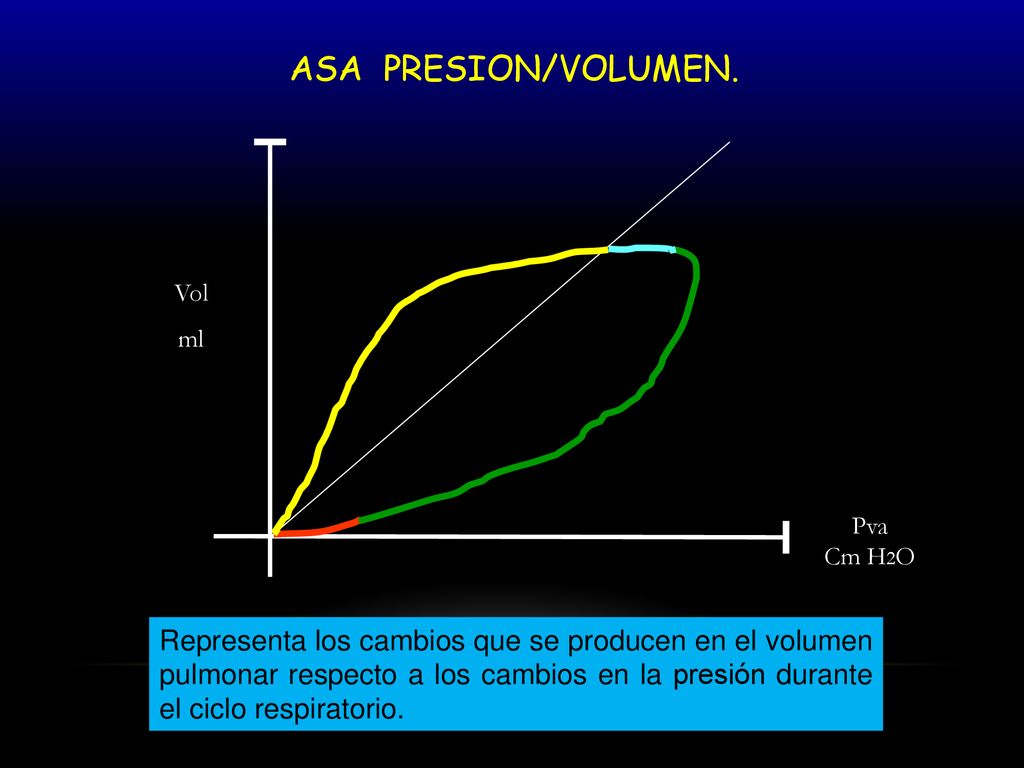

9 ASA PRESION/VOLUMEN. Vol ml Pva Cm H2O Representa los cambios que se producen en el volumen pulmonar respecto a los cambios en la presión durante el ciclo respiratorio.

10 ASA PRESION/VOLUMEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

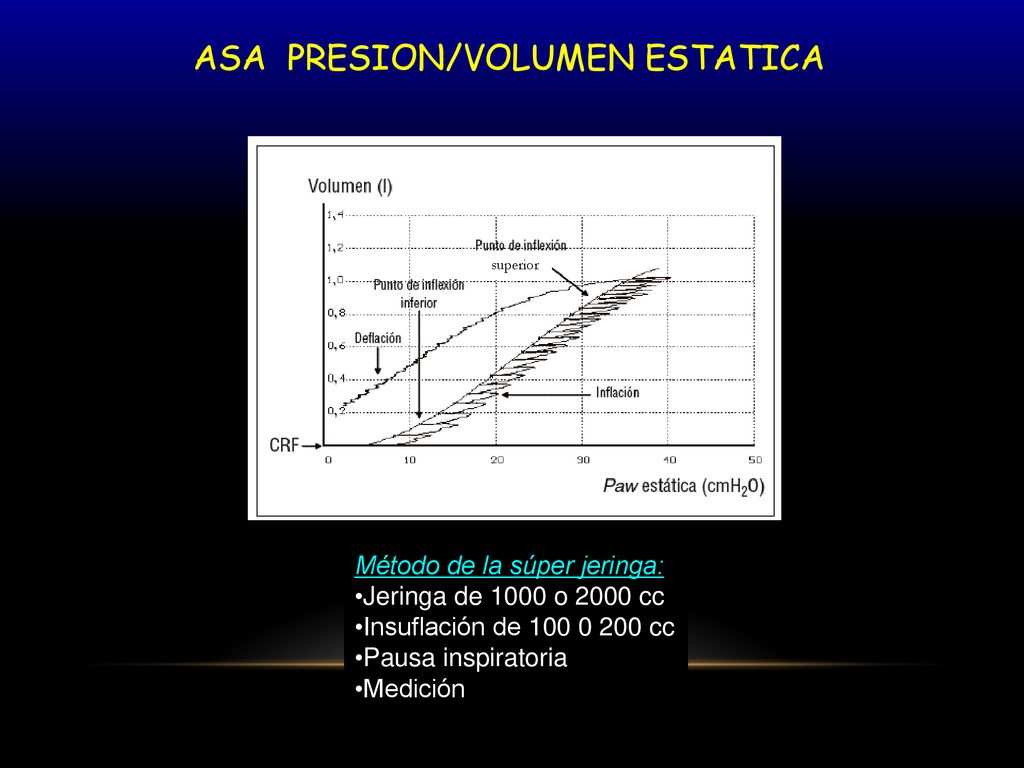

11 ASA PRESION/VOLUMEN ESTATICA
superior Método de la súper jeringa: Jeringa de 1000 o 2000 cc Insuflación de cc Pausa inspiratoria Medición

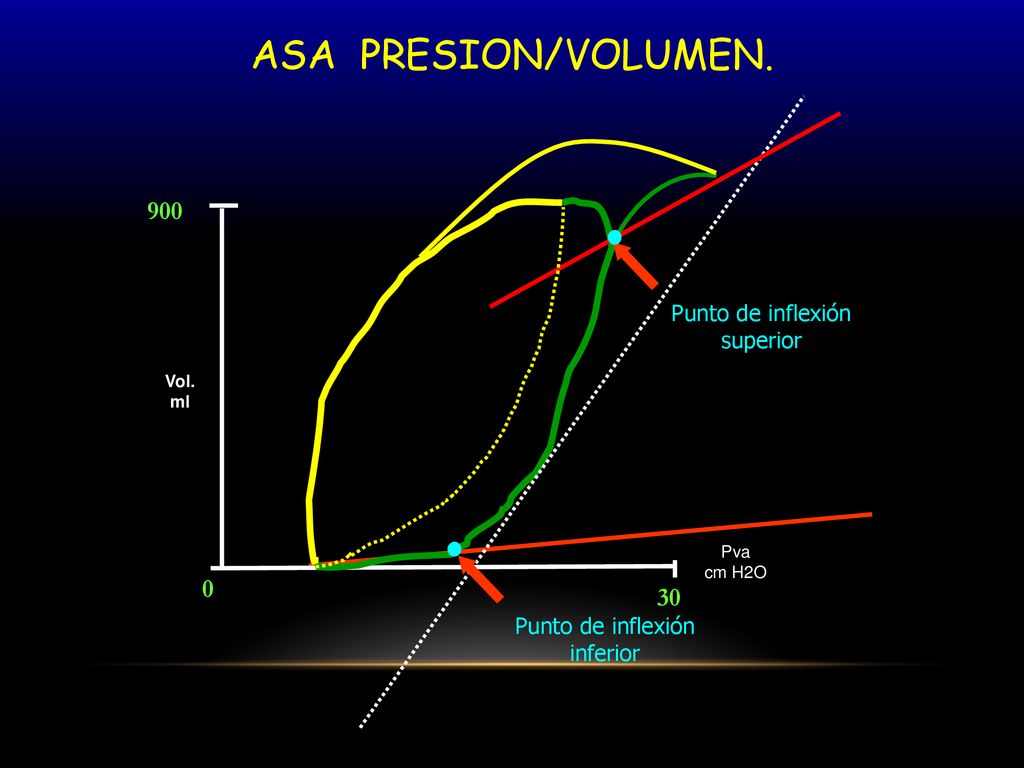

12 . . ASA PRESION/VOLUMEN. 900 30 Punto de inflexión superior
ml . Pva cm H2O 30 Punto de inflexión inferior

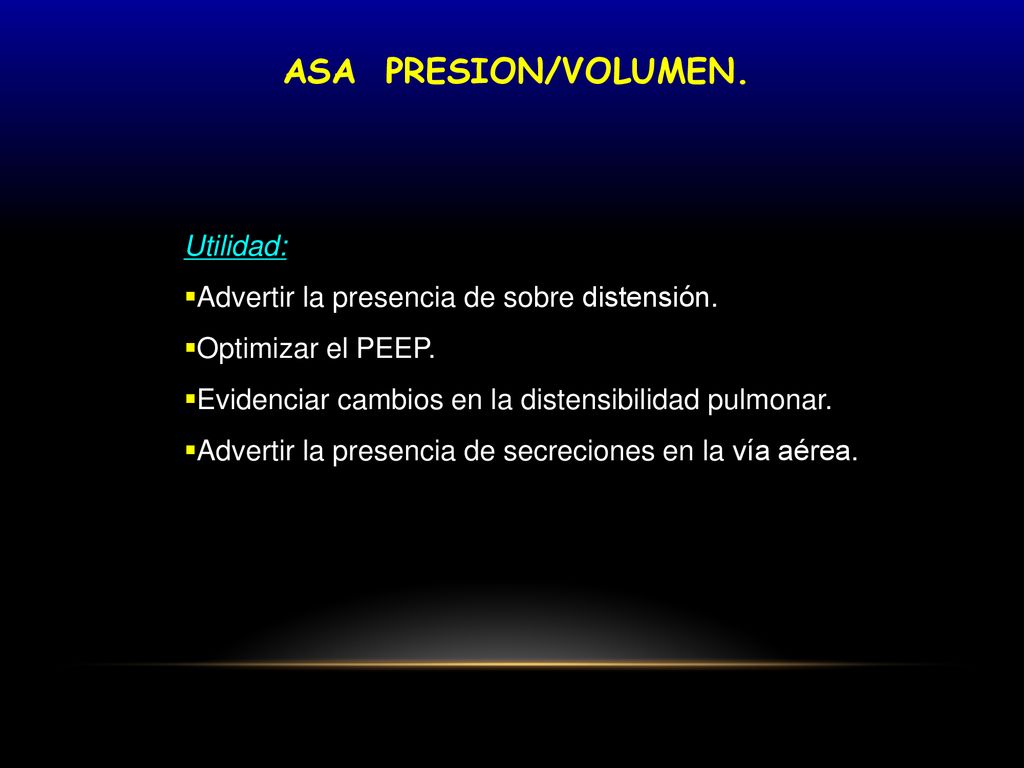

13 ASA PRESION/VOLUMEN. Utilidad:
Advertir la presencia de sobre distensión. Optimizar el PEEP. Evidenciar cambios en la distensibilidad pulmonar. Advertir la presencia de secreciones en la vía aérea.

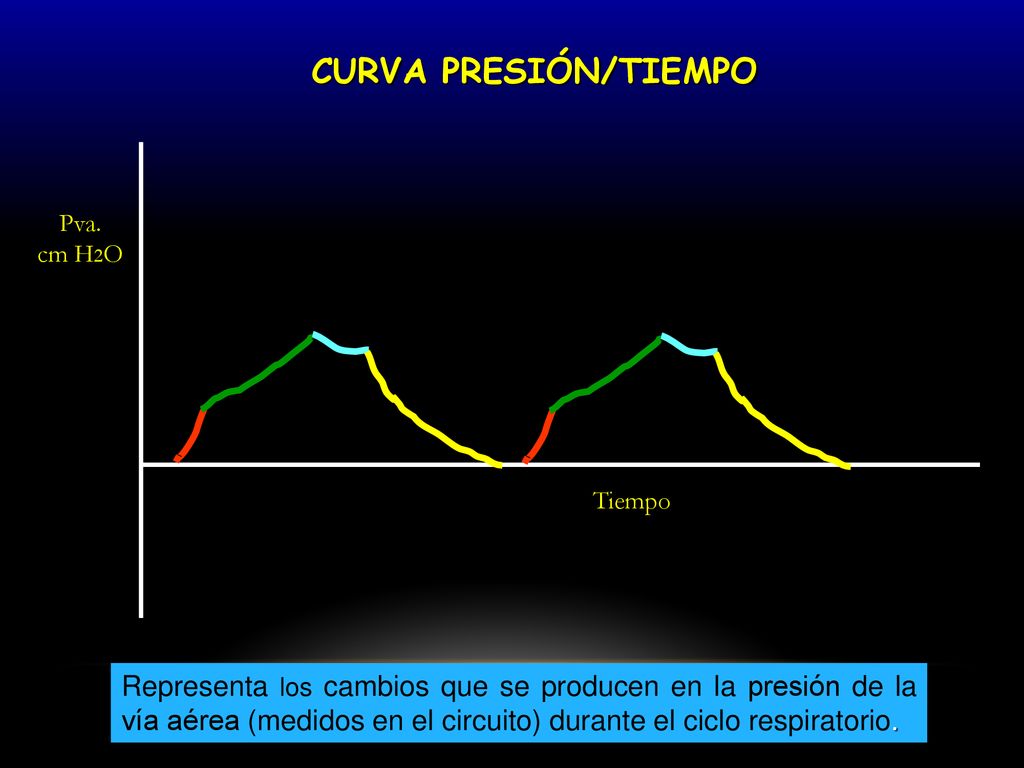

14 CURVA PRESIÓN/TIEMPO Pva. cm H2O Tiempo Representa los cambios que se producen en la presión de la vía aérea (medidos en el circuito) durante el ciclo respiratorio.

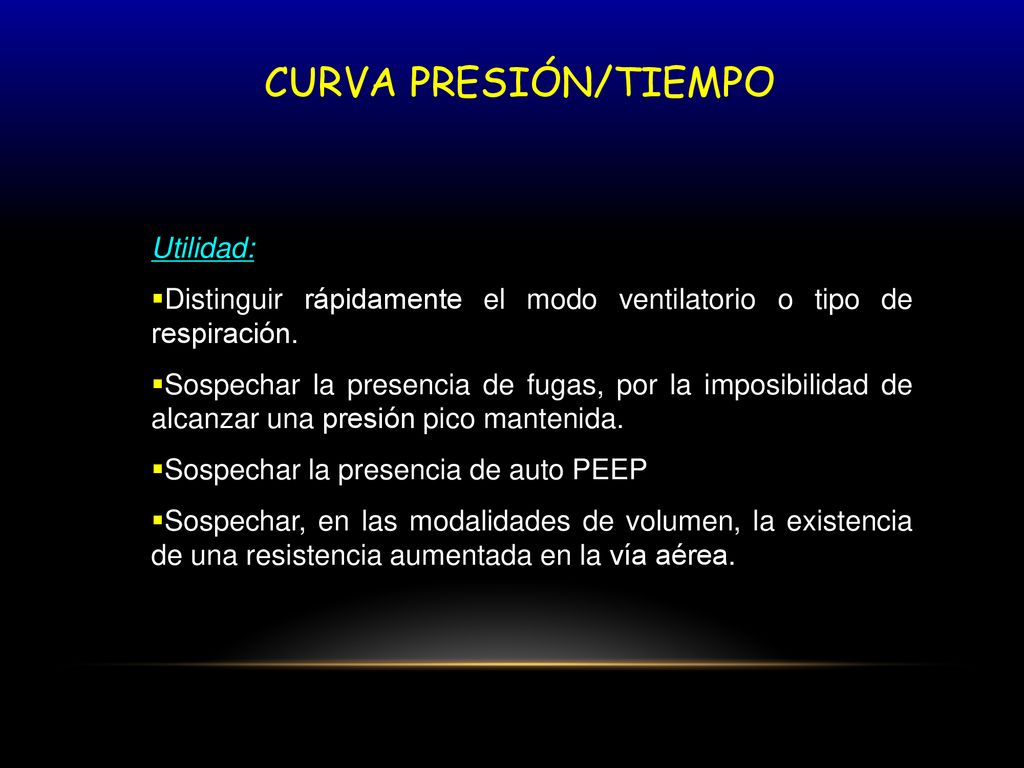

15 CURVA PRESIÓN/TIEMPO Utilidad:
Distinguir rápidamente el modo ventilatorio o tipo de respiración. Sospechar la presencia de fugas, por la imposibilidad de alcanzar una presión pico mantenida. Sospechar la presencia de auto PEEP Sospechar, en las modalidades de volumen, la existencia de una resistencia aumentada en la vía aérea.

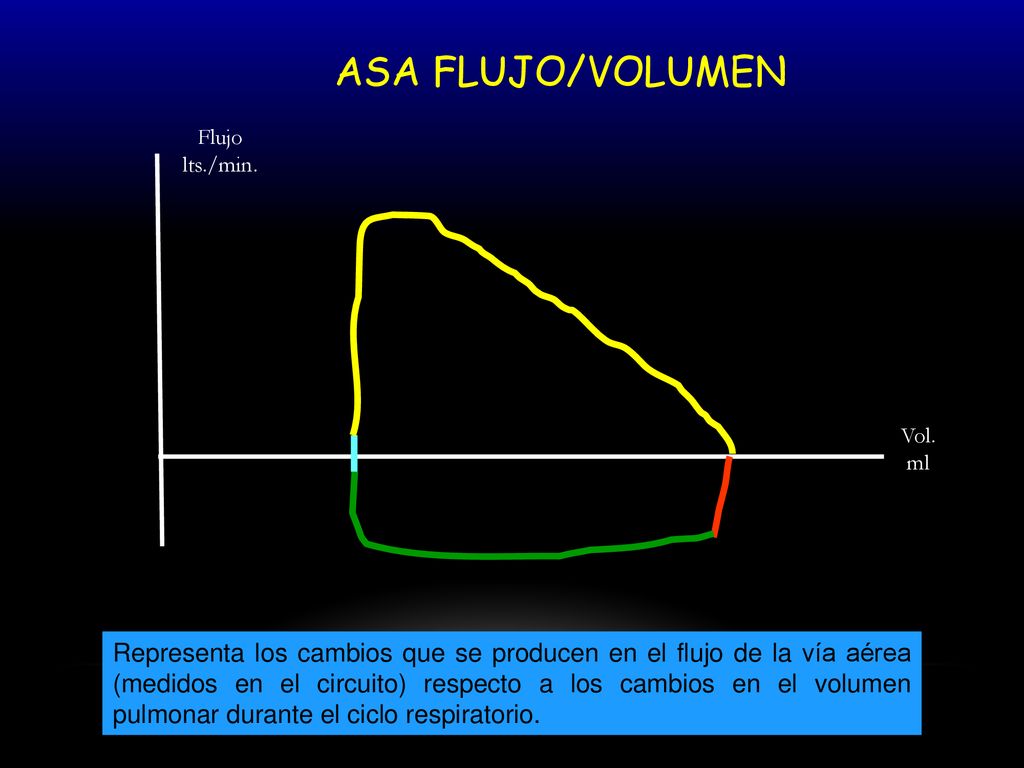

16 ASA FLUJO/VOLUMEN Flujo lts./min. Vol. ml Representa los cambios que se producen en el flujo de la vía aérea (medidos en el circuito) respecto a los cambios en el volumen pulmonar durante el ciclo respiratorio.

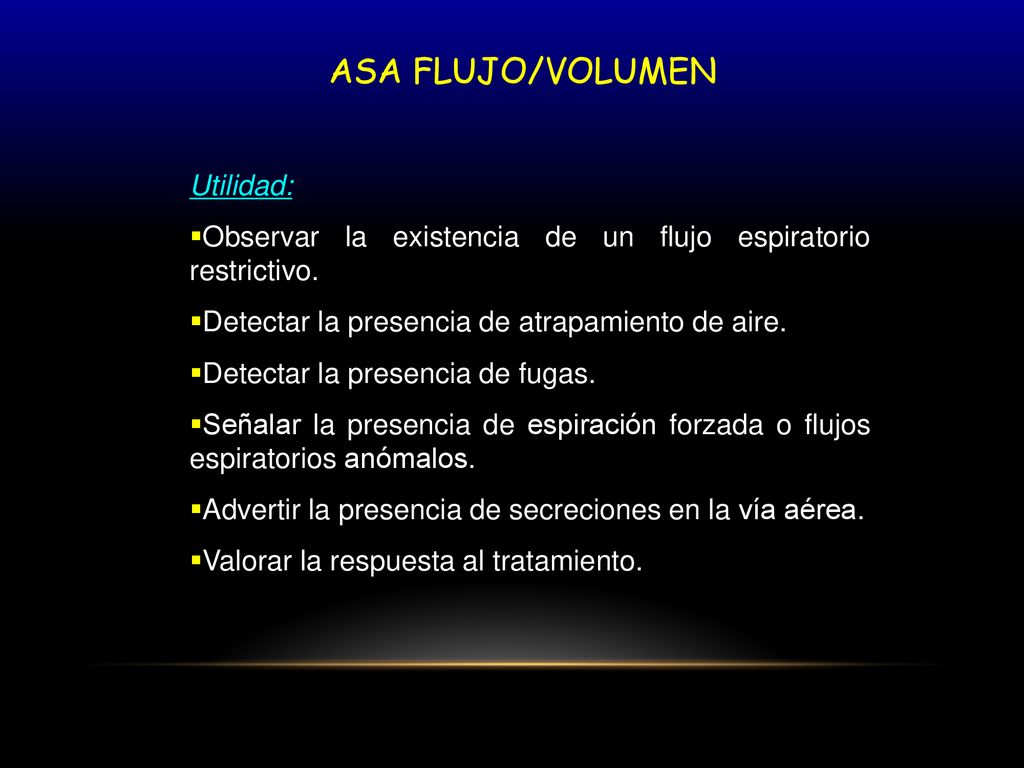

17 ASA FLUJO/VOLUMEN Utilidad:
Observar la existencia de un flujo espiratorio restrictivo. Detectar la presencia de atrapamiento de aire. Detectar la presencia de fugas. Señalar la presencia de espiración forzada o flujos espiratorios anómalos. Advertir la presencia de secreciones en la vía aérea. Valorar la respuesta al tratamiento.

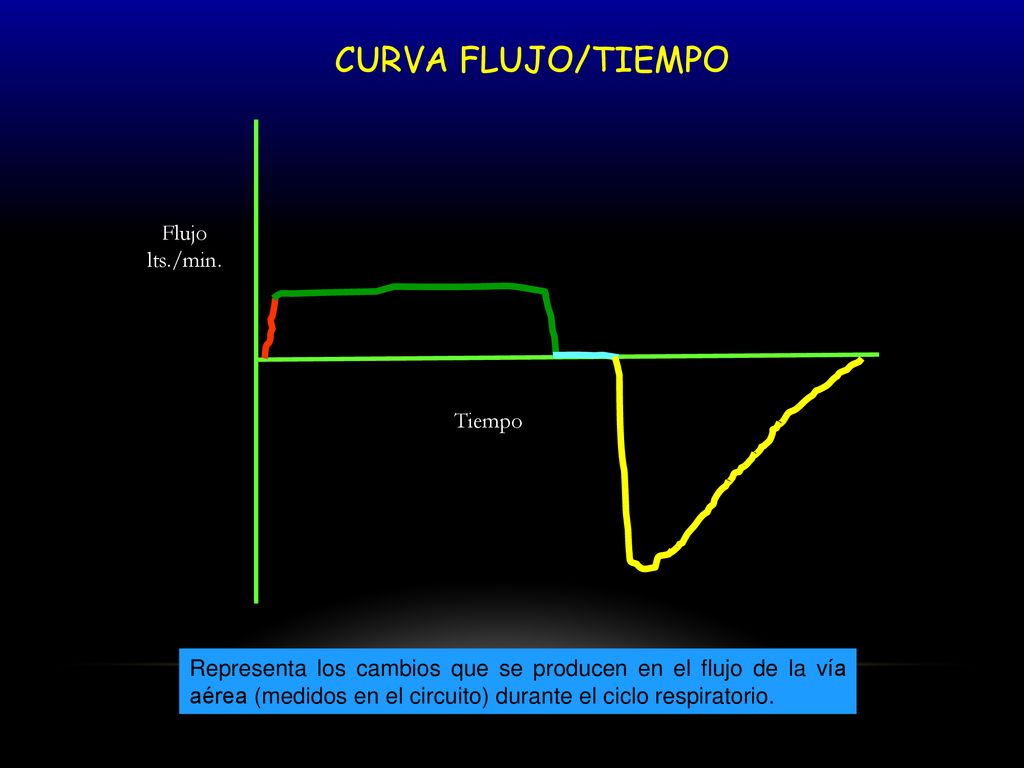

18 CURVA FLUJO/TIEMPO Flujo lts./min. Tiempo
Representa los cambios que se producen en el flujo de la vía aérea (medidos en el circuito) durante el ciclo respiratorio.

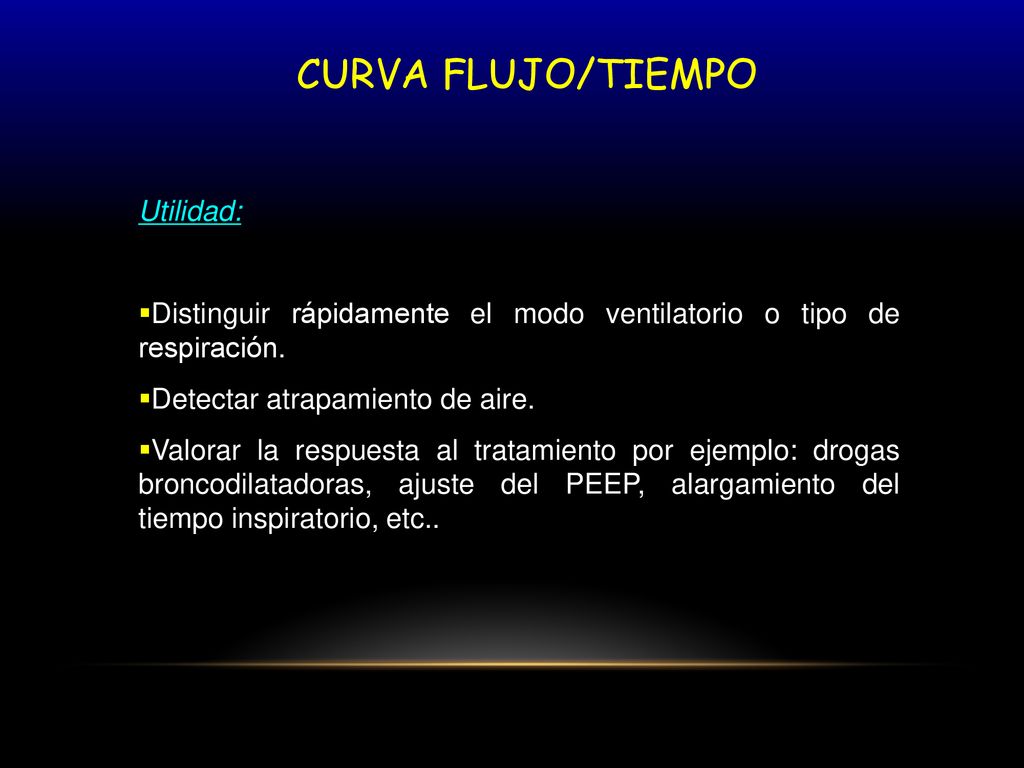

19 CURVA FLUJO/TIEMPO Utilidad:
Distinguir rápidamente el modo ventilatorio o tipo de respiración. Detectar atrapamiento de aire. Valorar la respuesta al tratamiento por ejemplo: drogas broncodilatadoras, ajuste del PEEP, alargamiento del tiempo inspiratorio, etc..

20 USOS PRACTICOS

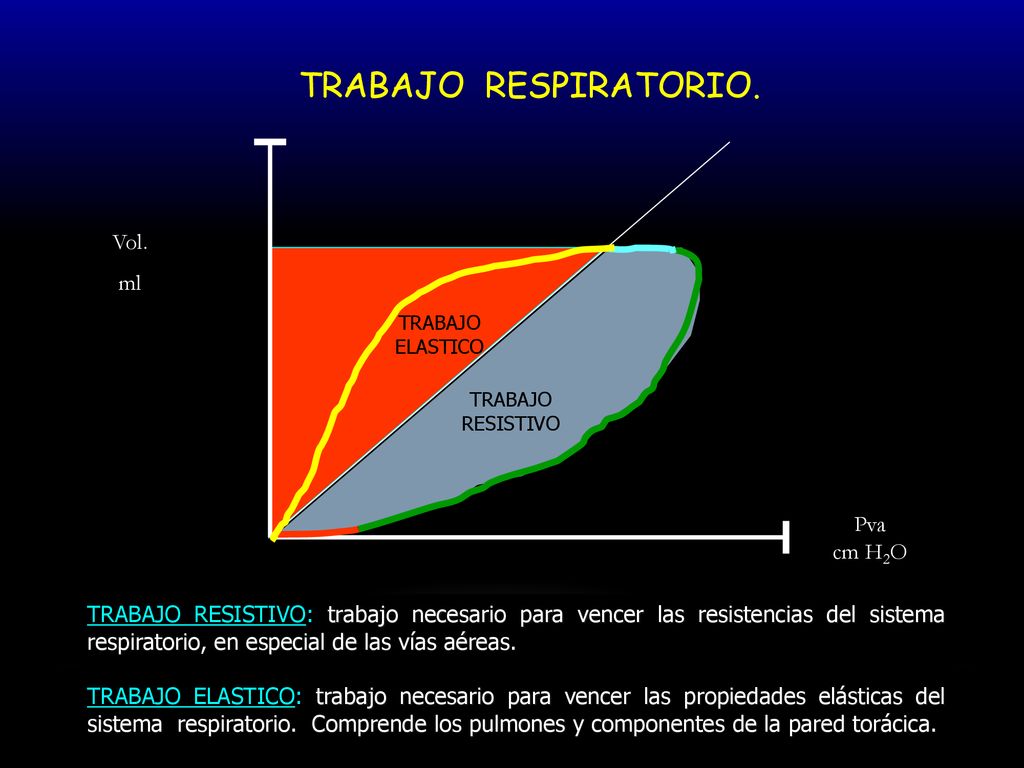

21 TRABAJO RESPIRATORIO. Vol. ml Pva cm H2O
ELASTICO TRABAJO RESISTIVO Pva cm H2O TRABAJO RESISTIVO: trabajo necesario para vencer las resistencias del sistema respiratorio, en especial de las vías aéreas. TRABAJO ELASTICO: trabajo necesario para vencer las propiedades elásticas del sistema respiratorio. Comprende los pulmones y componentes de la pared torácica.

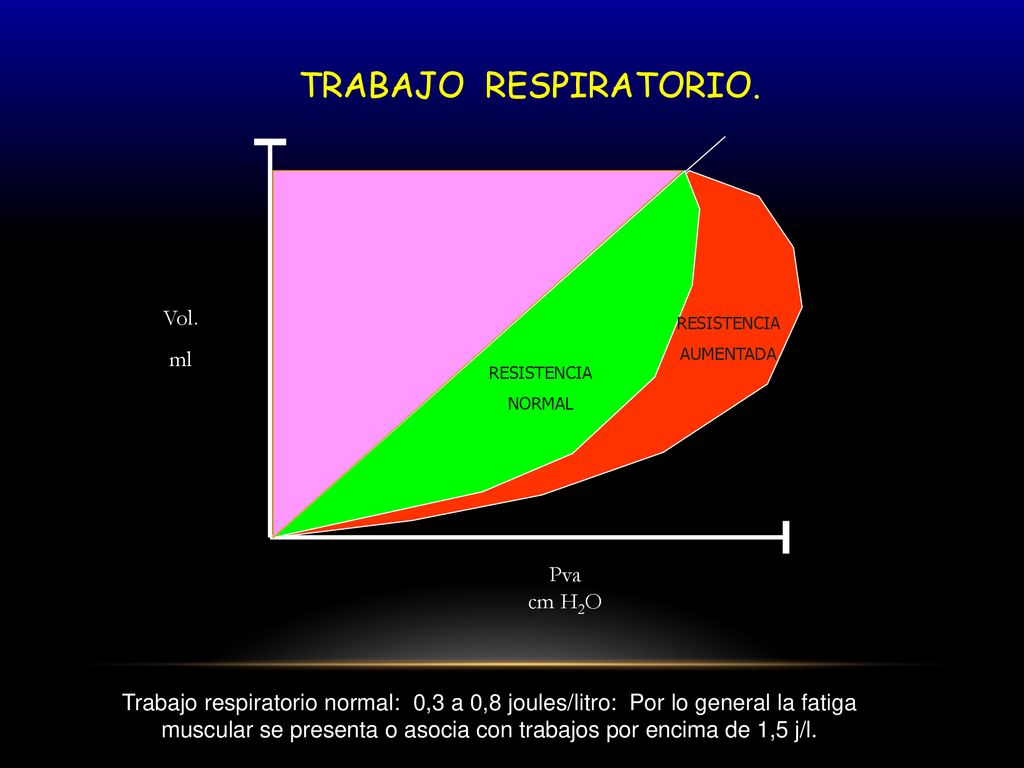

22 muscular se presenta o asocia con trabajos por encima de 1,5 j/l.
TRABAJO RESPIRATORIO. Vol. ml RESISTENCIA AUMENTADA RESISTENCIA NORMAL Pva cm H2O Trabajo respiratorio normal: 0,3 a 0,8 joules/litro: Por lo general la fatiga muscular se presenta o asocia con trabajos por encima de 1,5 j/l.

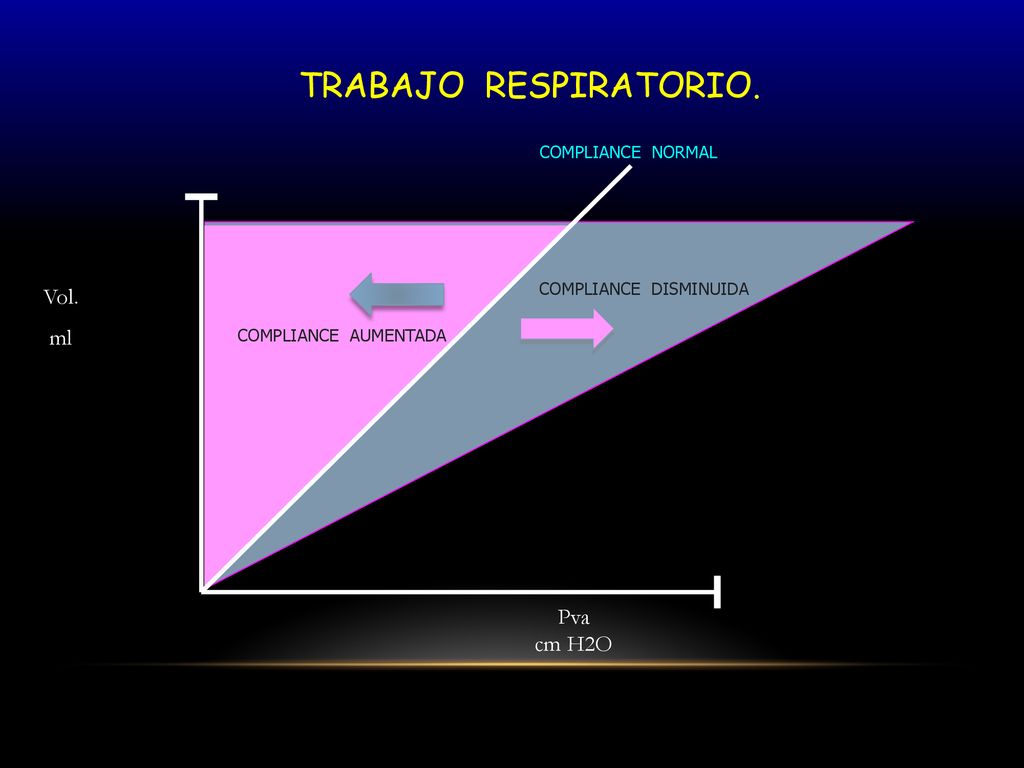

23 TRABAJO RESPIRATORIO. Vol. ml Pva cm H2O COMPLIANCE NORMAL
COMPLIANCE DISMINUIDA COMPLIANCE AUMENTADA Pva cm H2O

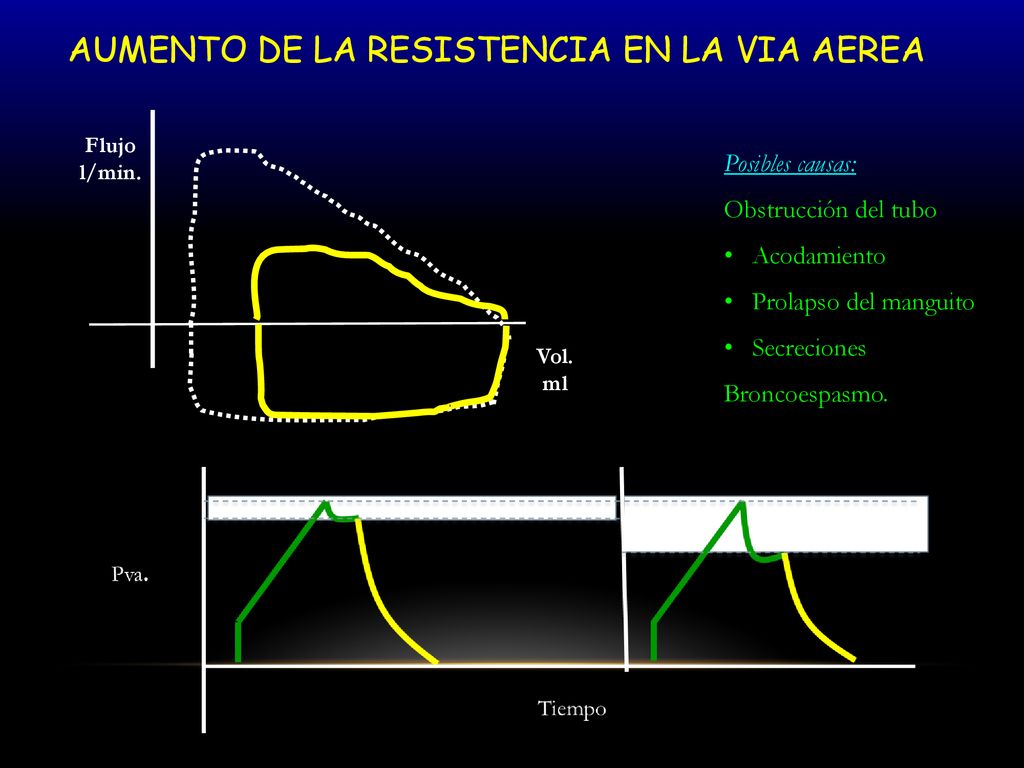

24 AUMENTO DE LA RESISTENCIA EN LA VIA AEREA
Flujo l/min. Posibles causas: Obstrucción del tubo Acodamiento Prolapso del manguito Secreciones Broncoespasmo. Vol. ml

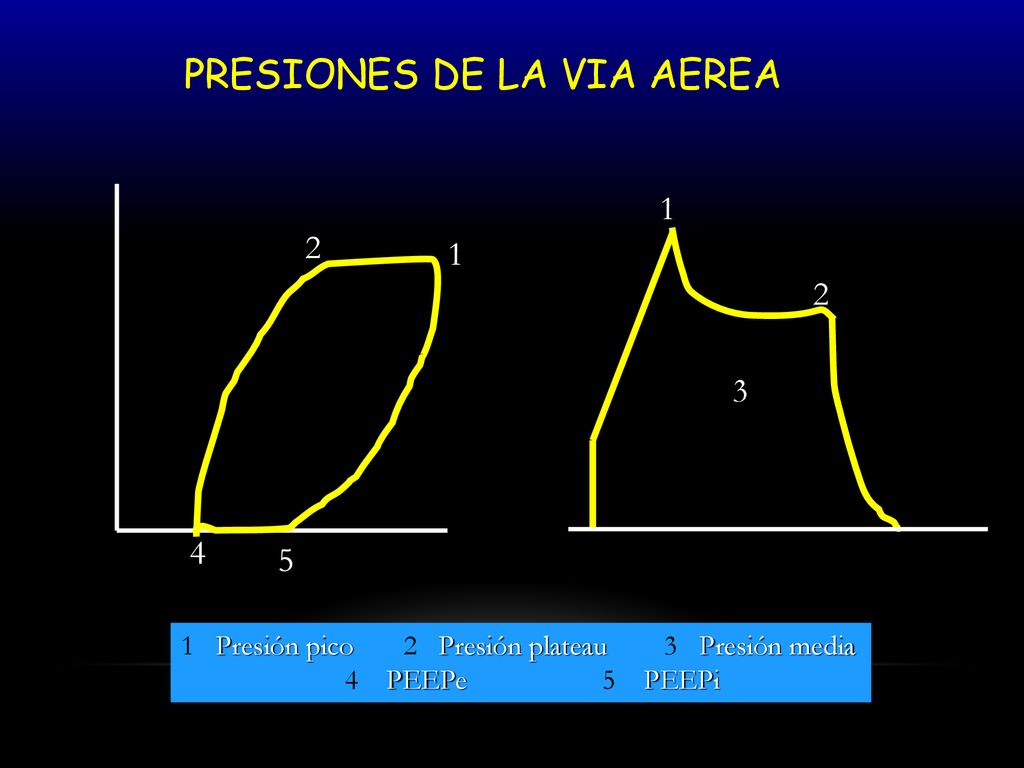

25 PRESIONES DE LA VIA AEREA
1 2 3 2 1 4 5 1 Presión pico Presión plateau Presión media 4 PEEPe PEEPi

26 TIPOS DE FLUJO Flujo Tiempo Flujo Tiempo Desacelerado Acelerado
Continuo Sinusoidal Flujo Tiempo

27 MODOS VENTILATORIOS

28 VENTILACION CONTROLADA POR VOLUMEN
Flujo Pva Tiempo Tiempo VENTILACION CONTROLADA POR PRESION Flujo Pva Tiempo Tiempo

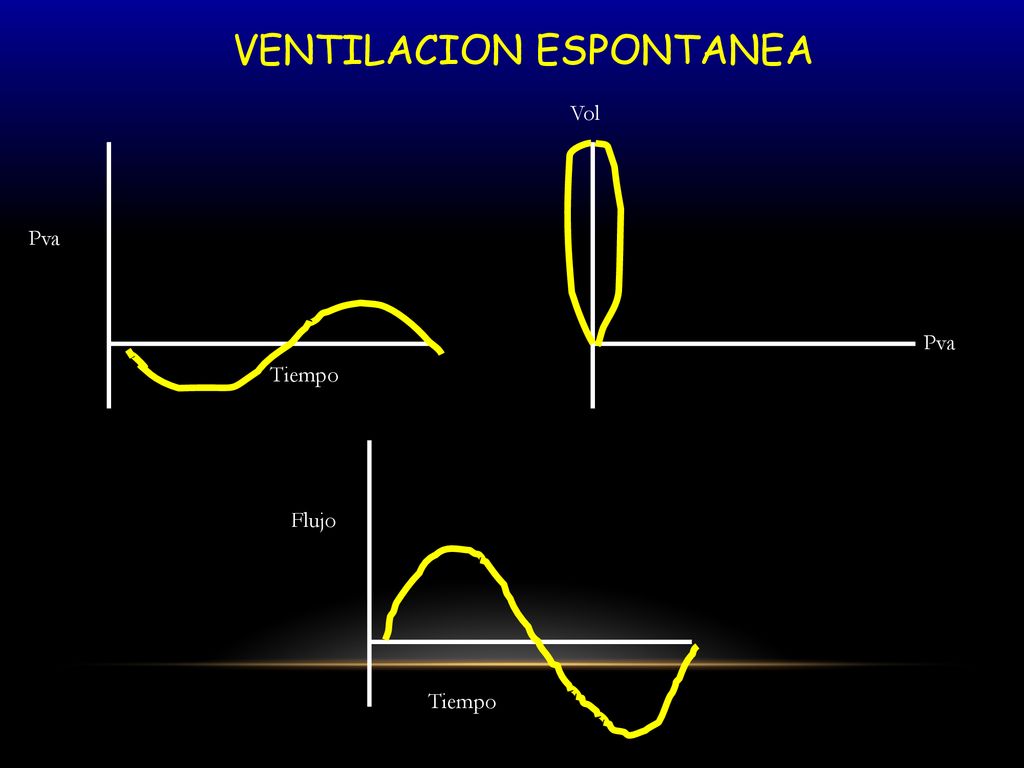

29 VENTILACION ESPONTANEA
Vol Pva Pva Tiempo Flujo Tiempo

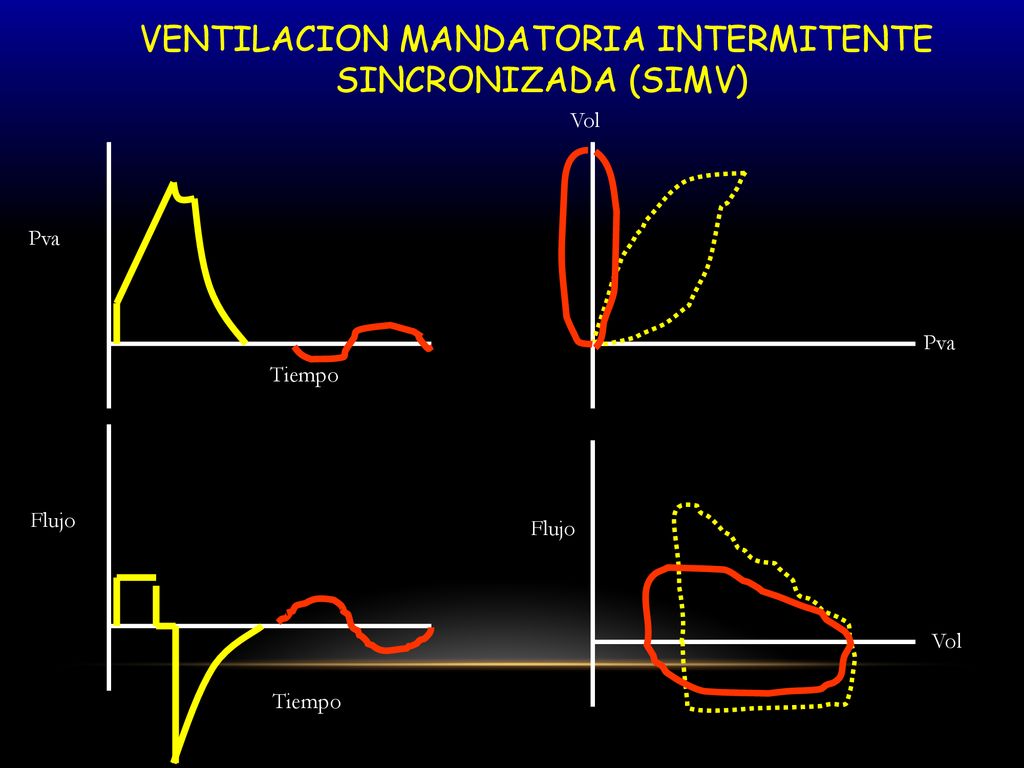

30 VENTILACION MANDATORIA INTERMITENTE
SINCRONIZADA (SIMV) Vol Pva Pva Tiempo Flujo Flujo Vol Tiempo

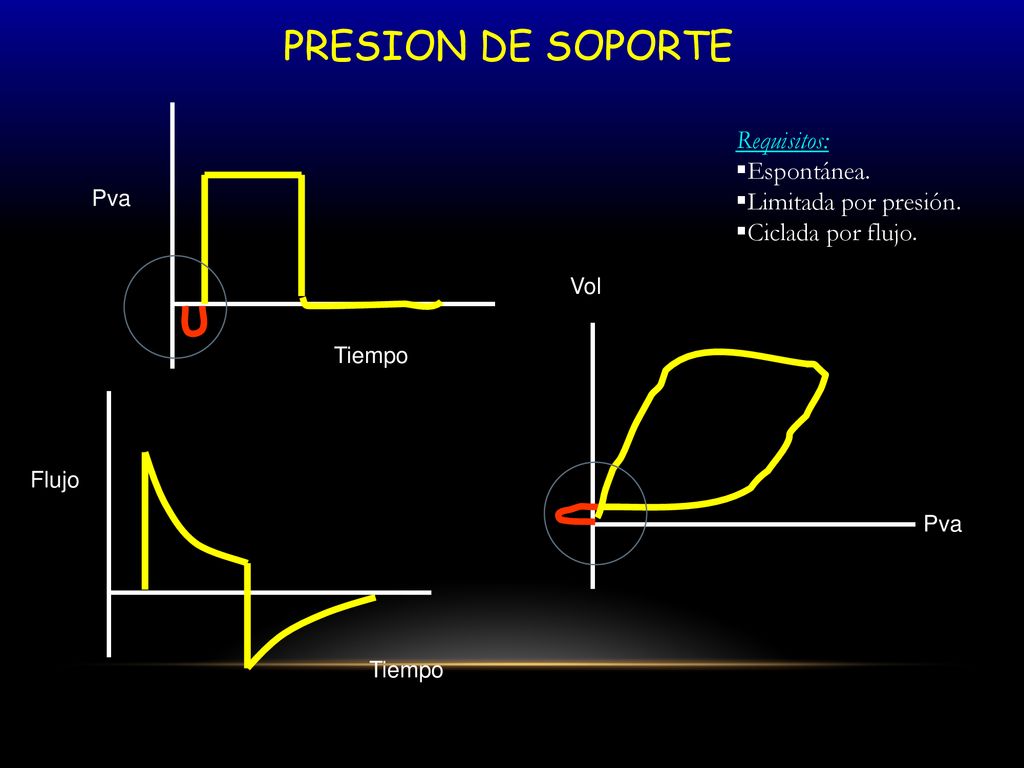

31 PRESION DE SOPORTE Requisitos: Espontánea. Limitada por presión.
Ciclada por flujo. Pva Vol Tiempo Flujo Pva Tiempo

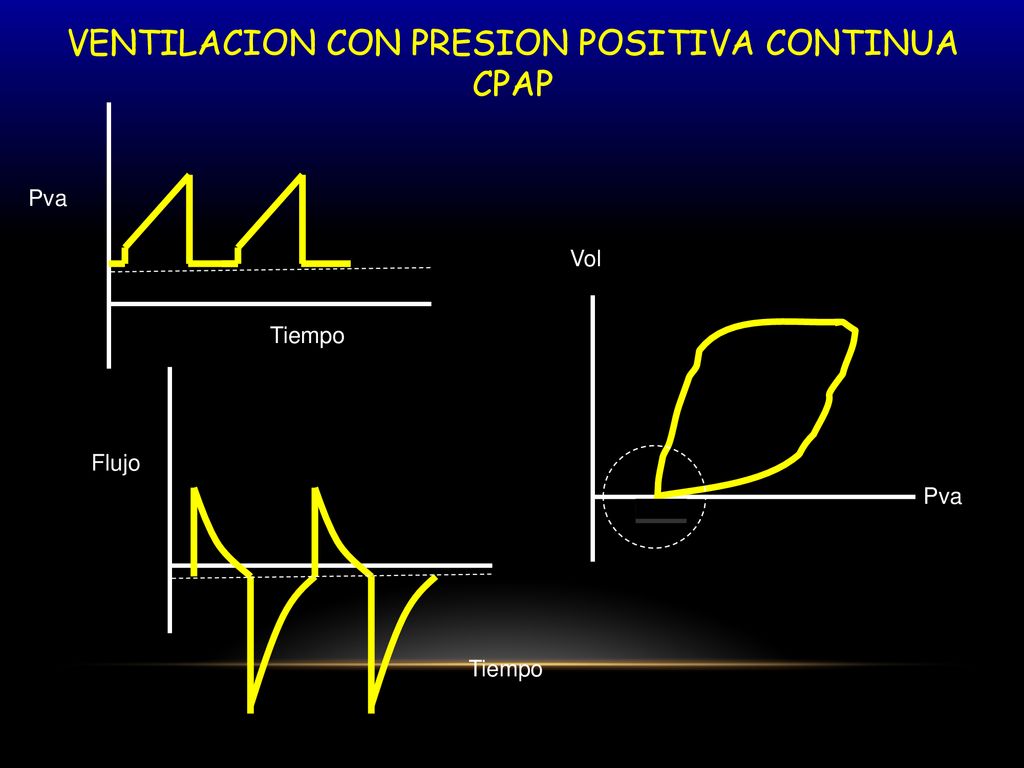

32 VENTILACION CON PRESION POSITIVA CONTINUA
CPAP Pva Vol Tiempo Flujo Pva Tiempo

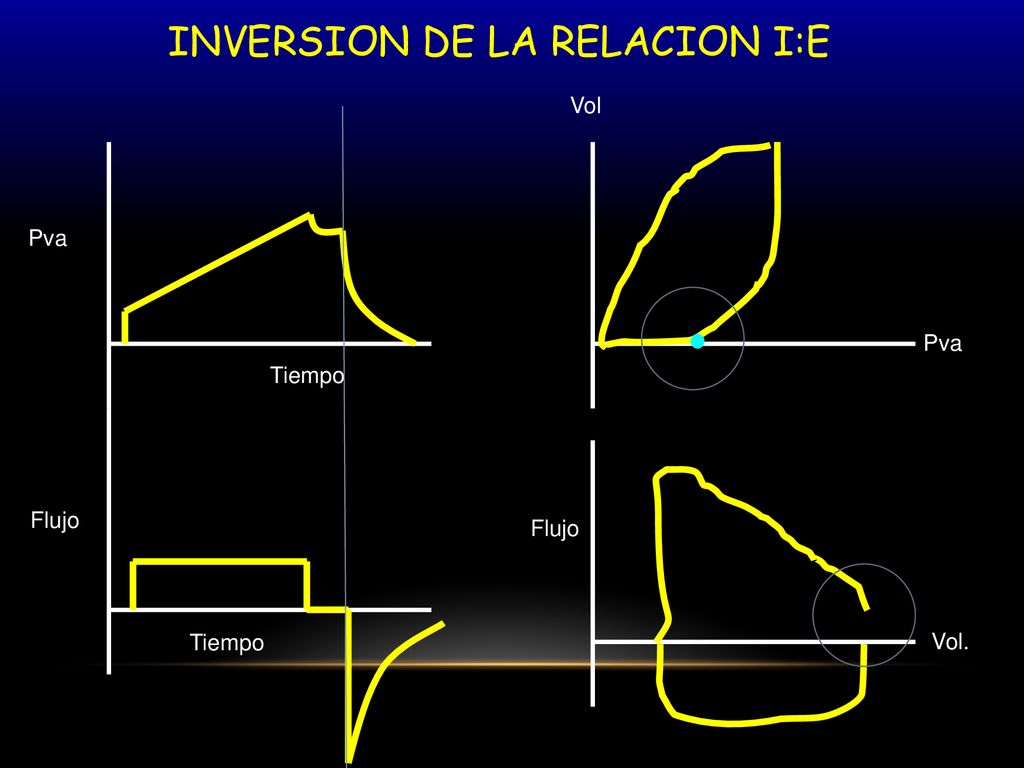

33 INVERSION DE LA RELACION I:E
Vol Pva . Pva Tiempo Flujo Flujo Tiempo Vol.

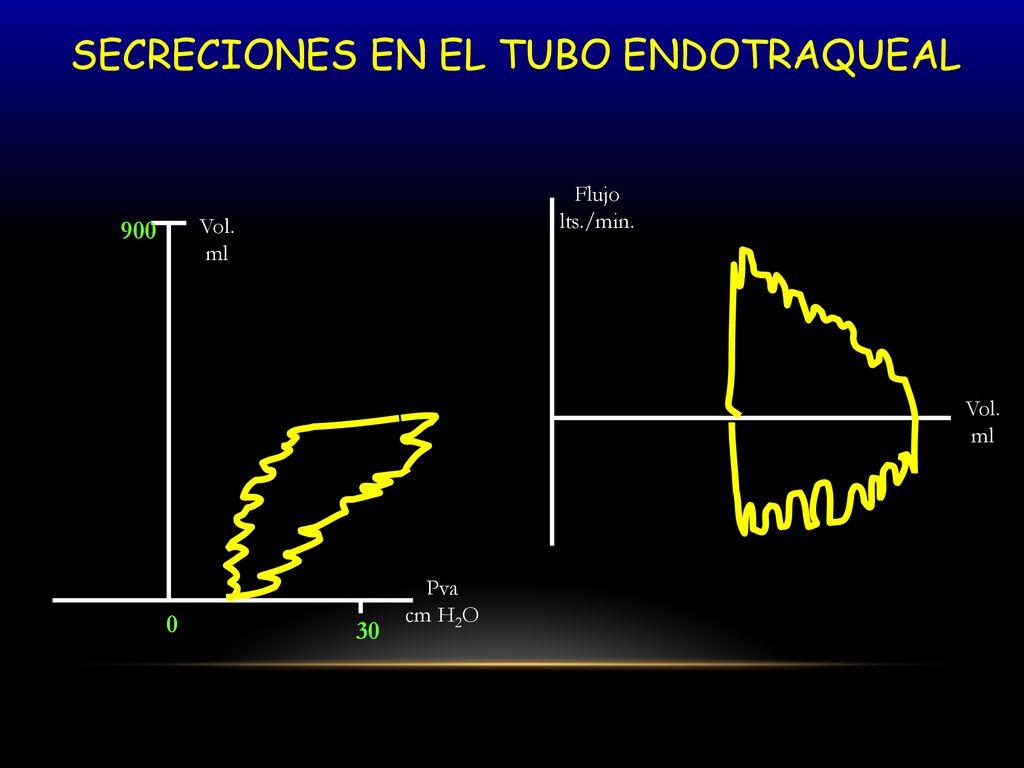

34 SECRECIONES EN EL TUBO ENDOTRAQUEAL
Flujo lts./min. 900 Vol. ml Vol. ml Pva cm H2O 30

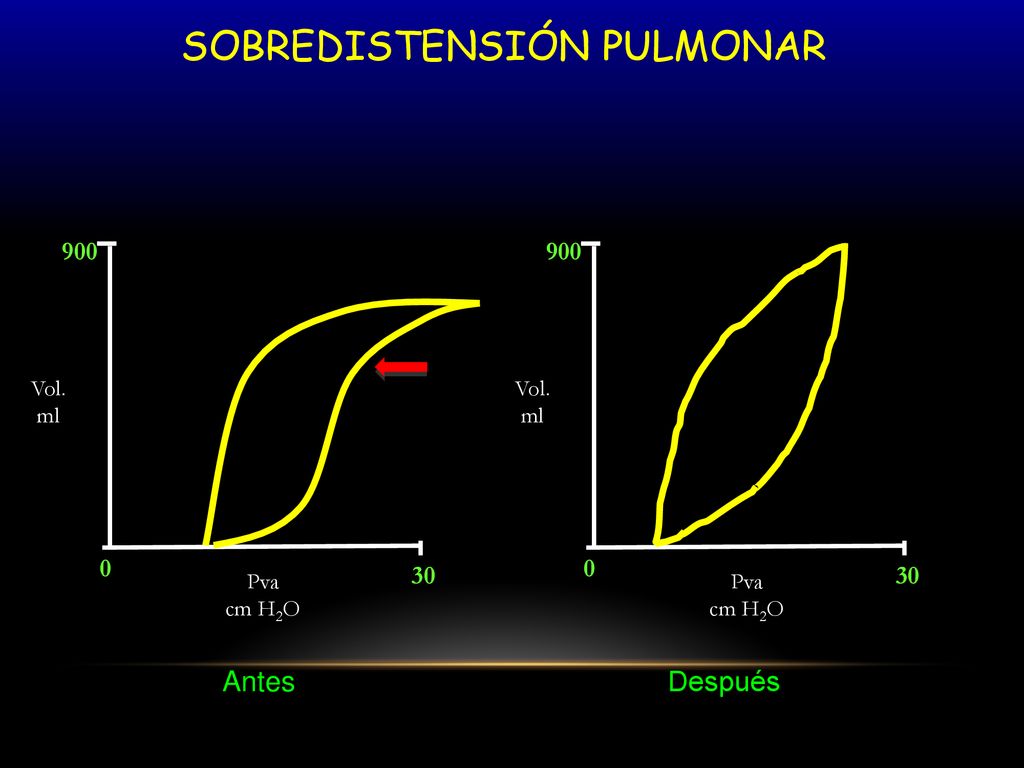

35 SOBREDISTENSIÓN PULMONAR
Vol. ml Pva cm H2O 30 900 Vol. ml Pva cm H2O 30 900 Antes Después

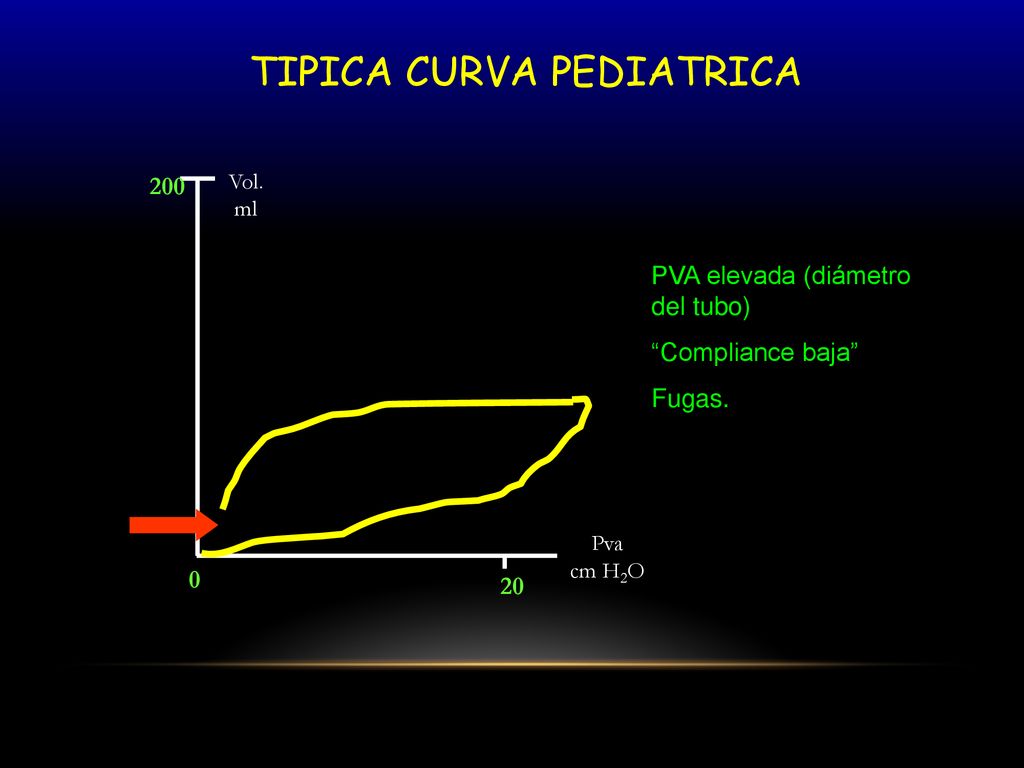

36 TIPICA CURVA PEDIATRICA
200 Vol. ml PVA elevada (diámetro del tubo) “Compliance baja” Fugas. Pva cm H2O 20

37 FLUJO INSUFICIENTE 900 Colapso de presión Vol. ml 30 Pva cm H2O

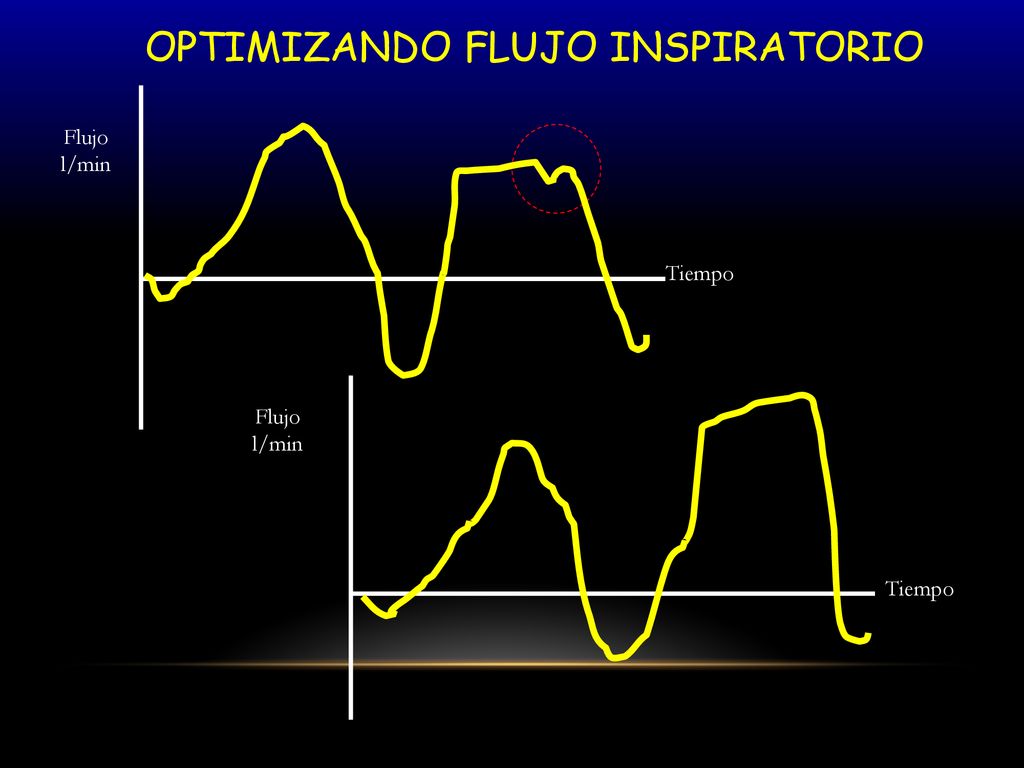

38 OPTIMIZANDO FLUJO INSPIRATORIO
l/min Tiempo Flujo l/min Tiempo

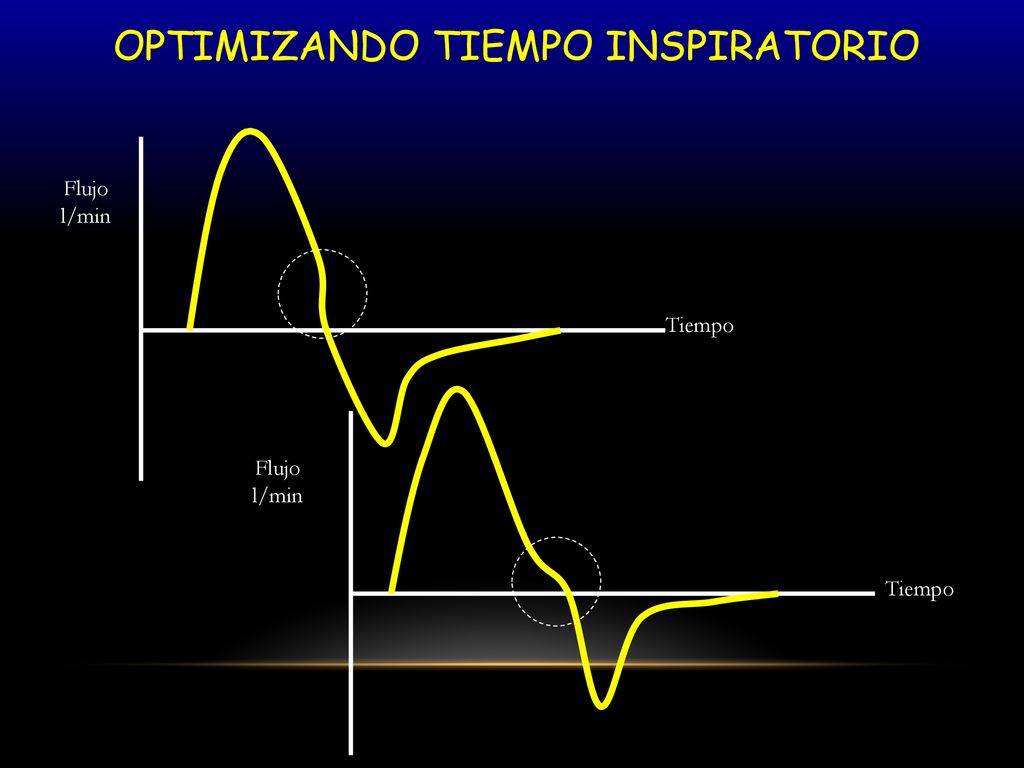

39 OPTIMIZANDO TIEMPO INSPIRATORIO
Flujo l/min Tiempo Flujo l/min Tiempo

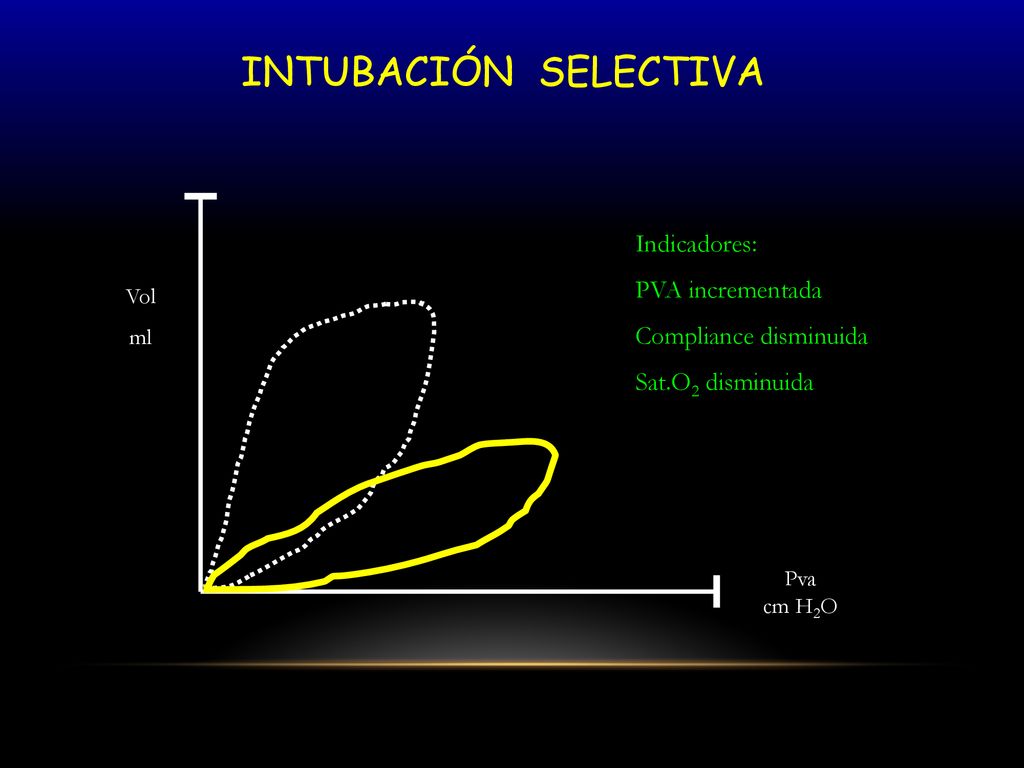

40 INTUBACIÓN SELECTIVA Indicadores: PVA incrementada
Compliance disminuida Sat.O2 disminuida Vol ml Pva cm H2O

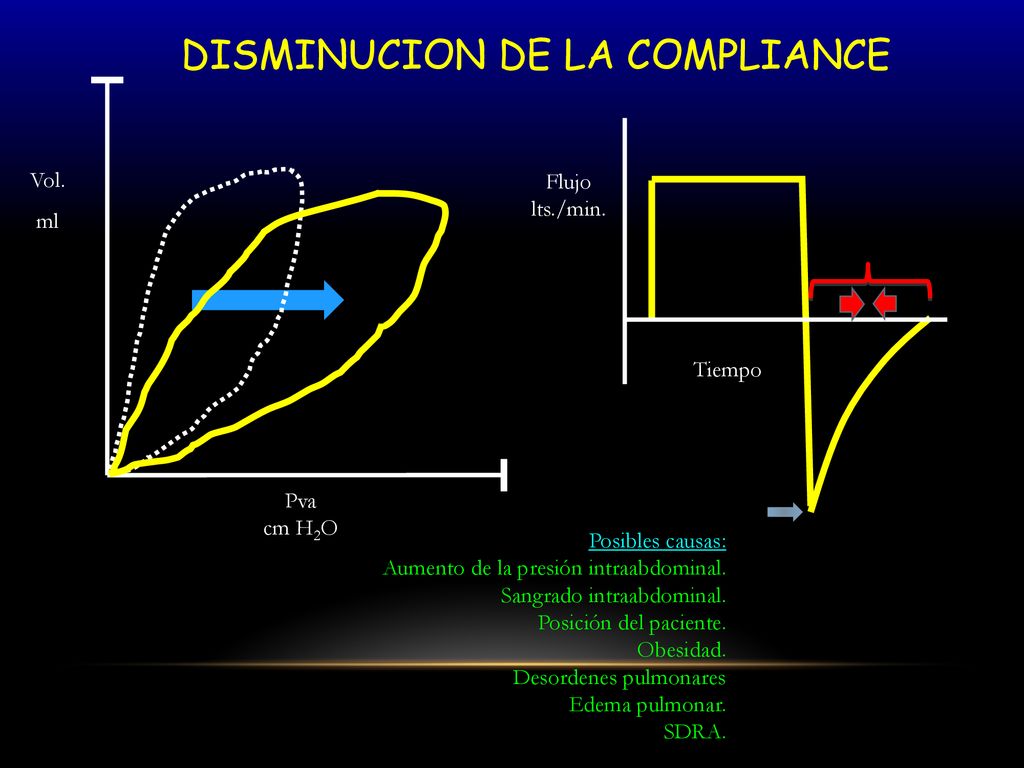

41 DISMINUCION DE LA COMPLIANCE
Vol. ml Flujo lts./min. Tiempo Pva cm H2O Posibles causas: Aumento de la presión intraabdominal. Sangrado intraabdominal. Posición del paciente. Obesidad. Desordenes pulmonares Edema pulmonar. SDRA.

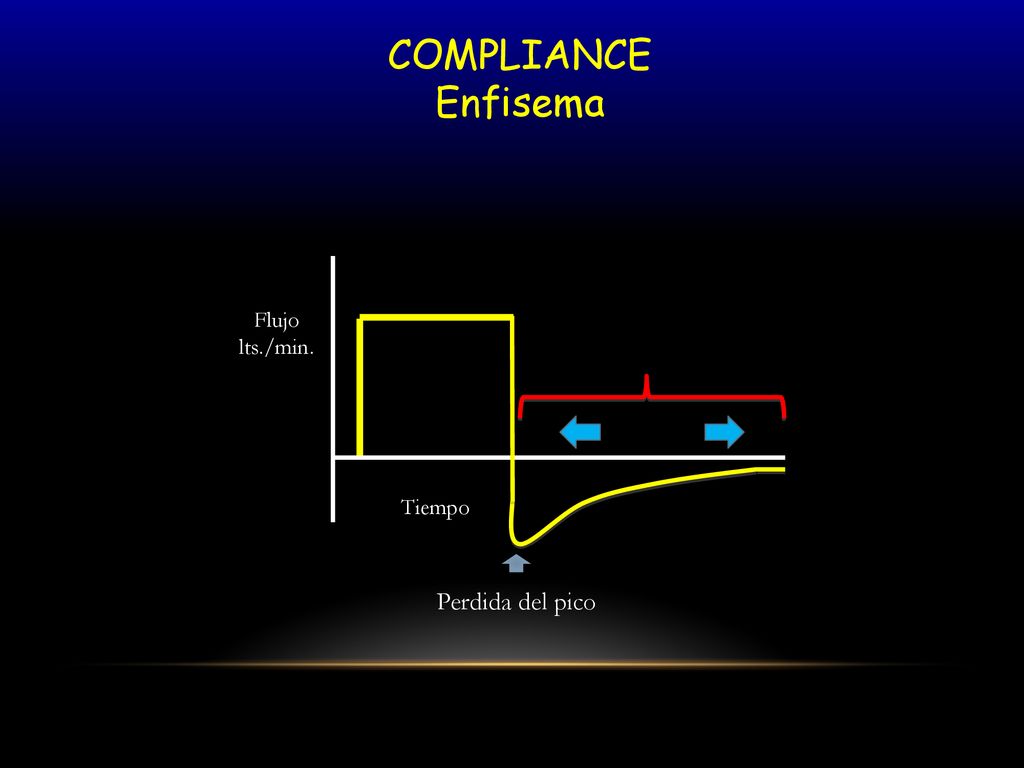

42 COMPLIANCE Enfisema Flujo lts./min. Tiempo Perdida del pico

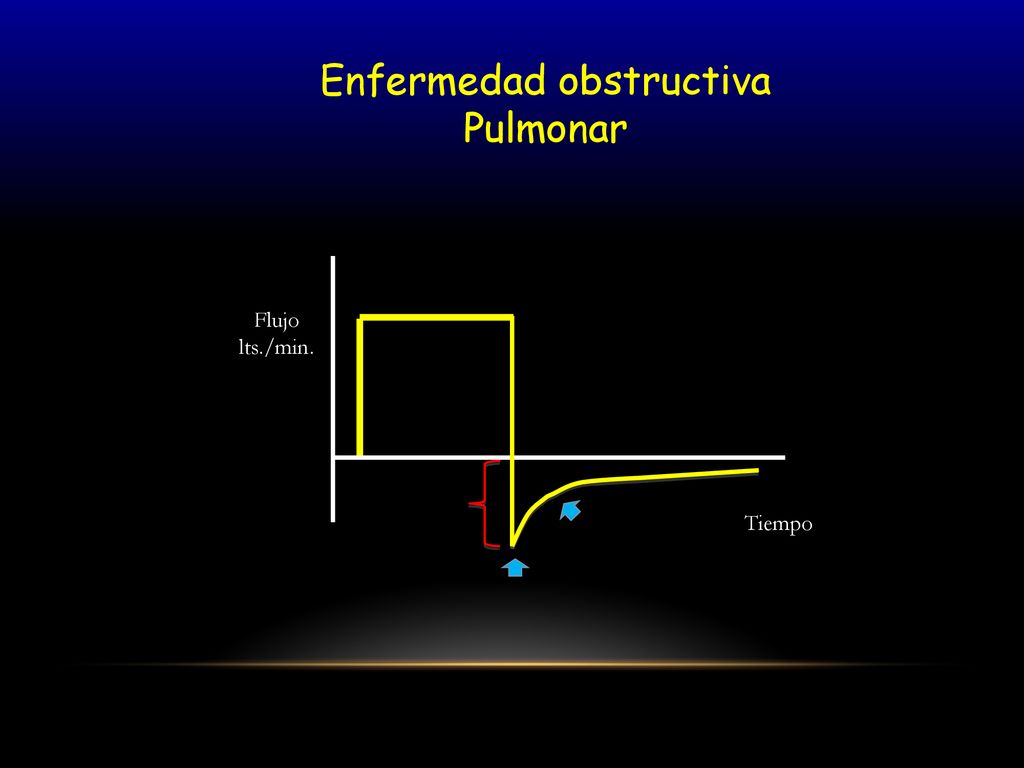

43 Enfermedad obstructiva
Pulmonar Flujo lts./min. Tiempo

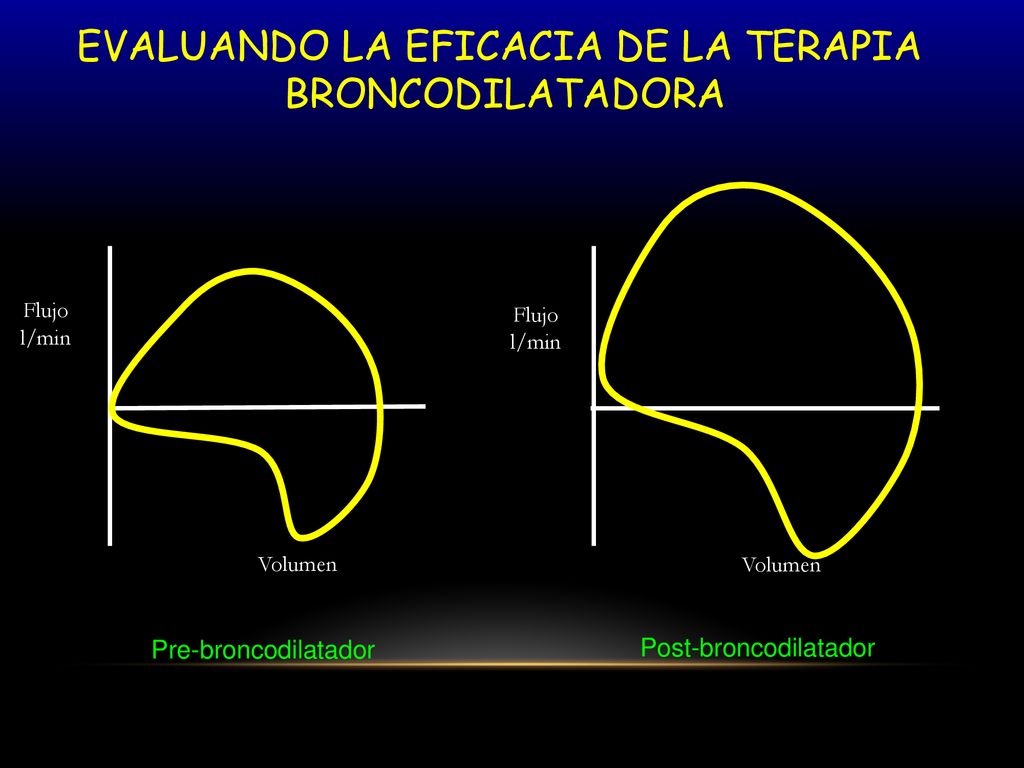

44 EVALUANDO LA EFICACIA DE LA TERAPIA
BRONCODILATADORA Flujo l/min Flujo l/min Volumen Volumen Pre-broncodilatador Post-broncodilatador

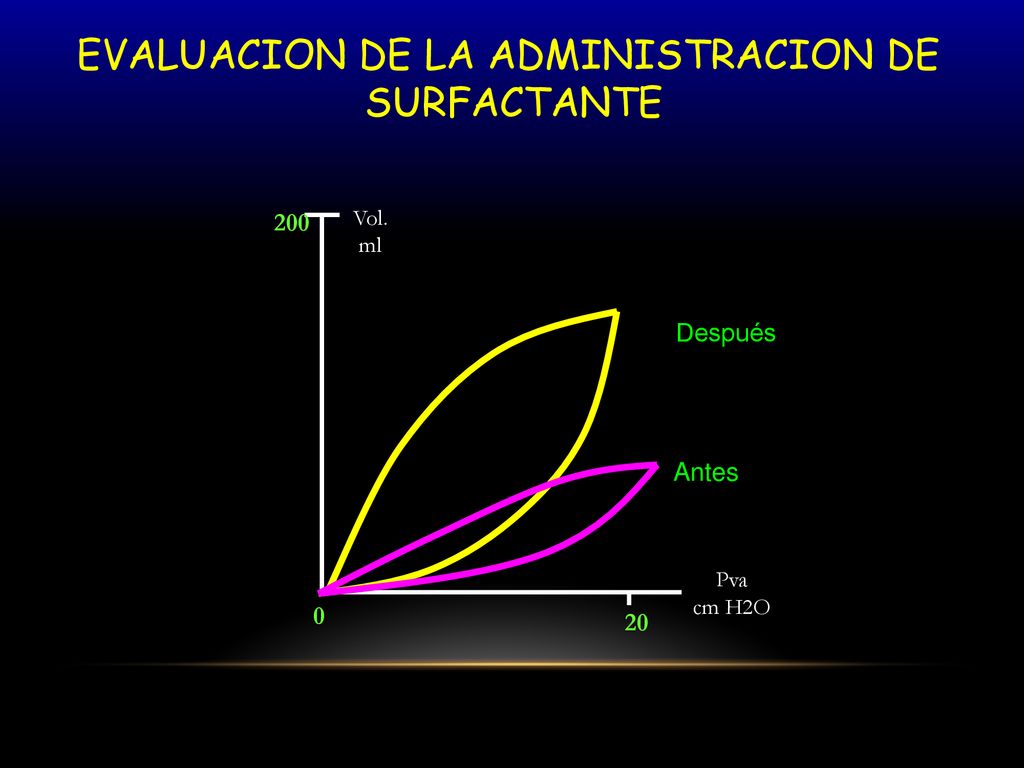

45 EVALUACION DE LA ADMINISTRACION DE
SURFACTANTE 200 Vol. ml Después Antes Pva cm H2O 20

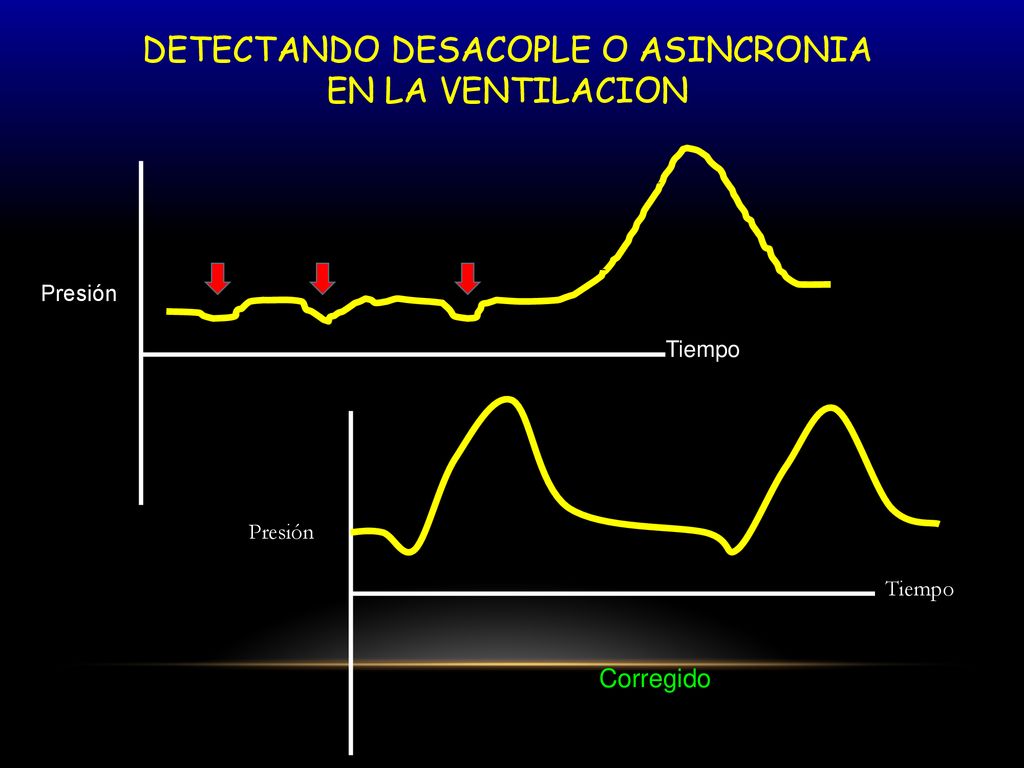

46 DETECTANDO DESACOPLE O ASINCRONIA
EN LA VENTILACION Presión Tiempo Tiempo Presión Corregido

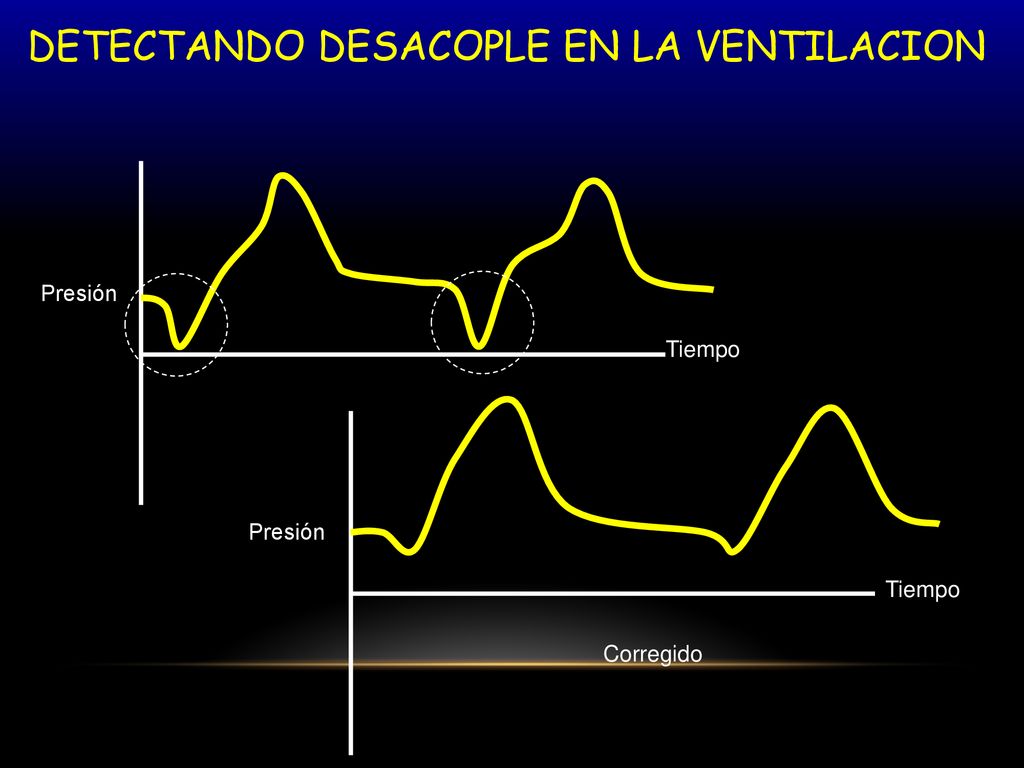

47 DETECTANDO DESACOPLE EN LA VENTILACION
Presión Tiempo Tiempo Presión Corregido

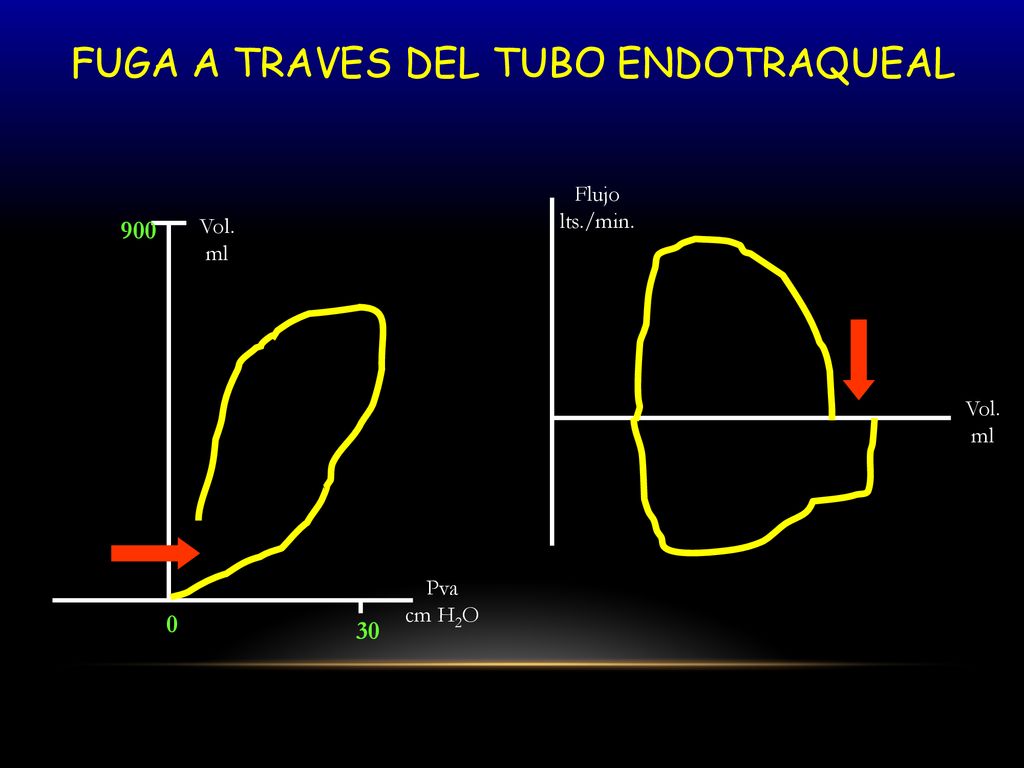

48 FUGA A TRAVES DEL TUBO ENDOTRAQUEAL
Flujo lts./min. 900 Vol. ml Vol. ml Pva cm H2O 30

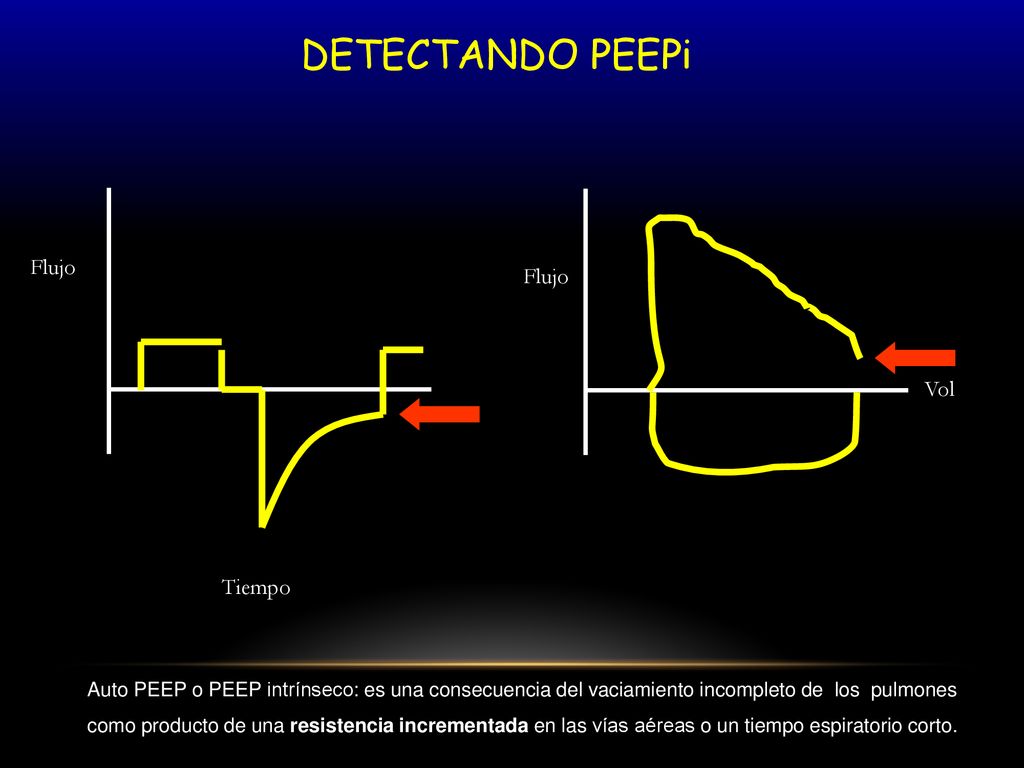

49 DETECTANDO PEEPi Flujo Flujo Vol Tiempo
Auto PEEP o PEEP intrínseco: es una consecuencia del vaciamiento incompleto de los pulmones como producto de una resistencia incrementada en las vías aéreas o un tiempo espiratorio corto.

50 . AUTOPEEP 900 Vol. ml Pva cm H2O 30 PEEPe PEEPi PEEP total
30 PEEPe PEEPi Punto de inflexión PEEP total

51 . . OPTIMIZANDO EL PEEP 900 900 900 Vol. ml Vol. ml Pva cm H2O 30 Pva
Pva cm H2O 30 Pva cm H2O 30 Vol. ml Pva cm H2O 30

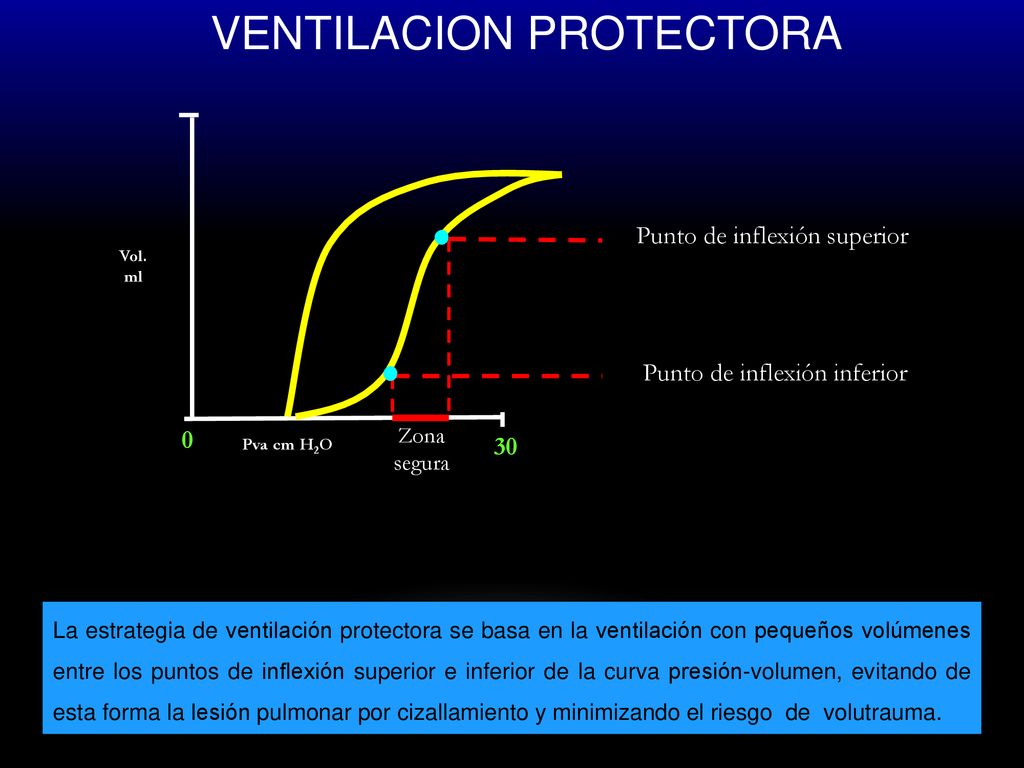

52 . . VENTILACION PROTECTORA Punto de inflexión superior
Vol. ml . Punto de inflexión inferior Zona segura Pva cm H2O 30 La estrategia de ventilación protectora se basa en la ventilación con pequeños volúmenes entre los puntos de inflexión superior e inferior de la curva presión-volumen, evitando de esta forma la lesión pulmonar por cizallamiento y minimizando el riesgo de volutrauma.
