«INTERPRETACIÓN CLÍNICA DE CURVAS Y BUCLES» FLUJO TIEMPO FLUJO VOLUMEN

Presentación del tema: "«INTERPRETACIÓN CLÍNICA DE CURVAS Y BUCLES» FLUJO TIEMPO FLUJO VOLUMEN"— Transcripción de la presentación:

1 «INTERPRETACIÓN CLÍNICA DE CURVAS Y BUCLES» FLUJO TIEMPO FLUJO VOLUMEN
DRA. ILEANA CASTAÑEDA ANESTESIOLOGÍA

2 CURVAS DE FLUJO: DEFINICIONES

3

4

5

6

7

8 CURVAS DE FLUJO: PATRONES DE FLUJO

9

10

11

12

13 En la práctica clínica normal el flujo constante y flujo desacelerado se han establecido como formas estándar para el control del ventilador. Todavía no hay ninguna evidencia que indique que la utilización de otras formas de flujo permitan alcanzar éxitos terapéuticos.

14 CARACTERÍSTICA TÍPICA DEL MODO CLÁSICO DE LA VENTILACIÓN CONTROLADA POR VOLUMEN
VT VT

15 CARACTERÍSTICA TÍPICA DEL MODO CLÁSICO DE LA VENTILACIÓN CONTROLADA POR PRESIÓN
VT VT PRESIÓN EN EL PULMÓN = PRESIÓN DEL SISTEMA RESPIRATORIO, TAL QUE NO INGRESA MÁS FLUJO. FLUJO DECRECIENTE

16 CURVAS DE FLUJO: PATRONES DE FLUJO Y SU RELACIÓN CON EL TIEMPO INSPIRATORIO

17

18 CURVAS DE FLUJO: PAUSA INSPIRATORIA

19

20 CURVAS DE FLUJO: TIEMPO INSPIRATORIO INSUFICIENTE

21 Si el flujo no cae a cero durante la inspiración, significa
que el Ti es insuficiente para administrar el volumen que debería ser alcanzado para la presión establecida.

22 CURVAS DE FLUJO: TIEMPO ESPIRATORIO INSUFICIENTE

23 Si el flujo no disminuye a cero durante la espiración, el Te no es suficiente para una espiración completa. Esto indica la presencia de una PEEP intrínseca.

24 Tiempo Inspiratorio Excesivo
Tiempo Espiratorio Insuficiente Puede ocasionar cambios en la relación I:E. Aumentando Ti y disminuyendo Te, 1:2  1:1  2:1 Atrapamiento del gas, hiper-expansión y el desarrollo del PEEP intrínseco. Puede aumentar la Presión intratorácica que compromete el estado cardiovascular. Cambio Tiempo Inspiratorio Flujo Tiempo

25 Curva Flujo – Tiempo Normal Atrap. Flujo (L/min) } Tiempo (sec)
Atrapamiento Aéreo Auto-PEEP

26 CURVAS DE FLUJO: RESISTENCIA ESPIRATORIA

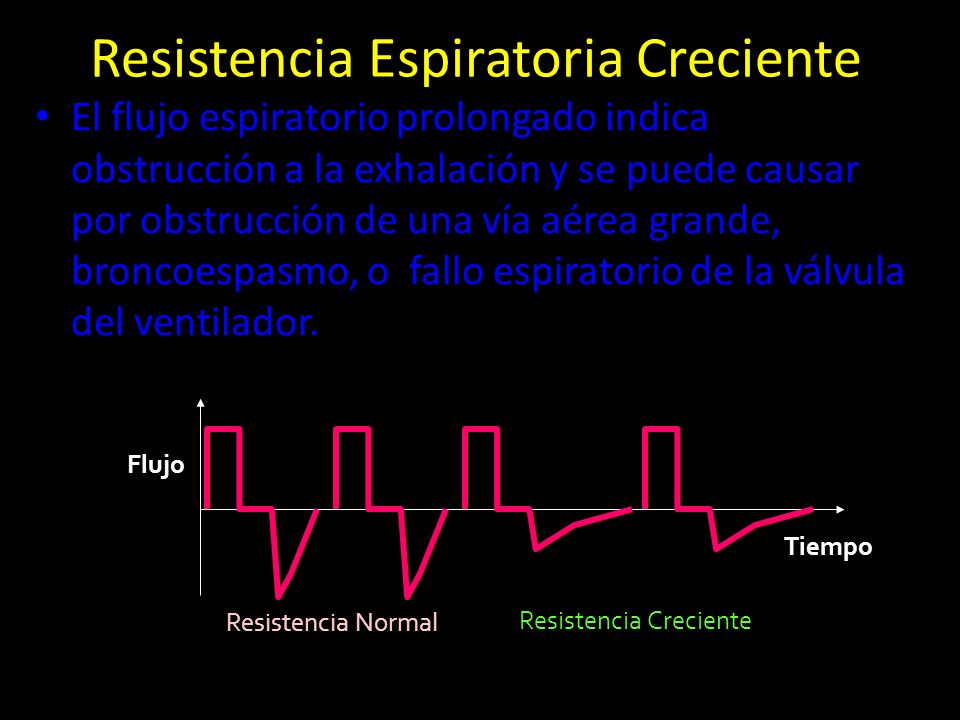

27 Resistencia Espiratoria Creciente
El flujo espiratorio prolongado indica obstrucción a la exhalación y se puede causar por obstrucción de una vía aérea grande, broncoespasmo, o fallo espiratorio de la válvula del ventilador. Flujo Tiempo Resistencia Normal Resistencia Creciente

28 CURVAS DE FLUJO: CONSTANTES DE TIEMPO

29 95 % 89% 63% 1 CT 2 CT 3 CT

30 LAZOS FLUJO VOLUMEN: DEFINICIÓN

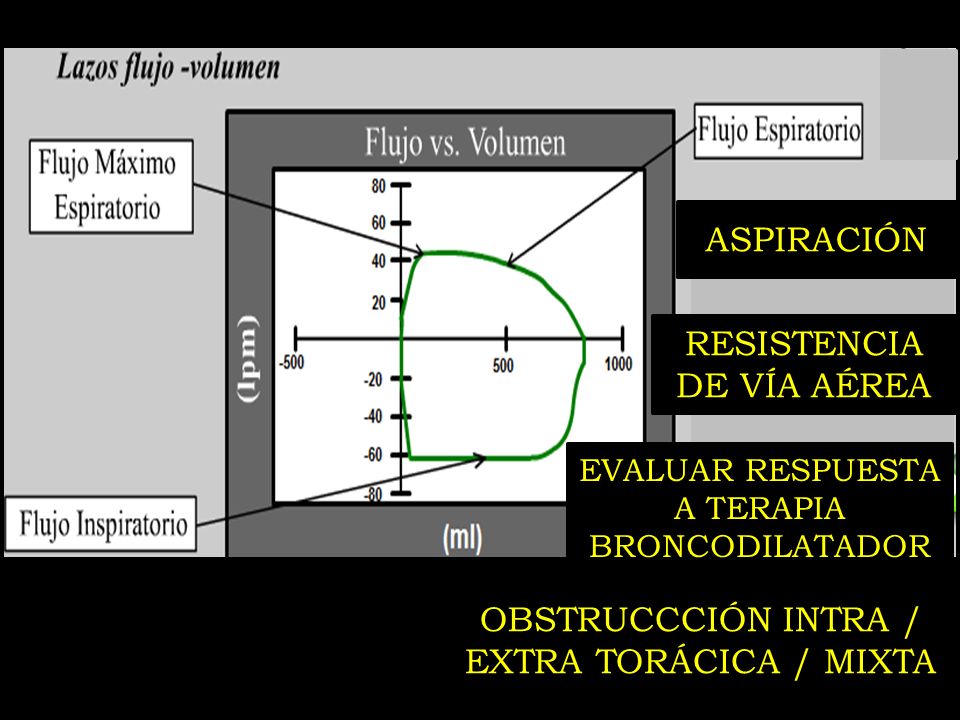

31 RESISTENCIA DE VÍA AÉREA
ASPIRACIÓN RESISTENCIA DE VÍA AÉREA EVALUAR RESPUESTA A TERAPIA BRONCODILATADOR OBSTRUCCCIÓN INTRA / EXTRA TORÁCICA / MIXTA

32 Bucle típico (VCV) Flujo Pico Espiratorio Volumen Flujo Vt FPi

33 Bucle típico (PCV) Flujo Pico Espiratorio Volumen Flujo
Vt Flujo Pico Inspiratorio

34 Obstrucción De Vía Aérea
F F V V Antes Succión Después Succión

35 Bucle Flujo – Volumen. Evaluar fuga.
Normal Volumen Flujo Vti - Vte Vt FPi

36 ÁREA FEF 25%-75%. OBSTRUCTIVO

37 MÚSCULOS ESPIRATORIOS
DIAFRAGMA RESTRICTIVO PARÉNQUIMA PULMÓN RESTRICTIVO NEUROMUSCULAR TÓRAX

38

39

40

41

42

43 MUCHAS GRACIAS…..

44

45 CURVA NORMAL F/V, POR EDAD

46 Ctot: VT/(Pmt-PEEPtotal)
Distensibilidad Cambio de volumen por unidad de cambio de presion Incluir la distensibilidad del circuito 1-4 cc por cmH2O segun fabricante Incluir PEEPi VN mL/cmH2O Ctot: VT/(Pmt-PEEPtotal) Ventilacion Mecanica 2012

47 Cl: VT/(Pmt-Ppl) CCW: VT/Ppl
Distensibilidad Pulmonar Pared Toracica Cl: VT/(Pmt-Ppl) CCW: VT/Ppl Ventilacion Mecanica 2012

48

49 Distensibilidad Vo l umen pu lmona r L Enfisema Normal Fibrosis SDRA
Ptp cmH2O CRF CPT Fibrosis SDRA Normal Enfisema 10 1 Ventilacion Mecanica 2012

50 Imagenes del Torax en V.M
Metodos de estudio Rx simple TAC Ecografia US Medicina Nuclear Angiografia digital RMN Rutina diaria Demanda La sensibilidad de la Rx de tórax es del 25% y la especificidad del 75%. 65% de las Rx diarias revelan lesiones no sospechadas Ventilacion Mecanica 2012

51 Imagenes del Torax en V.M
Aparato respiratorio Intubacion Traqueal Posicion ideal 5±2cm cefalico a la carina Carina 92% entre D5 – D7 TOT entre D3 – D4 1/250 Arriba de la carina traqueal

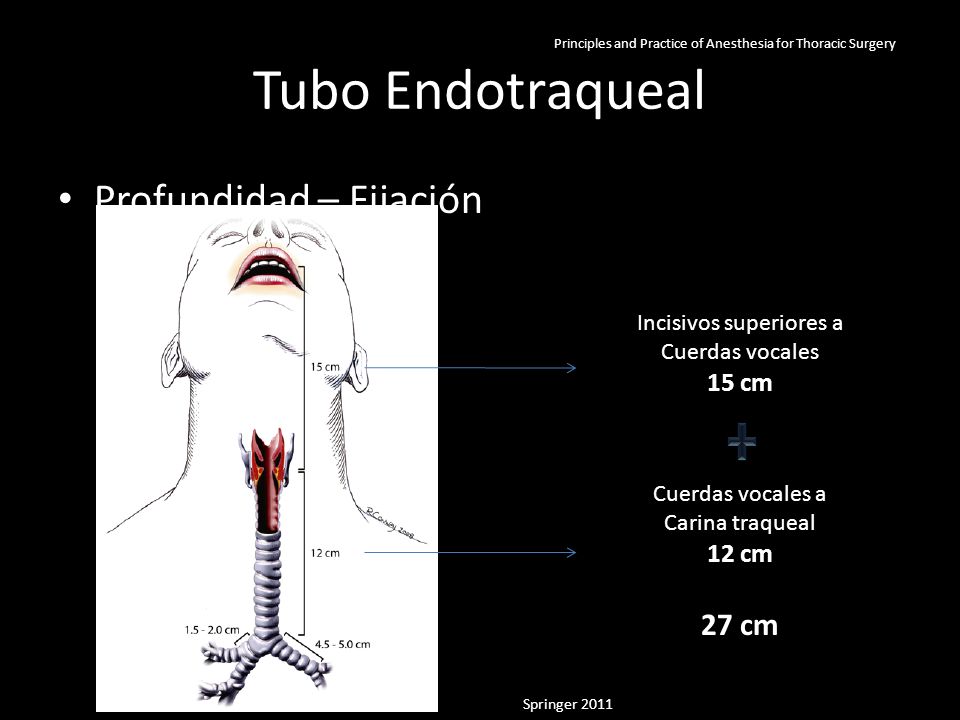

52 Tubo Endotraqueal Profundidad – Fijación 27 cm 15 cm 12 cm
Principles and Practice of Anesthesia for Thoracic Surgery Profundidad – Fijación Incisivos superiores a Cuerdas vocales 15 cm Cuerdas vocales a Carina traqueal 12 cm 27 cm Springer 2011

53

54 Medición PEEPi Estableciendo una pausa al final de la espiración y estimando en ese momento la presión en las vías aéreas. Mediante el cambio necesario en la presión esofágica para producir flujo aéreo inspiratorio. Comparando la presión meseta antes y después de una apnea prolongada. Determinando el nivel de PEEP aplicada que comienza a incrementar el volumen pulmonar. Medisan 2001;5(4):88-97

55 Flujo Variable Ciclado
Determina el fin de la inspiracion y el inicio de la fase espiratoria Flujo Cuando el flujo inspiratorio cae por debajo de una valor prefijado. Generalmente este valor es un % del flujo pico logrado durante la inspiracion Ventilacion Mecanica 2012

56

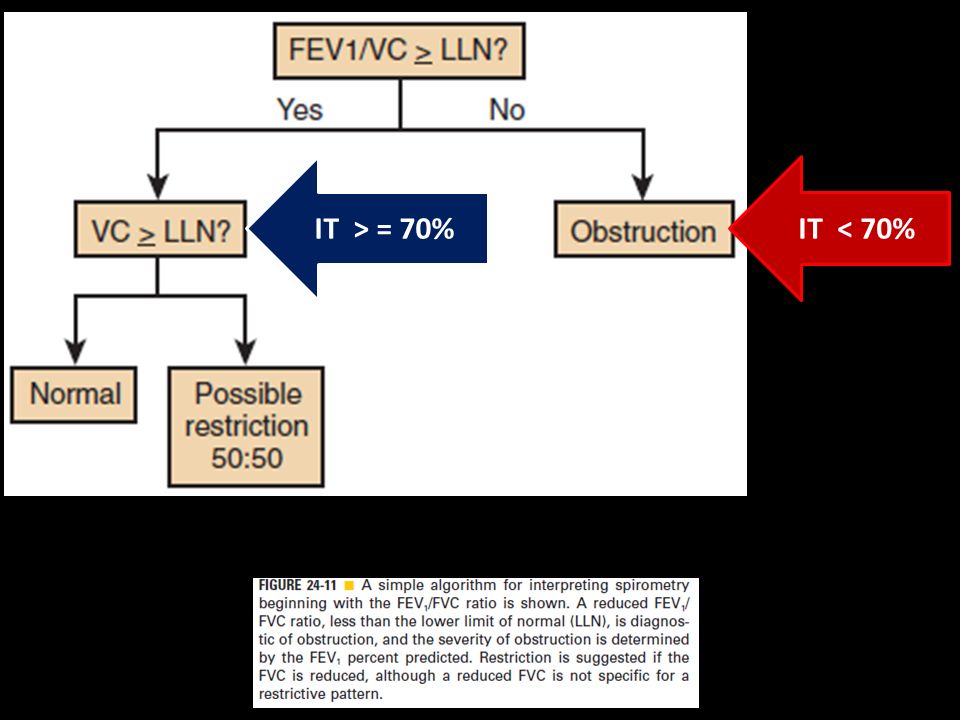

57 DETERMINACIÓN DE PATRÓN OBSTRUCTIVO / RESTRICTIVO

58 IT > = 70% IT < 70%

59 SEVERIDAD PATRÓN OBSTRUCTIVO SEVERIDAD PATRÓN OBSTRUCTIVO
(ANTIGUA) VEF 1 % PREDICHO LEVE % MODERADO % - 80% SEVERO % - 50% MUY SEVERO < 30% SEVERIDAD PATRÓN OBSTRUCTIVO (ACTUAL)

60
