1 “DESCRICPION DEL SISTEMA DE TRATAMIENTO DE AGUA POTABLE EN LA E.P.S TACNA S.A. ” Blgo. Giancarlo Franco Díaz

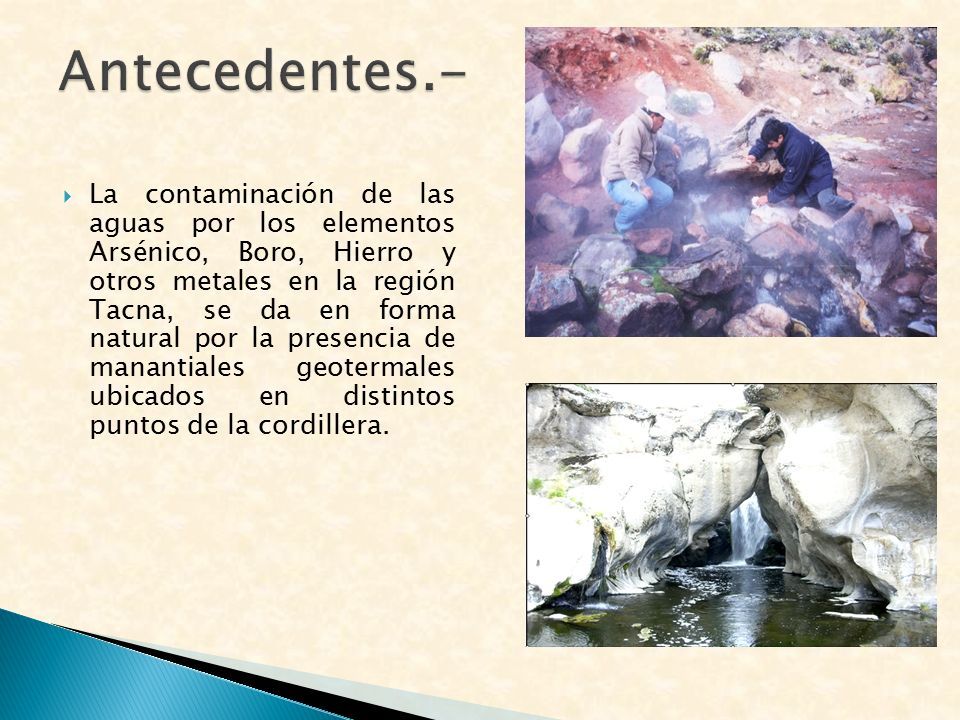

2  La contaminación de las aguas por los elementos Arsénico, Boro, Hierro y otros metales en la región Tacna, se da en forma natural por la presencia de manantiales geotermales ubicados en distintos puntos de la cordillera.

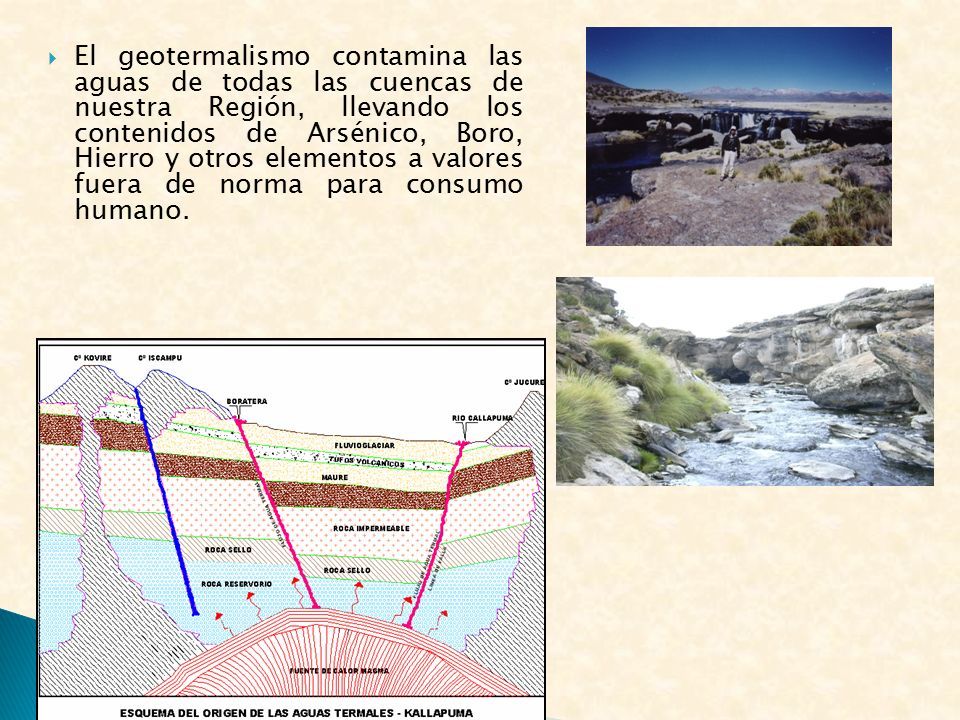

3  El geotermalismo contamina las aguas de todas las cuencas de nuestra Región, llevando los contenidos de Arsénico, Boro, Hierro y otros elementos a valores fuera de norma para consumo humano.

4  En el caso de la cuenca Uchusuma el Arsénico proviene de la Represa Paucarani, se ha demostrado que existen manantiales geotermales que incluso se encuentran dentro de la represa y contaminan sus aguas, hasta valores de 0.150 mg/l As, esta agua se mezcla con las aguas del canal Patapujo y pozos de El Ayro, por lo que el Arsénico diluido llega a 0.120 mg/l en la captación Cerro Blanco, posteriormente en la planta estas concentraciones son reducidas a valores entre 0.025 - 0.030 mg/l As. Gasto 1.0 m Gasto 1.0 m Vol actual 7.3 MMC Vol actual 7.3 MMC Jun – 2011 Jun – 2011 Gasto 6.25 m Gasto 6.25 m Vol 2.45 MMC Vol 2.45 MMC Ene - 2011 Ene - 2011

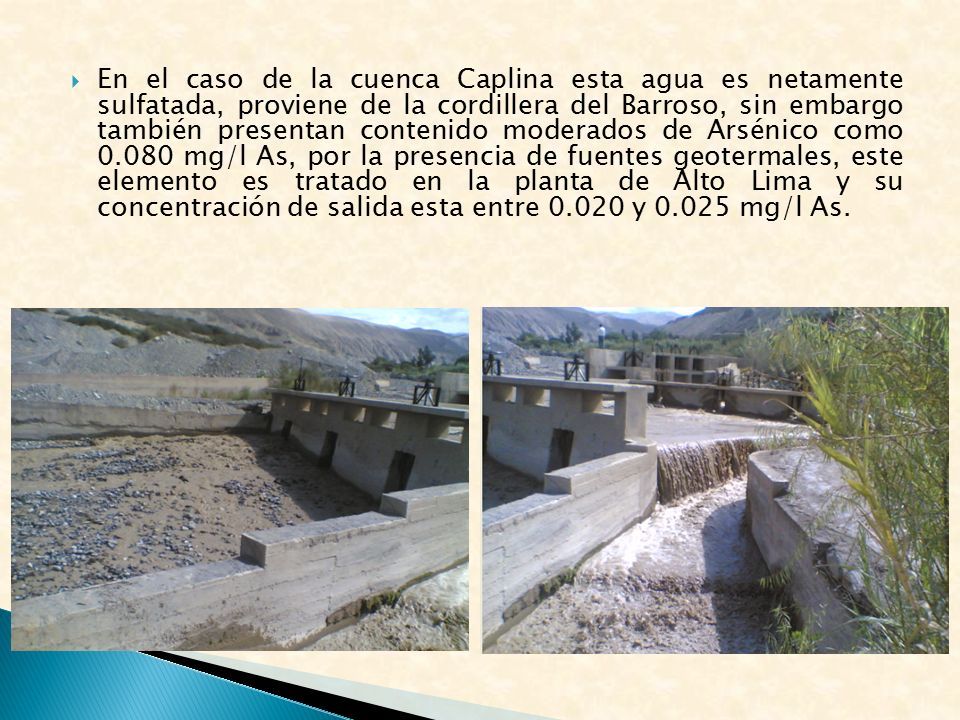

5  En el caso de la cuenca Caplina esta agua es netamente sulfatada, proviene de la cordillera del Barroso, sin embargo también presentan contenido moderados de Arsénico como 0.080 mg/l As, por la presencia de fuentes geotermales, este elemento es tratado en la planta de Alto Lima y su concentración de salida esta entre 0.020 y 0.025 mg/l As.

6

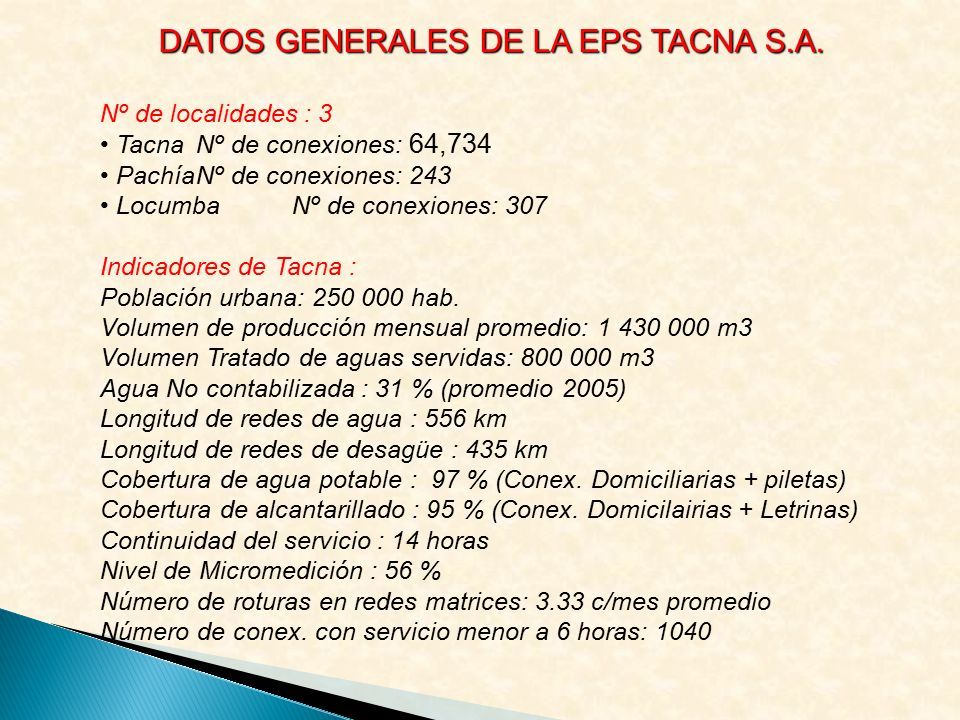

7 DATOS GENERALES DE LA EPS TACNA S.A. Nº de localidades : 3 TacnaNº de conexiones: 64,734 PachíaNº de conexiones: 243 LocumbaNº de conexiones: 307 Indicadores de Tacna : Población urbana: 250 000 hab. Volumen de producción mensual promedio: 1 430 000 m3 Volumen Tratado de aguas servidas: 800 000 m3 Agua No contabilizada : 31 % (promedio 2005) Longitud de redes de agua : 556 km Longitud de redes de desagüe : 435 km Cobertura de agua potable : 97 % (Conex. Domiciliarias + piletas) Cobertura de alcantarillado : 95 % (Conex. Domicilairias + Letrinas) Continuidad del servicio : 14 horas Nivel de Micromedición : 56 % Número de roturas en redes matrices: 3.33 c/mes promedio Número de conex. con servicio menor a 6 horas: 1040

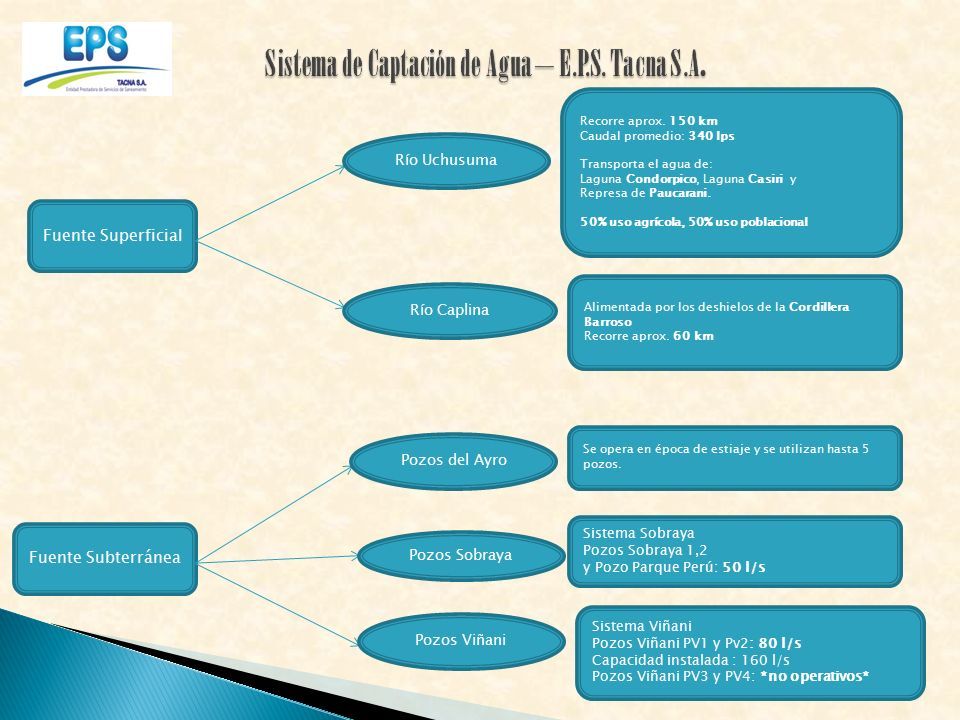

8 Fuente Superficial Río Uchusuma Río Caplina Recorre aprox. 150 km Caudal promedio: 340 lps Transporta el agua de: Laguna Condorpico, Laguna Casiri y Represa de Paucarani. 50% uso agrícola, 50% uso poblacional Alimentada por los deshielos de la Cordillera Barroso Recorre aprox. 60 km Fuente Subterránea Pozos del Ayro Pozos Sobraya Pozos Viñani Se opera en época de estiaje y se utilizan hasta 5 pozos. Sistema Sobraya Pozos Sobraya 1,2 y Pozo Parque Perú: 50 l/s Sistema Viñani Pozos Viñani PV1 y Pv2: 80 l/s Capacidad instalada : 160 l/s Pozos Viñani PV3 y PV4: *no operativos*

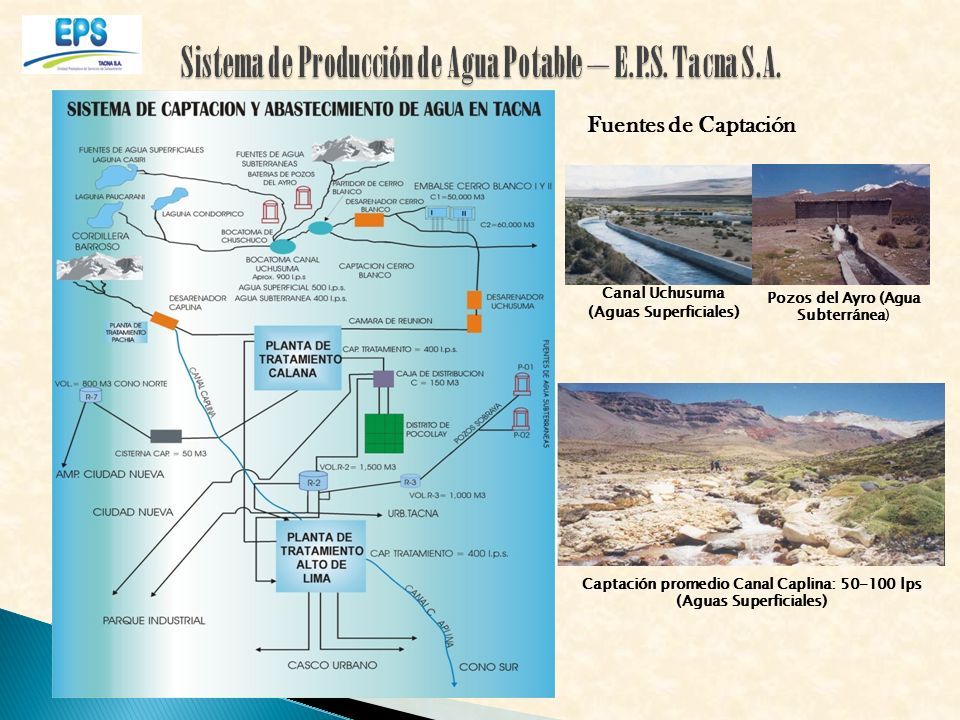

9 Canal Uchusuma (Aguas Superficiales ) Fuentes de Captación Pozos del Ayro (Agua Subterránea) Captación promedio Canal Caplina: 50-100 lps (Aguas Superficiales)

10

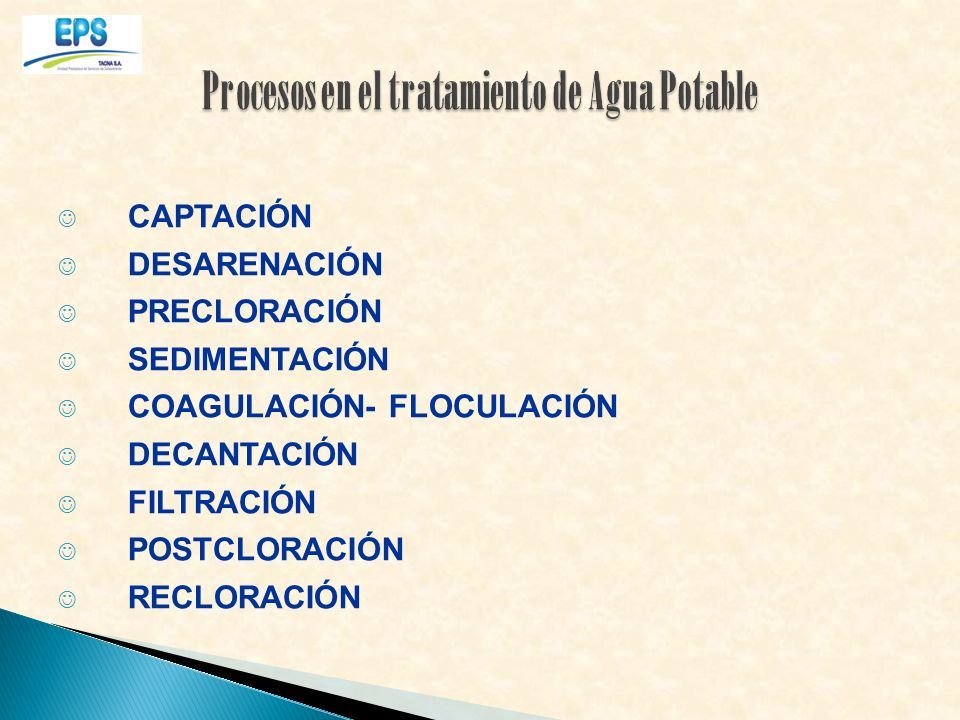

11 CAPTACIÓN DESARENACIÓN PRECLORACIÓN SEDIMENTACIÓN COAGULACIÓN- FLOCULACIÓN DECANTACIÓN FILTRACIÓN POSTCLORACIÓN RECLORACIÓN

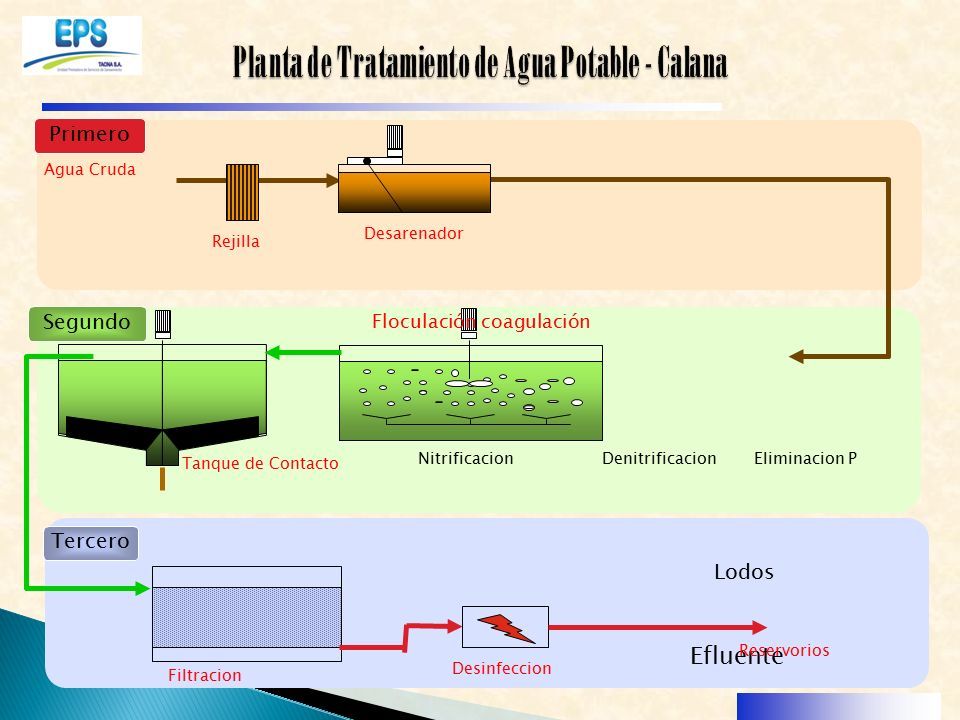

12 Primero Tercero Segundo Desarenador NitrificacionDenitrificacionEliminacion P Floculación coagulación Tanque de Contacto Agua Cruda Rejilla Lodos Efluente Filtracion Desinfeccion Reservorios

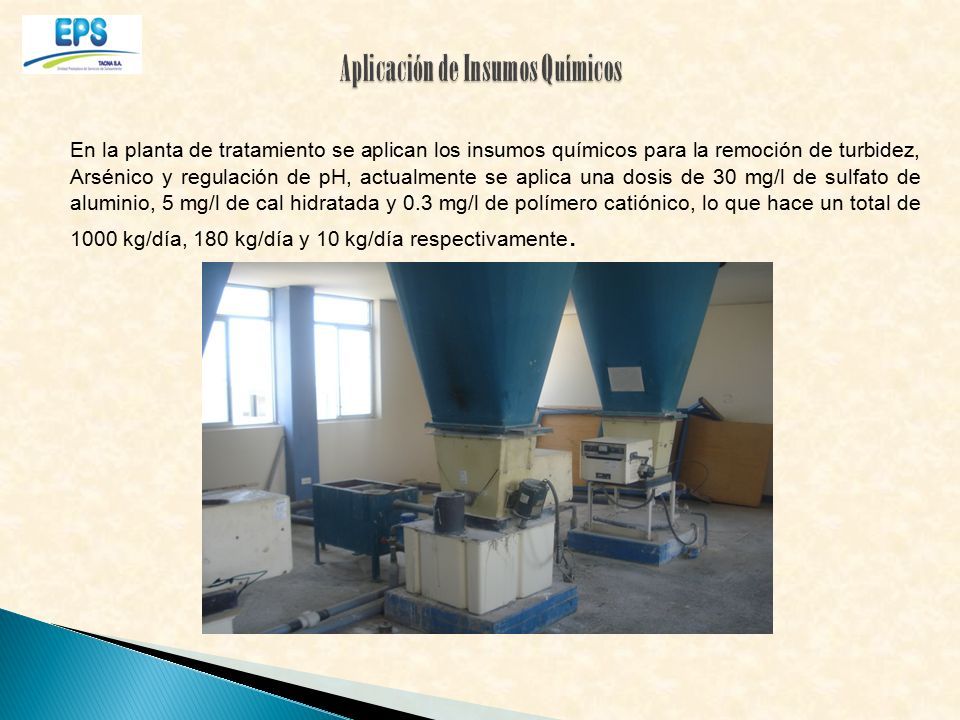

13 En la planta de tratamiento se aplican los insumos químicos para la remoción de turbidez, Arsénico y regulación de pH, actualmente se aplica una dosis de 30 mg/l de sulfato de aluminio, 5 mg/l de cal hidratada y 0.3 mg/l de polímero catiónico, lo que hace un total de 1000 kg/día, 180 kg/día y 10 kg/día respectivamente.

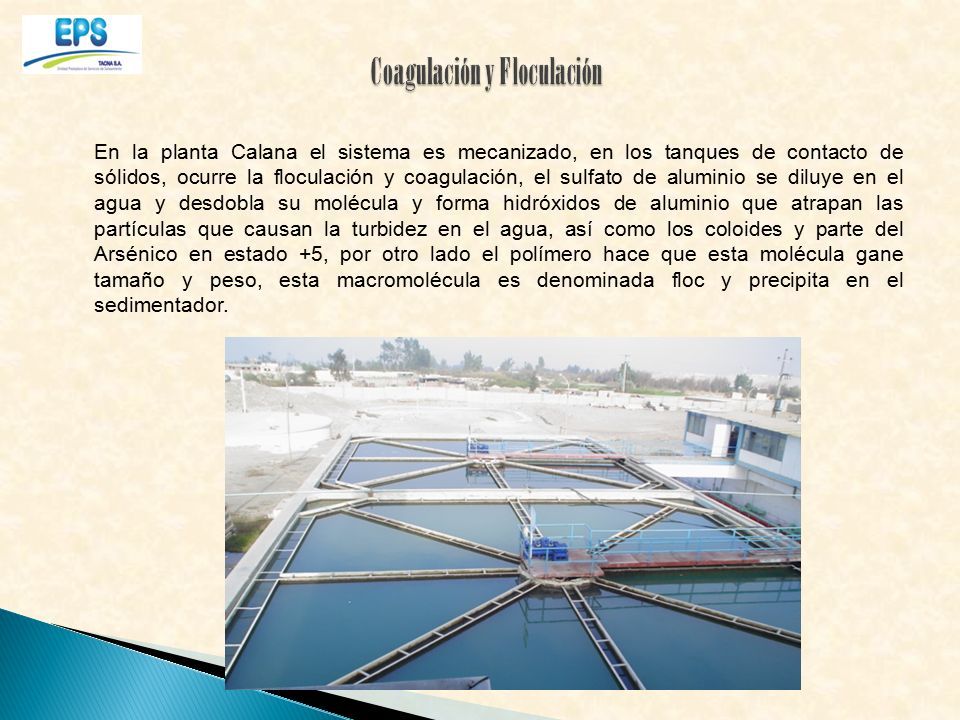

14 En la planta Calana el sistema es mecanizado, en los tanques de contacto de sólidos, ocurre la floculación y coagulación, el sulfato de aluminio se diluye en el agua y desdobla su molécula y forma hidróxidos de aluminio que atrapan las partículas que causan la turbidez en el agua, así como los coloides y parte del Arsénico en estado +5, por otro lado el polímero hace que esta molécula gane tamaño y peso, esta macromolécula es denominada floc y precipita en el sedimentador.

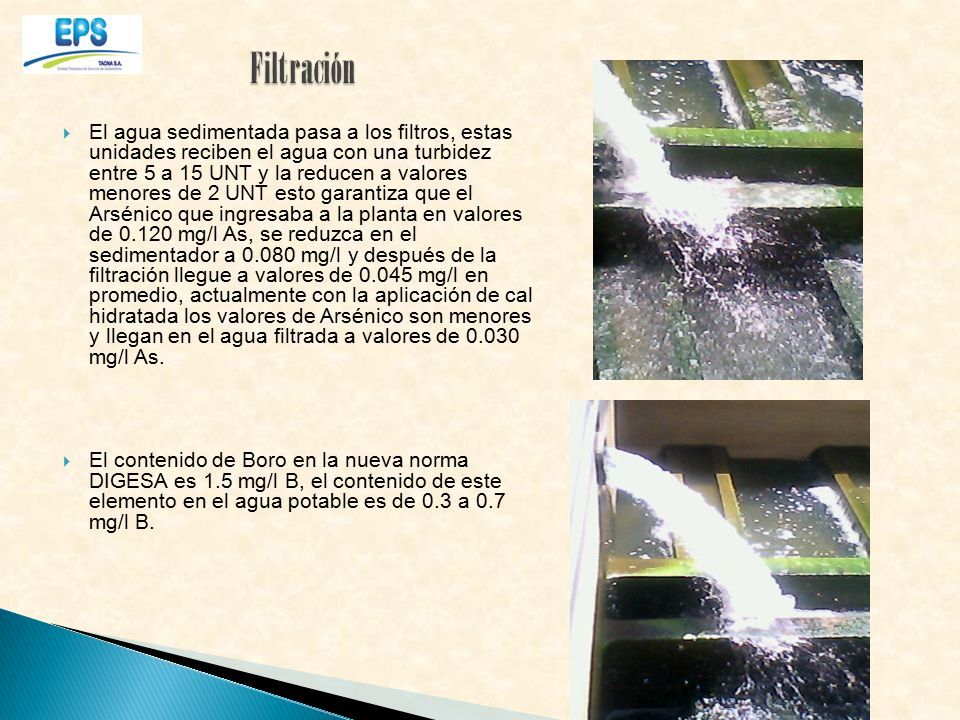

15  El agua sedimentada pasa a los filtros, estas unidades reciben el agua con una turbidez entre 5 a 15 UNT y la reducen a valores menores de 2 UNT esto garantiza que el Arsénico que ingresaba a la planta en valores de 0.120 mg/l As, se reduzca en el sedimentador a 0.080 mg/l y después de la filtración llegue a valores de 0.045 mg/l en promedio, actualmente con la aplicación de cal hidratada los valores de Arsénico son menores y llegan en el agua filtrada a valores de 0.030 mg/l As.  El contenido de Boro en la nueva norma DIGESA es 1.5 mg/l B, el contenido de este elemento en el agua potable es de 0.3 a 0.7 mg/l B.

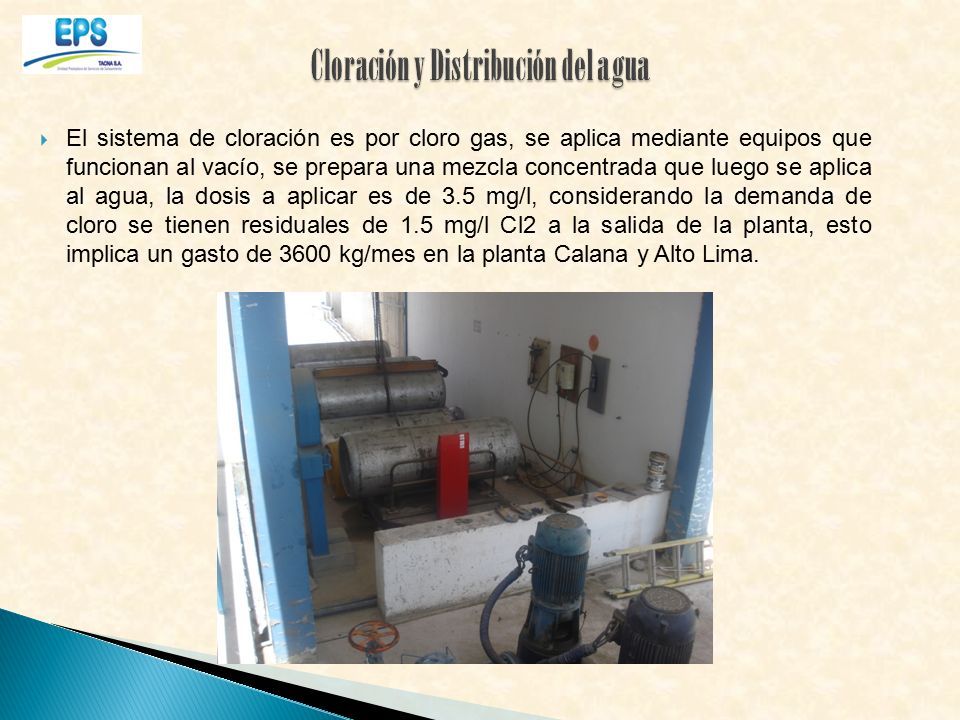

16  El sistema de cloración es por cloro gas, se aplica mediante equipos que funcionan al vacío, se prepara una mezcla concentrada que luego se aplica al agua, la dosis a aplicar es de 3.5 mg/l, considerando la demanda de cloro se tienen residuales de 1.5 mg/l Cl2 a la salida de la planta, esto implica un gasto de 3600 kg/mes en la planta Calana y Alto Lima.

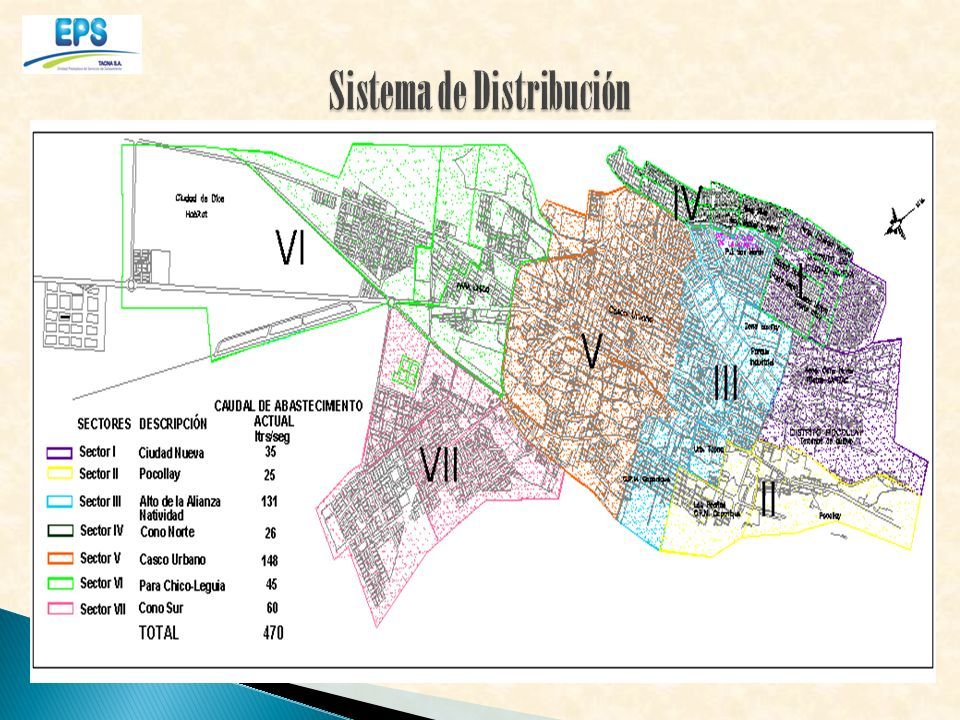

17

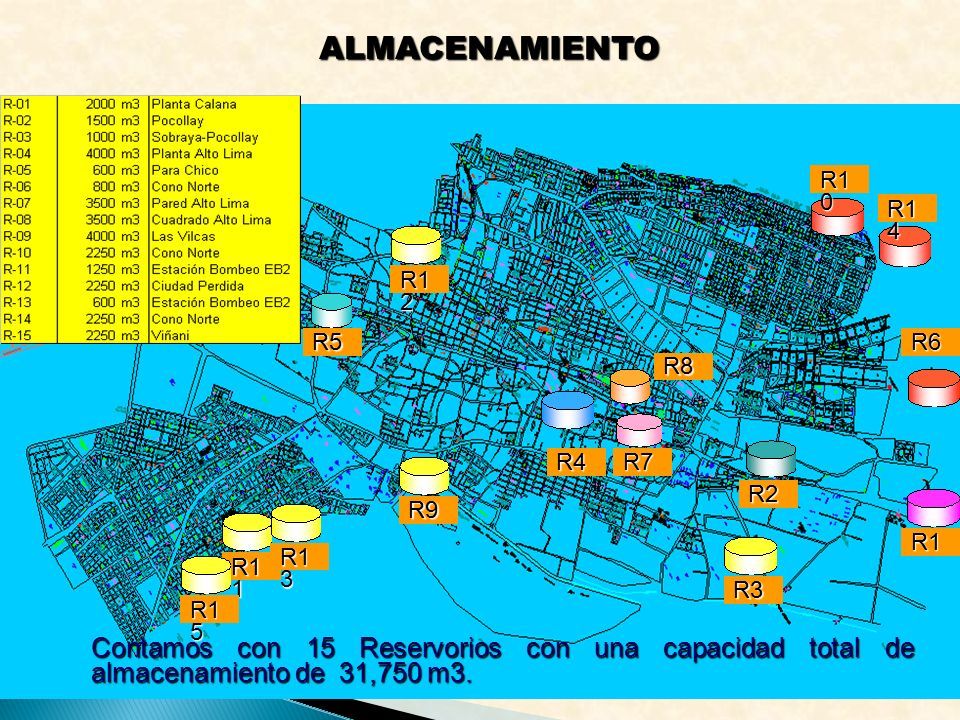

18 ALMACENAMIENTO ALMACENAMIENTO Contamos con 15 Reservorios con una capacidad total de almacenamiento de 31,750 m3. R1 R3 R1 0 R6 R2 R4R7 R8 R9 R5 R1 1 R1 4 R1 2 R1 3 R1 5

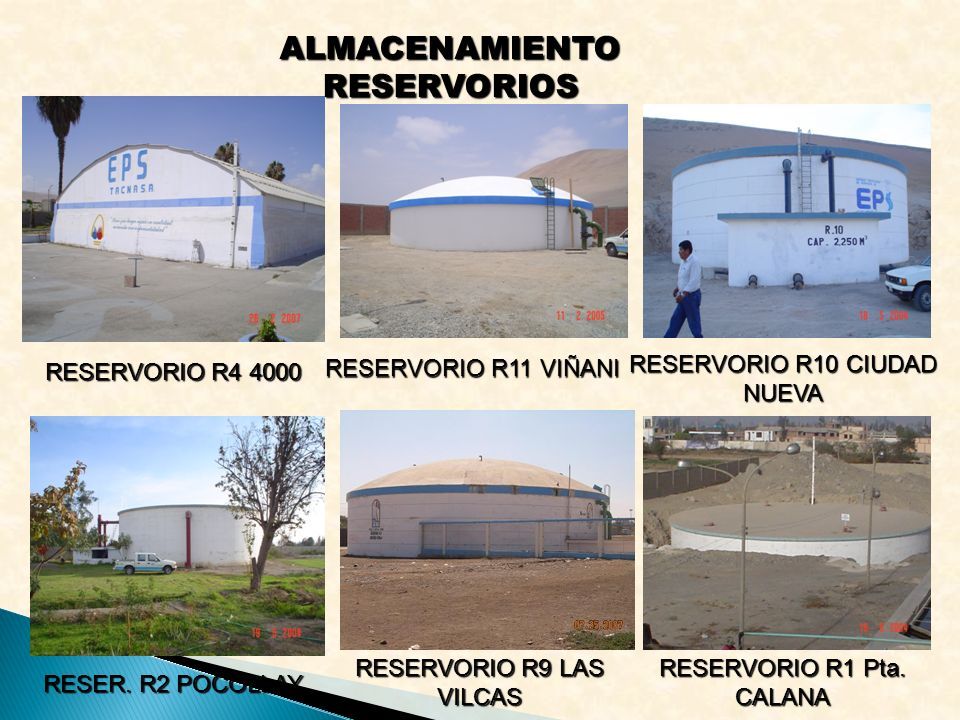

19 ALMACENAMIENTO RESERVORIOS RESERVORIO R4 4000 RESERVORIO R10 CIUDAD NUEVA RESER. R2 POCOLLAY RESERVORIO R1 Pta. CALANA RESERVORIO R11 VIÑANI RESERVORIO R9 LAS VILCAS

20 Oferta y Demanda Hídrica Actual en Tacna

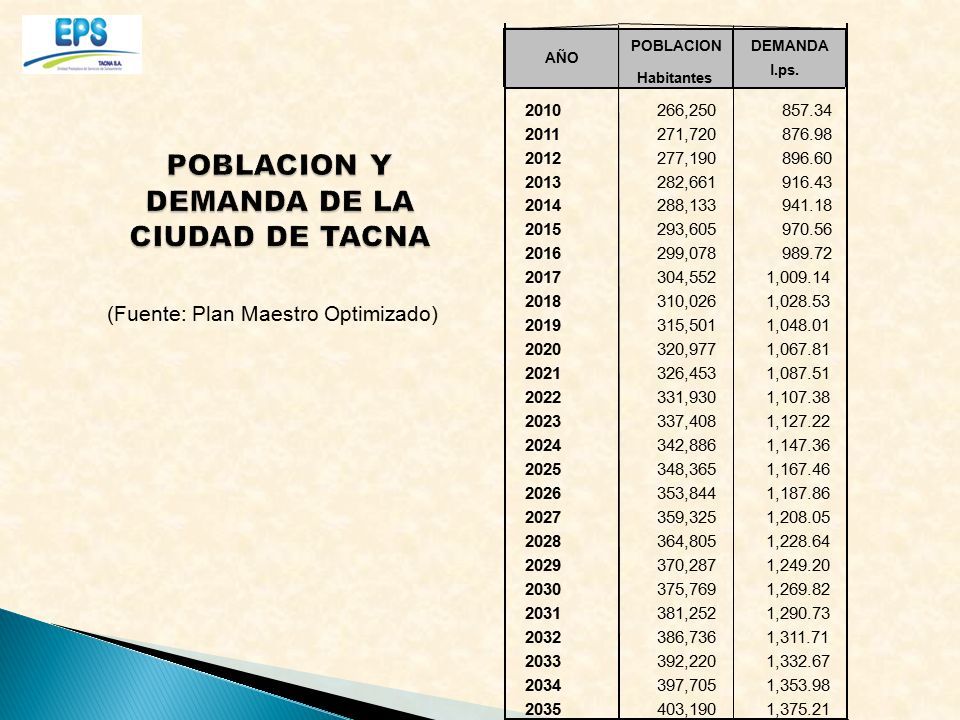

21 POBLACION Y DEMANDA DE LA CIUDAD DE TACNA (Fuente: Plan Maestro Optimizado)

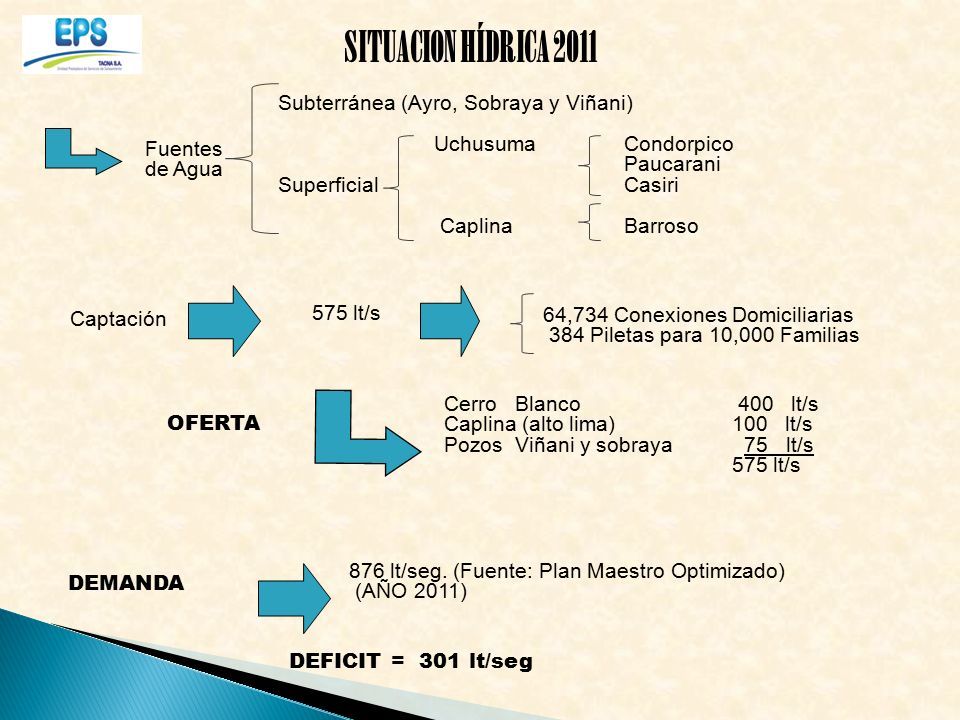

22 Captación 64,734 Conexiones Domiciliarias 384 Piletas para 10,000 Familias 575 lt/s SITUACION HÍDRICA 2011 Subterránea (Ayro, Sobraya y Viñani) Uchusuma Superficial Caplina Condorpico Paucarani Casiri Barroso Fuentes de Agua Cerro Blanco 400 lt/s Caplina (alto lima) 100 lt/s Pozos Viñani y sobraya 75 lt/s 575 lt/s DEMANDA 876 lt/seg. (Fuente: Plan Maestro Optimizado) (AÑO 2011) OFERTA DEFICIT = 301 lt/seg

23

24  Es aquella que cumple con los requisitos físicos, químicos, organolépticos y microbiológicos establecidos por las Normas:

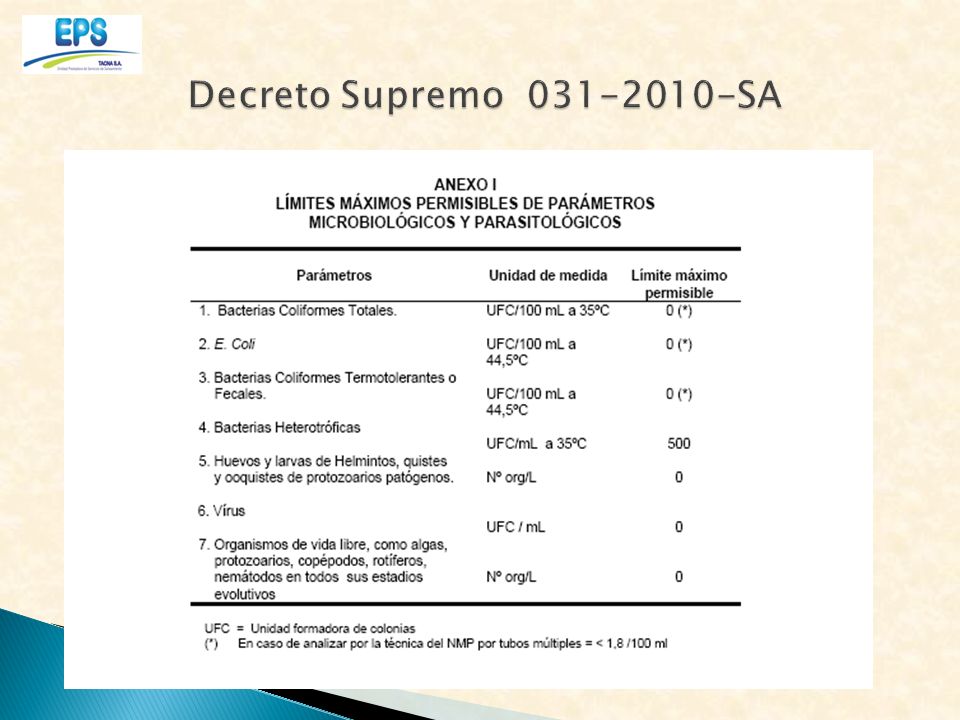

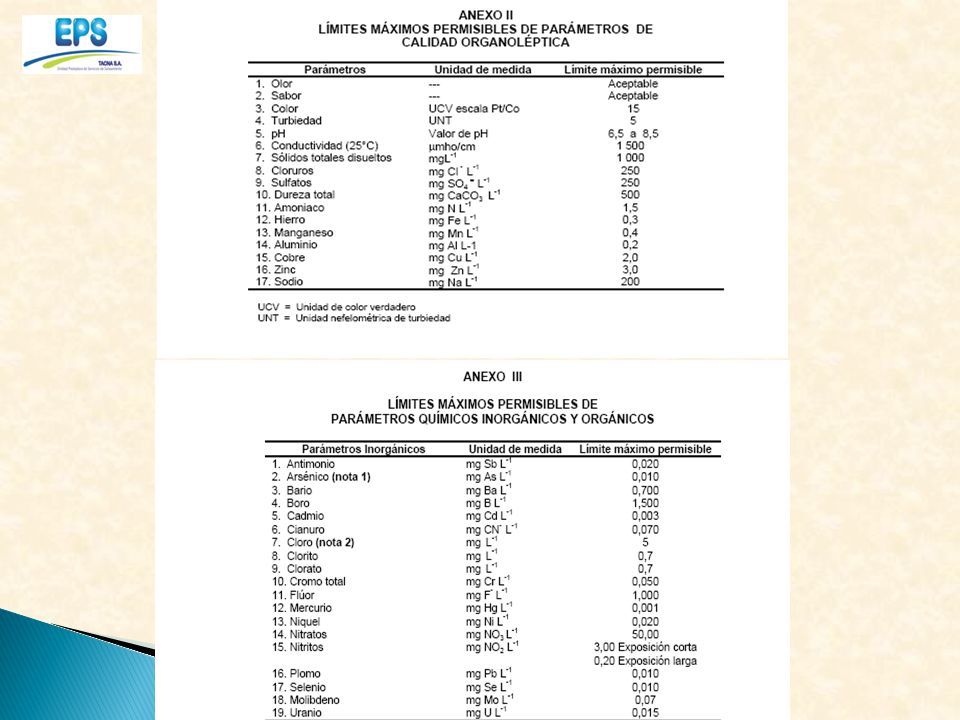

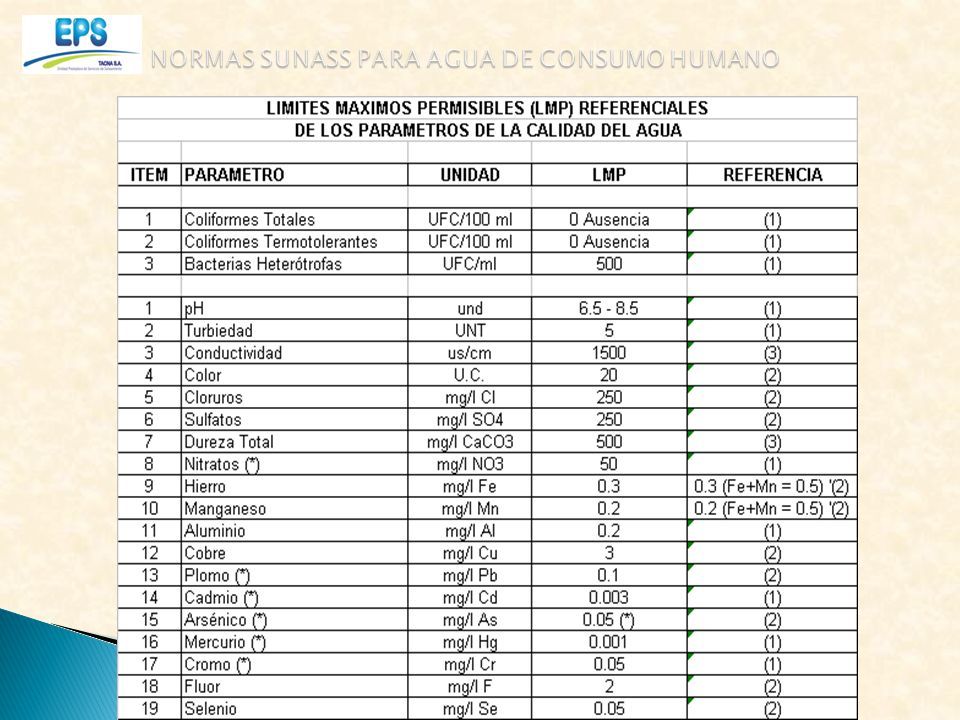

25 LIMITES MÁXIMO PERMISIBLES (Reglamento de Calidad de agua de Consumo Humano /Directiva 1121- 99/Sunass)

26

27

28

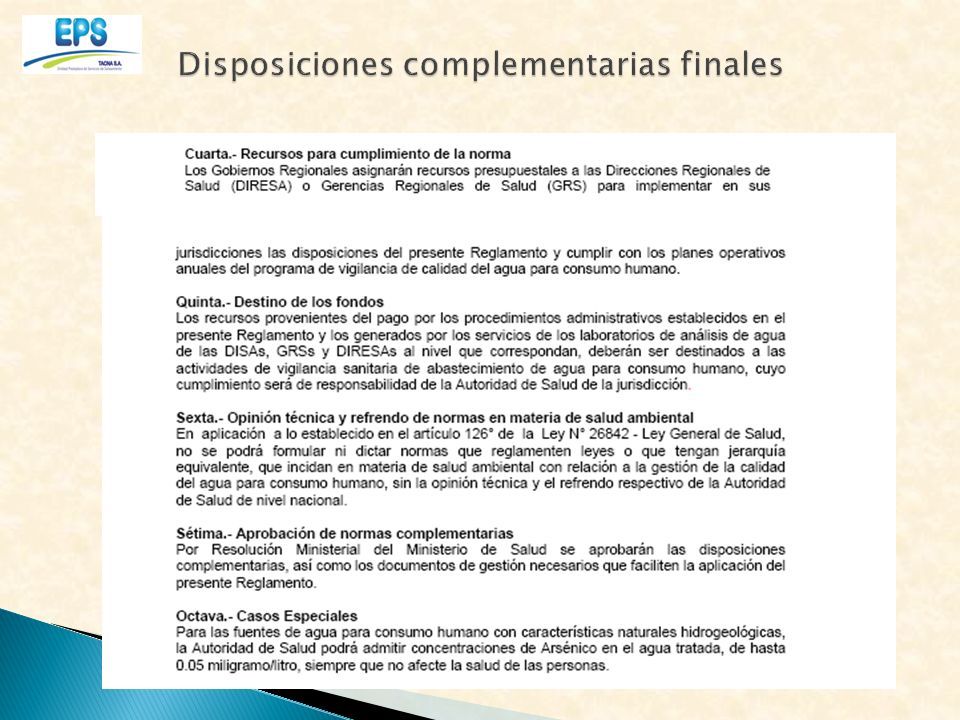

29

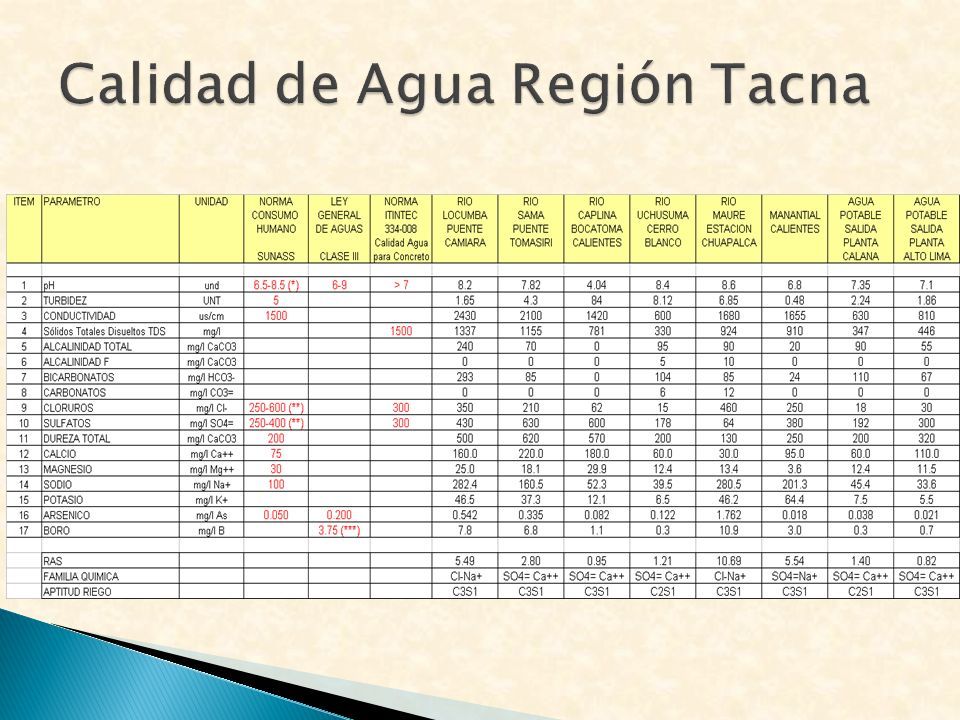

30

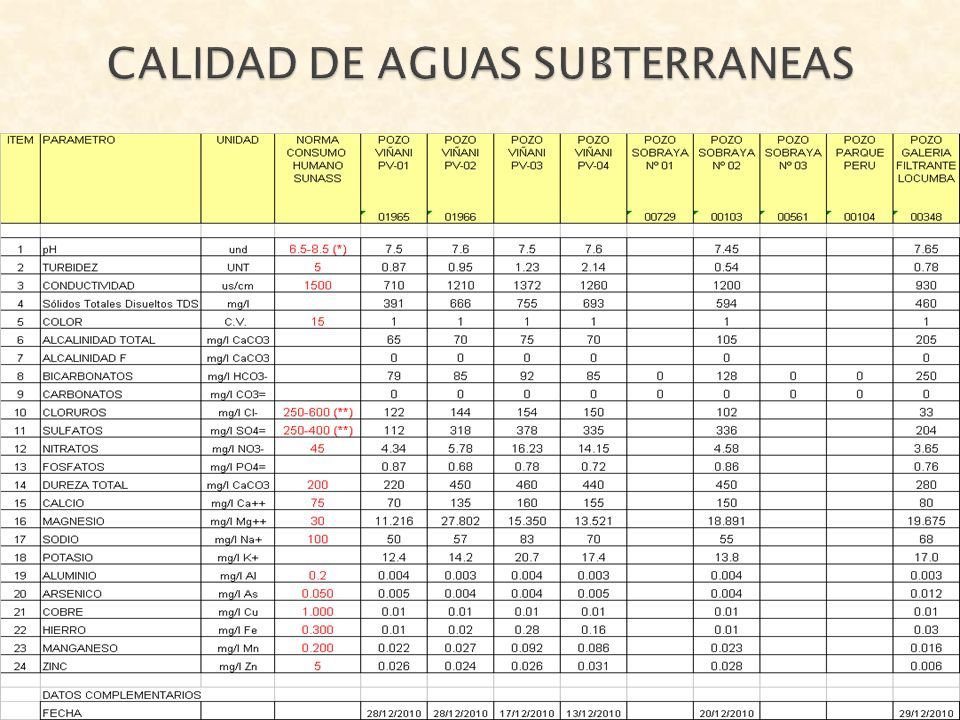

31

32

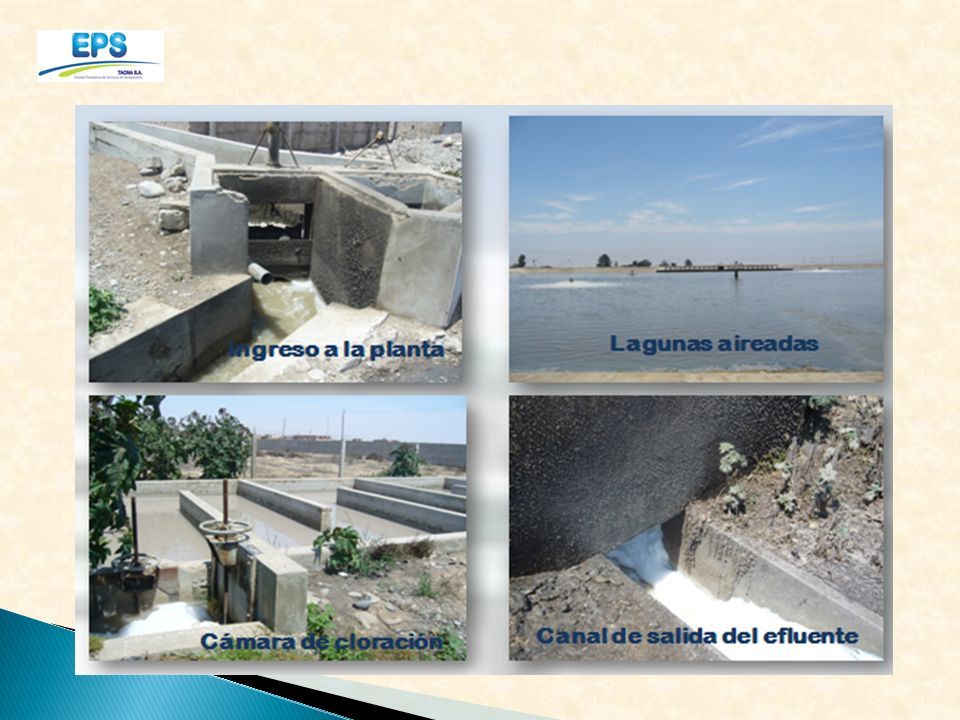

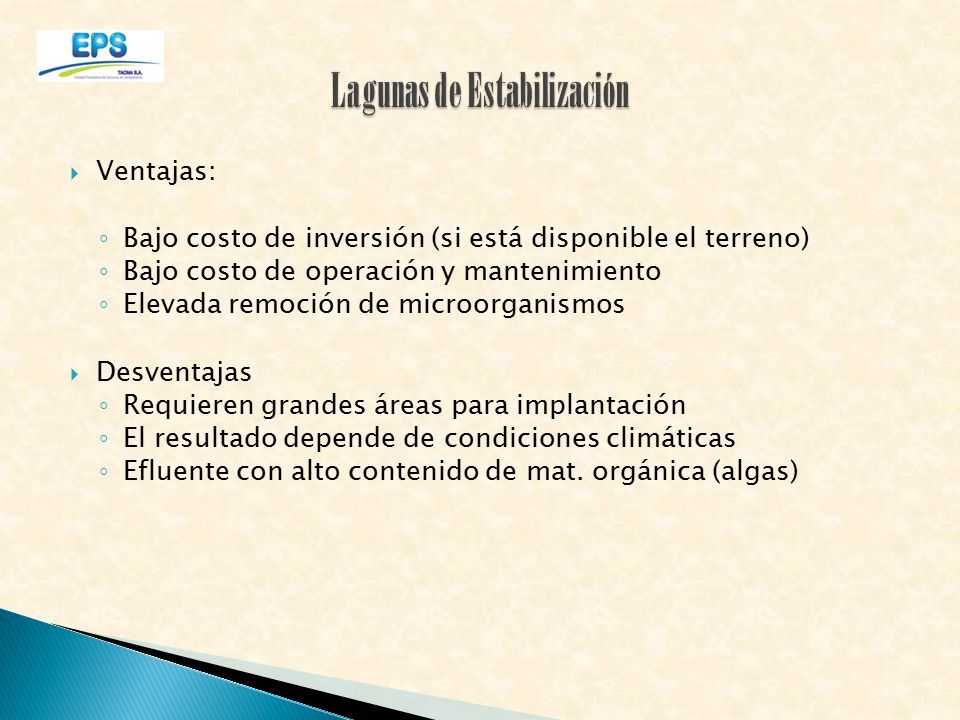

33  Ventajas: ◦ Bajo costo de inversión (si está disponible el terreno) ◦ Bajo costo de operación y mantenimiento ◦ Elevada remoción de microorganismos  Desventajas ◦ Requieren grandes áreas para implantación ◦ El resultado depende de condiciones climáticas ◦ Efluente con alto contenido de mat. orgánica (algas)

34

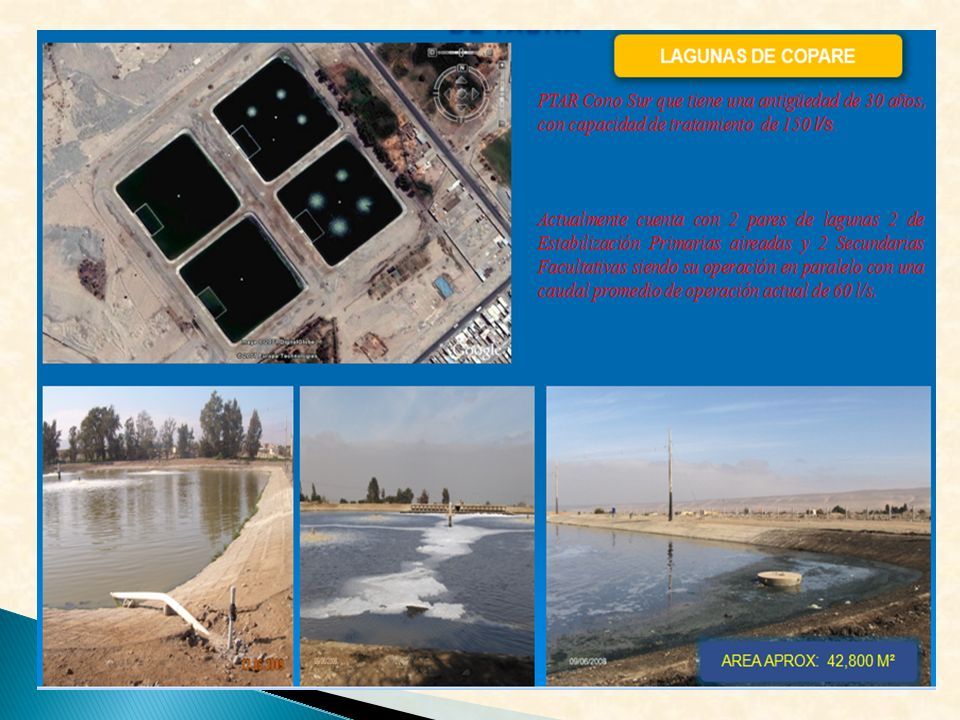

35

36

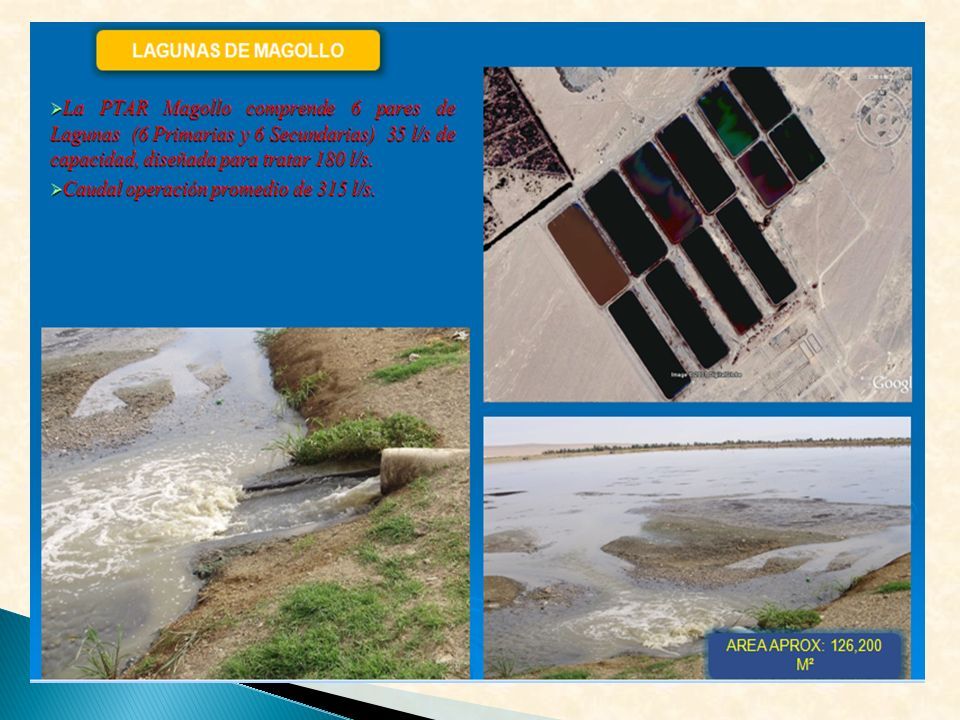

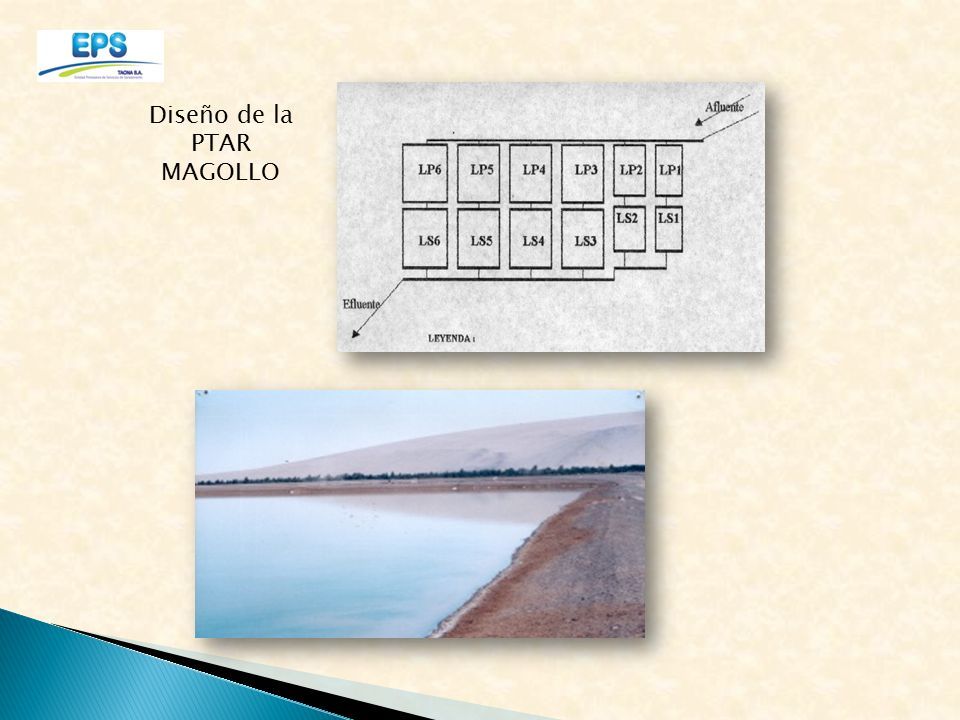

37 Diseño de la PTAR MAGOLLO

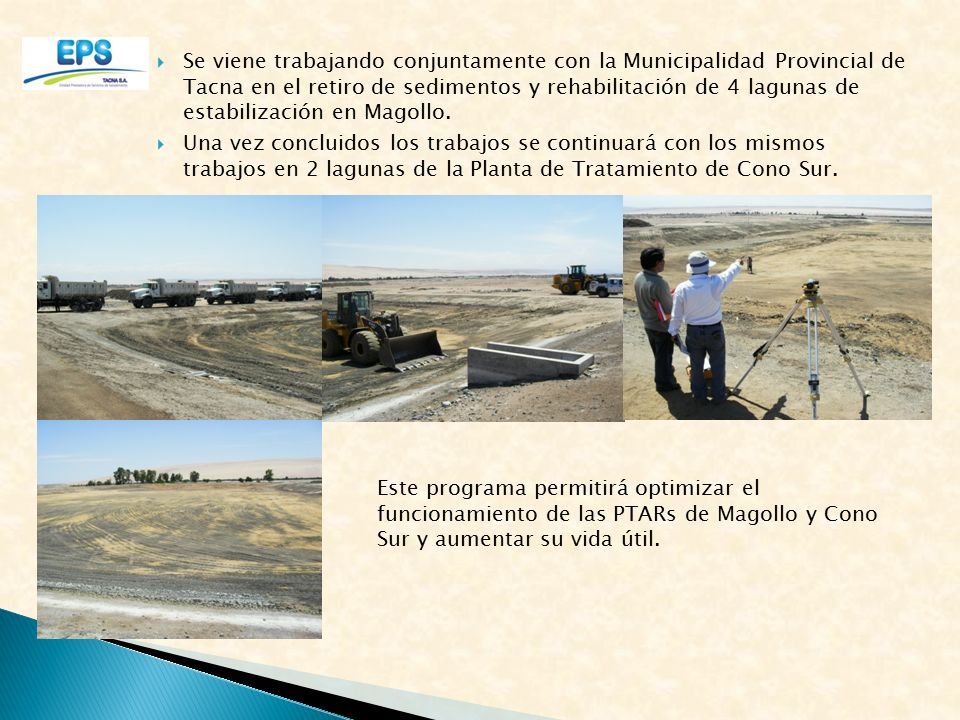

38  Se viene trabajando conjuntamente con la Municipalidad Provincial de Tacna en el retiro de sedimentos y rehabilitación de 4 lagunas de estabilización en Magollo.  Una vez concluidos los trabajos se continuará con los mismos trabajos en 2 lagunas de la Planta de Tratamiento de Cono Sur. Este programa permitirá optimizar el funcionamiento de las PTARs de Magollo y Cono Sur y aumentar su vida útil.

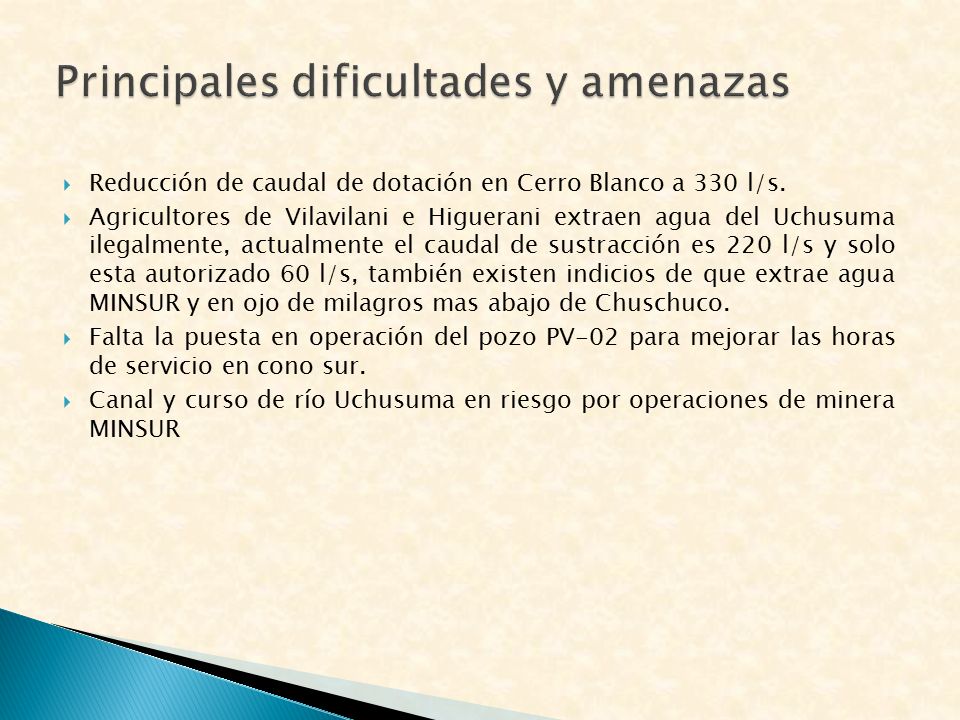

39 Principales dificultades y amenazas  Reducción de caudal de dotación en Cerro Blanco a 330 l/s.  Agricultores de Vilavilani e Higuerani extraen agua del Uchusuma ilegalmente, actualmente el caudal de sustracción es 220 l/s y solo esta autorizado 60 l/s, también existen indicios de que extrae agua MINSUR y en ojo de milagros mas abajo de Chuschuco.  Falta la puesta en operación del pozo PV-02 para mejorar las horas de servicio en cono sur.  Canal y curso de río Uchusuma en riesgo por operaciones de minera MINSUR

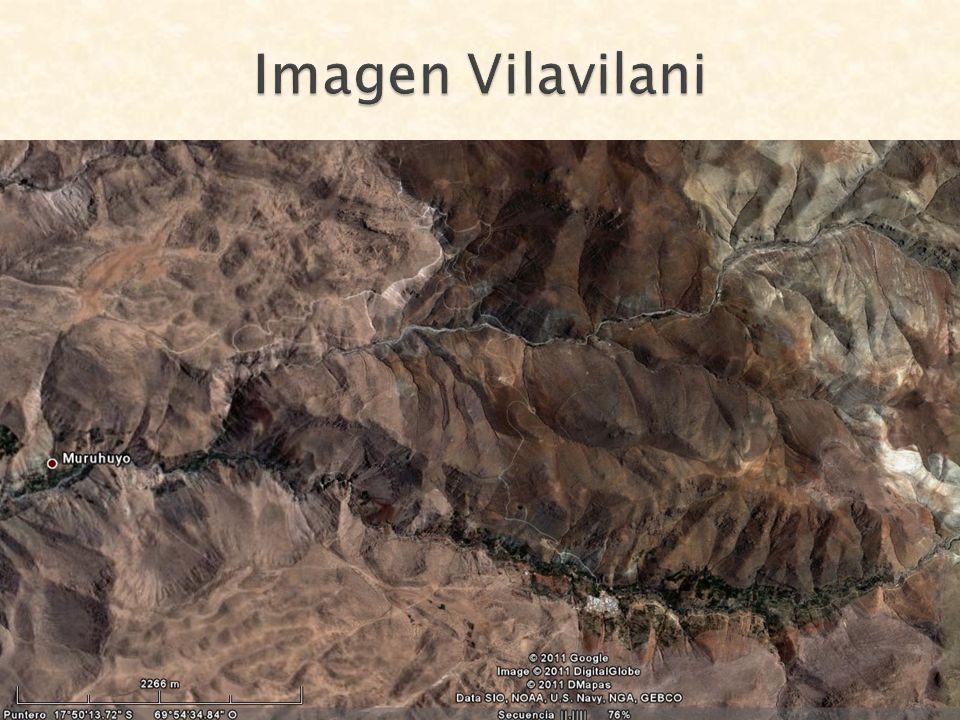

40 Imagen Vilavilani

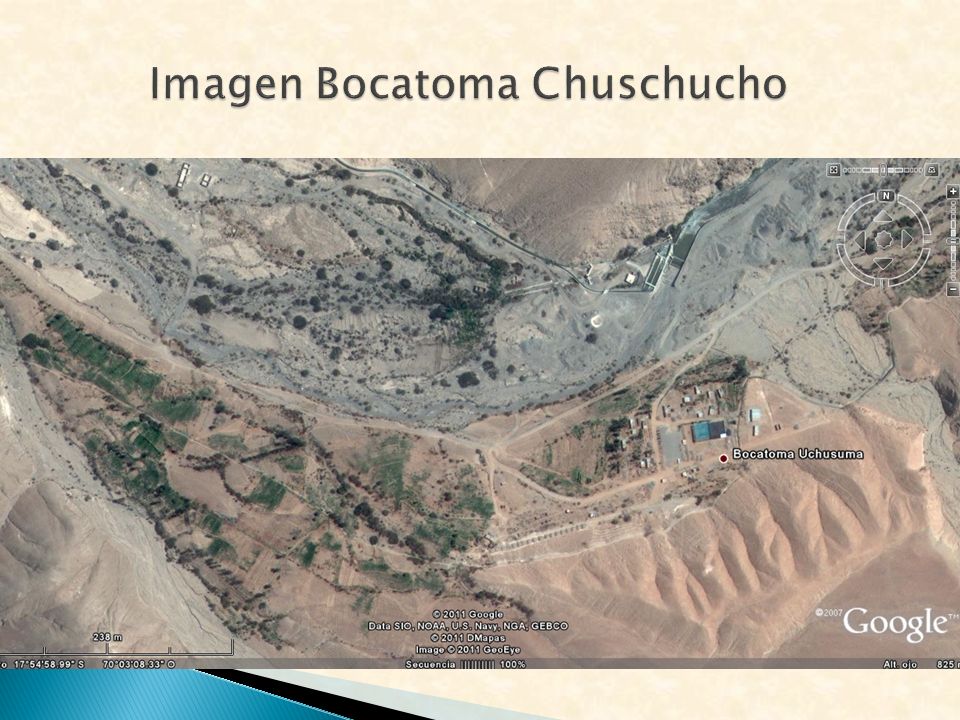

41 Imagen Bocatoma Chuschucho

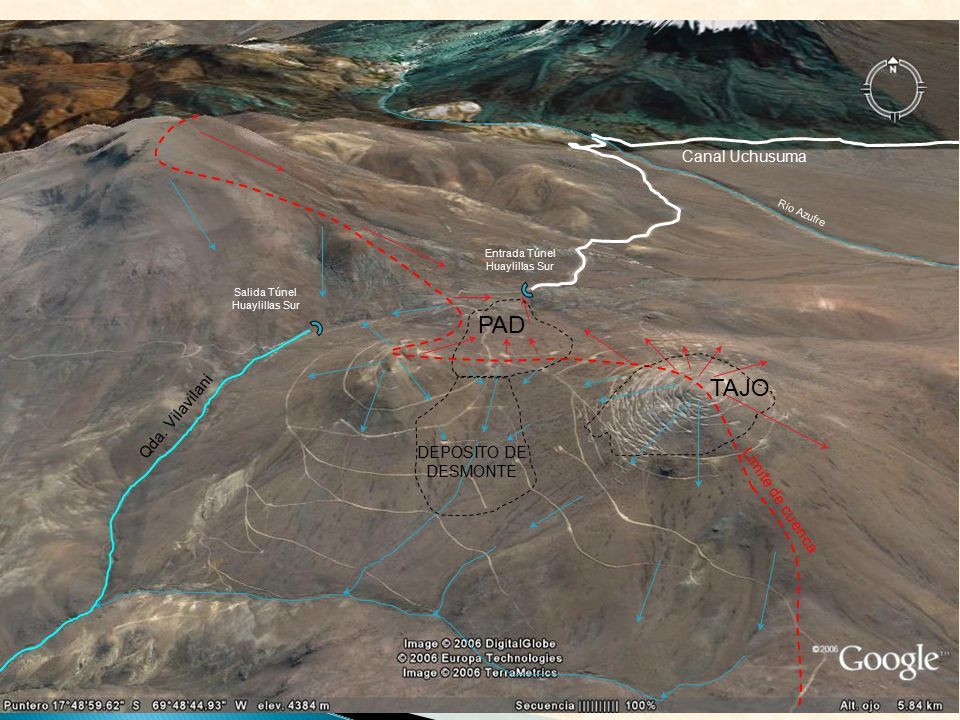

42 Limite de cuenca Canal Uchusuma Qda. Vilavilani Entrada Túnel Huaylillas Sur Salida Túnel Huaylillas Sur Río Azufre PAD DEPOSITO DE DESMONTE TAJO

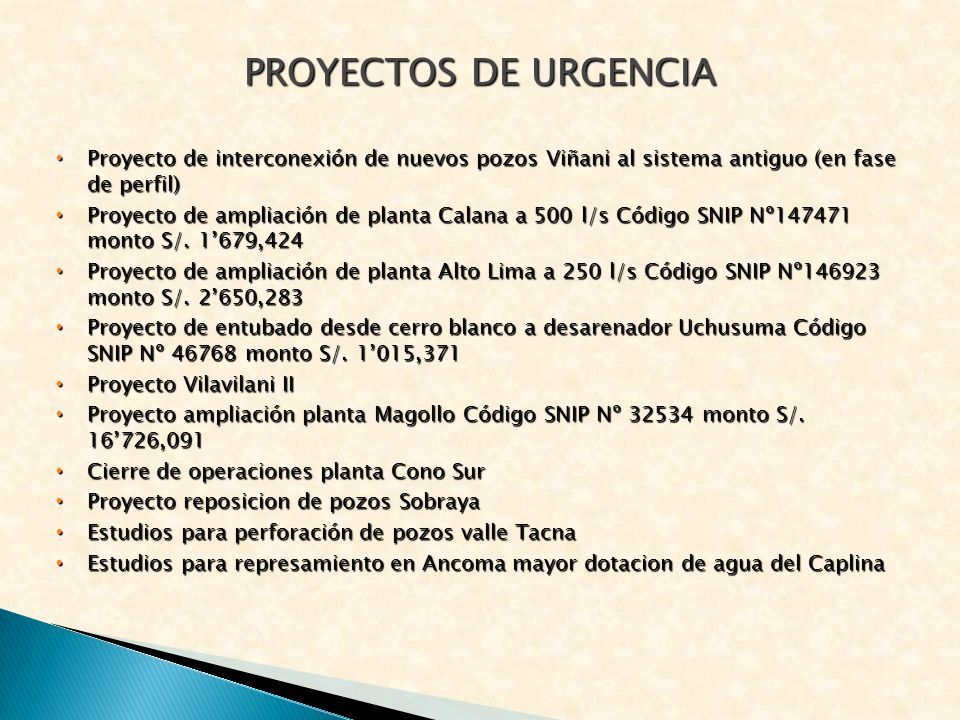

43 PROYECTOS DE URGENCIA Proyecto de interconexión de nuevos pozos Viñani al sistema antiguo (en fase de perfil) Proyecto de interconexión de nuevos pozos Viñani al sistema antiguo (en fase de perfil) Proyecto de ampliación de planta Calana a 500 l/s Código SNIP Nº147471 monto S/. 1’679,424 Proyecto de ampliación de planta Calana a 500 l/s Código SNIP Nº147471 monto S/. 1’679,424 Proyecto de ampliación de planta Alto Lima a 250 l/s Código SNIP Nº146923 monto S/. 2’650,283 Proyecto de ampliación de planta Alto Lima a 250 l/s Código SNIP Nº146923 monto S/. 2’650,283 Proyecto de entubado desde cerro blanco a desarenador Uchusuma Código SNIP Nº 46768 monto S/. 1’015,371 Proyecto de entubado desde cerro blanco a desarenador Uchusuma Código SNIP Nº 46768 monto S/. 1’015,371 Proyecto Vilavilani II Proyecto Vilavilani II Proyecto ampliación planta Magollo Código SNIP Nº 32534 monto S/. 16’726,091 Proyecto ampliación planta Magollo Código SNIP Nº 32534 monto S/. 16’726,091 Cierre de operaciones planta Cono Sur Cierre de operaciones planta Cono Sur Proyecto reposicion de pozos Sobraya Proyecto reposicion de pozos Sobraya Estudios para perforación de pozos valle Tacna Estudios para perforación de pozos valle Tacna Estudios para represamiento en Ancoma mayor dotacion de agua del Caplina Estudios para represamiento en Ancoma mayor dotacion de agua del Caplina
