Guía de orientación en Saneamiento Básico para alcaldías de municipios rurales y pequeñas comunidades “Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua. Unidad A&S

2 El agua y saneamiento en las zonas rurales.
“Sistemas de Agua y saneamiento rural" El agua y saneamiento en las zonas rurales.  Fuentes de agua y los métodos de aforo.  Principales sistemas rurales de abastecimiento de agua. Principales sistemas rurales de saneamiento. Planes de seguridad del agua (PSA) Unidad Control y vigilancia de la calidad del agua. A&S

3 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en abastecimiento de agua Opciones tecnológicas en abastecimiento de agua Sistemas convencionales de abastecimiento de agua Sistemas no convencionales de abastecimiento de agua Tratamiento intra-domiciliario del agua A&S

4 “Sistemas de Agua y saneamiento rural"

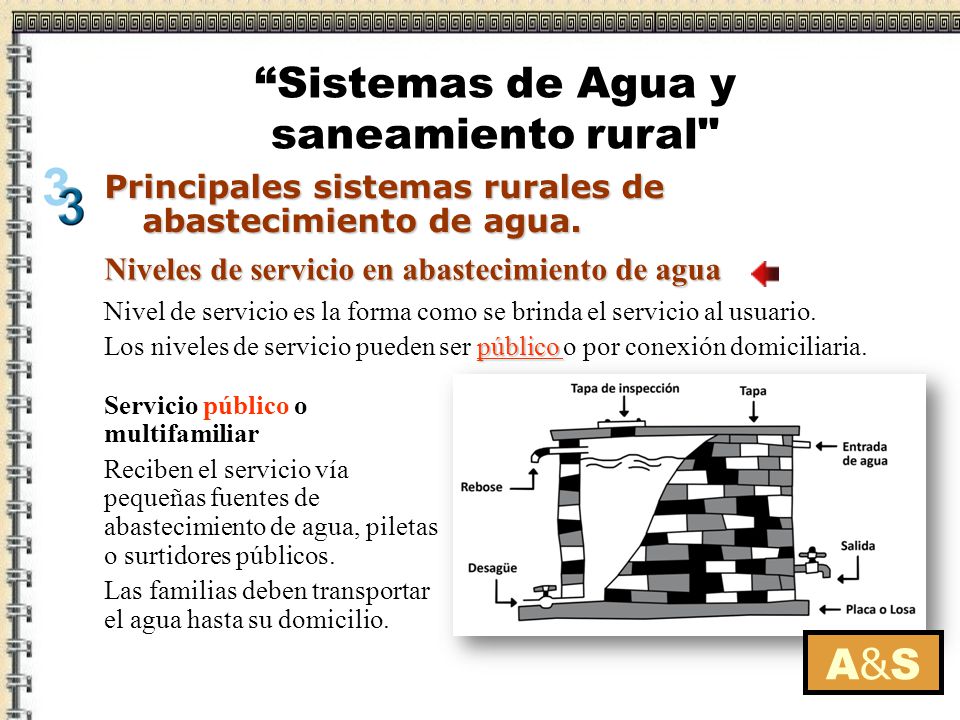

Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en abastecimiento de agua Nivel de servicio es la forma como se brinda el servicio al usuario. Los niveles de servicio pueden ser público o por conexión domiciliaria. Servicio público o multifamiliar Reciben el servicio vía pequeñas fuentes de abastecimiento de agua, piletas o surtidores públicos. Las familias deben transportar el agua hasta su domicilio. A&S

5 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en abastecimiento de agua Nivel de servicio es la forma como se brinda el servicio al usuario. Los niveles de servicio pueden ser público o por conexión domiciliaria. Servicio por conexión domiciliaria o familiar En las viviendas se tienen conexiones domiciliarias a una red pública. La conexión puede estar:  fuera de la vivienda  dentro de la vivienda Nivel de servicio Conexión domiciliaria fuera de la vivienda A&S

6 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Opciones tecnológicas en abastecimiento de agua Son las diferentes soluciones de ingeniería que se ajustan a las características físicas, económicas y socioculturales de las poblaciones. Permiten seleccionar la manera óptima de dotar servicios de calidad de agua potable y saneamiento a un costo compatible con la realidad local. En la mayoría de los casos es posible utilizar sistemas de tecnología simple, que no demandan personal calificado o altos costos operativos. A mayor demanda de agua, será necesario recurrir a opciones de abastecimiento más complejas, de mayor costo de inversión, operación y mantenimiento y que requieren personal especializado. A&S

7 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Opciones tecnológicas en abastecimiento de agua Factores a considerar para la selección de las Fuentes de abastecimiento disponibles Subterránea Superficial Conducción del agua Por gravedad Por bombeo Caudal disponible Cantidad Temporalidad Calidad Tratamiento requerido Desinfección Tratamiento simplificado + desinfección Tratamiento químico + desinfección

8 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Opciones tecnológicas en abastecimiento de agua Factores a considerar para la selección de las Mantenimiento requerido Simple Intermedio Complejo Características locales Clima Topografía Accesibilidad Niveles de ingreso Bajo Medio Alto

9 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Opciones tecnológicas en abastecimiento de agua Factores a considerar para la selección de las Capacidades locales Muy baja Regular Buena Tipo de población Concentrada Dispersa

10 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Son sistemas que son diseñados y construidos a partir de criterios de ingeniería claramente definidos y tradicionalmente aceptados. Estos sistemas pueden atender al nivel de servicio de vivienda, mediante conexiones domiciliarias, o solo al nivel comunitario, con piletas públicas. Los sistemas convencionales son 4: Gravedad con tratamiento GST Gravedad sin tratamiento GCT BST Bombeo sin tratamiento Bombeo con tratamiento BCT A&S

11 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Se denomina “sistemas por gravedad” a los que tienen la fuente de agua a más altitud que los usuarios. En los “sistemas por bombeo”, la fuente se encuentra más abajo y se requiere usar bombas para agua. El agua de fuentes subterráneas no requiere tratamiento. Para el agua de fuentes superficiales hay que definir el tratamiento que sí requiere. A&S

12 Gravedad sin tratamiento
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Gravedad sin tratamiento Son sistemas donde la fuente de abastecimiento de agua de buena calidad y no requiere tratamiento complementario previo a su distribución; adicionalmente, no requieren ningún tipo de bombeo para que el agua llegue hasta los usuarios. A&S

13 Gravedad con tratamiento
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Gravedad con tratamiento Cuando las fuentes de abastecimiento son aguas superficiales captadas en canales, acequias, ríos, etc., requieren ser clarificadas y desinfectadas antes de su distribución. Cuando no hay necesidad de bombear el agua, los sistemas se denominan “por gravedad con tratamiento”. A&S

14 Bombeo sin tratamiento
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Los sistemas por bombeo sin tratamiento, también se abastecen con agua de buena calidad que no requiere tratamiento previo a su consumo. Sin embargo, el agua necesita ser bombeada para ser distribuida al usuario final. Generalmente están constituidos por pozos. Bombeo sin tratamiento A&S

15 Bombeo con tratamiento
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua Los sistemas por bombeo con tratamiento requieren tanto la planta de tratamiento de agua para adecuar las características del agua a los requisitos de potabilidad, como un sistema de bombeo para impulsar el agua hasta el usuario final. Bombeo con tratamiento A&S

16 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Tratamiento Cuando el agua presenta impurezas debe ser tratada. El tratamiento requerido se define de cuerdo a la calidad del agua cruda y al tipo de impureza a remover. Para el tratamiento puede usarse: Filtro lento de arena Filtro rápido Tratamiento químico El filtro lento de arena es el sistema de tratamiento de agua más antiguo del mundo. Filtra como lo hace la naturaleza cuando cae la lluvia y forma los acuíferos o ríos subterráneos. A&S

17 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Tratamiento Este es otro diseño de filtro lento no convencional. Aquí, el agua entra por abajo del tambor de 55 galones y fluye hacia arriba a través de la arena A&S

18 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Tratamiento El filtro rápido El agua fluye a través de la arena y en ese recorrido los sólidos se quedan atrapados en la arena. A&S

19 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Tratamiento Tratamiento químico Para localidades mayores, cuando las fuentes de agua no cumplen con los requisitos de calidad. A&S

20 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Desinfección, operación y mantenimiento Desinfección La desinfección final del agua con cloro es una barrera en todos los sistemas contra los organismos que causan enfermedades. Aunque el agua sea de buena calidad, se recomienda su cloración con el propósito de prevenir la contaminación en la red de distribución y reducir las posibilidades de contaminación en los reservorios intradomiciliarios A&S

21 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas convencionales de abastecimiento de agua - Desinfección, operación y mantenimiento Operaciones y mantenimiento principales Tener las herramientas completas Cuidar la limpieza del sistema Abrir y cerrar válvulas Cloración del agua Control del cloro residual Otras según el tipo de instalación Si el sistema es por bombeo Prender y apagar las bombas Controlar el nivel del agua del reservorio Otras definidas el manual de operación Si tiene planta de tratamiento Las definidas el manual de operación El mantenimiento periódico de las instalaciones de agua potable garantiza su funcionamiento adecuado y la vida útil del sistema, además de asegurar el suministro del agua con la calidad requerida. A&S

22 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas no convencionales de abastecimiento de agua Captación de agua de lluvia El agua debe desinfectarse antes de su consumo. La continuidad del servicio depende de la variabilidad de la precipitación. A&S

23 “Sistemas de Agua y saneamiento rural"

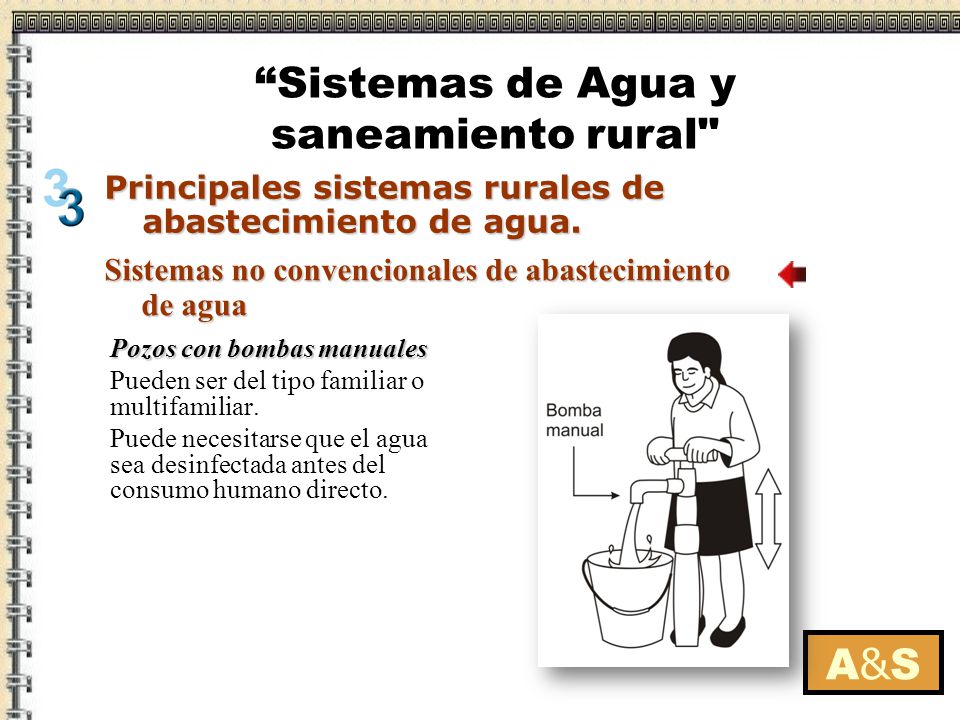

Principales sistemas rurales de abastecimiento de agua.   Sistemas no convencionales de abastecimiento de agua Pozos con bombas manuales Pueden ser del tipo familiar o multifamiliar. Puede necesitarse que el agua sea desinfectada antes del consumo humano directo. A&S

24 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Sistemas no convencionales de abastecimiento de agua Manantiales con protección de vertiente Se capta de pequeñas fuentes de agua subterránea ubicadas cerca de la o las viviendas. Se tiene la captación y el surtidor, en el lugar de la fuente o con conducción a los usuarios mediante tuberías de pequeño diámetro. A&S

25 El agua debe desinfectarse antes de su consumo.
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Tratamiento intradomiciliario del agua El agua debe desinfectarse antes de su consumo. Para remoción de Tratamiento utilizado Tecnología Turbiedad Filtración Filtro lento de arena a nivel domiciliario Filtros de mesa Desinfección Radiación solar Calor Productos químicos Desinfección solar del agua Ebullición Cloración A&S

26 El agua y saneamiento en las zonas rurales.
“Sistemas de Agua y saneamiento rural" El agua y saneamiento en las zonas rurales.  Fuentes de agua y los métodos de aforo.  Principales sistemas rurales de abastecimiento de agua. Principales sistemas rurales de saneamiento. Planes de seguridad del agua (PSA) Unidad Control y vigilancia de la calidad del agua. A&S

27 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Revisión Seleccione un tema para regresar a verlo Niveles de servicio en abastecimiento de agua Opciones tecnológicas en abastecimiento de agua Sistemas convencionales de abastecimiento de agua Sistemas no convencionales de abastecimiento de agua Tratamiento intra-domiciliario del agua Y luego marque aquí A&S
