1 CONCURSO DE PROYECTOS INTEGRALES PROYECTO “OBRAS DE CABECERA Y CONDUCCIÓN PARA EL ABASTECIMIENTO DE AGUA POTABLE PARA LIMA” Enero 2014

2 OBRAS DE CABECERA Y CONDUCCION Antecedentes del Proyecto
En 1974 se nacionaliza la Cerro de Pasco Cooper Corporation y se crea CENTROMIN PERU S.A. con todos sus activos incluyendo el sistema de generación hidroeléctrica conformado por las CCHH Yaupi, Malpaso, Pachachaca y La Oroya, incluyendo las represas Pomacocha, Huallacocha Bajo y Huallacocha Alto. En 1996, SEDAPAL y Centromín suscribieron el Convenio de Reconocimiento de Derechos de Uso y Disposición Final de Aguas y Servidumbres sobre infraestructura, reconociendo a favor de SEDAPAL los siguientes derechos: Uso y disposición final de las aguas de la cuenca del río Yauli; Uso del vaso natural de la represa Pomacocha, y la facultad de ejecutar obras en el embalse; Uso y disposición final de las aguas embalsadas en el embalse Pomacocha, y su derivación hacia el río Blanco para atender el abastecimiento de la población de Lima y Callao. El plazo de vigencia original de este convenio era de 10 años, es decir hasta diciembre de 2006. En 1996, se crea, como subsidiaria de Centromín, la empresa ELECTROANDES, con los activos del sistema hidroeléctrico comprendido por las CCHH Yaupi, Malpaso, Pachachaca y La Oroya. En 1998, SEDAPAL contrata a CES para la elaboración del Estudio Definitivo del Proyecto Marca II. En 2000, SEDAPAL convoca a licitación pública el Proyecto Marca II. Sin embargo, en 2001 el proyecto fue suspendido.

3 OBRAS DE CABECERA Y CONDUCCION Antecedentes del Proyecto
En 2001, mediante subasta pública, Inversiones Elegia S.A compra ELECTROANDES S.A. En 2007, SN Power compra Electroandes S.A. a Inversiones Elegia S.A. En 2007, Sedapal y Electroandes S.A. suscriben una Adenda al Convenio de Reconocimiento de Derechos, extendiendo la vigencia del convenio de 10 a 16 años, es decir hasta diciembre de 2012. En 2010, Electroandes S.A. cambia de denominación social a SN Power Perú S.A. En 2012, el Ministerio de Vivienda, encarga a PROINVERSIÓN promover el proyecto “Obras de Cabecera y Conducción para el Abastecimiento de Agua Potable para Lima”, el cual comprende 3 proyectos: Marca II, Planta Huachipa II y Ramal Sur- En 2012, Sedapal mediante carta notarial comunica a SN Power Perú S.A. que la fecha de inicio de construcción de las obras del proyecto Marca II será el 03 de marzo de 2016. En febrero 2014, PROINVERSION convoca al Concurso de Proyectos Integrales (CPI) para entregar en concesión del Proyecto. En 2014, SN Power Perú S.A. cambia de denominación social a Statkraft Perú S.A. En junio 2014, PROINVERSION contrata al Consorcio Agua para Lima (Nippon Koei e INCISA) para actualizar y complementar los estudios técnicos existentes del Proyecto.

4 OBRAS DE CABECERA Y CONDUCCION Descripción del Proyecto

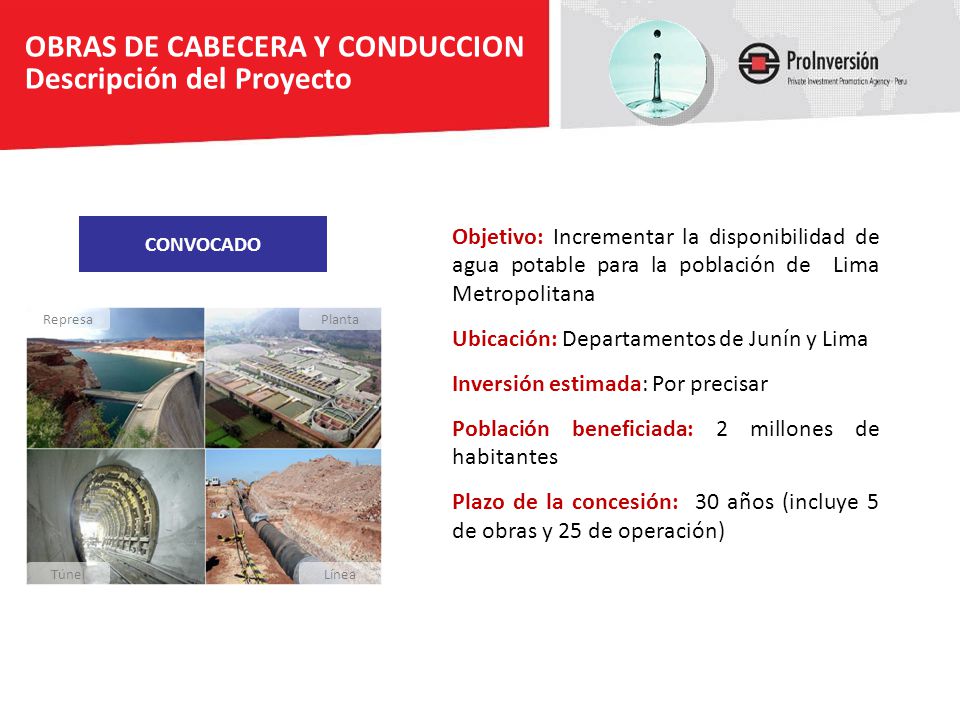

CONVOCADO Objetivo: Incrementar la disponibilidad de agua potable para la población de Lima Metropolitana Ubicación: Departamentos de Junín y Lima Inversión estimada: Por precisar Población beneficiada: 2 millones de habitantes Plazo de la concesión: 30 años (incluye 5 de obras y 25 de operación) Represa Planta Túnel Línea

5 PTA Huachipa 1ra etapa (existente) Túnel Trasandino (futuro)

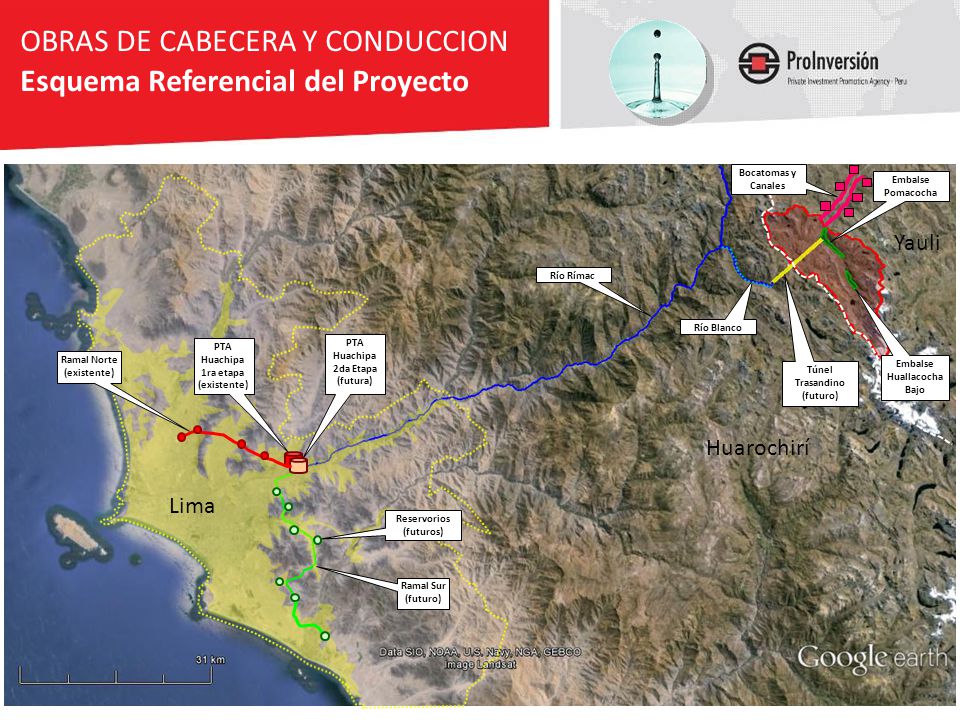

OBRAS DE CABECERA Y CONDUCCION Esquema Referencial del Proyecto Bocatomas y Canales Embalse Pomacocha Yauli Río Rímac Río Blanco PTA Huachipa 1ra etapa (existente) PTA Huachipa 2da Etapa (futura) Ramal Norte (existente) Túnel Trasandino (futuro) Embalse Huallacocha Bajo Huarochirí Lima Reservorios (futuros) Ramal Sur (futuro)

6 Obras de Cabecera y Conducción Componentes:
Represas, canales y túnel de derivación El Proyecto contempla el diseño, financiamiento, construcción, operación y mantenimiento de: Sistema de represamiento en los embalses Pomacocha y Huallacocha Bajo para almacenar 90 MMC durante los meses de lluvias (diciembre a abril). Sistema de captación y conducción de agua en las quebradas aguas debajo de Pomacocha. Túnel trasandino de derivación de 10 Km de longitud desde la laguna Pomacocha hasta el Río Blanco. Con estas obras se descargará al río Blanco 5 m3/s durante los meses de estiaje (mayo a noviembre). CANALES COLECTORES CAPTACIÓN DE 6 QUEBRADAS EN MARGEN IZQUIERDA ELEVACIÓN DE LA PRESA CAPTACIÓN DE 4 QUEBRADAS EN MARGEN DERECHA CORDILLERA OCCIDENTAL TUNEL TRANSANDINO DE 10 KM ELEVACIÓN DE LA PRESA ACONDICIONAMIENTO DE QUEBRADA RECEPTORA

7 Obras de Cabecera y Conducción Componentes:

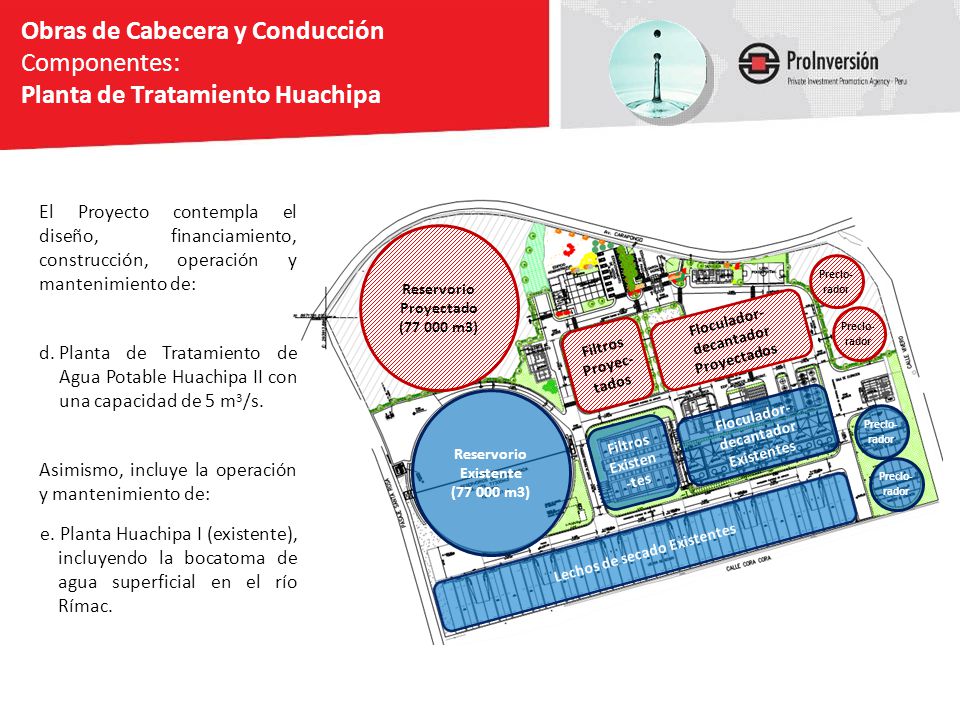

Planta de Tratamiento Huachipa El Proyecto contempla el diseño, financiamiento, construcción, operación y mantenimiento de: d. Planta de Tratamiento de Agua Potable Huachipa II con una capacidad de 5 m3/s. Asimismo, incluye la operación y mantenimiento de: e. Planta Huachipa I (existente), incluyendo la bocatoma de agua superficial en el río Rímac. Reservorio Proyectado ( m3) Preclo-rador Floculador-decantador Proyectados Preclo-rador Filtros Proyec-tados Reservorio Existente ( m3) Floculador-decantador Existentes Preclo-rador Filtros Existen-tes Preclo-rador Lechos de secado Existentes

8 Ramal Norte (existente)

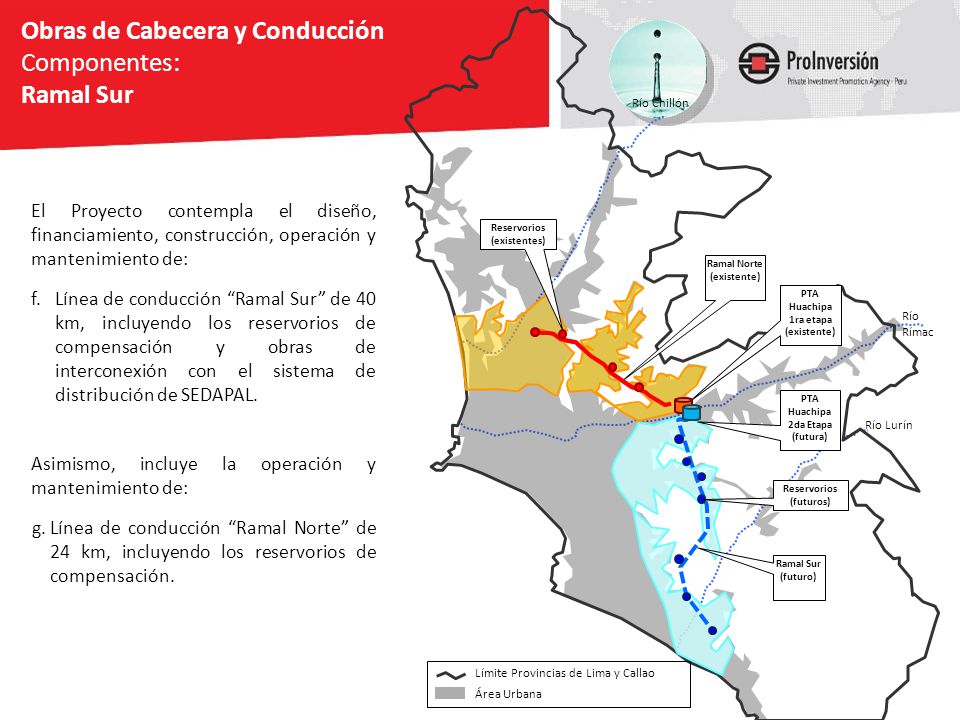

Obras de Cabecera y Conducción Componentes: Ramal Sur Río Chillón El Proyecto contempla el diseño, financiamiento, construcción, operación y mantenimiento de: f. Línea de conducción “Ramal Sur” de 40 km, incluyendo los reservorios de compensación y obras de interconexión con el sistema de distribución de SEDAPAL. Asimismo, incluye la operación y mantenimiento de: g. Línea de conducción “Ramal Norte” de 24 km, incluyendo los reservorios de compensación. Reservorios (existentes) Ramal Norte (existente) PTA Huachipa 1ra Etapa (existente) PTA Huachipa 1ra etapa (existente) Río Rímac PTA Huachipa 2da Etapa (futura) Río Lurín Reservorios (futuros) Ramal Sur (futuro) Límite Provincias de Lima y Callao Área Urbana
