JORNADA INTERNACIONAL DE RIEGO Y USO DEL AGUA CON FINES PRODUCTIVOS

Presentación del tema: "JORNADA INTERNACIONAL DE RIEGO Y USO DEL AGUA CON FINES PRODUCTIVOS"— Transcripción de la presentación:

1 JORNADA INTERNACIONAL DE RIEGO Y USO DEL AGUA CON FINES PRODUCTIVOS
CENTRO CULTURAL LE PARC – MENDOZA – ARGENTINA 13 DE NOVIEMBRE DE 2015 MODERNIZACIÓN, AUTOMATIZACIÓN Y TECNIFICACIÓN DEL MÓDULO DE RIEGO LA PURÍSIMA GUANAJUATO, MÉXICO

2 SITUACIÓN DEL AGUA EN GUANAJUATO, MÉXICO

3 Disponibilidad de agua en México
Disponibilidad promedio de agua en otros países Miles de m3/habitante/año Alta Media Baja Tendencias en la disponibilidad de agua en México Miles de m3/habitante/año

4 Miles de m3/habitante/año
Disponibilidad en Guanajuato Miles de m3/habitante/año

5 Disponibilidad de agua en Guanajuato
2,778 3,748 Subterránea 1,364 1,557 Superficial ENTRADAS APROVECHAMIENTO ESCURRIMIENTO APROVECHAMIENTO Déficit Déficit -193 -970 En Hectómetros cúbicos anuales

6 Aguas subterráneas 28 km3 Aguas superficiales 44 km3
Usos del agua en el país Anualmente se utilizan 72 mil millones de m3 en los principales usos consuntivos Abastece al 70% de la población Riego de 1/3 de la superficie total regada Abastece al 50% de la industria Aguas subterráneas 28 km3 72 mil millones de m3 Aguas superficiales 44 km3

7 Disponibilidad y usos de agua en Guanajuato
Agrícola Industrial Público urbano y rural Agua superficial 99.7 0.0 0.3 Agua subterránea 83.2 1.8 15.0 Total 87.8 1.3 10.9

8 Sobreexplotación de acuíferos
104 de los 653 acuíferos del país están sobreexplotados 50% del volumen de agua subterránea que se utiliza proviene de acuíferos sobreexplotados El problema de sobreexplotación de los acuíferos es cada vez más grave. Alrededor de 100 acuíferos del país están sobreexplotados y el 50% del volumen de agua subterránea que se utiliza proviene de estos últimos.

9 Disponibilidad de aguas subterráneas
-11.5 2.1 3.99 50.7 -64.5 -147.1 -30.46 -12.6 -6.8 -120.2 -7.1 -111.8 -63.9 -121.4 -226.1 -20.6 -49.3 -5.3 -47.2 -2.2

10 VISIÓN GENERAL DEL PROYECTO

11 OBJETIVO GENERAL Modernizar, tecnificar y automatizar de manera integral la distribución hídrica aprovechando el desnivel natural del terreno, para eficientar el uso del agua e incrementar la productividad agrícola. Hacer un uso sustentable del agua, mediante el intercambio y reuso entre el sector agrícola y el público urbano.

12 MAPA GENERAL DEL PROYECTO
PRESA LA PURÍSIMA MÓDULO DE RIEGO LA PURÍSIMA MODERNIZACIÓN, AUTOMATIZACIÓN Y TECNIFICACIÓN DEL MÓDULO DE RIEGO LA PURISIMA GUANAJUATO, MÉXICO CIUDAD DE IRAPUATO MÓDULO DE RIEGO IRAPUATO

13 CARACTERISTICAS PRESA LA PURÍSIMA
NAMO ,000 MM3 MAME ,000 MM3 SUPERFICIE DEL VASO ,250 HA. LONGITUD CORTINA ,237 MT. ALTURA DE LA CORTINA MT. CAPACIDAD DESFOGUE M3/S

14 CARACTERISTICAS DEL MÓDULO DE RIEGO LA PURÍSIMA
Pertenece al DR 011, Alto Río Lerma Superficie de riego 3,974 hectáreas Con agua superficial 3,830 ha. Con agua subterránea 1,174 ha. Volumen concesionado 35 mm3 anuales Cultivos principalmente granos, hortalizas y perenes 1,100 agricultores Tenencia de la tierra 3.6 ha. por agricultor Edad promedio de los agricultores 64 años Nivel escolar primaria Eficiencia general de riego 50%

15 SITUACIÓN ACTUAL CIUDAD DE IRAPUATO
GASTO DE DISEÑO IRAPUATO, GTO Población 529,379 habitantes Acuífero Irapuato - Valle Condición Sobre explotado Déficit 226 Mm3 anual Volumen 46.1 Mm3 anual, concesionado para uso público urbano Infraestructura 64 pozos en aprovechamiento Problemática Abatimiento del nivel freático Crecimiento de la población Fuertes inversiones para eficientar las redes de distribución Costos altos de energía eléctrica Presencia de arsénico. TOTAL DE TUBERIA EN METROS HECTARIAS BENEFICIADAS POR ZONAS

16 MÓDULO DE RIEGO IRAPUATO
PERTENECE AL DISTRITO DE RIEGO 011, ALTO RÍO LERMA SUPERFICIE 8,400 HA. VOLUMEN CONCESIONADO 78 MM3 PRODUCTORES 2,320 UTILIZARÁ LOS 10 MM3 INTERCAMBIO POR AGUA SUBTERRANEA COMO RESERVA PARA EL CRECIMIENTO DE LA CIUDAD DE IRAPUATO

17 ETAPAS GENERALES DEL PROYECTO
Modernizar, tecnificar y automatizar el riego del Módulo la Purísima 1 Construcción del acueducto y planta potabilizadora para la Ciudad de Irapuato 2 Tratamiento de las aguas residuales de la Ciudad de Irapuato 3 Reuso de las aguas tratadas para riego en el Módulo Irapuato 4

18 MODERNIZACIÓN, TECNIFICACIÓN Y AUTOMATIZACIÓN, LA PURÍSIMA

19 MODERNIZAR, TECNIFICAR Y AUTOMATIZAR LA PURÍSIMA
DESARROLLO TÉCNICO CAPITAL HUMANO SISTEMA DE CONDUCCIÓN SOCIALIZACIÓN SISTEMA DE FILTRADO ASISTENCIA TÉCNICA TECNIFICACIÓN PARCELARIA EMPRESARIALIDAD AUTOMATIZACIÓN

20 SISTEMA DE CONDUCCIÓN 2 ZONAS DE RIEGO 96 KM DE TUBERÍA
8 MÓDULOS DE CONTROL 138 TOMAS GRANJA CONDUCCIÓN 4 M3/S PRESIÓN MÍNIMA 2.5 KG SERVICIO DE AGUA 30 LT/S

21 SISTEMA DE FILTRADO SISTEMA DE PREFILTRADO FILTROS DE ARENA
4 MÓDULOS (UNO POR SECCIÓN) FILTRADO EN TOMA GRANJA CON ANILLAS GARANTÍA DE CALIDAD DEL AGUA PARA RIEGO POR GOTEO

22 TECNIFICACIÓN PARCELARIA
RIEGO POR GOTEO

23 SISTEMA DE AUTOMATIZACIÓN
Operación remota de la presa, válvulas y mecanismos Medición de volúmenes y presiones Entrega volumétrica a los agricultores Programación y cálculo de la lámina de riego a nivel parcelario

24 DESARROLLO DEL CAPITAL HUMANO
SOCIALIZACIÓN ASISTENCIA TÉCNICA EMPRESARIALIDAD

25 MEZCLA DE RECURSOS

26 AGUA PARA LA CIUDAD Y EL MÓDULO IRAPUATO
GASTO DE DISEÑO TOTAL DE TUBERIA EN METROS PLANTA POTABILIZADORA 500 LPS ACUEDUCTO 22 KM DESNIVEL 91 MT PTAR 1,250 LT/SEG. CONEXIÓN PTAR – MÓDULO 2 KM HECTARIAS BENEFICIADAS POR ZONAS

27 FACTORES CLAVE DE EXITO
LIDERAZGO SUMA DE VOLUNTADES – COORDINACIÓN ENFOQUE GANAR – GANAR MANTENER EL RUMBO EXPERIENCIA TÉCNICA CUIDAR EL CAPITAL HUMANO

28 BENEFICIOS

29 PARA EL MÓDULO DE RIEGO LA PURÍSIMA
Incrementar la eficiencia de riego de 50 al 80% Disminuir costos de operación Incrementar la productividad Reconversión a cultivos más rentables Aumentar el valor de sus tierras MENORES COSTOS MAYOR PRODUCTIVIDAD MAYORES GANANCIAS =

30 PARA LA CIUDAD DE IRAPUATO
Dotar anualmente a más de 100,000 habitantes de agua de calidad Disminuir costos de Energía Eléctrica por la extracción Aumentar su reserva de pozos para agua potable

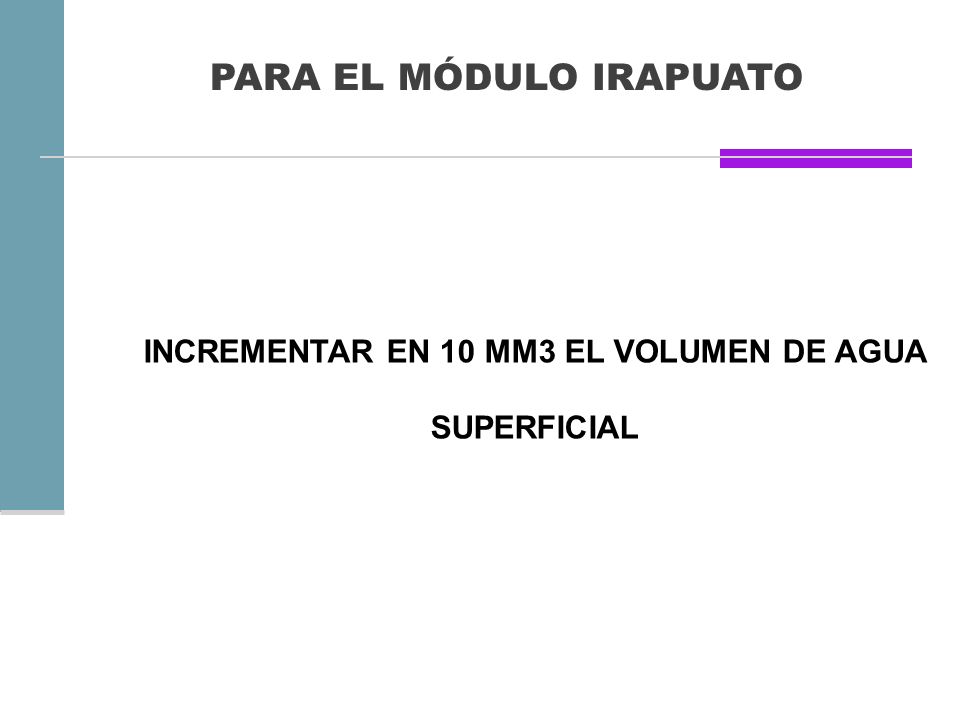

31 INCREMENTAR EN 10 MM3 EL VOLUMEN DE AGUA SUPERFICIAL
PARA EL MÓDULO IRAPUATO INCREMENTAR EN 10 MM3 EL VOLUMEN DE AGUA SUPERFICIAL

32 PARA EL MEDIO AMBIENTE CONTRIBUIR A LA RECUPERACIÓN DE UNO DE LOS ACUÍFEROS MÁS SOBREEXPLOTADOS DEL PAÍS

33 ¿ CUAL HA SIDO EL MAYOR RETO ?

34 ¡¡¡¡¡ LOS SERES HUMANOS !!!!!

35 GRACIAS POR SU ATENCIÓN
