REACTORES UASB EN PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES

Presentación del tema: "REACTORES UASB EN PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES"— Transcripción de la presentación:

1 REACTORES UASB EN PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES
Raquel rodríguez caro Máster Ingeniería Ambiental Grupo TAR

2 Introducción Esquema general ptar

3 TRATAMIENTO ANAEROBIO
MATERIA ORGÁNICA  CH4 + CO2

4 REACTORES ANAEROBIOS DE FLUJO ASCENDENTE (UASB)
Manto de lodos  2/3 partes del volumen Efluente de calidad, aunque  necesidad de tratamiento posterior. Patógenos, nutrientes, olores…

5 REACTORES ANAEROBIOS DE FLUJO ASCENDENTE (UASB)

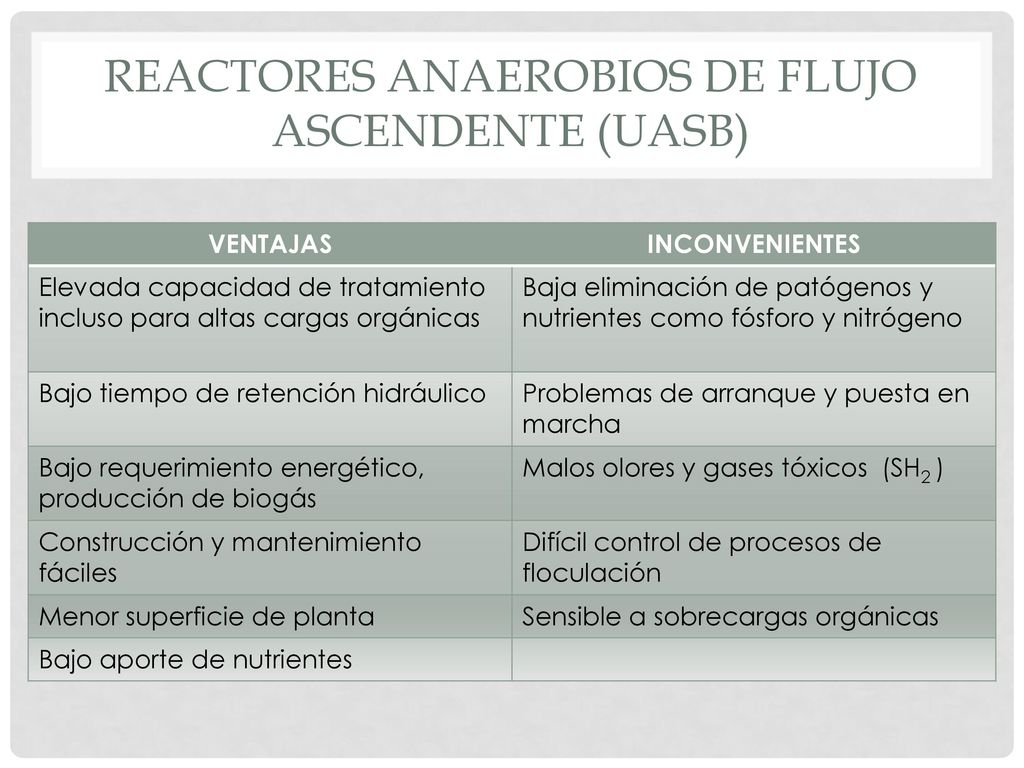

VENTAJAS INCONVENIENTES Elevada capacidad de tratamiento incluso para altas cargas orgánicas Baja eliminación de patógenos y nutrientes como fósforo y nitrógeno Bajo tiempo de retención hidráulico Problemas de arranque y puesta en marcha Bajo requerimiento energético, producción de biogás Malos olores y gases tóxicos (SH2 ) Construcción y mantenimiento fáciles Difícil control de procesos de floculación Menor superficie de planta Sensible a sobrecargas orgánicas Bajo aporte de nutrientes

6 REACTORES ANAEROBIOS DE FLUJO ASCENDENTE (UASB)

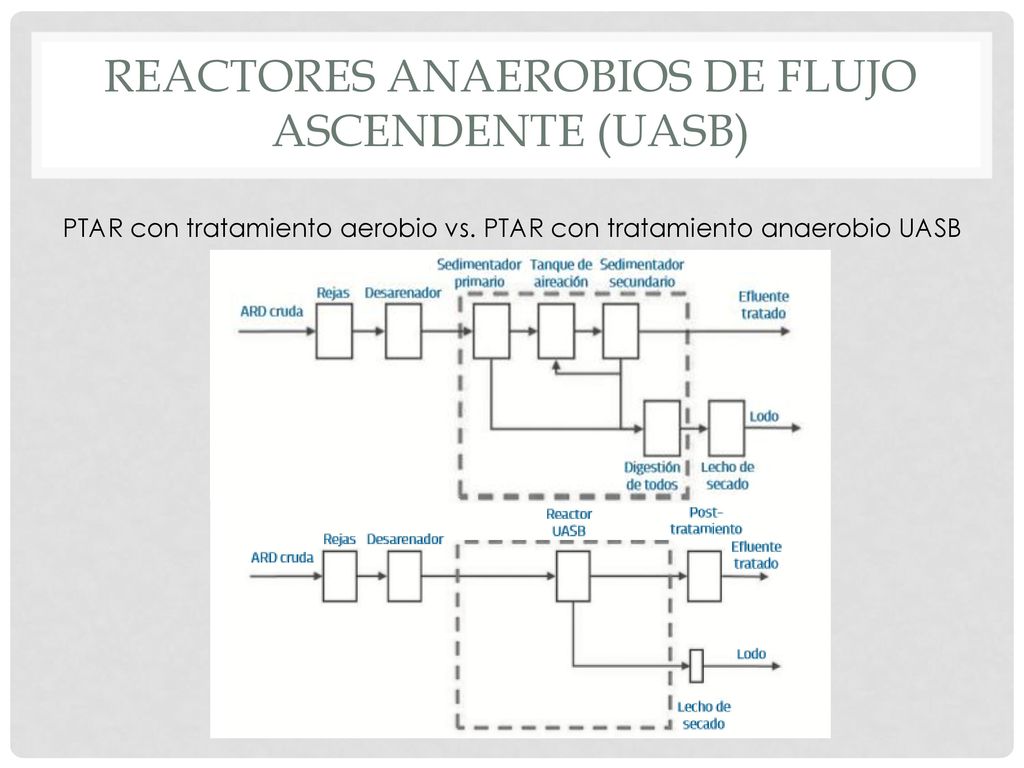

PTAR con tratamiento aerobio vs. PTAR con tratamiento anaerobio UASB

7 PRODUCCIÓN DE BIOGÁS MATERIA ORGÁNICA  CH4 + CO2
Proporciones de Metano y dióxido de carbono Indicador de eficacia del reactor Poder Calorífico del biogás Almacenamiento:

8 PRODUCCIÓN DE BIOGÁS. IMPUREZAS DE ÁCIDO SULFHÍDRICO
Posible tratamiento de eliminación de impurezas y gases tóxicos antes de almacenarlo Toxicidad en el medio y corrosividad de equipos Efecto inhibidor del metabolismo bacteriano IMPORTANCIA DEL SH2 Sulfatoreductoras Sulfatos SH2 / HS- / S2- Presencia de sulfatos por vertidos industriales pH determina la especie de mayor concentración en la masa de agua Actualmente se elimina generalmente con biofiltros aerobios, pero es necesario el aporte de oxígeno y nutrientes

9 Cogeneración de energía
Energía Eléctrica Energía térmica Residuos  Biogás COGENERACIÓN Calor producido  Mantener la Temperatura del reactor  Posterior Deshidratación de fangos Motores de combustión: Metano en el biogás >40% E. térmica: 35-40% E. eléctrica: 35-40%

10 Cogeneración de energía
Microturbinas: Metano en el biogás >30% E. térmica: 55-60% E. eléctrica: 25-30%

11 GRACIAS POR SU ATENCIÓN
REACTORES UASB EN PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES GRACIAS POR SU ATENCIÓN RAQUEL RODRÍGUEZ CARO Máster Ingeniería Ambiental
