Cátedra Puertos y Vías Navegables Trabajo Practico N° 3 CALCULO DE DOLPHIN Ing. Rubén Olhagaray-Año 2017.

Presentación del tema: "Cátedra Puertos y Vías Navegables Trabajo Practico N° 3 CALCULO DE DOLPHIN Ing. Rubén Olhagaray-Año 2017."— Transcripción de la presentación:

1 Cátedra Puertos y Vías Navegables Trabajo Practico N° 3 CALCULO DE DOLPHIN Ing. Rubén Olhagaray-Año 2017

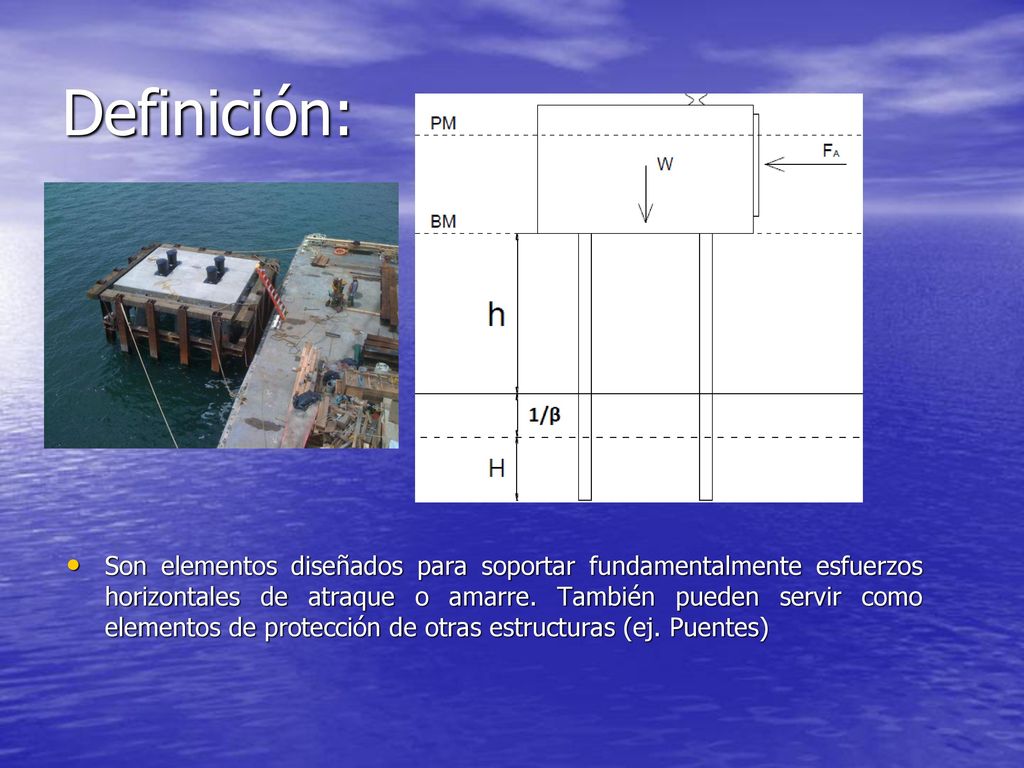

2 Definición: Son elementos diseñados para soportar fundamentalmente esfuerzos horizontales de atraque o amarre. También pueden servir como elementos de protección de otras estructuras (ej. Puentes)

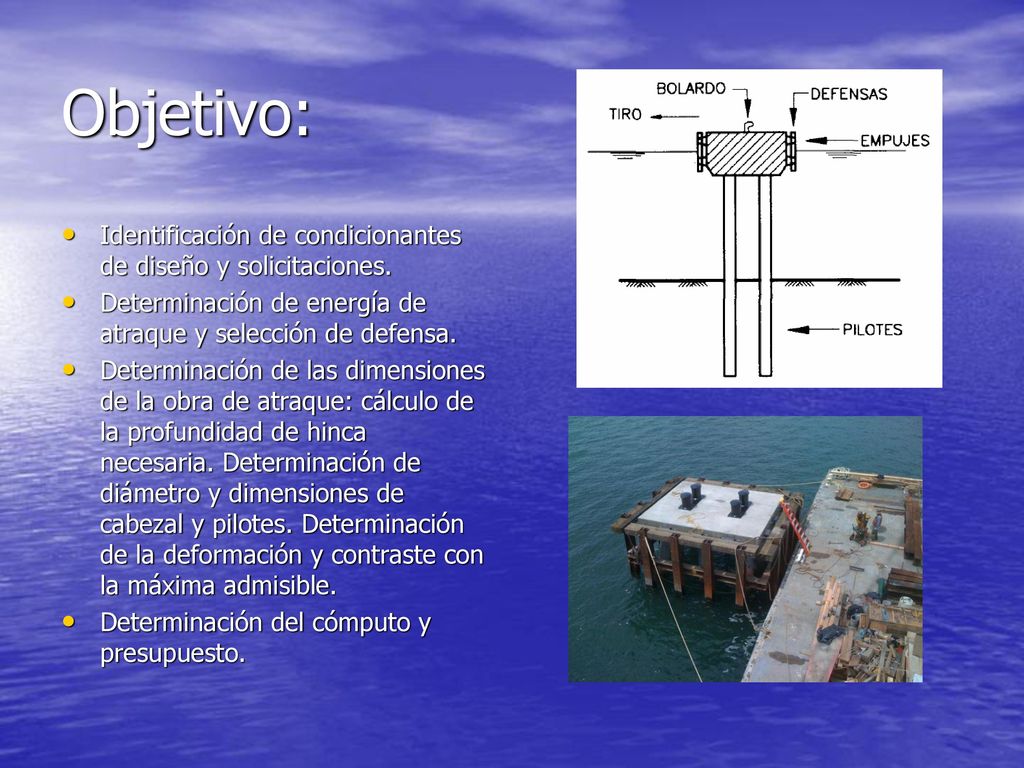

3 Objetivo: Identificación de condicionantes de diseño y solicitaciones.
Determinación de energía de atraque y selección de defensa. Determinación de las dimensiones de la obra de atraque: cálculo de la profundidad de hinca necesaria. Determinación de diámetro y dimensiones de cabezal y pilotes. Determinación de la deformación y contraste con la máxima admisible. Determinación del cómputo y presupuesto.

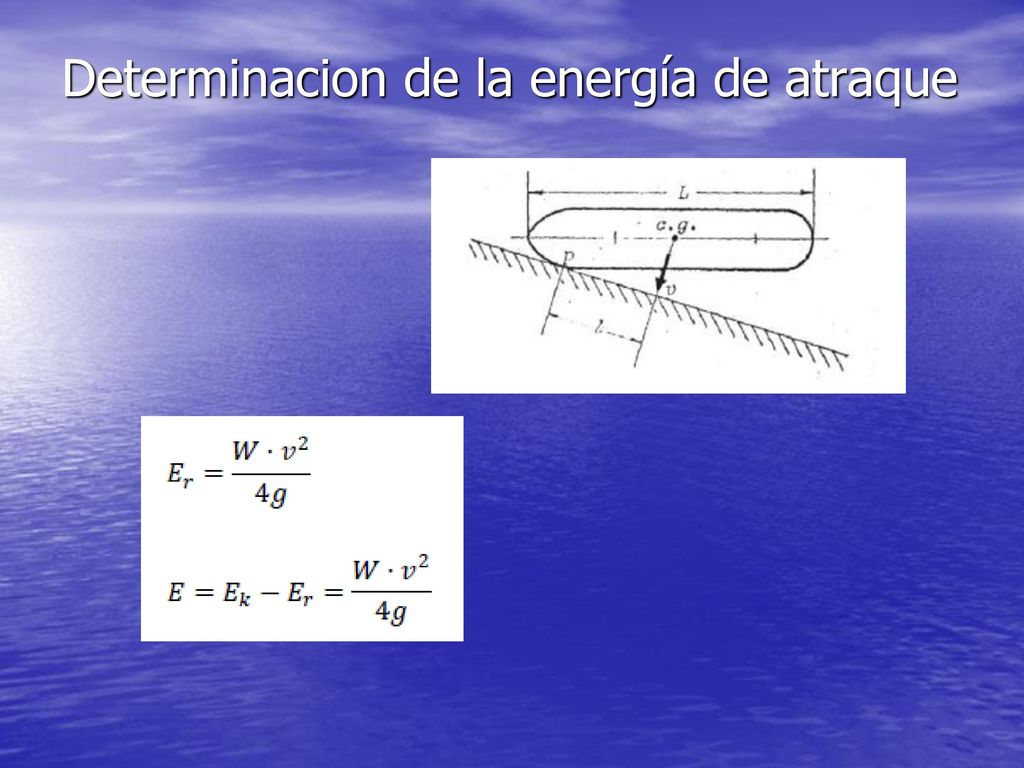

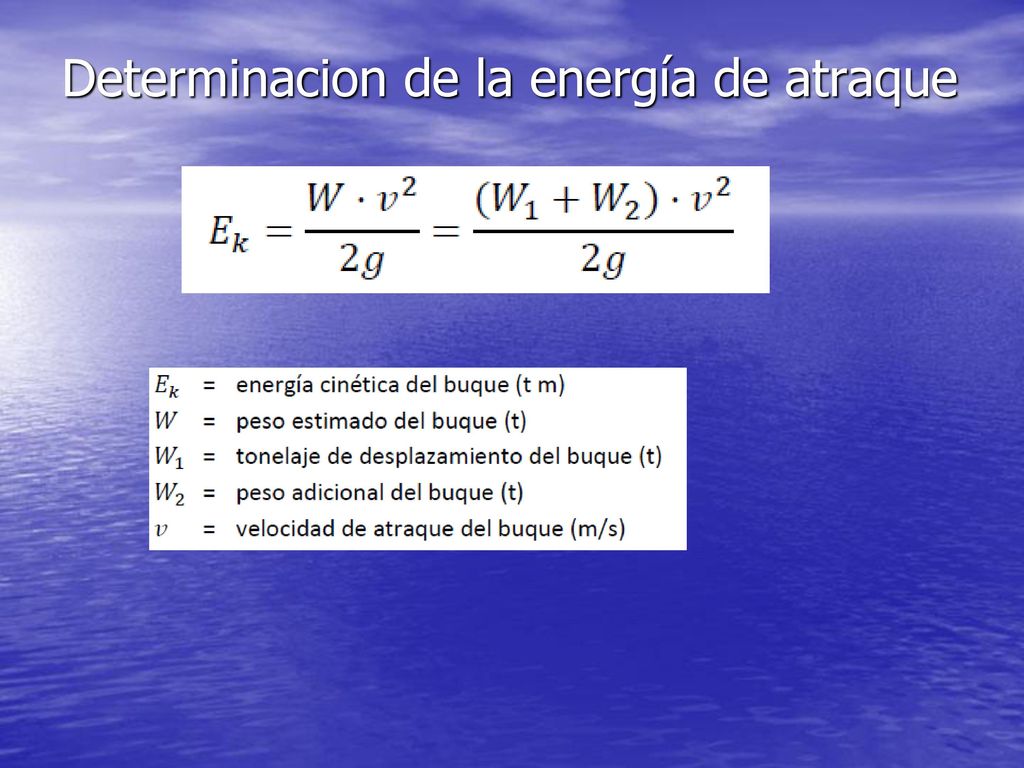

4 Determinacion de la energía de atraque

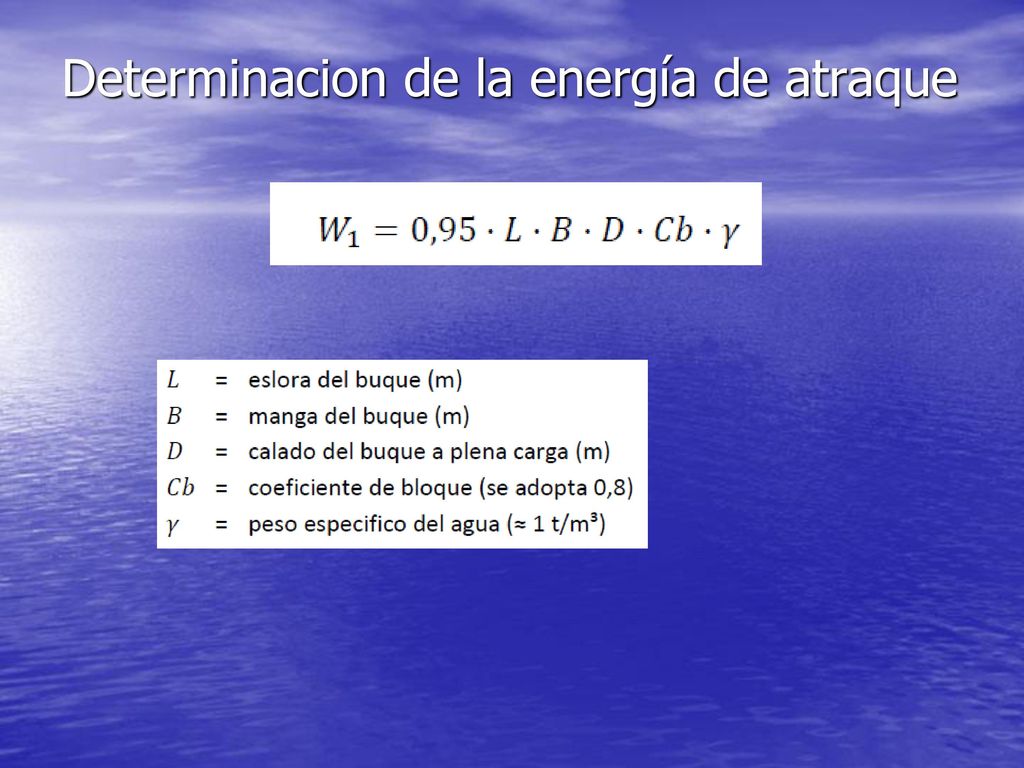

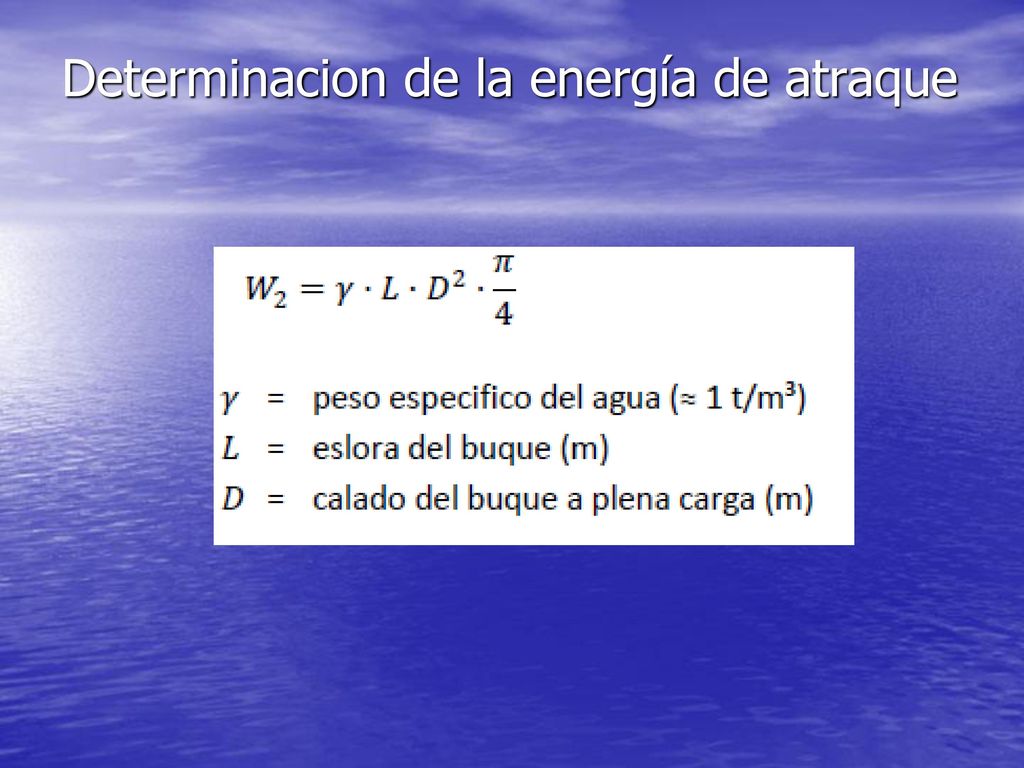

5 Determinacion de la energía de atraque

6 Determinacion de la energía de atraque

7 Determinacion de la energía de atraque

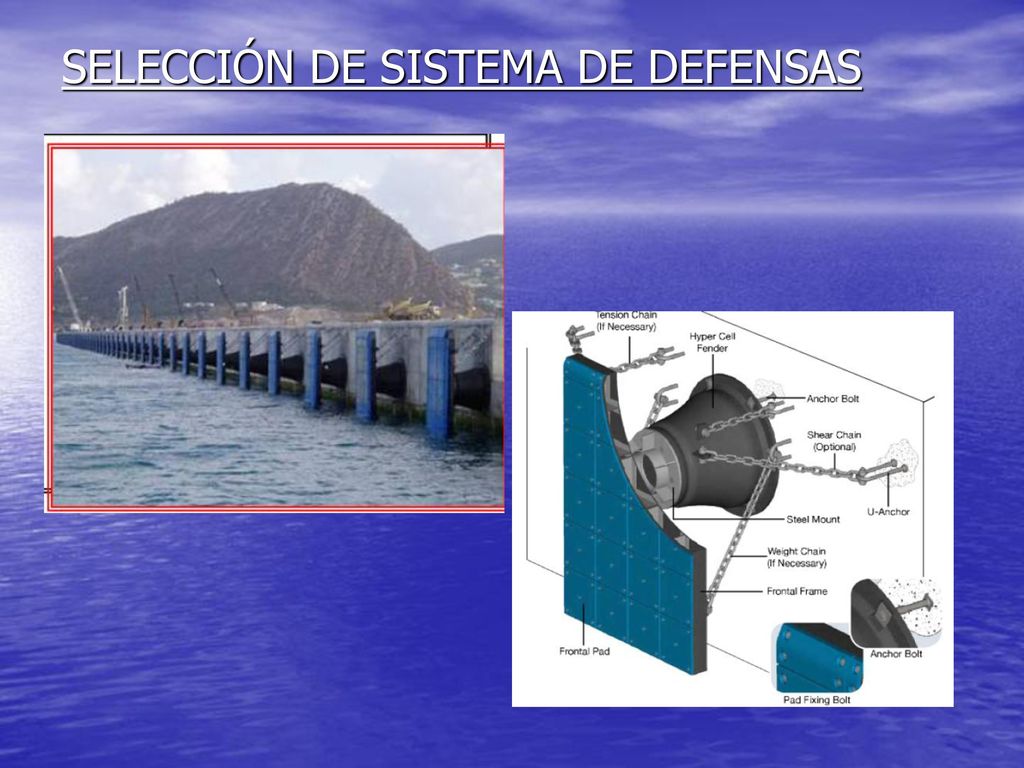

8 SELECCIÓN DE SISTEMA DE DEFENSAS

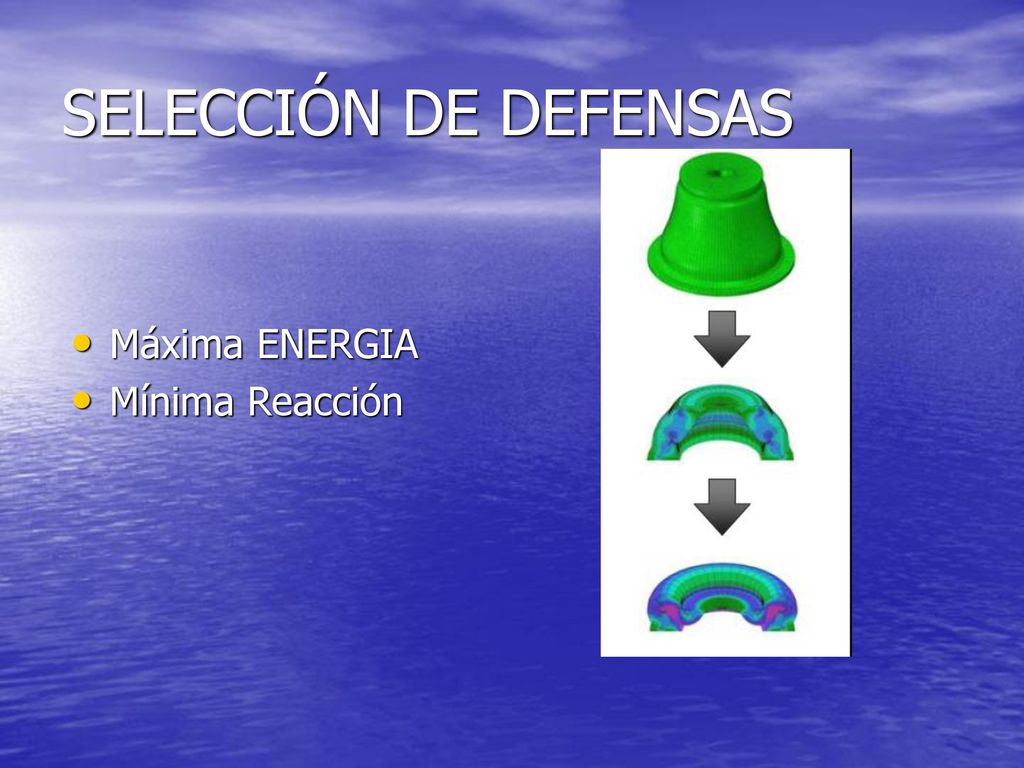

9 SELECCIÓN DE DEFENSAS Máxima ENERGIA Mínima Reacción

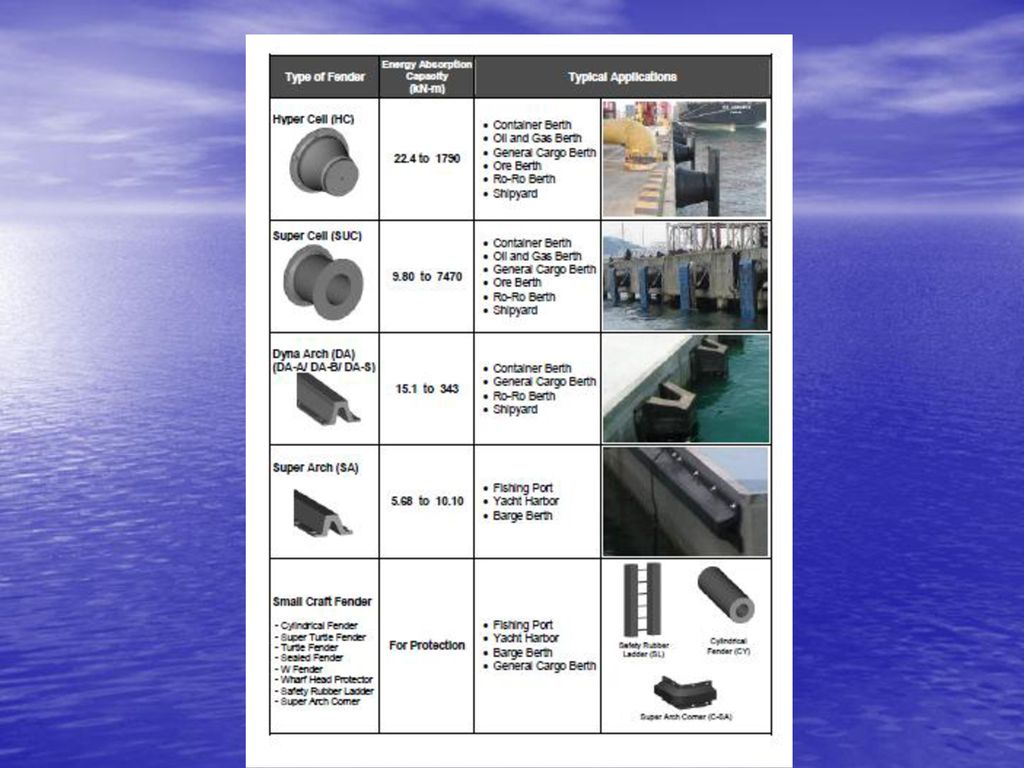

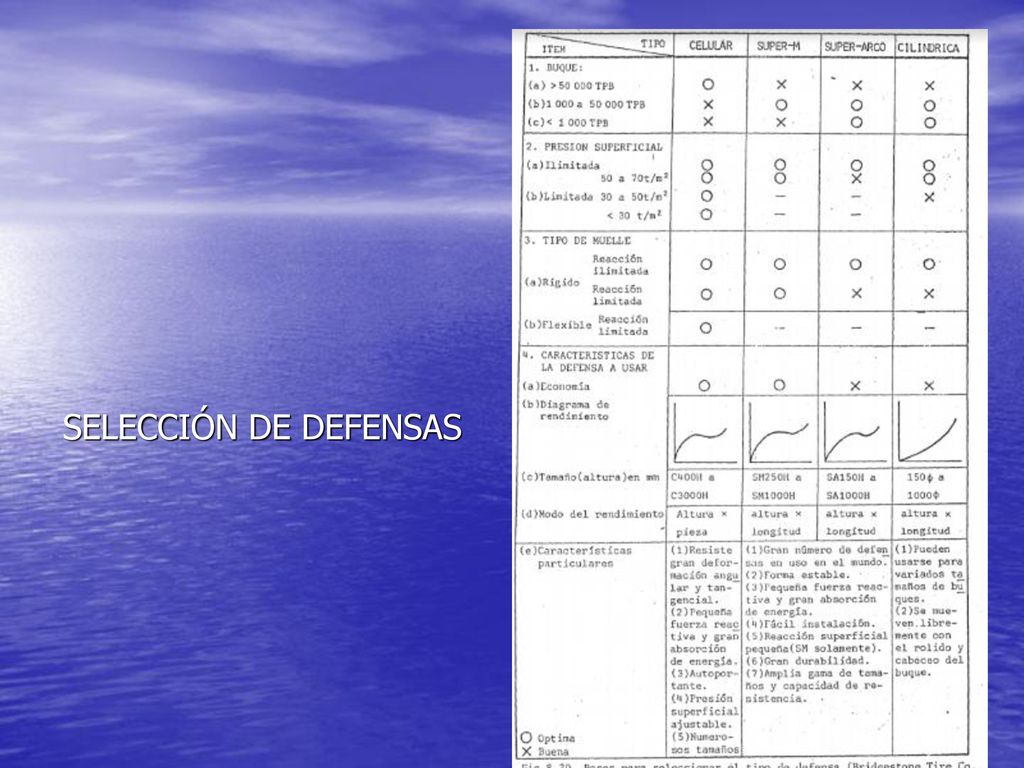

10 SELECCIÓN DE DEFENSAS

11

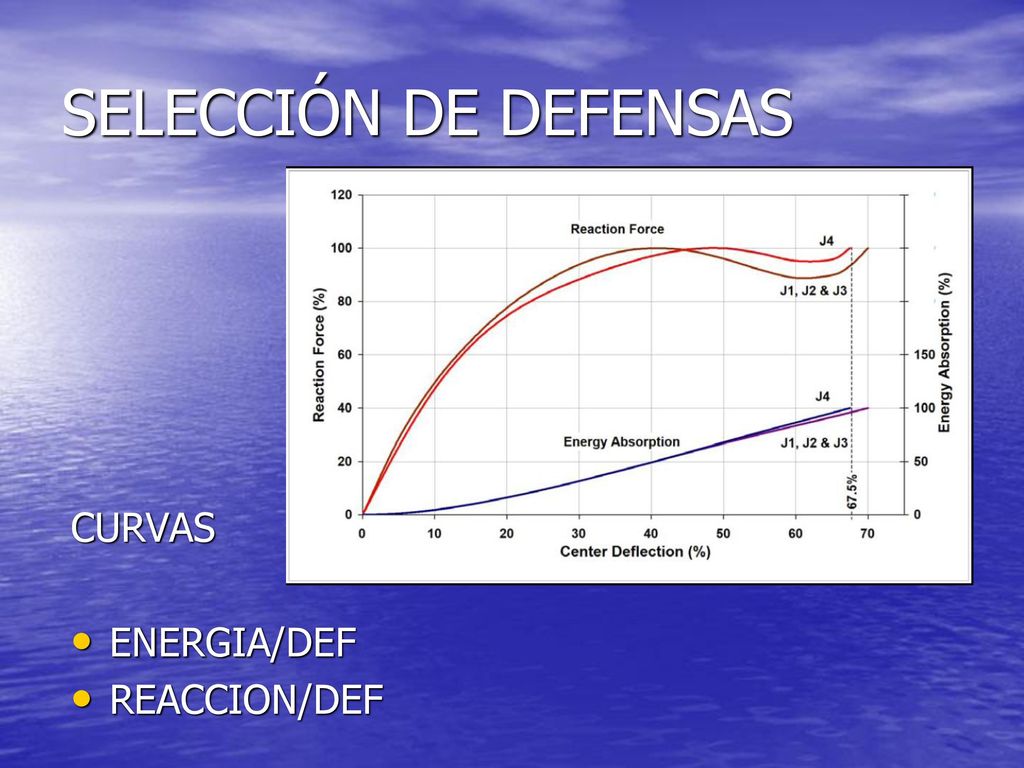

12 SELECCIÓN DE DEFENSAS CURVAS ENERGIA/DEF REACCION/DEF

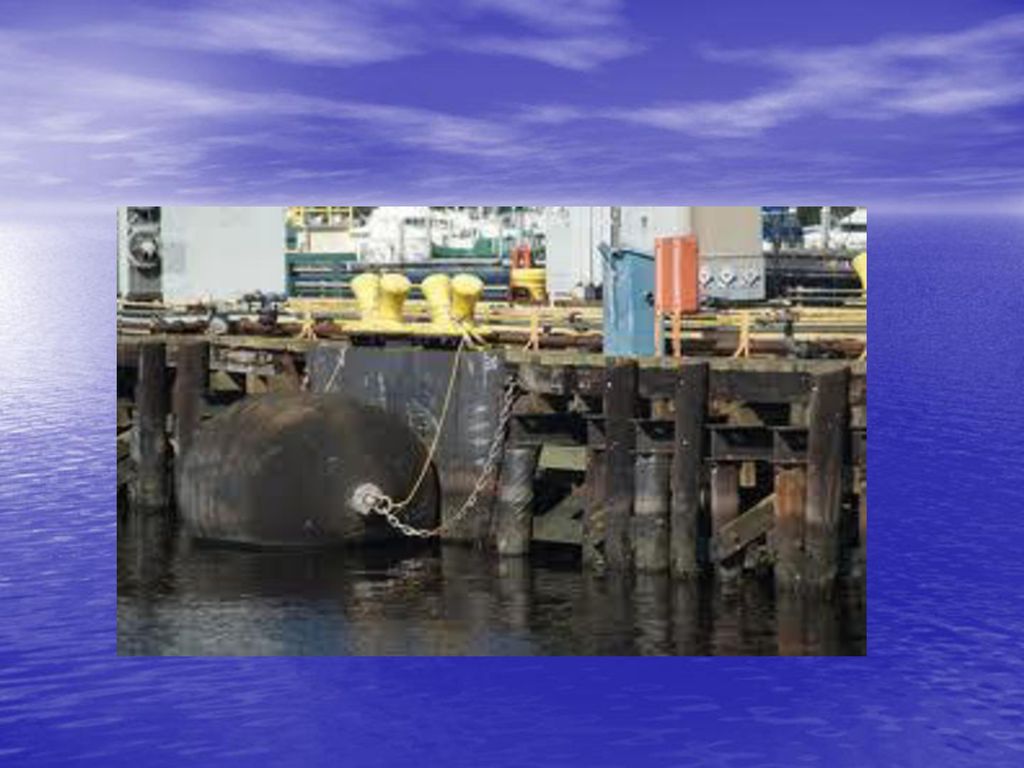

13

14 Cálculo de solicitaciones Acciones horizontales sobre cada pilote
H1 = 0.15 x Ho Mt = H1 x b Hop = Ho /n H1p = H1 /n

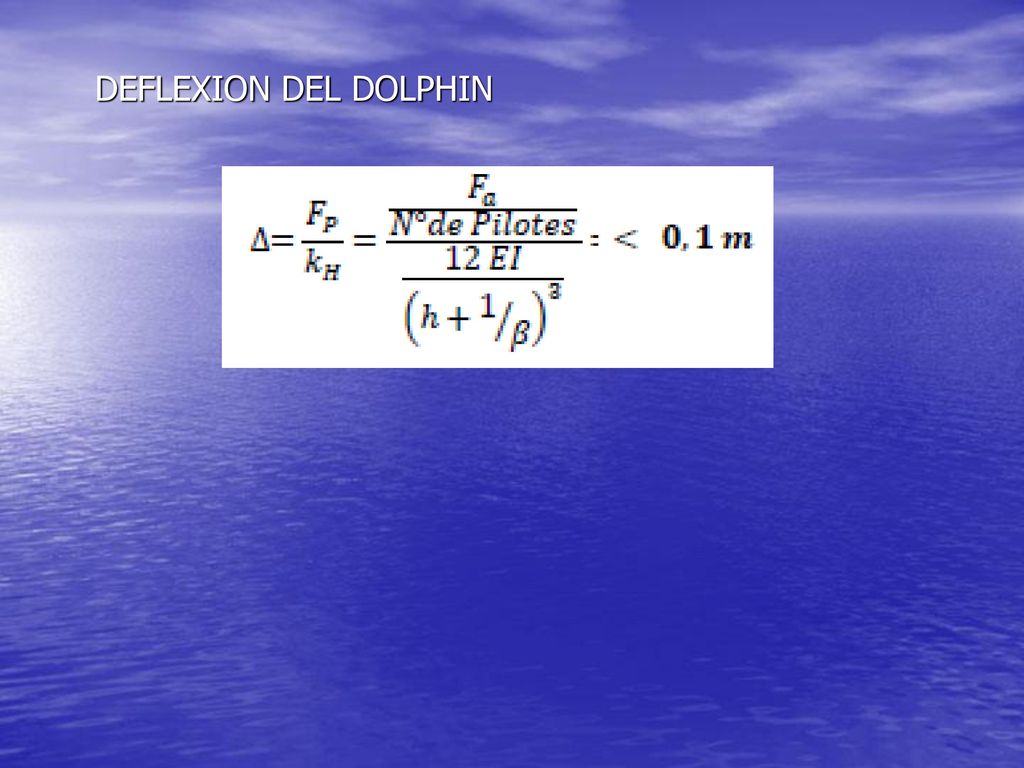

15 DEFLEXION DEL DOLPHIN

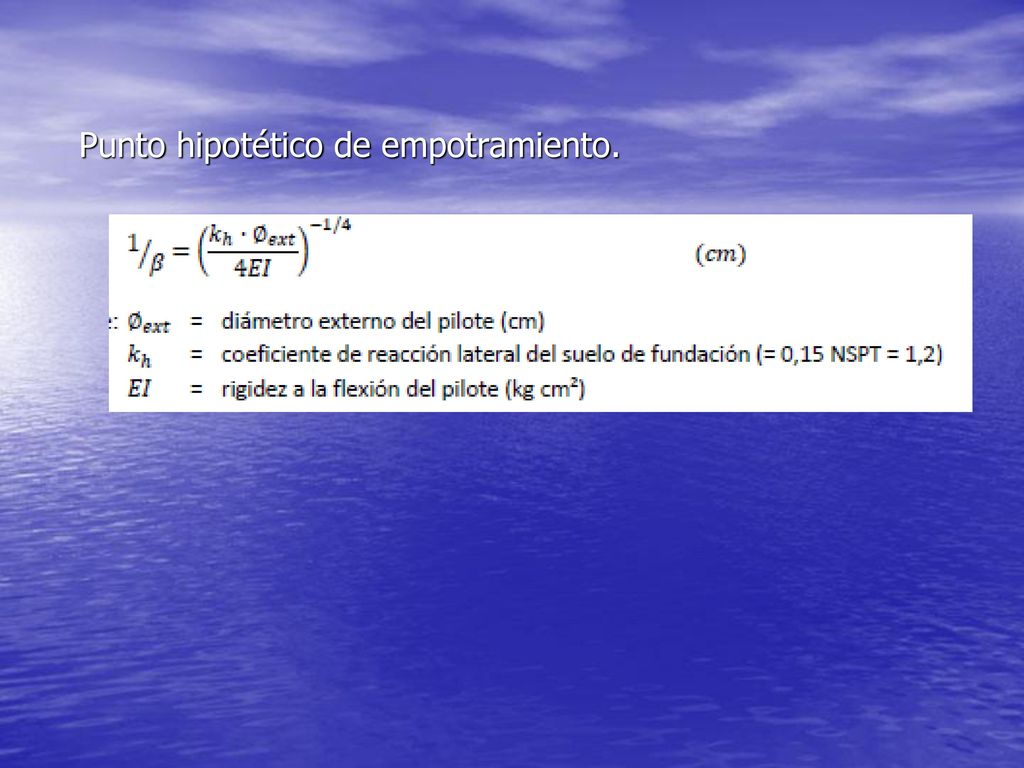

16 Punto hipotético de empotramiento.

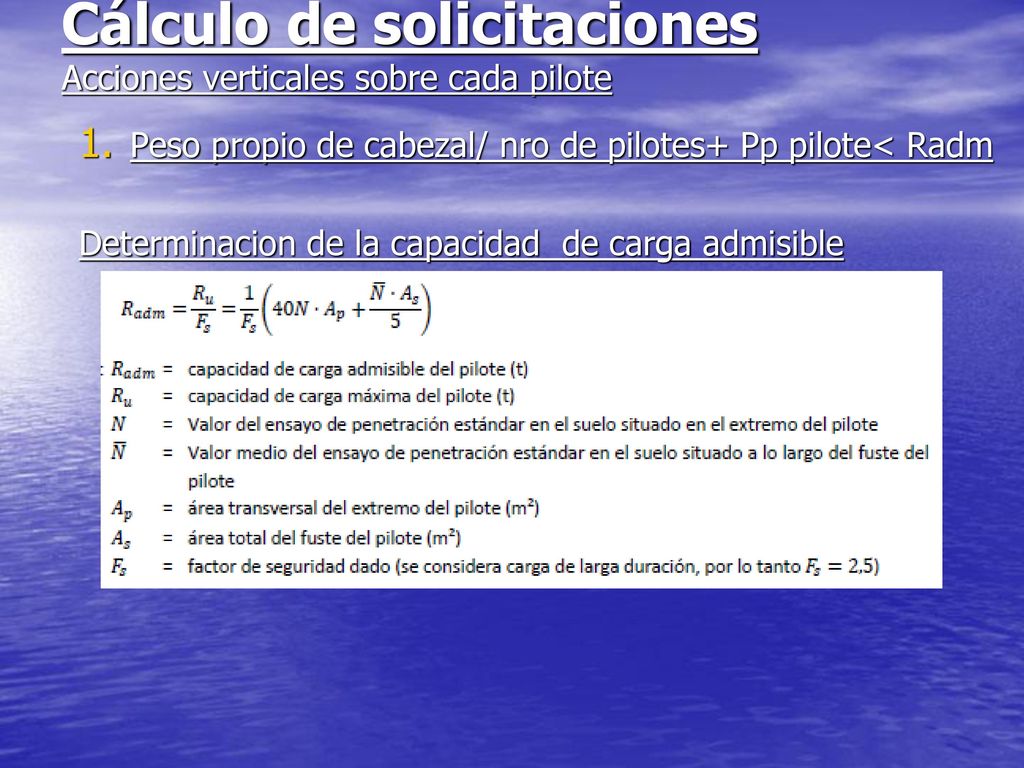

17 Cálculo de solicitaciones Acciones verticales sobre cada pilote
Peso propio de cabezal/ nro de pilotes+ Pp pilote< Radm Determinacion de la capacidad de carga admisible

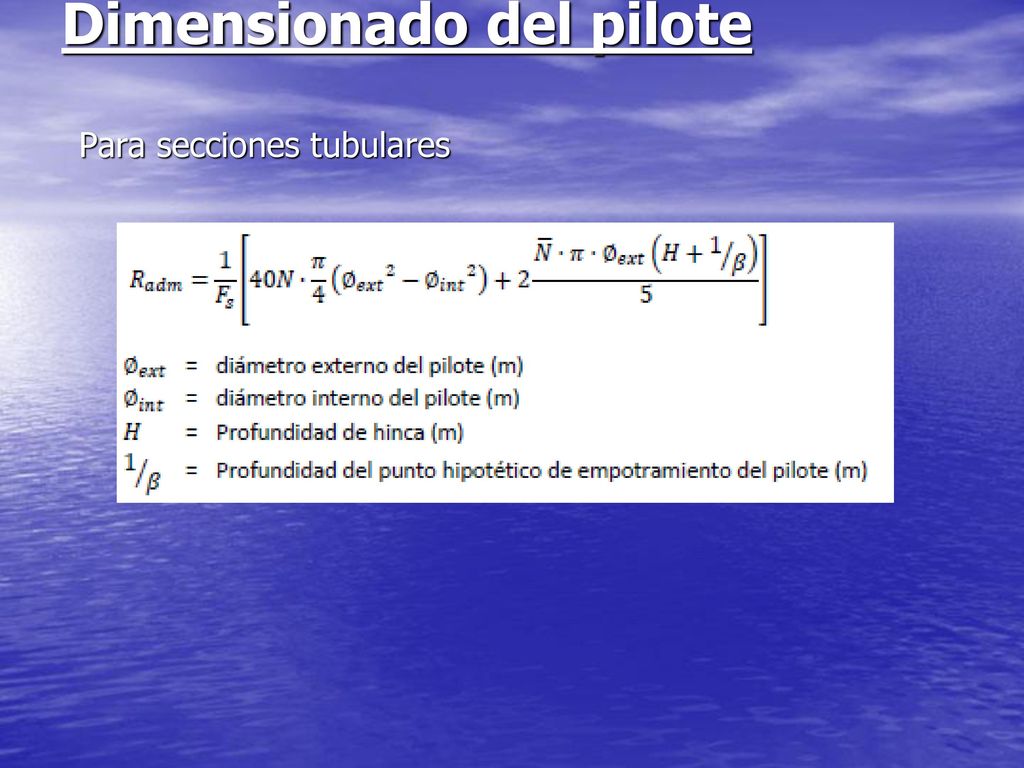

18 Dimensionado del pilote
Para secciones tubulares
