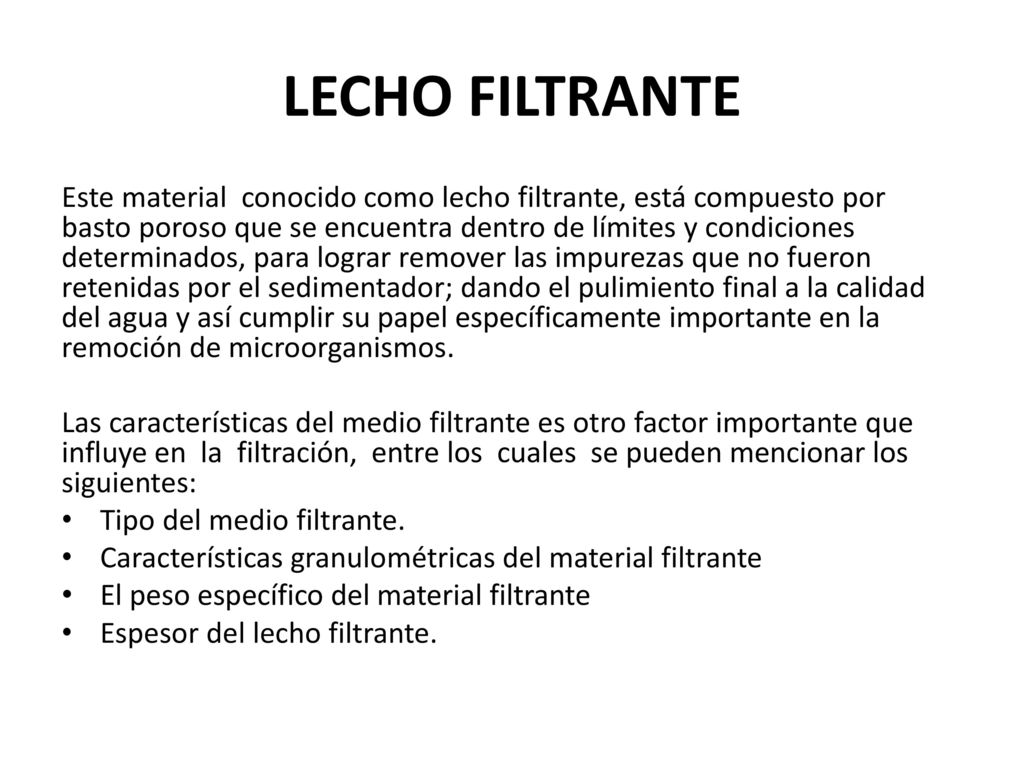

1 LECHO FILTRANTE Este material conocido como lecho filtrante, está compuesto por basto poroso que se encuentra dentro de límites y condiciones determinados, para lograr remover las impurezas que no fueron retenidas por el sedimentador; dando el pulimiento final a la calidad del agua y así cumplir su papel específicamente importante en la remoción de microorganismos. Las características del medio filtrante es otro factor importante que influye en la filtración, entre los cuales se pueden mencionar los siguientes: Tipo del medio filtrante. Características granulométricas del material filtrante El peso específico del material filtrante Espesor del lecho filtrante.

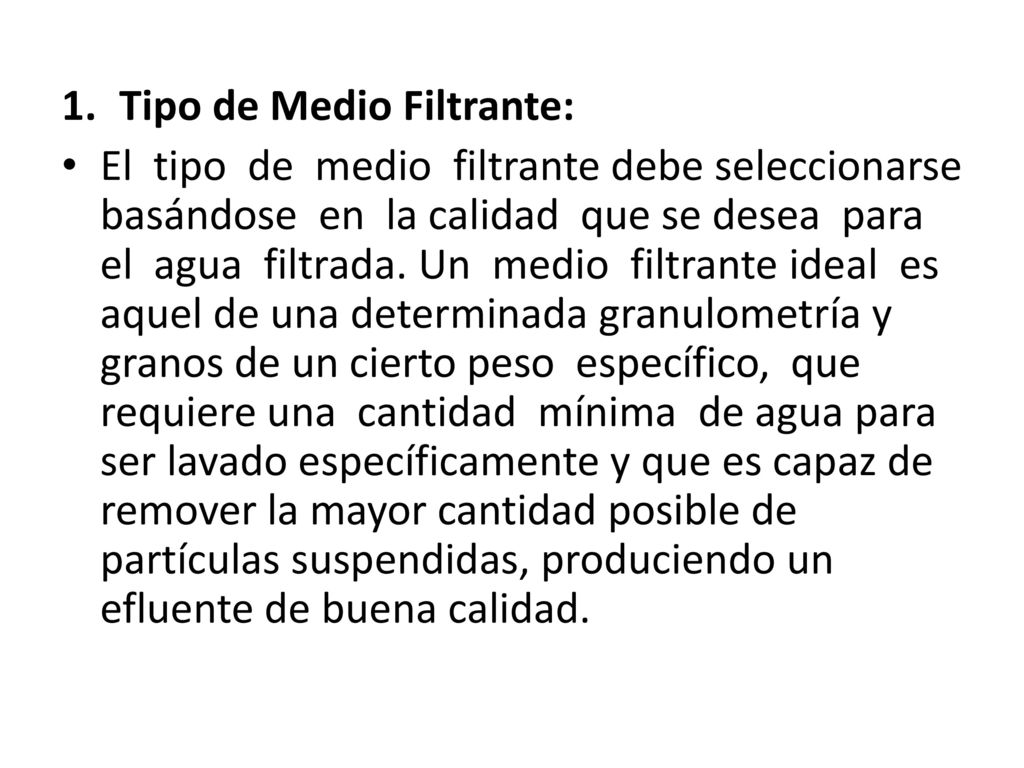

2 Tipo de Medio Filtrante:
El tipo de medio filtrante debe seleccionarse basándose en la calidad que se desea para el agua filtrada. Un medio filtrante ideal es aquel de una determinada granulometría y granos de un cierto peso específico, que requiere una cantidad mínima de agua para ser lavado específicamente y que es capaz de remover la mayor cantidad posible de partículas suspendidas, produciendo un efluente de buena calidad.

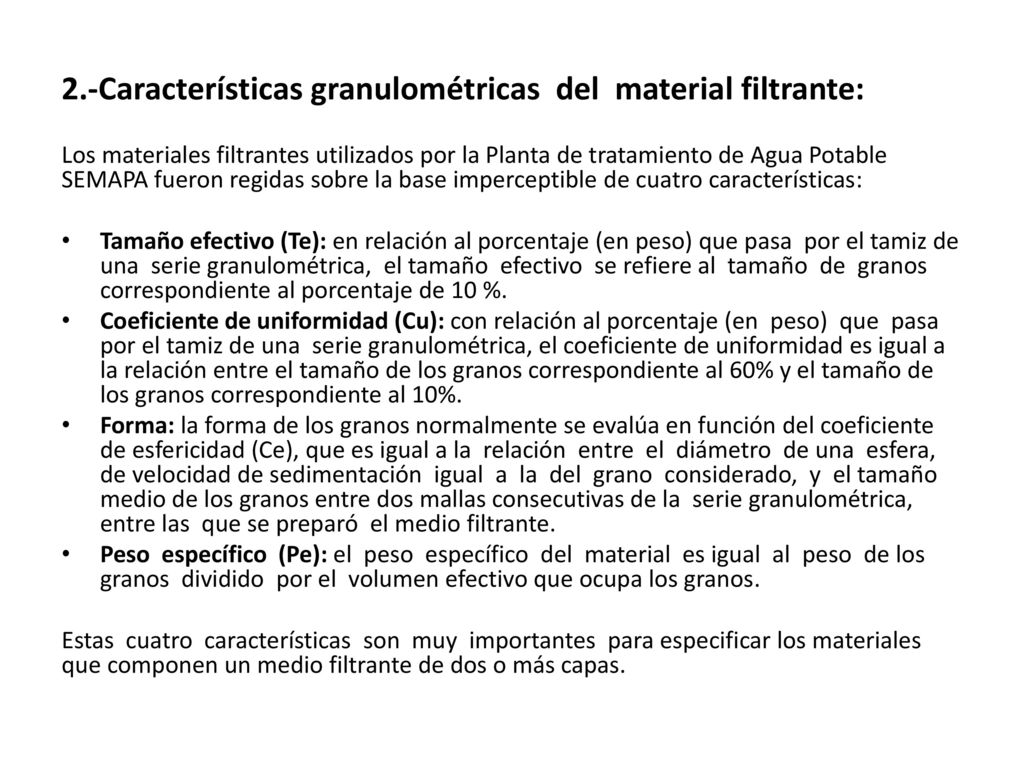

3 2.-Características granulométricas del material filtrante:
Los materiales filtrantes utilizados por la Planta de tratamiento de Agua Potable SEMAPA fueron regidas sobre la base imperceptible de cuatro características: Tamaño efectivo (Te): en relación al porcentaje (en peso) que pasa por el tamiz de una serie granulométrica, el tamaño efectivo se refiere al tamaño de granos correspondiente al porcentaje de 10 %. Coeficiente de uniformidad (Cu): con relación al porcentaje (en peso) que pasa por el tamiz de una serie granulométrica, el coeficiente de uniformidad es igual a la relación entre el tamaño de los granos correspondiente al 60% y el tamaño de los granos correspondiente al 10%. Forma: la forma de los granos normalmente se evalúa en función del coeficiente de esfericidad (Ce), que es igual a la relación entre el diámetro de una esfera, de velocidad de sedimentación igual a la del grano considerado, y el tamaño medio de los granos entre dos mallas consecutivas de la serie granulométrica, entre las que se preparó el medio filtrante. Peso específico (Pe): el peso específico del material es igual al peso de los granos dividido por el volumen efectivo que ocupa los granos. Estas cuatro características son muy importantes para especificar los materiales que componen un medio filtrante de dos o más capas.

4 Material Coeficiente de Esfericidad Peso Especifico (g/cm3)

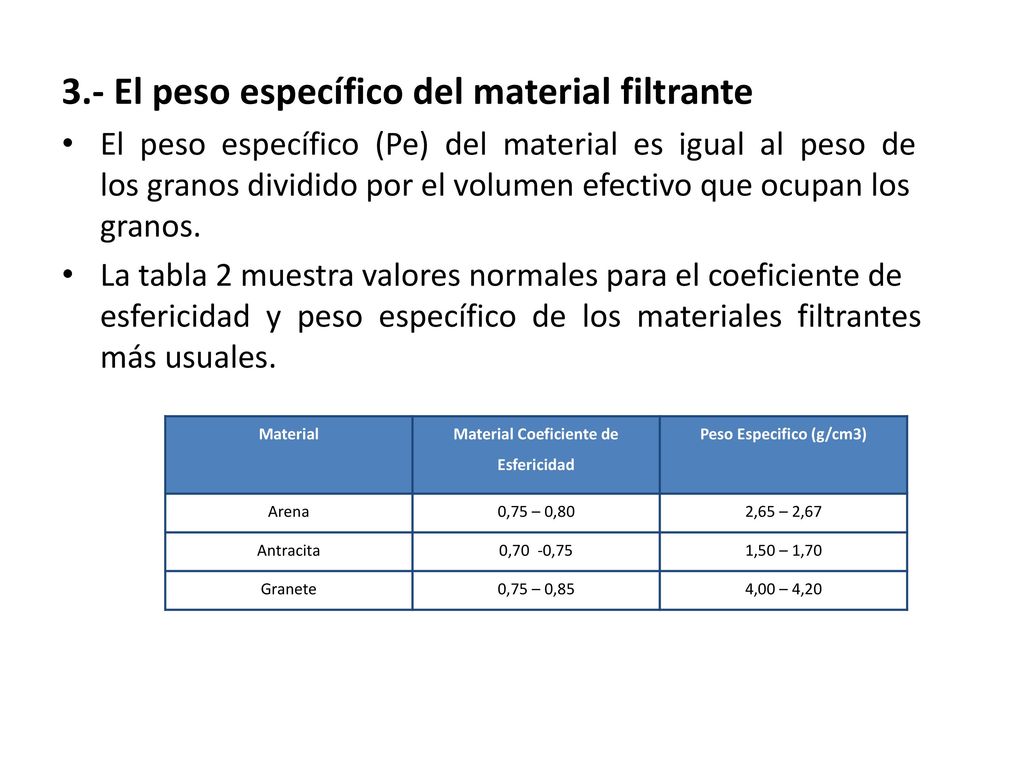

3.- El peso específico del material filtrante El peso específico (Pe) del material es igual al peso de los granos dividido por el volumen efectivo que ocupan los granos. La tabla 2 muestra valores normales para el coeficiente de esfericidad y peso específico de los materiales filtrantes más usuales. Material Material Coeficiente de Esfericidad Peso Especifico (g/cm3) Arena 0,75 – 0,80 2,65 – 2,67 Antracita 0,70 -0,75 1,50 – 1,70 Granete 0,75 – 0,85 4,00 – 4,20

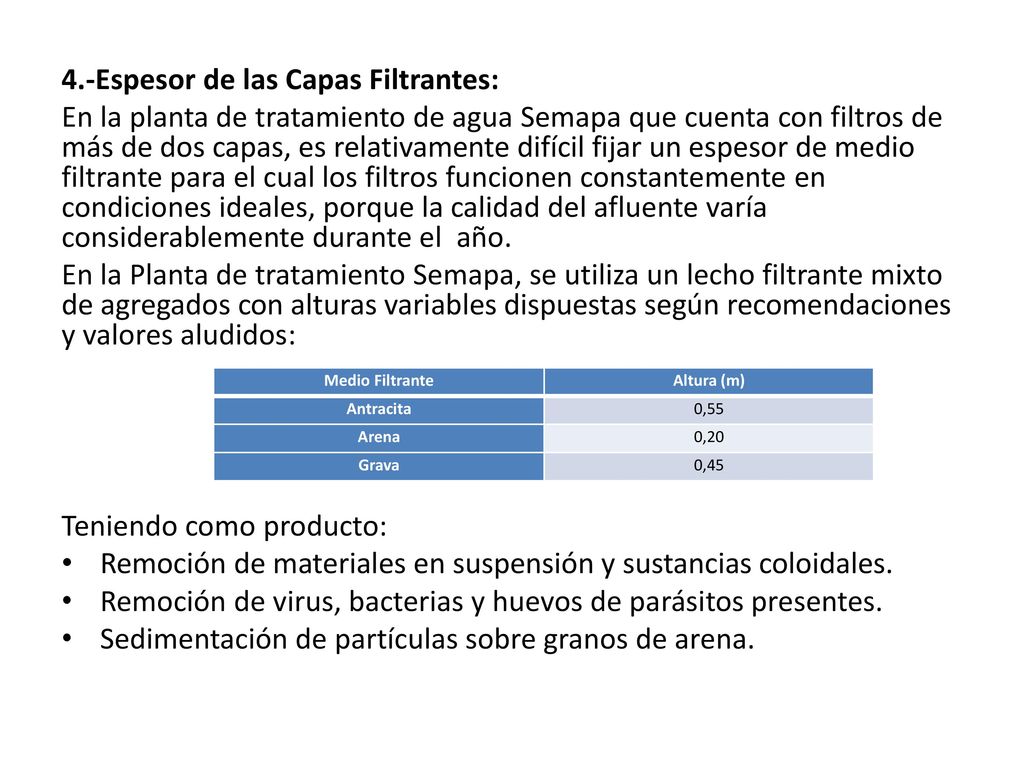

5 4.-Espesor de las Capas Filtrantes:
En la planta de tratamiento de agua Semapa que cuenta con filtros de más de dos capas, es relativamente difícil fijar un espesor de medio filtrante para el cual los filtros funcionen constantemente en condiciones ideales, porque la calidad del afluente varía considerablemente durante el año. En la Planta de tratamiento Semapa, se utiliza un lecho filtrante mixto de agregados con alturas variables dispuestas según recomendaciones y valores aludidos: Teniendo como producto: Remoción de materiales en suspensión y sustancias coloidales. Remoción de virus, bacterias y huevos de parásitos presentes. Sedimentación de partículas sobre granos de arena. Medio Filtrante Altura (m) Antracita 0,55 Arena 0,20 Grava 0,45
