EQUIPO PROFESORES CTS+I

Presentación del tema: "EQUIPO PROFESORES CTS+I"— Transcripción de la presentación:

1 EQUIPO PROFESORES CTS+I
INSTITUCIÓN EDUCATIVA INEM FRANCISCO JOSÉ DE CALDAS SISTEMAS DE PURIFICACIÓN Y PLANTAS DE TRATAMIENTO EQUIPO PROFESORES CTS+I

2 El Agua un compuesto excepcional
Sustancia indispensable para la vida de las plantas, los animales y el hombre. Solvente universal por excelencia, debido a su estructura química.

3 Ciclo del agua

4

5 Condensación Actividad sugerida Trabaja junto a un compañero:
¿Qué le falta a este diagrama para estar completo? ¿Qué le pasaría al mar si continuamente ocurriera solo evaporación del agua del mar y precipitación desde las nubes a la tierra?

6 Actividad sugerida Dejar un vaso de agua, con una marca del nivel, durante un par de días a temperatura ambiente. ¿Qué ocurre con el nivel de agua? ¿Se mantiene o cambia? Enuncia y explica situaciones de la vida cotidiana donde se presenten los fenómenos de evaporación, condensación y destilación.

7 CLASES DE AGUAS Agua pura. Agua cruda. Agua contaminada.
Agua superficial. Agua subterránea. Agua dura. Debe someterse a un proceso de ablandamiento. Hay tres formas: Con carbonato de sodio: CaSO4 + Na2CO CaCO Na2SO4 Con calgón (Hexametafosfato de sodio) Ca+2 + P6O Ca2(P6O18)2- Intercambio de iones Tratamiento con zeolita (Silicato doble de sodio y aluminio) NaAlSi2O6 + Ca Ca(AlSi2O6)2 + Na+ Agua potable.

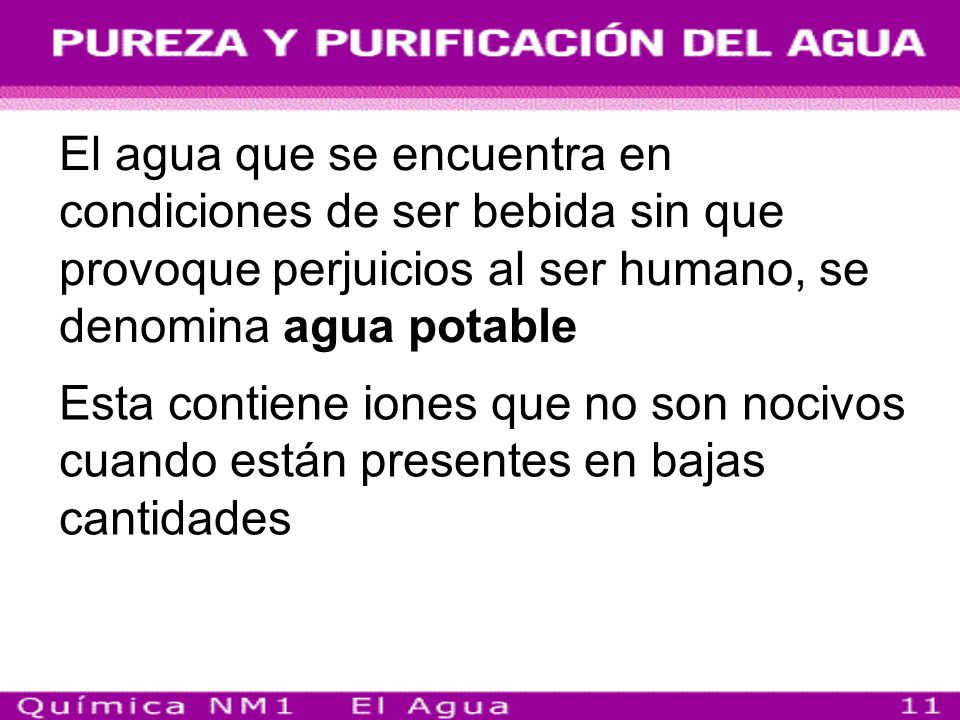

8 El agua que se encuentra en condiciones de ser bebida sin que provoque perjuicios al ser humano, se denomina agua potable Esta contiene iones que no son nocivos cuando están presentes en bajas cantidades

9 Características del agua potable:
No debe tener sales en proporciones mayores de 5g/l. Estar bien aireada, fresca e inodora. Debe ser insípida e incolora. Debe tener oxígeno en disolución. Estar libre de materia orgánica en putrefacción. Estar libre de sustancias nitrogenadas.

10

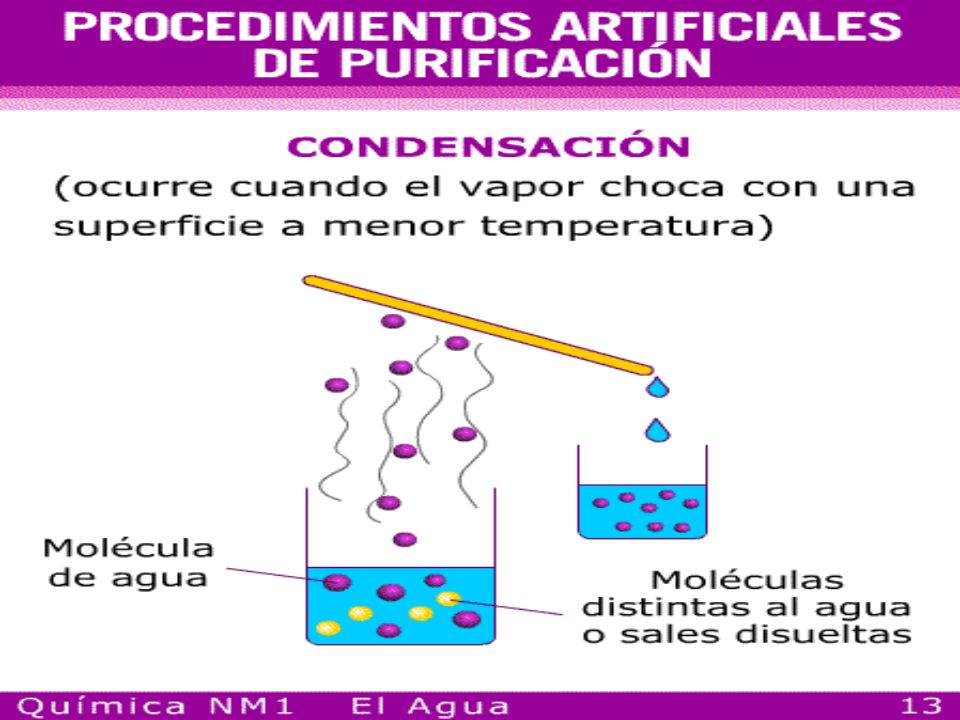

11

12

13

14 PLANTAS DE TRATAMIENTO
Conjunto de estructuras, equipos y materiales necesarios para acondicionar el agua produciendo en ella cambios físicos, químicos y bacteriológicos apta para el consumo humano. Entre ellas están las plantas convencionales que son unidades de tratamiento dispuestas en forma secuencial.

15 Actividad sugerida Averiguar de donde proviene el agua que se consume en tu ciudad y también donde se ubica la planta que trata el agua para hacerla potable. 1.      ¿Por qué al agua potable se le agrega cloro para eliminar los microorganismos? 2.      ¿Qué ventajas presenta el agua potable tratada con cloro respecto al agua sin tratamiento? 3.      Mencionar desventajas sobre el uso de agua con cloro.

16 Potabilización Procesos de la potabilización del agua:
Aireación (elimina gas carbónico y sustancias volátiles) Conducción Aforo (mide la cantidad de agua l/seg para dosificar la cantidad de sustancias químicas que deben aplicarse)

17 ETAPAS PARA LA POTABILIZACIÓN DEL AGUA
TAMIZADO FLOCULACIÓN: Se agregan cristales de alumbre y cal apagada para eliminar del agua partículas en suspensión. Al2(SO4) Ca(0H) Al(OH) CaSO4 3. SEDIMENTACIÓN FILTRACIÓN CLORACIÓN TRATAMIENTO ADICIONAL OPTATIVO: AIREACIÓN AJUSTE DE pH FLUORACIÓN

18 FILTRACIÓN Paso del agua a través de un medio poroso para eliminar las partículas suspendidas como limo, arcilla, algas, bacterias, virus y coloides que no sedimentaron. FILTRO Estructura con un medio poroso consistente en capas interpuestas de grava, arena y antracita por donde pasa el agua sedimentada en forma ascendente o descendente, dejando retenido en el medio filtrante las partículas que no se removieron en el sedimentado.

19 PLANTA DE PURIFICACIÓN DE AGUA MUNICIPAL

20 ETAPAS EN UNA PLANTA DE TRATAMIENTO DE AGUAS NEGRAS
Tamizado y eliminación de cascajo. Sedimentación primaria. Aireación. Sedimentación final. Desinfección. Optativo (ajuste de pH)

21 TRATAMIENTO PRIMARIO DE AGUAS NEGRAS

22 TRATAMIENTO SECUNDARIO DE AGUAS NEGRAS

23 RESUMEN DE MÉTODOS DE TRATAMIENTO DE AGUAS RESIDUALES
COSTO MATERIAL ELIMINADO PORCENTAJE DE ELIMINACIÓN PRIMARIOS Sedimentación Bajo Sust. Orgánicas disueltas 25-40 Sólidos suspendidos 40-70 SECUNDARIOS Filtros de goteo Moderado 80-95 70-92 Lodos activados 85-95 AVANZADOS (Terciarios) Lecho de carbón con reg. 90-98 Intercambio iónico Alto Nitratos y fosfatos 80-92 Precipitación química Fosfatos 88-95 Filtrado 50-90 Ósmosis inversa Muy alto Sólidos disueltos 65-95 Electrodiálisis 10-40 Destilación Extremadamente alto

24 Agua: Ríos de vida, mares de penas
Gracias …
