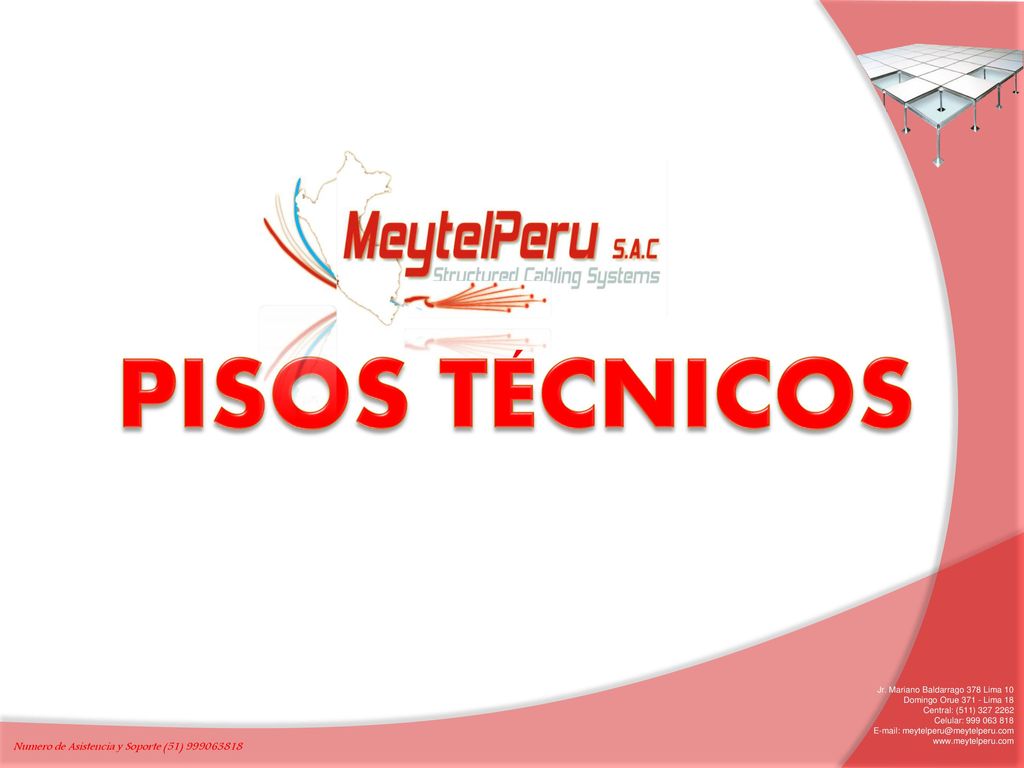

1 PISOS TECNICOS ´ Numero de Asistencia y Soporte (51) 999063818
Jr. Mariano Baldarrago 378 Lima 10 Domingo Orue Lima 18 Central: (511) Celular: Numero de Asistencia y Soporte (51)

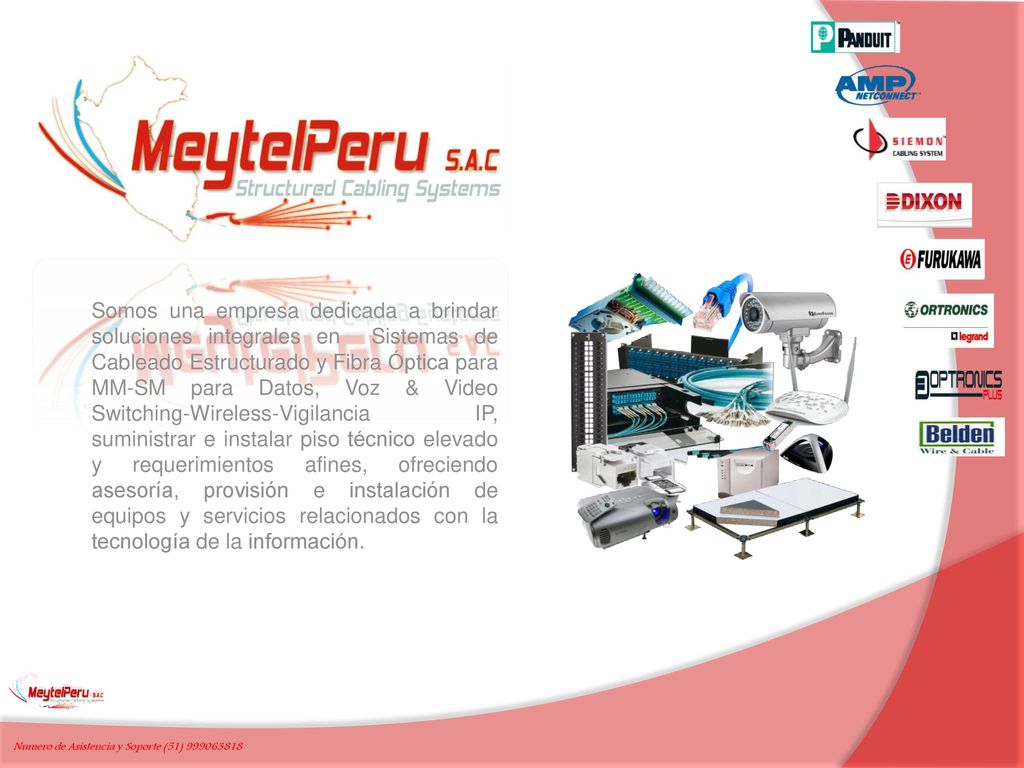

2 Somos una empresa dedicada a brindar soluciones integrales en Sistemas de Cableado Estructurado y Fibra Óptica para MM-SM para Datos, Voz & Video Switching-Wireless-Vigilancia IP, suministrar e instalar piso técnico elevado y requerimientos afines, ofreciendo asesoría, provisión e instalación de equipos y servicios relacionados con la tecnología de la información. Numero de Asistencia y Soporte (51)

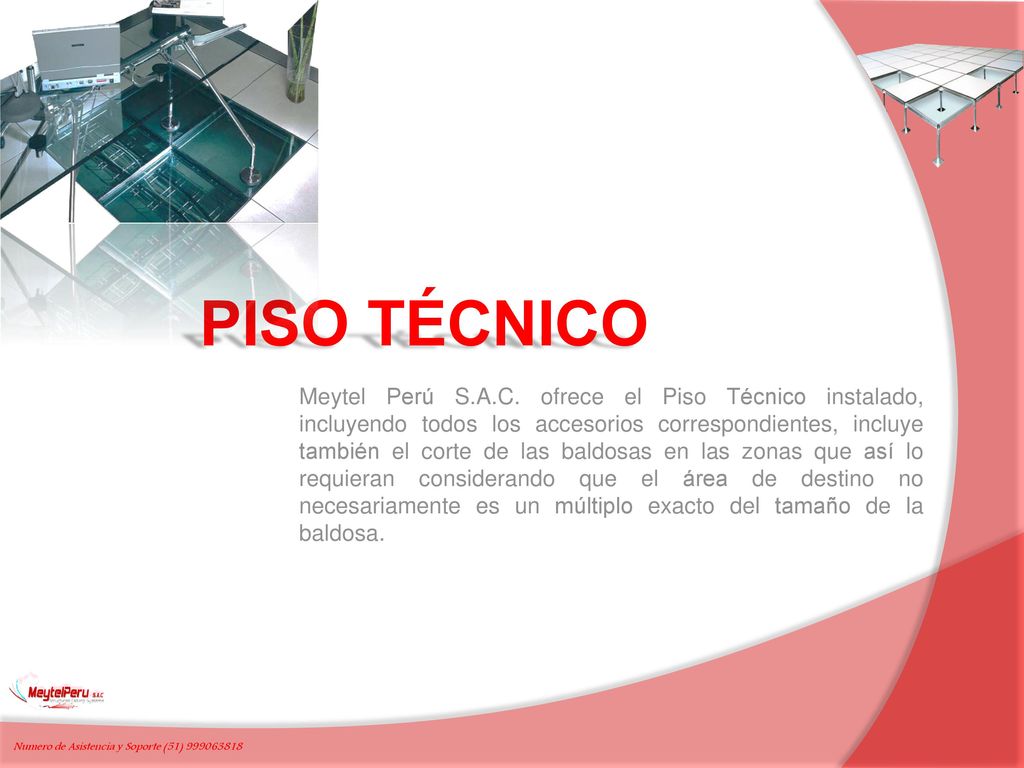

3 PISO TÉCNICO Meytel Perú S.A.C. ofrece el Piso Técnico instalado, incluyendo todos los accesorios correspondientes, incluye también el corte de las baldosas en las zonas que así lo requieran considerando que el área de destino no necesariamente es un múltiplo exacto del tamaño de la baldosa. Numero de Asistencia y Soporte (51)

4 ¿Dónde se instala un piso técnico?
Actualmente los suelos técnicos se han convertido en un elemento indispensable en cualquier espacio de trabajo. Los avances tecnológicos en el mundo empresarial obligan a éstos a continuos cambios. El uso de grandes entramados de cables de datos o electricidad, requiere de un suelo técnico para su ocultación y protección que, además, facilite su modificación en caso de ampliación o avería, guardando una estética inmejorable en centros de control, bancos, oficinas, hospitales, casinos, hoteles, etc. Numero de Asistencia y Soporte (51)

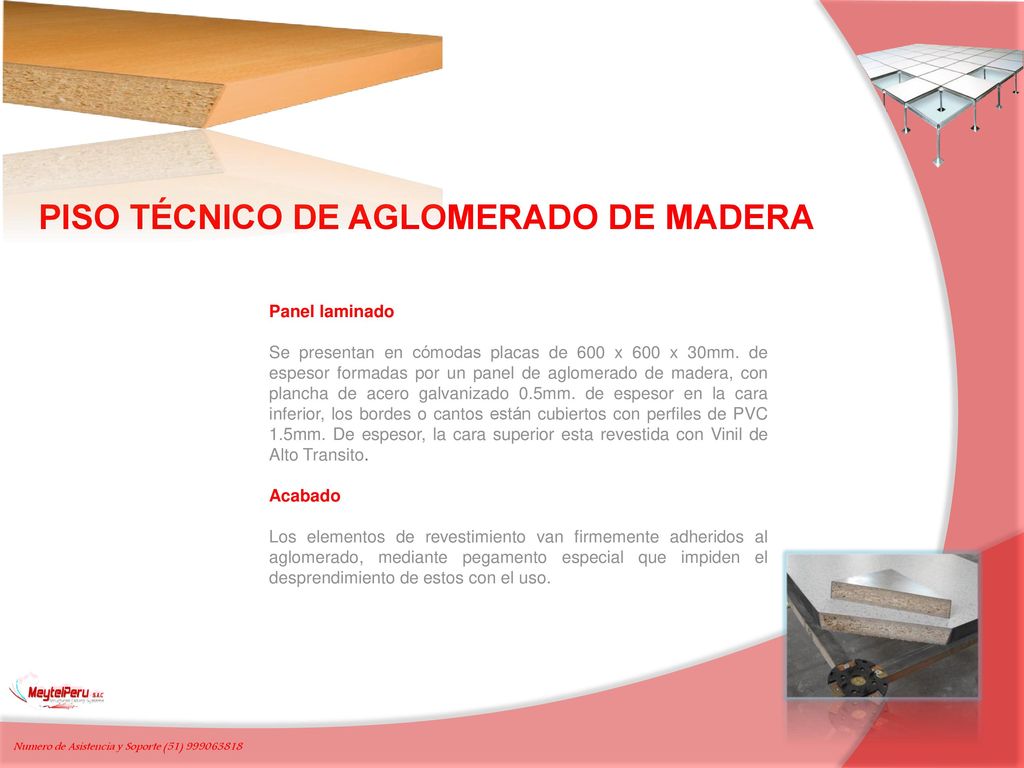

5 PISO TÉCNICO DE AGLOMERADO DE MADERA
Panel laminado Se presentan en cómodas placas de 600 x 600 x 30mm. de espesor formadas por un panel de aglomerado de madera, con plancha de acero galvanizado 0.5mm. de espesor en la cara inferior, los bordes o cantos están cubiertos con perfiles de PVC 1.5mm. De espesor, la cara superior esta revestida con Vinil de Alto Transito. Acabado Los elementos de revestimiento van firmemente adheridos al aglomerado, mediante pegamento especial que impiden el desprendimiento de estos con el uso. Numero de Asistencia y Soporte (51)

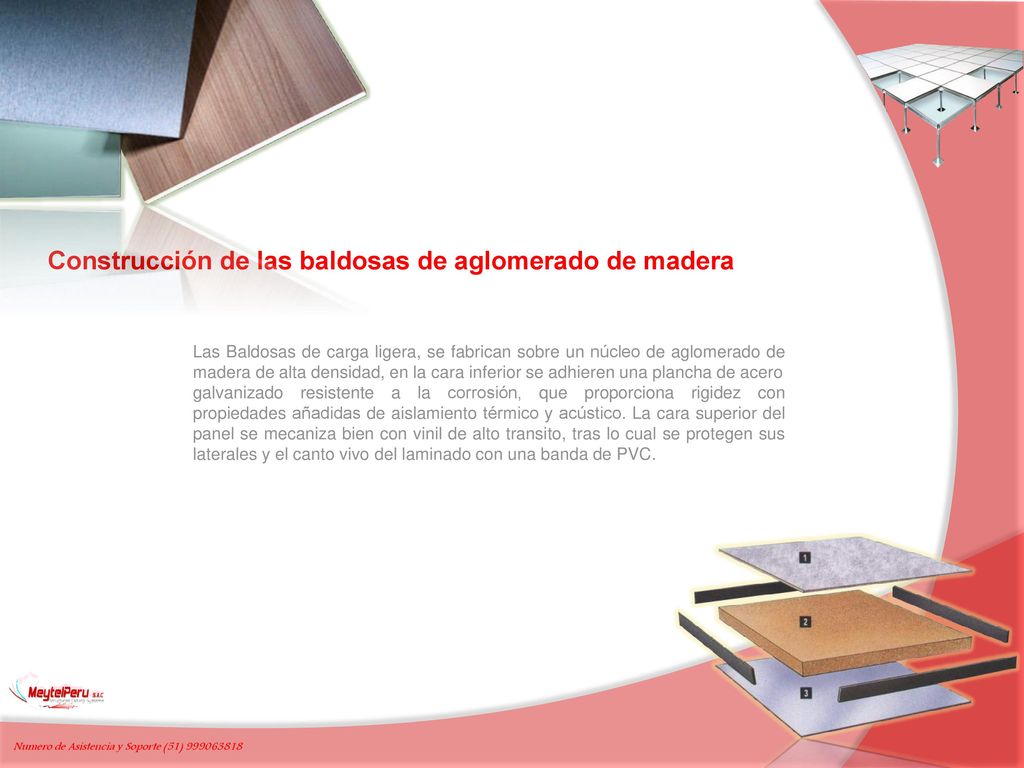

6 Construcción de las baldosas de aglomerado de madera
Las Baldosas de carga ligera, se fabrican sobre un núcleo de aglomerado de madera de alta densidad, en la cara inferior se adhieren una plancha de acero galvanizado resistente a la corrosión, que proporciona rigidez con propiedades añadidas de aislamiento térmico y acústico. La cara superior del panel se mecaniza bien con vinil de alto transito, tras lo cual se protegen sus laterales y el canto vivo del laminado con una banda de PVC. Numero de Asistencia y Soporte (51)

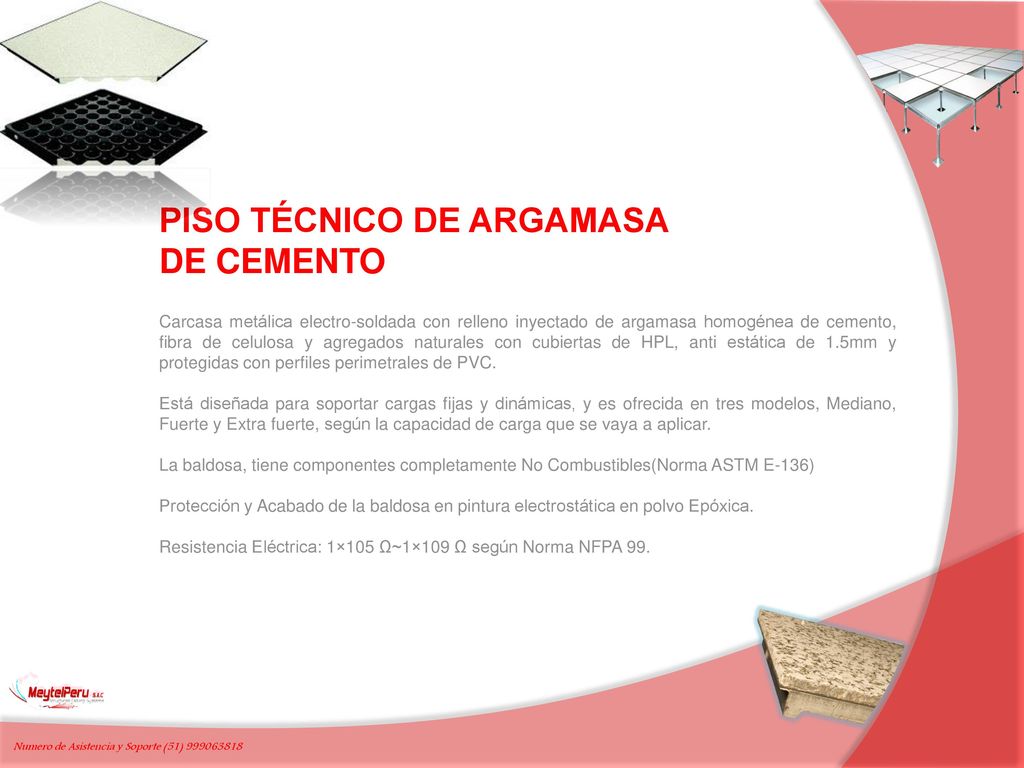

7 PISO TÉCNICO DE ARGAMASA DE CEMENTO
Carcasa metálica electro-soldada con relleno inyectado de argamasa homogénea de cemento, fibra de celulosa y agregados naturales con cubiertas de HPL, anti estática de 1.5mm y protegidas con perfiles perimetrales de PVC. Está diseñada para soportar cargas fijas y dinámicas, y es ofrecida en tres modelos, Mediano, Fuerte y Extra fuerte, según la capacidad de carga que se vaya a aplicar. La baldosa, tiene componentes completamente No Combustibles(Norma ASTM E-136) Protección y Acabado de la baldosa en pintura electrostática en polvo Epóxica. Resistencia Eléctrica: 1×105 Ω~1×109 Ω según Norma NFPA 99. Numero de Asistencia y Soporte (51)

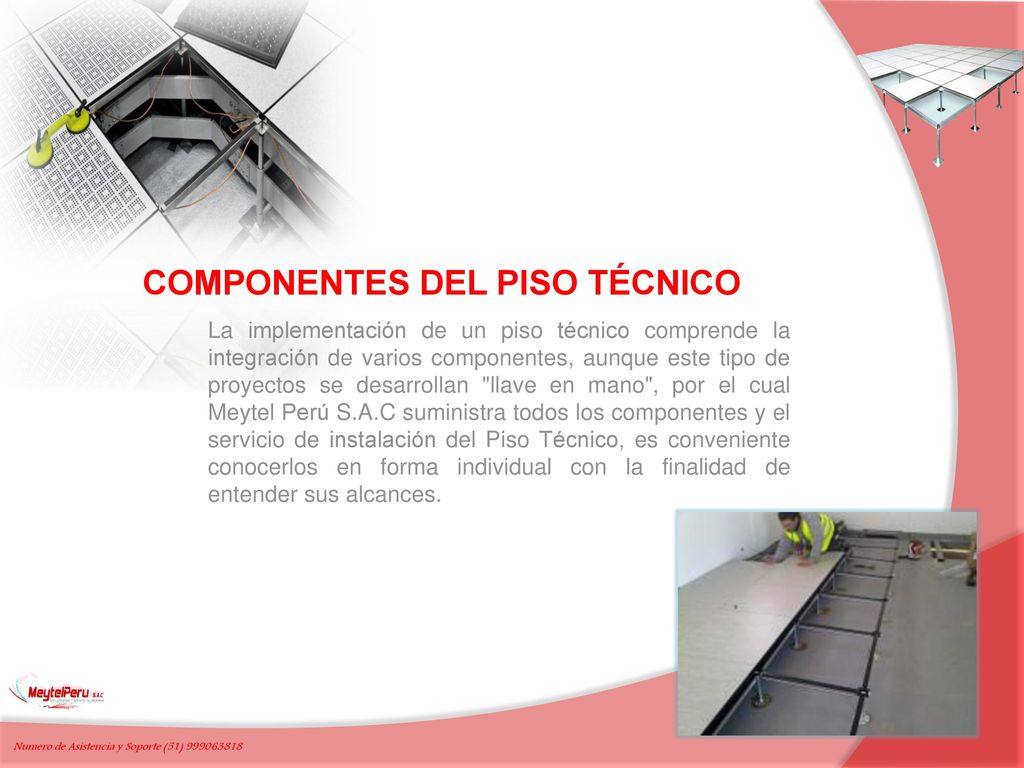

8 COMPONENTES DEL PISO TÉCNICO
La implementación de un piso técnico comprende la integración de varios componentes, aunque este tipo de proyectos se desarrollan "llave en mano", por el cual Meytel Perú S.A.C suministra todos los componentes y el servicio de instalación del Piso Técnico, es conveniente conocerlos en forma individual con la finalidad de entender sus alcances. Numero de Asistencia y Soporte (51)

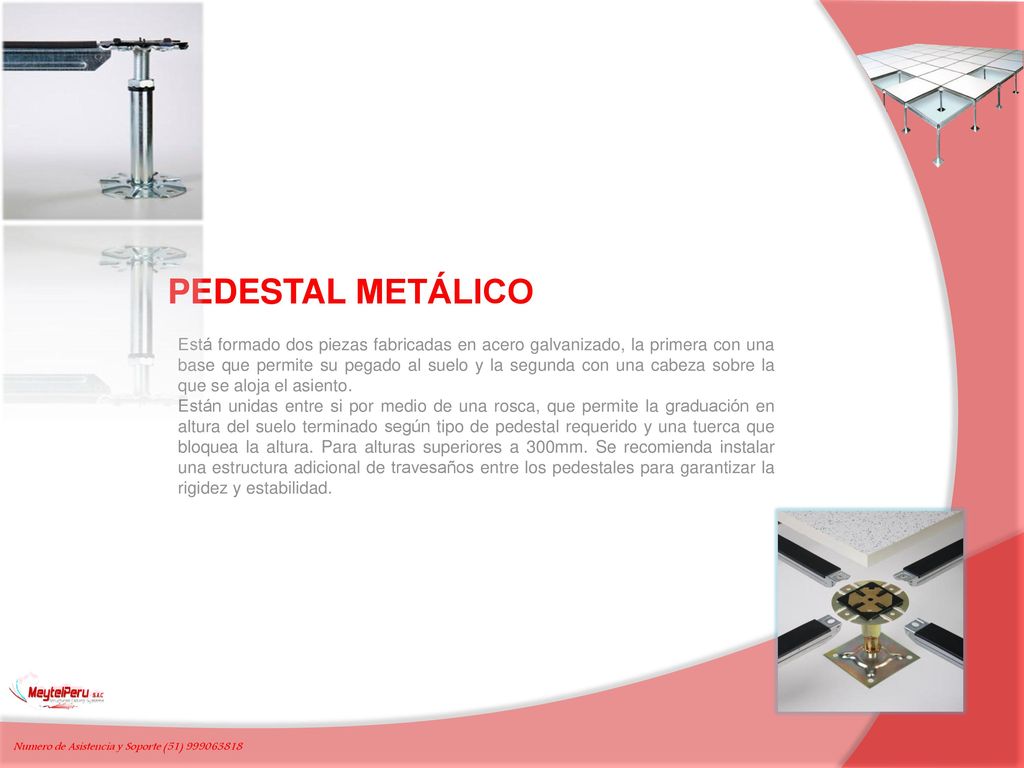

9 PEDESTAL METÁLICO Está formado dos piezas fabricadas en acero galvanizado, la primera con una base que permite su pegado al suelo y la segunda con una cabeza sobre la que se aloja el asiento. Están unidas entre si por medio de una rosca, que permite la graduación en altura del suelo terminado según tipo de pedestal requerido y una tuerca que bloquea la altura. Para alturas superiores a 300mm. Se recomienda instalar una estructura adicional de travesaños entre los pedestales para garantizar la rigidez y estabilidad. Numero de Asistencia y Soporte (51)

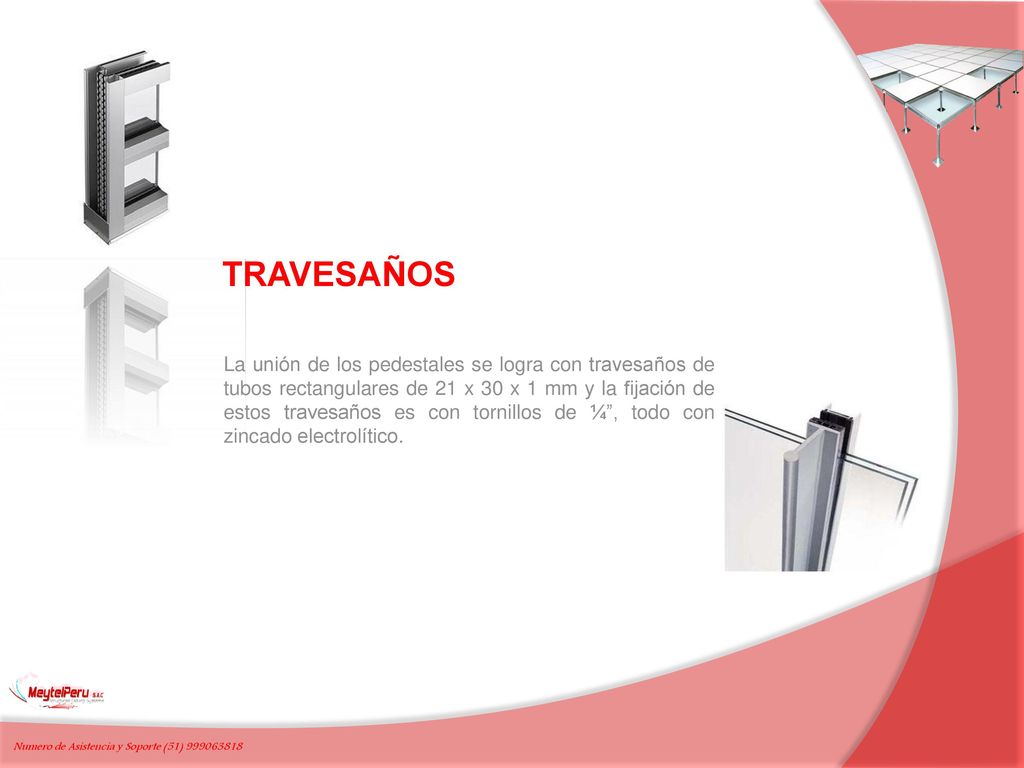

10 TRAVESAÑOS La unión de los pedestales se logra con travesaños de tubos rectangulares de 21 x 30 x 1 mm y la fijación de estos travesaños es con tornillos de ¼”, todo con zincado electrolítico. Numero de Asistencia y Soporte (51)

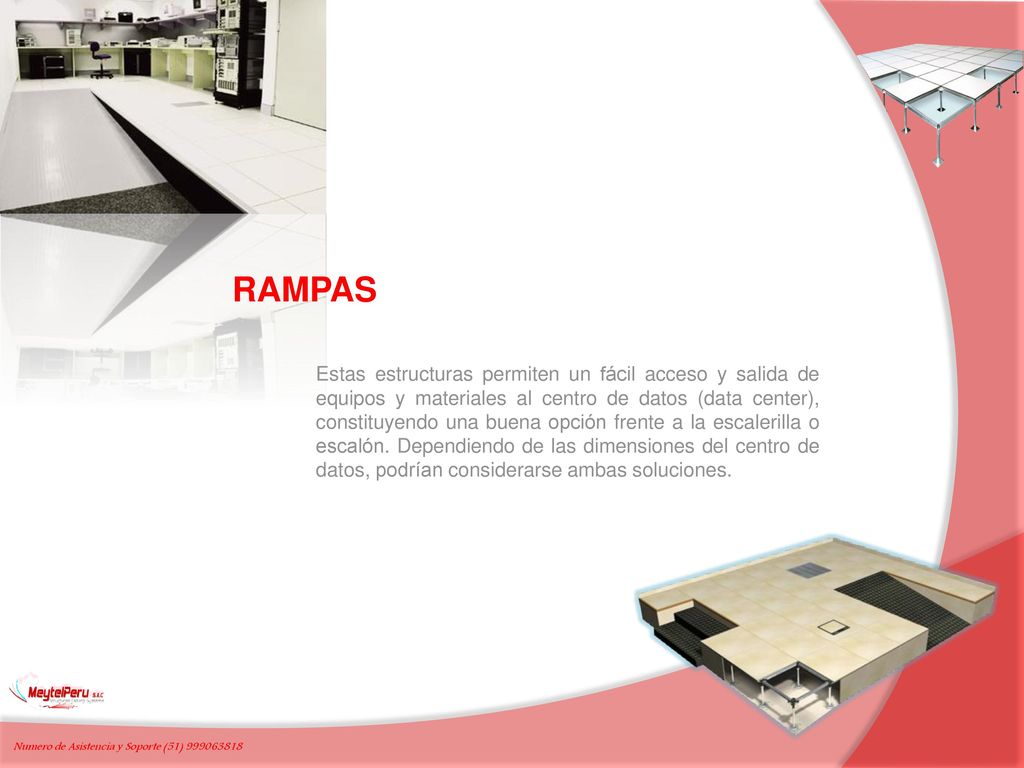

11 RAMPAS Estas estructuras permiten un fácil acceso y salida de equipos y materiales al centro de datos (data center), constituyendo una buena opción frente a la escalerilla o escalón. Dependiendo de las dimensiones del centro de datos, podrían considerarse ambas soluciones. Numero de Asistencia y Soporte (51)

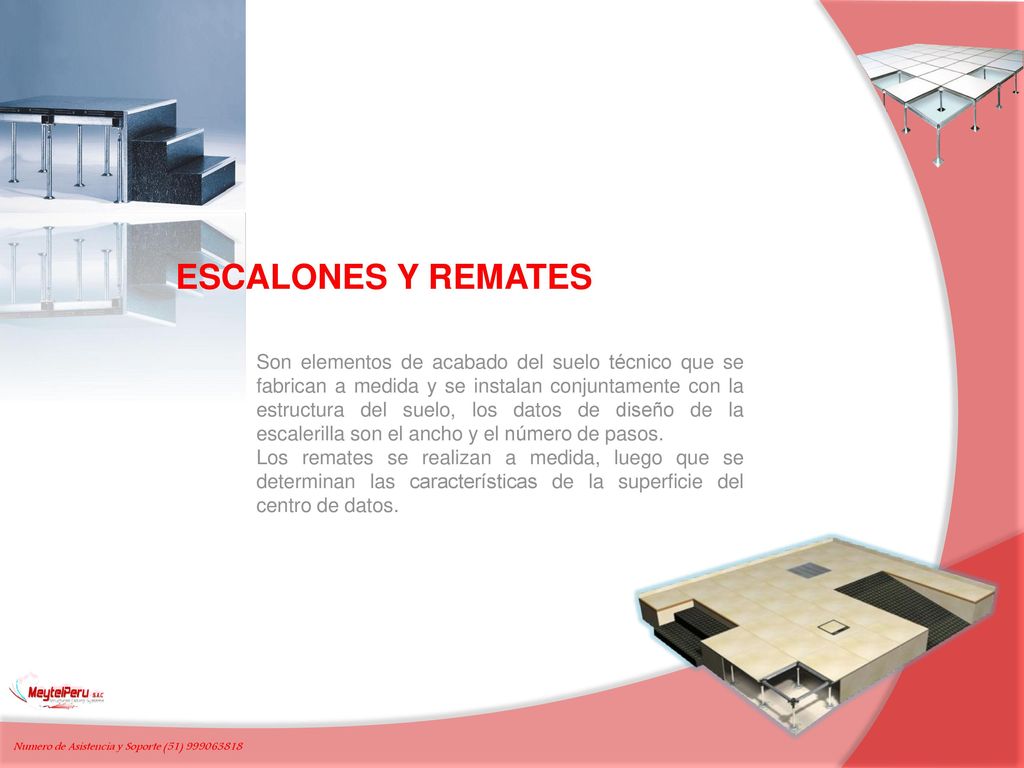

12 ESCALONES Y REMATES Son elementos de acabado del suelo técnico que se fabrican a medida y se instalan conjuntamente con la estructura del suelo, los datos de diseño de la escalerilla son el ancho y el número de pasos. Los remates se realizan a medida, luego que se determinan las características de la superficie del centro de datos. Numero de Asistencia y Soporte (51)

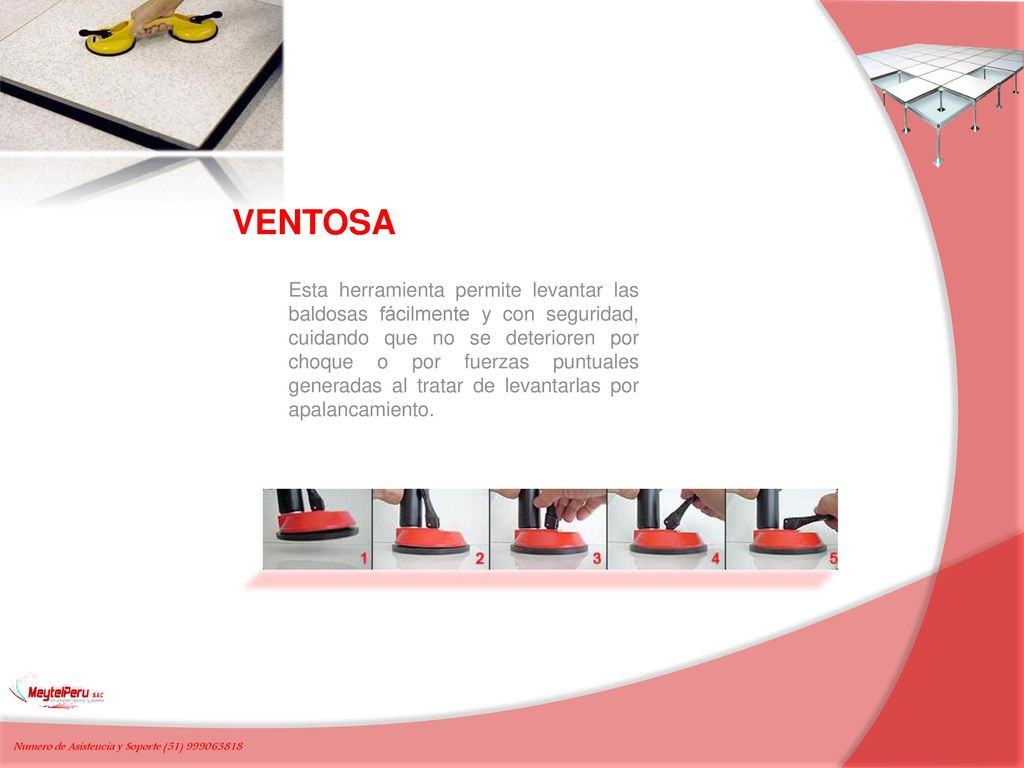

13 VENTOSA Esta herramienta permite levantar las baldosas fácilmente y con seguridad, cuidando que no se deterioren por choque o por fuerzas puntuales generadas al tratar de levantarlas por apalancamiento. Numero de Asistencia y Soporte (51)

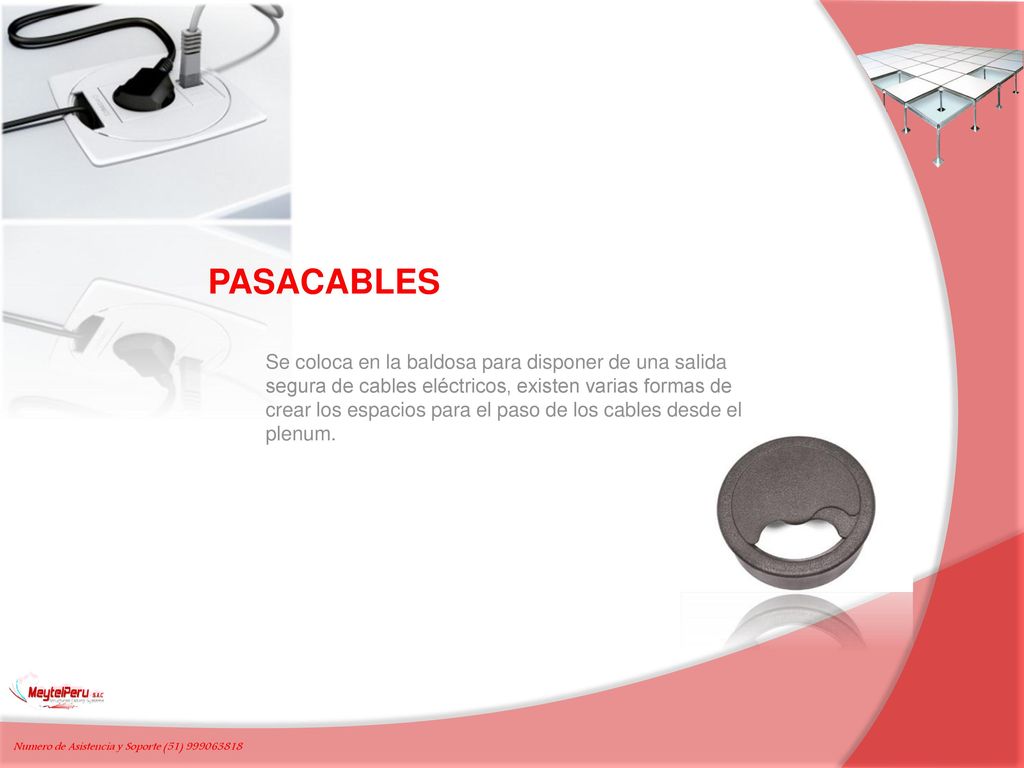

14 PASACABLES Se coloca en la baldosa para disponer de una salida segura de cables eléctricos, existen varias formas de crear los espacios para el paso de los cables desde el plenum. Numero de Asistencia y Soporte (51)

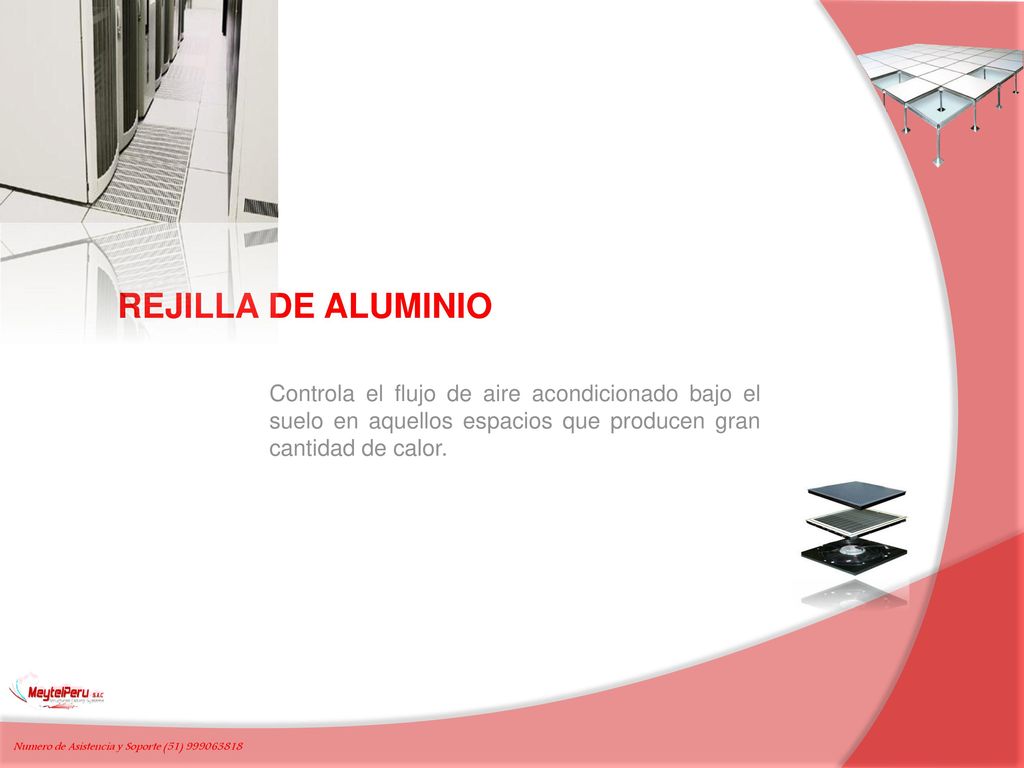

15 REJILLA DE ALUMINIO Controla el flujo de aire acondicionado bajo el suelo en aquellos espacios que producen gran cantidad de calor. Numero de Asistencia y Soporte (51)

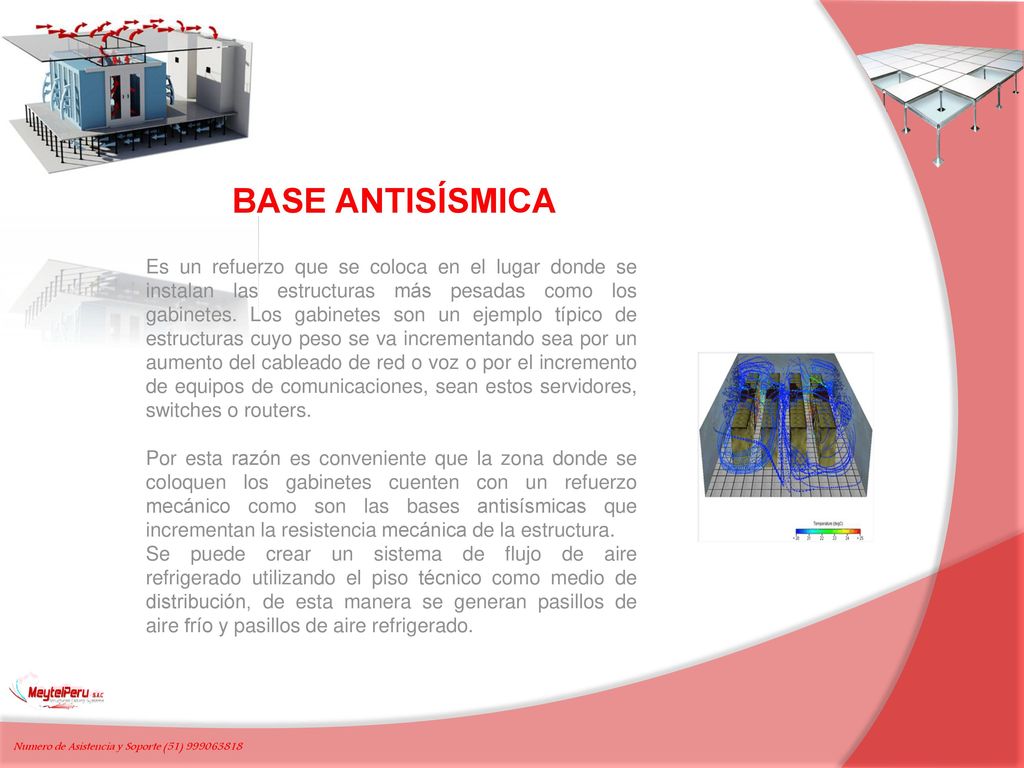

16 BASE ANTISÍSMICA Es un refuerzo que se coloca en el lugar donde se instalan las estructuras más pesadas como los gabinetes. Los gabinetes son un ejemplo típico de estructuras cuyo peso se va incrementando sea por un aumento del cableado de red o voz o por el incremento de equipos de comunicaciones, sean estos servidores, switches o routers. Por esta razón es conveniente que la zona donde se coloquen los gabinetes cuenten con un refuerzo mecánico como son las bases antisísmicas que incrementan la resistencia mecánica de la estructura. Se puede crear un sistema de flujo de aire refrigerado utilizando el piso técnico como medio de distribución, de esta manera se generan pasillos de aire frío y pasillos de aire refrigerado. Numero de Asistencia y Soporte (51)
