FIBER SYSTEM OPTICUBE ASOMEP PLANTA EXTERNA.

Presentación del tema: "FIBER SYSTEM OPTICUBE ASOMEP PLANTA EXTERNA."— Transcripción de la presentación:

1 FIBER SYSTEM OPTICUBE ASOMEP PLANTA EXTERNA

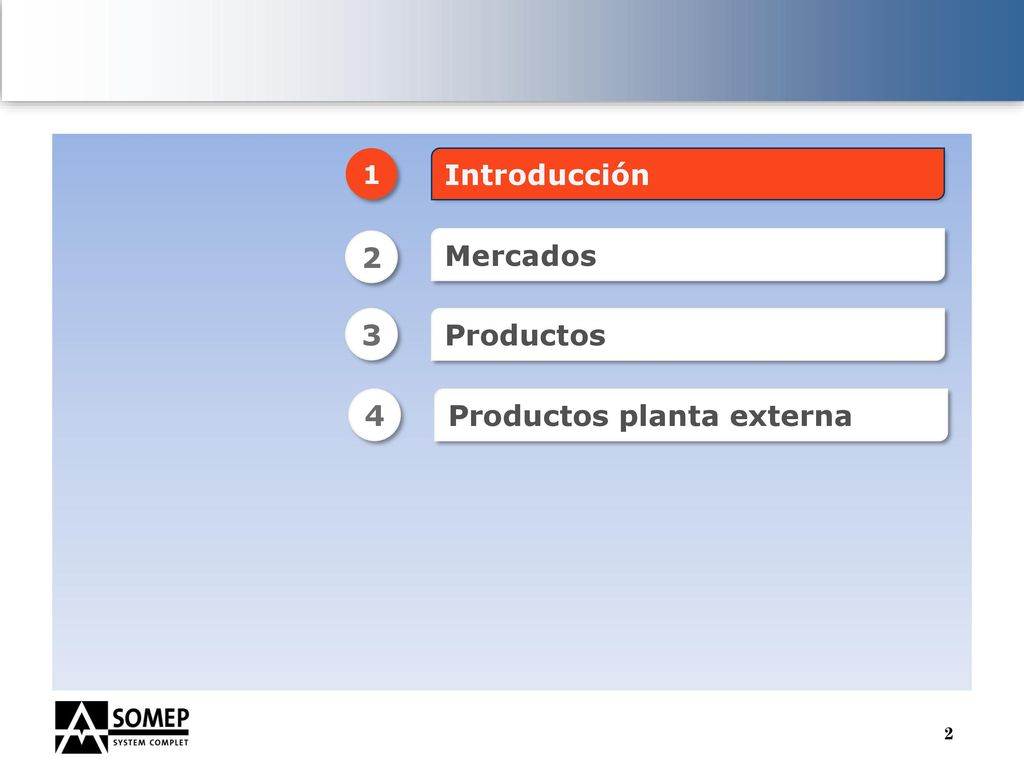

2 Productos planta externa
1 Introducción 2 Mercados 3 Productos 4 Productos planta externa

3 Fiber System Opticube Presentación
Fiber System Opticube es un gama de productos para soluciones de planta externa en redes de fibra óptica.

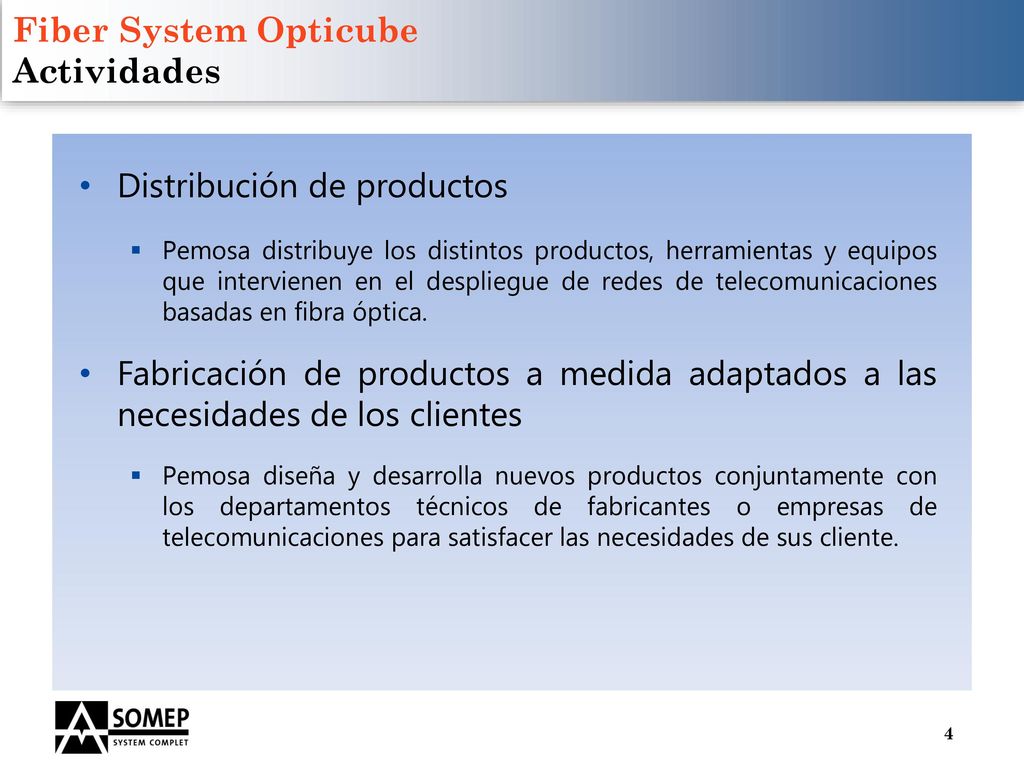

4 Fiber System Opticube Actividades
Distribución de productos Pemosa distribuye los distintos productos, herramientas y equipos que intervienen en el despliegue de redes de telecomunicaciones basadas en fibra óptica. Fabricación de productos a medida adaptados a las necesidades de los clientes Pemosa diseña y desarrolla nuevos productos conjuntamente con los departamentos técnicos de fabricantes o empresas de telecomunicaciones para satisfacer las necesidades de sus cliente.

5 Productos planta externa
1 Introducción 2 Mercados 3 Productos 4 Productos planta externa

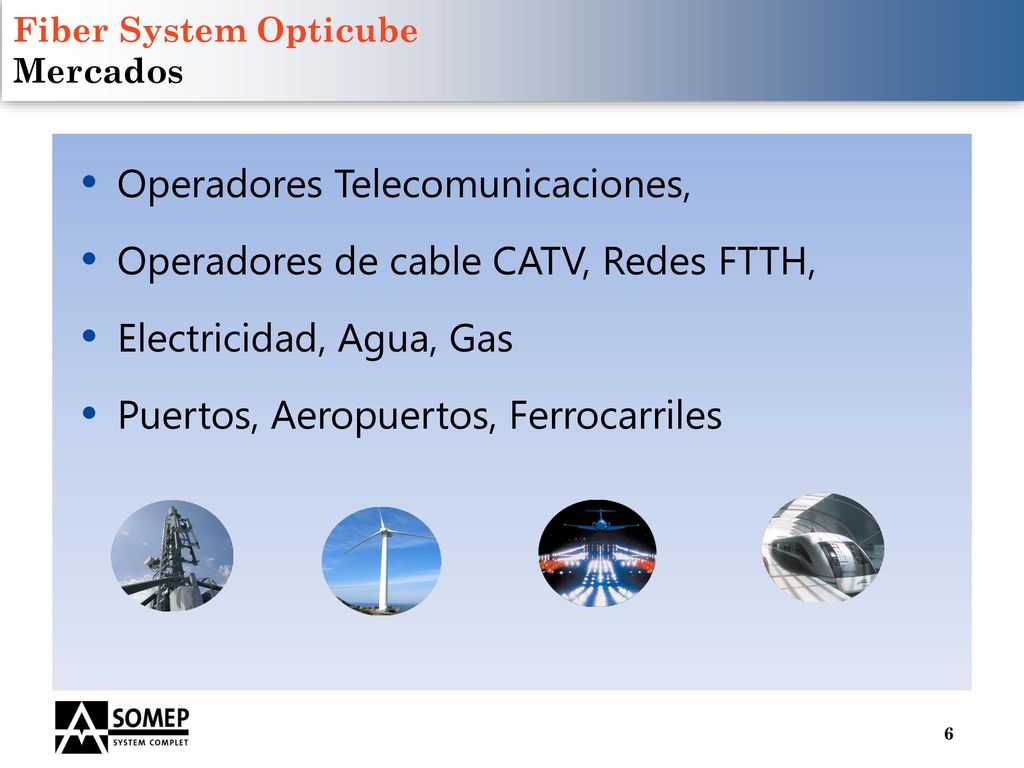

6 Fiber System Opticube Mercados
Operadores Telecomunicaciones, Operadores de cable CATV, Redes FTTH, Electricidad, Agua, Gas Puertos, Aeropuertos, Ferrocarriles

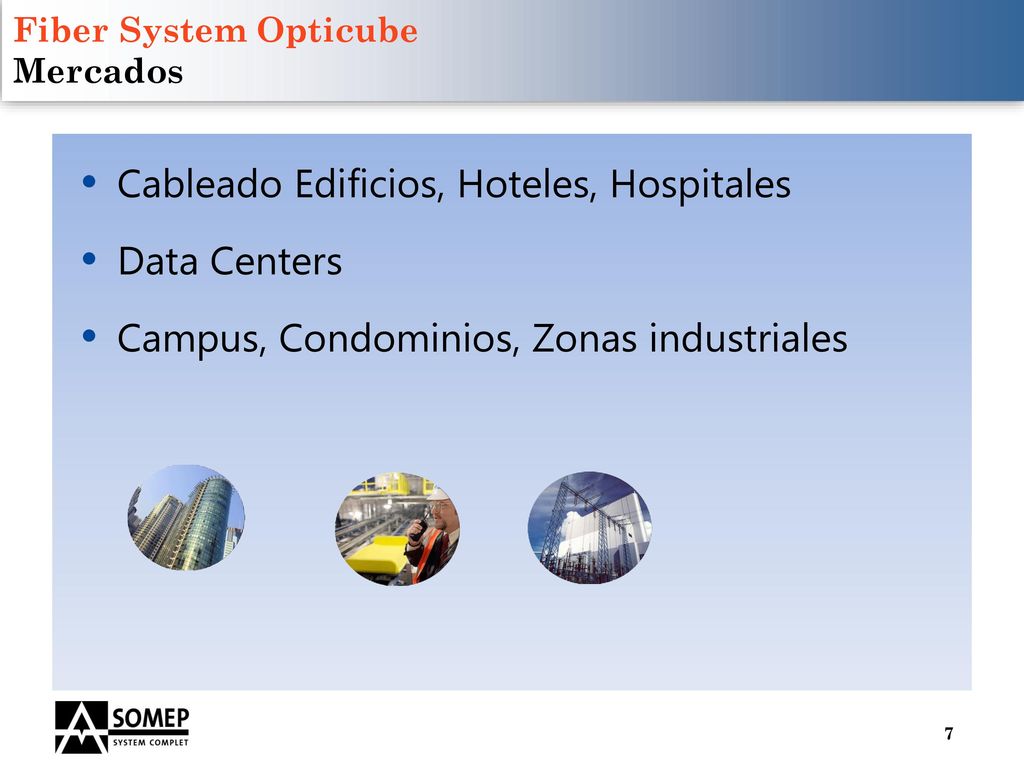

7 Fiber System Opticube Mercados
Cableado Edificios, Hoteles, Hospitales Data Centers Campus, Condominios, Zonas industriales

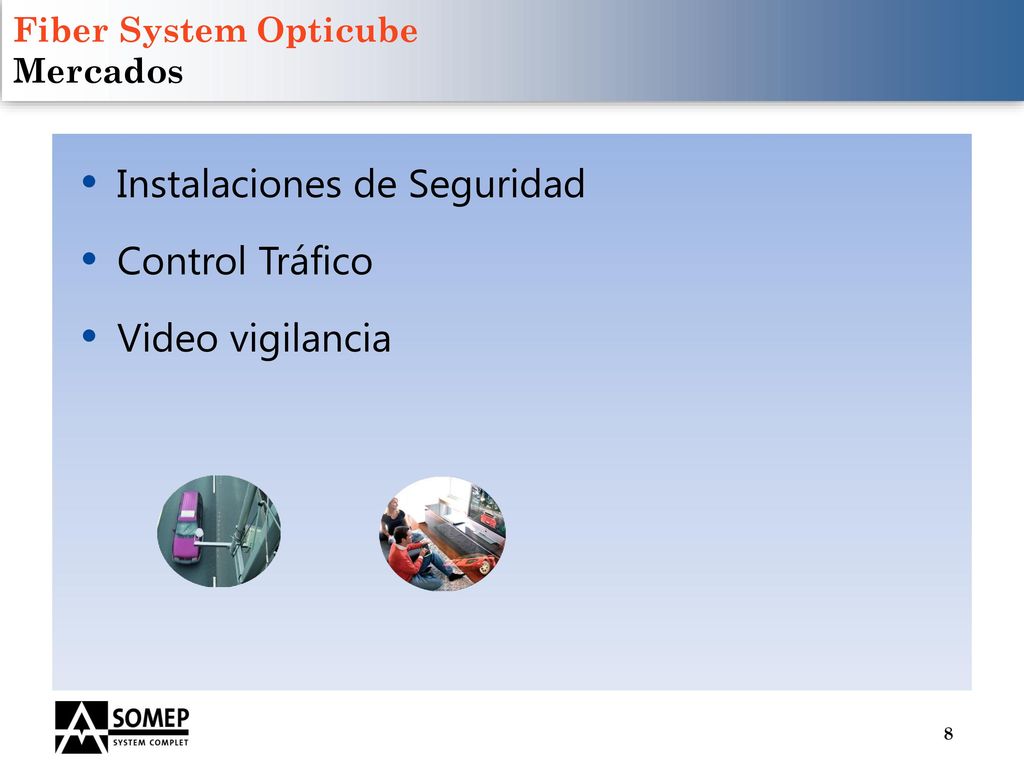

8 Fiber System Opticube Mercados
Instalaciones de Seguridad Control Tráfico Video vigilancia

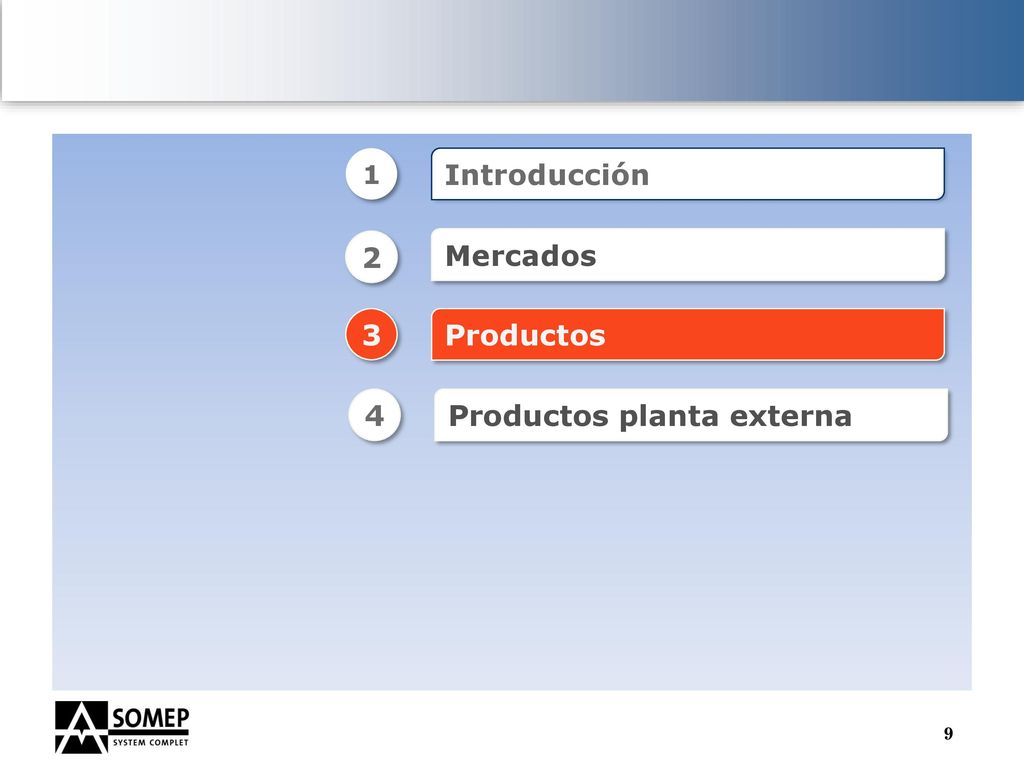

9 Productos planta externa
1 Introducción 2 Mercados 3 Productos 4 Productos planta externa

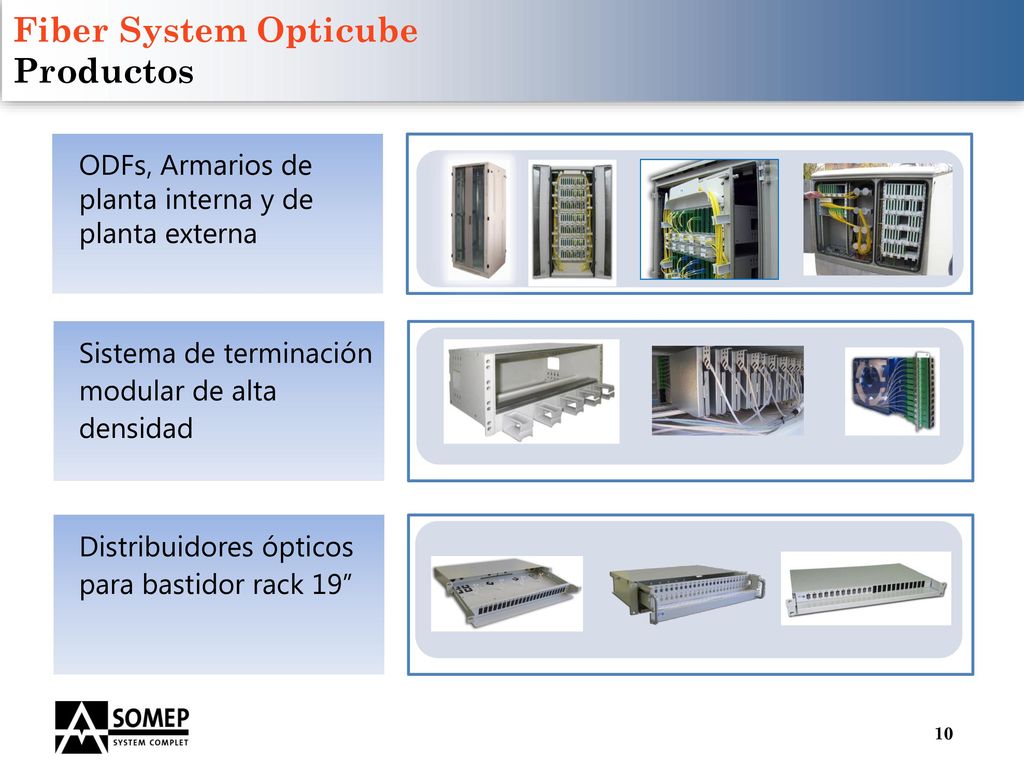

10 Fiber System Opticube Productos
ODFs, Armarios de planta interna y de planta externa Sistema de terminación modular de alta densidad Distribuidores ópticos para bastidor rack 19”

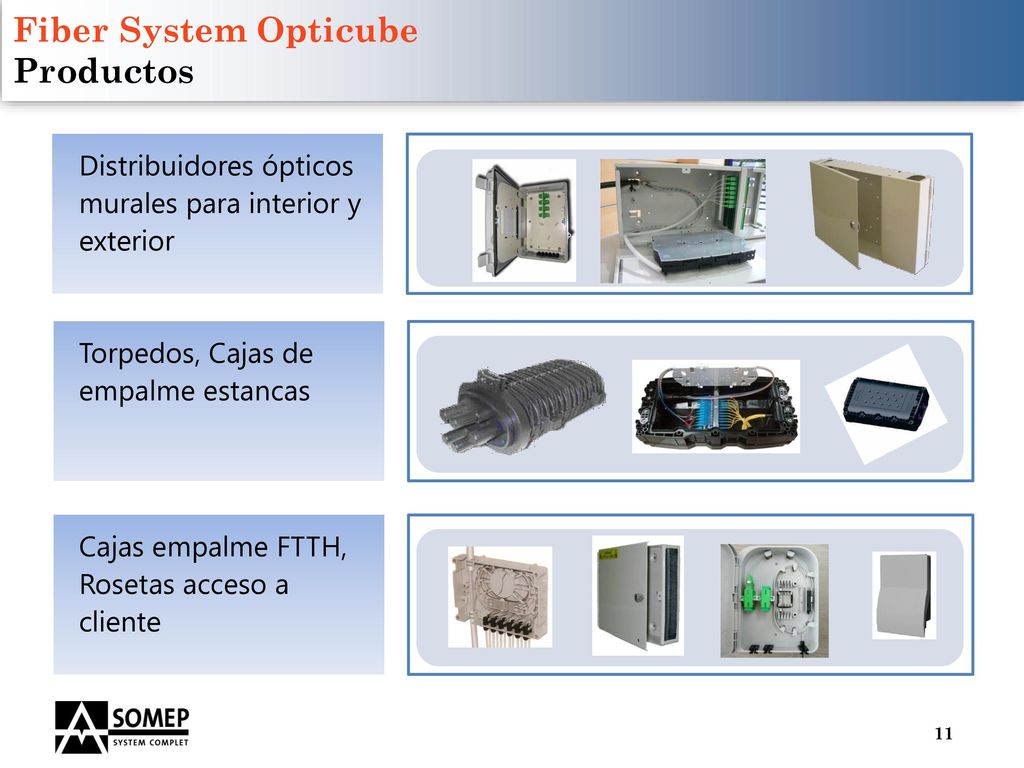

11 Fiber System Opticube Productos
Distribuidores ópticos murales para interior y exterior Torpedos, Cajas de empalme estancas Cajas empalme FTTH, Rosetas acceso a cliente

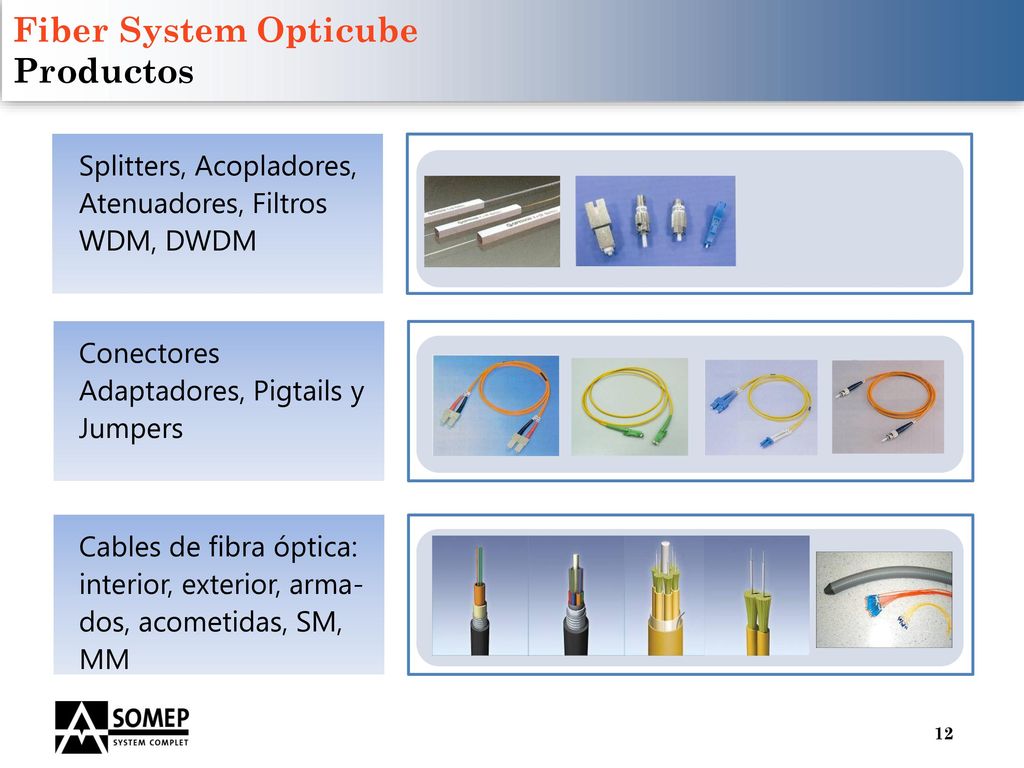

12 Fiber System Opticube Productos
Splitters, Acopladores, Atenuadores, Filtros WDM, DWDM Conectores Adaptadores, Pigtails y Jumpers Cables de fibra óptica: interior, exterior, arma- dos, acometidas, SM, MM

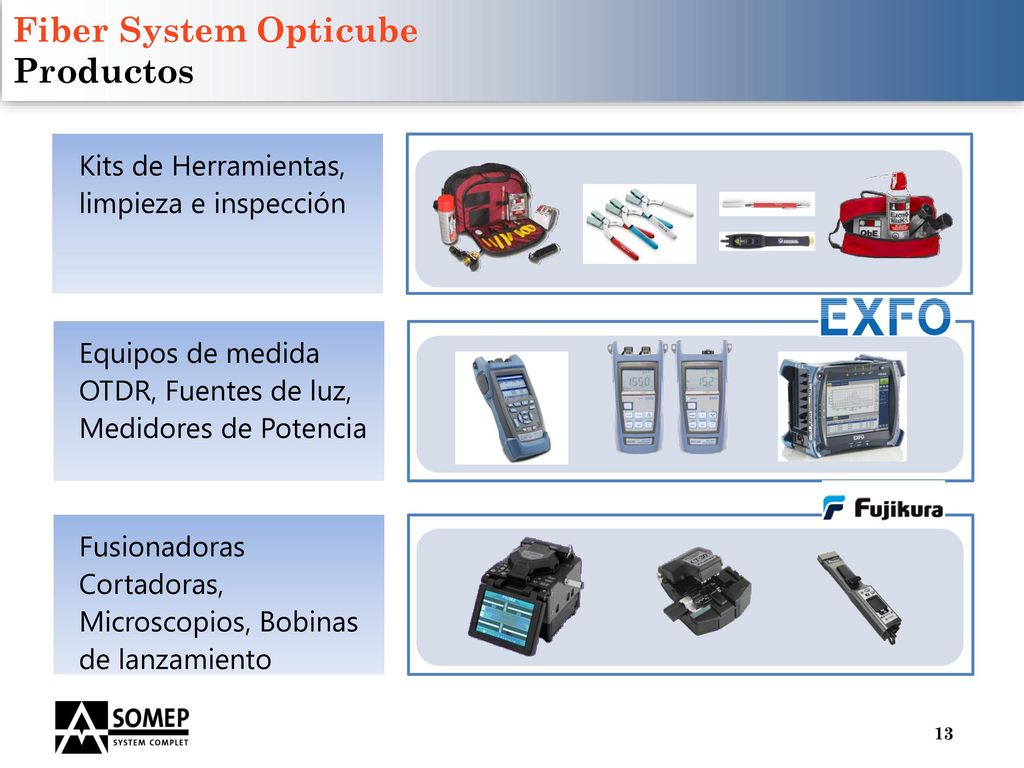

13 Fiber System Opticube Productos
Kits de Herramientas, limpieza e inspección Equipos de medida OTDR, Fuentes de luz, Medidores de Potencia Fusionadoras Cortadoras, Microscopios, Bobinas de lanzamiento

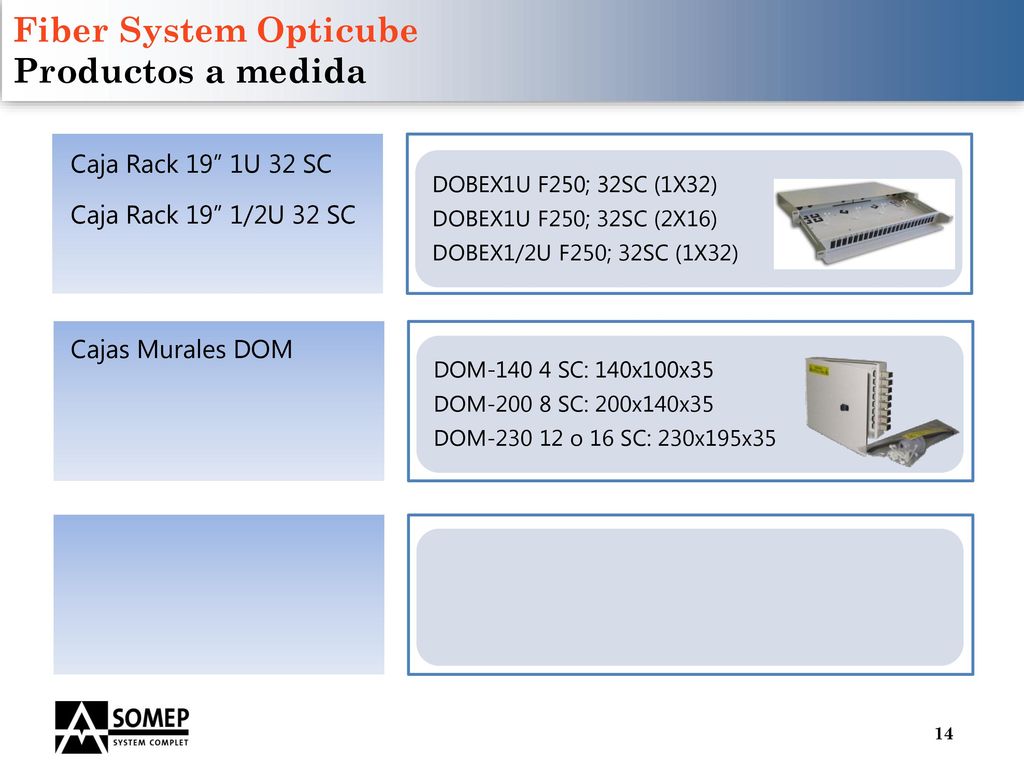

14 Fiber System Opticube Productos a medida
Caja Rack 19” 1U 32 SC Caja Rack 19” 1/2U 32 SC DOBEX1U F250; 32SC (1X32) DOBEX1U F250; 32SC (2X16) DOBEX1/2U F250; 32SC (1X32) Cajas Murales DOM DOM SC: 140x100x35 DOM SC: 200x140x35 DOM o 16 SC: 230x195x35

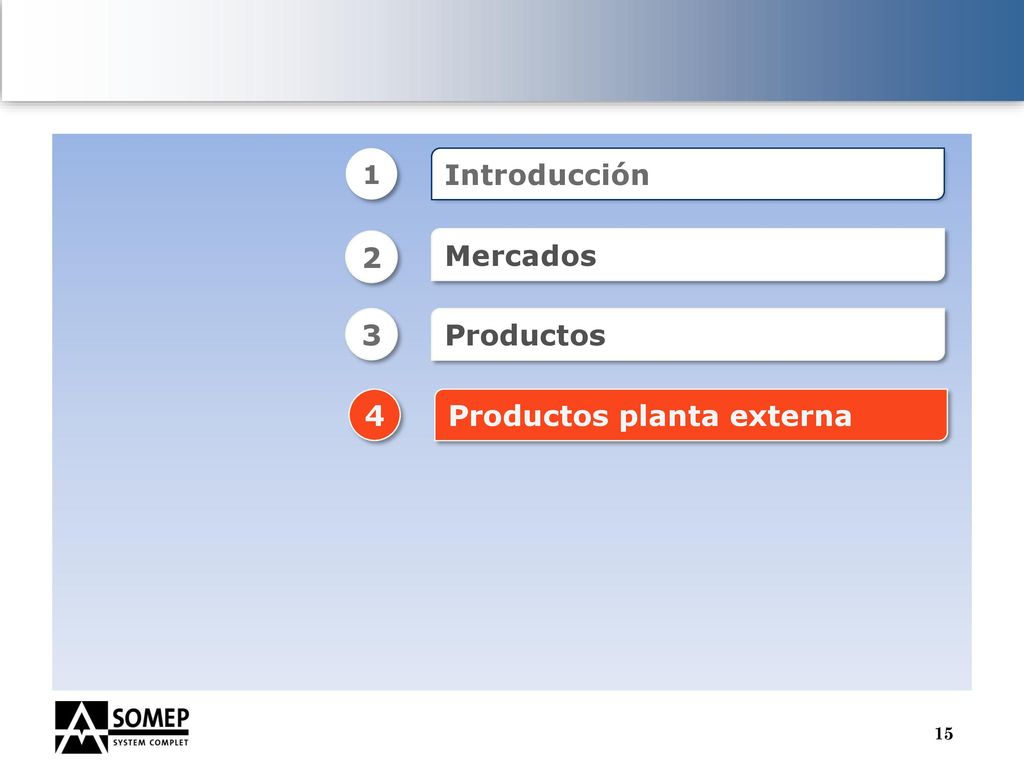

15 Productos planta externa
1 Introducción 2 Mercados 3 Productos 4 Productos planta externa

16 Fiber System Opticube Fiber System Opticube Planta Externa
SAM 4 CARACTERÍSTICAS Capacidad máxima Puertos entrada 4 Cables por puerto 1, 2 ó 4 Diámetro Cables Ø3 – Ø10 Núm. Bandejas 2 Fusiones por bandeja 12 Núm. Fusiones 24 Estanqueidad IP 68 Material ABS Dimensiones Tamaño (mm) 270 x 160 x 80 Peso (Kg) 2 kg

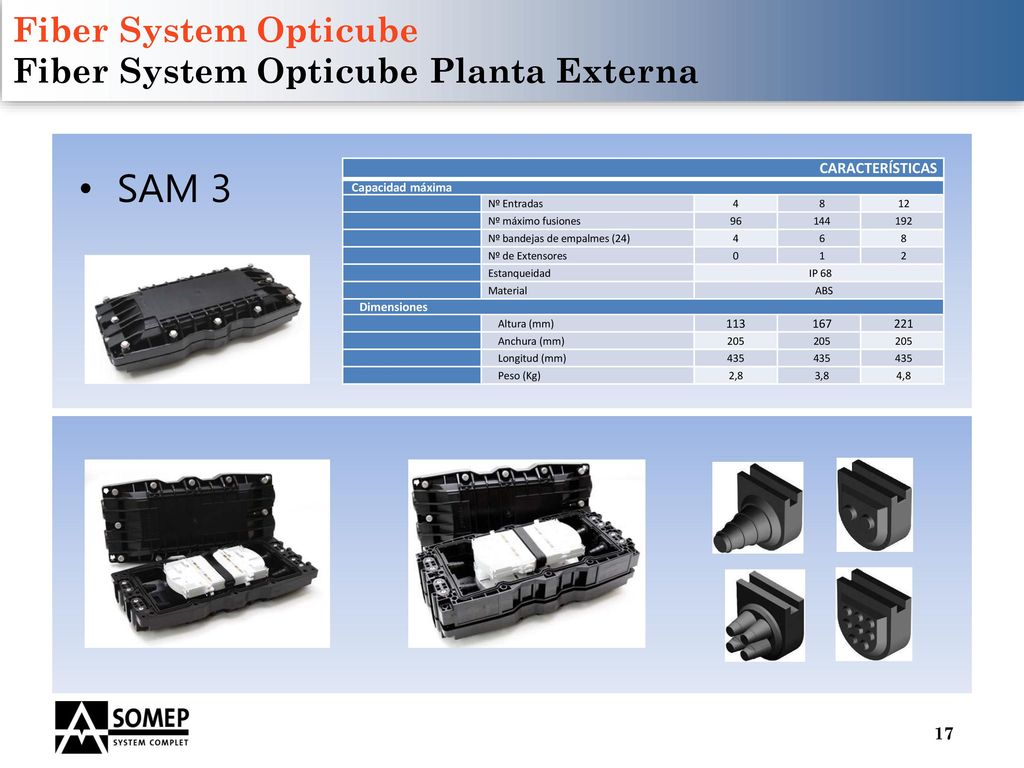

17 Fiber System Opticube Fiber System Opticube Planta Externa
SAM 3 CARACTERÍSTICAS Capacidad máxima Nº Entradas 4 8 12 Nº máximo fusiones 96 144 192 Nº bandejas de empalmes (24) 6 Nº de Extensores 1 2 Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 113 167 221 Anchura (mm) 205 Longitud (mm) 435 Peso (Kg) 2,8 3,8 4,8

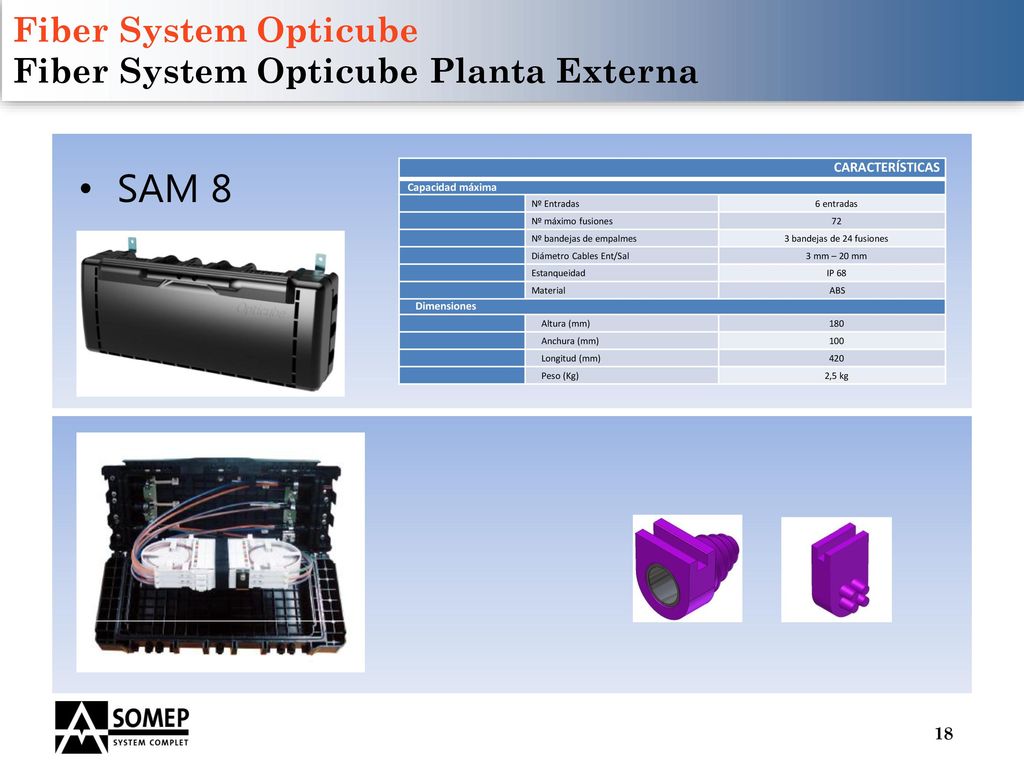

18 Fiber System Opticube Fiber System Opticube Planta Externa
SAM 8 CARACTERÍSTICAS Capacidad máxima Nº Entradas 6 entradas Nº máximo fusiones 72 Nº bandejas de empalmes 3 bandejas de 24 fusiones Diámetro Cables Ent/Sal 3 mm – 20 mm Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 180 Anchura (mm) 100 Longitud (mm) 420 Peso (Kg) 2,5 kg

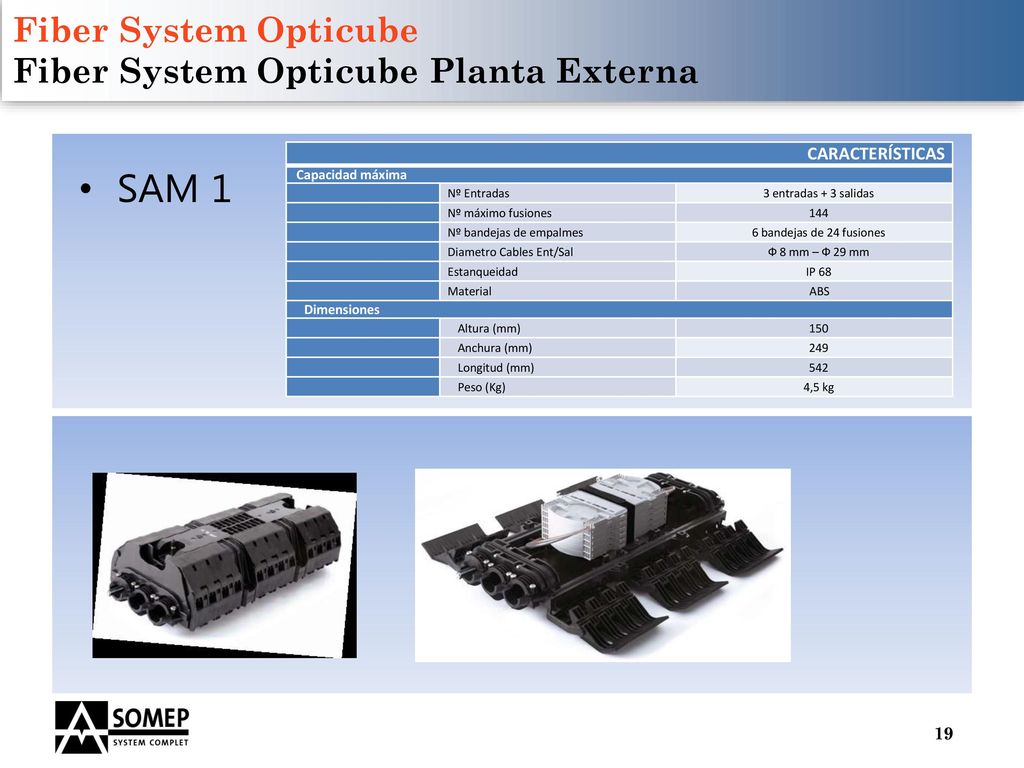

19 Fiber System Opticube Fiber System Opticube Planta Externa
CARACTERÍSTICAS Capacidad máxima Nº Entradas 3 entradas + 3 salidas Nº máximo fusiones 144 Nº bandejas de empalmes 6 bandejas de 24 fusiones Diametro Cables Ent/Sal Ф 8 mm – Ф 29 mm Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 150 Anchura (mm) 249 Longitud (mm) 542 Peso (Kg) 4,5 kg SAM 1

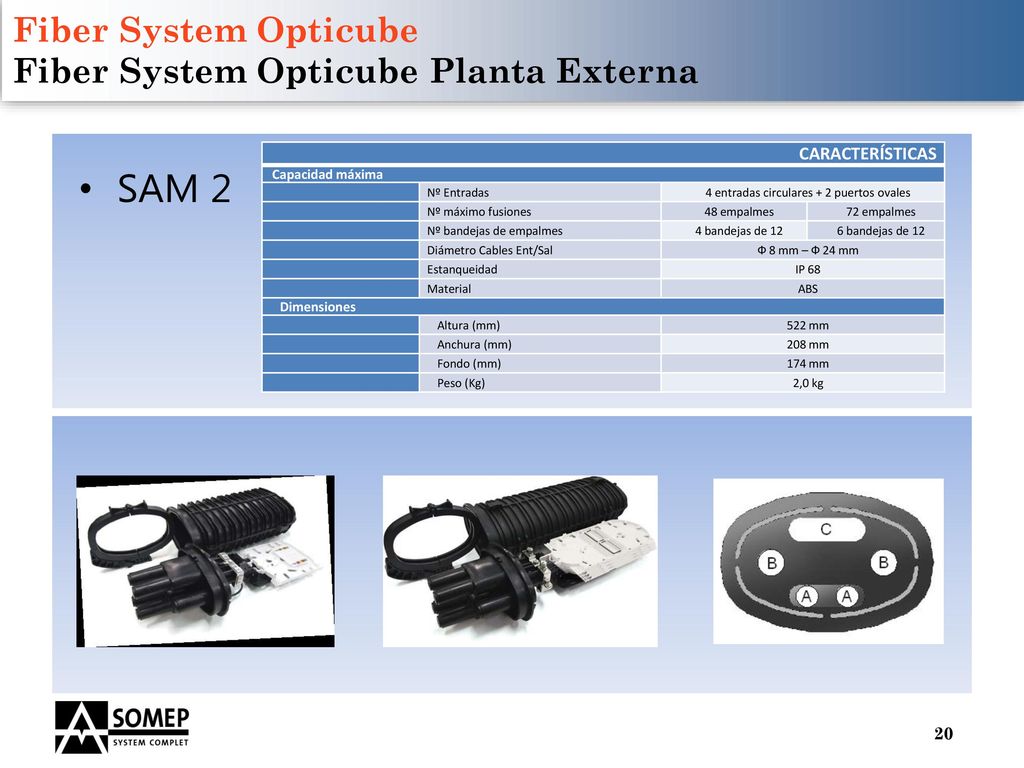

20 Fiber System Opticube Fiber System Opticube Planta Externa
CARACTERÍSTICAS Capacidad máxima Nº Entradas 4 entradas circulares + 2 puertos ovales Nº máximo fusiones 48 empalmes 72 empalmes Nº bandejas de empalmes 4 bandejas de 12 6 bandejas de 12 Diámetro Cables Ent/Sal Ф 8 mm – Ф 24 mm Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 522 mm Anchura (mm) 208 mm Fondo (mm) 174 mm Peso (Kg) 2,0 kg SAM 2

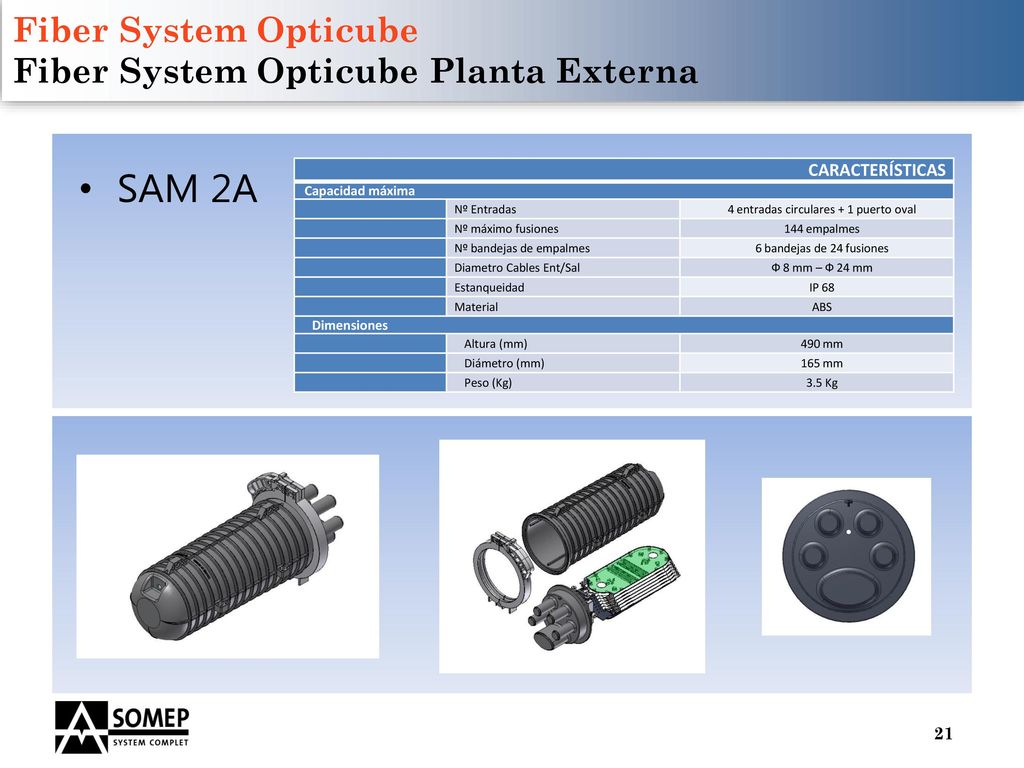

21 Fiber System Opticube Fiber System Opticube Planta Externa
SAM 2A CARACTERÍSTICAS Capacidad máxima Nº Entradas 4 entradas circulares + 1 puerto oval Nº máximo fusiones 144 empalmes Nº bandejas de empalmes 6 bandejas de 24 fusiones Diametro Cables Ent/Sal Ф 8 mm – Ф 24 mm Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 490 mm Diámetro (mm) 165 mm Peso (Kg) 3.5 Kg

22 Fiber System Opticube Fiber System Opticube Planta Externa
SAM 2B CARACTERÍSTICAS Capacidad máxima Nº Entradas 6 entradas circulares + 1 puerto oval Nº máximo fusiones 288 empalmes Nº bandejas de empalmes 12 bandejas de 24 fusiones Diametro Cables Ent/Sal Ф 8 mm – Ф 30 mm Estanqueidad IP 68 Material ABS Dimensiones Altura (mm) 515 mm Diámetro (mm) 250 mm Peso (Kg) 3.5 Kg
