1

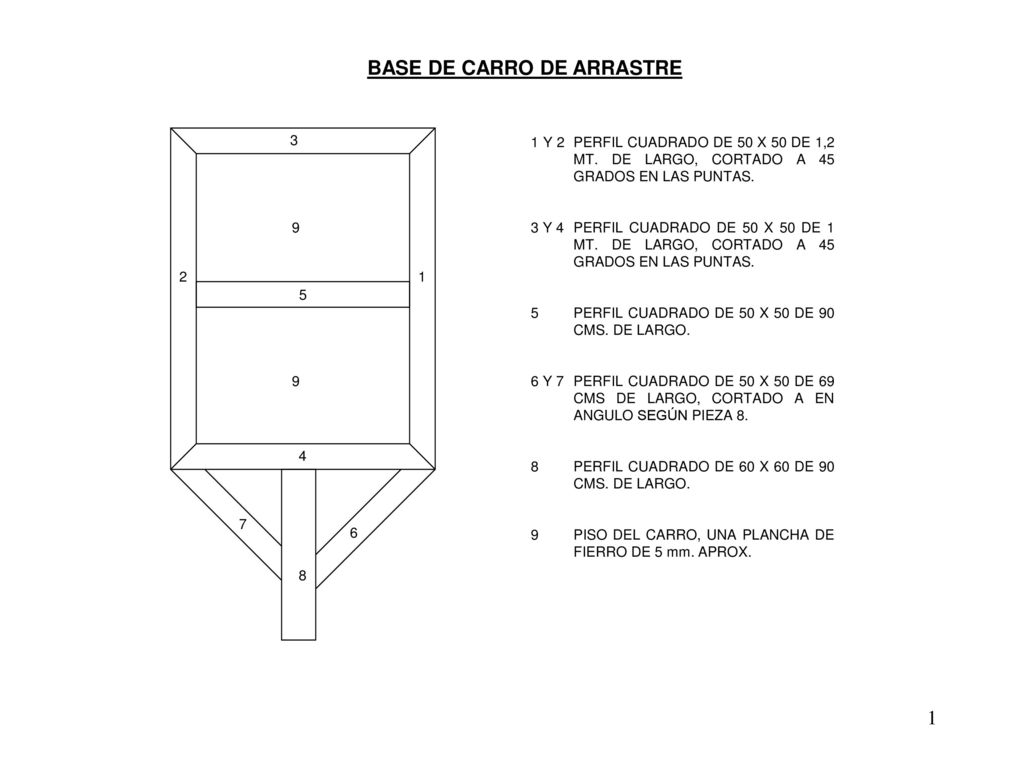

BASE DE CARRO DE ARRASTRE
3 1 Y 2 PERFIL CUADRADO DE 50 X 50 DE 1,2 MT. DE LARGO, CORTADO A 45 GRADOS EN LAS PUNTAS. 3 Y 4 PERFIL CUADRADO DE 50 X 50 DE 1 MT. DE LARGO, CORTADO A 45 GRADOS EN LAS PUNTAS. 5 PERFIL CUADRADO DE 50 X 50 DE 90 CMS. DE LARGO. 6 Y 7 PERFIL CUADRADO DE 50 X 50 DE 69 CMS DE LARGO, CORTADO A EN ANGULO SEGÚN PIEZA 8. 8 PERFIL CUADRADO DE 60 X 60 DE 90 CMS. DE LARGO. 9 PISO DEL CARRO, UNA PLANCHA DE FIERRO DE 5 mm. APROX. 9 2 1 5 9 4 7 6 8
2

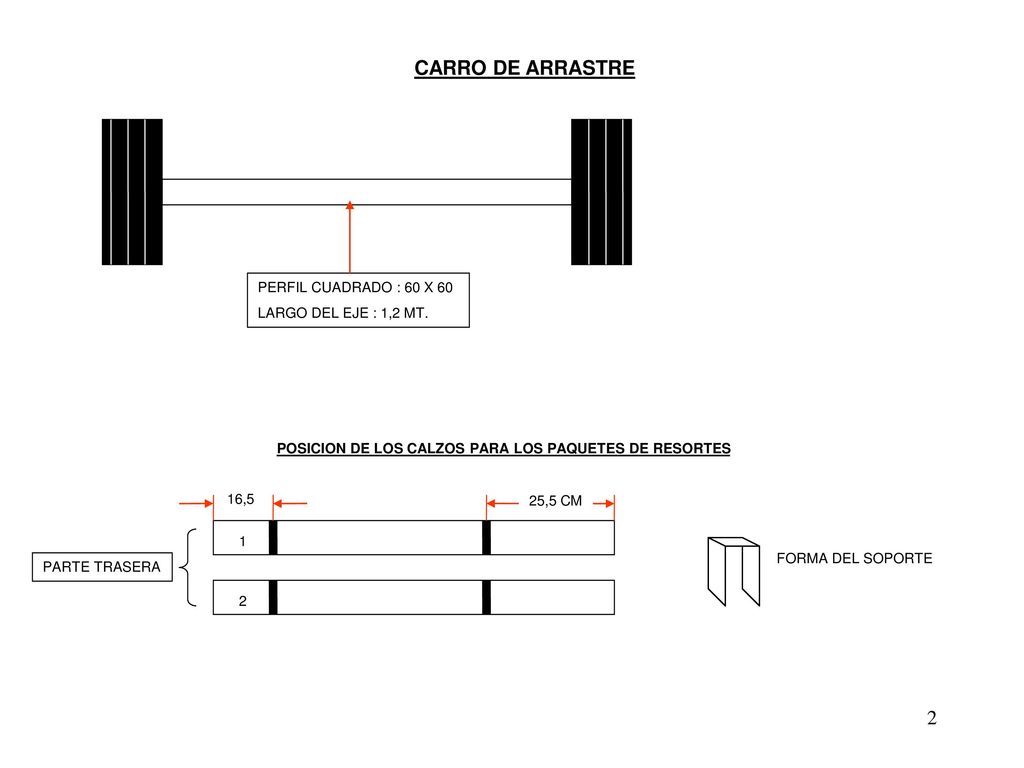

POSICION DE LOS CALZOS PARA LOS PAQUETES DE RESORTES
CARRO DE ARRASTRE PERFIL CUADRADO : 60 X 60 LARGO DEL EJE : 1,2 MT. POSICION DE LOS CALZOS PARA LOS PAQUETES DE RESORTES 16,5 25,5 CM 1 FORMA DEL SOPORTE PARTE TRASERA 2
3
CARRO DE ARRASTRE
4

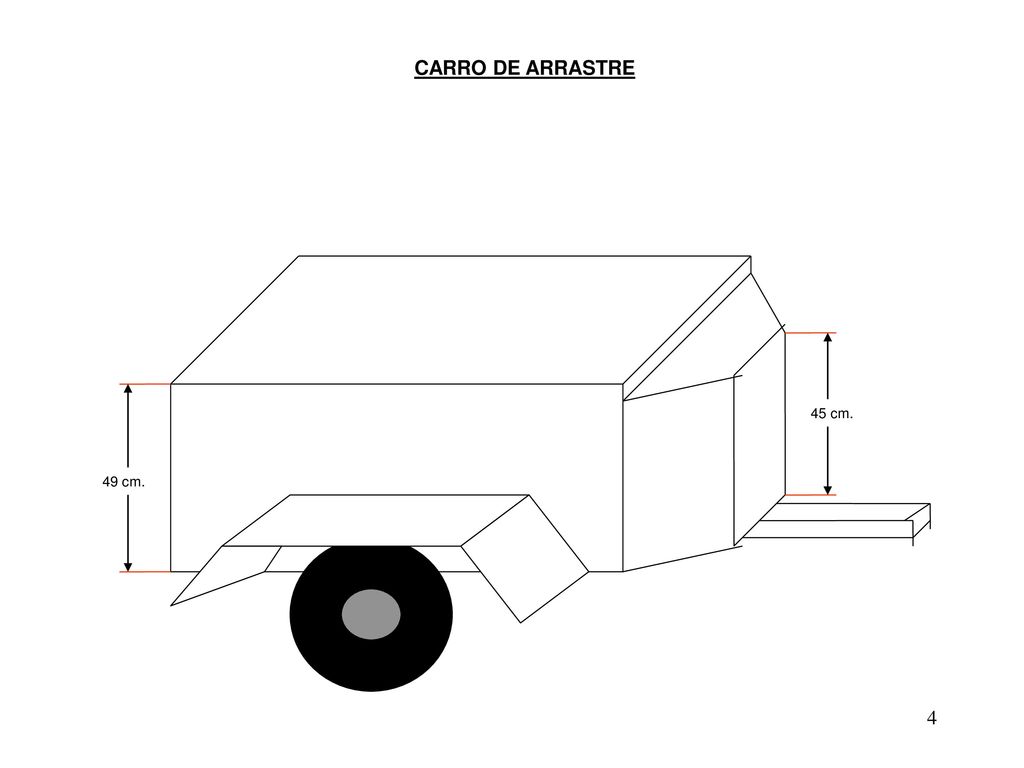

CARRO DE ARRASTRE 45 cm. 49 cm.
