1 Msc. Cecilia Farfán Del Carpio
Maquinado multifilo TALADRADO Msc. Cecilia Farfán Del Carpio

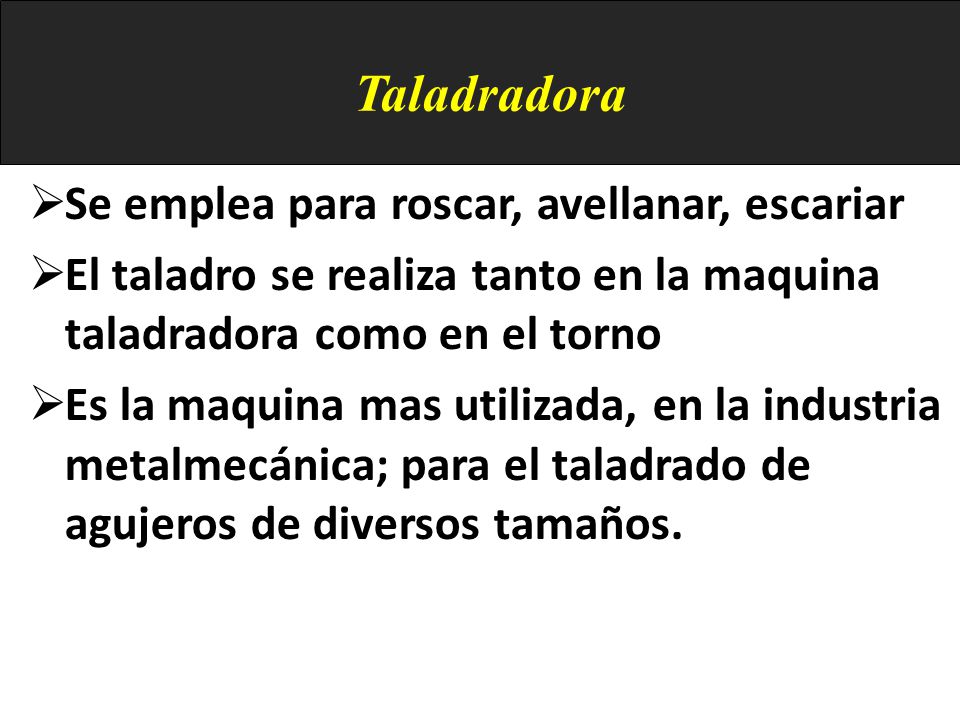

2 Taladradora Se emplea para roscar, avellanar, escariar
El taladro se realiza tanto en la maquina taladradora como en el torno Es la maquina mas utilizada, en la industria metalmecánica; para el taladrado de agujeros de diversos tamaños.

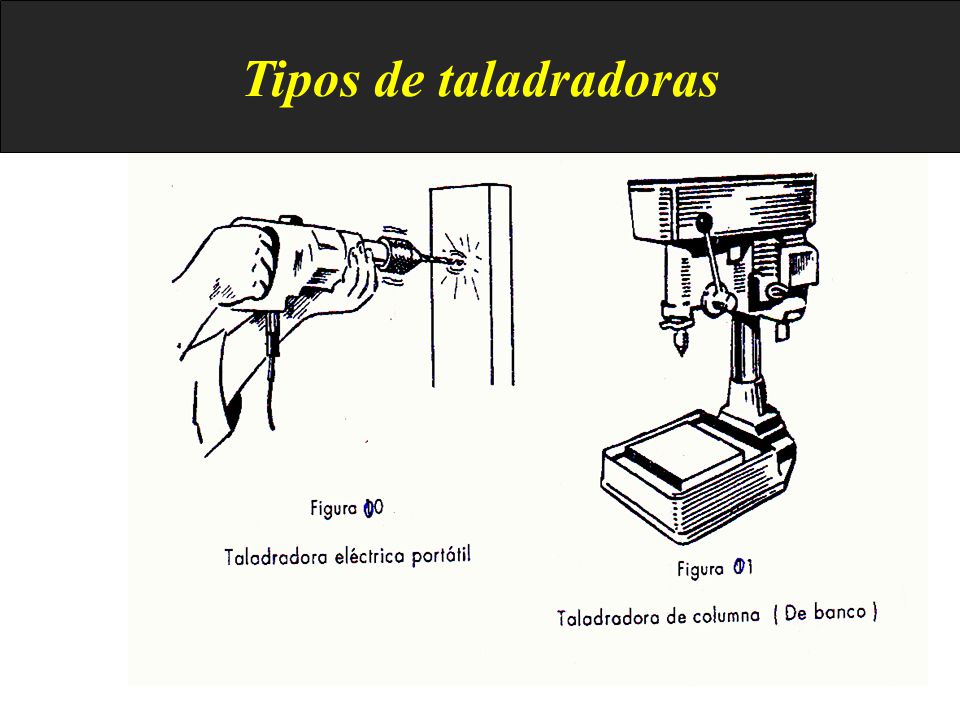

3 Tipos de taladradoras

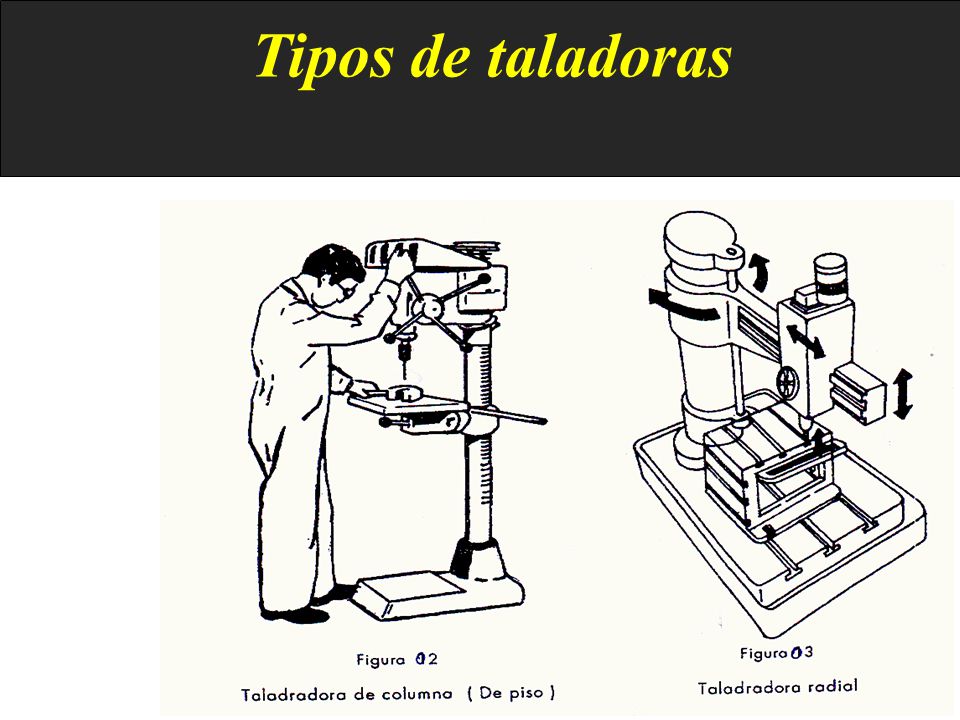

4 Tipos de taladoras

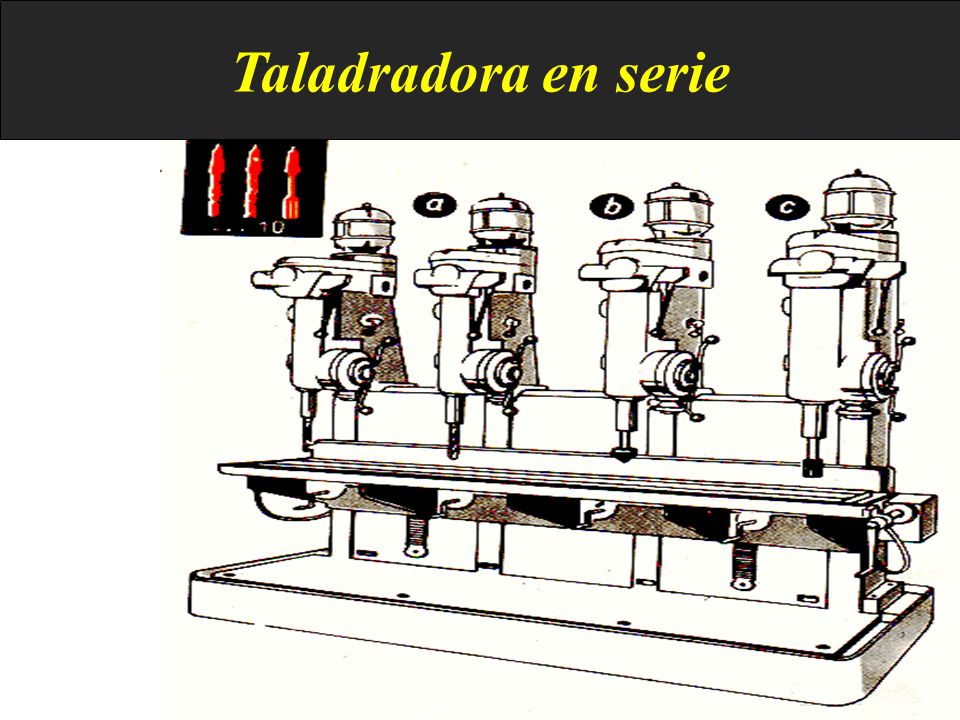

5 Taladradora en serie

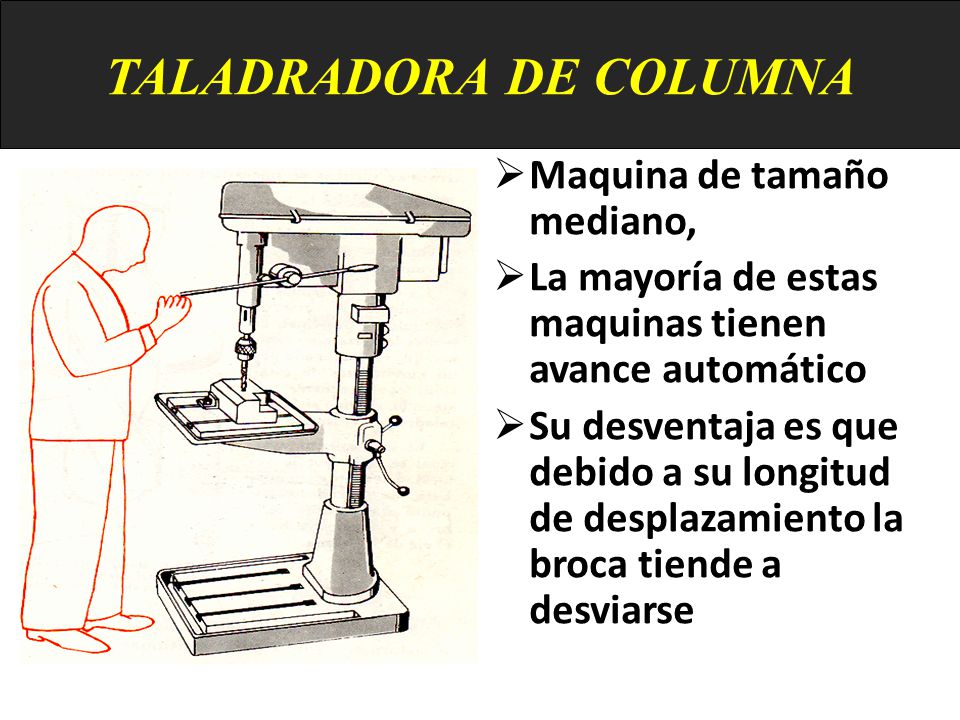

6 TALADRADORA DE COLUMNA
Maquina de tamaño mediano, La mayoría de estas maquinas tienen avance automático Su desventaja es que debido a su longitud de desplazamiento la broca tiende a desviarse

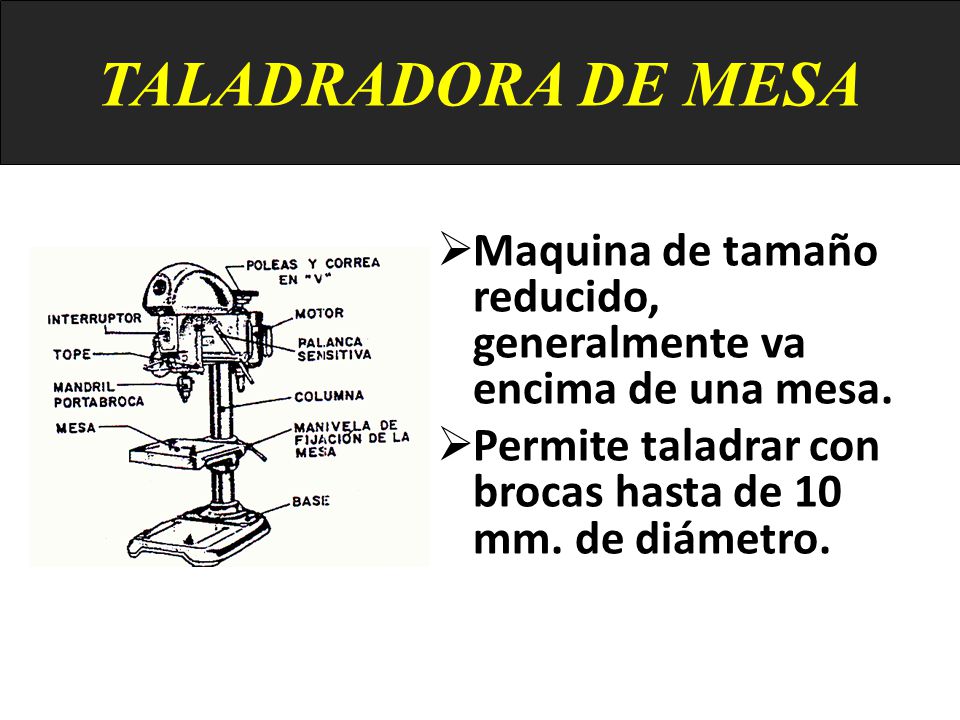

7 TALADRADORA DE MESA Maquina de tamaño reducido, generalmente va encima de una mesa. Permite taladrar con brocas hasta de 10 mm. de diámetro.

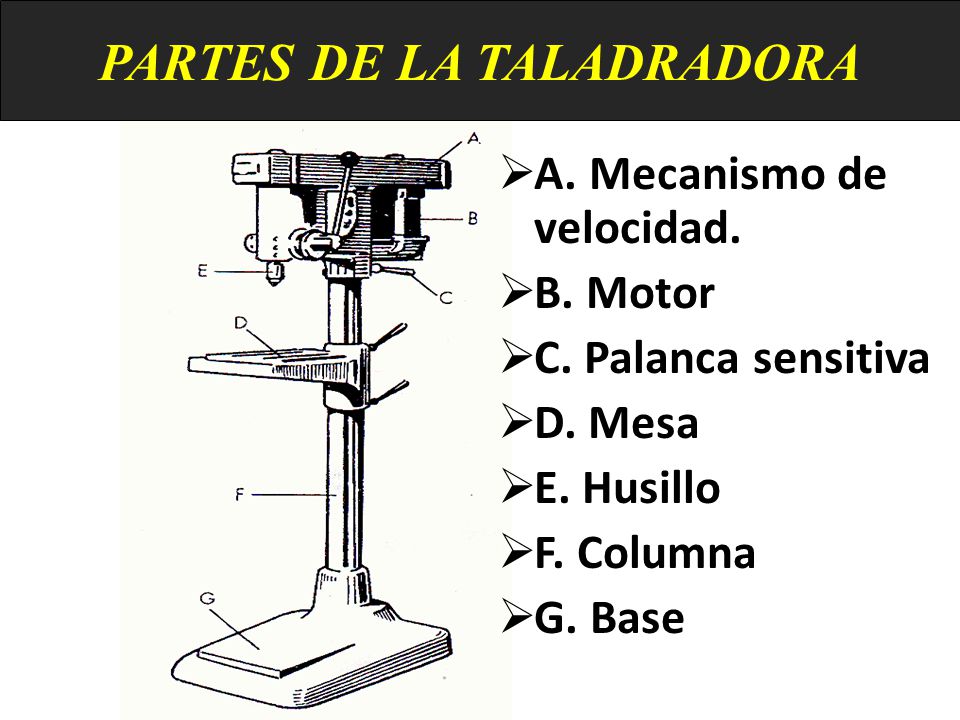

8 PARTES DE LA TALADRADORA
A. Mecanismo de velocidad. B. Motor C. Palanca sensitiva D. Mesa E. Husillo F. Columna G. Base

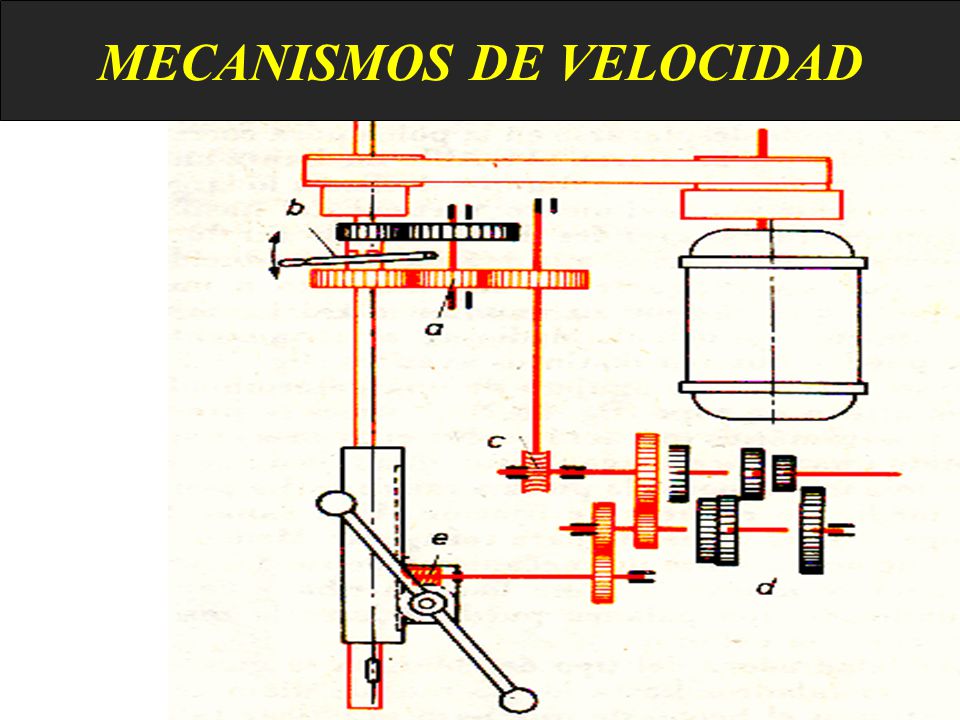

9 MECANISMOS DE VELOCIDAD

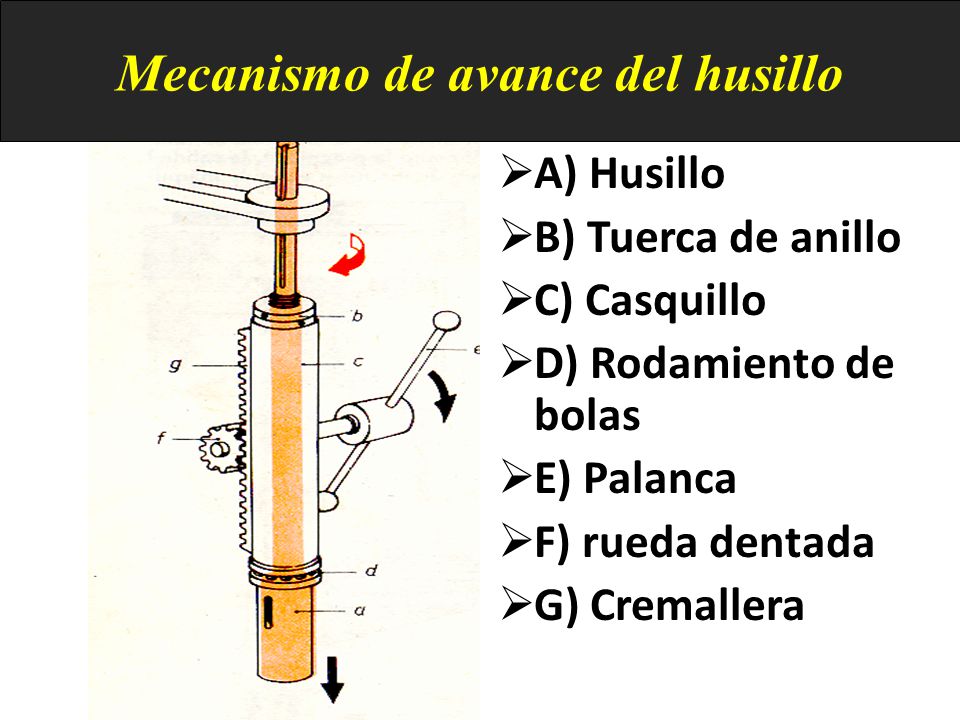

10 Mecanismo de avance del husillo
A) Husillo B) Tuerca de anillo C) Casquillo D) Rodamiento de bolas E) Palanca F) rueda dentada G) Cremallera

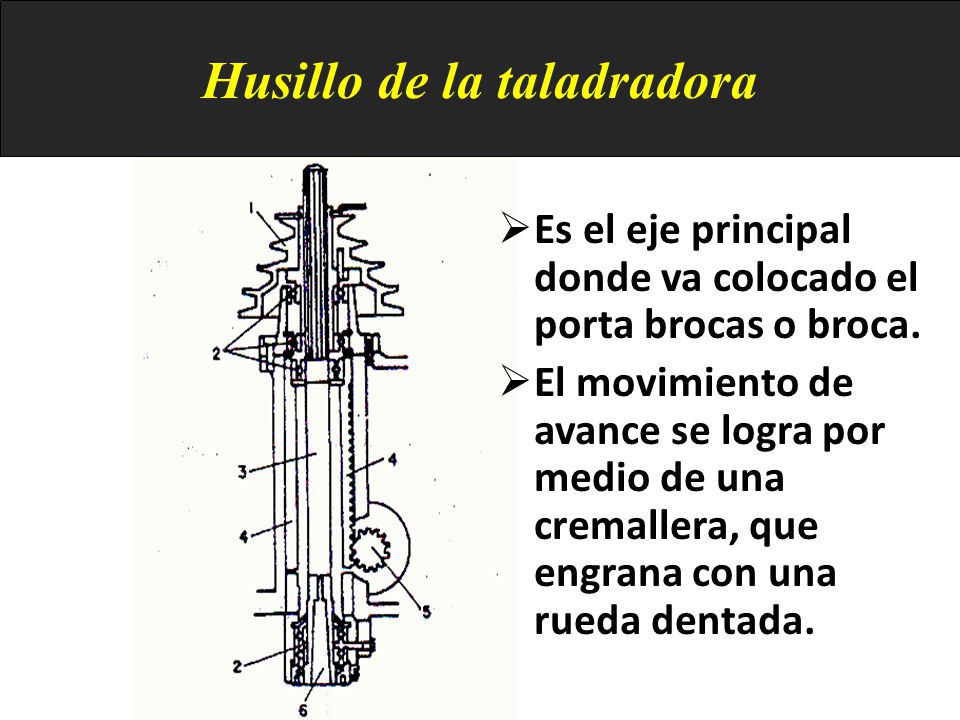

11 Husillo de la taladradora
Es el eje principal donde va colocado el porta brocas o broca. El movimiento de avance se logra por medio de una cremallera, que engrana con una rueda dentada.

12 Palanca sensitiva Parte de la taladradora que se usa para sujetar las piezas. La mesa se desplaza subiendo y bajando en la columna. Puede girar, para posicionar la pieza.

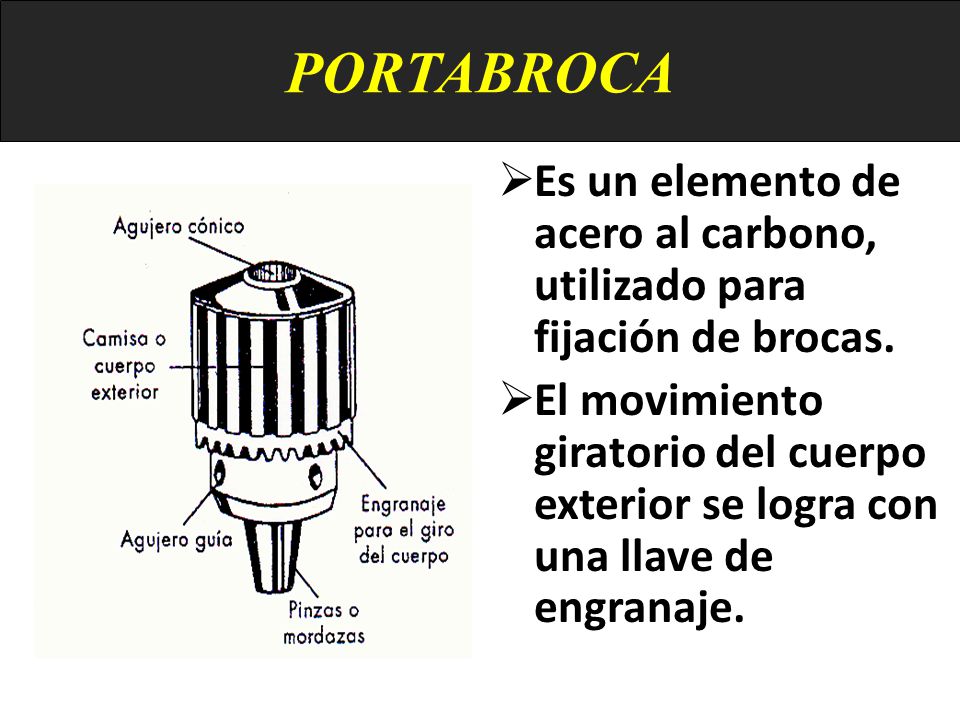

13 PORTABROCA Es un elemento de acero al carbono, utilizado para fijación de brocas. El movimiento giratorio del cuerpo exterior se logra con una llave de engranaje.

14 CHUCK PERTA BROCA MECANISMO INTERNO

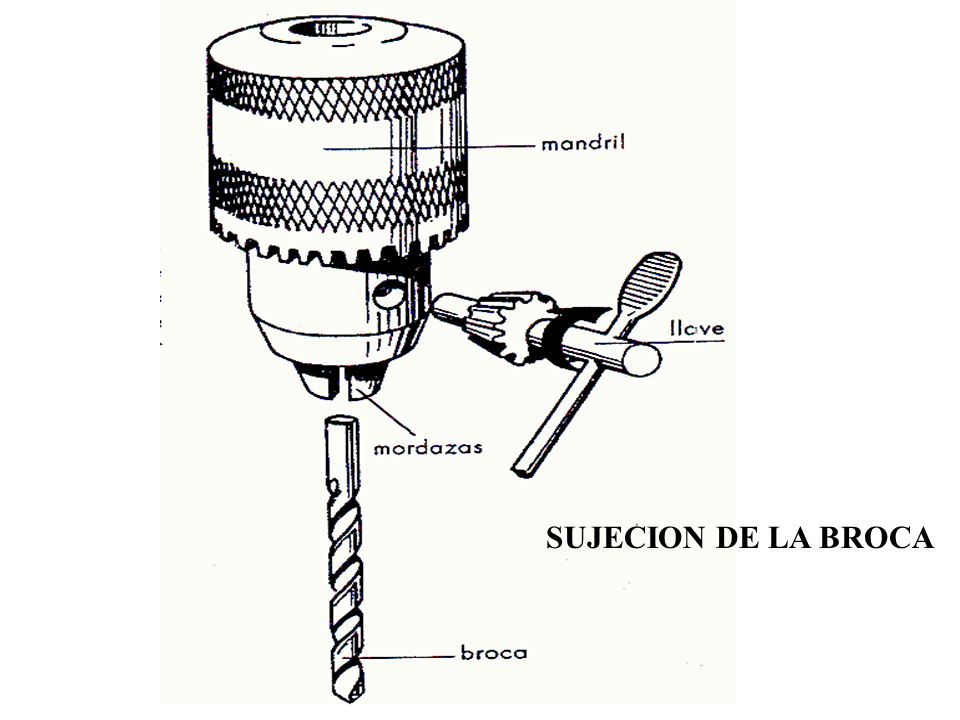

15 SUJECION DE LA BROCA

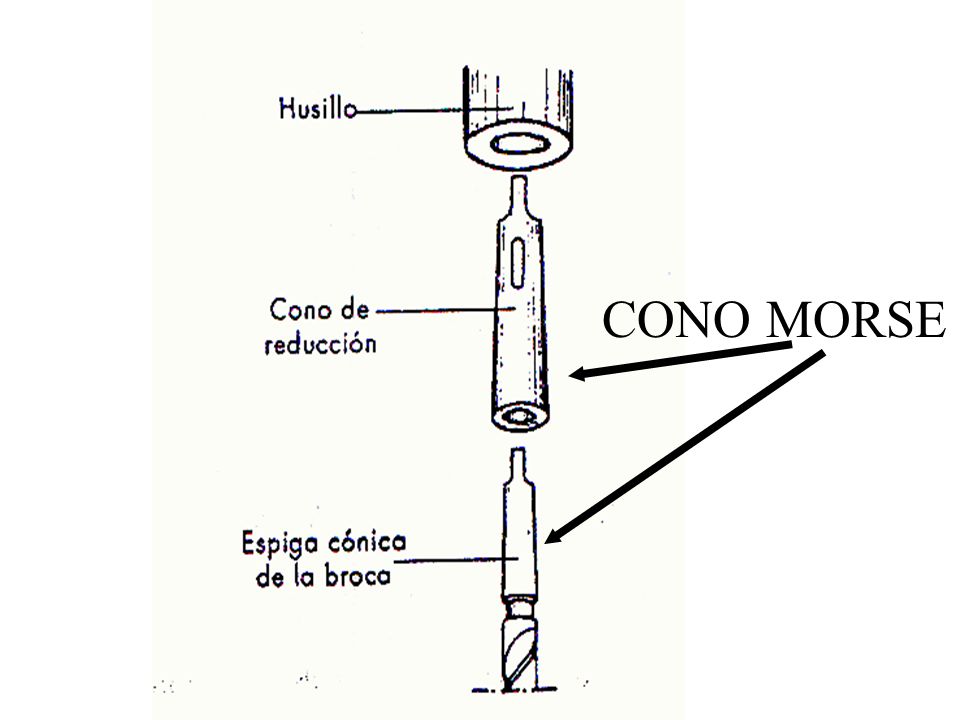

16 CONO MORSE

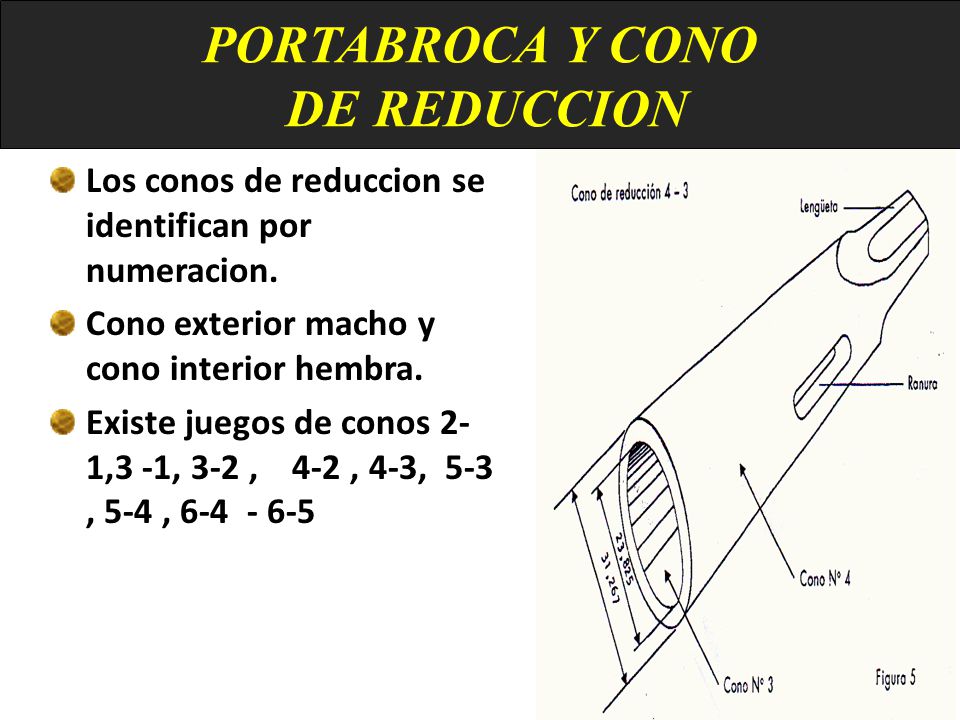

17 PORTABROCA Y CONO DE REDUCCION
Los conos de reduccion se identifican por numeracion. Cono exterior macho y cono interior hembra. Existe juegos de conos 2-1,3 -1, 3-2 , , 4-3, 5-3 , 5-4 ,

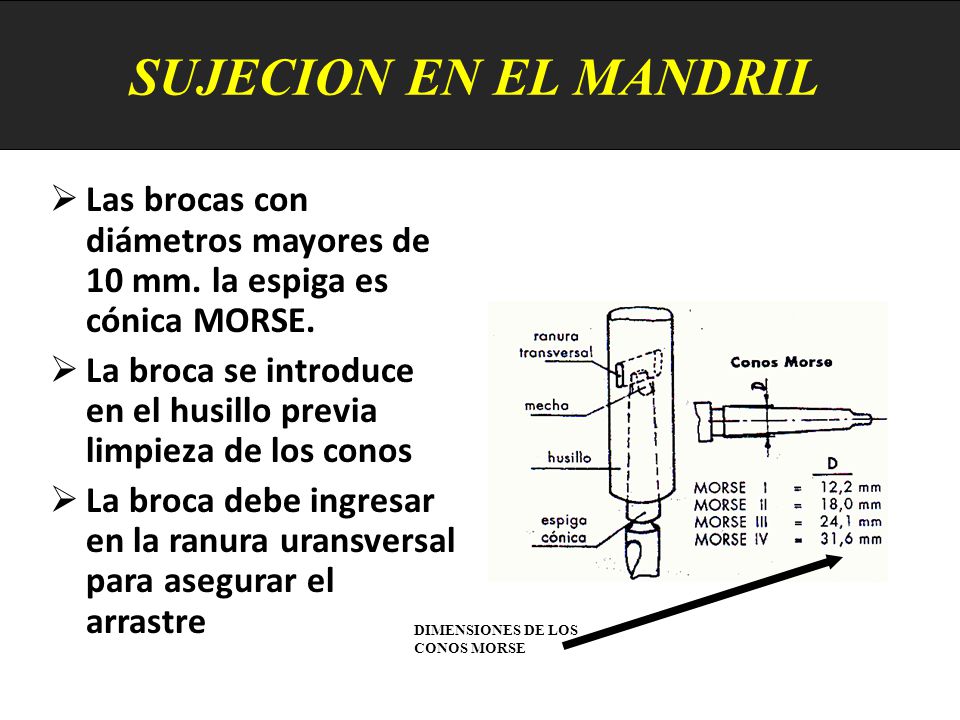

18 SUJECION EN EL MANDRIL Las brocas con diámetros mayores de 10 mm. la espiga es cónica MORSE. La broca se introduce en el husillo previa limpieza de los conos La broca debe ingresar en la ranura uransversal para asegurar el arrastre DIMENSIONES DE LOS CONOS MORSE

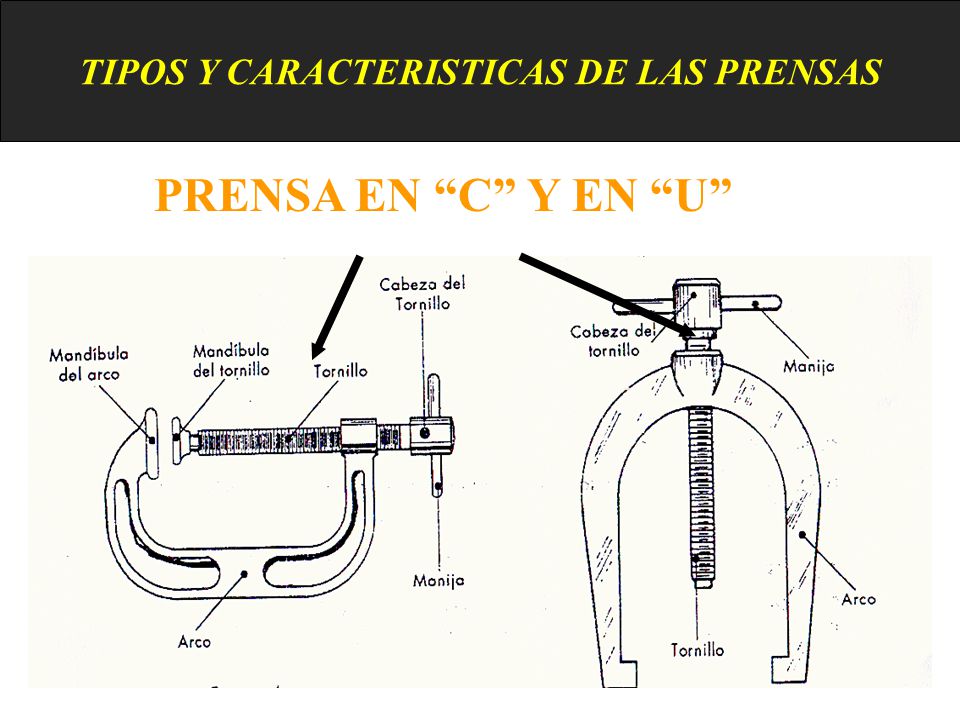

19 TIPOS Y CARACTERISTICAS DE LAS PRENSAS
PRENSA EN “C” Y EN “U”

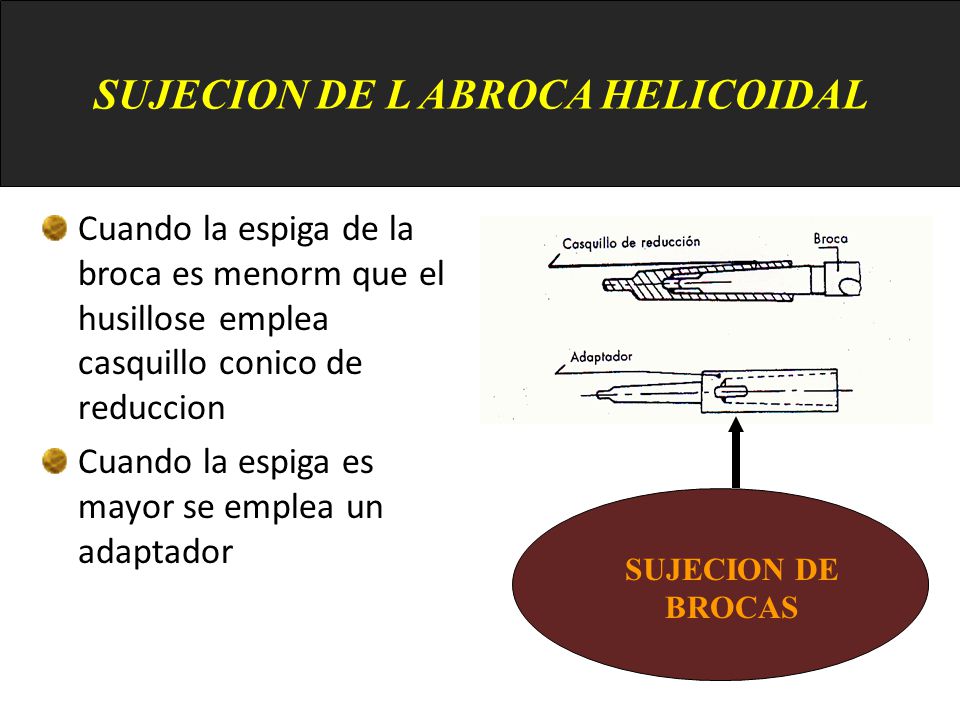

20 SUJECION DE L ABROCA HELICOIDAL
Cuando la espiga de la broca es menorm que el husillose emplea casquillo conico de reduccion Cuando la espiga es mayor se emplea un adaptador SUJECION DE BROCAS

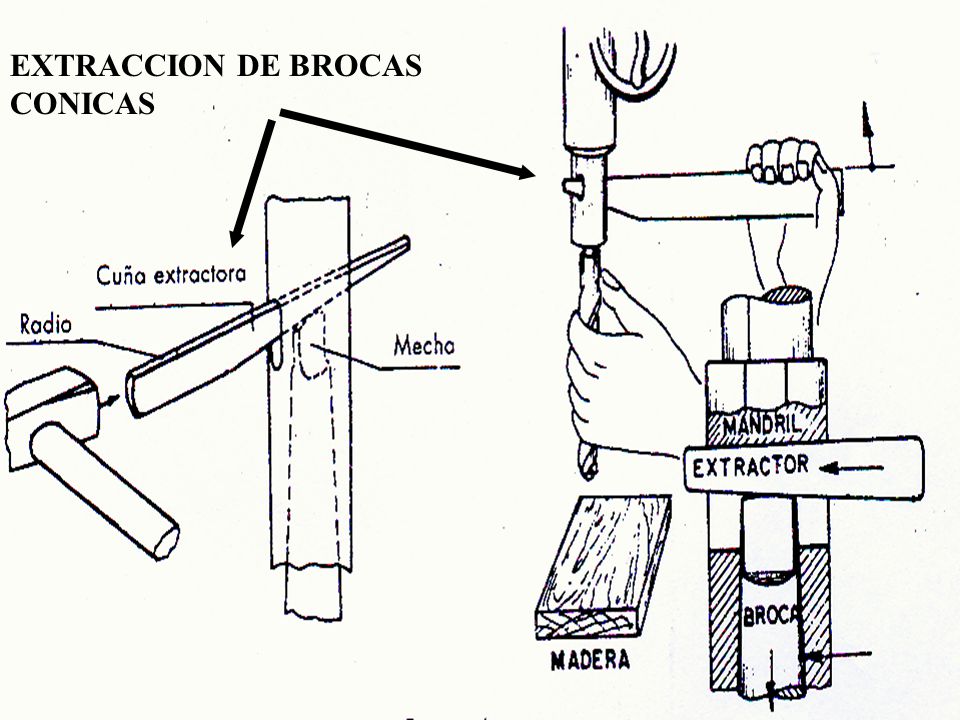

21 EXTRACCION DE BROCAS CONICAS

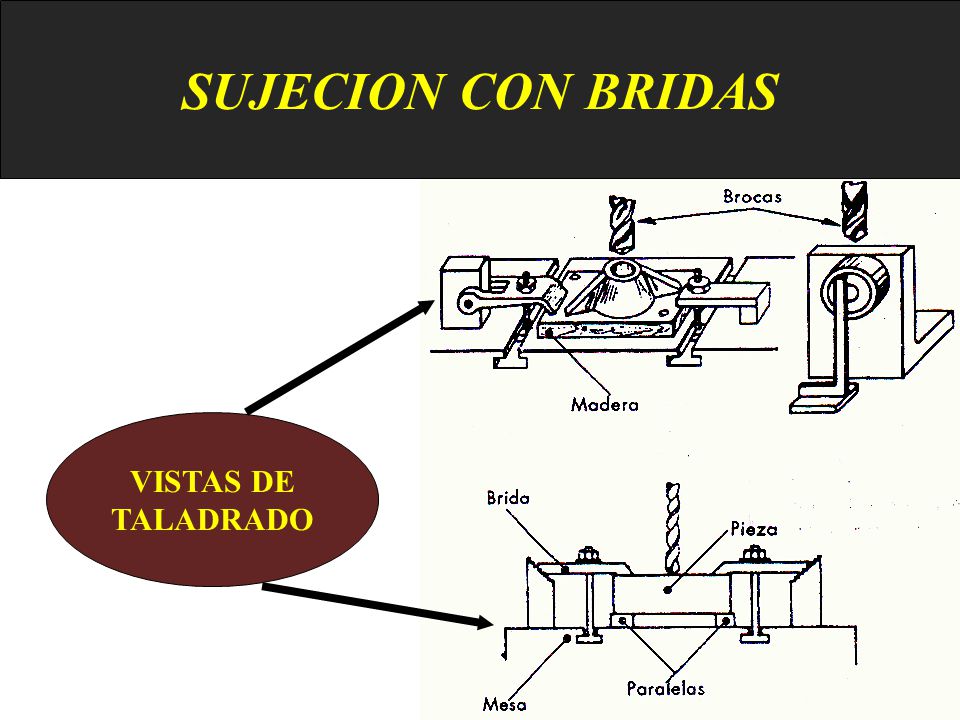

22 SUJECION CON BRIDAS VISTAS DE TALADRADO

23 SUJECION CON LA MANO PLACAS DELGADAS

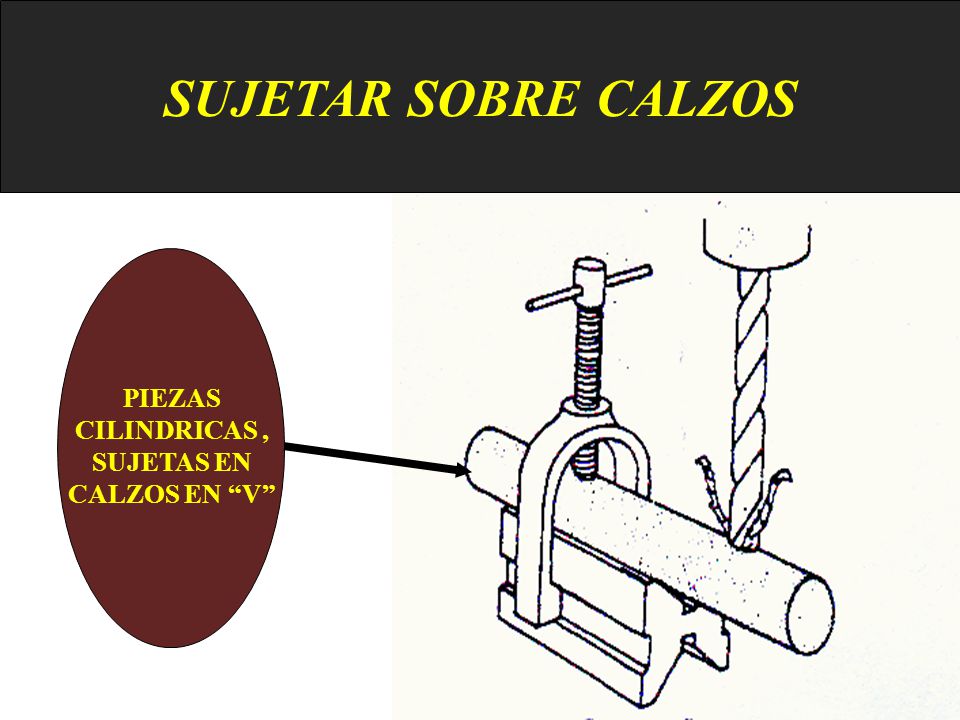

24 PIEZAS CILINDRICAS , SUJETAS EN CALZOS EN “V”
SUJETAR SOBRE CALZOS PIEZAS CILINDRICAS , SUJETAS EN CALZOS EN “V”

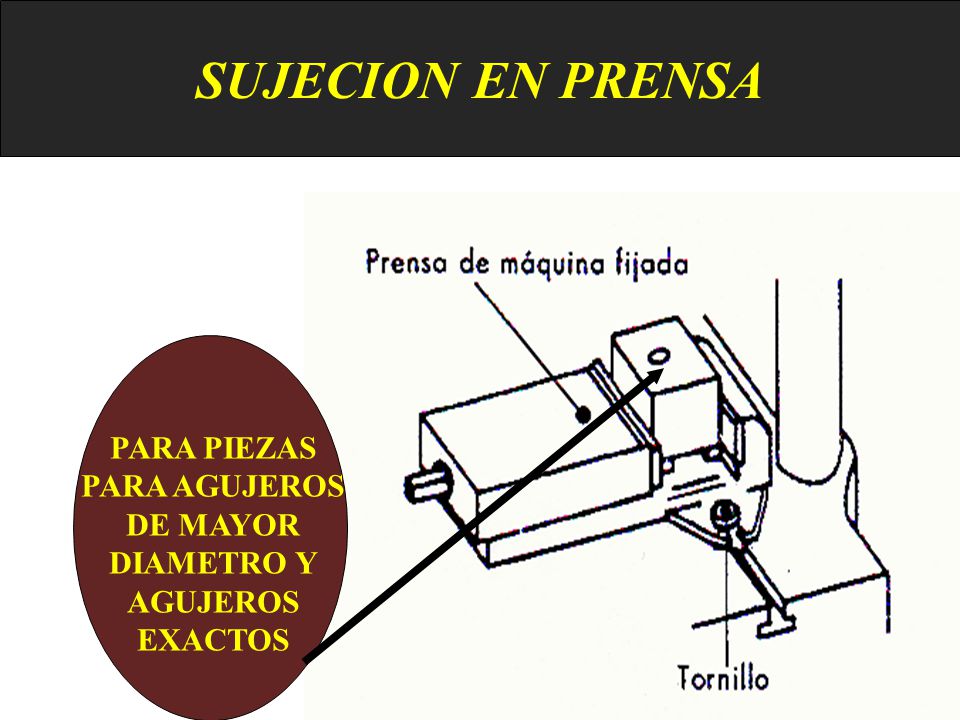

25 PARA PIEZAS PARA AGUJEROS DE MAYOR DIAMETRO Y AGUJEROS EXACTOS
SUJECION EN PRENSA PARA PIEZAS PARA AGUJEROS DE MAYOR DIAMETRO Y AGUJEROS EXACTOS

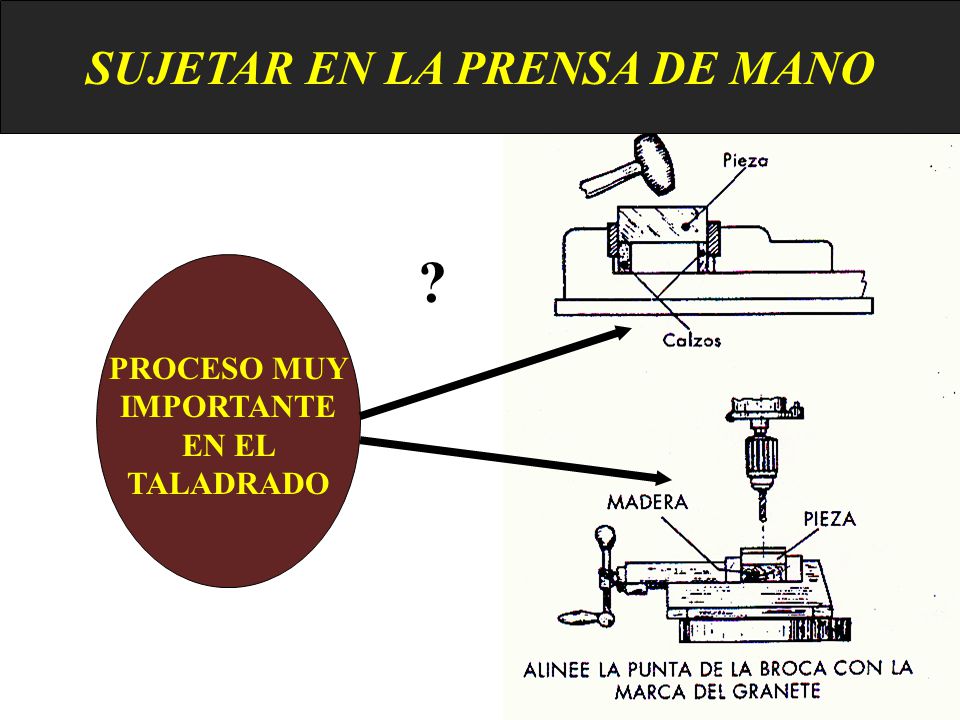

26 SUJETAR EN LA PRENSA DE MANO PROCESO MUY IMPORTANTE EN EL TALADRADO
? PROCESO MUY IMPORTANTE EN EL TALADRADO

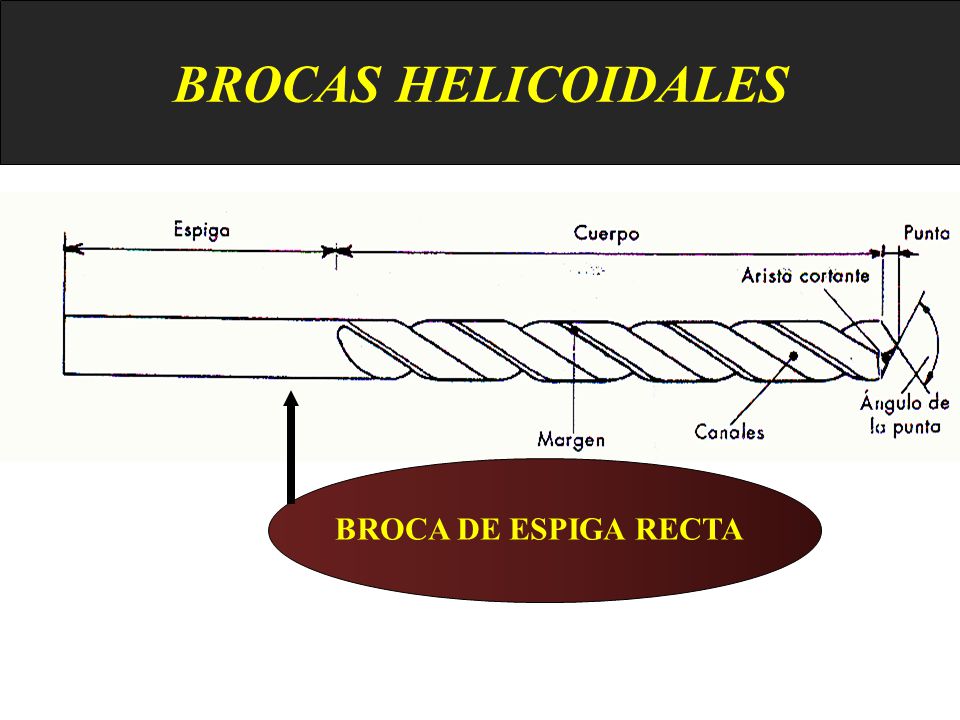

27 BROCAS HELICOIDALES BROCA DE ESPIGA RECTA

28 BROCAS DE ESPIGA BROCA DE ESPIGA CONICA

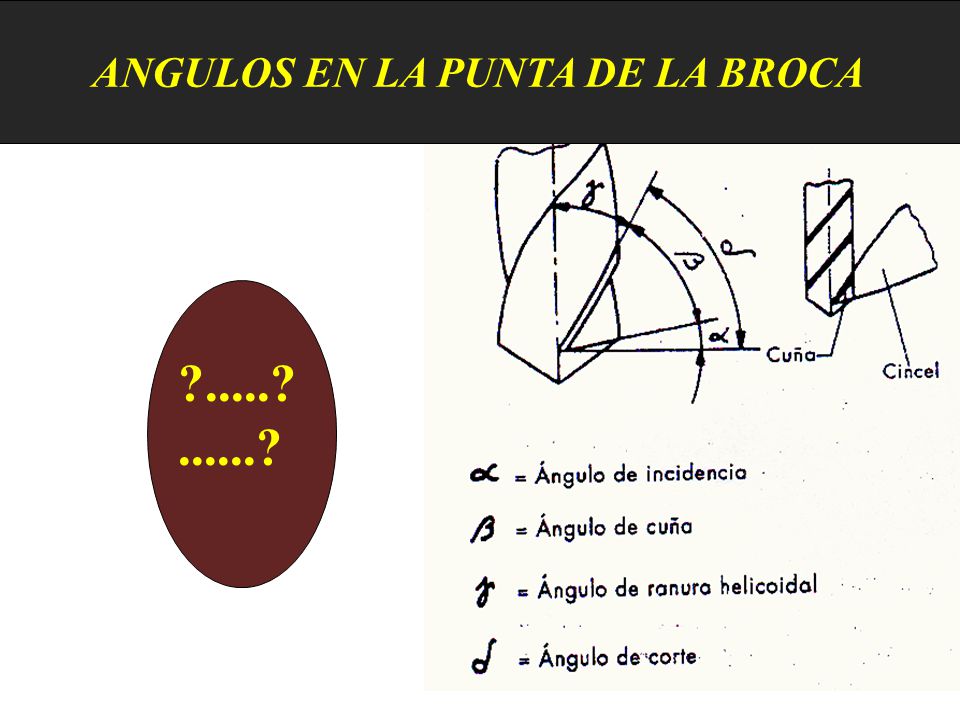

29 ANGULOS EN LA PUNTA DE LA BROCA
?.....? ?

30 PUNTO MUERTO ES MUY IMPORTANTE EN LA CALIDAD DEL ACABADO
PUNTA DE LA BROCA PUNTO MUERTO ES MUY IMPORTANTE EN LA CALIDAD DEL ACABADO

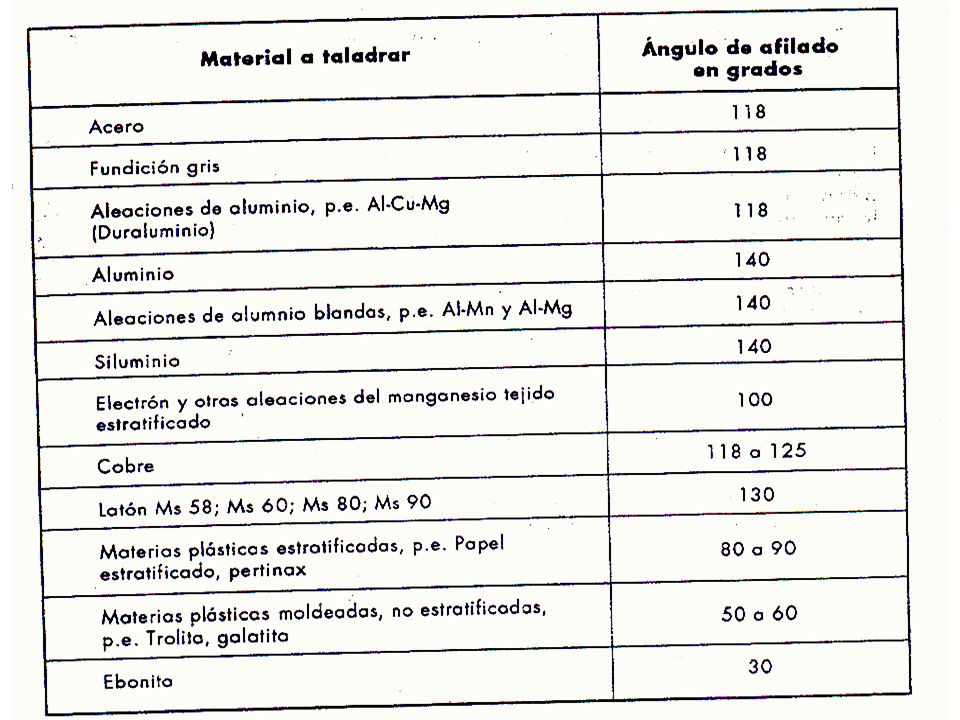

31 ANGULOS DE AFILADO SEGÚN DUREZA DEL MATERIAL

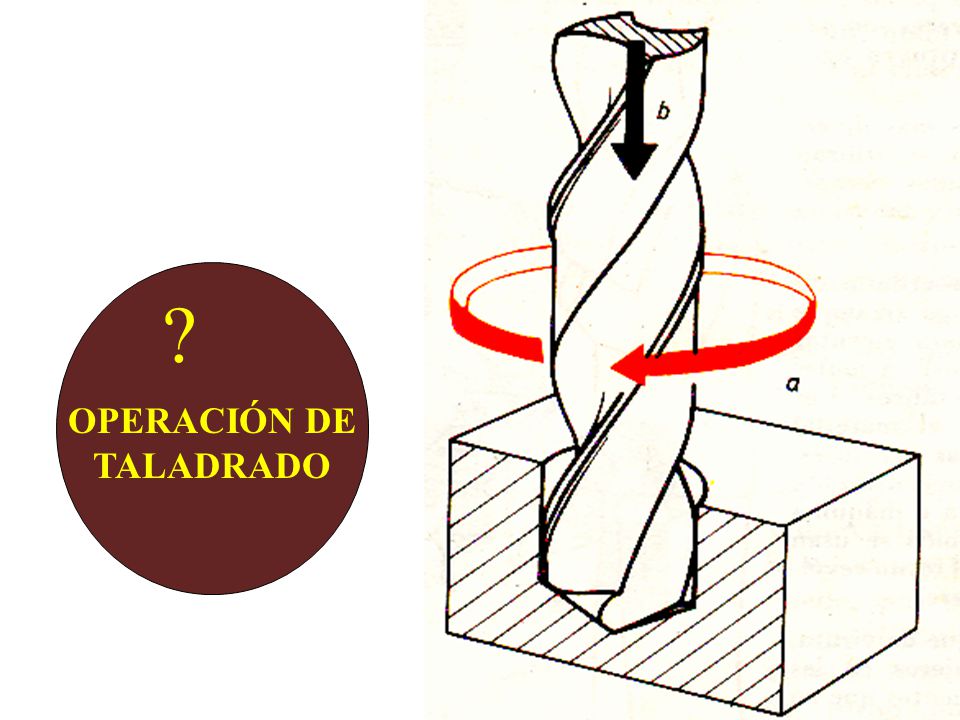

32 OPERACIÓN DE TALADRADO
? OPERACIÓN DE TALADRADO

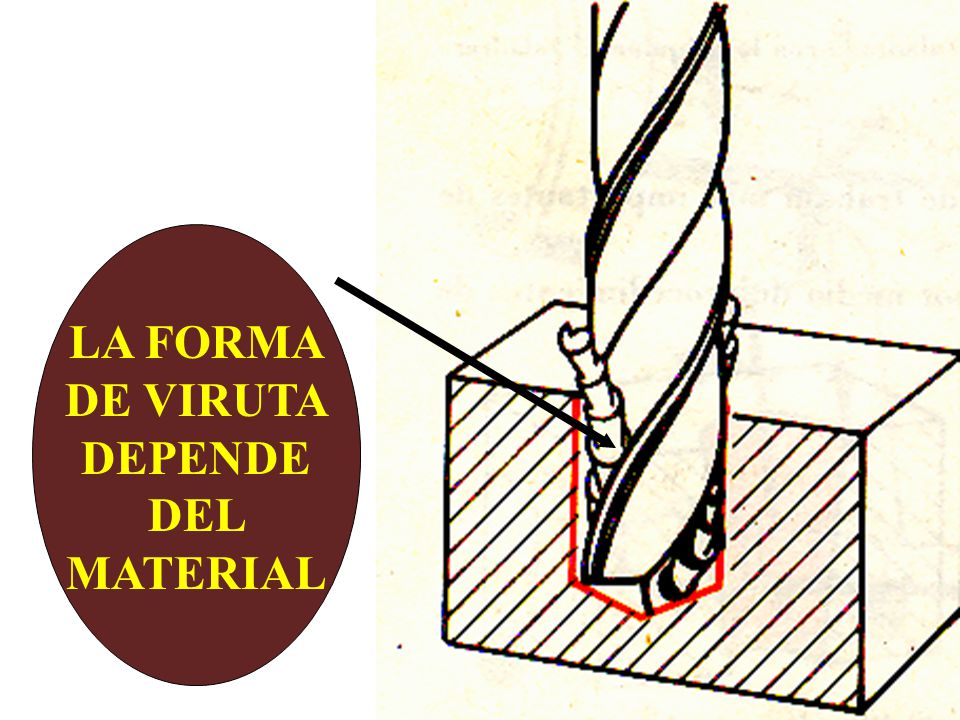

33 LA FORMA DE VIRUTA DEPENDE DEL MATERIAL

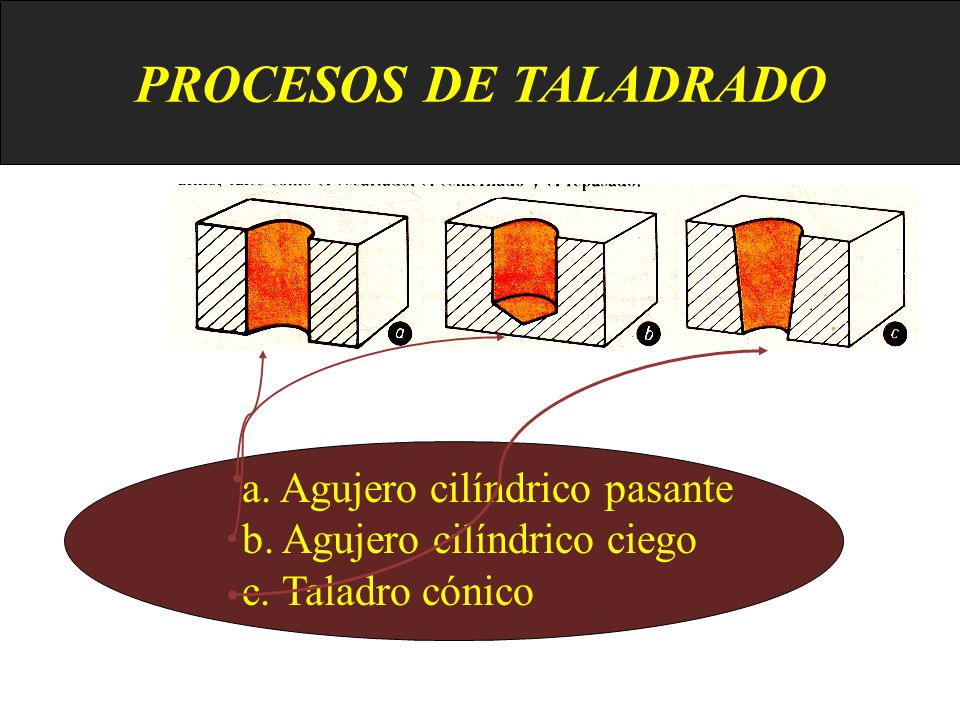

34 PROCESOS DE TALADRADO a. Agujero cilíndrico pasante b. Agujero cilíndrico ciego c. Taladro cónico

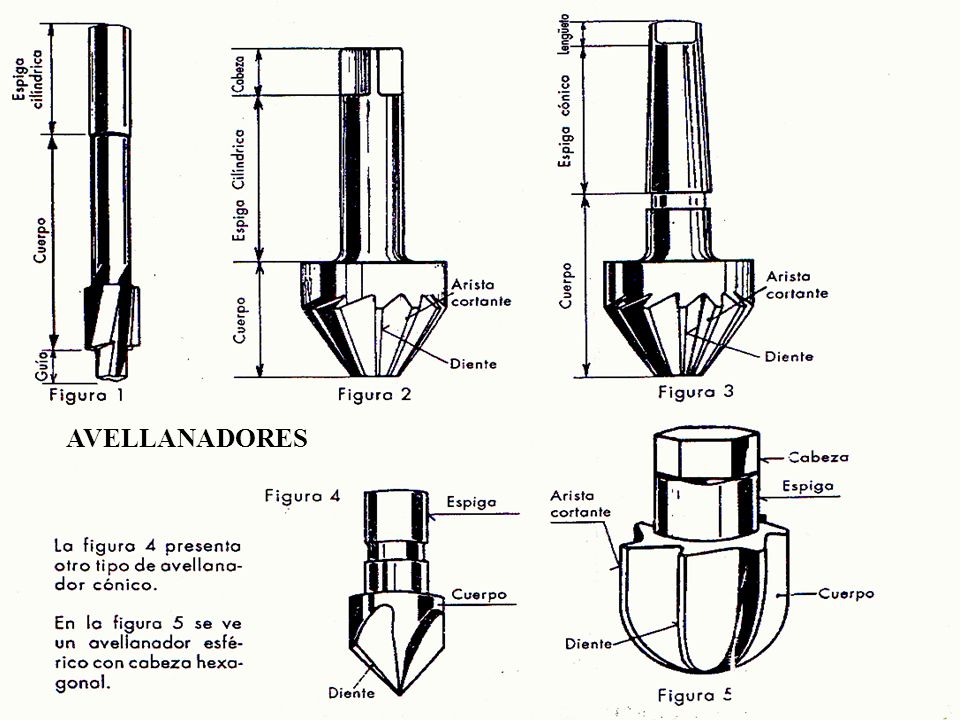

35 AVELLANADORES

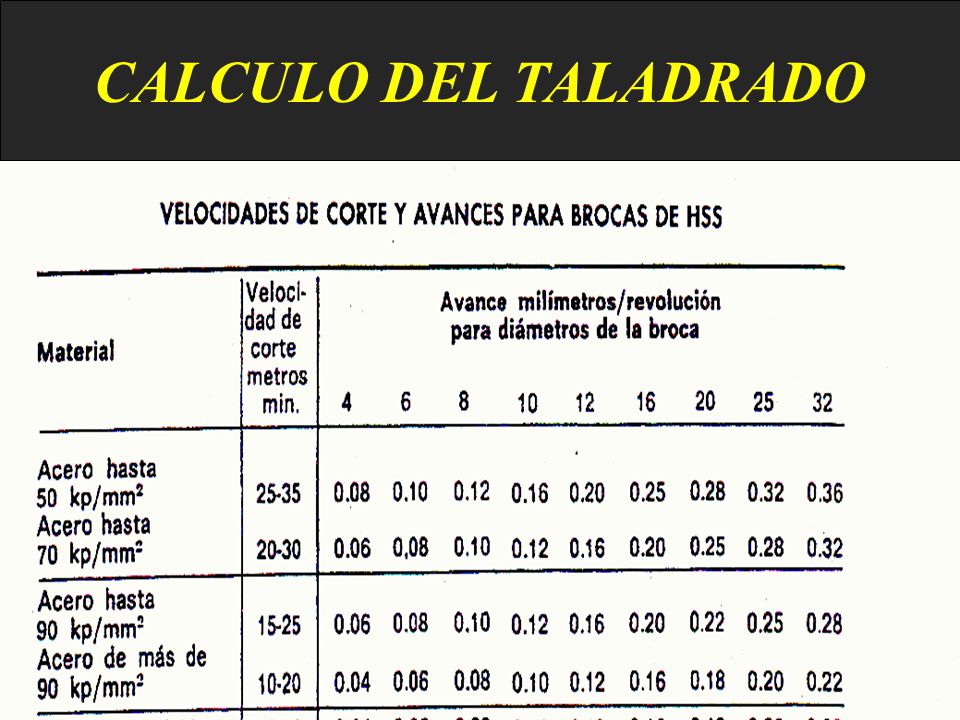

36 CALCULO DEL TALADRADO

37

38 FORMULAS TALADRO

39 GRACIAS POR SU ATENCION
