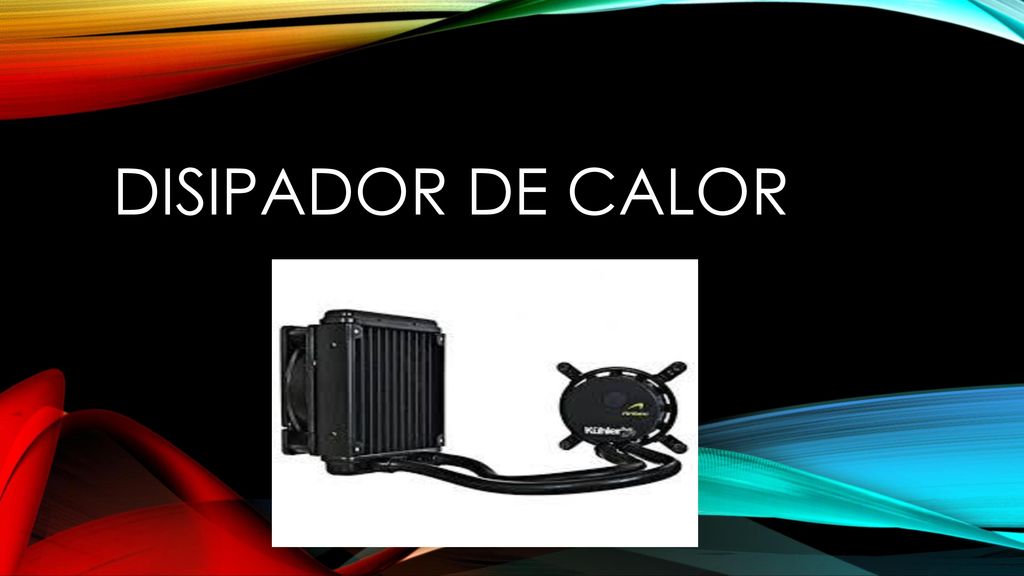

1 Disipador de calor

2 ¿Qué es un disipador de calor?
Es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos. Su funcionamiento se basa en la ley cero de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire.

3 Partes del ventilador

4 rodamientos Rodamiento de casquillo (“sleeve bearing”)
Rodamiento de bolas (“ball bearing”) Rodamiento de fluído (“fluid bearing”)

5 marco El marco es el elemento que sirve como sujeción del ventilador. El motor queda sujeto en el centro del marco, y el marco proporciona el sistema de anclaje (normalmente con tornillos) necesario para ubicar el ventilador. Adicionalmente, el marco sirve para indicar el sentido del movimiento de las aspas del ventilador y el sentido del movimiento del aire a través del ventilador.

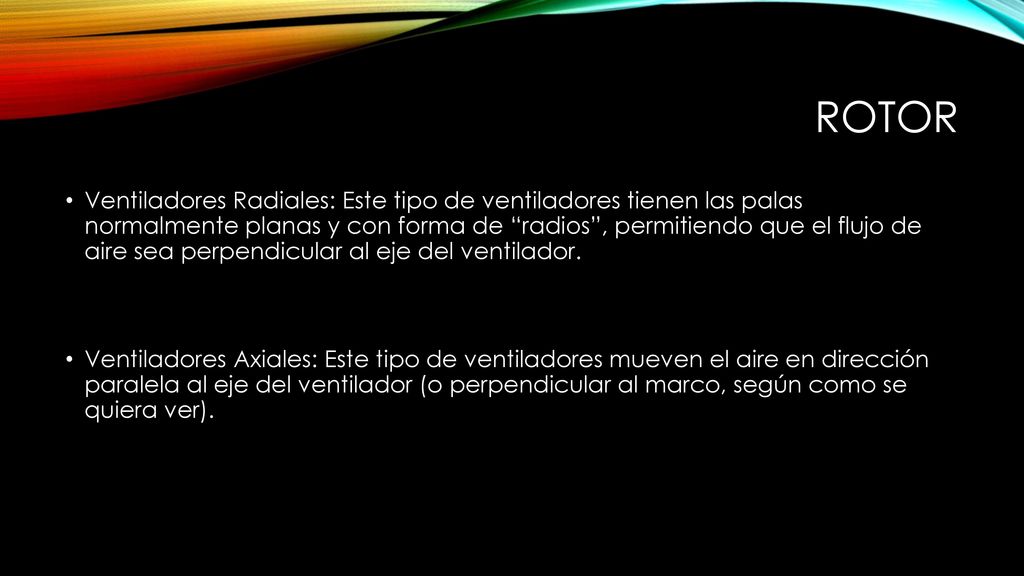

6 rotor Ventiladores Radiales: Este tipo de ventiladores tienen las palas normalmente planas y con forma de “radios”, permitiendo que el flujo de aire sea perpendicular al eje del ventilador. Ventiladores Axiales: Este tipo de ventiladores mueven el aire en dirección paralela al eje del ventilador (o perpendicular al marco, según como se quiera ver).

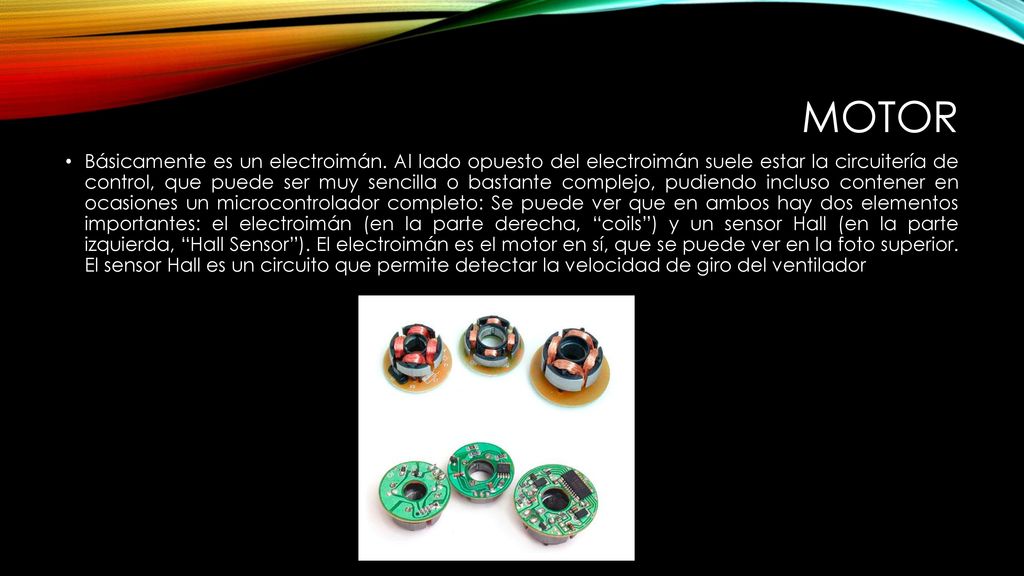

7 Motor Básicamente es un electroimán. Al lado opuesto del electroimán suele estar la circuitería de control, que puede ser muy sencilla o bastante complejo, pudiendo incluso contener en ocasiones un microcontrolador completo: Se puede ver que en ambos hay dos elementos importantes: el electroimán (en la parte derecha, “coils”) y un sensor Hall (en la parte izquierda, “Hall Sensor”). El electroimán es el motor en sí, que se puede ver en la foto superior. El sensor Hall es un circuito que permite detectar la velocidad de giro del ventilador

8 Tipos de ventiladores

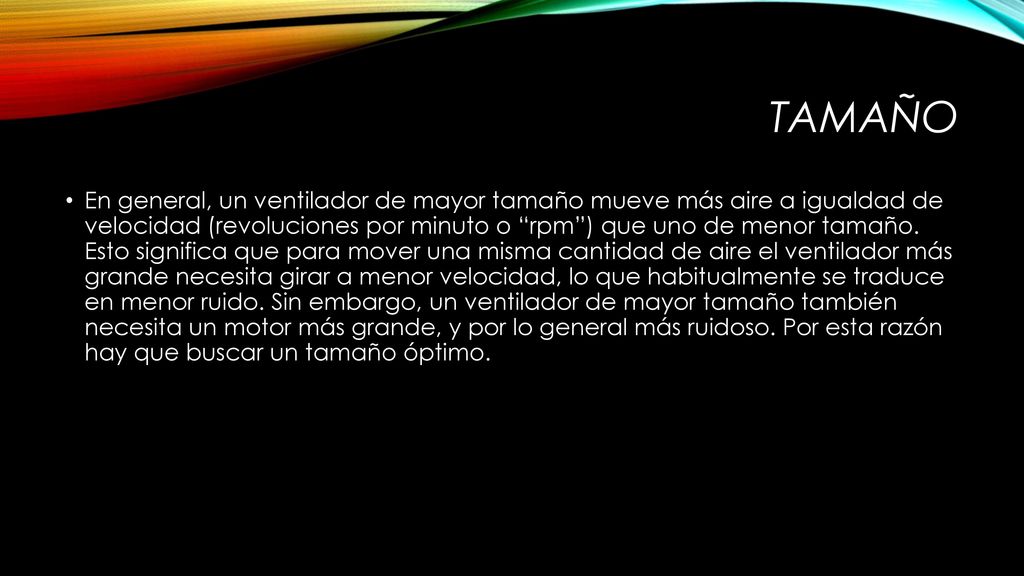

9 Tamaño En general, un ventilador de mayor tamaño mueve más aire a igualdad de velocidad (revoluciones por minuto o “rpm”) que uno de menor tamaño. Esto significa que para mover una misma cantidad de aire el ventilador más grande necesita girar a menor velocidad, lo que habitualmente se traduce en menor ruido. Sin embargo, un ventilador de mayor tamaño también necesita un motor más grande, y por lo general más ruidoso. Por esta razón hay que buscar un tamaño óptimo.

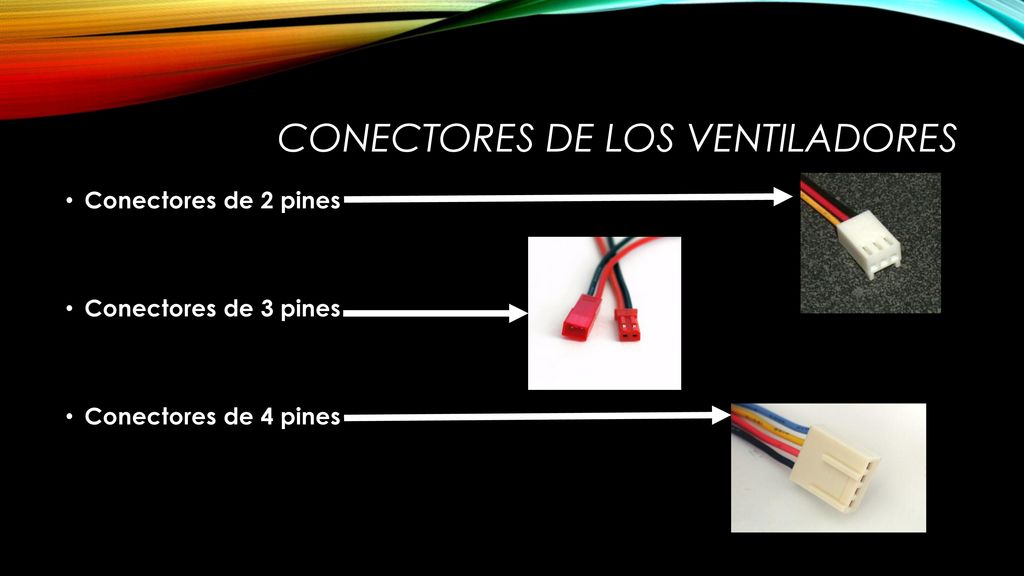

10 Conectores de los ventiladores
Conectores de 2 pines Conectores de 3 pines Conectores de 4 pines
