1 TECNOLOGICO DE ESTUDIOS SUPERIORES DE TIANGUISTENCO
4.2.4 Compresores Integrantes : ISRAEL GARRIDO RIVERA HECTOR Daniel Gutiérrez Guzmán TLALOC Sánchez morales

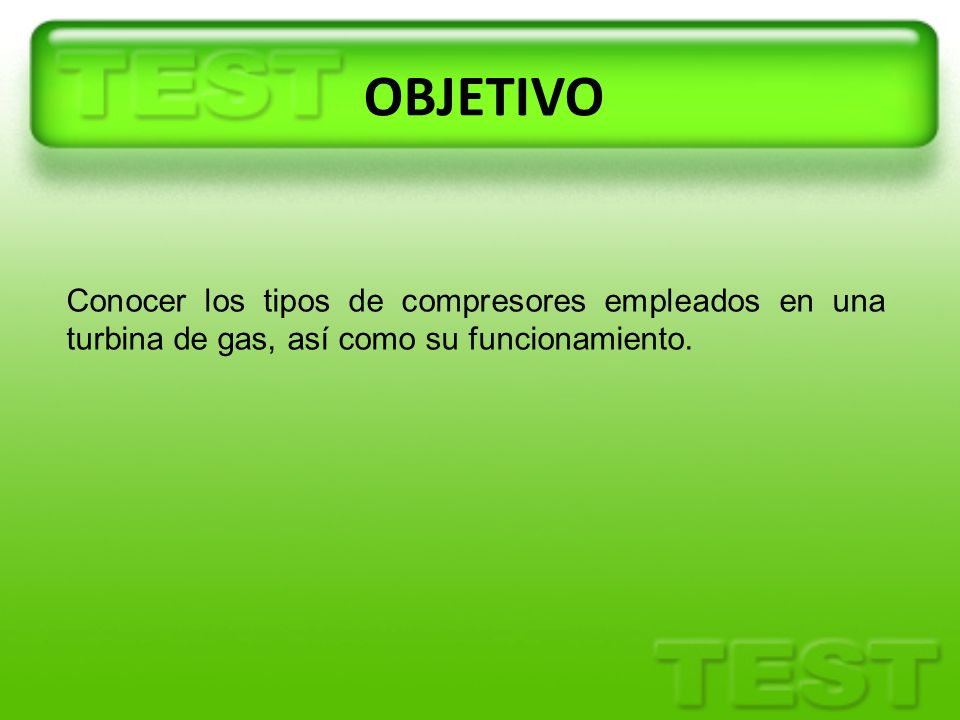

2 OBJETIVO Conocer los tipos de compresores empleados en una turbina de gas, así como su funcionamiento.

3 COMPRESORES EN TURBINAS DE GAS
DEFINICION Un compresor es una máquina de fluido que está construida para aumentar la presión y desplazar cierto tipo de fluidos llamados compresibles, tal como lo son los gases y los vapores. Los compresores empleados en las turbinas de gas son todos de tipo dinámico y no volumétricos y está formado por: Un rotor o impulsor (alabes móviles) en el que se comunica movimiento a la masa de aire aspirada Un estator o difusor (alabes fijos) en el que la velocidad se transforma en presión

4 SE CARACTERIZAN PRINCIPALMENTE POR:
Relación de compresión (presión salida/presión de entrada) Caudal de aire que circula a través de él Potencia absorbida PUEDEN CLASIFICARSE COMO: Centrífugos o radiales Axiales

5 COMPRESORES RADIALES O CENTRIFUGOS
Los turbocompresores centrífugos se usan en motores de turbina de gas de pequeño tamaño. El principio de funcionamiento típico de este tipo de turbocompresores se basa en la aceleración del fluido en los alabes del rotor y su conversión en presión, tanto en el propio rotor como en el estator. El flujo es forzado a cambiar de dirección debido a que el aire entra paralelo al eje, es decir en sentido axial

6

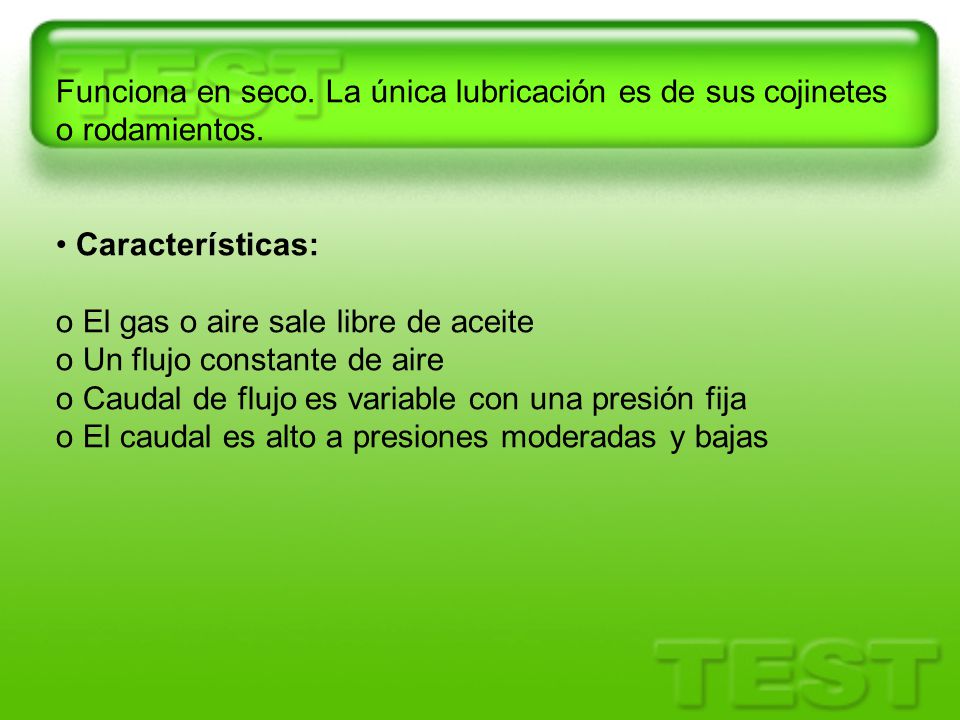

7 Funciona en seco. La única lubricación es de sus cojinetes o rodamientos.
• Características: o El gas o aire sale libre de aceite o Un flujo constante de aire o Caudal de flujo es variable con una presión fija o El caudal es alto a presiones moderadas y bajas

8

9 COMPRESORES AXIALES Este tipo de compresores el flujo de aire corre paralelo al eje del compresor Su diseño es principalmente axial y necesita un gran número de etapas, alrededor de 20 para una razón de compresión de 1:30, comparada con la turbina de expansión. Su funcionamiento consiste en empujar el aires a través de cada etapa de alabes por un estrechamiento cada vez mayor, al trabajar en contra presión es un proceso que consume mucha energía, llegando a significar hasta el 60% de la energía producida por la turbina. El rendimiento en este tipo de compresores es mayor que en os centrífugos, y en general para idéntico caudal másico tratado y relación de compresión

10

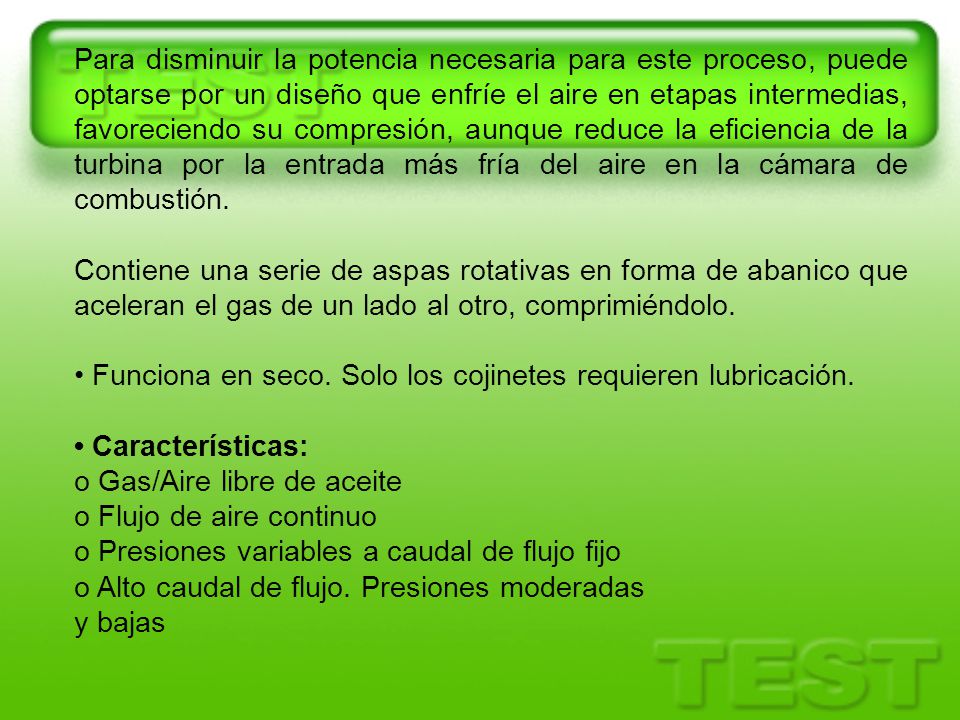

11 Para disminuir la potencia necesaria para este proceso, puede optarse por un diseño que enfríe el aire en etapas intermedias, favoreciendo su compresión, aunque reduce la eficiencia de la turbina por la entrada más fría del aire en la cámara de combustión. Contiene una serie de aspas rotativas en forma de abanico que aceleran el gas de un lado al otro, comprimiéndolo. • Funciona en seco. Solo los cojinetes requieren lubricación. • Características: o Gas/Aire libre de aceite o Flujo de aire continuo o Presiones variables a caudal de flujo fijo o Alto caudal de flujo. Presiones moderadas y bajas
