MAESTRO: DR. JOSÉ LUIS ESCUDERO J ASIGNATURA: ELECTRICIDAD Y MAGNETISMO CARRERA: ING. MECÁNICA AUTOMOTRIZ IMENEZ ALUMNOS: ALBERTO SALAZAR GOMEZ REYNALDO PALMA HERNANDEZ RAFAEL ESCUDERO GONZALEZ BRAYAN MAGAÑA FIGUEROA JOSE ARCOS CONTRERAS
2
INTRODUCCIÓN En este proyecto empleamos energía libre como concepto físico y no económico, ya que el término en física se entiende de forma que la mecánica del aparato suministra energía que requiere para funcionar aportando así un exceso de energía que puede ser convertida en electricidad aprovechada.
3
OBJETIVOS Los objetivos principales en nuestro proyecto son: Entender que es un generador eléctrico de energía libre. Aclarar las dudas sobre el término de energía eólica. Aplicación del uso de una fuerza natural en la generación de energía. Utilización de la energía eólica.
4
SUSTENTO TEÒRICO LA ENERGÍA EÓLICA Es una fuente de energía renovable que utiliza la fuerza del viento para generar electricidad. El principal medio para obtenerla son los aerogeneradores, “molinos de viento” de tamaño variable que transforman con sus aspas la energía cinética del viento en energía mecánica. La energía del viento puede obtenerse instalando los aerogeneradores tanto en suelo firme como en el suelo marino.
5
EL MOTOR ELÉCTRICO Es un dispositivo que convierte la energía eléctrica en energía mecánica por medio de la acción de los campos magnéticos generados en sus bobinas. Son máquinas eléctricas rotatorias compuestas por un estator y un rotor.
6

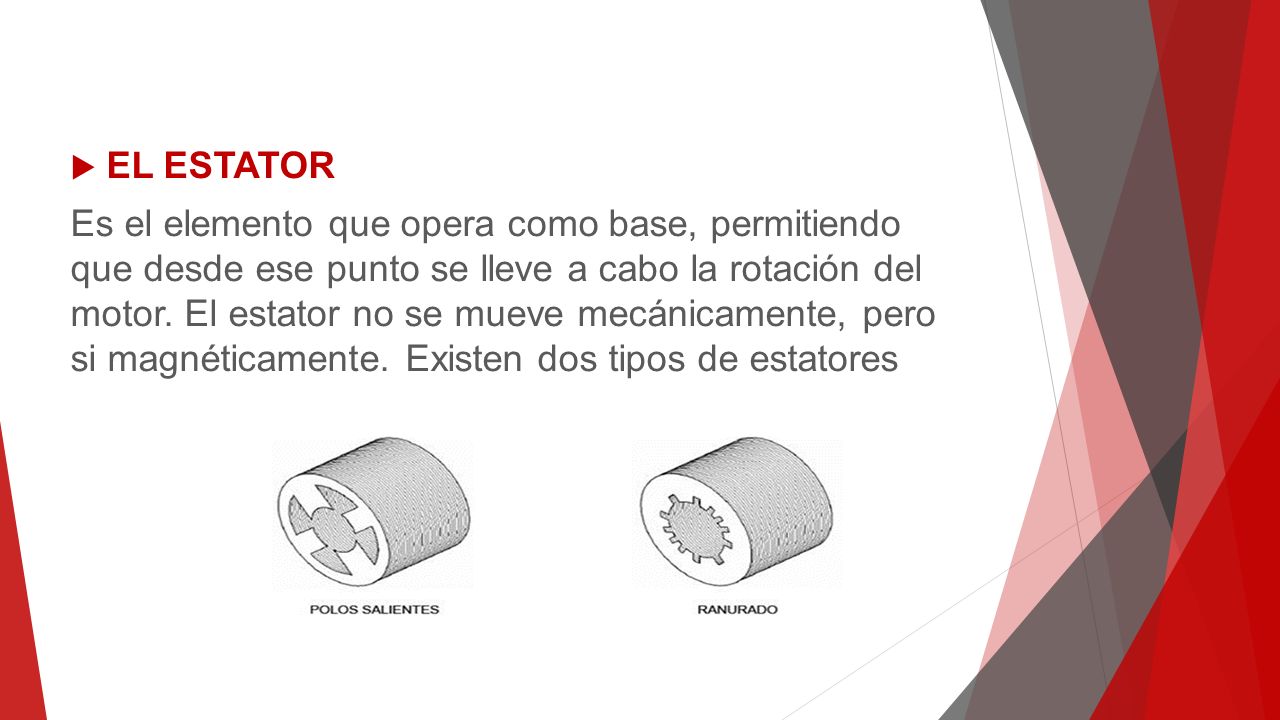

EL ESTATOR Es el elemento que opera como base, permitiendo que desde ese punto se lleve a cabo la rotación del motor. El estator no se mueve mecánicamente, pero si magnéticamente. Existen dos tipos de estatores
7
MATERIALES 2 BALEROS TABLA DE 18 X 30 CM MOTOR 12 PIJAS ESCUADRAS METALICAS ASPAS DE VENTILADOR POLEA PEGAMENTO INSTANTANEO BICARBONATO 2 TROZOS DE TABLAS DE 10 X 6 CM PINTURA AEROSOL TUBO DE CPVC ABRAZADERA CONECTOR USB HEMBRA BANDA ELASTICA
8
DESARROLLO 1.-Colocamos los baleros en las orificios de las bases de madera y le colocamos un poco de aceite para que entre sin ningún problema.
9
2.- Ahora se debe atornillar con dos pijas las escuadras donde se sostienen las tablitas que contiene los baleros de rodamiento 3.- Una vez hecho esto introducimos los baleros y la polea sobre un tubo de cpvc ¾ de 35cm
10

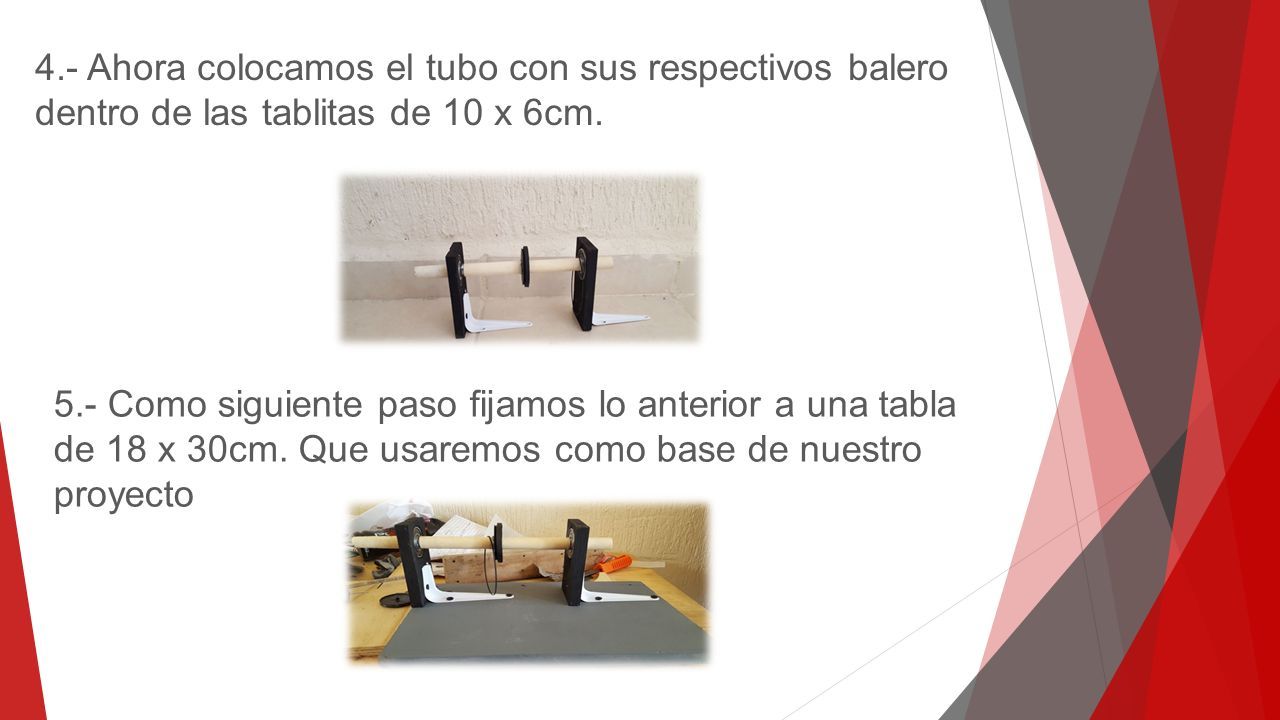

4.- Ahora colocamos el tubo con sus respectivos balero dentro de las tablitas de 10 x 6cm. 5.- Como siguiente paso fijamos lo anterior a una tabla de 18 x 30cm. Que usaremos como base de nuestro proyecto
11

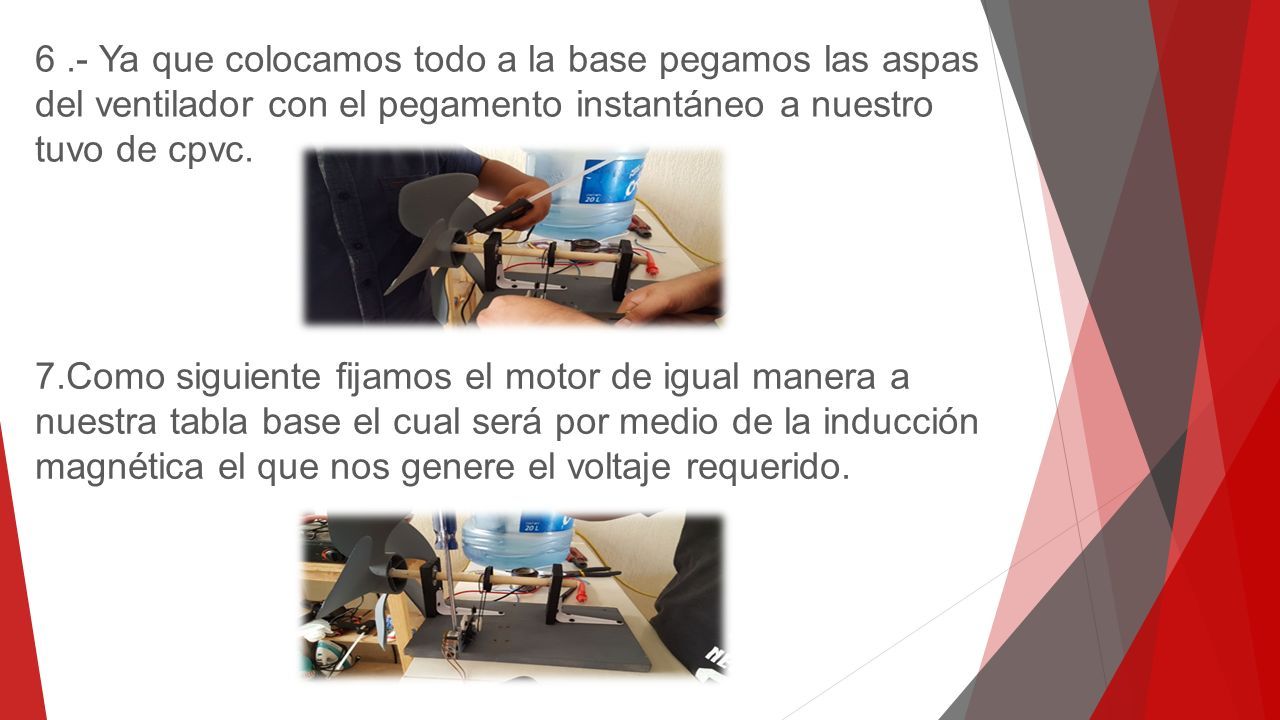

6.- Ya que colocamos todo a la base pegamos las aspas del ventilador con el pegamento instantáneo a nuestro tuvo de cpvc. 7.Como siguiente fijamos el motor de igual manera a nuestra tabla base el cual será por medio de la inducción magnética el que nos genere el voltaje requerido.
12
RESULTADO La fuerza del viento hace mover las aspas y estas están sujetas al eje con una polea y una banda que viaja a través de otra polea con engranes sujeta al motor. El movimiento rotatorio hace girar al motor generando energía eléctrica de aproximadamente 4.5v. La corriente eléctrica fluye por un conector USB hembra la cual con un cable de datos alimenta un dispositivo celular.
13
NORMAS DE SEGURIDAD E HIGIENE Las personas que trabajan con electricidad, dispositivos eléctricos, electrónicos y maquinas rotatorias. Requieren de herramientas manuales o eléctricas al construir prototipos o diseñar experimentos. Para medir las características eléctricas de los componentes.
14
CONCLUSIÓN Con gran satisfacción podemos señalar al término del proyecto, que nuestras expectativas fueron alcanzadas favorablemente, el ser partícipes durante el desarrollo del mismo, y de la satisfacción que nos da al realizar y obtener buenos resultados. Ver que lo programado se cumplió acorde a lo esperado, que fue la construcción del proyecto, el mejoramiento de las relaciones interpersonales entre nosotros.
