TAREA VENTILACION MI57G- Manejo de materiales y ventilación de minas

Presentación del tema: "TAREA VENTILACION MI57G- Manejo de materiales y ventilación de minas"— Transcripción de la presentación:

1 TAREA VENTILACION MI57G- Manejo de materiales y ventilación de minas
AUXILIAR Nº 1 MI57G- Manejo de materiales y ventilación de minas Profesor: Raúl Castro Ayudante: Claudio Gutiérrez G.

2 Tarea Primavera 2007 Diseñe el circuito de ventilación de una mina compuesta por 4 niveles, utilizando el programa VenetPC, para 3 años de funcionamiento. 1° año: los niveles 2° año: los niveles 3° año: los niveles Suponga que la superficie esta a 400 metros sobre el ultimo nivel y a 300 msnm. Cada nivel tendrá sus 3 operaciones unitarias, perforación, tronadura y carguio , por lo que suponga que habrá 1 perforadora, 2 camiones y 1 LHD en cada nivel Establezca la cantidad de flujo que necesite para que puedan funcionar estas operaciones y las personas que trabajan, además los ventiladores para el buen funcionamiento de estas. Dese los supuestos que necesite, tales como rugosidad de las paredes, cantidad de explosivo a utilizar, etc. Entregar: Circuito equivalente a mano, y dibujado usando el programa VnetPC2003. Cantidad de Ventiladores con sus características. Resultado de la resistencia del circuito equivalente, resuelto a mano y utilizando el programa. Justifique todos sus cálculos. Los planos están en formato autoCad. Nota: utilice puertas para optimizar el flujo.

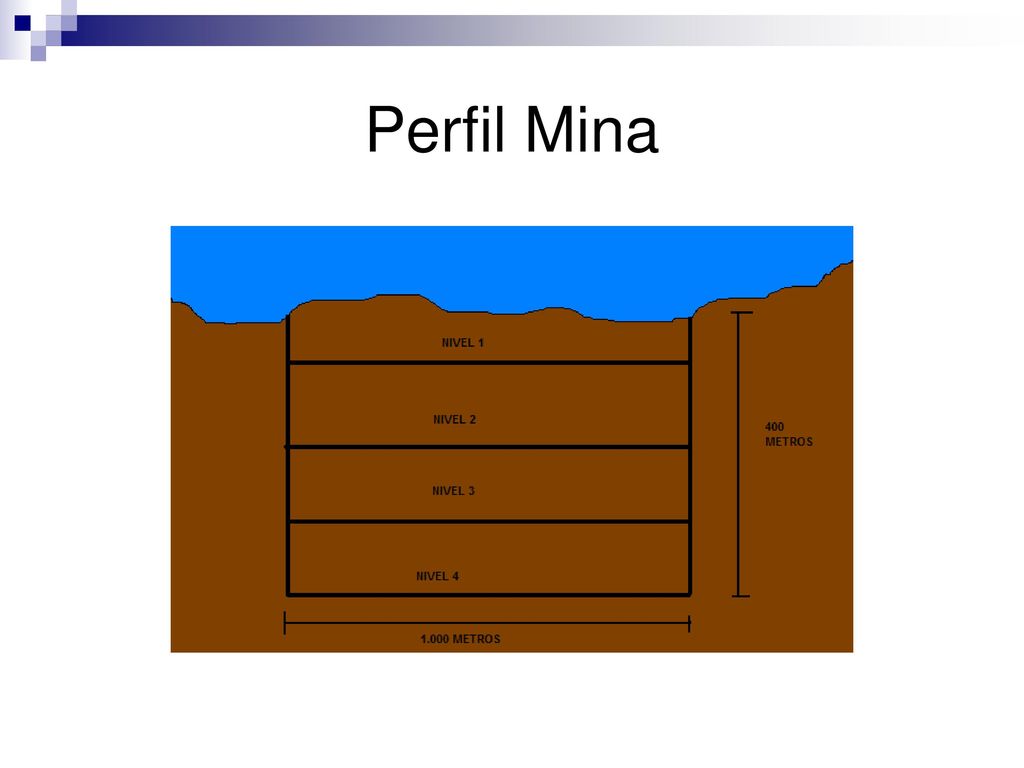

3 Perfil Mina

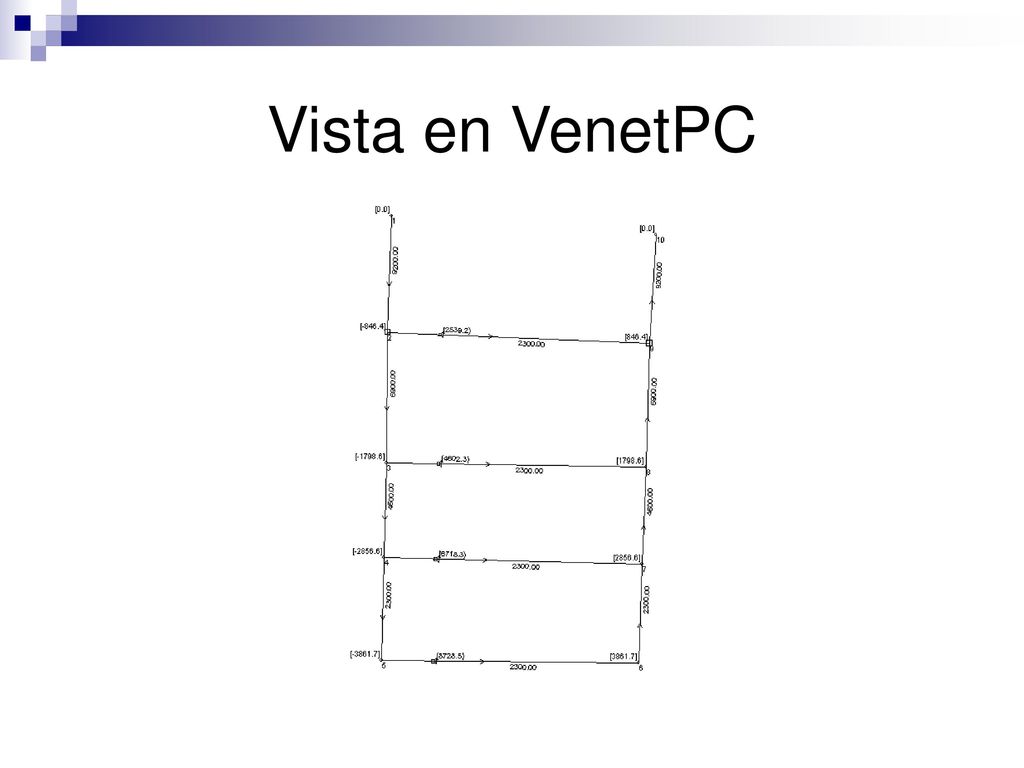

4 Vista en VenetPC

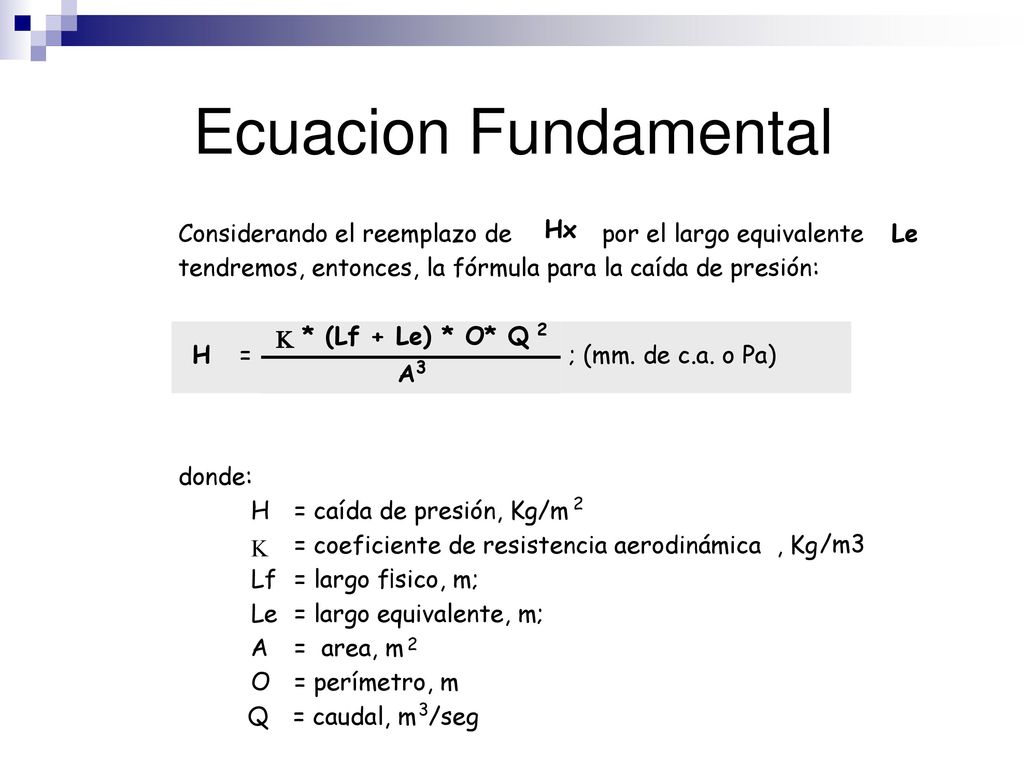

5 Ecuacion Fundamental Considerando el reemplazo de Hx
por el largo equivalente Le tendremos, entonces, la fórmula para la caída de presión: K * (Lf + Le) * O* Q 2 H = ; (mm. de c.a. o Pa) A 3 donde: H = caída de presión, Kg/m 2 K = coeficiente de resistencia aerodinámica , Kg /m3 Lf = largo f¡sico, m; Le = largo equivalente, m; A = area, m 2 O = perímetro, m Q = caudal, m 3 /seg

6 Valor de K K = K * /1,2 donde:
K = Coeficiente de resistencia aerodinámica para el peso específico . K = Se obtiene de tablas  = Peso específico del aire en Kgf/m3

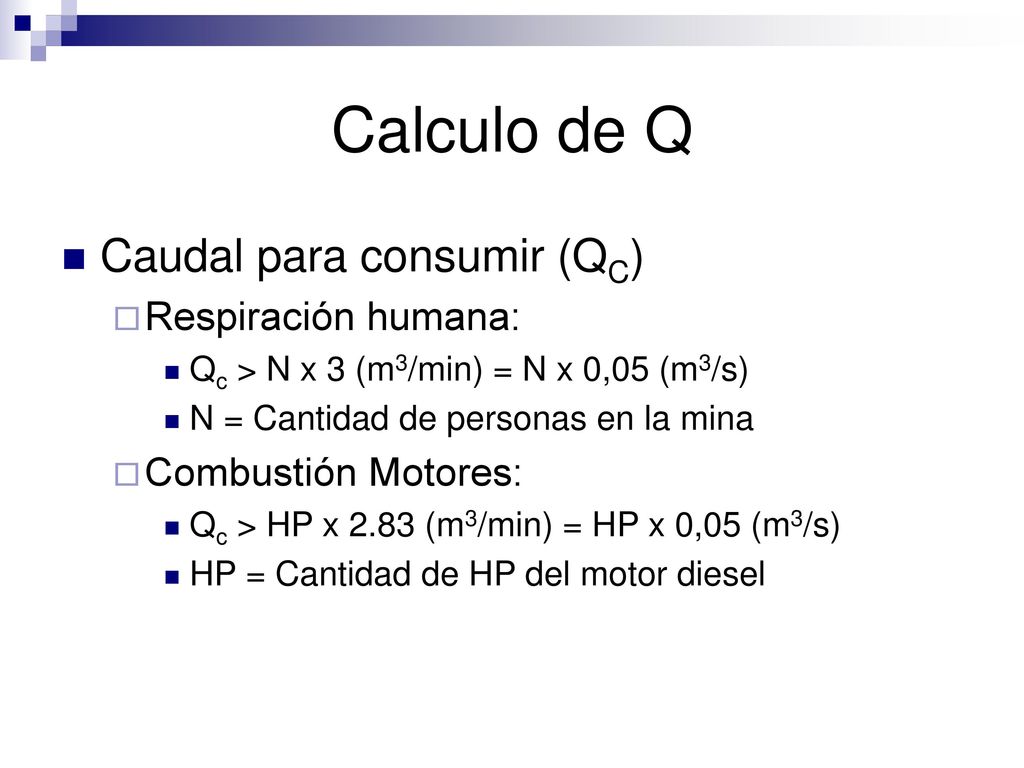

7 Calculo de Q Caudal para consumir (QC) Respiración humana:
Qc > N x 3 (m3/min) = N x 0,05 (m3/s) N = Cantidad de personas en la mina Combustión Motores: Qc > HP x 2.83 (m3/min) = HP x 0,05 (m3/s) HP = Cantidad de HP del motor diesel

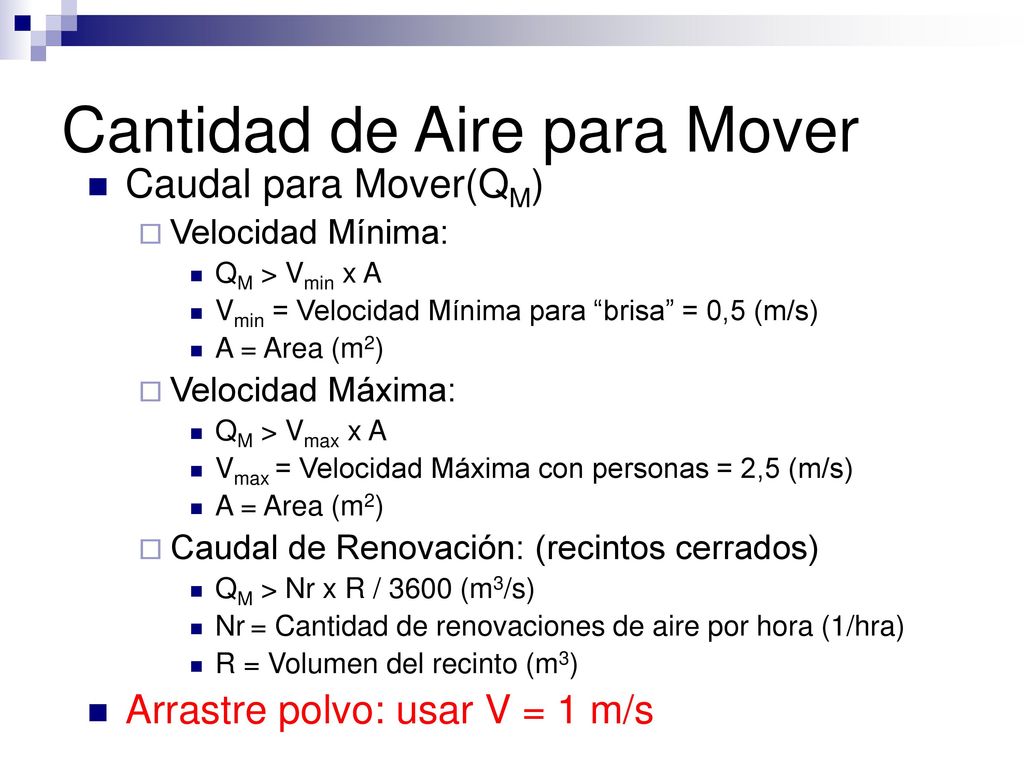

8 Cantidad de Aire para Mover
Caudal para Mover(QM) Velocidad Mínima: QM > Vmin x A Vmin = Velocidad Mínima para “brisa” = 0,5 (m/s) A = Area (m2) Velocidad Máxima: QM > Vmax x A Vmax = Velocidad Máxima con personas = 2,5 (m/s) Caudal de Renovación: (recintos cerrados) QM > Nr x R / 3600 (m3/s) Nr = Cantidad de renovaciones de aire por hora (1/hra) R = Volumen del recinto (m3) Arrastre polvo: usar V = 1 m/s

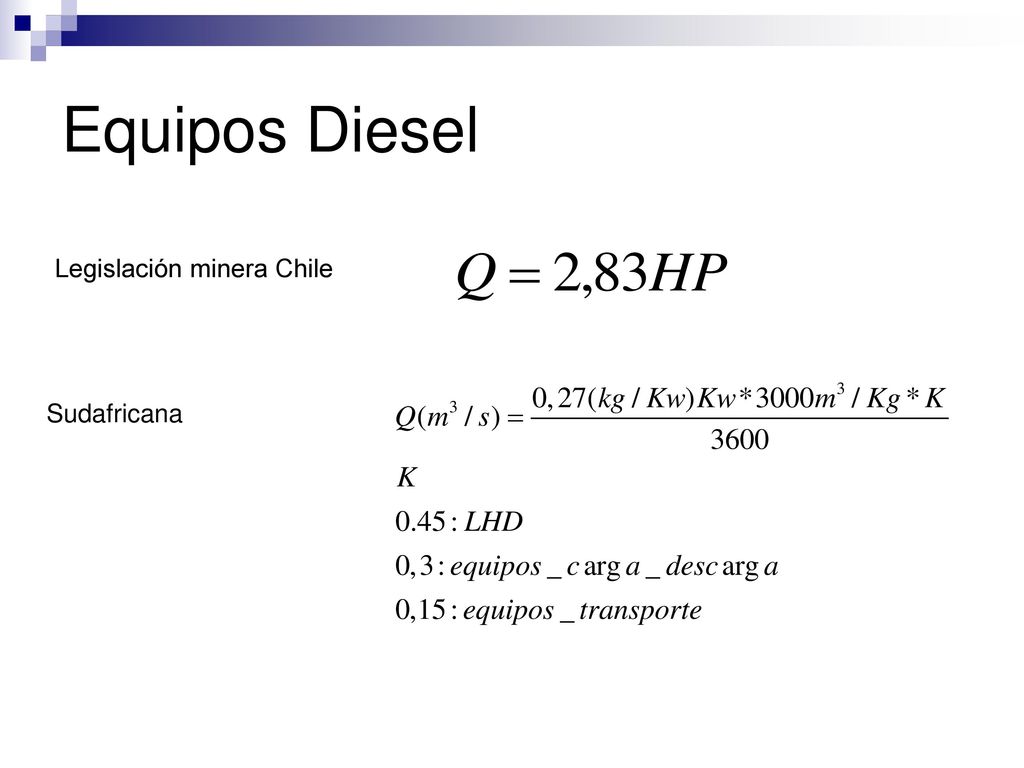

9 Equipos Diesel Legislación minera Chile Sudafricana

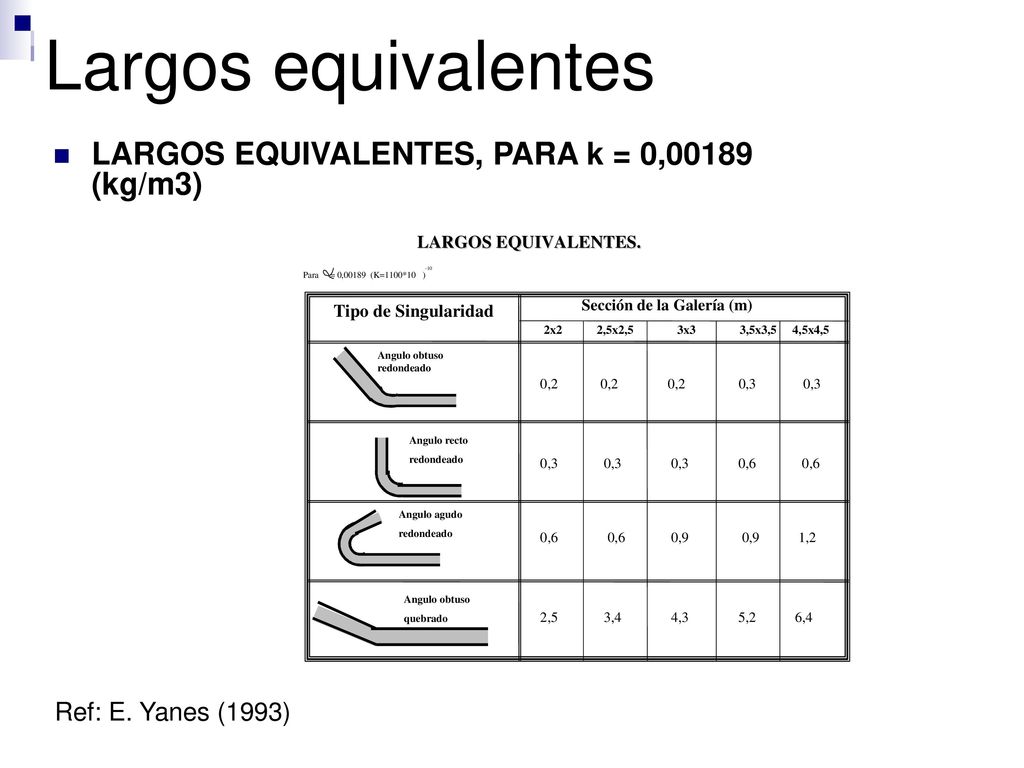

10 Largos equivalentes LARGOS EQUIVALENTES, PARA k = 0,00189 (kg/m3)
Ref: E. Yanes (1993)

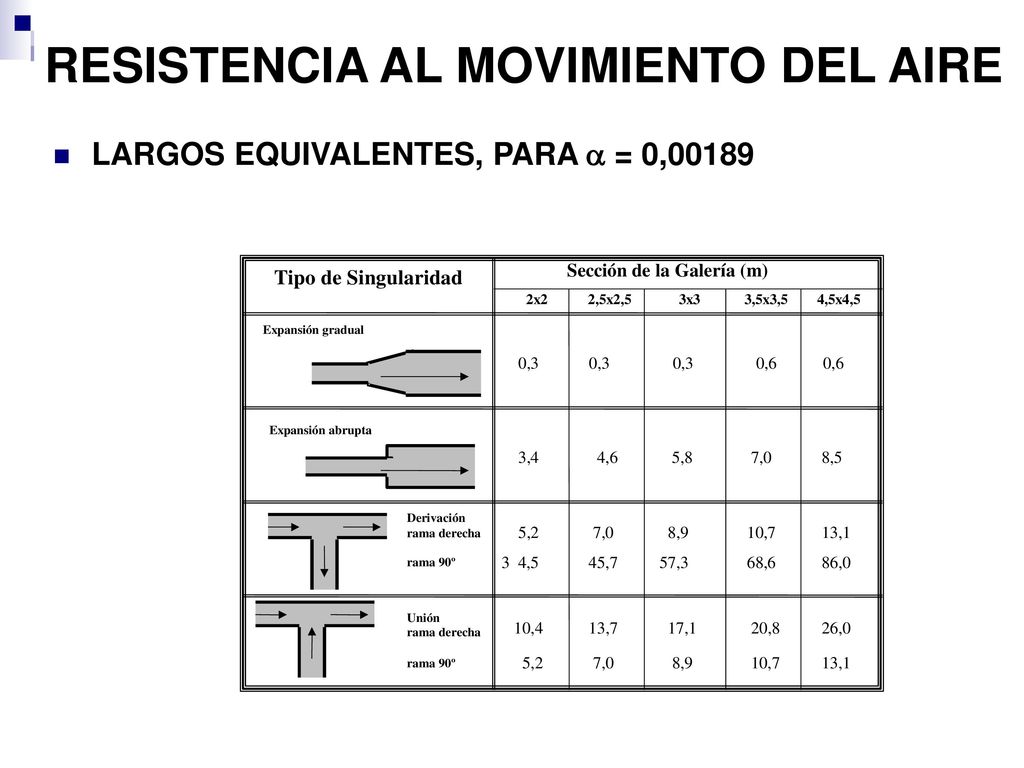

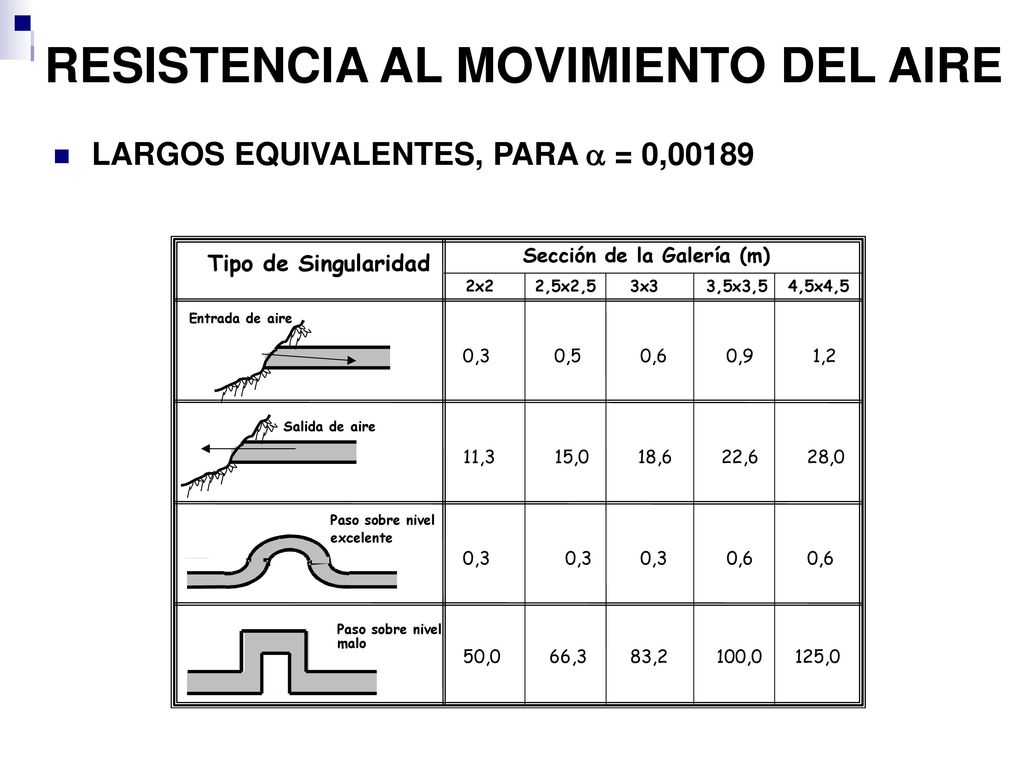

11 RESISTENCIA AL MOVIMIENTO DEL AIRE
LARGOS EQUIVALENTES, PARA k = 0,00189

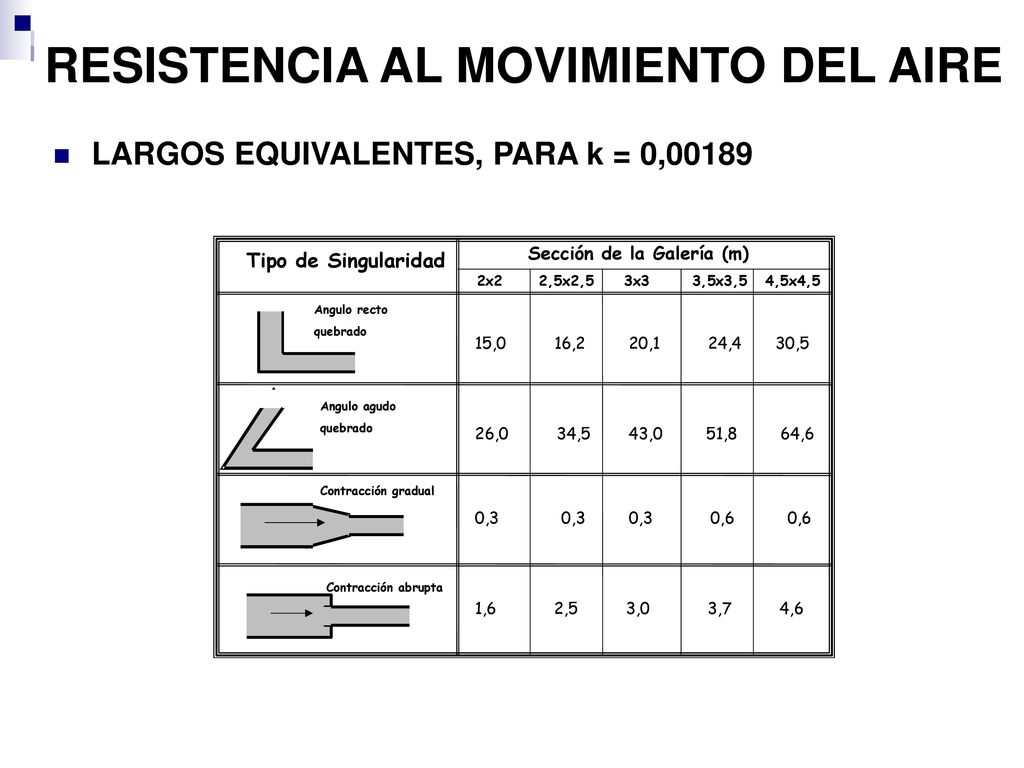

12 RESISTENCIA AL MOVIMIENTO DEL AIRE
LARGOS EQUIVALENTES, PARA  = 0,00189

13 RESISTENCIA AL MOVIMIENTO DEL AIRE
LARGOS EQUIVALENTES, PARA  = 0,00189

14 RESISTENCIA AL MOVIMIENTO DEL AIRE
LARGOS EQUIVALENTES, PARA  = 0,00189

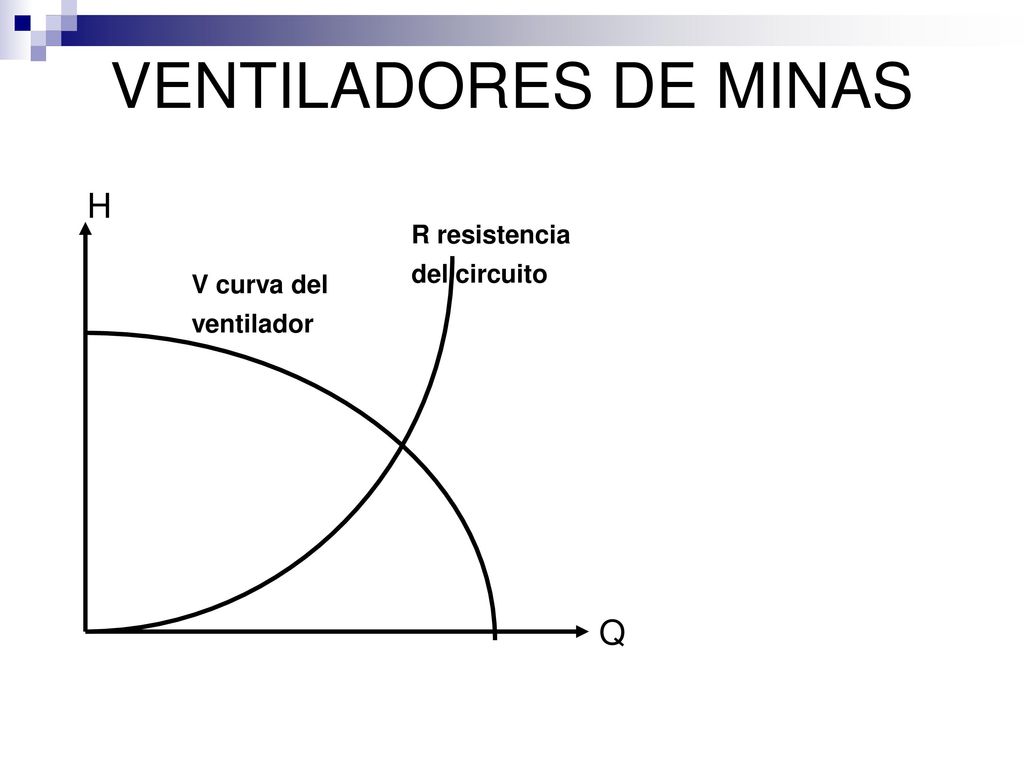

15 VENTILADORES DE MINAS H Q R resistencia del circuito
V curva del ventilador Q
